高考地理一轮复习必修一绘图、填图练习

1

必修一地理填图、绘图练习

【考查重点】：

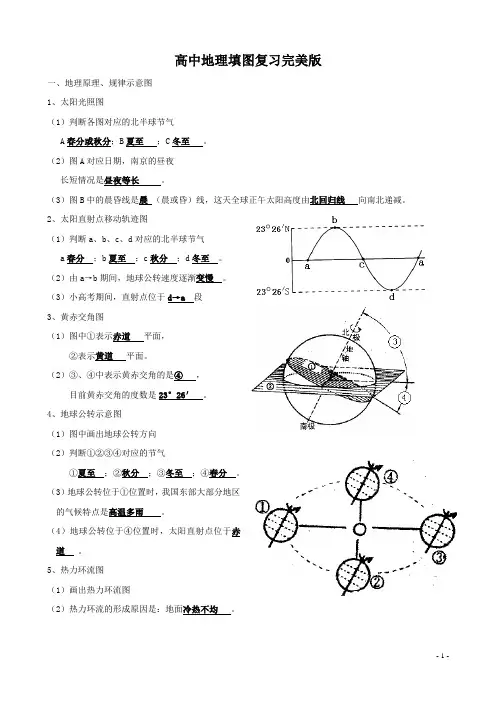

通过必修一中图象、图表的填绘，加强对相关基础知识、基本原理的理解和记忆。 1、夏至日光照图 （图中阴影表示黑夜）

要求：

①

画出太阳光线，表示夏至日光照

② 画出地球自转方向，标注极点

③ 在图上用A 点标注直射点，并写出

直射点的地理坐标

④ 在图上写出晨线和昏线。

⑤ 在图中用阴影标出地球上日期较新

的一天。

2、地球公转运动示意图 要求：

① 在四幅地球位置绘出地轴 ② 画出地球公转方向、填注节气名称 ③ 在冬至位置处用阴影表示夜半球

④ 自己设定字母表示各节气，并指出夏半年范围。 从 到 为北半球夏半年。

3、地球的内部圈层和岩石圈结构图

要求：

① 在正确的位置填出各圈层和界面名称 ② 指出软流层

2

③ 指出岩石圈的范围

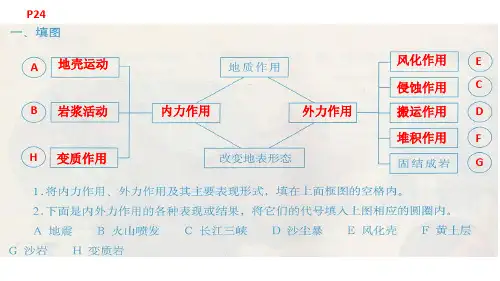

4、岩石圈物质循环示意图 填岩石种类和过程名称

A B C D ① ② ③ ④ ⑤ ⑥

6、大气的受热过程 （填辐射名称）

A B C D E F

7、绘制热力环流的形成过程图

① 比较A 、B 两点近地面和高空的气压：

② 画出A 、B 两点近地面和高空的等压面

A （受热）

B （冷却）

8、绘制城市热力环流、海陆风、山谷风

① 城郊热力环流 ② 海陆风

郊区 城市 郊区 海风 陆风

⑤ A

C

B D

②

③

⑥

④

③山谷风

谷风山风

9、北半球近地面风向和受力

1008

1010

1012

10、读右面图，完成下列要求。

（1）在图左侧添画箭头以正确表示三圈环流。

（2）写出图中字母代表的气压带名称：

A．，B．，C．，D．。（3）图中由热力原因形成的气压带是。由动力原因形成的气压带是。（填字母）（4）在图中相应的位置上添画箭头表示各风带风向，并标注风带名称。

（5）判断：此图表示北半球（季节）。此时，北半球的副极地低气压带被气压切断，只保留在上，而南半球气压带基本上呈状分布。出现这种差异的原因是。

11、在下图中阴影处分别注出亚欧大陆上形成的气压中心名称，并写出东亚和南亚的冬夏季风的

风向。

冬季夏季

3
