都说模具滑块设计难！全图教程给你看2022-08-22 发表于山东确定滑出距离→设计滑出方式（斜导柱、油缸）→设计压板→设计限位方式（弹簧、限位夹）→设计水路确定需要设计滑块的区域与滑出距离, 滑块实际滑出距离要〉产品到扣距离5~10MM确定需要设计滑块的区域与滑出距离设计滑块与滑出方式, 首选斜导柱滑出方式,选油缸滑出方式滑块一般分为:成型部分定位部分锁模部分导向部分选用斜导柱滑出的斜导柱角度要小于滑块锁模角度2度斜导柱尺寸一般为20~30MM最小不能小与12MM一般斜导柱固定最滑块顶部对于高度超过100的滑块，导柱固定在滑块下部，可以使滑块滑出更加平稳滑块宽度超过200的要设计2只斜导柱，2只斜导柱的尺寸、大小、角度等多要一致,一般情况下滑块的锁模面和底面多要设计耐磨板!斜导柱的固定方式,首选斜导柱固定块固定!对与滑出距离超过40的可使用油缸滑出,油缸一般使用前法兰的安装方式!油缸一般选用标准油缸，前面用工字套连接滑块出口模选用君帆、太阳派克油缸等进口油缸国产模选用黄岩本地油缸所有的滑块都要设计压条（工字）滑块宽度超过200MM的，在滑块中间要增加导向条对与长度超过400的滑块，除了增加导向条还要在中间增加工字条对与长度超过400的滑块，除了增加导向条还要在中间增加工字条设计滑块的限位方式使用斜导柱滑出的滑块要用弹簧限位块或限位夹限位块的限位方式使用弹簧限位的滑块重量超过的15KG的滑块要使用2个弹簧限位使用限位夹限位的滑块重量超过的40KG的滑块要使用2个限位夹斜度特别大的滑块，可在下面增加工字块，用工字块的滑动带动滑块往下滑使用油缸滑出的滑块要安装行程开关成型面积多的滑块要设计冷却水冷却滑块在天侧的，水路要先接到模板上，再从模板的反操作侧接出本站是提供个人知识管理的网络存储空间，所有内容均由用户发布，不代表本站观点。
请注意甄别内容中的联系方式、诱导购买等信息，谨防诈骗。
如发现有害或侵权内容，请点击一键举报。
滑块里出滑块，这才是经典模具结构
滑块里出滑块，这才是经典模具结构
注塑模具设计处理产品倒扣常用的两种方法是做斜顶或者滑块，如下图所示。
此类倒扣我们如何去做结构？做滑块有骨位干涉了，无法出模，这种情况我们就要想到滑块里面出滑块，下面跟大家分享滑块里面出滑块如何做。
1. 先把滑块镶件设计出来，里面的骨位先暂时不用处理，如图所示。
2. 设计小滑块，采用燕尾槽带动小滑块，粉红色的方块为定位块，黄色驱动块往箭头方向抽，由于燕尾槽的作用，小滑块向下滑动，脱离倒扣。
3. 利用斜导柱驱动滑块，滑块需做延迟抽芯，先驱动黄色的驱动块，驱动小滑块抽芯，等脱离倒扣后，延迟抽芯到位，继续抽芯，脱完所有倒扣。
模具中滑块的设计技巧
倒勾處理(滑塊)OK一‧斜撐銷塊的動作原理及設計要點是利用成型的開模動作用，使斜撐梢與滑塊產生相對運動趨勢，使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。
如下圖所示：上圖中：β=α+2°～3°(防止合模產生干涉以及開模減少磨擦)α≦25°(α為斜撐銷傾斜角度)L=1.5D (L為配合長度)S=T+2～3mm(S為滑塊需要水平運動距離；T為成品倒勾)S=(L1xsina-δ)/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；L1為斜撐梢在滑塊內的垂直距離)二‧斜撐梢鎖緊方式及使用場合三‧拔塊動作原理及設計要點是利用成型機的開模動作，使拔塊與滑塊產生相對運動趨勢，撥動面B撥動滑塊使滑塊沿開模方向及水平方向的兩種運動形式，使之脫離倒勾。
如下圖所示：上圖中：β=α≦25°(α為拔塊傾斜角度)H1≧1.5W (H1為配合長度)S=T+2～3mm (S為滑塊需要水平運動距離；T為成品倒勾)S=H*sinα-δ/cosα(δ為斜撐梢與滑塊間的間隙,一般為0.5MM；H為拔塊在滑塊內的垂直距離)C為止動面，所以撥塊形式一般不須裝止動塊。
(不能有間隙)四‧滑塊的鎖緊及定位方式由于制品在成型機注射時產生很大的壓力,為防止滑塊與活動芯在受到壓力而位移,從而會影響成品的尺寸及外觀(如跑毛邊),因此滑塊應采用鎖緊定位，通常稱此機構為止動塊或后跟塊。
常見的鎖緊方式如下圖：五.滑塊的定位方式滑塊在開模過程中要運動一定距離,因此,要使滑塊能夠安全回位,必須給滑塊安裝定位裝置,且定位裝置必須靈活可靠,保證滑塊在原位不動,但特殊情況下可不采用定位裝置,如左右側跑滑塊,但為了安全起見,仍然要裝定位裝置.常見六‧滑塊入子的連接方式滑塊頭部入子的連接方式由成品決定，不同的成品對滑塊入子的連接方式可能不同，具體入子的連接方式大致如下:滑塊采用整體式結構,一般適用于型芯較大,強度較好的場合. 采用螺釘固定,一般型芯或圓形,且型芯較小場合.采用螺釘的固定形式,一般型芯成方形結構且型芯不大的場合下. 采用壓板固定適用固定多型芯.七‧滑塊的導滑形式塊在導滑中,活動必須順利、平穩,才能保證滑塊在模具生產中不發生卡滯或跳動現象,否則會影響成品質品,模具壽命等。
模具设计经验－滑块设计

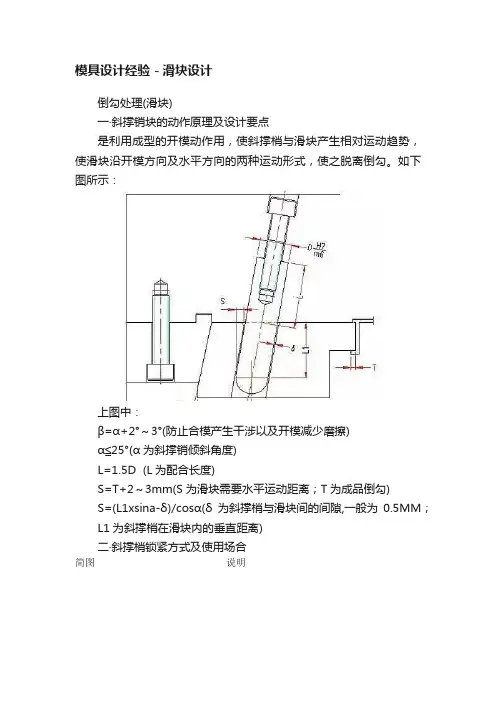

模具设计经验－滑块设计倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合简图说明适宜用在模板较薄且上固定板与母模板不分开的情况下配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面L≧1.5D(D为斜撑销直径)稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面L≧1.5D(D为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W(H1为配合长度)S=T+2～3mm (S为滑块需要水平运动距离；T为成品倒勾) S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。
(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。
常见的锁紧方式如下图：简图说明简图说明滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.采用嵌入式锁紧方 式,适用于较宽的 滑块滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.采用嵌入式锁紧方式适用于较宽的滑块.采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下：简图说明利用弹簧螺钉定位,弹簧强度为滑块重量的1.5~2倍,常用 于向上和侧向抽芯.利用弹簧钢球定位,一般滑块 较小的场合下,用于侧向抽芯.利用弹簧螺钉和挡板定位,弹 簧强度为滑块重量的1.5~2倍, 适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强 度为滑块重量的1.5~2倍,适用 于滑块较大,向上和侧向抽芯.六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明 简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合.采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下.采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。
模具滑块设计细节和滑块机构
VS
详细描述
特殊滑块机构在结构和工作原理上有所不 同，但它们的核心功能都是实现特殊直线 或曲线运动。这些机构通常用于特殊设备 或高精度制造中，如航空航天、精密仪器 等领域。
04
模具滑块的应用场景
注塑模具
注塑模具是使用最广泛的模具类型之一，主要用于塑料制品 的生产。在注塑模具中，滑块机构用于实现模具的开合运动 ，确保塑料熔体能够顺利注入模具型腔。
冲压模具
冲压模具主要用于金属板材的冲压成型。在冲压过程中，滑块机构用于实现模具 的上下往复运动，确保金属板材能够被精确地冲压成型。
冲压模具滑块设计时，需要重点考虑金属板材的厚度、硬度以及模具的冲压力和 行程。同时，滑块机构的定位精度和导向精度也是影响冲压制品质量的关键因素 。
05
模具滑块的设计实例
产品质量。
提高生产效率
有效的滑块机构能够缩短模具的开 合时间，提高生产效率，降低生产 成本。
延长模具寿命
合理的滑块设计能够减少模具的磨 损和碰撞，延长模具的使用寿命。
02
模具滑块设计细节
材料选择
钢材
钢材是常用的模具滑块材料，具有高 强度、耐磨性和良好的切削加工性能。
硬质合金
陶瓷材料
陶瓷材料具有高硬度、高耐磨性、高 耐热性和良好的化学稳定性，适用于 加工高硬度、高耐磨性和高耐热性的 材料。
双向滑块机构
总结词
双向滑块机构是一种可以实现两个方向直线运动的滑块机构。
详细描述
双向滑块机构由两个单向滑块机构组成，可以实现X轴和Y轴两个方向的直线运动 。这种机构适用于需要实现复杂运动的场合，如数控机床、自动化生产线等。
特殊滑块机构
总结词
特殊滑块机构是一种具有特殊功能的滑 块机构，如旋转滑块机构、弧形滑块机 构等。
塑胶模具设计中各种滑块设计注意事项
S=H1+tgd°/cosb° L4=H/cosd°
1.应用特点 a.制品倒勾成型在母模侧 b.制品外观有允许有痕迹 c.滑块成型面积不大 如下图所示：
九‧母模遂道滑块
此处倒勾成形在母模侧， 且外观不允许有痕迹， 须跑母模遂道滑块。
2.母模遂道块简图如下：(超级链接 2183 动画)
合模状态
第一次开模 第二次开模及顶出状态
(3).设计注意事项
a. 上固定板的厚度 H2≧1.5D (D 为大拉杆直径；大拉杆直径计算超级链接三板 模大拉杆计算；H2 上固定板的厚度)
b.拨块镶入上固定板深度 H≧2/3H2 c.注口衬套头部要做一段锥度，以便合模。且要装在上固定板上，以防止成型机
注意事项： a.装配要求：滑块入子与倾斜的入子孔装配，要特别注意尺寸 A 与 A1 的关系， 应为 A>A1 。 b.双 T 槽公差：如下图
两面要靠破接 触面积大 强度好
此面要有间隙 减少接触面 防止卡滞
装配注意事项范例
开通 模具简
上图中 滑块入子能顺利装入公模仁内，要求 S1>S 或将公模板开通。（见右图） β=α+2°~3° (便于开模及减小摩擦) H≧1.5D (H 为斜撑销配合长度；D 为斜撑销直径)双 T 槽机构范例
简图
说明
简图
说明
采用整体式加工困 难,一般用在模具 较小的场合。
采用压板,中央导 轨形式,一般用在 滑块较长和模温较 高的场合下。
用矩形的压板形 式,加工简单,强度 较好,应用广泛,压 板规格可查标准零 件表.
采 用 ＂7＂ 字 形 压 板,加工简单,强度 较好,一般要加销 孔定位.
塑胶模具设计滑块出顶针经典模具结构解析
4、大够的顶出空间，如下图所示：
5、铲机斜面必须设计一个直身面，直身面与顶出机构的对顶块贴合，开模时，直身面顶 出顶针对顶块，不让顶针板与滑块抽芯，滑块抽芯，顶针不动，即可起到顶针顶出产品， 防止产品粘滑块的作用，如下图所示：
6、合模时要注意为了防止顶出机构的对顶块撞到A板，所以在A板上的原身铲机面上开 一个斜面，对顶块上也设计一个斜面，有利于驱动顶出机构复位，如下图所示：
7、由于滑块比较大，结构相对来说比较复杂，但大滑块必须设计运水进行冷却，保证 产品的生产周期，如下图所示：
8、滑块出顶针运动过程：开模时斜导柱驱动大滑块抽芯，由于顶出机构的对顶块与铲机直身面是贴合状态，顶 出机构无法跟滑块抽芯，顶针顶住产品，防止产品粘滑块，滑块抽芯到一定距离，直身面脱离，此时产品滑块上 的胶位已完全脱离，斜导柱继续驱动滑块抽芯，顶出机构也跟着滑块一起脱离产品倒扣，完成滑块抽芯。
在我们做模具设计的时候，会碰到滑块上胶位很多，而且很多骨位，容易 粘滑块导致产品变形拉伤，所以滑块上就必须设计顶针。下面我来跟大家分享 滑块出顶针机构设计，希望对大家的技术有所提升。
1、通过产品分析，滑块所包到的产品胶位比较多，且有很多骨位，需设计滑 块里面出顶针，避免产品粘滑块，导致产品变形，如图所示：
2、首先把整个产品倒扣包起来，将大滑块设计出来，注意滑块比较高，滑 块两侧需要做角度，与前模插穿定位，如下图所示：
3、由于滑块所包到的胶位较多，为了防止粘滑块，需要设计顶针以及顶针板，顶针板上要设 计回针以及弹簧，防止顶针机构往产品方向退，在顶针板上还要设计限位螺丝，防止开模后顶 针机构脱离大滑块，如下图所示：
模具设计滑块结构技巧汇总
编码
版
01累计篇数013序模具设计滑块结构技巧
页次7/20
作。
如果不加弹簧3，内缩滑块1由于与契块5长时间磨擦而咬伤。
加了弹簧3后，由于在每次运动时内缩滑块1都与契块5贴合接触，
接触面积较大，就不易咬伤。
特点﹕在内缩滑块侧向增加一弹簧会使内缩滑块动作更加顺畅﹐
且内缩滑块不容易咬伤。
2.1.7.使用范例(七)：
动作原理:BLOCK3固定在母模板1上，当PL面打开时，BLOCK4
在弹簧的作用下往内往下运动，带动HOOK PIN往内往下运动，实
现
母模顶出。
合模时，回位梢5首先与公模仁接触，使BLOCK4往上运
动，从而带动HOOK PIN回退。
注意事项:
这种母模顶出机构设计的优点是:设计的空间比较小;限制是斜角梢不。
模具结构之滑块(二)
模具结构之滑块（二）引言概述:滑块是模具结构中常见的一个组成部分，其作用是在模具运动过程中进行相对滑动或停止。
本文将深入探讨滑块的结构和功能，以及在模具设计和制造过程中需要注意的问题。
正文内容:1. 滑块的主要结构- 滑块的基本构造：滑块由上滑块和下滑块组成，通过模柱和导柱组件来实现相对滑动。
- 滑块导向结构：为保证滑块的稳定性和准确性，常采用准直销和导套结构。
- 滑块导向面的处理：导向面应具有一定的硬度和耐磨性，通常通过硬质合金或表面热喷涂来实现。
2. 滑块的功能- 制动停止功能：滑块可通过与制动器相结合实现模具停止运动的功能。
- 压紧定位功能：滑块可以用于模具的压紧和定位，确保模具的准确定位。
- 模具射出功能：在注塑成型等工艺中，滑块可用于模具的射出动作。
3. 滑块的选材与制造- 材料选择：滑块要求具有一定的强度、硬度和耐磨性，常用材料包括优质钢、合金钢和工具钢等。
- 制造工艺：滑块的制造通常采用机械制造方法，包括铣削、磨削和切割等加工工艺。
4. 滑块的保养与维修- 滑块的润滑：滑块应定期进行润滑，可采用润滑脂或润滑油进行润滑。
- 滑块的检查与维修：定期对滑块进行检查，如发现磨损或损坏，应及时修复或更换。
5. 滑块的应用注意事项- 滑块的工作环境：滑块工作时需考虑工作环境的温度、湿度和气氛等因素。
- 滑块的安全性：在使用滑块时，要注意滑块的安装和固定，确保其安全可靠。
总结:滑块作为模具结构中重要的组成部分，其结构和功能对于模具的精确性和可靠性至关重要。
正确的选材和制造工艺、定期的保养和维修以及注意应用事项都能有效提高滑块的使用寿命和性能。
在模具设计和制造过程中，需要仔细考虑滑块的位置和功能，以确保模具运行的稳定性和准确性。
模具设计滑块结构技巧
模具设计滑块结构技巧————————————————————————————————作者：————————————————————————————————日期：1用途ﻫ倒勾处理设计是帮助成品于离型方向产生倒勾,造成成品无法离型时，能让成型品顺利离型的一种设计方式。
2作业内容：内缩滑块结构、外张滑块结构、斜梢(ＨＯＯＫＰＩN)结构。
2.1内缩滑块结构：主要零件及功能:ﻫ束块(定位件):控制内缩滑块的行程与位置束块材质使用范围:材质硬度ＮＡK８０HRＣ38SKD61 HＲC４8滑块(滑动件)：在顶出动作之前,先将成品倒勾离型。
滑块材质使用范围:材质硬度ＮAK80 HＲC38SＫD６1 HRC48STA V AX HRＣ52使用规则:固定件,定位件,滑动件之间的配合,在材质与硬度的选用上,可依加工的难易度予以适当的调配。
对象与对象之间的滑动配合需选用不同的材质或相同的材质,不同的硬度来搭配使用。
为使损耗公差偏重于单一对象,滑配间的对象其材质与硬度不可相同。
2.1.1使用范例(一)：ﻫ动作原理:Ａ束块往下拉,鸠尾槽或T型槽带动BＳＬIDE往内缩达到脱模目的注意事项:ﻫ鸠尾槽上方是成品时,鸠尾槽勿贯穿到成品,因为贯穿会造成合模困难;而合模不良会使塑料流入滑动面造成模具损坏。
开模后SLＩDE脱模距离两边加起来要小于D。
尺寸C的强度要足够2.1.2使用范例(二）：ﻫ动作原理:ﻫ当PL面打开时,利用SＰRＩＮG的力量透过COREＰIN推动DISCIＮSＥRT，顺着DIＳＩNSEＲＴ的圆心转动，达到脱模目的。
ﻩﻩ注意事项:CＯREPIN与DISCIＮＳＥRT配合的A间隙不要过大，避免ﻩDＩＳＣINＳＥRT旋转角度>45度，而造成模具合模时压坏DISC INＳERTﻩ机构此机构仅适用于小距离的倒勾;在倒勾处的脱模角度，需注意是否足够ﻫﻫﻫﻫﻫﻫﻫﻫﻫﻫ2.1.３使用范例（三)：ﻫ当PL1开模时A束块往下拉，突出空间,公母模板（PL2）再打开，利用斜梢(ＰIＮ)，将ＳLIDE拨向内侧,达到脱模目的。
滑块（行位）设计的这些技巧！你都知道吗？
滑块（⾏位）设计的这些技巧！你都知道吗？滑块侧抽芯模具设计师必须要精通的技能之⼀你都是这样做的吗？做模具设计的同学们都知道，任何⼀套模具，⼀旦需要做滑块脱模结构以后，肯定就变得复杂了，最起码，模具的成本会相应提⾼。
然⽽，滑块只是这种结构的统称，要知道，因塑件要求、尺⼨、形状⽽不同后，滑块的设计制造成本等相关因素都会发⽣极⼤的变化。
因此！作为实⼒模具设计师，要想将滑块真正的进⾏合理设计，真⼼不容易，需要设计师统筹兼顾，把所有的和滑块相关连的因素都考虑进来，我们可以通过以下这个产品来简单讲解其特殊之处。
下图为格⼒空调排⽔接头塑件，材质为PP+30%GF（长纤）。
客户要求：1、产品使⽤量极⼤，要求出⽳数不能少于8⽳才能供够当⽇量要求。
2、红⾊为整圆要求，不允许有夹线。
3、产品两侧有倒扣，需要对开滑块出模。
4、由于产量极⼤，模具必须要求全⾃动⽣产（⾃动脱落，⾮机械⼿取产品）⼤家从上图可以看出，这是个看似很简单的产品！要求也不是特别⾼，今天锦程⽼师在这⼉想要描述的其实并不是这个产品其本⾝的复杂与简单的问题，⽽是这个产品要根据客⼈上述的要求来合理设计这个滑块，从⽽能百分百满⾜客户的要求。
我相信，每个设计师设计出这套模具的滑块⽅法肯定不尽相同！同学们可以先不要往下看，尝试性地去构思下你⾃⼰的设计思维，然后再来和锦程⽼师给出的⽅案相对⽐，这样就基本可以测出你现在的⽔平能设计能⼒了。
那⾸先，我们要来确定接下来所设计的模具要满⾜以上的⼏点要求，需要如何草拟设计⽅案，请看下图：第1个，关联滑块需要解决的问题1）8⽳产品排位⽅式对滑块的影响。
由下图可以看出，滑块只能2边对开脱模，并且要保证产品外观要求⾯不能出在滑块上⾯。
2）由于塑件排位影响，那么8⽳产品排位也只能1字形1排⽅式布局（如下图），这样模具只要设计2个滑块对开模就可以解决。
如果做2排⽅式布司，那就必须要以4个滑块对开布局，当然，如果再做更多排布局，那就更不⽤谈了，切记，模具结构是以越简单⽽越合理，越耐⽤，且易于维修。
模具设计 各种滑块设计注意事项
倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合简图说明适宜用在模板较薄且上固定板与母模板不分开的情况下配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面L≧1.5D(D为斜撑销直径)稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面L≧1.5D(D为斜撑销直径)稳定性不好,加工困难.适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。
(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。
常见的锁紧方式如下图：简图说明简图说明滑块采用镶拼式锁紧方式,通常可用标准件.可查标准零件表,结构强度好.适用于锁紧力较大的场合.采用嵌入式锁紧方式,适用于较宽的滑块滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具.采用嵌入式锁紧方式适用于较宽的滑块.采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下采用镶式锁紧方式,刚性较好一般适用于空间较大的场合.五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下：简图说明利用弹簧螺钉定位,弹簧强度为滑块重量的1.5~2倍,常用于向上和侧向抽芯.利用弹簧钢球定位,一般滑块较小的场合下,用于侧向抽芯.利用弹簧螺钉和挡板定位,弹簧强度为滑块重量的1.5~2倍,适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强度为滑块重量的1.5~2倍,适用于滑块较大,向上和侧向抽芯.六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。
注塑模具结构及设计-7(滑块)
开模时中间方块和弯销先随定模走
中间方块脱出后滑块再侧向抽芯
整个动作全部完成
注意合模时要求滑块先到位，中间方块才能再合下来。
对于三板模的动模滑块， 当斜导柱和锁紧块都在A板上时；或当锁紧块在定模固定板板上，斜导柱在A板 上时，滑块开模动作和要求与两板模的动模滑块一样。
锁紧块在定模固定板板上，斜导柱在A板上时，滑块的开模动作。
对于抽芯距离比较小，侧向驱动力要求 比较小的场合，可以取消滑块的斜导柱， 开模时直接用弹簧弹出，复位时用锁紧 块把滑块压到位。(如只成型刻字的滑块)
闭合状态
开模状态
对于动模滑块，当滑块与推杆在垂直于开模方向的投影出现重合时， 合模时滑块与推杆可能发生干涉现象。
解决方法： 1，尽量避免把推杆布置于滑块在垂直于开模方向的投影范围内。 2，使推杆的推出距离小于滑块的最低面。 3，采用推杆先复位机构，使推杆优先复位，然后才使滑块复位。（弹 簧先复位，外挂的先复位机构，油缸先复位，用注塑机顶出杆先复位等）
顶出取件
模具开始闭合
模具接近合拢，压紧块开始作用
模具合拢，滑块被压死
抽芯距 滑块从成型位置抽到不妨碍塑件脱模的位置所移动的距离叫抽芯距。 抽芯距大小的确定一般都使滑块距离产品有2-10mm的安全余量。（视塑件 大小和形状而定）抽芯距由斜导柱的长短和倾斜角决定。斜导柱越长，抽芯 距越大；斜导柱的倾斜角越大，抽芯距越大。反之亦然。
解决方法
为了保证滑块在滑动过程中，滑动活动顺利，平稳，不发生卡滞或跳动现象， 影响成品品质，模具寿命等，必须设置导滑装置。常见的导滑形式如下：
为了避免或减少在相对运 动时，由于摩擦引起的磨 损，可在滑块的底部和背 部镶入经过淬火的耐磨片。 为了防止咬蚀和取得更好 的润滑，耐磨片和压条可 以采用铜来制做。
模具结构之滑块篇
工艺螺钉 工艺螺钉
压板
滑块面与型腔面相贴。
错误设计
1mm
此凸台易变形
镶块采用挤块结构时,镶块与模 板外框空间隙1mm；合模时滑块 与模板外框碰撞，因间隙存在， 模板外框凸台易变形。
1mm
镶块采用挤块结构时,滑 块与型腔凸台定位面内侧 需做到镶块上。
L＜200mm
当滑块宽度＜200mm且仅放 单块耐磨板时，滑块耐磨 板槽拉穿便于加工。
模具结构设计
之
滑块篇
斜导柱抽芯的角 度使用范围是 3°≤A≤20°。
所有的滑块都要加 弹簧或行位夹，防 止滑块在开模以后 向产品倒滑，导致 与顶出干涉。弹簧 衬套起导向与保护 作用。
B=A+2°
斜楔面要求有 耐磨板
5mm
滑块都要有m，以方便加 工耐磨板槽。
滑块宽度≥450mm的用两根导轨块， 并且要靠导轨块的外侧单边滑配，中 间部分避空。
压条尽可能靠近分型面线。
滑块抽芯后,压条仍能压住滑 块工字长度的2/3。
当滑块深度主要在后模时,铲基要单独设 计；若滑块上的胶位面积大时,要做反铲
一般抽芯距离较大（≥40mm）、滑块 高度过高、滑块超大、超长或者客户 特定要求等采用油缸抽芯，且油缸通 常固定在附加板上，便于安装。
对于面积较大的要 用多个耐磨板，不 要用整块耐磨板。
滑块行程S要比临界抽芯 距大3-5mm，并考虑产品 收缩对抽芯脱模的影响。
斜楔角度比斜导柱 角度大2°。
2° A≤20°
斜导柱优先选用15°,最 大角度是20°
滑块前部导向最小斜度为 2°(一般做3°～5°)。
3°～5°
滑块有哈夫线要求必须 与型腔做3°斜度定位 面。(包含三个侧面)
塑胶模具设计中各种滑块设计注意事项(精)

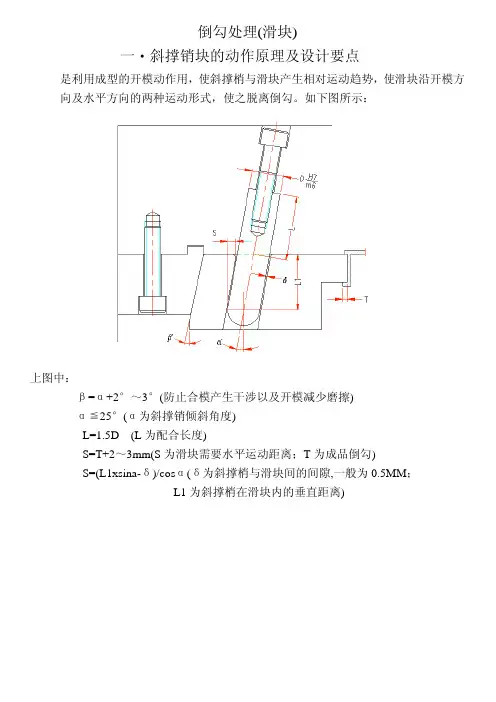

倒勾处理(滑块一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦α≦25°(α为斜撑销倾斜角度 L=1.5D (L 为配合长度 S=T+2～3mm(S 为滑块需要水平运动距离；T 为成品倒勾 S=(L1xsina-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为 0.5MM； L1 为斜撑梢在滑块内的垂直距离二‧斜撑梢锁紧方式及使用场合简图说明适宜用在模板较薄且上固定板与母模板不分开的情况下配合面较长，稳定较好适宜用在模板厚、模具空间大的情况下且两板模、三板板均可使用配合面 L≧1.5D(D 为斜撑销直径稳定性较好适宜用在模板较厚的情况下且两板模、三板板均可使用，配合面 L≧1.5D(D 为斜撑销直径稳定性不好,加工困难. 适宜用在模板较薄且上固定板与母模板可分开的情况下配合面较长，稳定较好三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面 B 拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。
如下图所示：上图中：β=α≦25° (α为拔块倾斜角度 H1≧1.5WS=T+2～3mm (H1 为配合长度 (S 为滑块需要水平运动距离；T 为成品倒勾(δ为斜撑梢与滑块间的间隙,一般为 0.5MM； H 为拔块在滑块内的垂直距离 C 为止动面，所以拨块形式一般不须装止动块。
(不能有间隙S=H*sinα-δ/cosα 四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边,因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。
常见的锁紧方式如下图：简图说明滑块采用镶拼式锁紧方式,通常可用标准件. 可查标准零件表,结构强度好.适用于锁紧力较大的场合. 采用嵌入式锁紧方式,适用于较宽的滑块简图说明滑块采用整体式锁紧方式,结构刚性好但加工困难脱模距小适用于小型模具. 采用嵌入式锁紧方式适用于较宽的滑块. 采用拔动兼止动稳定性较差,一般用在滑块空间较小的情况下采用镶式锁紧方式, 刚性较好一般适用于空间较大的场合. 五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见的定位装置如下：简图说明利用弹簧螺钉定位,弹簧强度为滑块重量的 1.5~2 倍,常用于向上和侧向抽芯. 利用弹簧钢球定位,一般滑块较小的场合下,用于侧向抽芯. 利用弹簧螺钉和挡板定位,弹簧强度为滑块重量的 1.5~2 倍, 适用于向上和侧向抽芯利用弹簧挡板定位,弹簧的强度为滑块重量的 1.5~2 倍,适用于滑块较大,向上和侧向抽芯. 六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下: 简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合. 采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯. 七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的滑动配合需选用不同的材质或相同的材质，不同的硬度来搭配
使用。
为使损耗公差偏重于单一对象，滑配间的对象其材质与硬
度不可相同。
2.1.1使用范例(一)：
动作原理：
A束块往下拉，鸠尾槽或T型槽带动BSLIDE往内缩达到脱模目的
注意事项：
鸠尾槽上方是成品时，鸠尾槽勿贯穿到成品，因为贯穿会造成合模困难；而合模不良会使塑料流入滑动面造成模具损坏。
开模后SLIDE脱模距离两边加起来要小于D。
尺寸C的强度要足够
2.1.2使用范例(二)：
动作原理：
当PL面打开时，利用SPRING的力量透过COREPIN推动DISCINSERT，顺着DISINSERT的圆心转动，达到脱模目的。
"A"处需紧配合，以防定位不确实
下方有无顶针，是否需有安全措施的设计。
2.2.2使用范例(二)
动作原理：
开模时，斜度块将滑块往外带，使倒勾部份脱离成品；不会让成品
在离型时与滑块产生干涉。
注意事项：
此机构适用于使用在外部倒勾之成品，且脱模行程不大之场合上，当
模具空间不足，无法以斜梢方式制作时，再以此方式制作。
滑块行程
需要做定位，避免合模时无法与斜度块相配合定位与拨动在同一斜度
件上，需注意斜度件强度是否足够。
开模时，定位块上提，带动滑块A向外，同时带动滑块B向内，促使成型品内外侧之倒勾皆可同时离型(以辅助弹簧作动退后)。
注意事项：
此结构适用于倒勾方向相反，行程不同而位置相近时
此结构适用于短行程之倒勾成品
需掌握各部份之开模动作顺序
定位块之强度需足够承受滑块A、B，在成型时的总和压力
角度D1需大于D2；D1需大于D3
2.2.5使用范例(五)
动作原理：
开模时，静模首先离型，当行程L完成后SLIDE再行脱模行程S，动模侧方可将成品顶出离型。
行程的控制与顺序的安排为其重点设计。
范例六 Hook Pin结构
2.3斜梢(HOOKPIN)结构：
主要零件及功能：
模仁(固定件)：控制HOOKPIN的顶出方向
HOOKPIN(滑动件)：随着顶出动作，边顶出，边离型
HOOKPIN材质使用范围：
NAK80，使用硬度为HRC38度
SKD61，使用硬度为HRC48度
STAVAX，使用硬度为HRC52度
加工要求：
如上图HOOK PIN结构所示，角度"P"最大为8度；
大于8度时需提出讨论。
Hook Pin润滑之设计:
如右图所示，在HOOK PIN上钻一些孔，
装石墨孔在孔内装上石墨，利用石墨进行润滑。
