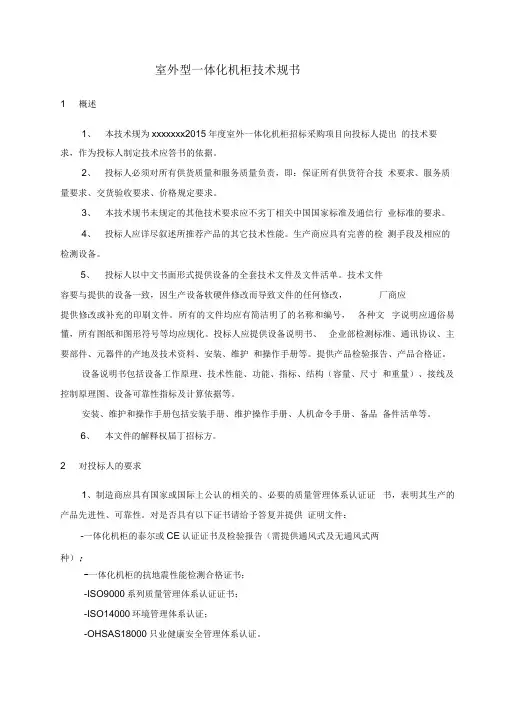

铁塔新建配套设备标准室外型一体化机柜

室外型一体化机柜1范围

本标准规定了室外型一体化机柜的技术要求、试验方法、检验规则、安装方式及室外型一体化机柜内设备的要求。

本标准适用于室外型一体化机柜的设计、生产、安装和验收。

由于环境和市政要求的特殊尺寸柜体，不在标准机柜规格考虑范围内。

2原则

室外型一体化机柜的技术方案适用于中心城区、绿化带、景区、路边等建设周期要求短，整体负荷相对较小、设备功率密度不高的场景。

高温电池与室外型一体化机柜配合使用。

环境或市政对柜体规格有限制和特殊要求的场景，可特别定制。

3规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文

下列术语和定义适用于本标准

3.1室外型一体化机柜

是指直接处于气候影响下，由金属或非金属材料制成的，不允许操作者进入操作的柜体。其内部集成开关电源系统、温控设备、交直流配电，并能安装蓄电池、

通信系统设备及其他配套设备，能够为内部设备正常工作提供可靠的机械和环境

保护。

3.2夹芯板

制作机柜用的一种板材，其由面板和芯材组成。

3.3设备柜（舱）

用于安装蓄电池以外的其它设备的机柜或机舱。

3.4电池柜（舱）

用于安装蓄电池的机柜或机舱。

3.5机架

用于安装设备或电源的支撑架。

3.6热交换器

利用内外完全隔离的两个风道传递热量的散热装置。

3.7TEC空调

利用珀尔贴效应，采用半导体芯片进行温度控制和调节的空调。

3.8加热组件

为机柜提供加热功能的调温装置。

3.9馈线窗

提供馈线进出的装置。

4基本要求

4.1系统要求

室外型一体化机柜的配套设备应以整体集成为原则，采用整站集成的技术方案，不同客户的设备原则上集中管理、集中放置，并适当保留扩容空间。

4.2环境条件

4.2.1外部工作环境条件

储运温度范围：-40℃～+45℃；

4.2.2内部工作环境条件

4.2.2.1温度

a)设备柜（舱）

柜内温度范围：0℃～35℃

b)电池柜（舱）

柜内温度范围：0℃～40℃

1.1.1.1相对湿度

配置空调的设备柜（舱）、电池柜（舱）内相对湿度：5%～80%。

4.3标准化

室外型一体化机柜的组件、部件、零件、附属设备及其安装接口，应是标准的、通用的。

4.3.1结构要求

机柜内部应设置4根或6根安装立柱，用于安装设备和固定层板。安装立柱能够前后左右移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足

《电子设备用机械结构件.482.6mm(19in)系列机械结构件的尺寸.第3-100部

分:面板、辅助支架、底架、支架和机箱的基础尺寸》（IEC 60297-3-100-2008）

和《电子设备用机械结构件.482.6mm(19in)系列机械结构件尺寸.第3-105部

分:1U高底架用尺寸和设计方面》（IEC 60297-3-105-2008的要求。

4.3.2层板要求

机柜内应根据用户需求配置层板，标准型层板承重≥40kg，加强型层板承重≥80kg。层板应便于安装和拆卸，其安装高度和前后位置可以调节。层板

的固定方式可根据用户需求，使用螺丝或弹性插销、卡接部件等固定方式。4.4机械性能要求

室外型一体化机柜及部件，在试验前后应进行检查，不应出现以下缺陷：（1）出现影响形状、配合和功能的变形或损坏，如铰链、锁具、插销等功能损坏；

（2）脱层、空洞、剥皮、粉化、分层、鼓泡、碎裂、翘曲、戳穿、损伤、永久变形；

（3）涂层、密封等部位的膨胀、开裂、脱落；

（4）门开关不灵活、不可靠；

（5）门、门锁盖等活动部件不灵活、关（锁）不住、卡死；

（6）芯材发泡导致的板平面变形；

（7）安装件、紧固件的弯曲、松动、移位或损坏。

4.5布线要求

机柜内部左右两侧各设置一条侧边扎线板或走线槽，分别用于通信线缆和电源线的布放与绑扎，所有线缆管理件设置应合理、充分、方便操作。

4.6外观与表面处理

4.6.1涂层颜色

机柜表面涂层颜色推荐使用白灰色（PANTONE 428C），如市政建设有特殊要求时，也可采用市政要求的颜色。涂层应符合《漆膜颜色标准》（GB/T 3181-2008）

中的要求。

4.6.2隔热涂层外观

喷涂后的隔热涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹

杂脏物等缺陷。

对于无喷涂处理的零件，外表面的光泽和纹理应均匀美观。

4.6.3涂层附着力

室外型一体化机柜表面的涂层经附着力试验后，应满足GB/T 9286-1998表

1中等级1的要求。

4.6.4涂层抗冲击

室外型一体化机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。

4.6.5涂层抗老化

室外型一体化机柜表面的涂层经抗老化试验后，应符合涂层附着力和涂层抗冲击的要求。

4.6.6涂层耐溶剂

室外型一体化机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。

4.6.7涂层耐低温

室外型一体化机柜表面的涂层经耐低温试验后，目视检查涂层应不起泡、不剥落、无裂纹、无粉化、不变色、不收缩；按《油漆和清漆：横截面测试》

（ISO 2409-1992）进行划格附着力试验时涂层附着力应无降低。

4.6.8丝印硬度

室外型一体化机柜表面上丝印经硬度试验后，应没有涂膜损伤痕迹。

4.6.9丝印耐磨

室外型一体化机柜表面上丝印经耐磨试验后，不应暴露底层或底材。

4.6.10丝印耐乙醇

室外型一体化机柜表面上丝印经耐乙醇试验后，不应暴露底层或底材。4.7结构要求

4.7.1主体结构

a)室外型一体化机柜分为两种基本功能柜：设备柜、电池柜，设备柜可安装通

信设备、电源设备、配线设备（DDF、ODF）及其它备件/附件，电池柜可安

装蓄电池，不同柜体根据内装设备的不同彼此独立控温；

b)室外型一体化机柜内尺寸分两种规格，分别为（宽×深×高：

≤800mm×≤800mm×1800mm）、（宽×深×高：≤800mm×≤800mm×1400mm）；

c)机柜外形尺寸也可根据用户要求具体确定；

d)顶部不允许积水；

e)柜体应通过结构设计实现防水；

f)柜体不能有从外部可直接拆卸的、影响自身使用和安全的结构。

4.7.2布线要求

a)馈线可根据实际场景采取底部走线或通过馈线孔侧走线方式，其它外部线缆

均采用底部走线方式；

b)多室外型一体化机柜之间内部走线采用柜外底座走线方式；

c)交流线、直流线、信号线、地线分开走线、分开绑扎；

d)过线孔和开孔处应磨光，不能有毛刺锐角等伤人。

4.7.3设备柜

a)打开门之后应能保证设备顺利安装和维护；

b)支持19英寸标准机架，支持符合机柜内尺寸安装空间要求的其它各种设备

的安装；

c)应能够按用户要求提供满足RRU安装的内部支架（选件）；

d)机柜内应能够根据用户要求配置移动油机接口（选件）；

e)机柜应预留220V/10A维护插座1个。

4.7.4电池柜

a)电池柜应有排氢装置，排氢孔面积应符合国标《不间断电源设备第1-1部分:

操作人员触及区使用的UPS的一般规定和安全要求》（GB 7260.1-2008）附

录N中的要求；

b)电池柜应有防虫、鼠等龃齿类动物侵入的装置；

c)电池柜应满足兼容业界多种主流规格蓄电池的安装；
