锥度张力公式

合集下载

变频器在薄膜卷绕机上的应用

变频器在薄膜卷绕机上的应用

森兰SB80B变频器在薄膜卷绕机上的应用(提供:成都希望森兰变频器制造有限公司)【在线联系作者】工业上常见的薄膜卷绕主要包括布、纸张、塑料薄膜等。

通过实地考察,可以发现薄膜卷绕机对于张力的精度要求比拉丝机高,而且卷径的变化范围很大,如果像拉丝机的设计方案一样只采用PID修正从机转速的话,PID修正量很大,PID参数不易调节,控制性能不能保证。

而且薄膜卷绕机与拉丝机有一个不同在于:薄膜卷绕机对于薄膜的张力要求是随卷径增大而不断变化的,这样就不能像拉丝机那样使用固定的张力给定,即需要张力锥度控制,防止损伤卷轴或造成内部褶皱。

因此薄膜卷绕机的张力控制方案必然要比拉丝机的方案复杂。

但是我们认为,森兰SB80B机器完全可以通过对现有功能进行设置,充分利用算术单元和计数器等功能,实现薄膜卷绕所要求的张力控制。

方案如下:由代表薄膜线速度的主机(加工机)运行频率和卷绕薄膜的实时卷径计算出相应的从机(收卷机)主给定频率,以此作为前馈;同时用PID调节器控制薄膜的张力PID输出,对给定频率进行不断修正,将修正后的频率作为收卷电机的给定频率。

这种前馈和反馈共用的复合控制方法控制精度很高,很多张力控制专用的变频器都使用了这种方法。

而森兰SB80B可以通过可编程模块来编程实现这种控制,使用方便,方法灵活。

系统控制框图如下:森兰SB80B薄膜卷绕机张力控制系统图注:图中D0为初始卷径百分比值,以最终卷径为100%;T0为初始张力值,以张力传感器最大张力为100%;K为张力锥度系数,由用户设定,范围为0~100%;主机的模拟运行频率(代表线速度)由AI1输入计圈信号使用光电开关由“计数器增”输入。

PID反馈值由张力传感器向AI2输入;外加卷径复位信号对计数值进行预置初值。

下面分两部分来说明这种组合方法。

第一部分:收卷机给定频率的计算。

用户需要知道三个值,分别是初始卷径、最终卷径和薄膜厚度。

根据这三个值,计算出参数设置所需要的几个数值,具体包括:1.初始卷径百分比值D0=初始卷径/最终卷径。

锥度换算公式

锥度换算公式

锥度(Taper)是指物体一端逐渐变细或变粗的形状,通常用于描述圆锥形或圆柱形物体的逐渐变细的部分。

锥度的换算通常涉及直径或半径的变化。

以下是一些常见的锥度换算公式:
1. 锥度角(Taper Angle)与锥径比(Taper Ratio)的换算:
锥度角是指锥形物体顶点与底面之间的夹角,而锥径比是指顶径与底径的比值。

锥度角\( \theta \)(度)与锥径比\( r \) 的关系:
\[ \tan(\theta/2) = \frac{1}{r} \]
或者
\[ r = \frac{1}{\tan(\theta/2)} \]
2. 锥度(Taper Perpendicular)与锥径比的换算:
锥度是指锥形物体顶点到底面的垂直距离与底面半径的比值。

锥度\( t \)(垂直距离/底面半径)与锥径比\( r \) 的关系:
\[ t = \frac{1}{r} - 1 \]
或者
\[ r = \frac{1}{1+t} \]
3. 锥度(Taper)与斜率的换算:
锥度的斜率是指锥形物体侧面的倾斜程度,可以用斜率\( m \) 来表示。

锥度\( T \)(1/长度)与斜率\( m \) 的关系:
\[ T = \frac{1}{m} \]
或者
\[ m = \frac{1}{T} \]
请注意,这些公式适用于理想的圆锥形物体,实际情况中,物体的锥度可能会因制造公差、磨损或其他因素而有所不同。

在进行锥度换算时,需要根据实际情况选择合适的公式和单位。

锥度控制在软包装材料卷取中应用

锥度控制在软包装材料卷取中应用

Proceedings of the Huayuan Packing Control ConferenceMarch 18-20,2014,ZhangYangming,Dongguan,Guangdong,China锥度控制在软包装材料卷取中的应用张阳明,韩立强,史增涛,许跃武卓技 软包装设备机械电气维护中心 联合讨论小组Email:2890647836@摘要:针对于软包装行业卷材在收卷过程中,因为收卷锥度设定或控制不当,从而导致软包装卷取材料卷芯起皱的现象在行业中普遍存在,所以卓技软包装设备机械电气维护中心联合行业资深电气系统开发工程师为此做深入的探讨和研究。

通过对大量客户使用的机器的不同形式的锥度输入以及输出的特点,统计了不同的锥度计算和表示方法,来分别探讨锥度张力的正确使用和控制,从而减少对材料的浪费,以及提高产品质量。

Taper Control Applied in Flexible Packaging Material Reel upZhang Shaofeng,Han LiQiang,Xu YaoWu,Shi ZengTaoZhuo Tech. Flexible Packaging Equipment & Electric Maintenance Center; Unit Discussion GroupEmail:2890647836@Abstract:About the common roll film wrinkle issues during rewind process as improper rewind taper or fixed, we made a deep discussion and research. By all different kind of taper input & output prosperity with different customers’ machines, sorted out a different taper calculation & expressive methods. And respectively to discuss the taper correction use & control then reduced the raw material loss, increased the product quality.关键词:锥度 张力 收卷 控制Key words: Taper Tension Rolling Control1 引言:(Introduction)收卷锥度控制的目的:不同的设备制造厂家张力锥度的算法几乎不同,但是最终的结果是,随着卷径的变化,收卷的表面张力递减,避免在中心卷取的过程中,卷芯变形或者起皱;锥度控制卷取张力的困惑: 由于计算方法的不同,导致在生产过程中的工艺控制标准就很难就张力锥度来形成统一的标准,这样给使用单位和设备操作人员带来了一定的困难,不同的设备制定不同的工艺标准,在实际应用的过程中是很难实现;在没有行业标准的前提下,各个设计开发人员根据自己的爱好和编程手法和习惯进行,都能实现锥度控制,这段时间通过对各种计算方法进行比较,统计了目前设备的张力锥度输入控制方法,分别做分析,从而使广大用户对自己的设备锥度控制有较深的理解,正确设定锥度相关的参数,以及出现收卷效果差的时候进行分析和故障检查。

玻璃布浸渍加工锥度收卷中的内张力分布及其参数确定

玻璃布浸渍加工锥度收卷中的内张力分布及其参数确定

张 获 高 能 控 效 〔] 力 得 性 的 制 果30 , 4
张力控制器采用锥度张力收卷模型, 收卷卷径 为R时, 模型控制的张力f 设定值为:
1 浸渍干燥工序的收卷张力控制
为保证作为增强材料的玻璃布质量, 提高其与
0 8一2 5 收稿日期: 5一0 2 0
J o1 a l R/ ) = l一 l一 o 〕 f R

qi台 l
ra 口 }
树脂的粘合性 , 需要进行浸渍偶联剂、 干燥等后处 理工序。
玻璃纤维织物( 玻璃布) 纺织后对其进行浸渍 干燥处理是保证其品质的重要的工序, 与其他许多 具有放卷 、 收卷的工序一样, 该工序从空卷装到满 卷装的收卷过程中, 必须对布材的收卷张力值进行 控制。然而 , 收卷后筒内布材实际所处的张力状态
璃布泊松比y .6 取03。由图3 可以看出: ①收卷 半径增加, 内张力T。 i . 随之呈上升趋势, 即越靠近
0 O .
R =R . 7
3 4 5 6 7
(听 x) 只 米 长
0. 6F
n/

, 白 n } ,
得:
的 力; 是 应力。 , 表示在收 第j 张 三 环向 ‘它 。 卷 层玻
璃布时, 其内部第 i 层位置上所承受的环向应力
T I, A ; 「 ,二{ R }I一一 飞 6, = 一—
R + L i 夕 A R 」 <
值, 很明显, i二 i 0 有T ,; 。 h
2 ` A 又 R少 R + 厂 ;
(听 x) 只 半 长
05 .5
0 石
由 7可知, 若卷芯半径 R 给定, 式() 。 则布卷内 张力分布与最大卷装半径 R 有关。图3 。 给出了几

锥度计算

锥度计算
印刷包装行业卷取张力锥度计算
台湾
NO
华鹰
NO
F0 预设张力&F小

锥度变量(各种算法中,只取其中5个变量进行计算)
F大
D小
K 张力锥度
D1 张力锥度补偿




D 实时

173.78
174.41
180
120
98
30.00%
0
150
167.81
169.03
180
120
98
30.00%
0
200Βιβλιοθήκη 161.83136.76
180
120
98
30.00%
0
500
125.98
131.38
180
120
98
30.00%
0
550
120.00
126.00
180
120
98
30.00%
0
600
114.02
120.62
180
120
说明:
98
30.00%
0
650
一.收卷锥度控制的目的:不同的设备制造厂家张力锥度的算法几乎不同,但是最终的结果是,随着卷径的变化,收卷的表面张
进行比较,笔者认为:认为汇川技术的锥度计算是最为完美,这种算法不受最大卷径的限制,而且通过设定张力锥度补偿可以获得不
同的锥度曲线来达到最佳效果。

阳明 @ 东莞市华源包装有限公司
2012年3月25日
200.00 180.00 160.00 140.00 120.00 100.00 80.00 60.00 40.00 20.00

汇川变频器张力控制功能参数说明

汇川变频器张力控制功能参数说明

卷曲张力控制专用变频器MD330用户手册第一章概述本手册需与《MD320用户手册》配合使用。

本手册仅介绍与卷曲张力控制有关的部分,其他的基本功能请参考《MD320用户手册》。

当张力控制模式选为无效时,变频器的功能与MD320完全相同。

MD330用于卷曲控制,可以自动计算卷径,在卷径变化时仍能够获得恒张力效果。

在没有卷径变化的场合实现恒转矩控制,建议使用MD320变频器。

选用张力控制模式后,变频器的输出频率和转矩由张力控制功能自动产生,F0组中频率源的选择将不起作用。

第二章张力控制原理介绍一、典型收卷张力控制示意图二、张力控制方案介绍对张力的控制有两个途径,一是可控制电机的输出转矩,二是控制电机转速,对应这两个途径,MD330设计了两种张力控制模式。

A、开环转矩控制模式开环是指没有张力反馈信号,变频器仅靠控制输出频率或转矩即可达到控制目的,与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩,而不是频率,输出频率是跟随材料的速度自动变化。

根据公式F=T/R(其中F为材料张力,T为收卷轴的扭矩,R为收卷的半径),可看出,如果能根据卷径的变化调整收卷轴的转矩,就可以控制材料上的张力,这就是开环转矩模式控制张力的根据,其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩,收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量(有速度传感器矢量控制)下可以准确地控制电机输出转矩,使用这种控制模式,必须加装编码器(变频器要配PG卡)。

与开环转矩模式有关的功能模块:1、张力设定部分:用以设定张力,实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应,需由使用者设定。

张力锥度可以控制张力随卷径增加而递减,用于改善收卷成型的效果。

2、卷径计算部分:用于计算或获得卷径信息,如果用线速度计算卷径需用到线速度输入功能部分,如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

3、转矩补偿部分:电机的输出转矩在加减速时有一部分要用来克服收(放)卷辊的转动惯量,变频器中关于惯量补偿部分可以通过适当的参数设置自动地根据加减速速率进行转矩补偿,使系统在加减速过程中仍获得稳定的张力。

凹版印刷机中的锥度张力控制研究

凹版印刷机中的锥度张力控制研究
᝺ᝠˁऄၹ
凹版印刷机中的锥度张力控制研究
Taper tension in gravure printing machine 彭 燕 PENG Yan
(渭南师范学院 物理与电气工程学院电气工程系,渭南 714000) 要:针对凹印机中的锥度张力运行情况,详细分析张力的产生及其锥度张力原理,利用近似方法对 锥度张力运行进行建模,张力控制器采用积分分离PID的办法,给出了锥度张力整个系统运行 原理,采用matlab进行仿真,从仿真结果可以看出锥度张力能满足凹印机生产要求,凹印 机正常运行且不会出现褶皱等问题。 关键词:锥度张力;积分分离PID;MATLAB仿真;凹版印刷机 中图分类号:TS803.6 文献标识码:A 文章编号:1009-0134(2016)12-0081-04 摘
【82】 第38卷 第12期 2016-12
其中,MR是收卷辊的制动力矩,ω 为收卷卷辊的角 速度,T是总张力,单位kN, M F = B f ω 是阻尼力矩,Bf 为阻尼系数, J 是转动惯量。卷绕过程中,收卷辊的直 径越来越大,所以卷辊的转动惯量也越来越大,很明显 这是个非线性的时变系统。 J 由两部分组成,一部分是 卷材的转动惯量,一部分是卷芯的转动惯量。收卷段张 力T主要受速度和卷辊半径变化的影响,设制动力矩和 摩擦力矩为恒定值,当卷径不变时,收卷辊张力T与速 度的传递函数可以简化为: 2.2 摆辊模型 摆辊的两端安装了电位计,摆辊摆动带动电位计运 动,不同的摆幅反映了不同的张力变化,具体摆辊的位 置反映为不同的电位值。因此,摆辊的摆角 θ 直接反映 了卷材张力的波动∆T 。
j =0
k
(2)
式中e(k)是k时刻输入输出的差值,T1是采样周期, kp、ki和kd分别为比例、积分、微分系数, γ 是积分项的 开关系数, ε 为实际系统设定的阈值。

锥度的计算公式全部

锥度的计算公式全部

锥度的计算公式全部锥度的计算公式。

引言。

锥度是指圆锥形物体的侧面与底面之间的夹角。

在工程和科学领域中,我们经常需要计算锥度,以便更好地设计和制造各种圆锥形物体。

本文将介绍几种常见的锥度计算公式,并讨论它们的应用。

圆锥的侧面角计算公式。

圆锥的侧面角是指圆锥侧面与底面的夹角。

它的计算公式如下:tan(α) = r / h。

其中,α为侧面角,r为圆锥底面半径,h为圆锥的高度。

这个公式可以帮助我们计算出圆锥的侧面角,从而更好地理解和设计圆锥形物体。

圆锥的体积计算公式。

圆锥的体积是指圆锥所包含的空间大小。

它的计算公式如下:V = (1/3)πr^2h。

其中,V为圆锥的体积,r为圆锥底面半径,h为圆锥的高度。

通过这个公式,我们可以计算出圆锥的体积,从而更好地进行材料和空间的规划和利用。

圆锥的侧面积计算公式。

圆锥的侧面积是指圆锥侧面的表面积。

它的计算公式如下:S = πr√(r^2 + h^2)。

其中,S为圆锥的侧面积,r为圆锥底面半径,h为圆锥的高度。

通过这个公式,我们可以计算出圆锥的侧面积,从而更好地了解圆锥的表面特征和性能。

圆锥的母线计算公式。

圆锥的母线是指连接圆锥顶点和底面圆心的直线。

它的计算公式如下:l = √(h^2 + r^2)。

其中,l为圆锥的母线,r为圆锥底面半径,h为圆锥的高度。

这个公式可以帮助我们计算出圆锥的母线长度,从而更好地理解圆锥的形状和结构。

圆锥的表面积计算公式。

圆锥的表面积是指圆锥所有表面的总面积。

它的计算公式如下:A = πr(r + l)。

其中,A为圆锥的表面积,r为圆锥底面半径,l为圆锥的母线长度。

通过这个公式,我们可以计算出圆锥的表面积,从而更好地了解圆锥的表面特征和性能。

结论。

通过以上介绍,我们了解了几种常见的圆锥计算公式,并讨论了它们的应用。

这些公式对于工程和科学领域中的圆锥形物体的设计、制造和应用具有重要意义。

在实际工作中,我们可以根据具体情况选择合适的公式,进行准确的计算和分析,从而更好地实现我们的设计和制造目标。

汇川MD330变频器说明书

汇川MD330变频器说明书

张力控制专用变频器MD330用户手册(ver:)第一章概述本手册需与《MD320用户手册》配合使用。

本手册仅介绍与卷曲张力控制有关的部分,其他的基本功能请参考《MD320用户手册》。

当张力控制模式选为无效时,变频器的功能与MD320完全相同。

MD330用于卷曲控制,可以自动计算卷径,在卷径变化时仍能够获得恒张力效果。

在没有卷径变化的场合实现恒转矩控制,建议使用MD320变频器。

选用张力控制模式后,变频器的输出频率和转矩由张力控制功能自动产生,F0组中频率源的选择将不起作用。

第二章张力控制原理介绍一、典型收卷张力控制示意图二、张力控制方案介绍对张力的控制有两个途径,一是可控制电机的输出转矩,二是控制电机转速,对应这两个途径,MD330设计了两种张力控制模式。

A、开环转矩控制模式开环是指没有张力反馈信号,变频器仅靠控制输出频率或转矩即可达到控制目的,与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩,而不是频率,输出频率是跟随材料的速度自动变化。

根据公式F=T/R(其中F为材料张力,T为收卷轴的扭矩,R为收卷的半径),可看出,如果能根据卷径的变化调整收卷轴的转矩,就可以控制材料上的张力,这就是开环转矩模式控制张力的根据,其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩,收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量(有速度传感器矢量控制)下可以准确地控制电机输出转矩,使用这种控制模式,必须加装编码器(变频器要配PG卡)。

与开环转矩模式有关的功能模块:1、张力设定部分:用以设定张力,实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应,需由使用者设定。

张力锥度可以控制张力随卷径增加而递减,用于改善收卷成型的效果。

2、卷径计算部分:用于计算或获得卷径信息,如果用线速度计算卷径需用到线速度输入功能部分,如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

锥度张力与恒张力收卷的控制方式

锥度张力与恒张力收卷的控制方式

锥度张力与恒张力收卷的控制方式《探究锥度张力与恒张力收卷的控制方式》1.引言在纸张、塑料薄膜、金属箔等连续生产过程中,收卷是一个非常重要的工序。

而在收卷过程中,锥度张力与恒张力是两种常用的控制方式。

本文将针对这两种控制方式展开深入探讨,并探讨它们在工业生产中的应用与效果。

通过本文的阐述,相信读者能够更深入地了解收卷过程中的张力控制方式。

2. 锥度张力的控制方式2.1 什么是锥度张力锥度张力是指在收卷过程中,由于物料宽度变化所引起的张力变化。

一般来说,收卷机在收卷的由于卷取直径逐渐变大,而纸张或薄膜的宽度是一定的,这就导致了卷取张力会随着卷取直径的增加而增加。

2.2 锥度张力的控制方式在实际的生产过程中,我们可以采取一些措施来控制锥度张力。

首先要选择优质的收卷机设备,其次要根据不同的物料宽度变化,合理调整收卷张力控制系统,确保在收卷过程中,张力的变化能够得到有效的控制。

3. 恒张力收卷的控制方式3.1 什么是恒张力收卷恒张力收卷是指在收卷过程中,通过控制器来使得收卷张力保持不变。

不同于锥度张力,恒张力收卷通过控制系统的调节,让收卷张力保持稳定,从而确保卷取的产品质量。

3.2 恒张力收卷的控制方式在实际的生产过程中,采用恒张力收卷的控制方式,首先需要选用具有恒张力控制功能的收卷机设备。

要根据实际情况,通过控制系统来实现张力的精确控制,以确保在收卷过程中,张力能够保持稳定。

4. 锥度张力与恒张力收卷的应用与效果4.1 锥度张力与恒张力在不同行业的应用锥度张力和恒张力收卷的控制方式,都在纸张、塑料薄膜、金属箔等连续生产行业中得到广泛应用。

通过合理的控制方式,可以确保卷取产品的张力稳定,避免在卷取过程中产生张力过大或过小而导致的质量问题。

4.2 效果比较在实际应用中,锥度张力和恒张力收卷都有其各自的优势和局限性。

锥度张力适用于物料宽度较小变化的情况,而恒张力收卷则适用于要求张力稳定的情况。

根据实际生产需求,可以选择合适的控制方式,以达到最佳的收卷效果。

床车内孔锥度计算公式

床车内孔锥度计算公式

床车内孔锥度计算公式在机械加工中,床车内孔锥度是一个非常重要的参数,它直接影响着零件的质量和性能。

因此,正确地计算床车内孔锥度是非常重要的。

在本文中,我们将讨论床车内孔锥度的计算公式及其应用。

床车内孔锥度的计算公式可以通过以下公式来表示:Taper = (D1 D2) / L 100%。

其中,Taper表示床车内孔的锥度,D1表示床车内孔大端的直径,D2表示床车内孔小端的直径,L表示床车内孔的长度。

这个公式非常简单,但却非常实用。

通过这个公式,我们可以快速准确地计算出床车内孔的锥度,从而为后续的加工工作提供参考。

在实际应用中,我们可以通过以下步骤来计算床车内孔的锥度:1.测量床车内孔大端和小端的直径。

这一步需要使用测量工具,如千分尺或外径千分尺,来准确地测量床车内孔的直径。

2.测量床车内孔的长度。

同样,我们需要使用测量工具来测量床车内孔的长度,以便后续的计算。

3.根据上述公式计算床车内孔的锥度。

将测量得到的床车内孔大端直径、小端直径和长度代入公式中,即可得到床车内孔的锥度。

通过上述步骤,我们可以快速准确地计算出床车内孔的锥度,为后续的加工工作提供重要的参考。

床车内孔锥度的计算公式不仅可以帮助我们快速准确地计算出床车内孔的锥度,还可以帮助我们更好地理解床车内孔的几何形状。

通过对床车内孔锥度的计算,我们可以更好地把握床车内孔的形状特征,从而更好地进行后续的加工工作。

除此之外,床车内孔锥度的计算公式还可以帮助我们更好地控制加工质量。

通过对床车内孔锥度的计算,我们可以及时发现加工中的问题,并及时调整加工工艺,从而保证加工质量。

总之,床车内孔锥度的计算公式是一个非常实用的工具,它可以帮助我们快速准确地计算出床车内孔的锥度,为后续的加工工作提供重要的参考。

同时,它还可以帮助我们更好地理解床车内孔的形状特征,并更好地控制加工质量。

因此,在实际应用中,我们应该充分利用床车内孔锥度的计算公式,以提高加工效率和加工质量。

分切机张力和锥度的关系_解释说明

分切机张力和锥度的关系_解释说明

分切机张力和锥度的关系解释说明1. 引言1.1 概述分切机是一种用于将连续卷材切割成所需长度的设备,广泛应用于纸张、塑料薄膜、金属片等行业。

在分切过程中,保持适当的张力和控制锥度是确保切割质量和效率的关键因素。

张力是指施加在物料上的拉力,而锥度则表示物料宽度方向上的变化。

1.2 文章结构本文将详细探讨张力和锥度之间的关系,并介绍了控制分切机张力和锥度的方法。

文章主要分为以下几个部分:- 引言:介绍本文研究的背景和整体结构。

- 张力和锥度的定义:对张力和锥度进行概念解析。

- 张力对锥度的影响:阐述不同张力对锥度产生的影响和变化规律。

- 分切机张力和锥度的控制方法:介绍通过硬碰硬法、软碰硬法以及软碰软法来有效控制张力和锥度。

- 结论:总结本文研究内容,并提出未来可能进行深入研究的方向。

1.3 目的本文旨在研究和探讨分切机张力和锥度之间的关系,以及通过不同的方法来控制张力和锥度。

通过深入理解这一关系,可以为工程师和从业人员提供指导,以确保分切过程中的质量稳定、效率提高。

此外,本文还将总结实验结果并提出未来研究方向,为相关领域的进一步研究提供参考。

2. 张力和锥度的定义2.1 张力的概念张力是指物体被拉伸或受到外力作用时产生的内部应力。

在分切机运行过程中,张力是指材料在传送过程中所受到的拉伸力大小。

通常情况下,张力是通过分切机上设置的张紧装置来产生和调节的,它可以保证材料以稳定的速度运行,并且维持材料分割正确。

2.2 锥度的概念锥度是指分切机刀具在工作中受到物料张力作用而产生倾斜的现象。

当物料经过刀具进行剪切时,在某些情况下会引起锥度现象。

这种现象会导致最终分割出来的两个部分其宽度不一致,其中一个边缘呈倾斜状态。

通常情况下,我们希望获得高质量、精确的切割结果,而锥度则对此产生了一定影响。

因此,了解和控制张力与锥度之间的关系至关重要。

通过调整和控制合适的张力,可以减小或避免锥度现象发生,并最终提高分切机分割的准确性和稳定性。

涂布收卷锥度如何计算公式

涂布收卷锥度如何计算公式

涂布收卷锥度如何计算公式涂布收卷锥度是涂布加工中一个重要的质量指标,它反映了涂布薄膜在收卷过程中的厚度变化情况。

通常情况下,涂布收卷锥度越小,说明薄膜的厚度变化越小,质量越稳定。

因此,准确计算涂布收卷锥度对于控制涂布薄膜质量具有重要意义。

涂布收卷锥度的计算公式如下:收卷锥度 = (D2 D1) / L。

其中,D1为收卷前薄膜的直径,D2为收卷后薄膜的直径,L为收卷长度。

接下来,我们将详细介绍如何使用这个公式来计算涂布收卷锥度。

首先,我们需要测量收卷前和收卷后薄膜的直径。

通常情况下,可以使用直径测量仪或者卷取直径计来进行测量。

在测量时,需要确保测量点均匀分布在薄膜的整个宽度范围内,以确保测量结果的准确性。

接下来,我们需要测量收卷的长度。

收卷长度通常是指在收卷过程中薄膜的长度变化量,可以通过收卷机上的长度计或者其他长度测量仪器来进行测量。

测量完成后,我们可以将测得的数据代入公式中进行计算,得到涂布收卷锥度的数值。

值得注意的是,为了获得更准确的结果,通常需要进行多次测量并取平均值。

除了使用上述公式进行计算外,还可以通过涂布设备上的自动控制系统来实时监测和调整涂布收卷锥度。

通过对涂布速度、辊压力、干燥温度等参数进行实时调整,可以有效地控制涂布收卷锥度,提高涂布薄膜的质量稳定性。

总之,涂布收卷锥度的计算对于控制涂布薄膜的质量具有重要意义。

通过准确计算和实时监测,可以有效地控制涂布收卷锥度,提高涂布薄膜的质量稳定性,满足不同应用领域的需求。

希望本文介绍的计算公式和方法能够对涂布加工领域的从业人员有所帮助。

张力的计算公式

张力的计算公式

张力的计算公式张力这个词在物理学中可是个常见的概念呢,咱们今天就来好好聊聊张力的计算公式。

要说张力,我想起了之前带学生做实验的一件事。

那是一个阳光明媚的下午,我带着学生们在实验室里准备做一个关于张力的小实验。

实验台上摆满了各种器材,学生们都充满了好奇和期待,小眼睛直勾勾地盯着那些仪器。

我拿起一根绳子,一端系上一个重物,然后把绳子穿过一个定滑轮。

“同学们,咱们今天就来看看这绳子在这种情况下产生的张力是多少。

”我一边说着,一边开始给他们讲解。

那咱们先来说说张力到底是啥。

简单来说,张力就是物体受到拉力作用时,存在于其内部而垂直于两相邻部分接触面上的相互牵引力。

张力的计算公式会根据不同的情况有所不同。

比如在一根绳子水平悬挂一个重物,且绳子质量忽略不计的情况下,绳子的张力就等于重物所受的重力。

如果是在一个弯曲的绳子上,那计算就会稍微复杂一些。

咱们就拿刚刚那个实验来说,假设重物的质量是 m ,重力加速度是g ,那么绳子的张力 T 就等于 mg 。

这就是最简单的情况。

再复杂一点,如果是在一个斜面上拉着一个物体,那这时候绳子的张力就得考虑斜面的角度、摩擦力等因素了。

在实际生活中,张力的应用可多了去了。

比如拔河比赛的时候,那根绳子里就存在着张力。

还有我们常见的桥梁钢索,也得考虑张力的影响,不然这桥可就不安全啦。

我还记得有一次出去旅游,看到一座漂亮的悬索桥。

那钢索绷得紧紧的,承受着巨大的张力。

当时我就在想,这设计桥梁的工程师得把张力的计算弄得明明白白的,才能保证咱们过桥的时候安安全全的。

学习张力的计算公式,可不只是为了应对考试,更是为了能让咱们更好地理解这个世界,解决生活中的实际问题。

回过头来看看咱们最初的那个实验,同学们通过自己动手操作,亲自感受了张力的存在,也更加深刻地理解了张力的计算公式。

希望大家以后在遇到和张力相关的问题时,都能轻松地运用所学的知识,算出正确的结果。

好啦,关于张力的计算公式咱们就先聊到这儿,大家可得好好琢磨琢磨哦!。

锥度计算公式

锥度计算公式

锥度计算公式锥度(taper)是指由两个或多个部分组成的几何形体的直径逐渐递减或递增的倾斜度量程度. 在工程领域中使用最广泛的锥度形状是圆锥形,它通常用于制造机械零件、工具、设备和燃烧器等。

根据圆锥形的表面角度和长度,可以进行各种计算和设计,因此了解锥度的计算公式非常重要。

圆锥体积的计算公式圆锥的体积是通过锥形的底面积和锥形的高度的乘积除以三来计算的。

V = (1/3) ×π× r²× h在这个公式中,V 是圆锥的体积,π是圆周率,r 是圆锥底部半径,h 是圆锥的高度。

圆锥表面积的计算公式圆锥的表面积是通过圆锥底面积加上圆锥侧面积来计算的。

A = πr² + πrL在这个公式中,A 是圆锥的表面积,r 是圆锥底部半径,L 是圆锥的母线长度。

圆锥体积和表面积的计算公式在实际应用和计算中,我们通常只知道圆锥的底面半径和高度,而不知道圆锥的侧面长度。

在这种情况下,我们可以使用以下公式来计算圆锥的体积和表面积:V = (1/3) ×π× r²× hA = πr² + πr √(r²+h²)在这个公式中,√表示平方根。

这两个公式的推导需要用到一些三角函数的知识,具体的推导过程在此不做阐述。

锥度测量的计算公式锥度可以测量很多种产品,如锥形轴承、锥形管道、锥形钻头等。

测量锥度的方法可以是直接分析样品的几何形状,也可以使用一些测量工具来进行。

常用的测量工具包括锥度规、衍射仪和激光显微镜等。

以下是一些常用的锥度测量计算公式:1. 使用锥度规来测量直径在使用锥度规测量直径时,可以通过以下公式计算直径:D = d + L × tanθ在这个公式中,D 是圆锥顶部的直径,d 是圆锥底部的直径,L 是圆锥高度,θ是锥度角度。

这个公式的原理是利用三角函数中正切的概念,将锥度规的两个距离差分别除以锥度高度,然后利用三角函数求得锥度角。

汇川MD330变频器说明书(新)

汇川MD330变频器说明书(新)

张力控制专用变频器MD330用户手册(ver:060.13)第一章概述本手册需与《MD320用户手册》配合使用。

本手册仅介绍与卷曲张力控制有关的部分,其他的基本功能请参考《MD320用户手册》。

当张力控制模式选为无效时,变频器的功能与MD320完全相同。

MD330用于卷曲控制,可以自动计算卷径,在卷径变化时仍能够获得恒张力效果。

在没有卷径变化的场合实现恒转矩控制,建议使用MD320变频器。

选用张力控制模式后,变频器的输出频率和转矩由张力控制功能自动产生,F0组中频率源的选择将不起作用。

第二章张力控制原理介绍一、典型收卷张力控制示意图二、张力控制方案介绍对张力的控制有两个途径,一是可控制电机的输出转矩,二是控制电机转速,对应这两个途径,MD330设计了两种张力控制模式。

A、开环转矩控制模式开环是指没有张力反馈信号,变频器仅靠控制输出频率或转矩即可达到控制目的,与开环矢量或闭环矢量无关。

转矩控制模式是指变频器控制的是电机的转矩,而不是频率,输出频率是跟随材料的速度自动变化。

根据公式F=T/R(其中F为材料张力,T为收卷轴的扭矩,R为收卷的半径),可看出,如果能根据卷径的变化调整收卷轴的转矩,就可以控制材料上的张力,这就是开环转矩模式控制张力的根据,其可行性还有一个原因是材料上的张力只来源于收卷轴的转矩,收卷轴的转矩主要作用于材料上。

MD系列变频器在闭环矢量(有速度传感器矢量控制)下可以准确地控制电机输出转矩,使用这种控制模式,必须加装编码器(变频器要配PG卡)。

与开环转矩模式有关的功能模块:1、张力设定部分:用以设定张力,实际使用中张力的设定值应与所用材料、卷曲成型的要求等实际情况相对应,需由使用者设定。

张力锥度可以控制张力随卷径增加而递减,用于改善收卷成型的效果。

2、卷径计算部分:用于计算或获得卷径信息,如果用线速度计算卷径需用到线速度输入功能部分,如果用厚度累计计算卷径需用到厚度累计计算卷径相关参数功能部分。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

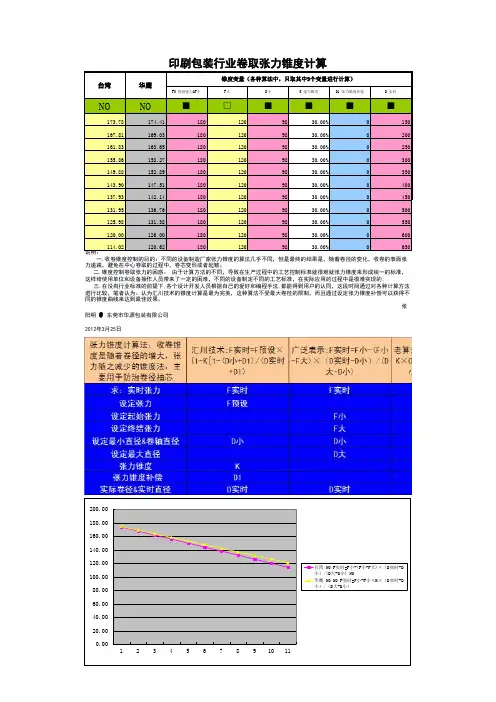

*1: 锥度张力的公式:(1)1-A{(D-D0)/(Dmax-D0)}=C (2) C×T=锥度张力
其中A为张力系数,D为实时卷径,D0为卷取最小卷径,Dmax为卷取最大卷径,T为设定张力
最小卷径为(D0)610 mm,最大卷径为1900 mm,张力系数(A)为10,张力设定(T)为10000KG.
根据公式
当实时卷径(D)为710mm时张力为9923KG=9.923吨
当实时卷径(D)为810mm时张力为9845KG=9.845吨
当实时卷径(D)为1900mm时张力为9000KG=9吨
当把张力系数增加到20时
卷径(D)为710mm时的张力为9.845吨
卷径(D)为1900mm时的张力为8吨
当张力系数为10时,卷径以100mm的刻度增加时的张力以77KG减小.
*2: 锥度公式:锥度要求=张力设定值*(1-锥度系数*(1-最小卷径/直径)),这样计算很方便的。
