硬度知识

硬度知识

硬度：表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维式硬度。

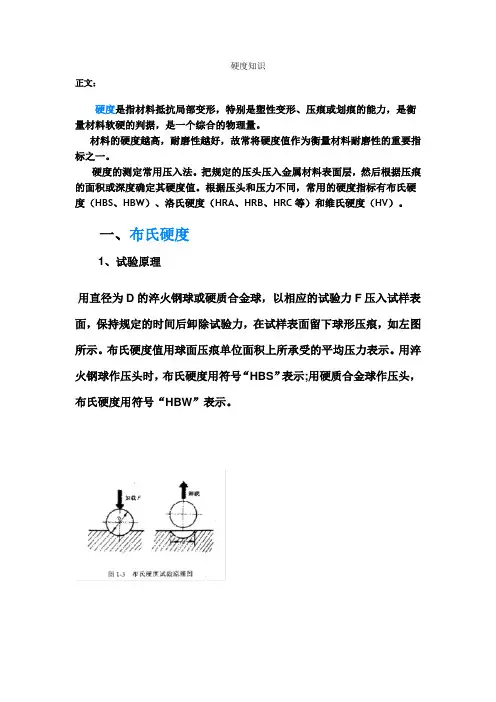

1.布氏硬度（HB）

以一定的载荷（一般300kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2（N/mm2）。

2.洛氏硬度（HR）

当HB＞450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59，3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示：

HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

3.维式硬度（HV）

以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维式硬度HV值（kgf/mm2）。

另外，硬度还有以下表示和测量方式。

邵氏硬度计（Shore hardness tester）：邵氏硬度计为橡胶A型硬度计，是一种手持式硬度计，可精确橡胶（塑料）制品的邵氏硬度，它测量了规定压针在指定压强和时间条件下的针入度，是现场使用理想的测试仪器。它具有携带方便、造型美观、重量轻等优点。

莫氏硬度（Mohs' scale of hardness）：表示矿物硬度的一种标准。1824年由德国矿物学家莫斯（Frederich Mohs）首先提出。应用划痕法将棱锥形金刚钻针刻划所试矿物的表面而发生划痕，习惯上矿物学或宝石学上都是用莫氏硬度。用测得的划痕的深度分十级表示硬度：

滑石（tale）1（硬度最小）；

石膏（gypsum）2；

方解石（calcite）3；

萤石（fluorite）4；

磷灰石（apatite）5；

正长石（feldspar,orthvdase,peridase）6；

石英（quartz）7；

黄玉（topaz）8；

刚玉（oorundum）9；

金刚石（diamond）10。

莫氏硬度也用于表示其他固体物料的硬度。

巴氏硬度（Barcol scale of hardness）：巴柯尔（Barcol）硬度（简称巴氏硬度），最早由美国Barber-Colman公司提出，是近代国际上广泛采用的一种硬度门类，以特定压头在标准弹簧的压力作用下压入试样，以压痕的深浅表征试样的硬度。巴柯尔硬度计（巴氏硬度计）作为专门测量玻璃钢制品、增强或非增强硬塑料、铝及铝合金、黄铜、紫铜等较软金属硬度的专用检测工具（特别适用于玻璃钢制品），已被大多数国家或国际组织认可。美国材料试验协会（ASTM）、日本工业规范（JIS）、中国等国家相继制定《用巴柯尔硬度计测量玻璃钢（GRP）硬度试验方案》的国家标准。

肖氏硬度（Shore sderoscope hardness）：简称HS。表示材料硬度的一种标准。有英国人肖尔（Albert Shore）首先提出。应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。用测得的撞销回跳的高度来表示硬度。肖氏硬度计适用于测定黑色金属和有色金属的肖氏硬度值。用于测定橡胶、塑料、金属材料等的硬度。在橡胶、塑料行业中常称作邵氏硬度。

肖氏硬度，Shore A , Shore D 和Shore 00 的区别

Shore Albert F.Shore——英国人肖尔(Albert F.Shore）

Shore——指代肖氏硬度或

肖氏硬度- Shore scleroscope hardness

简称HS。表示材料硬度的一种标准。由英国人肖尔(Albert F.Shore)首先提出。

应用弹性回跳法将撞销从一定高度落到所试材料的表面上而发生回跳。撞销是一只具有尖端的小锥，尖端上常镶有金刚钻。用测得的撞销回跳的高度来表示硬度。

肖氏硬度试验是一种动态力试验，与布、洛、维等静态力试验法相比，准确度稍差，受测试时的垂直性，试样表面光洁度等因素的影响，数据分散性较大，其测试结果的比较只限于弹性模量相同的材料。它对试样的厚度和重量都有一定要求，不适于较薄和较小试样，但是它是一种轻便的手提式仪器，便于现场测试，其结构简单，便于操作，测试效率高。

肖氏硬度计适用于测定黑色金属和有色金属的肖氏硬度值。肖氏硬度计便于携带，特别适用于冶金、重型机械行业中的中大型工件，例如大型构件、铸件、锻件、曲轴、轧辊、特大型齿轮、机床导轨等工件。在橡胶、塑料行业中常称作邵氏硬度。

SHORE A和SHORE D的原理其实是一样的，都是在标准条件下将标准的压针压入标准试样的表面，考察压入的深度来衡量试样的硬度。区别在于压针的形状不同，SHORE A用的是圆台形的，而SHORE D则用的是圆锥形的。所以A用来测试软塑料、弹性体和橡胶材料，D用来硬塑料和高硬度的弹性体与橡胶材料；只是当A的测量值大于90时，改为D型的，而当D型的读数小于20时就用A型的。

SHORE A 10-90,当SHORE A <10时换SHORE OO

当SHORE A>90时候换SHORE D

Shore A和Shoer 00 是两种型号的硬度计,Shore A是测试橡胶类的,Shoer 00 是测试低硬度发泡材料类的.两者没有换数公式.
