初中物理电学中考综合测试题
中考物理 精选真题试卷 电学综合 专题练习含答案
中考物理 精选真题试卷 电学综合 专题练习含答案一、电磁学综合题1．电动机的机械功W 机＝W −Q ＝3.3×105J −1.5×104J ＝3.15×105J ，（2019·天津中考模拟）如图甲所示，设闭合电路中的电流为I ，外部电路的等效电阻为R ，电源内部电阻为r(r 为定值)，电源电动势为E ，根据串联电路电压特点有E=IR+Ir 。
现有如图乙所示的电路，当变阻器的滑片从一端滑到另一端的过程中，两电压表的读数与电流表读数的变化情况，如图丙中AC 、BC 两直线所示。
(1)电压表V 1、V 2的示数与电流表A 的示数的变化图线分别为(丙)图中的哪一条?并加以说明。
(2) 请你计算出变阻器的总电阻R 1的大小。
小贴士电源两极间存在电压。
实验表明：不接用电器时，电源两极间电压的大小是由电源本身的性质决定的，物理学中用“电动势”表征电源这一特性，即电源电动势等于电源没有接入电路时两极间的电压，用符号“E ”表示，实际上由于电源内部有电阻，所以当电路中有电流通过时，电源的内阻也分得一定的电压。
【答案】（1）详见解析（2）5541101411U U U U R R R I I I I =-=-=-串 【解析】 【分析】根据题中“小贴士”和电路图可知，本题考查闭合电路的欧姆定律。
当滑动变阻器的滑片向左移动时，变阻器接入电路的电阻减小，电路中电流增大，定值电阻R 0的电压增大，路端电压减小，结合图丙进行分析判断，确定两电表对应的图线；结合图像，利用欧姆定律求出R 1的值； 【详解】解：电压表V 1测电路中电阻R 0及R 1两端总电压(或电源输出电压)。
（1）BC 直线为电压表V 1的示数随电流表示数变化的图线，AC 直线为电压表V 2的示数随电流表示数变化的图线。
当滑动变阻器滑片从一端滑到另一端时，电流表示数从I 1增大到I 4，乙图中电压表V 2的示数U 0=IR 0，可知当电流表A 的示数增大时，电压表V 2的示数也随着增大：因为E=I(R 0+R 1)+Ir ，已知电源内阻r 和电源电压不变，可知当电流I 增大时，Ir 增大，则I(R 0+R 1)减小，即电源输出电压减小，所以BC 直线为电压表V 1的示数随电流表示数变化的图线。
中考物理电学综合计算题汇总含答案
中考物理电学综合计算题汇总含答案一、电磁学综合题1．（3）水龙头放热水时，R 1与R 2并联，因并联电路中各支路两端的电压相等，且电路的总功率等于各用电器功率之和，电路消耗的总电功率：P 热=P 1+P 2=21U R +22U R =()2220V 44Ω+()2220V 242Ω=1100W+200W=1300W 。
（2019·河南中考模拟）物理实验室用的电加热器恒温箱工作原理如图甲所示。
控制电路电压为U 1=9V 的电源、开关、电磁继电器（线圈电阻不计）、电阻箱R 0和热敏电阻R 1组成；工作电路由电压为U 2=220V 的电源和电阻为R 2=48.4Ω的电热丝组成．其中，电磁继电器只有当线圈中电流达到0.05A 时，衔铁才吸合，切断工作电路；热敏电阻R 1的阻值随温度变化关系如图乙所示．解答以下问题：（1）电磁继电器实质是一个控制工作电路的___________； （2）求电热丝工作时的功率__________；（3）如果恒温箱的温度设定为80℃，求电阻箱R 0应接入电路的阻值__________． （4）若要恒温箱的设定温度低于80℃，电阻箱R 0接入电路的阻值应调大还是调小？简述理由。
_____【答案】自动开关 1000W 110Ω 调小 详见解析 【解析】 【详解】（1）电磁继电器的主要部件就是一个电磁铁，它是利用电磁铁磁性的有无来产生作用力，从而控制工作电路的，其实质就是一个电路来控制另一个电路的间接开关；（2）电热丝工作时的功率：P =22U R =2(220V)48.4Ω=1000W ； （3）如果恒温箱的温度设定为80℃，由图乙可知，热敏电阻的阻值R 1＝70Ω， 由题知，此时控制电路的电流I ＝0.05A ，根据电阻的串联和欧姆定律，I =11U R R +，即：0.05A=9V70R +Ω，电阻箱R 应接入电路的阻值：R ＝110Ω；2．（5）由P 损=I 2R 知，P 损和I 、R 有关，为保证用户的电器正常工作，I 不能改变，只能减小R ，两地输电线的电阻R 和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R 达到减小输电线的损失。
初中物理《电学》中考专项复习典型考试题100题汇总(附答案)
初中物理《电学》中考专项复习典型考试题100题汇总（附答案）一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等,粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线,长度分别为3米和1米,20℃时它们的电阻之比为3：1,当温度上升到40℃,它们的电阻之比是（横截面积变化不计）（）A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是（）A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线,若长度相同,则细的导线电阻大C．长度相同的两根导线,细的导线电阻一定大D．粗细相同的两根导线,长的导线电阻一定大4．有关导体电阻的说法,正确的是（）A．粗细相同的两根导线,长度大的,电阻一定大B．长度相同的两根导线,横截面积小的,电阻一定大C．同种材料制成的长短相同的两根导线,横截面积小的,电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中,当滑片向左移动时,要使电阻减少,下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是（）A．a和c B．b和c C．a和d D．b和d7．图14,A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图,当滑片向右滑动时,连入电路的电阻变小的为（）8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间,为使电压表读数变小,问触头P应该：（）A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示,为一电阻箱结构示意图,下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A．只拔出铜塞a、b,接入电路电阻为7欧姆B．只拔出铜塞c、d,接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆,只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出,接入电路的电阻最小10．图17为电阻箱结构示意图,要使连入电路的电阻为7欧姆,应将铜塞插入插孔的是（）A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是（）A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中,在连接电路时,下列注意事项中,其中不必要的一点是（）A．连入变阻器时,应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时,应先将电键打开D．伏特表应与待测电阻并联,安培表应与待测量电阻串联,并使它们的“+”接线柱,靠近电源的“+”极一端14．在图18所示的电路中,有可能造成电源和安培表都损坏的是（）15．如图19所示,a、b、c表示的是伏特表或安培表,当K1、K2都闭合时,下列正确说法是（）A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表,而a是伏特表C．a、b是伏特表,而c是安培表16．某同学做实验时,如图20连接电路,闭合电键后,灯泡正常发光,但安培表指针不动,伏特表读数正常,那么有可能是（）A．安培表已被烧坏,致使电路不通B．安培表完好,但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21,电键K合上,电灯L1、L2都不亮,伏特表示数为6伏特,出现此现象的原因是（）A．L1短路,L2断路B．L1断路,L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K,小灯泡L1、L2都发光,那么,下列图22中错误的是（）二、填空题20．如图23所示的导线,A处导线的直径大于B处导线的直径,那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。

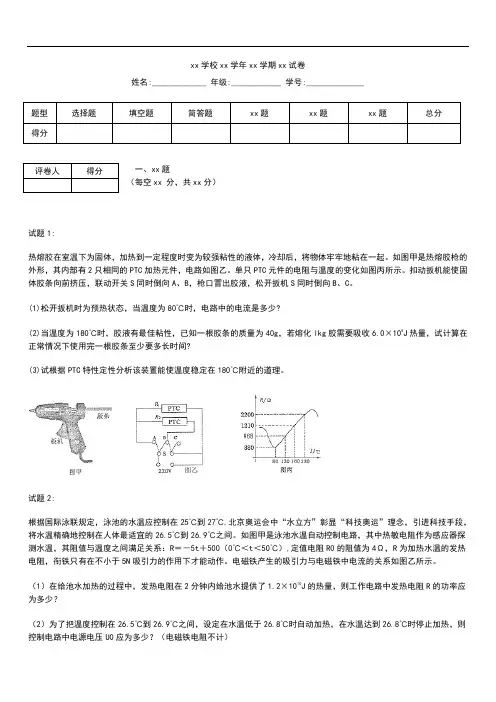

初中物理 中考模拟电学综合训练题.docx
xx学校xx学年xx学期xx试卷姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）试题1:热熔胶在室温下为固体，加热到一定程度时变为较强粘性的液体，冷却后，将物体牢牢地粘在一起。
如图甲是热熔胶枪的外形，其内部有2只相同的PTC加热元件，电路如图乙。
单只PTC元件的电阻与温度的变化如图丙所示。
扣动扳机能使固体胶条向前挤压，联动开关S同时倒向A、B，枪口冒出胶液，松开扳机S同时倒向B、C。
(1)松开扳机时为预热状态，当温度为80℃时，电路中的电流是多少?(2)当温度为180℃时，胶液有最佳粘性，已知一根胶条的质量为40g，若熔化lkg胶需要吸收6.0×105J热量，试计算在正常情况下使用完一根胶条至少要多长时间?(3)试根据PTC特性定性分析该装置能使温度稳定在180℃附近的道理。
试题2:根据国际泳联规定，泳池的水温应控制在25℃到27℃.北京奥运会中“水立方”彰显“科技奥运”理念，引进科技手段，将水温精确地控制在人体最适宜的26.5℃到26.9℃之间。
如图甲是泳池水温自动控制电路，其中热敏电阻作为感应器探测水温，其阻值与温度之间满足关系：R＝－5t＋500（0℃＜t＜50℃）,定值电阻R0的阻值为4Ω，R为加热水温的发热电阻，衔铁只有在不小于5N吸引力的作用下才能动作。
电磁铁产生的吸引力与电磁铁中电流的关系如图乙所示。
（1）在给池水加热的过程中，发热电阻在2分钟内给池水提供了1.2×1010J的热量，则工作电路中发热电阻R的功率应为多少？（2）为了把温度控制在26.5℃到26.9℃之间，设定在水温低于26.8℃时自动加热，在水温达到26.8℃时停止加热，则控制电路中电源电压U0应为多少？（电磁铁电阻不计）评卷人得分（3）为了便于工作人员观察发热电阻是否在加热，请你在图中画出改进电路，并说明发热电阻是否在加热的判断方法。
初三物理电学考试题及答案
初三物理电学考试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 米B. 安培C. 伏特D. 欧姆答案：B2. 以下哪个不是导体？A. 铁丝B. 铜线C. 塑料D. 铝箔答案：C3. 欧姆定律的公式是：A. I = V/RB. V = IRC. R = V/ID. 以上都是答案：D4. 以下哪个因素会影响电阻的大小？A. 材料B. 长度C. 温度D. 以上都是答案：D5. 串联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 与各部分电阻无关答案：C6. 并联电路中，总电阻与各部分电阻的关系是：A. 等于最大电阻B. 等于最小电阻C. 等于各部分电阻之和D. 比任何一个分电阻都小答案：D7. 电池串联时，总电压是：A. 等于单个电池电压B. 等于单个电池电压的一半C. 等于单个电池电压的两倍D. 等于各个电池电压之和答案：D8. 电池并联时，总电流是：A. 等于单个电池电流B. 等于单个电池电流的一半C. 等于单个电池电流的两倍D. 等于各个电池电流之和答案：A9. 电能的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：A10. 电功率的单位是：A. 焦耳B. 瓦特C. 库仑D. 安培答案：B二、填空题（每空1分，共10分）11. 电流通过导体时，导体发热，这是电流的____效应。
答案：热12. 家庭电路中的电压是____伏特。
答案：22013. 电阻的单位是____。
答案：欧姆14. 串联电路中，电流处处相等，而并联电路中，干路电流等于各支路电流的____。
答案：之和15. 电能表是用来测量____的仪器。
答案：电能三、简答题（每题5分，共10分）16. 请简述串联电路和并联电路的特点。
答案：串联电路中，电流处处相等，总电阻等于各部分电阻之和，电压分配不均；并联电路中，电压处处相等，总电阻比任何一个分电阻都小，电流分配不均。
初中物理中考复习 电学综合测试卷(包含答案)
电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。
下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。
初中物理电学中考综合测试题 及详细答案解析
初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．（3）根据（1）知当人体身高越高时，R2接入电路中的电阻越大，电路中的总电阻越大，根据P＝2UR知电路的总功率越小，测量仪消耗电能越慢。
（2019·江苏中考模拟）如图甲所示为一款能自动清扫地面的扫地机器人。
机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线来侦测障碍物。
当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电。
表一为某扫地机器人的部分参数。
电池容量指放电电流与放电总时间的乘积。
表一：机器人中吸尘电机的吸入功率是衡量其优劣的重要参数，测得某吸尘电机的吸入功率与真空度、风量间的对应关系如表二。
真空度指主机内部气压与外界的气压差。
风量指单位时间内通过吸尘电机排出的空气体积。
吸尘电机吸入功率与输入功率的比值叫做效率。
表二：（1）机器人工作时，主机内部的气压_____（选填“大于”、“小于”或“等于”）大气压而产生吸力。
若该机器人向障碍物垂直发射超声波，经过0.001s收到回波，则其发射超声波时与障碍物间的距离为_____ cm．（设超声波在空气中的传播速度为340m/s）（2）该机器人正常工作时的电流为_____A ；充满电后至下一次自动充电前能够连续正常工作的最长时间为_____min 。
（3）由表二数据可知，当风量为0.015m 3/s 时，若吸尘电机的输入功率为25W ，此时其效率为_____%；上述风量下，10min 内通过吸尘电机排出的空气质量为_____kg ．（取ρ空气＝1.3kg/m 3）（4）光敏电阻是制作灰尘传感器的常用元件。
图乙为某机器人中吸尘电机内部的光敏电阻的控制电路，两端总电压U 0恒定（U 0＜12V ），R G 为光敏电阻，其阻值随空气透光程度的变化而变化，R 0为定值电阻。
初三电学考试题及答案
初三电学考试题及答案一、选择题（每题3分，共30分）1. 电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 以下哪个选项不是导体？A. 铁丝B. 铜线C. 橡胶D. 盐水答案：C3. 欧姆定律描述的是：A. 电流与电压的关系B. 电流与电阻的关系C. 电压与电阻的关系D. 电流与功率的关系答案：A4. 串联电路中，总电阻与各分电阻的关系是：A. 等于各分电阻之和B. 等于各分电阻之积C. 等于各分电阻的倒数之和D. 等于各分电阻的平方和5. 并联电路中，总电流与各支路电流的关系是：A. 等于各支路电流之和B. 等于各支路电流之积C. 等于各支路电流的倒数之和D. 等于各支路电流的平方和答案：A6. 电功率的单位是：A. 焦耳B. 瓦特C. 伏特D. 安培答案：B7. 以下哪个选项是电能的单位？A. 瓦特B. 焦耳C. 库仑D. 安培答案：B8. 家庭电路中，电灯与插座的连接方式是：A. 串联B. 并联C. 混联D. 独立答案：B9. 以下哪个选项是电磁波的传播不需要介质？B. 光波C. 无线电波D. 机械波答案：C10. 以下哪个选项是电容器的特性？A. 储存电荷B. 储存能量C. 储存电压D. 储存电流答案：A二、填空题（每题3分，共30分）1. 电荷的定向移动形成______。
答案：电流2. 电路中，电阻的单位是______。
答案：欧姆3. 家庭电路中的电压是______伏特。
答案：2204. 电流通过导体时，导体发热的现象称为______。
答案：焦耳热5. 电能表是用来测量______的仪表。
答案：电能6. 电磁铁的磁性强弱与______有关。
答案：电流大小7. 电容器的电容大小与______有关。
答案：两极板间的距离8. 电感器的电感大小与______有关。
答案：线圈的匝数9. 家庭电路中，开关应该与______串联。
答案：用电器10. 电能的单位是______。
答案：焦耳三、计算题（每题10分，共40分）1. 已知一个电阻为10欧姆，通过它的电流为2安培，求电阻两端的电压。
中考物理总复习《电学实验》专项测试题(附带答案)
中考物理总复习《电学实验》专项测试题(附带答案）学校:___________班级：___________姓名：___________考号：___________ 1．（1）在“探究串联电路的电压关系”的实验中，如图1.①根据电路图，在连接电路时，开关应处于（选填“闭合”或“断开”）状态。
①连接好电路，闭合开关，若L2断路，则电压表（选填“有示数”或“无示数”）。
（2）在“探究并联电路的电流关系”的实验中。
①某组实验中测出了L1、L2支路和干路上的电流分别为I A、I B和I C，I A=0.54A，I B的示数如图2所示，则I C= A。
根据多次测量实验结果，在误差允许范围内，你认为多次实验的目的是。
2．在“探究导体的电流跟电阻的关系”实验中，老师提供的器材有：电源（电压恒为3V），电流表、电压表和开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、30Ω，50Ω），滑动变阻器（规格是“20Ω，2A”），导线若干。
（1）图甲是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
( )（2）在开关闭合前，应将滑动变阻器的滑片滑至最（选填“左”或“右”）端。
（3）电路连接无误后，闭合开关，小明先后将5Ω和10Ω的电阻分别接入电路，移动滑片P进行了二次实验，数据如图乙表格所示，小明紧接着再将20Ω的定值电阻替换10Ω的电阻后，直接读出电流表示数示为A。
（4）小明为了使实验能继续顺利进行，还可以使用的定值电阻有。
（写出具体的电阻值）（5）小明将电阻换成标有“2.5V”字样的小灯泡，测量其不同电压下的电功率。
①正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是；①排除故障，继续实验，根据实验数据画出I﹣U图像（如图丙）。
由此可求出小灯泡正常发光时的功率为W；（6）完成上述实验后，小明又利用上述器材重新设计了电路（增加了一个滑动变阻器）如图丁，测量另一个小灯泡的额定功率，这个小灯泡正常工作的电流为I1。
2020年初中物理电学中考综合测试题 及详细答案解析
R = = =20Ω ；由图知，当滑片 P 位于最右端时，R 与 R 的最大阻值串联， I 0.9A2020 年初中物理电学中考综合测试题 及详细答案解析一、电磁学综合题1． 。
（2019·广东中考模拟）如题 1 图所示电路，电源电压恒定。
闭合开关，当滑动变阻器 R 2 的滑片 P 从最右端滑到最左端的过程中，R 1 的 I ﹣U 关系图象如图所示，求：（1）R 2 的最大阻值；（2）滑动变阻器的滑片位于中点时，V 2 的示数；（3）在图 2 中画出滑片从最右端滑到最左端过程中 A 与 V 2 示数的 I ﹣U 关系图象。
【答案】（1）40Ω；（2）9V ；（3）见解答。
【解析】【详解】由电路图可知，R 1、R 2 串联，电压表 V 1 测 R 1 的电压，电压表 V 2 测 R 2 的电压，电流表测电 路中的电流，已知 R 1 的 I ﹣U 关系图象如图 2 所示。
（1）当滑片 P 位于最左端时，只有 R 1 工作，电路中的电流最大，由图象可知最大电流 I 1 ＝0.9A ，此时 R 1 的电压为 18V ，则电源电压：U ＝U 1＝18V ，R 1 的阻值：U 18V 11 12 1==40Ω；I＝R+R′＝20Ω+20Ω＝40Ω，此时电路中的电流为：I=U==0.45A，此时R两串40Ω电路中电流最小为I2＝0.3A，此时R1的电压为6V，则R2两端电压为：U2＝U﹣U1′＝18V﹣6V＝12V，由欧姆定律可得，R2的最大阻值：R2=U212V0.32（2）当滑片处于中点时，滑动变阻器连入电路的阻值为20Ω，则串联电路的总电阻：R串18V12R2端的电压：U2'=IR2'＝0.45A×20Ω＝9V，即V2表的示数为9V；（3）当滑片在最左端时V2的示数为0，此时电流最大0.9A，根据题（1）中的计算可知，滑片在最右端时V2的示数为12V，此时电流是0.3A，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，滑动变阻器接入电路的电阻减小，电路电流减小，电流表示数减小，由U1=IR1可知，定值电阻R1两端电压减小，由串联电路的电压规律可知，滑动变阻器的电压U2减小，因U1线性变化，则U2也是线性变化的，在坐标系中描出（0V，0.9A）、（12V，0.3A）两个点，用直线连接即可，则滑片从最右端滑到最左端过程中A与V2示数的I﹣U关系图象如下：2．（4）电饭锅工作时，消耗电能，产生内能，将电能转化为内能；标准气压下水的沸点为100℃，由图可知，按钮开关跳起时的温度为103℃，故用此电饭锅烧水，水沸腾后按钮开关不会自动跳起。
2020-2021中考物理专题《电路类问题》综合检测试卷含答案
一、初中物理电路类问题1．如图，电源电压保持不变，闭合开关后，将滑动变阻器R 2的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表A 的示数变大，电压表V 2的示数变小B ．电压表V 2 的示数与电流表A 的示数的比值不变C ．电流表A 的示数变小，电压表V 2的示数不变D ．电压表V 1与电压表V 2的示数之和不变【答案】D【解析】【分析】【详解】 A ．由电路图可知，R 1与R 2串联，电压表V 1测R 1两端的电压，电压表V 2测R 2两端的电压，电流表测电路中的电流，将滑动变阻器R 2的滑片P 向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由=U I R可知，电路中的电流变小，即电流表A 的示数变小，故A 错误；B ．由电压表V 2 的示数变大、电流表A 的示数变小可知，电压表V 2的示数与电流表A 的示数的比值变大，故B 错误；C ．由=U IR 可知，R 1两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，所以，R 2两端的电压变大，即电压表V 2的示数变大，故C 错误；D ．因电源电压保持不变，两电压表的示数之和即为电源的电压，所以，电压表V 1与电压表V 2的示数之和不变，故D 正确。
2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆【答案】ABD【解析】【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为: 23U R I=故C 项错误； D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如实物图所示，以下判断正确的是( )A ．灯L 1与灯L 2并联，电压表测灯L 1两端的电压B ．灯L 1与灯L 2并联，电压表测灯L 2两端的电压C ．灯L 1与灯L 2串联，电压表测灯L 1两端的电压D ．灯L 1与灯L 2串联，电压表测灯L 2两端的电压【答案】C【解析】【分析】【详解】由实物图可知,电流从正极出发经开关、电流表、灯泡L 2、L 1回负极,电压表并联在L 1两端，则灯L 1与灯L 2串联，电压表与灯L 1并联，所以电压表测灯L 1两端的电压，故C 正确，ABD 错误．故选C.4．如图所示的电路中，闭合开关时，下列说法正确的是（ ）A ．两个灯泡串联B ．开关只能控制灯L 1C ．电流表测的是灯泡L 1的电流D ．电流方向从电流表到开关【答案】C【分析】【详解】A．由图可知，两灯泡并列连接，因此两个灯泡并联，故A错误；BD．电流从电源正极流出，再到开关，然后分为两条路径，一条从电流表到灯L1，另一条经过灯L2；汇合后回到负极，则开关控制整个电路，故BD错误；C．电流表A串联在L1支路上，测通过灯泡L1的电流，故C正确。
中考物理计算题专题《电学综合题》专项训练(解析版)
«电学综合题》一、计算题1.如图所示，R o 是阻值为80Q 的定值电阻，R 为滑动变阻器，其上标有“ 100Q3A ” 字样，电流表 Ai 的量程为0〜0.6A ,电流表A 2的量程为0〜3A ,灯泡上标有 “ 8V 1.6W ” 字样。
求：(1) 灯泡的额定电流；(2) 闭合开关S ,断开开关 ◎、S 2时，灯泡正常发光，求电源电压的大小； (3)开关S 、0、S 2都闭合时，在不损坏电流表的前提下，求 R 消耗电功率的最小 值和最大值。
如图所示的电路中，电源电压保持不变，灯 L 标有“12V12W ”的字样，R 2=12 Q,当S i 、S 2都闭合时。
电流 表示数为1.2A .这时灯L 正常发光(忽略温度对灯丝电 阻的影响)，求：(1) 电源电压； (2) 电阻R 1的阻值；(3) 若将开关◎、S 2都断开。
此时灯 L 实际消耗的功率是多少?3.图甲为雯雯家新买的电煲锅，它有加热和保温两种功能。
图乙是其简化电路。
当S接a 时，电煲锅加热；当S 接b 时，电煲锅保温。
已知：电源电压为220V. R 1=55 Q, 加热时总功率与保温时总功率的关系为：P 加热=5P 保温.[c 米饭=4 X103J/ ( kg?°C)]求：(1) 若电煲锅内装有1kg 米饭，从12C 加热到100C ，米饭吸收多少热量？2.(2)电阻R2的阻值为多少？(3 )若电煲锅的热效率为80%，加热这些米饭需要多长时间？4. 如图所示，图甲是电阻 R i 和电阻R 2的电流随电压变化图象，将它们按图乙所示接 入电路中，滑动变阻器上标有“ 20Q1A ”字样，电源电压不变。
(1) 当只闭合开关 0,滑片P 位于a 端时，电阻R i 的实际功率为1W ,求电源电 压。
(2) 当把滑片P 移到b 端，同时闭合开关 S i 、S 2时，电阻R i 的实际功率为9.6W , 求电流表的示数。
5.如图所示，电源电压恒定，R i =30 Q,闭合开关S ,断开开关Si ,电流表示数是0.3A .当闭合S 、Si 时，发现电流表 示数变化了 0.2A ，求： (1) 电源电压； (2) R 2的阻值是多少？(3) 当闭合S 、S i 时，电路消耗的总功率。
初三电学物理考试题及答案
初三电学物理考试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时会产生热量，这种现象称为：A. 电流的热效应B. 电流的磁效应C. 电流的化学效应D. 电流的光效应答案：A2. 电阻的基本单位是：A. 欧姆B. 伏特C. 安培D. 焦耳答案：A3. 以下哪个不是导体：A. 铁丝B. 铜丝C. 塑料D. 铝丝答案：C4. 欧姆定律的公式是：A. V = IRB. P = IVC. I = V/RD. R = V/I答案：A5. 串联电路中总电阻与各部分电阻的关系是：A. 等于其中最小的电阻B. 等于各部分电阻之和C. 等于各部分电阻之差D. 无法确定答案：B6. 并联电路中总电阻与各部分电阻的关系是：A. 等于其中最小的电阻B. 等于各部分电阻之和C. 等于各部分电阻之积D. 小于其中最小的电阻答案：D7. 电流表的正确使用方法是：A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对答案：A8. 电压表的正确使用方法是：A. 串联在电路中B. 并联在电路中C. 直接接在电源两端D. 以上都不对答案：B9. 以下哪个不是电能的单位：A. 焦耳B. 千瓦时C. 伏安D. 瓦特答案：D10. 电功率的计算公式是：A. P = IVB. P = V^2/RC. P = I^2RD. 所有选项都是答案：D二、填空题（每空1分，共10分）11. 电流的国际单位是________。
答案：安培（A）12. 电阻的国际单位是________。
答案：欧姆（Ω）13. 电压的国际单位是________。
答案：伏特（V）14. 电功率的国际单位是________。
答案：瓦特（W）15. 欧姆定律表明电流与电压的关系是________。
答案：电流与电压成正比，与电阻成反比16. 串联电路中，电流处处________。
答案：相等17. 并联电路中，电压处处________。
答案：相等18. 电能表是用来测量________的仪器。
初中物理中考电学实验测试综合卷检测试题(4)答案
初中物理中考电学实验测试综合卷检测试题(4)答案一、电压电阻中考物理电学实验1．小东和小文利用如图所示的电路探究串联电路中用电器两端电压的关系。
(1)小东操作的主要实验过程如下：① 断开开关，将滑动变阻器的滑片P放在阻值最大处，根据电路图连接实验电路；② 检查电路无误后，闭合开关，调整滑动变阻器的滑片P 到适当位置，正确读出电压表V1与V2的示数，记录在实验数据记录表中；③ 仿照上述步骤又进行了五次实验。
实验数据如下表。
U1/V0.8 1.2 1.5 1.8 2.2 2.5U2/V0.8 1.2 1.5 1.8 2.2 2.5小东通过分析实验数据，得出结论：串联电路中各用电器两端电压相等。
小文不同意小东的观点，提出了实验改进建议。
请简述小文的实验改进措施：① ________；② _________。
(2)请你帮助小文画出他所需要的实验数据记录表_____。
解析：应该使用不同规格的电阻R1和R2应该把电压表V并联在滑动变阻器的两端U/VU1/VU2/V【分析】【详解】(1)[1]从表中数据可知，电压表V1与V2的示数相同，而串联电路电流相等，根据URI可知，R1和R2的阻值大小相等，应该让R1和R2的阻值大小不等，这样就不会得出串联电路中各用电器两端电压相等这种结论；[2]应该把电压表V并联在滑动变阻器的两端，这样可以通过探究三个电压表的示数关系，从而探究串联电路中用电器两端电压的关系；(2)[3]三个电压表，那么每次实验要记录三组数据，实验数据记录表如下表所示。
U/VU 1/V U 2/V2．用甲图测小灯泡电阻．灯泡正常发光的电压为2.5V ．（1）当小灯泡正常发光时，电流表的示数如图乙所示，此时电流表的示数为_______A ，小灯泡的电阻为_______Ω；（2）若闭合开关，电流表和电压表的指针都发生偏转，而小灯泡不亮．其可能原因是_______（说出一种即可）；（3）若一个电表发生故障，但有已知的定值电阻R 0可提供的情况下，下列电路中不能测出小灯泡电阻的是_______．解析：2 12.5 滑动变阻器接入电路的阻值太大或电源电压太低 D 【解析】 【分析】 【详解】（1）当小灯泡正常发光时，电流表的示数如图乙所示，电流表选用0~0.6A 量程，分度值为0.02A ，此时电流表的示数为0.2A ，由欧姆定律，小灯泡的电阻为：2.5V 12.50.2AU R I ===Ω； （2）若闭合开关，电流表和电压表的指针都发生偏转，说明电路是连通的，小灯泡不亮，可能原因是滑动变阻器接入电路的阻值太大或电源电压太低，灯泡实际功率太小所致； （3）A ．由电路图可知，S 断开时，两电阻串联，电压表测待测电阻的电压U x ；S 闭合时，R 0短路，电压表测电源电压U ，根据串联电路电压的规律，可得出S 断开时定值电阻的电压U 0=U –U x ，由欧姆定律可求电路中的电流0xU U I R -=，从而得出待测电阻的大小 00x xx U U R R I U U ==-，故A 不符合题意．B ．S 断开时，电流表测通过定值电阻的电流I 0，由欧姆定律可求出电源电压U=I 0R 0； S 闭合时，电流表测并联电路干路的电流I ，根据并联电路各支路互不影响，两电阻并联时，通过定值电阻的电流大小不变，故根据并联电路电流的规律可知，通过待则电阻的电流I x =I-I 0，由欧姆定律可求待测电阻大小000x x I R UR I I I ==-， 故B 不符合题意．C ．S 断开时，两电阻串联，电流表测电路中的电流I ，根据电阻的串联和欧姆定律可得电源电压的表达式U =（R x +R 0）I ；S 闭合时，为R 0的简单电路，电流表测通过R 0的电流I 0，由欧姆定律可得电源电压的表达式U =I 0R 0，根据电源电压不变，则（R x +R 0）I =I 0R 0，可求待测电阻大小为00(x I I R R I-=）， 故C 不符合题意．D ．无论开关断开与闭合，电压表都测电源电压，故不能测量待测电阻的大小．故答案为D ．3．小刚和小强在组成串并联电路的实验中. （1）在连接电路过程中，开关应该是__________的．（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将__________ (选“发光””不发光”)，出现__________现象．（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c 这一根导线，就能成为两灯_______联的正确电路．小强将多余的c 导线拆除以后，闭合开关S 时，小电灯L 1、L 2都不亮．用一段导线的两端接触A 、B 两点时，两灯都不亮；接触C 、D 两点时，两灯也不亮；接触E 、F 两点时，只有灯L 1亮．对此，下列判断中正确的是__________ (A ．灯L 1开路 B ．灯L 2开路 C ．开关S 开路 D ．灯L 2短路)（4）小强认为，在小刚连接的电路中，如果将某根导线的一端移接到另一位置，电路就能成为两灯并联的正确电路了．请在图中要移接的导线上打上“×”号，并画出改动后的导线． （______）解析：（1)断开 （2)不发光，短路 （3)串,B （4)【解析】试题分析：（1）在连接电路过程中，开关应该是断开的．（2）闭合开关，电流从电源正极经导线A.开关、导线B.C.e回到电源负极，没有经过任何用电器，造成电源短路，两个灯泡都不发光．（3）拆除导线c，电流经导线A.开关、导线B.灯泡L1、导线D.灯泡L2、导线e回到电源负极，电路只有一条电流的路径，两灯串联．闭合开关S时，小电灯L1、L2都不亮，电路存在断路．用一段导线的两端接触A.B两点时，两灯都不亮；接触C.D两点时，两灯也不亮；说明此两种情况下，电路仍是断路．接触E、F两点时，只有灯L1亮．导线、电源与灯L1构成通路，故障位置是灯L2开路，答案为B．（4)将导线b从D点拆下，接到C点，灯L1、L2并联．考点：电路4．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又熄灭．根据上述现象，你_____（选填“能” 或“不能”）断定这两只小灯泡是串联的，你的依据是_______．（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．小明猜想灯L2不亮的原因可能是：①灯L2两接线柱CD短路；②灯L2发光太暗，为了验证他的猜想是否正确，小明把灯L2从灯座上拧下来后，发现灯L1仍发光，则他的猜想_______（填序号）是合理的．（3）排除故障后，他用如图方式测量电流，他发现电流表甲和乙的示数分别为0.18A和0.16A，为什么两个电流表示数不同呢？小明认为电流先达到电流表甲，经过灯L2时被消耗了一些，因此到达电流表乙时会少一些．为了验证他的猜想是否正确，以下操作不可行的是________A、将乙电流表用甲电流表代替再测电流B、将L1 L2对调位置C、将甲乙两个电流表的位置对调D、将电源正负极对调．（4）小亮想借助这个装置“探究串联电路电压的特点”，他先将电压表接在L1两端并读出电压表的示数为2.4V；再测L2两端的电压时，他没有拆下电压表，只是将电压表原来接在A接线柱处的导线改接到L2右侧D接线柱上．他的这一操作错误是_______。
初三电学物理综合题
初三电学物理综合题
电学物理是初中学生学习的一门重要科目，它涉及到电流、电压、电阻等基本概念，同时也包括了一些电路的基本原理和应用。
下面我们来看一些初三电学物理综合题，帮助大家复习和巩固所学知识。
1. 电流的方向问题。
如果一根导线中的电子流动方向是从左向右，那么实际电流的方向是什么？为什么？
2. 串联电路和并联电路。
画出一个简单的串联电路和并联电路示意图，并说明它们的特点及应用。
3. 电压、电流和电阻的关系。
电压、电流和电阻之间的关系是怎样的？请用公式表示，并解释其物理意义。
4. 电阻的计算。
如果已知一个电路中的电压和电流，如何计算电路中的总电阻？
5. 电功率的计算。
如果已知一个电路中的电压和电阻，如何计算电路中的电功率？
以上是一些初三电学物理综合题，希望大家能够认真对待，巩固所学知识，做到理论联系实际，提高自己的电学物理水平。
祝大家学习进步！。
初中物理电学综合试卷附答案解析
物理电学试题一、选择题1．下列物理量的单位不是“焦耳”的是( )A．热量 B．功C．功率 D．能量2. 两只灯泡串联在电路中，其中一只亮，另一只不亮，这原因可能是（）A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，通过不亮灯泡的电流较小3. 甲、乙两电炉并联在同一电源上，各有开关控制，甲炉电阻是乙炉的4倍，要两电炉产生同样多的热量则应：（）A. 甲通电时间是乙的4倍B. 乙通电时间是甲的4倍C. 甲、乙通电时间一样长D. 不知道额定电压无法比较4. 分别标有“6V，2W”和“12V，8W”的两个灯泡，串联后接在电路中，为使其中一个恰能正常发光，加在电路两端的电压应是（）A、6VB、12VC、18VD、24V65. 有两个灯泡，L1标有“6V，3W”的字样，L2没有标记测得L2电阻为，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是（）A. 12V，3WB. 12V，1.5WC. 9V，3WD. 9V，1.5W6.如图所示，置于通电螺线管内能自由转动的小磁针是静止的，则线圈两端的磁极和电源的正负极分别是 ( ) 。
A．线圈右端为N极，电源右端为正极B．线圈右端为N极，电源右端为负极C．线圈右端为S极，电源右端为正极D．线圈右端为S极，电源右端为负极7. 有一个额定电压为220伏的电炉，想把它接在110伏的电路上，而不改变电炉的功率，办法是（）A. 把电炉的电阻丝截去一半B. 把电炉的电阻丝截成相等的两段，再并联起来C. 用另一根和它相同的电阻丝串联D. 用另一根和它相同的电阻丝并联8. 如图3所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最小的是9．如图5所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，不能间接求出灯泡电功率的电路图是( )10. 将标有“220V 200W”和“220V 40W”的两灯泡串联后，接入380伏的电路中，将会烧坏的是( )A.“40W”的灯泡B.“200W”的灯泡C.“40W”和“200W”的灯泡D.无法确定二. 填空题：（总分30分，每空1分）11. 家庭电路中电流过大的原因是__ ___或____ ______。
初中物理电学中考综合测试题 及答案
初中物理电学中考综合测试题 及答案一、电磁学综合题1．(3) 照明灯使用6小时所消耗的电能是：6100W 63600s=2.1610J W Pt ==⨯⨯⨯。
（2019·浙江中考模拟）如图甲是空调温控装置原理的简化电路,线圈电阻不计,电源电压为 6V,R 1为电阻箱,R 2 是热敏电阻,其阻值随温度变化图线如图乙。
当继电器线圈中的电流大于或等于 15mA 时,继电器的衔铁被吸合,接通右边的受控电路,使空调工作。
若电阻 R 1 调到150Ω,室温升至t 时恰能接通受控电路（1）若空调工作时功率为 2kW,则连续工作3 小时需消耗电能____________度（2）若要在较高温度下接通受控电路,应将 R 1 的阻值适当__________________（选填“增大”或“减小”）。
（3）通过计算说明,接通受控电路时的温度t 为多少℃_______? 【答案】6 增大 30 【解析】 【详解】（1）空调消耗的电能：W =Pt =2kW ×3h=6kW •h=6度；（2）由电路图可知，R 1和R 2串联，电路总电阻等于各个电阻之和，R 2阻值随温度的升高而减小，那么要想在较高温度下接通受控电路，应将R 1的阻值适当增大；2．R 1=111V0.02AU I ==50Ω； 查表得：F =250N ；由杠杆的平衡可得：Gl OB =Fl OA ，G =OA OB 250N 2=1Fl l ⨯=500N 。
（2019·江苏中考模拟）如图甲所示为某初中小组设计了一种测定风力的装置，迎风板与压敏电阻R x 连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力变化而变化，其阻值R x 与风对迎风板的作用力F 关系如图乙所示．已知电源电压恒定，定值电阻R =5Ω，灯泡L 标有“6V 6W ”的字样（不考虑灯丝电阻的变化），电压表的量程为0～3V ．闭合开关S ，无风时电压表的示数为2.5 V ．（1）灯泡L 的电阻为多少？．（2）求无风时，压敏电阻R x 消耗的电功率？ （3）求该装置所能测量的风对迎风板的最大作用力？（4）若提高该装置所能测量的风对迎风板的最大作用力，请说出两种改进方法． 【答案】（1）6 （2）1.75W （3）300N （4） ①串联一个定值电阻 ②减小电源电压 【解析】 【详解】（1）灯泡L 的电阻为：L R =2U P =26V 6W（）=6Ω； （2）由图甲可知是一个串联电路，电压表测定值电阻R 两端的电压，无风时电压表的示数为2.5 V ，定值电阻R =5Ω，根据串联电路电流特点得，电路中的电流为：I =U R =2.5V5Ω=0.5A ，由图象乙可知，当无风时，电阻Rx =7Ω，则此时压敏电阻R x 消耗的电功率：x P =2x I R =20.5A ⨯（）7Ω=1.75W ；电源电压为U =2.5V+0.5A ⨯（6Ω+7Ω）=9V ；（3）由甲电路图可知，R 与Rx 串联，电压表测R 两端的电压，由图乙可知，风力最大时，Rx 的阻值最小，电路中的总电阻最小，由U =IR 可知，R 两端的电压最大，即电压表的示数最大，电压表的量程为0～3V ，所以R 两端的电压最大为3V ，由I =UR可知，电路中的电流增大，此时电路中的电流为I '=3V5Ω=0.6A ，L I 额=P U 额额=6W 6V =1A >0.6A ，灯安全，因串联电路中总电压等于各分电压之和，所以，Rx 两端的电压：Ux =U -U R -L U =9V-3V-0.6A ⨯6Ω=2.4V ，因串联电路中各处的电流相等，所以压敏电阻的阻值：R ′x =2.4V0.6Ax U I ='=4Ω，由图象可知，该装置所能测量的最大风力为300N ；3．（2019·河北中考模拟）在如图所示的电路中，电源电压保持不变,滑动变阻器R 2上标有“100Ω 1A ”字样。
初中物理电学中考综合测试题 及详细答案解析
初中物理电学中考综合测试题及详细答案解析一、电磁学综合题1．R2= R总-R1=484Ω-48.4Ω=435.6Ω.（2019·天津中考模拟）（一）小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路。
器材：6V新蓄电池，规格为“2.5V0.5A”的新灯泡L、定值电阻R0、开关S、导线若干。
（1）请在图甲中以笔画线代替导线完成电路连接。
要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭。
（______）（二）数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降。
（2）小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低。
闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏。
小泽猜想2：可能是长期使用，灯泡自身发生了变化。
因为他发现灯泡玻璃壳内壁发黑。
灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）。
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固（三）小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像。
（3）请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端。
（______）（4）请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像。
（______）【答案】详见解析 4.5 A 详见解析 0.4 详见解析【解析】【分析】根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象。
根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象。
完成解答。
【详解】（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理电学中考综合测试题一、选择题（每题有且仅有一个答案是正确的。
每题2分，共40分） 1、下列情况中不属于．．．防止电热危害的是 A ．电视机的后盖有许多孔 B ．电脑机箱内有小风扇C ．电动机外壳有许多散热片D ．家电长时间停用，隔一段时间应通电一次 2、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面叙述最合理的是 A ．因铁线坚硬，应选铁线 B ．因铝线易于架设，应选铝线 C ．因铁较便宜，应选铁线 D ．因铝线电阻小，应选铝线 3、关于如图1所示的电表的下列说法中，不正确．．．的是（ ） A ．它是一个电压表 B ．它的示数一定是1．7VC ．它的示数可能是8．5VD ．它有一个负接线柱和两个正接线柱 4、小明做作业时，发现电灯忽明忽暗，原因可能是（ ） A ．灯泡的实际电压发生了改变 B ．灯泡的额定功率发生了改变 C ．灯泡的额定电压发生了改变 D ．灯泡烧坏了 5、关于电压，下列说法正确的是（ ）A ．有电源就一定有电压且有电流B ．同一个小灯泡在不同的电压下的亮度是一样的C ．电压是形成电流的条件之一D ．有电压就一定能形成电流 6、关于磁场的有关说法正确的是（ ） A ．磁感线是磁体周围真实存在的曲线 B ．磁体间的相互作用是通过磁场发生的C ．磁场中某一点小磁针静止时N 极所指的方向跟该点的磁场方向相反D ．在磁体外部，磁感线从磁体的南极出来回到磁体的北极 7、下列用电器中，没有使用到电磁铁的是（ ）A ．电炉B ．电磁起重机C ．电磁继电器D ．电铃8、某同学做测量小灯泡电功率的实验时，刚一试触，就发现电流表的指针迅速摆动到最大 刻度，发生这种情况的原因可能是（ ）A ．电流表的正负接线柱接反了B ．待测电阻的绕线断了C ．线路接错了，某处发生了短路D ．无法判断 9、一段导体两端的电压是4．0V 时，导体中的电流是1．0A ，如果将其两端的电压减小到2．0V ，导体中的电流变为（ ）A ．2．0AB ．0．25AC ．3．0AD ．0．50A10、某家用电器正常工作时，测得通过它的电流为4A ，则此电器可能是下列中的（ ） A ．家用空调机 B ．电视机 C ．家用洗衣机 D ．电风扇 11、下列通信工具中，不是．．利用电磁波来传递信息的是（ ） A ．手机 B ．无线对讲机 C ．固定电话 D ．电视机 12、在“伏安法测电阻”的实验中，滑动变阻器不能．．起到的作用是( ) A ．改变电路中的电流 B ．改变被测电阻的阻值题 号 1 2 3 4 5 6 7 8 9 10 答 案 题 号 11 1213 14 15 16 17 18 19 20 答 案C．改变被测电阻两端的电压 D．保护电路13、实验表明，磁体能吸引一元硬币，对这种现象的解释正确的是（）A．硬币一定是铁做的，因为磁体能吸引铁 B．硬币一定是铝做的，因为磁体能吸引铝C．磁体的磁性越强，能吸引的物质种类越多 D．硬币中含有磁性材料，磁化后能被吸引14、在高压输电铁塔上一般都有“高压危险”的警示牌，然而停留在一根高压线上的小鸟却不会触电，这可能是因为（）A．小鸟本身能耐高压 B．小鸟是绝缘体，所以不会触电C．高压线外包着一层绝缘层 D．小鸟两爪间的电压很低15、在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是（）A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系16、小明的探究小组在练习使用电压表时，小军把电压表接成了如图2所示的电路，当闭合开关时所发生的现象是（）A．灯泡亮、电压表有示数 B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数17、有一种“光声控开关”──天黑时自动闭合，天亮时自动断开；还有一种“声控开关”──有声音时自动闭合，一分钟后，若再无声音就自动断开,下图设计正确的是1 8、一盏灯标有“36V 40W”的字样，将它接入电路时，通过它的电流为1A，则灯的实际功率将（）A．小于40W B．大于40W C．等于40W D．无法判断19、在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知( )A．A导体的电阻为10ΩB．A导体的电阻大于B导体的电阻C．A导体两端电压为3V时，通过A导体的电流为0．6AD．B导体两端电压为0V时，B导体的电阻也为0Ω20、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图4所示的电路连接，进行实验操作前，做出如下判断，其中合理的是( )A．若滑片P向a端滑动时，电压表示数会变小，灯会变暗B．若滑片P向b端滑动时，电压表示数会变小，灯会变亮C．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D．应将电压表接c点的导线改接在d点后，移动滑片进行观察二、填空题（每空1分共20分）21、课堂上老师把手摇发电机跟一个小灯泡连接起来，用手摇动发电机，小灯泡亮了。
在发电机处是能转化为电能；小灯泡处是电能转化为能；通电导体在磁场中受到力的作用，力的方向跟___________和磁感线的方向都有关系。
22、小李用电压表测如图5所示的串联电路中各部分两端电压后，测得数据如下表所示。
通过分析此表你得到的结论是。
位置AB BC AC电压/V 1．6 1．4 323、图6告诉我们：如果发生触电事故，应立即或。
24、如图7所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V；________片是它的正极。
25、小红近来学会了上网冲浪，她的电子邮箱是：Xiaohong-168@163．com，这表示这个电子邮箱属于，邮箱的服务器名叫。
26、李同学自制了一个简易“电热驱蚊器”，它的发热元件是一个阻值为1．0×104Ω的电阻，将这个电热驱蚊器接在电源的两端，当电源两端电压为220V时，100s内产生的热量为J。
家用电器待机功率P/kW 每天平均待机时间t/h彩色电视机0．008 20VCD 0．012 2227、很多家用电器都有待机功能，比如，电视可以用遥控器关机而不必断开电源。
这一功能虽给人们带来方便，但电器在待机状态下仍有能耗。
右表是小明家两台电器的数据统计。
这两台电器每天待机共耗电__________度。
若能及时断开电源，他家每月可以节约电费____ _______元。
（电价为0．45元/度，每月按30天计算）28、有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= ，它们消耗的电功率之比P1:P2= 。
25.(2012•北京市）阻值为50Ω的定值电阻R接在电源两端，通过电阻R的电流为0.2A，10s 内电流产生的热量是J。
29、小王家中的电能表如图7所示，从表盘信息可知，他家接入的用电器总功率不能超过w。
当家里只有电磁炉工作时，电能表在1min内转90转，则电磁炉在lmin内消耗的电能为J。
30、如图，电源电压为6V，电阻R1的阻值为10Ω．闭合开关后，电流表的示数为0.9A，则通过电阻R1的电流为 A，R2的电功率为 W。
三、作图题（ 6分）31、请标出图9中小磁针磁极或螺线管的S、N极和电流方向。
32、请将图3中的家庭电路按安全用电要求连接完整．四、实验探究（16分）33、在做测定额定电压为2．5V小灯泡的额定功率的实验中：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端。
如图12甲所示，小婷在连接电路时，还有两条导线未连接，请在图中用笔画线代替导线把电路连接好（不要更改原有导线，且导线不允许交叉）；（2）正确连接好电路后，闭合开关，发现电压表的示数只有2V，为使电压表的示数增大，应将滑动变阻器的滑片向（选填“A”或“B”）端移动；（3）调节滑片P的位置，当电压表示数为______ V时，灯泡正常发光，此时电流表示数如图12中乙所示，灯泡的额定功率为________。
A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路（4）排除故障后，两表的连接和示数如图11所示。
这个实验可以改进的地方是，你这样改变的理由是。
（5）该实验电路除了可以测电阻外，还可以进行的实验有。
（写出一种即可）34、用图13 所示的实验电路，测量一个标有“2.5V”字样的小灯泡的额定功率。
（1）请在虚线框内画出与图13 对应的电路图。
（2）闭合开关后，电流表和电压表的示数都较小，小灯泡不发光，其原因是：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
（3）经过调整后，小灯泡发光，但如何使小灯泡正常发光呢？你的措施是：⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
（4）爱探究的小强用另一只电流表A2和一个5Ω的定值电阻R，连接了如图14 所示的电路，同样测出了小灯泡的额定功率。
具体操作是：闭合开关，移动滑动变阻器的滑片，使电流表A2的示数为A，小灯泡正常发光。
此时电流表A1的示数如图15所示，则小灯泡的额定功率为⎽⎽⎽⎽⎽W。
四、计算题（每题6分，共18分）35、如图8所示，已知电阻R＝5Ω，当滑动变阻器R′的阻值为10Ω时，电压表的读数恰好为1V；（1）求电源电压U的值；（2）当滑动变阻器的滑片调节到某一位置时，电压表的示数变为1．5V，则此时滑动变阻器接入电路的电阻为多少？36、小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：(l)小灯泡正常发光时的电流；(2)小灯泡正常发光Imin消耗的电能；(3)定值电阻的阻值．37、某微电脑电热水壶具有温度可控、自动抽水等优点，下表是该电热水壶的铭牌．（1）如图所示，小电动机将l.2kg的水从桶中提升了0.5m，电动机对水做的功至少是多少？（2）为了泡绿茶要将水从25℃加热到85℃，则1.2kg的水需吸收热量是多少？[c水=4.2×103J/（kg•℃）]（3）若加热题（2）中的水需用时315s，电热水壶加热效率为96%，则它的实际工作电压是多少？。
