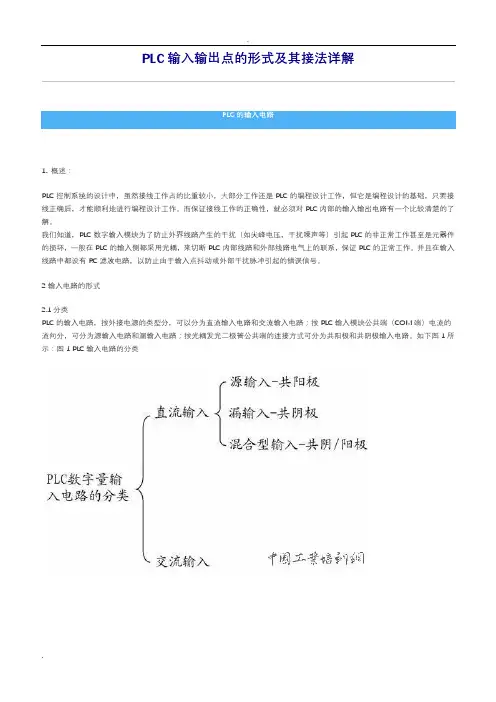

PLC输入点输出的形式及其接法详解
PLC输入输出点的形式及其接法详解PLC的输入电路1. 概述：PLC控制系统的设计中，虽然接线工作占的比重较小，大部分工作还是PLC的编程设计工作，但它是编程设计的基础，只要接线正确后，才能顺利地进行编程设计工作。
而保证接线工作的正确性，就必须对PLC内部的输入输出电路有一个比较清楚的了解。
我们知道，PLC数字输入模块为了防止外界线路产生的干扰（如尖峰电压，干扰噪声等）引起PLC的非正常工作甚至是元器件的损坏，一般在PLC的输入侧都采用光耦，来切断PLC内部线路和外部线路电气上的联系，保证PLC的正常工作。
并且在输入线路中都设有RC滤波电路，以防止由于输入点抖动或外部干扰脉冲引起的错误信号。
2输入电路的形式2.1分类PLC的输入电路，按外接电源的类型分，可以分为直流输入电路和交流输入电路；按PLC输入模块公共端（COM端）电流的流向分，可分为源输入电路和漏输入电路；按光耦发光二极管公共端的连接方式可分为共阳极和共阴极输入电路。
如下图1所示：图1 PLC输入电路的分类2.2 按外接电源的类型分类2.2.1 直流输入电路图2 为直流输入电路的一种形式（只画出一路输入电路）。
当图1 中外部线路的开关闭合时，PLC 内部光耦的发光二极管点亮，光敏三极管饱和导通，该导通信号再传送给处理器，从而CPU 认为该路有信号输入；外界开关断开时，光耦中的发光二极管熄灭，光敏三极管截止，CPU 认为该路没有信号。
2.2.2 交流输入电路交流输入电路如图3 所示，可以看出，与直流输入电路的区别主要就是增加了一个整流的环节。
交流输入的输入电压一般为AC120V 或230V。
交流电经过电阻R的限流和电容C的隔离(去除电源中的直流成分)，再经过桥式整流为直流电，其后工作原理和直流输入电路一样，不再缀述。
图3 交流输入电路从以上可以看出，由于交流输入电路中增加了限流、隔离和整流三个环节，因此，输入信号的延迟时间要比直流输入电路的要长，这是其不足之处。
太原合创HCH8201直流系统绝缘监测装置使用说明书
HCH8201 直流系统绝缘监测装置使用说明书
1.2.2.2.2 输出为 80 路时的端子及接线如下： 输出为 80 路时，除了 D6、D7、D8、D9 端子以外，其余的端子及接线与输出为 40 路 时相同，80 路时 D6、D7、D8、D9 端子及接线如下所示： 单元 端子号 1 2 3 4 5 D6 41#~52#漏电流传感器输出 6 7 8 9 10 11 12 单元 端子号 1 2 3 4 5 D7 53#~56#漏电流传感器输出 6 7 8 9 10 11 12 端子号说明 41#漏电流传感器输出 42#漏电流传感器输出 43#漏电流传感器输出 44#漏电流传感器输出 45#漏电流传感器输出 46#漏电流传感器输出 47#漏电流传感器输出 48#漏电流传感器输出 49#漏电流传感器输出 50#漏电流传感器输出 51#漏电流传感器输出 52#漏电流传感器输出 端子号说明 53#漏电流传感器输出 54#漏电流传感器输出 55#漏电流传感器输出 56#漏电流传感器输出 空 空 警灯 警铃 绝缘异常 开关异常 电压异常 报警输出公共端
D4
19#~28#漏电流传感器输出
4
PDF created with pdfFactory Pro trial version
HCH8201 直流系统绝缘监测装置使用说明书
单元 端子号 1 2 3 4 5 D5 29#~40#漏电流传感器输出 6 7 8 9 10 11 12 端子号说明 29#漏电流传感器输出 30#漏电流传感器输出 31#漏电流传感器输出 32#漏电流传感器输出 33#漏电流传感器输出 34#漏电流传感器输出 35#漏电流传感器输出 36#漏电流传感器输出 37#漏电流传感器输出 38#漏电流传感器输出 39#漏电流传感器输出 40#漏电流传感器输出
欧瑞 EC200 系列 PLC 用户手册说明书
序言感谢您选用EC200系列PLC产品！本公司以：完美的质量，竭诚的服务，给您最真挚的回报。
EC200系列PLC由欧瑞传动电气股份有限公司自主设计与研发，融合国际主流PLC的成功经验，改进其不足之处、瞄准当今PLC的最新发展方向，采用计算机、通信、电子和自动控制等领域的最新技术，在CPU性能、I/O 信号处理、现场总线通讯、软件开发及生产工艺等方面都具有优良性能。
EC200是对传统PLC功能的极大提升，其组网的灵活性、系统平台的开放性、编程软件的标准性以及智能性可使复杂的控制过程得以完美地实现。
目录第一章概述 (5)1.1产品应用领域 (6)1.1.1模块的命名规则 (7)1.1.2订货号的命名规则 (8)1.2EC200系列PLC产品型号及规格 (9)1.3使用规范 (11)1.3.1工作环境 (11)第二章产品体系结构 (13)2.1 模块的外形尺寸及安装 (14)2.2 可插拔端子的拆卸方式 (19)第三章CPU模块 (20)3.1CPU结构 (21)3.1.1CPU模块整体视图 (21)3.1.2运行状态指示、开关、和顶调电位器 (21)3.1.3CPU本体I/O (22)3.2CPU高级功能 (23)3.3硬件原理 (24)3.4扩展总线接口 (24)3.5电源计算 (25)3.6传感器电源接口 (26)3.7通讯口 (26)3.8技术参数 (26)3.9接线图 (29)第四章数字量扩展模块 (36)4.1DI扩展模块 (36)4.1.1DI8×DC24V (36)4.1.2DI16×DC24V (38)4.2DO扩展模块 (41)4.2.1DO8×DC24V (41)4.2.2DO8×继电器 (44)4.2.3DO16×DC24V (47)4.2.4DO16×继电器 (50)4.3DI/DO扩展模块 (53)4.3.1DI 4×DC24V，DO 4×DC24V (53)4.3.2DI 4×DC24V，DO 4×继电器 (57)4.3.3DI 8×DC24V，DO 8×DC24V (60)4.3.4DI 8×DC24V，DO 8×继电器 (64)第五章模拟量扩展模块 (69)5.1AI扩展模块 (69)5.1.1AI4×IVM，多信号输入，自带RS485通讯端口，支持远程连接 (69)5.1.2AI 4×RDM，热电阻输入，自带RS485通讯端口，支持远程连接 (73)5.1.3AI 4×TCM，热电偶输入，自带RS485通讯端口，支持远程连接 (77)5.2AO扩展模块 (80)5.2.1AO 4×IVM，多信号输出，自带RS485通讯端口，支持远程连接 (80)5.3AI/AO扩展模块 (84)5.3.1AI 2×IV，AO 2×IV，模拟量输入输出，自带RS485通讯端口，支持远程连接 (84)敬告用户 (89)第一章概述本章简要介绍了EC200系列小型一体化可编程控制器的基本信息，主要内容为：产品的型号及规格、命名规则说明、使用产品的注意事项等，有助于用户初步了解产品的构成和使用规范。
AC6410使用手册
1.以下设：DI0-DI15表示输入通道0-15。 DO0-DO15表示输出通道0-15。
2.OC输出即：集电极开路输出。
2-2:S1、S2：输入选择
S1、S2二个8位开关选择AC6410的输入范围，S1的1-8号分别对应输入通道DI0-DI7的输入范围选择、S2的1-8号分别对应输入通道DI80-DI15的输入范围选择。对应位选择为“ON”时输入为5伏档、选择为“OFF”时对应输入为24伏档。如下图，示意一路的选择方法：
AC6410附带一张光盘，在PCI目录下提供如下内容：
1)说明书。
2)驱动程序
3)Visaul C++、Visaul Basic编程实例。
4)DOS下的测试程序。（本产品的检测程序，可以检验本产品是否工作正常，运行环境要求见前面的注释）
5)提供Pci总线的扫描程序，帮助用户检查Pci板卡的分配状况
3-1、I/O部分
输出驱动LED或固态继电器
输出
图中的R1为限流电阻，保护LED不过流。
三、AC6410的编程
编程前准备
请用户在编程前，仔细阅读本手册，了解相关信息，按照下面的步骤开展工作：
（1）关闭计算机电源；
（2）打开机箱，找到PCI总线插槽（一般PCI总线插槽是白色的，ISA总线插槽一般是黑的，AGP总线插槽一般是棕色的）；
主要特点、性能：
16路隔离输入、16路隔离输出。
最大隔离电压大于：500伏。
输入、输出共地。
16路输入的每一路可以开关选择输入范围：5-12伏或24-48伏。
输入响应时间：50微秒，最大输入频率：10KHz。
16路输出为集电极开路输出，
性能：最大输出电流（下拉）：100毫安/路，耐压：30伏

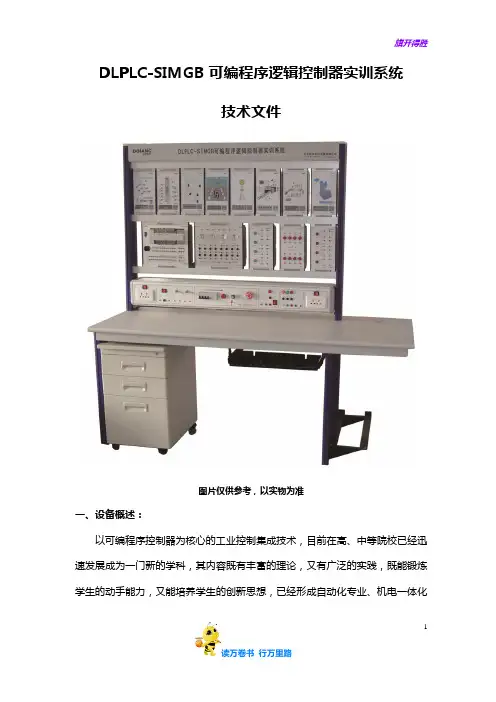

西门子 SIM-GB(SR40)
DLPLC-SIMGB可编程序逻辑控制器实训系统技术文件图片仅供参考，以实物为准一、设备概述：以可编程序控制器为核心的工业控制集成技术，目前在高、中等院校已经迅速发展成为一门新的学科，其内容既有丰富的理论，又有广泛的实践，既能锻炼学生的动手能力，又能培养学生的创新思想，已经形成自动化专业、机电一体化1专业、机械专业的一门重要的主干课程。
关于可编程序逻辑控制器的课程设置、配套教材、实践环节、实验室建设等方面的规划，得到了各级领导和专业教师的充分重视。
我公司的“DLPLC-SIMGB 可编程序逻辑控制器实训系统”是为职业技术教育、高等教育而开发的PLC专业性实训平台，专为目前我国各院校开设的“可编程序逻辑控制器技术”、“可编程序逻辑控制器原理及其应用”、“中级维修电工”、“高级维修电工”、“PLC应用技术”、“PLC原理与应用”等课程配套设计的。
该系统集可编程控制器（S7-200Smart）、组态软件、模拟控制实验板等于一体，为结合教学要求，设计过程中参考了国内多种教材，从中精选出17组最具典型的实验项目，配套通信编程电缆，提供所需的24V/1A电源，系统具有漏电保护和电源短路保护等功能，具有实验项目齐全、配置灵活、内容丰富等特点。
该系统适用于中高级职业院校、高等院校学生的可编程控制器的学习与应用培训、学生的岗前培训和职工再培训，不仅可满足各高等院校、职业学校对PLC 实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。
二、设备特点：1.实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用，通过本系统的训练，学生很快就能适应现场的工作。
2.该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
3.采用模块化结构，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部件即可，永不淘汰。
消弧线圈K系列控制器使用说明书
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
DDC说明书解析
X12与X14、X13与X15插针跳线确定了UO1~UO2信号输出模式，通过跳线可将UO设置成DO或AO输出模式。插针X12~X15跳线说明如图3所示：
图3：插针X12~X15跳线示意图
实训二.LONWORKS总线技术的认识与应用
LonWorks技术是一种通用的总线技术，美国Echelon公司于1990年12月推出。在工业控制系统中可同时应用在SensorBus(传感器总线)、DeviceBus(设备总线)、FieldBus(现场总线)等任何一层总线中。它是采用神经元芯片(NeuronChip)技术，在ISO(国际标准化组织)的OSI(开放系统互连)七层协议上实现的网络控制技术。在一个LonWorks控制网络中，智能控制设备(节点)使用同一个通信协议与网络中的其它节点通信。每个节点都包含内置的智能芯片来完成协议的监控功能。一个LonWorks控制网络可以有3个到30000个或更多的节点，可以实现如下功能：传感器功能(温度、压力等)、执行器功能(开关、调节阀、变频驱动等)、操作接口(显示、人机界面等)、控制功能(新风机组、VAV变风量等)。由于不需要象传统控制系统中的中央控制器，LonWorks分布式控制技术显示出很高的系统可靠性和系统响应，并且降低了系统的成本和运行费用。神经元芯片完成节点的事件处理，并通过多种介质把处理结果传递给网络上的其它节点。LonTalk协议为LonWorks控制网络实现可互操作性提供了条件。神经元芯片和LonWorks协议是LonWorks技术的核心。
控制器内部集成有空调控制功能模块，可对温度、湿度与风阀进行手动或自动调节。
控制器内部集成有事件日程功能模块，通过配置，可分别对6路开关量控制设备进行定时启停。
控制器内部集成有状态机功能模块，通过配置，可实现各种不同的逻辑组合功能。
西门子 SIM-GB(SR40)
DLPLC-SIMGB可编程序逻辑控制器实训系统技术文件图片仅供参考，以实物为准一、设备概述：以可编程序控制器为核心的工业控制集成技术，目前在高、中等院校已经迅速发展成为一门新的学科，其内容既有丰富的理论，又有广泛的实践，既能锻炼学生的动手能力，又能培养学生的创新思想，已经形成自动化专业、机电一体化1专业、机械专业的一门重要的主干课程。
关于可编程序逻辑控制器的课程设置、配套教材、实践环节、实验室建设等方面的规划，得到了各级领导和专业教师的充分重视。
我公司的“DLPLC-SIMGB 可编程序逻辑控制器实训系统”是为职业技术教育、高等教育而开发的PLC专业性实训平台，专为目前我国各院校开设的“可编程序逻辑控制器技术”、“可编程序逻辑控制器原理及其应用”、“中级维修电工”、“高级维修电工”、“PLC应用技术”、“PLC原理与应用”等课程配套设计的。
该系统集可编程控制器（S7-200Smart）、组态软件、模拟控制实验板等于一体，为结合教学要求，设计过程中参考了国内多种教材，从中精选出17组最具典型的实验项目，配套通信编程电缆，提供所需的24V/1A电源，系统具有漏电保护和电源短路保护等功能，具有实验项目齐全、配置灵活、内容丰富等特点。
该系统适用于中高级职业院校、高等院校学生的可编程控制器的学习与应用培训、学生的岗前培训和职工再培训，不仅可满足各高等院校、职业学校对PLC 实验教学和相关课程设计、考核的要求，还可作为工程技术人员的培训设备。
二、设备特点：1.实验挂箱为彩色立体图，形象逼真，接近工业现场的实际应用，通过本系统的训练，学生很快就能适应现场的工作。
2.该系统采用计算机仿真现代化信息技术手段，通过操作、模拟、仿真三个培训层面，解决了以往专业培训理论、实验、实习和实际应用脱节的问题。
3.采用模块化结构，即PLC主机、开关量输入及各种模拟实验单元，均为挂箱式，可根据实验项目、网络要求进行组合，以后如果需要增加实验，只需添加部件即可，永不淘汰。
微机控制高频开关电源柜使用说明书-艾默生
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。
ZGML-K系列控制器使用说明书
ZGML-K型自动跟踪接地补偿及选线成套装置控制器使用说明书1概述：ZGML-K系列控制器,是为满足用户的要求,进行全新设计开发的新一代控制器。
具有如下特点：●通用性、互换性强：该系列控制器包括调容式消弧线圈的ZGML-KC型、调匝式消弧线圈的ZGML-KZ型和可控硅调感式消弧线圈三种型号。
控制器采用全新模块设计的通用硬件平台，全面支持冗余结构、方便设备维护、扩容。
除面板和调档控制板不同外，其余硬件全部通用。
产品具有良好的电磁兼容性，运行稳定，可靠。
软件采用模块化设计，可通过控制字选择不同的功能。
●适用性好：可用于1控1（1台控制器控制1台消弧线圈）不带选线，用于单台消弧线圈的自动跟踪控制；1控1带1段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线的接地选线；1控1带2段选线，用于单台消弧线圈的自动跟踪控制和同一母线馈出线及另外一段母线馈出线的接地选线，两段母线可并列也可分列运行。
1控2（1台控制器控制2台消弧线圈）不带选线，用于同一变电站中两台消弧线圈的自动跟踪控制；1控2带1段选线，用于两台消弧线圈的自动跟踪控制和两台消弧线圈中任一母线馈出线的接地选线；1控2带2段选线，用于两台消弧线圈的自动跟踪控制和与两台消弧线圈同母线馈出线的接地选线。
能适应各种消弧选线应用场合。
●自适应跟踪：根据运行中位移电压的实际值，自动调整残流的下限，保证在满足位移电压要求的情况下，消弧线圈运行在最合理的档位，保证合适残流值。
●自动选择判线算法：装置可根据消弧线圈调流方式及投运与否自动选择单相接地判线算法，对于调容式消弧线圈时采用“残流增量”法，对于调匝、调感式消弧线圈时采用“有功功率”法。
当消弧线圈退出运行时，控制器采用“基波幅值”法判线，可作为选线装置使用。
●选线误判补救算法：由于采用了先进的判线算法，装置具有极高的选线准确率，对于某些特殊情况下出现的误判，可将选出的接地线路跳开，装置自动启动补救选线算法准确报出接地线路。
大连冰山集团SCC40 开启式螺杆机组智能控制器说明书
目录目录………………………………………………………………………………………… 1页SCC40 开启式螺杆机组智能控制器特点及功能………………………………………… 2页一. 预备知识……………………………………………………………………………… 3页1.1 操作面板介绍……………………………………………………………………… 3页 1.2 按键功能…………………………………………………………………………… 4页 1.3 控制状态指示灯…………………………………………………………………… 4页 1.4 各窗口显示内容…………………………………………………………………… 5页1.5 外部接线检查……………………………………………………………………… 7页二. 技术条件……………………………………………………………………………… 7页三. 操作…………………………………………………………………………………… 8页3.1 手动操作…………………………………………………………………………… 8页A. 手动开机…………………………………………………………………………… 8页B. 手动增载…………………………………………………………………………… 8页C. 手动减载…………………………………………………………………………… 8页D. 手动停机…………………………………………………………………………… 8页3.2 自动操作…………………………………………………………………………… 8页A. 控制设定点………………………………………………………………………… 8页B. 自动控制…………………………………………………………………………… 9页1.单台机组的自动控制……………………………………………………………… 9页2.多台机组联网的自动控制………………………………………………………… 10页四. 报警及保护功能……………………………………………………………………… 11页4.1 模拟量报警及故障停机…………………………………………………………… 11页 4.2 开关量故障停机…………………………………………………………………… 12页4.3 启动时可能发生的停机故障……………………………………………………… 12页五. SCC40控制器输入输出信号………………………………………………………… 13页六. 控制板上的保险丝和状态指示灯…………………………………………………… 16页七. SCC40 控制器通讯…………………………………………………………………… 18页八. 配套使用的扩展模块………………………………………………………………… 19页8.1 MG0355 8 路开关量输入扩展模块……………………………………………… 19页 8.1.2 SCC40 8 路开关量输入扩展模块操作……………………………………… 19页8.2 MG0101 温度输入扩展模块……………………………………………………… 20页九. 开启式螺杆机组—（主要的设置/调试参数）…………………………………… 23页SCC40开启式螺杆机组智能控制器技术特点及功能：1、技术特点：A.本控制器是由英国嘉德（GUARDIAN）国际控制公司集欧、美多家制冷公司产品的优点，针对“冰山”螺杆机组的特点开发的专用微电脑控制器。
AMK伺服系统使用说明书
A M K伺服系统使用说明书(总60页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--AMK伺服系统使用说明书目录系统简介————————————————1电源模块————————————————9驱动模块————————————————15控制面板————————————————24参数配置————————————————30故障诊断————————————————046附录：参数列表一、系统简介1.伺服电机AMK伺服电动机分DH、DS、DT、DV和DW等系列，其编码器分为旋转变压器型编码器（R）、HiperFace接口型编码器（S/T）、EnData接口型编码器（E/F）和增量型编码器（I）。
其中，旋转变压器型编码器通过DB9型插头连接到KW驱动器的X130接口;其他型号的编码器通过DB15型插头连接到KW驱动器的X131接口。
AMK伺服电动机编码器接口引脚功能表KW驱动器编码器接口引脚功能表AMK伺服电机的动力接线也采用航空插头的接线方式，其根据电机功率大小采用的插头大小不同，但其动力电缆的引脚分布基本相同。
AMK电机动力接口引脚功能表引脚功能引脚功能PE A热敏电阻1U B热敏电阻4V C抱闸3W D抱闸AMK伺服电机型号定义1）DW液体冷却主轴电机DW系列液体冷却三相异步电机在高功率时也有紧凑的结构，恒功率调速范围为1:3，额定功率可高达28kW，额定力矩可高达，重载型设计和加强型轴承允许高径向载荷。
DW伺服电机型号定义及名牌数据2）DS系列同步伺服电机DS系列同步伺服电机具有结构紧凑，高动态响应，调速范围宽等特点。
这些无刷的永磁交流伺服电机，是4极的或6极的。
DS系列伺服电机型号定义及名牌数据3）DV系列伺服电机DV系列伺服电机是坚固的感应式异步交流电机，不会消磁，具有较高的过载能力和平稳的运行特性。
DV伺服电机在从0加速到额定速度的过程中提供的几乎是恒定转矩，最高转速可扩展至10000r/min,力矩范围为。
各种消防报警模块的参数、特点及使用方法
各种消防报警模块的参数、特点及使用方法1特点GST-LD-8321中继模块采用DC24V供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。
GST-LD-8321中继模块主要用于总线处在有比较强的电磁干扰的区域及总线长度超过1000m需要延长总线通讯距离的场合。
2主要技术指标（1）总线输入距离≤1000m（2）总线输出距离≤1000m（3）电源电压：DC18V～DC27V（4）静态工作电流≤20mA（5）带载能力及兼容性：可配接1～242点总线设备，兼容所有总线设备（6）隔离电压：总线输入与总线输出间隔离电压≥1500V（7）使用环境：温度：-10℃～+50℃相对湿度≤95％，不结露（8）外形尺寸：85mm×128mm×56mm采用隔离方式进行总线信号传输，安装在总线上，用于总线长度超过1000米时扩展总线距离，或现场存在强电磁干扰时进行总线隔离。
1特点GST-LD-8300型输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器（联动型）。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。
这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，产生报警，并可通过火灾报警控制器来联动其它相关设备动作。
输入端具有检线功能，可现场设为常闭检线、常开检线输入，应与无源触点连接。
本模块可采用电子编码器完成编码设置。
当模块本身出现故障时，控制器将产生报警并可将故障模块的相关信息显示出来。
2主要技术指标（1）工作电压：总线24V（2）工作电流≤1mA（3）线制：与控制器的信号二总线连接（4）出厂设置：常开检线方式（5）使用环境：温度：-10℃～+55℃相对湿度≤95％，不结露（6）外壳防护等级：IP30（7）外形尺寸：86mm×86mm×43mm（带底壳）电子编码，可接收设备常开或常闭开关量信号。
FCK-800说明书
FCK-800系列微机测控装置1适用范围FCK-800微机测控装置主要用于500kV及以下各种电压等级的变电站中，是CBZ-8000变电站自动化系统的间隔测控单元。
装置完全按照间隔单元实现测量、记录、监视、控制等功能，能够满足各种电压等级的变电站综合自动化系统的要求。
2功能配置FCK-800系列测控装置可根据功能配置的不同，选用以下不同的型号：2.1 FCK-801测控装置测控对象为变电站内的一个断路器开关单元，功能及配置如下：１）模拟量的采集、显示、上送：交流电流输入：4路(Ia,Ib,Ic,Is);交流电压输入：４路(UA,UB,UC,UL)+ 3路(Ua，Ub，Uc)+1路（Ux）;直流量输入：3路;可以实现对一个完整交流功率测量点的电压U、电流I、有功功率P、无功功率Q、功率因数COSΦ、频率f等交流工频电量的测量计算。
可以实现对直流电压、直流电流、温度等直流量的测量计算。
２）状态量的采集、显示、上送：状态量输入：48路；状态量输入为DC220V/110V空触点输入，装置内部光电隔离，可实现状态量变位遥信及SOE事件记录。
状态量输入消抖动时间可以设定。
３）开关量输出：开关量输出：24路；可以接收并执行遥控和遥调命令，实现对12个控制对象的手动或遥控分闸／合闸操作，继电器空触点输出，出口动作保持时间可以设定。
可以实现对一个断路器控制对象的同期合闸操作。
同期功能可以设定投入或退出。
４）脉冲量的采集、显示、上送：脉冲量输入：6路；脉冲量输入为DC24V空触点输入，装置内部光电隔离，可实现脉冲电度计数的记录。
５）GPS对时：GPS对时脉冲输入：1路；GPS对时脉冲输入为DC24V空触点输入，装置内部光电隔离，可实现GPS软件及硬件对时功能。
2.2 FCK-802测控装置测控对象为变电站内的两个断路器开关单元，功能及配置如下：１）模拟量的采集、显示、上送：交流电流输入：3路(Ia1,Ib1,Ic1)+3路(Ia2,Ib2,Ic2)；交流电压输入：3路(Ua1,Ub1,Uc1)+3路(Ua2,Ub2,Uc2)；直流量输入：3路。
(完整版)fTU使用说明书
一、概述GEA-PFT2C2W型FTU是专门为配电系统设计的馈线自动化产品，，又名柱上开关智能监控单元.它是一种集测量。
、保护、监控为一体的综合型自动监控装置。
该产品设计时吸收微机保护装置及其他类似产品的优点，综合考虑了配网的现状,需求以及将来扩充的发展要求, 是新一带实现配网自动化的重要设备。
二、系统功能及构成（1)功能特点1）交流采样：能够测量三相电压、三相电流及零序电流，计算出有功功率、无功功率.2）故障状态检测:测量记录故障电流及方向、故障发生时间，能够满足故障分析、故障定位及隔离的需要。
3）直流采样：能够测量两路直流量。
4）具有速断、时限过流保护功能.5）遥控返校与闭锁功能，保证不误动.6）通信规约:支持IEC870—5—101、SC1801，向DNP3.0、MODBUS等通信规约扩展.7）通讯接口：RS232/485.8）通信信道：可支持载波、无线扩频、无线数传电台、光纤、电话线等多种通讯形式,由用户任选.9）设有手动控制分/合开关,便于设备的检查与调试.10）具有双电源供电回路,并装有备用电池，即使在开关两侧均失电的情况下，系统仍可运行不少于8个小时，并可进行开关的控制。
.11）硬件系统采用工业级芯片，个别芯片采用军品级，并对元件进行了老化筛选，保证系统具有宽广的工作温度范围及抗恶劣环境的能力。
(12）输入回路、通讯线以及整机的抗干扰、抗雷电设计，保证装置能够在恶劣环境下稳定正常的运行。
(13)简洁模块化的接线与结构,大大方便了运行人员的巡视和检修。
（14）系统高可靠性①智能单元可靠性智能单元是FTU系统的核心，从硬件和软件两个方面确保了其高可靠性指标的实现。
在硬件方面，元器件全部选用工业级以上产品（工作温度—40℃～85℃），部分关键元器件选用了军级产品（工作温度—55℃～125℃），且充分考虑了元器件的电参数使用裕度；电源、输入/输出通道以及通信接口使用DC/DC电源模块和光电耦合器件实现了与中央处理单元的电磁/光电隔离；在PCB板布线方面也充分考虑了提高系统抗干扰能力.从设计角度采取的以上措施辅之以严格的装配、调试工艺，确保了智能单元具有较高的综合质量指标。
S5302 40路隔离开关量输入 使用说明书
S530240路隔离开关量输入使用说明书上海世杰电子有限责任公司销售：*************************技术支持：*************************一、概述S5302是40路干接点或湿节点开关量隔离输入模块，输入光耦隔离，可以对40路都使能时单路小于500Hz的信号计数，计数长度为4字节，40路输入每路可以使能或禁能，这样只使能一路时，最大可采集5000Hz信号。
输出总线为RS485，标准Modbus RTU协议，可以和组态软件和PLC通讯。
输出高速光偶隔离并有防雷、静电保护，有效降低通讯对数据采集的干扰。
设计上还通过使用内，外部双看门狗，表面贴装工艺提高系统稳定性。
外壳有白色，黑色2种，并且支持DIN导轨安装。
主要特点z RS485总线,最多254个设备，支持Modbus RTUz可以和组态王软件，PLC直接通讯z光耦隔离数字量输入，可作为计数器，32位z可测频率，频率范围0到1000Hz,分辨率0.1Hzz输入可以为干簧管输出的表，比如水表z大量FLASH可以用作存储用户数据，需要用户提出需求z Led 用于指示系统和通讯状态z DIN导轨安装z白色，黑色外壳可选应用:9远程数据采集9过程监控9工业过程控制9能源管理9安全系统9工厂自动化9建筑自动化9产品测试9直接数字控制二、技术参数输入通道------------------------------------------------------------------------------------------------------40 输入信号-----------------------------------------------------------------------------------------+4~+36VDC 输入保护------------------------------------------------------------------------------------------防雷，静电输入类型----------------------------------------------------隔离干接点，湿节点共阳极，集电极开路计数通道------------------------------------------------------------------------------------------------------24 计数频率-----------------------------------------------------------1000Hz（24通道）、1000Hz（1通道）计数字长-------------------------------------------------------------------------------------------------4字节隔离电压---------------------------------------------------------------------------------------------- > 3000V 输出总线------------------------------------------------------------------------------------光耦隔离RS485 输出保护------------------------------------------------------------------------------------------防雷，静电电源--------------------------------------------------------------------------- 9~24V(AC/DC),标准24V AC 功耗------------------------------------------------------------------------------------------------------ <0.6W工作温度--------------------------------------------------------------------------------- -20~85℃(-4~185℉) 存储温度---------------------------------------------------------------------------------------------- -40~125℃(-40~257℉) 相对湿度------------------------------------------------------------------------------------------------ 5%~95%RH (无凝露) 尺寸---------------------------------------------------------------------------------------------115*90*43mm 三、接线说明顶视图RS485接线图干接点输入湿接点输入1、输入DVCC1：数字量输入1 到 24 共源电压输入端I1~I24: 数字量输入通道1 ~24DVCC2：数字量输入25 到 40 共源电压输入端I1~I24: 数字量输入通道25 ~40DGND:数字量输入通道1 到 24 地端，只有在干接点输入时使用2、电源直流：24V 接正极GND 接负极注：有反接保护交流：不分正负极3、RS485 输出DATA+接485总线A 端DATA-接485总线B 端RGND：悬空或接RS485屏蔽地4、参数复位跳线跳在GND和INIT端，下面这些参数恢复为出厂值。
多功能电力仪表用户手册说明书
多功能电力仪表用户手册适用型号：PD194E/Z-2H4PD194E/Z-9H4/9H1PD194E/Z-3H4/3H1PD194E/Z-AH4/AH1安全须知感谢您选择江苏斯菲尔电气股份有限公司研发的产品，为了方便您选购和安全、正确、高效的使用本产品，请仔细阅读本手册并在使用时务必注意以下几点。
注意CAUTION：◆该装置必须有专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须切断输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拨通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。
如果您需要电子版用户手册可以向本公司的技术服务部门索取。
目录1产品简介 (1)1.1概述 (1)1.2选型 (1)2技术规格 (3)2.1技术参数 (3)2.2测量参数 (5)3安装与接线 (6)3.1尺寸 (6)3.2安装 (7)3.3接线 (8)4操作 (10)4.1面板 (10)4.2显示 (10)4.2.1电量 (11)4.2.2电能 (13)4.2.3谐波 (14)4.3设置 (16)4.3.1系统设置 (20)4.3.2信号输入设置 (21)4.3.3通信设置 (22)4.3.4继电器输出设置 (23)4.3.5模拟量输出设置 (24)5功能 (25)5.1需量记录 (25)5.2电能脉冲输出 (25)5.3开关量输入 (26)5.4继电器输出 (27)5.5模拟量输出 (29)6通信 (31)6.1物理层 (31)6.2通信协议MODBUS-RTU (31)6.3报文指令格式 (32)6.4数据格式 (38)附录1MODBUS-RTU通信寄存器信息表 (39)一次电网数据 (39)二次电网数据 (40)极值需量数据 (41)谐波数据 (43)参数设置 (48)附录2DL/T645-1997通信协议 (52)电能通信协议 (52)瞬时电量量通信协议 (52)总谐波畸变率(THD)通信协议 (53)通信参数协议 (54)附录3DL/T645-2007通信协议 (54)电能通信协议 (54)瞬时电量量通信协议 (55)总谐波畸变率(THD)通信协议 (57)通信参数协议 (57)1产品简介1.1概述H系列多功能电力仪表可测量全电量参数、谐波、电能，并具有数字通信、开关量输入、继电器输出、电能脉冲输出和模拟量输出等功能。
(电力知识)微型无人机的构成原理及模块
微型无人机的构成原理及模块微型无人机的构成原理及模块无人机的飞控已经拥有了一套完整的计算程序，而随着无人机体积的变小，又对飞控的（计算机）的精度提出了更高的要求。
同时，小型无人机受限于体积的减少，要求对飞控计算机的功耗和体积也提出了很高的要求。
在众多处理器芯片中，最适合小型飞控计算机CPU的芯片当属TI公司的TMS320LF2407，其运算速度以及众多的外围接口电路很适合用来完成对小型无人机的实时控制功能。
它采用哈佛结构、多级流水线操作，对数据和指令同时进行读取，片内自带资源包括16路10位A／D转换器且带自动排序功能，保证最多16路有转换在同一转换期间进行，而不会增加CPU的开销；40路可单独编程或复用的通用输入／输出通道；5个外部中断；集成的串行（通信）接口（SCI），可使其具备与系统内其他控制器进行异步（RS 485）通信的能力；16位同步串行外围接口（SPI）能方便地用来与其他的外围设备通信；还提供看门狗定时器模块（WDT）和CAN 通信模块。
高通Snapdragon Flight平台高通Snapdragon Flight平台由高通子公司Qualcomm Technologies打造，参考板大小仅58x40mm，还提供了无人机软件和相关开发工具。
可为无人机提供视频、影像捕捉、通讯以及导航方面的支持。
Snapdragon Flight平台在续航能力上，高通Snapdragon Flight平台声称可以将续航时间从20分钟提高至1小时以上。
Snapdragon Flight 平台，内置改良过的骁龙801处理器（Adreno330 GPU），支持4K拍摄，支持快速充电。
同时，集成了Qualcomm Hexagon DSP，可为无人机是提供实时控制，还有双频802.11n Wi-Fi、蓝牙4.0、全球导航卫星系统等支持。
飞控系统组成模块飞控系统实时采集各（传感器）测量的飞行状态数据、接收无线电测控终端传输的由地面测控站上行信道送来的控制命令及数据，经计算处理，输出控制指令给执行机构，实现对无人机中各种飞行模态的控制和对任务设备的管理与控制；同时将无人机的状态数据及发动机、机载电源系统、任务设备的工作状态参数实时传送给机载无线电数据终端，经无线电下行信道发送回地面测控站。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离放大器模块/电量隔离变送器/数显仪表/温度变送器
使用说明书
1、产品概述
本产品为一款测量40路开关状态通讯输出开关状态量信号，采用64路IO口的MCU，采用并口方式实现快速读取IO状态、开关输入采用光耦隔离，每路开关具有LED状态灯显示方便现场状态查看。
使用标准的MODBUS RTU通讯协议，可与PLC、组态软件、文本显示器等进行组网；通讯、电源端口采用防雷、抗干扰设计可广泛用于工业现场设备的信号控制；开关量输入、电源、通讯输出端口之间完全隔离，抗干扰能力强。
本产品输入端口采用12P插拔座，可以实现40路IO口检测的快速接线安装，使用方便；
2、主要型号
-YX4000-14N2—40路开关量输入、RS485输出、24V电源、N2外形；
3、主要技术指标与特点
3.1、主要技术指标
●输入开关类型 ----- 无源触点(干接点)；
●无源触点耐压 ----- ≥24VDC；
●IO状态刷新速度-----10ms；
●数据输出 ----- 40路开关量输入状态,(逻辑”1”表示输入开关闭合, 逻辑”0”表示输入开关断开)；
●输出接口 ----- RS485：通讯距离：1200米、±15KV ESD保护；
●波特率 -----9600（默认）、19200、38400、115200bps；
●通讯格式 -----N,8,1（默认，无校验/8数据位/1个停止位)；
●隔离耐压 ----- 2500V DC；
●静态功耗 ----- <5W；
●辅助电源 ----- 24V DC(11V-30V)；
●工作温度 ----- -20℃～+60℃；
●安装方式 ----- 导轨或螺钉安装方式；
3.2 产品特点
●采用多口MCU处理器、并行处理采集IO状态，速度快；
●开关量输入使用光电隔离，可接各种物理开关，兼容集电极开路方式电平信号采集；
●状态指示灯丰富，具有开关量输入状态指示灯、通信指示灯、电源灯；
●宽电源工作兼容12V/24V；
●输入、输出、电源之间全隔离，抗干扰能力强；
●具有开关量闭合累加计数功能；
隔离放大器模块/电量隔离变送器/数显仪表/温度变送器
4、产品外形结构图
4.1、外形尺寸：250(L)X 110(W)X 60(H) mm ； 安装孔尺寸：240(L)X 100(W)mm ,4个孔直径:4mm;
图4.1、N2型外观图
5、引脚定义及接线参考图
5.1、接线参考图见图5.1
图5.1
输入输出接线参考图
6、产品通讯协议
如下所有命令都是以地址为01，波特率代码01(9600bps)来举例说明；
6.1 读开关量状态命令（03功能码,字节读）
A：命令发送说明
从设备地址功能码起始寄存器地址读取寄存器长度CRC-L CRC-H 01H03H00H28H00H28H C5H D C H 说明：起始寄存器地址0028H存放1号开关量状态,连续40个开关量信息；
B：返回数据
从设备地址功能码返回数据字节数据CRC-L CRC-H
01H 03H 50H 80个字节开关量信息校验码校验码举例返回数据:01 03 50 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00
01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00 01 00
01 00 01 ……CRC。
其中00 01代表开关量闭合,每路开关量信息占用1个寄存器2个字节代表.
高字节始终为0，低字节1代表开关闭合，0代表开关断开。
6.2 读开关量闭合次数累加寄存器命令（03功能码,字节读）
A：命令发送说明
从设备地址功能码起始寄存器地址读取寄存器长度CRC-L CRC-H
01H 03H 00H 00H 00H 28H 45H D4H 说明：起始寄存器地址0000H存放1号开关量闭合次数累加量,连续40个开关量信息；当发送读取命令后相应的累加寄存器自动清零，最大累加250次，超过次数不再累加；
B：返回数据
从设备地址功能码返回数据字节数据CRC-L CRC-H
01H 03H 50H 80个字节开关量信息校验码校验码举例返回数据:01 03 50 00 04 00 0A 00 03 00 08……CRC。
其中00 04代表1号开关量累计闭合4次,000A 代表2号开关量累计闭合10次，0003代表3号开关量累计闭合3次，0008代表4号开关量累计闭合8次，依此类推，每路开关量累加信息占用2个字节.高字节始终为0，低字节为累加次数。
6.3 按位读取开关量输入命令（03功能码,按位读，支持02功能码读取开关状态位功能）
A：命令发送说明
从设备地址功能码输入位起始地址读取寄存器长度CRC-L CRC-H
01H 03H 00H A0H 00H 03H 05H E9H 说明：每个寄存器代表16位开关状态，高字节代表低位，低字节代表高位,连续40个信息；
B：返回数据
从设备地址功能码返回数据字节数据CRC-L CRC-H
01H 03H 06H 6个字节代表40位校验码校验码举例返回数据: 01 03 06 34 56 70 3A C8 00。
其中34 56 70 3A C8代表40路开关量状态信息, 读取的数据“34 56 70 3A C8”,转换成二进制数为“0011010001010110 01110000 00111010 10111000”，从左至右字节分别代表低到高，但每个字节的第一位代表低位，第八位代表高位，如00110100即代表开关3、5、6闭合，01010110即代表开关10、11、13、15号开关闭合，代此类推，C8字节代表32-40号开关状态。
6.4 配置地址与波特率命令举例（产品地址默认为1；波特率出厂默认为9600）：
A：地址与波特率寄存器定义表
寄存器地址(Hex) 寄存器内容寄存器个数寄存器状态数据范围
0080H 地址 1 读/写地址(0-254)
0081H 波特率 1 读/写0代表波特率-115200bps
1代表波特率-9600bps
2代表波特率-19200bps
3代表波特率-38400bps B：地址修改命令发送说明(地址由原来的01号变为02号，当使用拔码开关设置地址时软件设置无效，详见7地址设置)
从设备地址功能码起始寄存器地址写入寄存器的数据CRC-L CRC-H 01H 06H 00H 80H 00H 02H 09H E3H 说明:0002为写入的新地址,地址范围为0001-00FE;当从设备地址为00时，即为广播命令，不管原设备地址是多少都可以修改新的设备地址；
C：波特率修改命令发送说明(改为19200bps)
从设备地址功能码起始寄存器地址写入寄存器的数据CRC-L CRC-H 01H 06H 00H 81H 00H 02H 58H 23H
说明:0002为19200波特率代码;
7、硬件拔码地址设置
１、硬件或软件设置地址功能选择
本产品内部设有一个硬件地址和软件地址设置选择开关,当DZ2短接时,为硬件设置通讯地址;不插短接块时为软件设置通讯地址。
硬件设置地址开关：跳线冒短接；
附1：硬件拔码开关设置地址码对照表
版本：V1.0 2017.6.15初始版本。
