钢筋符号大全
16钢筋符号
16钢筋符号
以下是常见的钢筋表示符号大全：
1. 螺纹钢筋（HRB）：表示为“φ+数字+螺纹形式”，如φ16-HPB300表示直径为16毫米，螺纹形式为HPB300的螺纹钢筋。
2. 带肋钢筋（RB）：表示为“φ+数字+肋形式”，如φ12-III级表示直径为12毫米，肋形式为III级的带肋钢筋。
3. 焊接网片（W）：表示为“网片尺寸+网片间距+钢筋直径”，如8/150/5表示网片尺寸为8毫米×150毫米，钢筋直径为5毫米的焊接网片。
4. 钢筋混凝土桩（PC）：表示为“φ+数字”，如φ500表示直径为500毫米的钢筋混凝土桩。
5. 预应力钢筋（PC）：表示为“φ+数字”，如φ12.7表示直径为12.7毫米的预应力钢筋。
6. 钢束（GB）：表示为“φ+数字+肋形式”，如φ12.7-7表示直径为12.7毫米，肋形式为7的钢束。
7. 钢筋网片（G）：表示为“网片尺寸+网片间距+钢筋直径”，如8/150/5表示网片尺寸为8毫米×150毫米，钢筋直径为5毫米的钢筋网片。
8. 钢筋弯曲形式：表示为“弯曲半径+弯曲角度”，如R200-90表示弯曲半径为200毫米，弯曲角度为90度的钢筋。
钢筋符号大全
一、箍筋表示方法：⑴φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为;⑵φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为;⑶φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵2Φ22+4Φ12 表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25;⑷2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋5Φ25,通长布置;五、标注示例：KL73300×700 Y500×250φ10100/2002 2Φ25N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高250;N4Φ18 表示梁腰中抗扭钢筋;φ10100/2002 2Φ25 表示箍筋和;表示梁上皮标高;钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力,也称胶结力;②混凝土收缩,将钢筋紧紧握固而产生摩擦力;③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用,也称咬合力;④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力;为了保护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有保护层图;根据钢筋混凝土结构设计规范规定,梁、柱的保护层最小厚度为25mm,板和墙的保护层厚度为10～15mm; 正筋就是正弯矩筋,简单的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处上部受拉通长钢筋就是指在所标的区段内通长设置,直径可以不相同,可以采用搭接连接形式,保证梁各个部位的这个部分钢筋都能发挥其抗拉强度,而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋,中间既不弯起也不中断,当钢筋过长时可以搭接或焊接,但不改变直径;贯通筋既可以是受力钢筋,也可以是架力钢筋;支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋;一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋,有些上部配置的构造钢筋习惯上也称为负筋;当梁、板的上部钢筋通长时,大家也习惯地称之为上部钢筋;至于端,中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋,通常设置在板的支座端支座,中间支座,位置在板的上皮,其作用是抵抗板的负弯矩,也可以叫板负筋现在板中差不多都有两层,下层筋都是通长的,应该叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部,是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝,又称为元宝筋;主要作用是：由于梁的某部受到大的集中荷载作用,可能会使梁上引起斜裂缝,特别是力作用在受拉区内,为了使梁体不产生局部严重破坏,同时使梁体的材料发挥各自的作用而设置的,主要布置在剪力有大幅突变部位,防止该部位产生过大的裂缝,引起结构的破坏,就必须配吊筋了,还要加配附加箍筋;“腹筋” 作用：梁的抗扭它在设计上属构造配筋,即力学上不用设计计算具体力的大小,按国家设计规范的构造要求查得此数据;当梁高大到一定要求时,就得加设,按多少、加多大规格按构造要求规范查得;1、什么是负弯矩：在上如果你学过结构力学你可以跳过这一部分,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩；打个比方,你用手拗一只筷子,向下拗的时候,是筷子下部先断；这是正弯矩,向上拗的时候,是是筷子上部先断,这是负弯矩；明白了正负弯的区别,你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫,在工地上常常简称为“负筋”,一般来说,常碰到的负弯矩筋有两种,一种是楼板与梁交接的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应该是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米左右；另一种就是梁的支座处,因为梁支端两端受向下的弯矩,在梁支座处,存在负弯矩,这是一个关键部位,常按锚固要求放一定的负筋2、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固。
钢筋符号大全
、梁上主筋和梁下主筋同时表示方法
符号
含义
3①22,3①20
表示上部钢筋为3肢①22,下部钢筋为3肢①20。
2©12,3①18
表示上部钢筋为2肢©12,下部钢筋为3肢①18。
4①25,4①25
［表示上部钢筋为4肢①25,下部钢筋为4肢①25。
3①25,5①25
表示上部钢筋为3肢①25,下部钢筋为5肢①25。
三、梁上部钢筋表示方法：（标在梁上支座处）
符号
含义
2①20
表示两根 ①20的钢筋，通长布置，用于双肢箍。
2①22+(4①12)
表示2肢①22为通长，4肢©12架立筋，用于六肢箍。
6①25 4/2
表示上部钢筋上排为4肢①25,下排为2肢①25。
钢筋符号大全
、箍筋表示方法
符号
含义
T©8@200(2)7
［表示箍筋为©8,间距为200,双肢箍。
©10@100/200(2)
表示箍筋为©10，加密区间距100,非加密区间距200,全为双肢 箍。
©10@100/200⑷］
表示箍筋为©10，加密区间距100,非加密区间距200，全为四肢 箍。
©8@100(4)/150(2)
符号
含义
4①25
表示只有一排主筋，4肢①25全部伸入支座内。
6①25 2/4
表示有两排钢筋，上排筋为2肢①25,下排筋4肢①25。
6①25(-2)/4
表示有两排钢筋，上排筋为2肢①25,不伸入支座，下排筋4肢①25,全部伸入支座。
2①25 + 3①22(-3)/
5①25
表示有两排筋，上排筋为5根。2肢①25伸入支座，3肢①22, 不伸入支座。下排筋5肢①25,通长布置。
钢筋符号大全
钢筋符号大全一、箍筋表示方法
符号
含义
φ10@100/200(2)
表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
φ10@100/200(4)
表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍。
φ8@200(2)
表示箍筋为φ8，间距为200，双肢箍。
φ8@100(4)/150(2)
3Φ25，5Φ25
表示上部钢筋为3Φ25,下部钢筋为5Φ25。
钢筋符号大全三、梁上部钢筋表示方法：（标在梁上支座处）
符号
含义
2Φ20
表示两根Φ20的钢筋，通长布置，用于双肢箍。
2Φ22+（4Φ12）
表示2Φ22为通长，4φ12架立筋，用于六肢箍。
6Φ25 4/2
表示上部钢筋上排为4Φ25，下排为2Φ25。
表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
钢筋符号大全二、梁上主筋和梁下主筋同时表示方法
符号
含义
3Φ22，3Φ20
表示上部钢筋为3Φ22,下部钢筋为3Φ20。
2φ12，3Φ18
表示上部钢筋为2φ12,下部钢筋为3Φ18。
4Φ25，4Φ25
表示上部钢筋为4Φ25,下部钢筋为4Φ25。
钢筋符号大全五、梁下部钢筋表示方法：（标在梁的下部）
符号
含义
4Φ25
表示只有一排主筋，4Φ25全部伸入支座内。
6Φ25 2/4
表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
6Φ25（-2）/4
表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

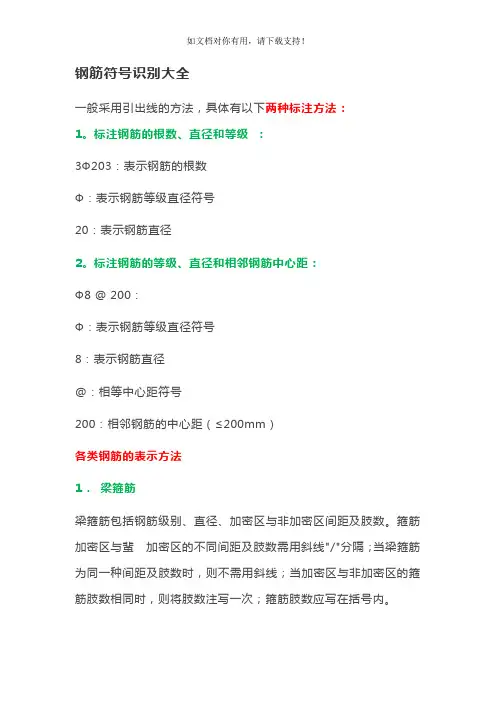

钢筋符号识别大全
钢筋符号识别大全一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋符号识别大全
钢筋符号识别大全一般采用引出线的方法，具体有以下两种标注方法：1。
标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径2。
标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）各类钢筋的表示方法1．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"＠"，而是用"－"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋符号大全，请查收！
钢筋符号大全，请查收！一般采用引出线的方法，具体有以下两种标注方法：【1】标注钢筋的根数、直径和等级：3Ф203：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径【2】标注钢筋的等级、直径和相邻钢筋中心距：Ф8 @ 200：Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）好好学习各类钢筋的表示方法1、梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线'/'分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。
（需要注意的是此处表示间距不是用'＠'，而是用'－'。
）例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线'/'将其分隔开来。
注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。
2、梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
钢筋符号表示方法大全
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
钢筋符号大全
含义
4Φ25
表示只有一排主筋，4肢Φ25 全部伸入支座内。
6Φ25 2/4
表示有两排钢筋，上排筋为2肢Φ25，下排筋4肢Φ25。
6Φ25 （-2 ）/4
表示有两排钢筋，上排筋为2肢Φ25，不伸入支座，下排筋4肢Φ25，全部伸入支座。
2Φ25 + 3Φ22（-3）/ 5Φ25
表示有两排筋，上排筋为5根。2肢Φ25伸入支座，3肢Φ22，不伸入支座。下排筋 5肢Φ25，通长布置。
表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
二、梁上主筋和梁下主筋同时表示方法
符号
含义
3Φ22，3Φ20
表示上部钢筋为3肢Φ22,下部钢筋为3肢Φ20。
2φ12，3Φ14Φ25，4Φ25
表示上部钢筋为4肢Φ25,下部钢筋为4肢Φ25。
钢筋符号大全
一、箍筋表示方法
符号
含义
φ8@200(2)
表示箍筋为φ8，间距为200，双肢箍。
φ10@100/200(2)
表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
φ10@100/200(4)
表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
φ8@100(4)/150(2)
2Φ22+ 2Φ22
表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
四、梁腰中钢筋表示方法
符号
含义
G2φ12
表示梁两侧的构造钢筋，每侧一根φ12。
G4Φ14
表示梁两侧的构造钢筋，每侧两根Φ14。
N2Φ22
表示梁两侧的抗扭钢筋，每侧一根Φ22。
N4Φ18
表示梁两侧的抗扭钢筋，每侧两根Φ18
(完整版)看钢筋图钢筋符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等级代号外形钢种公称直径mm符号主要用途常用材料HPB235 光圆低碳钢8--20 非预应力Q235HRB335月牙肋合金钢6--50非预应力、预应力20MnSiHRB400 6--50 25MnSiRRB400 6--50 预应力40Si2MnV 钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋断面带直钩的钢筋端部半圆形弯钩的钢筋塔接无弯钩的钢筋端部带丝扣钢筋端部半直钩的钢筋端部半圆形弯钩的钢筋端部无弯钩的钢筋塔接套管接头常用构件的代号一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
钢筋符号大全
钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：一般钢筋的表示方法常用构件的代号一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
钢筋编号等级类型符号大全
如何看钢筋图纸热扎钢筋等级和直径符号强度等公称直径外形钢种符号主要用途常用材料级代号mmHPB235光圆低碳钢8--20非预应力Q235HRB3356--5020MnSi非预应力、预应力HRB400月牙肋6--5025MnSi合金钢RRB4006--50预应力40Si2MnV钢筋的标注在图样中一般采用引出线的方法，具体有以下两种标注方法：②标注钢筋的等级、直径和相邻钢筋中心①标注钢筋的根数、直径和等级距3Ф 20：Ф8 @ 200：Ф：表示钢筋等级直径符号3：表示钢筋的根数8：表示钢筋直径Ф：表示钢筋等级直径符号@：相等中心距符号20：表示钢筋直径200：相邻钢筋的中心距（≤200mm）一般钢筋的表示方法名称图例名称图例名称图例钢筋带直钩的半圆形弯钩断面钢筋端部的钢筋塔接无弯钩的带丝扣半直钩的钢筋端部钢筋端部钢筋端部半圆形弯钩无弯钩的套管接头的钢筋端部钢筋塔接常用构件的代号序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J 2屋面板WB16圈梁QL30设备基础SJ 3空心板KB17过梁GL31桩ZH 4槽形板CB18连系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC 6密筋板MB20楼梯梁TL34水平支撑SC 7楼梯板TB21懔条LT35梯T 8盖板或沟盖板GB22屋架WJ36雨蓬YP 9挡雨板或口板檐板YB23托架TJ37阳台YT 10吊车安全走道板DB24天窗架CJ38梁垫LD 11墙板QB25框架KJ39预埋件M 12天沟板TGB26钢架GJ40天窗端壁TD 13梁L27支架ZJ41钢筋网W 14屋面梁WL28柱Z42钢筋骨架G一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18 表示上部钢筋为 2φ12, 下部钢筋为 3Φ 18。
⑶ 4Φ25，4Φ25 表示上部钢筋为 4Φ25, 下部钢筋为 4Φ 25。
钢筋符号大全
钢筋符号大全1. 弯折钢筋•↑：向上弯折钢筋•↓：向下弯折钢筋•↖：向左上弯折钢筋•↗：向右上弯折钢筋•←：向左弯折钢筋•→：向右弯折钢筋2. 钢筋直径标识•Ø6：直径为6mm的钢筋•Ø8：直径为8mm的钢筋•Ø10：直径为10mm的钢筋•Ø12：直径为12mm的钢筋•Ø16：直径为16mm的钢筋•Ø20：直径为20mm的钢筋•Ø25：直径为25mm的钢筋•Ø32：直径为32mm的钢筋•Ø40：直径为40mm的钢筋•Ø50：直径为50mm的钢筋3. 钢筋长度标识•L=1000：钢筋长度为1000mm •L=2000：钢筋长度为2000mm •L=3000：钢筋长度为3000mm •L=4000：钢筋长度为4000mm •L=5000：钢筋长度为5000mm •L=6000：钢筋长度为6000mm4. 钢筋间距标识•s=100：钢筋间距为100mm•s=150：钢筋间距为150mm•s=200：钢筋间距为200mm•s=250：钢筋间距为250mm•s=300：钢筋间距为300mm•s=350：钢筋间距为350mm•s=400：钢筋间距为400mm•s=450：钢筋间距为450mm•s=500：钢筋间距为500mm 5. 钢筋弯曲角度标识•α=30°：钢筋弯曲角度为30°•α=45°：钢筋弯曲角度为45°•α=60°：钢筋弯曲角度为60°•α=90°：钢筋弯曲角度为90°6. 钢筋定位•⊕：钢筋定位标志，表示钢筋的纵向分布方向7. 钢筋截面形状标识•□：矩形截面钢筋•○：圆形截面钢筋•◇：菱形截面钢筋•△：三角形截面钢筋•⩠：T形截面钢筋8. 标记号码•1：钢筋标记号码1•2：钢筋标记号码2•3：钢筋标记号码3•4：钢筋标记号码4•5：钢筋标记号码59. 钢筋间距方向•↑：向上钢筋间距方向•↓：向下钢筋间距方向•←：向左钢筋间距方向•→：向右钢筋间距方向10. 其他标识•⇃：起扎符号，表示将几根钢筋绑扎在一起•⇂：止束符号，表示钢筋束的终点以上是钢筋符号的大全，希望对你有帮助！请随时根据需要使用这些符号来标示钢筋的形状、尺寸和布置等信息。
钢筋符号大全
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
建筑钢筋符号大全
建筑钢筋符号大全————————————————————————————————作者: ————————————————————————————————日期:一级钢筋(HPB235／ＨPB300两种)普通是光面钢筋二级钢筋（HＲＢ33５）是螺纹钢筋、三级钢筋(HRB400）也是螺纹钢筋,、四级钢筋(HRＢ500)有月牙肋和螺纹等可以自己打:HPB235钢筋符号:在ｗｏrd中先输入E000,然后按住ALT键，同时按下X键；ＨｒB３35钢筋符号:在ｗｏrd中先输入E0０1，然后按住ＡLT键,同时按下X键;HRB400钢筋符号:在wｏrd中先输入E002,然后按住A ＬT键,同时按下X键φｋ：刻痕钢丝;φｂ:冷拔低碳钢丝；ﻫφc：碳素钢丝;ﻫφＲ:冷轧带肋钢筋；ﻫφl：冷拉钢筋（一级）；Φl:冷拉钢筋(二级）;φZ：（这个没见过,不知)ﻫφs：钢铰线；ﻫφＪ:钢铰线（旧规范?)；φk：刻痕钢丝；φｂ:冷拔低碳钢丝；φc:碳素钢丝;φR：冷轧带肋钢筋;φl：冷拉钢筋（一级)；Φl：冷拉钢筋（二级)；φZ:（这个没见过，不知）φｓ：钢铰线;φＪ：钢铰线(旧规范?）;另外,还有一些,如（仅列上标）:P:消除应力钢丝（光面)；H：消除应力钢丝（螺旋肋）;I：消除应力钢丝(刻痕）；HT:热处理钢筋;这种板钢筋,怎么表示ΦR7＠180:ΦR7＠1８０直接输入L7@18０即可。
这是三级钢,软件用C表示.ΦR7@1８0这是冷拉带肋钢筋的表示，广联达钢筋算量里有专门的对应符号是L.R是表示冷轧带肋钢筋Ｎ表示冷轧扭钢筋。
φn7表示冷轧扭钢筋。
φR表示冷轧带肋钢筋软件中用L表示冷轧带肋钢筋钢筋混凝土构件图示方法中钢筋的标注:一般采用引出线的方法,具体有以下两种标注方法：ﻫ１。
标注钢筋的根数、直径和等级:3Ф２０3：表示钢筋的根数Ф:表示钢筋等级直径符号2０:表示钢筋直径ﻫ2。
标注钢筋的等级、直径和相邻钢筋中心距ﻫФ８@ ２００:Ф：表示钢筋等级直径符号ﻫ８:表示钢筋直径ﻫ@：相等中心距符号200:相邻钢筋的中心距(≤２00mｍ)各类钢筋的表示方法ﻫ１. 梁箍筋ﻫ梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋符号大全
热扎钢筋等级和直径符号钢筋的标注
钢筋混凝土构件图示方法中钢筋的标注：
一般采用引出线的方法，具体有以下两种标注方法：
1。
标注钢筋的根数、直径和等级：3Ф20(钢筋的符号) 3：表示钢筋的根数
Ф：表示钢筋等级直径符号(钢筋的符号)
20：表示钢筋直径
2。
标注钢筋的等级、直径和相邻钢筋中心距
Ф8 @ 200：(钢筋的符号)
Ф：表示钢筋等级直径符号
8：表示钢筋直径
@：相等中心距符号
200：相邻钢筋的中心距(≤200mm)
1. 梁箍筋
梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。
箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔;当梁箍筋为同一种间距及肢数时，则不需用斜线;当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次;箍筋肢数应写在括号内。
例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。
A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
需要注意的是此处表示间距不是用"@"，而是用"-"。
当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。
注写时，先注写梁支座端部的箍筋(包括箍筋的箍数、钢筋级别、直径、间距及肢数)，在斜线后注写梁跨中部分的箍筋间距及肢数。
例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10;梁的两端各有13个四肢箍，间距为150;梁跨中部分，间距为200，四肢箍。
18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12;梁的两端各有18个四肢箍，间距为120;梁跨中部分，间距为200，两肢箍。
2. 梁上部贯通筋或架立筋
梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。
注写时，须将架立筋写入括号内。
例：2B22用于双肢箍;2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。
当梁的上部和下部纵筋均为贯通筋，且各跨配筋相同时，此项可加注下部纵筋的配筋值，用分号";"将上部与下部纵筋的配筋值分隔开来。
例：3B22;3B20表示梁的上部配置3B22的贯通筋，梁的下部配置3B20的贯通筋。
3. 梁支座上部纵筋
当上部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁支座上部纵筋注写为6B25 4/2，表示上一排纵筋为4B25，下一排纵筋为2B25。
注意：上述表示中"25"与"4/2"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"+"将两种直径的纵筋相联，注写时角筋写在前面。
例：梁支座上部有四根纵筋，2B25放在角部，2B22放在中部，在梁支座上部应注写为2B25+2B22。
当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。
4. 梁下部纵筋
当下部纵筋多于一排时，用斜线"/"将各排纵筋自上而下分开。
例：梁下部纵筋注写为6B25 2/4，则表示上一排纵筋为2B25，下一排纵筋为4B25，全部伸入支座。
注意：上述表示中"25"与"2/4"之间有一个空格，这个空格不可忽略，否则将出现错误。
当同排纵筋有两种直径时，用加号"+"将两种直径的纵筋相联，注写时角筋写在前面。
当梁下部纵筋不全部伸入支座时，将梁下部纵筋减少的数量写在括号内。
例：梁下部纵筋注写为6B25 2(-2)/4，则表示上排纵筋为2B25，且不伸入;。
一排纵筋为4B25，全部伸入支座。
梁下部纵筋注写为2B25+3B22(-2)/5B25，则表示上排纵筋为2B25和3B22，其中2B22不伸入支座;下一排纵筋为5B25，全部伸入支座。
5. 侧面纵向构造钢筋或侧面抗扭纵筋
当梁某跨侧面布有抗扭纵筋时，须在该跨的适当位置标注抗扭纵筋的总配筋值，并在其前面加"*"号。
例：在梁下部纵筋处另注写有*6B18时，则表示该跨梁两侧各有3B18的抗扭纵筋。
梁编号由梁类型代号、序号、跨数及有无悬挑代号组成，应符合下表的规定。
梁类型代号：梁类型
注：(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计入跨数。
例：KL7(5A)表示第7号框架梁，5跨，一端有悬挑;
L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
AKL5-4(1)400x150
第5-4号暗框梁，跨数为1，梁宽400，高150
括号内如果是(2A)即2跨，一端悬挑
如果是(2B)即2跨，两端悬挑。
