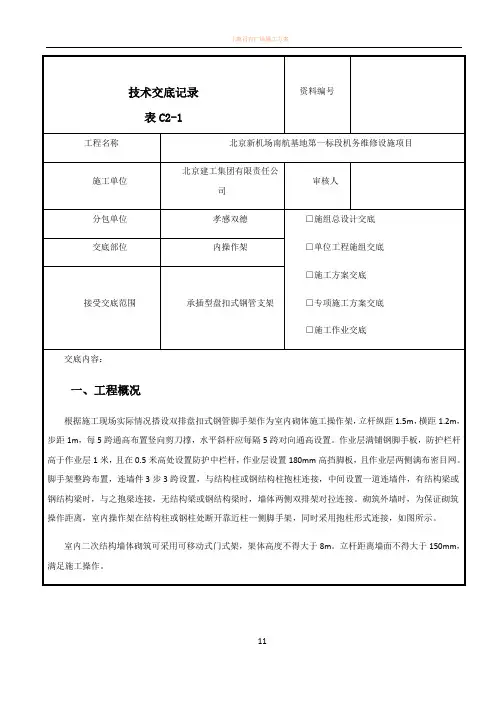

技术交底记录

表C2-1

资料编号

工程名称 北京新机场南航基地第一标段机务维修设施项目

施工单位 北京建工集团有限责任公司

审核人

分包单位 孝感双德 □施组总设计交底 □单位工程施组交底 □施工方案交底

□专项施工方案交底 □施工作业交底

交底部位

内操作架

接受交底范围

承插型盘扣式钢管支架

交底内容：

一、工程概况

根据施工现场实际情况搭设双排盘扣式钢管脚手架作为室内砌体施工操作架，立杆纵距1.5m ，横距1.2m ，步距1m ，每5跨通高布置竖向剪刀撑，水平斜杆应每隔5跨对向通高设置。作业层满铺钢脚手板，防护栏杆高于作业层1米，且在0.5米高处设置防护中栏杆，作业层设置180mm 高挡脚板，且作业层两侧满布密目网。脚手架整跨布置，连墙件3步3跨设置，与结构柱或钢结构柱抱柱连接，中间设置一道连墙件，有结构梁或钢结构梁时，与之抱梁连接，无结构梁或钢结构梁时，墙体两侧双排架对拉连接。砌筑外墙时，为保证砌筑操作距离，室内操作架在结构柱或钢柱处断开靠近柱一侧脚手架，同时采用抱柱形式连接，如图所示。

室内二次结构墙体砌筑可采用可移动式门式架，架体高度不得大于8m 。立杆距离墙面不得大于150mm ，满足施工操作。

3.2.2 脚手架搭设技术内容

3.2.2.1脚手架基础施工

本工程脚手架基础为回填土地基、混凝土地面，脚手架搭设前应清除障碍物，回填土地基应平整，且承载力应不小于150kPa，做好排水措施，验收合格后，放线定位。对于回填土地基，垫板采用标准脚手板，对于混凝土地面，垫板采用钢制垫片。

3.2.2.2 架体施工

（1）落地式外脚手架

操作架平面图

操作架立面图

双排盘扣式钢管脚手架作为室内砌体施工操作架，立杆纵距1.2m ，横距1.5m ，步距1m 。作业层满铺钢脚手板，防护栏杆高于作业层1米。脚手架整跨布置，连墙件两步三跨设置，最大布置间距不大于三步三跨，与结构柱或钢结构柱抱柱连接，中间设置一道连墙件，有结构梁或钢结构梁时，与之抱梁连接，无结构梁或钢结构梁时，墙体两侧双排架对拉连接。

3.2.2.3 剪刀撑施工

立外排，后立内排。

5.2 施工方法

5.2.1 脚手架基础

本工程脚手架基础有回填地基土、混凝土两种形式，在回填地基土搭设脚手架前应清除障碍物，做好排水，回填土基础验收合格后，放线定位。垫板采用标准脚手板。在混凝土上搭设脚手架时，底座采用钢垫片。

5.2.2 定位测量

根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用红漆点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。

5.2.3 脚手架构造要求及搭设方法

5.2.3.1 立杆

（1）脚手架

立杆纵距为1.5m，横距为1.2m，内立杆距墙体外侧200mm，步距为1.0m。立杆纵成线，横成方，垂直偏差小于20mm。立杆到屋面层时，外排杆高出屋面层不小于1.2m，搭设一道护身栏，并挂密目安全网。立杆接长使用对接扣件连接，相邻的两根立杆接头错开距离大于500mm，并不在同一步架内。

脚手架立杆基础不在同一高度上时，必须将高出的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

5.2.3.2 大横杆

大横杆应

布置在两立杆

内侧。大横杆

使用对接扣件

连接，与立杆

用十字扣件连

接。连接大横

杆的对接扣件

开口朝脚手架

内侧，螺栓向上，相邻的两根大横杆接头错开距离大于500mm，并不在同一跨内，大横杆一根杆的两端高差小于20mm。

（2）不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。

（3）分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。

（4）应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。

（5）当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。

5.2.5 安全防护要求

5.2.5.1安全网

架体必须用密目式安全网沿外立杆内侧进行封闭，密目式安全立网之间必须连接牢固，封闭严密，并用专用绑绳与架体固定。脚手架施工作业层脚手板下设置双层水平安全网兜底，作业层下方每隔10m应设置一道水平安全网。水平安全网把脚手架水平部分全部封严。

5.2.5.23脚手架防雷构造

（1）脚手架是高耸的金属构架，又紧靠在钢筋混凝土结构之旁，二者都是极易遭受雷击的对象，因此避雷措施十分重要。

（2）外架的防雷装置的冲击接电电阻值不得大于4Ω。

（3）避雷针是简单易作的避雷装置之一，采用φ20圆钢制作，顶部削尖，设在升降架四角的立杆顶部上，超出升降架高度不小于1m，并将所有最上层的大横杆全部接通，形成避雷网络。

5.2.6 使用要求

（1）操作架上的施工荷载应符合设计要求，不得超载。

（2）使用阶段，安排专人负责对架子进行经常检查和维修。经常检查各主要节点处主杆件的连接是否符合设计要求；检查地基是否有积水、垫木是否松动、立杆是否悬空；架子沉降及垂直度是否超标等。发现问题立即处理并上报项目安全部。

（10）在底板上生根的落地式脚手架，本层底板模板支架不得拆除，须落地式脚手架拆除后，再进行模板支架的拆除。

6.3 安全保证措施

（1）操作人员必须持有登高作业操作证方可上岗。

（2）架子在搭设(拆卸)过程要做到文明作业，不得从架子上掉落工具、物品；同时必须保证自身安全，高空作业需穿防滑鞋，佩戴安全帽、安全带，未佩戴安全防护用品不得上架子。

（3）在架子上施工的各工种作业人中应注意自身安全，不得随意向下、向外抛、掉物品，不得随意拆除安全防护装置。

（4）雨、雪及六级以上大风等天气严禁进行脚手架搭设、拆除工作。

（5）在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。

（6）脚手架临街面必须有防止坠物伤人的防护措施。

（7）搭拆脚手架期间，地面应设置围栏和警戒标志，严禁非操作人员入内。

（8）钢管架应设置避雷针，分置于外架四角立杆之上，并联通大横杆，形成避雷网络，并检测接地电阻不大于4Ω。

（9）脚手架不得搭设在距离外电架空线路的安全距离内，并做好可靠的安全接地处理。

（10）定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。

（11）脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝混用。

（12）脚手架搭设人员必须持证上岗，并正确使用安全帽、安全带、穿防滑鞋。

（13）严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。

（14）保证脚手架体的整体性，不得与井架、升降机一并拉结，不得截断架体。

（15）结构脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
