浅谈电力变压器的雷击故障及处理
10kV配电线路雷击故障分析及防雷措施

10kV配电线路雷击故障分析及防雷措施摘要:雷击故障是电力系统运行中常见的故障之一,特别是在高压配电线路中更为常见。
雷击故障不仅会影响电力系统的正常运行,还会对人身财产造成威胁。
因此,对于雷击故障的分析和防范具有重要的意义。
基于此,本文章对10kV 配电线路雷击故障分析及防雷措施进行探讨,以供参考。
关键词:10kV配电线路;雷击故障;防雷措施引言雷电是自然界中的一种常见天气现象,其对电力系统的安全运行和设备的可靠性造成了很大的威胁。
特别是在10kV配电线路中,雷击故障往往会导致线路短路、设备损坏甚至起火等严重后果,给电网的稳定供电带来了挑战。
因此,对于10kV配电线路雷击故障的分析和防雷措施的研究具有重要的现实意义。
1、雷击故障的概述雷击故障是指由于雷电的电流通过系统中的元件或设备引起的电力系统中断或损坏现象。
雷电是自然界中产生的高能放电现象,它的发生会对电力系统产生严重的冲击和破坏。
雷击故障在电力系统中具有不可忽视的危害性,因此了解雷击故障的定义和原理对于电力系统运行和安全具有重要意义。
雷击故障对电力系统的危害主要体现在以下几个方面:雷电的高能量放电可能直接损坏设备,如变压器、断路器等,导致系统停电。
雷电产生的高电压脉冲会对电力系统的绝缘系统产生强烈的冲击,降低绝缘性能,从而导致部分放电甚至击穿。
雷击现象还可能引起火灾和爆炸,给人身安全带来威胁。
2、10kV配电线路雷击故障的类型2.1直击雷击故障直击雷击故障是指雷电直接击中配电线路导线或铁塔等设备上的现象。
当雷电直接击中导线时,会导致电流瞬间增大,可能造成线路短路、设备损坏甚至引发火灾。
此外,直击雷击还会产生强烈的电磁场,对周围设备产生干扰,甚至使其失效。
2.2感应雷击故障感应雷击故障是指雷电附近产生的电磁场对于配电线路的感应作用。
当雷电附近发生放电时,会产生强烈的电磁场,电磁场会感应到附近的导线上,从而产生感应电流。
这种感应电流可能会引起线路短路或设备损坏。

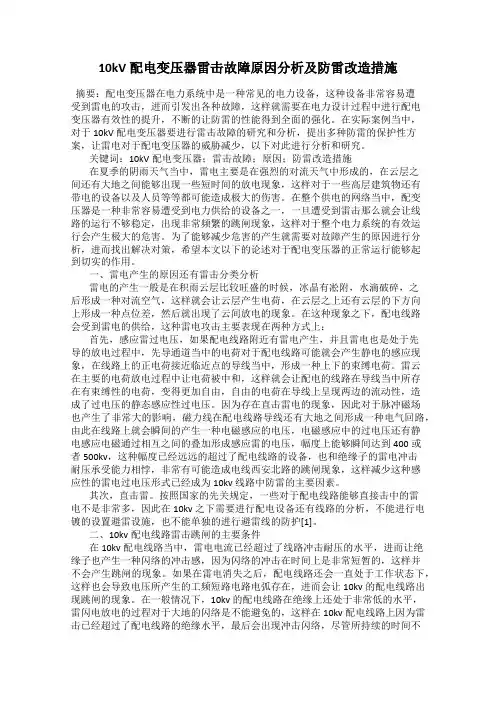

10kV配电变压器雷击故障原因分析及防雷改造措施

10kV配电变压器雷击故障原因分析及防雷改造措施摘要:配电变压器在电力系统中是一种常见的电力设备,这种设备非常容易遭受到雷电的攻击,进而引发出各种故障,这样就需要在电力设计过程中进行配电变压器有效性的提升,不断的让防雷的性能得到全面的强化。
在实际案例当中,对于10kV配电变压器要进行雷击故障的研究和分析,提出多种防雷的保护性方案,让雷电对于配电变压器的威胁减少,以下对此进行分析和研究。
关键词:10kV配电变压器;雷击故障;原因;防雷改造措施在夏季的阴雨天气当中,雷电主要是在强烈的对流天气中形成的,在云层之间还有大地之间能够出现一些短时间的放电现象,这样对于一些高层建筑物还有带电的设备以及人员等等都可能造成极大的伤害。
在整个供电的网络当中,配变压器是一种非常容易遭受到电力供给的设备之一,一旦遭受到雷击那么就会让线路的运行不够稳定,出现非常频繁的跳闸现象,这样对于整个电力系统的有效运行会产生极大的危害。
为了能够减少危害的产生就需要对故障产生的原因进行分析,进而找出解决对策,希望本文以下的论述对于配电变压器的正常运行能够起到切实的作用。
一、雷电产生的原因还有雷击分类分析雷电的产生一般是在积雨云层比较旺盛的时候,冰晶有凇附,水滴破碎,之后形成一种对流空气,这样就会让云层产生电荷,在云层之上还有云层的下方向上形成一种点位差,然后就出现了云间放电的现象。
在这种现象之下,配电线路会受到雷电的供给,这种雷电攻击主要表现在两种方式上:首先,感应雷过电压,如果配电线路附近有雷电产生,并且雷电也是处于先导的放电过程中,先导通道当中的电荷对于配电线路可能就会产生静电的感应现象,在线路上的正电荷接近临近点的导线当中,形成一种上下的束缚电荷。
雷云在主要的电荷放电过程中让电荷被中和,这样就会让配电的线路在导线当中所存在有束缚性的电荷,变得更加自由,自由的电荷在导线上呈现两边的流动性,造成了过电压的静态感应性过电压。
因为存在直击雷电的现象,因此对于脉冲磁场也产生了非常大的影响,磁力线在配电线路导线还有大地之间形成一种电气回路,由此在线路上就会瞬间的产生一种电磁感应的电压,电磁感应中的过电压还有静电感应电磁通过相互之间的叠加形成感应雷的电压,幅度上能够瞬间达到400或者500kv,这种幅度已经远远的超过了配电线路的设备,也和绝缘子的雷电冲击耐压承受能力相悖,非常有可能造成电线西安北路的跳闸现象,这样减少这种感应性的雷电过电压形式已经成为10kv线路中防雷的主要因素。

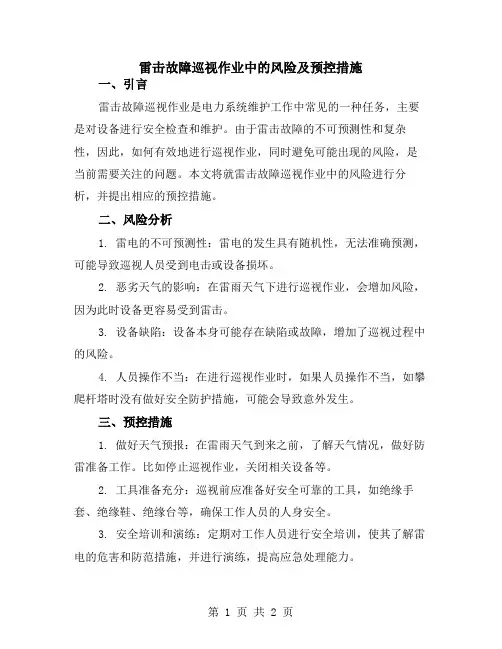

雷击故障巡视作业中的风险及预控措施

雷击故障巡视作业中的风险及预控措施一、引言雷击故障巡视作业是电力系统维护工作中常见的一种任务,主要是对设备进行安全检查和维护。
由于雷击故障的不可预测性和复杂性,因此,如何有效地进行巡视作业,同时避免可能出现的风险,是当前需要关注的问题。
本文将就雷击故障巡视作业中的风险进行分析,并提出相应的预控措施。
二、风险分析1. 雷电的不可预测性:雷电的发生具有随机性,无法准确预测,可能导致巡视人员受到电击或设备损坏。
2. 恶劣天气的影响:在雷雨天气下进行巡视作业,会增加风险,因为此时设备更容易受到雷击。
3. 设备缺陷:设备本身可能存在缺陷或故障,增加了巡视过程中的风险。
4. 人员操作不当:在进行巡视作业时,如果人员操作不当,如攀爬杆塔时没有做好安全防护措施,可能会导致意外发生。
三、预控措施1. 做好天气预报:在雷雨天气到来之前,了解天气情况,做好防雷准备工作。
比如停止巡视作业,关闭相关设备等。
2. 工具准备充分:巡视前应准备好安全可靠的工具,如绝缘手套、绝缘鞋、绝缘台等,确保工作人员的人身安全。
3. 安全培训和演练:定期对工作人员进行安全培训,使其了解雷电的危害和防范措施,并进行演练,提高应急处理能力。
4. 严格执行安全规定:在进行巡视作业时,应严格遵守相关安全规定,如穿戴绝缘装备、遵循作业流程、保持安全距离等。
5. 定期巡检防雷设施:定期对防雷设施进行巡检,确保其完好无损,能够正常发挥作用。
如果发现防雷设施存在问题,应及时进行维修或更换。
6. 制定应急预案:针对可能出现的风险,制定相应的应急预案,确保在突发事件发生时能够迅速采取应对措施。
同时,应定期进行应急演练,提高应对突发事件的能力。
7. 设备故障排查:在巡视过程中,应对设备进行全面检查,发现设备故障或异常情况时,应及时进行处理。
8. 团队协作:巡视过程中应注重团队协作,明确每个人的职责和任务,确保整个巡视过程的顺利进行。
四、总结综上所述,雷击故障巡视作业中存在一定的风险,包括雷电的不可预测性、恶劣天气的影响、设备缺陷和人员操作不当等。

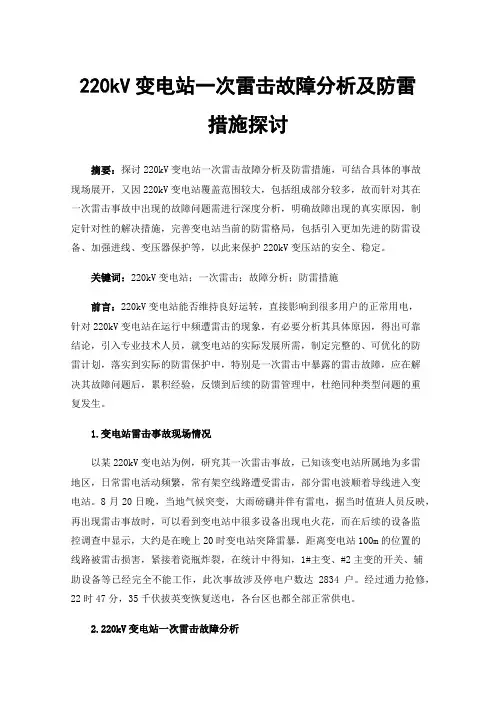

220kV变电站一次雷击故障分析及防雷措施探讨

220kV变电站一次雷击故障分析及防雷措施探讨摘要:探讨220kV变电站一次雷击故障分析及防雷措施,可结合具体的事故现场展开,又因220kV变电站覆盖范围较大,包括组成部分较多,故而针对其在一次雷击事故中出现的故障问题需进行深度分析,明确故障出现的真实原因,制定针对性的解决措施,完善变电站当前的防雷格局,包括引入更加先进的防雷设备、加强进线、变压器保护等,以此来保护220kV变压站的安全、稳定。
关键词:220kV变电站;一次雷击;故障分析;防雷措施前言:220kV变电站能否维持良好运转,直接影响到很多用户的正常用电,针对220kV变电站在运行中频遭雷击的现象,有必要分析其具体原因,得出可靠结论,引入专业技术人员,就变电站的实际发展所需,制定完整的、可优化的防雷计划,落实到实际的防雷保护中,特别是一次雷击中暴露的雷击故障,应在解决其故障问题后,累积经验,反馈到后续的防雷管理中,杜绝同种类型问题的重复发生。
1.变电站雷击事故现场情况以某220kV变电站为例,研究其一次雷击事故,已知该变电站所属地为多雷地区,日常雷电活动频繁,常有架空线路遭受雷击,部分雷电波顺着导线进入变电站。
8月20日晚,当地气候突变,大雨磅礴并伴有雷电,据当时值班人员反映,再出现雷击事故时,可以看到变电站中很多设备出现电火花,而在后续的设备监控调查中显示,大约是在晚上20时变电站突降雷暴,距离变电站100m的位置的线路被雷击损害,紧接着瓷瓶炸裂,在统计中得知,1#主变、#2主变的开关、辅助设备等已经完全不能工作,此次事故涉及停电户数达2834户。
经过通力抢修,22时47分,35千伏拔英变恢复送电,各台区也都全部正常供电。
2.220kV变电站一次雷击故障分析220kV变电站一次雷击故障分析,关注以下要点:①事故前运行方式。
220kV04开关运行,其中1#变电站带35kVⅠ段负荷,2#变带35kVⅡ段负荷,2#变10kV侧开关断开,1#主变带10kVⅠ、Ⅱ段负荷,10kV分段开关10处于合闸位置,运行方式安排为2台主变110kV侧中性点不接地,35kV侧中性点不接地。

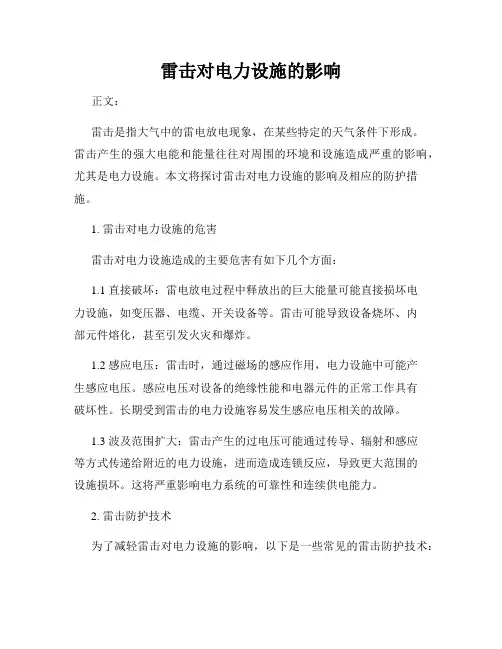

雷击对电力设施的影响

雷击对电力设施的影响正文:雷击是指大气中的雷电放电现象,在某些特定的天气条件下形成。
雷击产生的强大电能和能量往往对周围的环境和设施造成严重的影响,尤其是电力设施。
本文将探讨雷击对电力设施的影响及相应的防护措施。
1. 雷击对电力设施的危害雷击对电力设施造成的主要危害有如下几个方面:1.1 直接破坏:雷电放电过程中释放出的巨大能量可能直接损坏电力设施,如变压器、电缆、开关设备等。
雷击可能导致设备烧坏、内部元件熔化,甚至引发火灾和爆炸。
1.2 感应电压:雷击时,通过磁场的感应作用,电力设施中可能产生感应电压。
感应电压对设备的绝缘性能和电器元件的正常工作具有破坏性。
长期受到雷击的电力设施容易发生感应电压相关的故障。
1.3 波及范围扩大:雷击产生的过电压可能通过传导、辐射和感应等方式传递给附近的电力设施,进而造成连锁反应,导致更大范围的设施损坏。
这将严重影响电力系统的可靠性和连续供电能力。
2. 雷击防护技术为了减轻雷击对电力设施的影响,以下是一些常见的雷击防护技术:2.1 接地系统:合理的接地系统可以有效降低雷击对电力设施的危害。
良好的接地系统能够将雷击电流快速引入地下,减小电力设施所受的雷击冲击。
2.2 避雷针:在高耸的建筑物和设备上安装避雷针是一种有效的防护措施。
避雷针可以吸收雷电放电,并引导雷电流经过接地系统释放到地面,避免对电力设施造成直接破坏。
2.3 避雷网:在电力设施的周围建立避雷网可以形成一个保护层,减少雷电放电对设施的威胁。
避雷网由导电材料制成,通过将雷击电流引向大地,保护设备的完整性。
2.4 避雷器:避雷器是用来抵御过电压的装置,可以在雷击时吸收过电压的能量,避免过电压对设备的损坏。
合理使用避雷器可有效保护电力设施。
3. 雷击防护措施的重要性雷击对电力设施的危害不可忽视,因此采取合理的雷击防护措施至关重要。
3.1 保障供电可靠性:电力设施承担着供电的重要任务,合理的雷击防护措施可以降低设备故障率和停电率,保障供电的可靠性。
电力变压器雷电冲击试验故障分析

电力变压器雷电冲击试验故障分析随着国家经济发展水平的逐渐攀升,全国对电力能源提出了更高的需求,电力系统也拓宽了其原有的建设规模,其电压等级也明显上升。
在这种形势下,电力设备的价值、覆盖范围、故障出现率以及电容量等同样有所增加,怎样维护电力设备自身的安全性成为电力企业共同关注和急需解决的问题。
当面对雷电冲击,配电变压器具有强烈的电感或者是电容特性,而大容量的配电变压器,其电感值相对偏小,想要通过普通冲击试验,形成40~60μs波尾,其难度相对偏大。
标签:电力变压器;雷电冲击;试验故障;分析1导言电力变压器是一种静止的电气设备,是用来将某一数值的交流电压(电流)变成频率相同的另一种或几种数值不同的电压设备。
变压器的作用是多方面的,不只升高电压,还能把电能送到用电地区以满足用电需要。
在电力系统传送电能的过程中,必然会产生电压和功率两部分损耗,利用变压器提高电压,可以减少送电损失。
工程上,为了考验电力设备耐受雷电过电压能力,使用冲击电压发生器进行模拟雷击试验,这就是雷电冲击电压试验。
雷电冲击电压波是单极性的(正或负)。
2雷电冲击波概述事实上,雷电冲击试验电压,大部分均是由变压器的保护决定,主要取决于避雷器保护水平的好坏,这些与雷电过电压没有什么关系。
如果避雷器放电以后,雷电流所形成的残压是变压器承受的雷击过电压,将避雷器残压作用在变压器上的波形标准化就是模拟雷电冲击试验波形,这个可以分为截波和全波两种。
由于大型电力变压器绕组的等值电容非常大,并且等值电感非常小,这样的波形就会有一些偏差。
由于试验品有电感存在,并且单极性波形不好,在波尾部分还有一定的过零振荡,因此对振荡反峰值有一定的要求,其幅值必须小于电压中幅值的50%。
这样大部分的变压器有不过零现象存在,在分析波形的时候一定要注意。
由于电压等级不相同,标准电压波形对雷电冲击试验的电压也有不同的要求,冲击试验的判断结果,必须结合一些可靠的方法进行鉴定,这样才可以知道是否合格。
浅谈10kV配电线路雷击跳闸故障及对策

浅谈10kV配电线路雷击跳闸故障及对策摘要:10kV配电网具有接线复杂、占地面积大、线路长、点多等特点,关系到整个电网供电的可靠性,是电力系统的重要组成部分。
据揭阳市揭东供电局故障分析报告得知在2017至2018年的10kV配电网线路故障中,统计分析表明由雷击引起的跳闸故障约占线路跳闸故障的三分之一,如绝缘子击穿或爆裂、断线、避雷器爆裂、配电变压器烧毁等。
为了有效地降低10kV配电线路的故障率,必须分析雷击的原因和影响因素,并提出相应的防雷措施。
本文主要介绍了10kV电力线路的雷击故障及防雷措施。
关键词:10kV线路;雷电防护;雷电事故;配网故障1、雷电的产生及雷击分类闪电是天空中的雷云和地球之间的一种瞬时而剧烈的放电,或者由于其相反的电荷特性而与另一雷云之间产生放电。
闪电主要以两种形式击中地面上的物体,一种是直击雷:即带电云点或大地上一点或某物剧烈放电,其破坏力是巨大的。
根据国家有关防雷规定,10kV及以下配电线路和设备不能单独设置防雷线、避雷针等防雷措施,因为雷电能直接击中配电线路的情况极少发生[1]。
另一种是感应雷击过电压。
感应雷过电压是指架空的配电线路因周围发生闪电而产生的雷电过电压,导线上感应出了很多的与雷云性质相反的电荷。
雷云放电开始后,负电荷迅速中和,正电荷失去结合力,并以电压波的形式迅速传播到两端,形成静电感应过电压。
此外,直接雷击放电形成强脉冲磁场,其磁线穿过分布线导体与地面之间形成的电路,线路上发生瞬态电磁感应过电压。
由静电感应过电压和电磁感应过电压形成的感应雷电过电压可达400至500kV,超过绝缘子和配电线路设备的耐雷电冲击电压,容易引起跳闸事故。
因此,降低雷电感应过电压是架空配电线路防雷的关键。
2、线路遭受雷击的原因通过对配电线路感应雷击原因的分析,配电线路易受感应雷击的主要区域为:1、配电线路穿过110kV及以上输电线路点,由于输电线路一般较高,位于线路顶部的避雷线与地面相连,容易收集更多的自由电荷,具有较强的集雪效应和引雷效应。
2024年电力变压器常见故障及处理方法(三篇)

2024年电力变压器常见故障及处理方法1、在电能的传输和配送过程中,电力变压器是能量转换、传输的核心,是电网中最重要和最关键的设备、变压器如果发生严重事故,不但会导致自身损坏,还会中断电力供应,后患无穷。
2、常见故障及其诊断措施2.1铁心多点接地变压器铁心只允许有一点接地,若出现两点及以上接地,为多点接地。
多点接地运行将导致铁心出现故障,危及变压器安全运行。
应及时处理。
吊壳检查(1)铁心夹件垫脚与铁轭间的绝缘纸板是否脱落破损,按要求更换厚度相同的新纸板。
(2)紧固铁心夹件所有螺丝,防止铁心移位、变形。
(3)清除油中金属异物、金属颗粒及杂质,清除油箱各部位油泥,对变压器进行真空滤油、注油、彻底清除油中水分及杂质。
2.2变压器渗油变压器渗油会影响变压器的安全,造成不必要的停运及事故隐患,因此,我们有责任解决变压器渗油问题。
油箱焊接渗油:平面接缝处渗油可直接进行焊接、拐角及加强筋连接处渗油则渗漏点难找准,补焊后往往由于内应力的作用再次渗漏油。
对于这样的漏点可加用铁板进行补焊,两面连接处,可将铁板裁成仿锤状进行补焊;三面连接处可根据实际位置将铁板裁成三角形补焊。
高压套管升高座或进入孔法兰渗油:主要原因是胶垫安装不合适造成的。
处理方法为:对法兰紧固螺丝,将施胶枪嘴拧入该螺丝孔,然后用高压将密封胶注入法兰间隙,直至各法兰螺丝帽有胶挤出为止。
低压侧套管渗油:原因是受母线拉伸和低压侧引线引出偏短,胶珠压在螺纹上造成的,可按规定对母线加装软连接;如低压引出线偏短,可重新调整引出线长度;如引出线无法调整,可在安装胶珠的各密封面加密封胶;为了增大压紧力可将瓷质压力帽换成铜质压力帽。
2.3接头过热载流接头是变压器的重要组成部分,接头连接不好,将引起发热甚至烧断,严重影响变压器的正常运行和电网的安全运行,因此,接头过热问题一定要及时解决。
铜铝连接,变压器的引出线头都是铜制的,在室外和潮湿的环境中,不能将铝导体用螺栓与铜端头连接。
500kV主变压器雷击事故分析_董家斌

判断变压器内部可能发生了电弧放电, 绕组存在匝间短路、 变形甚至断股现象。 结合返厂解体中发现的游
离碳及绕组变形、 断裂情况, 验证了依据试验数据得出初步结论的正确性。 分析认为事故原因是由于电磁
振动使得垫块磨损绕组纸包绝缘, 雷电波侵入后击穿绝缘薄弱处, 诱发匝间短路故障。 最后, 提出了防止
雷击引起变压器近区短路事故的措施。
在输电线路 2 次短路过程中, 3 号主变压器 B
Fig.1
图 1 主变压器箱体加强钢筋处开裂 The reinforcing steel crevasse of main transformer
body
收稿日期: 2014-01-08 作者简介: 董 家 斌 (1983— ), 男 , 云 南 玉 溪 人 , 工 程 师 , 从 事 发 变 电 设 备 检 测 、 试 验 及 研 究 工 作 。 E-mail: djb29@
1 事故概述
2012-05-12T21:53, 雷 电 落 在 了 距 某 500 kV 变 电 站 1.032 km 处 的 220 kV 线 路 上 , 2012-0512T21:53:07.514 发 生 B 相 线 路 接 地 故 障 , 2012 05-12T21:53:07.529 线 路 差 动 保 护 B 动 作 , 201205-12T21:53:07.536 纵 联 保 护 B 跳 开 , 2012 -05 12T21:53:07.574 故 障 电 流 切 除 , 2012 -05 -12T21: 53:08.645 B 相 重 合 闸 动 作 , 2012 -05 -12T21:53: 08. 676 距 离 重 合 加 速 动 作 , 2012 -05 -12T21:53: 08.715 故障清除。
2024年配电变压器雷击及预防(3篇)

2024年配电变压器雷击及预防引言:配电变压器作为电力系统中的重要设备,承担着将输送到变电站的高压电能降低到用户所需的低压电能的功能。
然而,由于其在运行过程中处于露天环境中,容易受到雷击的影响,从而导致压变故障和停电事故的发生。
因此,对于配电变压器雷击和预防问题的研究具有重要的理论和实际意义。
一、配电变压器雷击原因分析1.1 气象因素雷电是一种自然现象,其产生与大气的电荷分布、电势差和空间结构有关。
当大气电荷分布不均匀时,会形成局部电荷积聚区,从而产生雷击。
而各地的气象条件不同,对雷电的发生也会有影响。
1.2 变压器结构和位置配电变压器通常是处于露天环境中的,其结构和位置会对雷电的影响造成一定的影响。
例如,在长杆式变压器中,杆塔及其附近的构筑物是雷击的容易目标。
而在箱式变压器中,箱体本身还具有一定的防雷功能。
二、配电变压器雷击后果分析2.1 压变损坏雷电的高电流通过配电变压器,会引起其内部设备的损坏,如绕组短路、线圈烧毁等,造成压变的无法工作。
2.2 系统停电配电变压器的故障会导致电力系统的局部或整体停电。
一旦发生停电,用户的日常生活和工业生产都会受到影响,给社会带来很大的损失。
三、配电变压器雷击预防措施3.1 防雷装置在配电变压器周围设置合适的避雷设施,例如接闪器、耐雷线等,能够引导雷电流从地面引流,减小雷击对变压器的影响。
3.2 地理位置选择选择合适的地理位置来安装配电变压器也是预防雷击的重要因素。
避免安装在雷电活跃区域或者高度地带,尽量选择平坦地区。
3.3 变压器外壳设计设计并制造适合的变压器外壳,使其能够防止雷电直接打击变压器设备。
例如,一些箱式变压器在外壳上设有防雷针,能够吸收和分散雷击带来的电荷。
3.4 维护保养定期对配电变压器进行检查和维护保养,及时更换老化和损坏的部件,确保其正常运行状态。
特别是对于外壳和避雷装置的检查,要保证其完好无损。
四、配电变压器雷击事故处理4.1 维修处理一旦发生雷击事故,及时采取维修措施,更换受损的部件,并进行系统的检修,确保变压器能够正常运行。
雷击配电变压器事故分析及防雷措施研究

雷击配电变压器事故分析及防雷措施研究发布时间:2021-08-20T16:16:50.057Z 来源:《当代电力文化》2021年11期作者:张家玮梁凯博[导读] 配电变压器的雷害事故通常都是由于在防雷上存在缺陷和漏洞所致张家玮梁凯博内蒙古电力勘测设计院有限责任公司,内蒙古呼和浩特 010020摘要:配电变压器的雷害事故通常都是由于在防雷上存在缺陷和漏洞所致,特别是在接地和低压侧的防雷保护方面存在问题较多。
在各种电压等级的电网中,10kV 电力变压器的数量是最多的,也是最常见的,可直接对用户供电。
但是因为10kV 线路是以架空线为主,所以不存在避雷线,因此遭受雷击的概率就会大大增加。
如果防雷措施不到位,就会造成雷雨季节电力变压器遭到破坏,从而影响供电的可靠性,影响人们正常的生活。
关键词:配电变压器;雷害事故;综合防雷措施在供电工作中,10kV 配电线路的安全稳定运行,与社会生产和人民生活用电关系密切,因此,电力工作者需要确保 10kV 配电线路处于良好运行,这也是各级供电部门的工作重点。
在实际工作中,10kV 配电网的安全稳定运行,常因雷击事故的发生,给供电的稳定性与安全性带来不利影响,也严重影响生产与生活的正常用电。
为此,需要重视对 10kV 配电线路发生雷击事故的原因进行认真分析与总结,才能及时发现配电网运行过程中发生的雷击隐患,及时采取相应的安全措施,防止雷击事故发生,更好的保障配电线路的运行安全,为人们生产、生活提供良好的用电服务。
一、雷击及对配电网的损害1、雷击的形成。
雷击是一种瞬间脉冲放电,其形成主要是在强对流条件下,发生位置主要在云层与云层之间以及云层与大地之间。
雷击放电的一个主要特点就是重复放电,每次的脉冲个数平均在3~4个之间,其组成主要有预放电、主放电以及余辉放电。
在发生主放电的过程中,会有很大的雷电流产生,导致配电变压器发生损坏的根源就是这种雷电流。
2、雷击的特点与种类。
(1)瞬间放电,雷击整个放电的完成通常都在6μs以内;(2)雷击现象具有很大的冲击电流,其电流可达几万安培甚至几十万安培;(3)其产生的电压具有很高峰值,感应电压甚至可达亿伏左右;(4)雷击产生的电流具有很大的变化梯度,雷电流有极强的破坏力。
配电线路雷击跳闸故障及防范措施分析

配电线路雷击跳闸故障及防范措施分析摘要:配电线路雷击跳闸故障是比较常见的故障情况,其故障发生不仅与雷电天气的直击雷、感应雷因素相关,也与线路自身防雷性能存在密切关联。
为了保证配电线路运行安全,应该加强配电线路雷击跳闸故障的分析,研究雷击跳闸故障的发生原因及其造成的后果,围绕实际进行雷击跳闸故障的有效防范。
本文通过某雷击跳闸故障案例分析,对配电线路雷击防范措施与线路改进措施进行简要探讨,以期为同类型研究提供一定参考。
关键词:配电线路;雷击跳闸故障;防范措施雷击跳闸故障对于配电线路稳定运行具有一定影响,为了保证电力系统的可靠性,应该加强雷击跳闸故障的分析,了解雷击跳闸的发生原因,并结合具体情况探讨防范策略。
在进行雷击跳闸故障防范时,应该客观分析线路的具体特征,根据线路结构特点、性能特点分析故障的产生原因,并结合故障发生因素探讨防范措施。
一、案例2012年8月20日11时,公司北郊变10kV城北线过流Ⅰ段保护动作发生跳闸。
当时本市突降暴雨,伴雷电天气,工作人员检查后发现线路塔杆绝缘子有闪络痕迹,且线路19#—20#杆导线断线。
全线检查完成后,未发现其他故障点,判断为直击雷导致线路断线从而引发的跳闸故障。
经详细分析后发现,本段线路未安装避雷线,后经抢修更换导线、绝缘子后,线路恢复正常。
二、原因分析1、直击雷直击雷是造成线路损坏以及跳闸故障的常见原因,10kV配电线路由于线路架空、范围较广,更容易受到直击雷因素的影响,从而导致故障。
另外,线路所处位置空旷、夏季雷雨多发天气情况下,线路更容易受到直击雷因素影响,被直击雷劈中从而发生断线,导致跳闸故障[1]。
本次线路故障位置位于北郊地区,线路故障地点范围较空旷,故障发生期间有局部雷雨,从而导致线路被直击雷击中,受雷电高压的影响,线路发生烧毁、断线,进而跳闸。
2、感应雷感应雷是雷电击中铁塔后,铁塔产生的高电压会引起雷电波反击导线,从而造成铁塔与导线之间绝缘发生闪络,而导线上带有较高的感应过电压,还会引起相邻绝缘子闪络,影响配电线路安全[2]。
10kV配电变压器雷击故障原因分析及防雷改造措施

10 kV配电变压器雷击故障原因分析及防雷改造措施摘要:在强对流条件下,闪电会使云与地面产生电火花。
这个天然的现象对于电力线路和电力供电设备来说是非常危险的。
与此同时,它还会给电网的正常运行带来严重的危害。
特别是当它与电力供电的设备连接时,它会对设备的破坏,给使用者带来巨大的经济损失,甚至会对身体产生致命的损伤。
针对电网中电网中的电网变压器遭受雷击的原因,对其防护策略进行了较为全面的分析。
关键词:10 kV;配电变压器;雷击故障原因;防雷改造措施;引言在夏季的阴雨天气当中,雷电主要是在强烈的对流天气中形成的,在云层之间还有大地之间能够出现一些短时间的放电现象,所以会对高楼,电力设施和人员都会有很大的影响。
在电网里面,配电变压是最常用的一种电力设备,如果被雷劈了,就会导致线路不稳,导致短路造成电网线路跳闸。
这种情况会严重影响到整个电网的正常运转。
为降低电网运行事故的发生,必须对电网运行事故的成因进行剖析,并找到相应的解决办法,以期在今后的工作中有所帮助。
1、配电变压器在雷电天气中的受损原因一般来说,在低纬地区,闪电活动比较多,闪电强度比较大,在这种自然条件下;10 kv配电变压器的工作环境直接关系到其正常使用。
近年来,通过对电网故障的综合分析,发现在雷雨天气下,配电变压器发生故障的概率很大。
经过对10 kv配电变压器损坏的原因进行了细致的研究,认为造成10 kv变压器受到雷击的原因有两类:一是直接打雷时发生故障;一种就是当雷电产生的时会发生故障。
在自然条件下,直接雷暴是指在雷暴期间,在云与地之间产生的一种放电。
这种情况下,附近的建筑和设施都会被雷劈。
另一种是由感应和电磁感应引起的雷击,这种雷击可以直接穿透电力变压器的绝缘层,具有很强的侵略性。
2、10kv配电线路的防雷措施分析2.1避雷器的安装通常来说,最好的抵御闪电的方法就是设置一个避雷装置,这个防雷装置的出现和应用已经被不断的改进,可以最大程度的利用这种装置来保证雷在释放的时候释放出电荷。
变压器常见故障分析

变压器常见故障分析变压器是电力系统中常见的重要设备之一,负责将高电压输电线路的电能转换为适合分配和使用的低电压,以满足终端用户的需求。
然而,由于操作不当、设备老化、环境因素等原因,变压器常常会发生各种故障。
本文将就变压器常见的故障进行分析,并提供相应的解决方案。
一、外部故障1.雷击:在雷暴天气中,变压器容易受到雷电击打,导致绕组和绝缘体损坏,甚至引发火灾事故。
解决方法:安装避雷设施,如避雷针和避雷线等,以提高变压器的防雷性能。
2.外力损伤:变压器可能会受到外部冲击,造成各种绝缘部件的损坏。
解决方法:加强安全教育和培训,提高操作人员的安全意识,确保周围环境的安全。
3.污染:变压器可能会受到周围环境的污染,如灰尘、湿度过高等,导致绝缘性能下降。
解决方法:定期清理变压器外表面,确保周围环境的清洁。
4.水淹:由于自然灾害或设备故障,变压器可能会进水,导致绝缘损坏。
解决方法:安装防水设备,如防水柜和排水装置等,确保变压器的安全运行。
二、内部故障1.绕组短路:绕组内部可能会出现短路故障,导致电流异常增大、温升过高等。
解决方法:检查绕组间的绝缘状况,及时更换绝缘件,确保绕组的正常运行。
2.绝缘老化:长时间运行后,绝缘材料容易老化,导致介电强度降低,容易引发故障。
解决方法:定期检测绝缘材料的状况,及时更换老化的绝缘件,延长变压器的使用寿命。
3.内部连接松动:由于设备老化、外力振动等原因,变压器内部的连接件可能会松动,导致接触不良、电流过大等故障。
解决方法:定期检查各个连接点的紧固情况,及时修复和加固连接件。
4.油漏:变压器的绝缘介质是植物油,长时间运行后,容易出现渗漏和泄漏现象,导致绝缘性能下降。
解决方法:定期检查变压器的油位和油质,及时更换老化的植物油,确保绝缘性能的稳定。
三、其他故障1.过载:由于用户需求增加或系统故障等原因,变压器可能会发生过载,导致温度升高、绝缘损坏等故障。
解决方法:合理规划负载,增加变压器容量,确保变压器的额定工作范围内运行。
SS9G 162#电力机车主变压器雷击故障分析

SS9G 162#电力机车主变压器雷击故障分析摘要:针对电力机车主变压器在线运行发生故障后的解体检测情况,结合故障时电力机车运行外部环境及与主变压器相关外部设备击穿烧损状况,对主变压器的故障原因进行分析。
关键词:变压器故障分析1 问题的提出2010年8月7日,SS9G 162#电力机车在牵引客车运行中遭遇暴雨、雷电天气,运行中突然电网失压。
待电网重新来电后,机车升弓合不上主断,造成机破救援回段。
8月13日,南车株洲电力机车有限公司、南车株洲电力机车研究所有限公司及南车株洲电机有限公司相关技术人员对主变压器、外部线路和相关保护电器件进行检查。
经查车顶无明显放电烧损痕迹,避雷器是否有过动作无法鉴定;硅机组内可控硅V13、V15、V17,整流管V8、V9均已击穿;RC柜内一组电容器击穿;主变压器高压绕组直流电阻超差104%,高压绕组对地绝缘仅5MΩ,确认主变压器烧损。
9月3日,该主变压器返厂解体检修并分析确认故障原因。
2 故障现象SS9G 162#机车主变压器解体后故障现象如下。
(1)SS9G机车主变压器为油浸式单相特种变压器,其铁心及绕组分为A柱及X柱。
SS9G 162#机车主变压器解体后发现X柱绕组高压绕组通过低压绕组对铁心击穿,击穿烧损部位为高压绕组首端,击穿点为连续式分布,且明显存在三处击穿部位。
(2)与X柱高压绕组烧损处对应的铁心部位形成了约Ф50mm的烧损熔蚀点(如图1,2)。
3 故障原因分析针对主变压器绕组烧损部位,单纯从主变压器绕组烧损角度考虑,有以下可能。
(1)由于强雷击导致的过电压,产生主变压器绝缘崩溃,造成主变压器烧损事故。
(2)由于主变压器高压绕组制造工艺存在缺陷,造成主变压器绕组击穿、烧损。
(3)由于牵引回路故障,如硅机组元件击穿产生短路过电压,造成主变压器绝缘烧损。
3.1 故障特征对比分析3.1.1 从雷击角度分析(1)雷电波冲击电压在变压器绕组中的波过程。
雷电波冲击电压在变压器绕组上的电压分布情况与工频状态完全不一样。
电力系统变压器常见故障及处理措施分析

电力系统变压器常见故障及处理措施分析摘要:随着社会的发展,电在我们日常生活中扮演着越来越重要的角色。
变压器作为发电厂与变电站重要设备之一,能够有效的降低及提升电压标准,才能够确保电厂把电能传送到各个不同用电地区,还能够有效的降低送电损失。
因此电力变压器是否安全运行,直接关系着整个电力系统的正常运转。
文章就电力系统中变压器常见故障进行阐述,并提出相关的处理措施。
关键词:电力系统变压器常见故障措施一、电力变压器产生故障的原因要研究电力变压器常见故障,就必须要明确产生这些故障的根源所在,这样处理起来才具有针对性。
总而言之,产生故障的原因体现在如下几个方面:1运行原因电力变压器长时间超负荷运转,就好像一个人过度承重势必造成伤害,变压器超负荷必然导致内部各个零件因温度高,致使冷却装置无法正常的运行,零部件因温度过高而损坏;同时一些工作人员使用方法、方式不当,或变压器出现问题却没有及时进行处理、维护,都会导致变压器快速老化。
2外界因素变压器处于外界,必然受到温度、空气以及水等各种自然因素影响,或受到顶盖泄露、管道泄露等各种外界环境影响,必将导致内部的配件受了潮气而浸人水分,进而影响到设备正常使用。
而且变压器置放在野外,必然要承受雷击、风雨等现象,这些自然因素也易导致变压器出现故障。
3线路干扰这种原因在导致变压器出现故障的重要原因,也是常见故障中较为常见的。
比如低负荷时出线的线路故障、过压,合闸之时出现过电压或者其他异常的现象等。
4变压器自身原因在生产时,因材料或者人为原因,导致变压器自身存在问题,比如焊接不良、垫块松动、端头松动、抗短路强度不足以及铁心绝缘不良等。
二、电力变压器常见故障处理电力变压器出现的故障现象比较多,对各种故障现象进行分析发现,比较常见的故障有如下几个方面:1电力变压器自身常见故障处理变压器运行之时因为电流发热等原因,可能造成变压器出现各种故障。
但是从发现故障的原因综合分析可以发现,有一些故障问题还是电力变压器自身之问题。
电力变压器故障原因及处理方法

电力变压器故障原因及处理方法一、绝缘老化:变压器使用时间过长,绝缘材料容易老化,导致绝缘强度下降,从而引发漏电、击穿等故障。
二、温度过高:变压器在长时间高负载运行情况下,会导致温度过高,从而加速绝缘老化,引发绝缘击穿故障。
三、外力损伤:如雷电、冲击振动等外界因素,会对变压器绝缘体和线圈造成机械损伤,导致绝缘击穿。
四、电气因素:如电磁感应、电气过流、电压过高等,会使得变压器绝缘击穿,引发故障。
针对以上原因,可以进行如下处理方法:一、定期检测:定期对变压器进行绝缘电阻、绝缘介质损耗、电压比等性能指标的检测,及时发现绝缘老化等问题。
二、降低负载:在保证供电需求的前提下,合理安排负载,避免长时间高负载运行,减少变压器温度过高的风险。
三、维护保养:定期对变压器进行检修,保持设备的清洁、干燥,及时更换老化的绝缘材料。
同时,定期对进出线端子、接地等部位进行检查,确保良好的接触和连接。
四、雷电保护:采取有效的雷电防护措施,如设置避雷装置、接地装置等,保护变压器免受雷击等外力损伤。
五、过流保护:在变压器输入侧设置过流保护装置,当输入电流超过额定值时及时切断电源,以确保变压器的安全运行。
六、电压控制:确保输入电压稳定,避免电压过高导致绝缘击穿。
可通过安装自动电压稳定器等设备实现电压的有效控制。
七、备用设备:对于重要的变压器设备,可以备有一台或多台备用变压器,以备应对突发故障。
八、定期维修:一旦发现故障,应及时调查故障原因,并进行必要的维修和更换。
在更换零部件时,应选择质量可靠的厂家和优质的材料。
综上所述,电力变压器故障的原因主要包括绝缘老化、温度过高、外力损伤和电气因素等,对于这些故障可以通过定期检测、降低负载、维护保养、雷电保护、过流保护、电压控制、备用设备及定期维修等方式进行处理。
只要科学合理地进行管理和维护,可以有效避免和减少电力变压器故障的发生,确保电网的稳定运行。
浅谈变电所的常见故障及处理对策

岳立国 ( 绥化电业局)
摘 要 : 电所 在 电 力 系统 中 的作 用是 变 换 电压 、 输 和 分 配 电 能。 变 传 由于 变 管 破 裂 或爆 炸 。 雷 击放 电后 , 接 引线严 重 烧 伤 或烧 断 。 连 电所 由 各种 设 备 组成 , 以 经 常 会遇 到 一 些 故 障。 本 文 就 变 电 所 的常 见 故 障 所 处理 对 策 : 断 故 障 避 雷 装 置 前 , 检 查 有 无 接 地 现 象 , 有 接 切 应 若 进 行 简要 分 析 , 建议 性 的 提 出相 应 的处 理 对 策。 并 地 现 象则 不 得 隔 离开 关 断 开 避 雷装 置 , 应 按 上级 指 示 处理 。 而
ቤተ መጻሕፍቲ ባይዱ
34 母 线 的 常 见 故 障 及 处 理 常见 故 障 : 线 断 路 器 跳 闸 , 个 . 母 整 变 电所 停 电。 电力 系 统 中 , 电力 生产 企 业 为 了减 小 输 电线路 上 的 电能损 耗 及 处理对策 :母线故障的原 因多是由运行人员误操作时设备损坏 线 路 阻抗 压 降 , 需要 将 电压 升 高 ; 了保 证 电力 用 户 安 全 的需 要 , 为 需 而造成的。当母线断路器跳 闸时 , 一般应先检查母线, 只有在消除故 要将 电压 降低 后 分 配 给 各个 用 户 。变 电所就 是 联 系 电力生 产 企 业和 障后 才 能送 电 , 禁用 母 联 断路 器 对 母 线 强送 电 , 严 以防 事故 扩 大 。 当 电力用 户 的 中间 环 节 ,变 电所 的作 用 就 是 变换 电压 、传 输 和 分 配 电 母 线 因 因线 路故 障而 线路 的继 电保 护拒 绝 动 作 发 生越 级 跳 闸时 , 应 能 。 由于 变 电所 由电 力 变压 器 、 电装置 、 配 二次 系统 及 必 要 的附 属 设 该 判 明故 障元 件 并 消 除故 障 后再 恢 复 母 线 送 电。 若母 线断 路器 装 有 备组成 , 以经 常会遇到一些故障。 所 本文就 变电所的常见故障进行简 重 合 闸 装 置 , 重 合 闸失 败后 , 立 即倒 换 至 备 用 母 线 供 电 , 对 母 在 应 并 要分析 , 并建议性的提出相应的处理对策。 线 进行 详 细 检 查 。 1 变 电所 的作 用 35 断路 器 的常 见故 障及 处 理 常 见 故 障 : 远 方 操作 断路 器 时 . 在 变 电所 是 电力 系统 中对 电能 的 电压 和 电流进 行 变 换 、传 输 和 分 拒 绝 合 闸。 配 的场 所 。 为保 证 电 能 的质 量 以 及设 备 的 安全 , 变 电所 中还 需进 行 在 处理对策 : 应首 先检查操作 电源 的电压值 , 如不正常, 应先调整 电压 调 整 , 节 点和 支 路 中 的 电压 、 各 电流 和功 率 的流 向 及 分布 控 制 以 电压 , 行 合 闸 。 再 当操作 把 手 置 于 合 闸位 置 时 , 灯 闪 光 , 闸红 灯 不 绿 合 及 输 配 电线路 和 主 要 电工 设 备 的保 护 。 电所 又 分 为输 电变 电所 、 变 配 亮 表 计 无 指 示 , 喇叭 响 , 断路 器 机 械 位 置指 示器 仍 指 在 分 闸位 置 , 则 电 变 电所和 变 频 所 。 些 变 电所 按 电压 等 级 可 分 为 中压 变 电所 、 这 高压 可 断 路器 未合 上 这 可 能是 合 闸时 间短 引起 , 时 可再 试 合 一次 。 果 此 如 变 电所、 高压 变电所和特高压变电所。 超 操 作把 手 置 于 合 闸位 置 而 信 号灯 的指 示 不 发 生变 化 , 时 , 能是 控 此 可 2 变 电所 的 设备 组 成 制开关接点、 断路器辅助接点或合闸接触器接点接触不好, 中间继 电 变 电所 由主接 线 , 变压 器 , 、 压 配 电 装置 , 电保 护和 控 制 主 高 低 继 器接点熔焊而烧坏合 闸线圈 , 同期开 关未投入等造成 , 待消除设备缺 系统 ,远 动和 通 信 系统 ,必 要 的 无 功功 率 补偿 装 置 和 主控 制室 等 组 陷后 , 行 合 闸。 如 果跳 闸绿 灯熄 灭而 合 闸红 灯 不 亮 , 可 能是 合 闸 再 则 成 。其 中 , 接 线 、 变压 器 、 主 主 高低 压 配 电装置 等 属 于 一 次 系统 : 电 红 灯 灯 泡 烧坏 , 更换 灯 泡 。 如 果控 制 开 关和 合 闸线 圈动 作 均 良好 , 继 应 保 护和 控 制 系统 、 流 系统 、 动和 通 信 系统 等属 二 次 系统 。 主 接 线 而断 路器 跳 闸绿 灯 熄 灭后 又 重 新 点 亮 , 时操 作 电压 正 常 , 种 现 象 直 远 此 这 是 变 电所 的最 重 要 组成 部 分 。 它决 定 着 变 电所 的功 能 、 设投 资、 建 运 说 明操作 机械有故障 , 则应将操作机械调 整后 , 再行合闸。当操作把 行 质 量 、 护 条件 和 供 电可靠 性 。 维 一般 分 为单 母 线 、 母 线 、 个 半 断 手 置 于合 闸位 置 时 ,跳 闸绿 灯 闪 光 或熄 灭 合 闸红 灯 不 亮 ,表 计 有指 双 一 路 器 接 线和 环 形 接 线等 几 种基 本形 式 。 主 变压 器 是 变 电所 最 重 要 的 示 , 械 分 合 闸位 置 指 示器 在 合 闸位 置 , 可 断路 器 已合 上 。 这可 能 机 则 设 备 ,它 的性 能 与配 置 直 接 影 响到 变 电所 的 先进 性 、经 济 性和 可 靠 是断路器辅助接点接触不好 ,例如常闭接点 未断开,常开接点未合 性。 上, 到使绿灯 闪光和红灯不亮: 也可能是合闸回路断线及合 闸红灯烧 3变 电所的常见故障及处理对策 坏 。此时操作人 员将断路器断开 , 除故障后再合 闸。 消 31电流互感器 的常见故障及处理 常见故 障: . 电流 互感器 内部 36 电容 器 的常 见故 障及 处理 常 见 故 障 : . 电容 器 外 壳膨 胀 或 漏 有放 电现 象 , 音 异常 或 引 线 与外 壳 间 有 火花 放 电现 象。 声 主绝 缘 发 生 油 。 套 管破 裂 , 电容器 断 路跳 闸 , 电容器 内部 声 音 异常 。 击穿 ,并造 成 单 相 接地 故 障 。 一次 或 二 次线 圈的 匝 间 或层 问 发 生短 处理 对 策 : 电容 器 爆 炸 时 , 立 即 断开 电 源 , 用 砂 子和 干 式 当 应 并 路 , 次 回路 发 生断 线 故 障 。 二 灭火器灭火。 当电容器的保险熔断时, 应向调度汇报, 待取得同意后 处理 对 策 . 当发 生 上述 故 障 时 , 切 断 电源 进 行 处理 。 当发 现 电 再 拉 开 电容 器 的 断 路器 。 切 断 电源 对 其 进行 放 电 , 应 先进 行 外部 检 查 , 流 互 感器 的二 次 回路 接 头 发热 或断 开 ,应 设 法 拧 紧 或用 安 全 工具 在 如 套 管 的外 部 有 无 闪络 痕 迹 , 壳 是 否 变形 , 外 漏油 及 接地 装 置 有无 短 电流 互感 器 附 近 的端 子 上 将其 短 路 ; 不 能 立 即处 理 , 应 将 电流 互 路现象等 , 如 则 并摇测极间及极 对地 的绝 缘 电阻值 , 如未发现故障现象 , 感 器停 用 后 进 行 处理 。 可换 好 保 险 后投 入 。 如 送 电后 保 险 仍熔 断 , 则应 退 出故 障 电容 器 , 而 32 电压互感器 的常见故障及处理 常见故 障 一次侧或二次侧 恢复 对 其 余 部 分送 电。 如 果在 保 险 熔 断 的 同时 , 路 器也 跳 闸 , 时 - 断 此 保 险熔 断 一 相 时 ,熔 断相 的接 地 指 示灯 熄 灭 ,其 他 两 相 的指 示 灯 略 不可 强 送 , 检 查 完毕 换 好 保 险 后 再送 电。 应 处理 故 障 电容 器 应在 断 开 暗。 时 , 断相 的接 地 电压 为 零 , 此 熔 其他 两相 正 常 略 低 电压 回路 断 线 电容 器 的 断 路器 , 拉开 断 路 器 两侧 的隔 离 开 关 , 并对 电容 器组 放 电后 信 号 动 作 ; 率表 、 功 电度 表 读 数 不; ; 电压切 换 开 关 切 换 时 , 隹确 用 三相 进 行 。 电容器 组 经 放 电电 阻 、放 电变压 器 或 放 电 电压 互 感器 放 电之 电压 不 平衡 。二 次 保 险熔 断 一 相 时 , 断相 的接 地 电压 表 指 示 为零 , 后 , 熔 由于 部 分 残余 电荷 - B 放 不尽 应 将 接地 的接 地 端 固定 好 , 用接 I , 再 接 地 指 示灯 熄 灭 ; 其他 两相 电压 表 的数 值 不变 , 泡 亮 度 不 变 , 灯 电压 地 棒 多 次对 电容 器放 电直 至 无 火花 及 放 电声 为止 ,然后 将 接 地卡 子 断线信号回路动作 ; 功率表 , 电度表读数不; 隹确。电压切换开关切换 固定好 。 由于 故 障 电容 器 可 能 发生 引线 接触 不 良 , 内部 断 线或 保 险熔
变压器的常见故障及处理方法

浅议变压器常见故障及处理摘要:变压器在电力系统的安全、平稳运行中起着至关重要的作用。
本文从变压器的结构和原理入手,结合我场变压器的实际情况,针对实际变电运行中变压器的主要异常现象和原因进行分析,提出一些自己的观点。
关键词:变压器原理结构参数异常处理引言:电力是现在工业的主要能源,并且电能的输送能量之大、距离之远也决定了必须采用超高压输送电能,以减少此过程中的损耗。
而实际中由于发电机结构上的限制,通常只能发出10kv的电压,因此,必须经过变压器的升压才可以完成电能的输送。
变压器也理所应当成为电力系统中核心设备之一。
如果变压器出现了故障,就会在很大程度上影响电能的输送以及正常的变电运行,所以能够掌握和分析变压器常见的故障和异常现象,及主要原因,提出防X解决措施,就显得尤为重要。
电力变压器是利用电磁感应原理制成的一种静止的电力设备。
它可以将某一电压等级的交流电能转换成频率相同的另一种或几种电压等级的交流电能,是电力系统中重要电气设备。
下面将从变压器的分类、结构、异常现象和原因分析等几个方面进行介绍:一、变压器的分类、结构及主要参数(一)、变压器的分类根据用途的不同,变压器可以分为电力变压器(220kv以上的是超高压变压器、35-110kv的是中压变压器、10kv为配电变压器)、特种变压器(电炉变压器、电焊变压器)、仪用互感器(电压、电流互感器)。
根据相数分为,单相变压器和三相变压器。
根据冷却方式分为,油浸自冷式、强迫风冷式、强迫油冷式和水冷式变压器。
根据分接开关的种类分为有载调压变压器和无载调压变压器。
根据绕组数分为,单绕组变压器、双绕组变压器和三绕组变压器。
(二)、变压器的结构虽然变压器的种类依据不同方式进行分类,有很多种,但是一般常用的变压器的结构都很相似:1、绕组:变压器的电路部分。
2、铁芯:变压器的磁路部分。
3、油箱:变压器的外壳,内装满变压器油(绝缘、散热)。
4、油枕:对油箱里的油起到缓冲作用,同时减小油箱里的油与空气的接触面积,不易受潮和氧化。
雷电冲击缺陷故障的判断与处理措施阐述

雷电冲击缺陷故障的判断与处理措施阐述1 概述作为电力系统中的主要设备之一,电压器要承受大气过电压的作用,需要满足冲击绝缘强度的要求,才能保障电力系统的安全运行。
要做到对雷电冲击缺陷故障的判断与处理,一般需要经过雷电冲击实验的考核,对变压器的纵缘和主绝缘都要进行严格的要求,如何清楚变压器能否经受雷电冲击即是冲击实验项目中的重点研究方向,做到雷电冲击缺陷故障的判断和处理。
2 雷电冲击实验故障的判断原理各种故障在变压器的冲击试验中层出不穷,为了确定样品的绝缘性质是否受到破坏,一般可以通过记录示伤电阻的电流和外加的电压波形图进行判断。
在进行雷电冲击试验时,冲击电压的波形可以通过分压器来得到,电流的波形则通过示伤电阻来得到,故障判断用50%电流及电压的波形和在全电压情况下进行对比,常用的方法是假设在50%的电压下的波形可认定为正常波形,可以比照波形的重合程度判断绝缘(变压器)是否受到破坏。
3 雷电冲击波冲击试验的电压并不是由雷电过电压直接决定,而是由保护用避雷器的水平所决定的,变压器承受的雷击过电压是指避雷器放电后雷电流的残压,在变压器上作用避雷器残压,将雷电冲击试验波形分为截波和全波两类。
雷电冲击波一般是指感应雷或直击雷在空中金属管道上或架空线路产生沿管道或线路两个方向传递的冲击波。
冲击波在电缆中的传播速度约为150m/μs,在架空线路中约为300m/μs,各种冲击波的波形相差比较大。
当进行耐压试验时,波长为(40±4)μs、波头为(1.5±0.2)μs、峰值电压取400~4800kV。
因为大型变压器绕组的等值电容大和等值电感小,即允许波形可以发生较大偏差,并且因为样品电感存在,不能得到单极性波形,振荡反峰值不能大于施加电压值的50%,在波形分析时也要注意某些变压器存在不过零的现象。
4 雷电冲击缺陷故障的判断在进行雷电冲击电压试验之前,需要进行下列准备工作:(1)对全部项目应进行例行试验,包含外施耐压试验、感应耐压试验和绝缘特性测定,以判断绝缘是否有缺陷。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
浅谈电力变压器的雷击故障及处理
摘要:随着我国经济建设的发展,电力工业规模迅速的壮大起来,电力变压器的单台容量和安装容量快速增长。
本文针对实际工作中常遇到的问题,从变压器的构成;变压器的噪音;变压器的防雷;变压器故障四个方面,来进行阐述。
关键词:构成:噪音:防雷故障
Abstract: With the economic development of our country, electric power industry scale rapid expansion, the single capacity and installed capacity of power transformer rapid growth. This article in view of the actual work of the problems often encountered, from transformer; transformer noise; transformer protection; transformer fault four aspects to carry on the elaboration.
Key words: composition: noise: lightning protection fault
引言:
变压器是一种用于交流电能转换的电气设备。
它可以把一种交流电压、交流电流的电能转换成相同频率的另一种交流电压、交流电流的电能。
变压器在电力系统中的主要作用是变换电压,以利于电能的传输。
电压经升压变压器升压后,可以减少线路损耗,提高送电经济性,达到远距离送电的目的。
电压经降压变压器降压后,获得各级用电设备的所需电压,以满足用户使用的需要。
一、变压器的构成
为了改善散热条件大中容量的电力变压器的铁心和绕组浸入盛满变压器油的封闭油箱中,各绕组对外线路的联接由绝缘套管引出。
变压器由器身、油箱、冷却装置、保护装置、出线装置及调压装置等部分组成:器身包括铁心、绕组、绝缘结构及引线等;油箱包括本体(箱盖、箱壁和箱底)和一些附件(放油阀门、小车、油样油门、接地螺栓及铭牌等);冷却装置包括散热器和冷却器;保护装置包括储油柜、油位计、安全气道、吸湿器、测温元件、浮油器及气体继电器等;出线装置包括高压套管、低压套管等;调压装置即分接开关,分为无载调压和有载调压装置。
二、变压器在线监测技术2.1变压器在线监测的目的,就是通过对变压器特征信号的采集和分析,判别出变压器的状态,以期检测出变压器的初期故障,并监测故障状态的发展趋势。
目前,电力变压器的在线监测是国际上研究最多的对象之一,提出了很多不同的方法。
2.2油中溶解性气体分析技术。
由于变压器内部不同的故障会产生不同的气体,因此通过分析油中气体的成分、含量、产气率和相对百分比,就可达到对变压器绝缘诊断的目的。
几种典型的油中溶解气体,如H2、CO、CH4、C2H6、C2H4和C2H2,常被用作分析的特征气体。
在检测出各气体成分及含量后,用
特征气体法或比值法等方法判断变压器的内部故障。
2.3局部放电在线监测技术。
变压器在内部出现故障或运行条件恶劣时,会由于局部场强过高而产生局部放电(PD)。
PD水平及其增长速率的明显变化,能够指示变压器内部正在发生的变化或反映绝缘中由于某些缺陷状态而产生的固体绝缘的空洞、金属粒子和气泡等。
2.4振动分析法。
振动分析法就是一种广泛用于监测这种变压器故障的有效方法。
通过对变压器振动信号的监测和分析,从而达到对变压器状态监测的目的。
2.5红外测温技术。
红外热像技术是利用红外探测器接受被测目标的红外辐射信号,经放大处理,转换成标准视频信号,然后通过电视屏或监视器显示红外热像图。
当变压器引线接触不良、过负荷运行等情况时都会引起导电回路局部过热,铁芯多点接地也会引起铁芯过热。
2.6频率响应分析法。
频率响应分析法是一种用于判断变压器绕组或引线结构是否偏移的有效方法。
绕组机械位移会产生细微的电感或电容的改变,而频率响应法正是通过测量这种细微的改变来达到监测变压器绕组状态的目的。
2.7绕组温度指示。
绕组温度指示器就是用于监测变压器绕组的温度,给出越限报警,并在需要时启动保护跳闸。
目前已开发出一种用于大型变压器绕组温度监测的新技术,即将一条光纤嵌入变压器绕组以便直接测量绕组的实时温度,从而改进变压器的预测建模技术,并达到实时监测变压器绕组温度状态的目的。
2.8其他状态监测方法。
低压脉冲响应测试(Low V oltage Impulse Response,LVIR)也是一种有效的变压器状态监测测方法,并且已经是一种用于确定变压器是否能通过短路试验的公认方法。
此外,绕组间的漏感测试、油的相对湿度测试、绝缘电阻测试等也是变压器状
三、变压器的噪音极其措施
变压器在运行中产生的声音主要是硅钢片在磁场的作用下产生的磁致伸缩和器身由于电磁力所引起的振动,和冷却系统风机和风扇产生的噪音。
声音的振动频率在16Hz~2000 Hz之间可引起人们的听觉,次声和超声都是人们的听觉所感受不到的。
电力变压器噪声的传播是由铁心到夹件、绕组,同时由铁心到空气。
为了降低噪声可以减少铁心硅钢片磁致伸缩,降低磁通密度是降低噪声的有效措施,但降低磁密又会导致铁心尺寸增大,从而增加铁心硅钢片的数量,会造成成本的增加。
所以应该把成本控制在一定的范围内来降低噪声。
也可以在变压器适当的位置加缓冲件,如在铁心和低压绕组间加橡胶适形撑块,其作用是一面撑紧低压绕组,一方面起到缓冲作用,使声音通过缓冲结构而得到衰减。
四、变压器的防雷
据不完全统计,年平均雷暴日数在35-45的地区,10kV级配电变压器被雷击损
坏率占其总数的4%-10%。
损坏的主要原因是变压器避雷器装设不当和接地引下线接线不妥。
主要表现为:变压器高压侧避雷器利用支架作接地引下线;变压器中性点及高低压侧避雷器分别接地;避雷器未作预防性试验;低压侧未装设避雷器;接地引下线截面过小及引线过长等。
五、变压器故障
5.1根据变压器运行现场的实际状态,在发生以下情况变化时:需对变压器进行故障诊断。
正常停电状态下进行的交接、检修验收或预防性试验中一项或几项指标超过标准运行中出现异常而被迫停电进行检修和试验;运行中出现其他异常(如出口短路)或发生事故造成停电,但尚未解体(吊心或吊罩)。
当出则上述任何一种情况时,往往要迅速进行有关试验,以确定有无故障情况。
5.2故障判断的步骤:①判断变压器是否存在故障,是隐性故障还是显性故障。
②判断属于什么性质的故障,是电性故障还是热性故障,是固体绝缘故障还是油性故障等。
③判断变压器故障的状况,如热点温度、故障功率、严重程度、发展趋势以及油中气体的饱和程度和达到饱和而导致继电器动作所需的时间等。
④提出相应的反事故措施,如能否继续运行,继续运行期间的安全技术措施和监视手段或是否需要内部检查修理等。
5.3由于变压器故障涉及面较广,具体类型的划分方式较多,如从回路划分主要有电路故障、磁路故障和油路故障。
而对变压器本身影响最严重、目前发生机率最高的又是变压器出口短路故障,同时还存在变压器放电故障等。
5.4放电对绝缘有两种破坏作用:一种是由于放电质点直接轰击绝缘,使局部绝缘受到破坏并逐步扩大,使绝缘击穿。
另一种是放电产生的热、臭氧、氧化氯等活性气体的化学作用,使局部绝缘受到腐蚀,介质损耗增大,最后导致热击穿。
如某63MvA、220kv变压器在进行 1.5倍电压局部放电时,有放电声响,放电量达4000—5000pC。
改为匝间1.0倍电压,线端1.5倍电压的支撑法时,无放电声响,放电量也降为1000pC以下。
拆升变压器检查,发现沿端部绝缘角环有树枝状放电痕迹,系绝缘角环材质不良所致。
沿固体绝缘表面的局部放电,以电场强度同时有切线和法线分量时最严重。
原因:局部放电故障可能发生在任何电场集中或绝缘材质不良的部位,如高压绕组静电屏出线、高电压引线、相间围屏以及绕组匝间等处。
5.5变压器是在电力系统和电子线路中应用广泛的电气设备。
在电能的传输、分配和使用中,变压器是关键设备,具有极其重要意义,所以在实际工作中要对变压器予以高度的注意。
态监测的常用方法。
六、结语
变压器是在电力系统和电子线路中应用广泛的电气设备。
在电能的传输、分
配和使用中,变压器是关键设备,具有极其重要意义,所以在实际工作中要对变压器予以高度的注意。
