26 本章纲要：非等温锻造(完整模型) 引言打开旧问题(即已保留问题) 加载数据库设置模拟操纵概念平均应变速度设置边界条件设定主模的速度设定对象间的摩擦保留问题写数据库运行模拟进程后处置退出系统. 本章介绍非等温热传导计算问题，学会在同一数据库内持续运行求解不同进程。
本章是在第7 章基础上的继续。
一些用户希望同一温度问题内能多重操作，在本问题中，第6 章是第一次操作，本章是第二次操作。
利用户把握如何用两种操作运行一个问题。
以下步骤能够完成第6 和第7 章的内容。
打开DEFORM 3D System系统窗口，单击Pre-Processor 按钮打开窗口。
从已有数据库中保留的最后一步开始，继续后面的模拟进程，当Processor 窗口出现后会有以下信息框。
要了解世界最大液压机情形请访问27 单击Yes按钮加载数据库的步数，一个有可供选择的步数列表的Select Database Step窗口会弹出（图），从表当选择最后一步并单击OK按钮，从该步开始的有关对象和所有数据会输入到Pre-Processor。
- Select Database Step 单击Controls 窗口中的Simulation Controls...按钮，打开Simulation Controls窗口，选择单位制Units 为English英制，并逐次选中Deformation和Heat Transfer单项选择钮此刻单击Simulation Controls 窗口中的Stopping Step按钮。
在Stopping and StepControls窗口中设置Number of Simulation Steps (NSTEP) 为20。
设置Step Increment to Save (STPINC) 为2步，另外，注意第一步应为负(说明该步是之前处置中读入)。
此刻设置Primary Die (PDIE) 为2，选择操纵步Solution Step Controls 为行程操纵Steps by Stroke 设置Stroke per Step (DSMAX)为英寸。
deform_等效应变_和_von_mises_应变_解释说明
deform 等效应变和von mises 应变解释说明1. 引言1.1 概述在工程力学和材料科学领域，应变是衡量物体变形程度的重要参数之一。
在研究中，我们经常遇到两种常见的应变：Deform等效应变和Von Mises应变。
这两种应变概念被广泛应用于材料力学分析、结构设计和工程实践中。
1.2 文章结构本文将着重介绍Deform等效应变和Von Mises应变的概念、计算方法及其在实际中的应用。
此外，还将探讨这两种应变之间的关系，并比较它们之间的区别与联系。
1.3 目的本文旨在向读者解释说明Deform等效应变和Von Mises应变这两个概念，帮助读者理解它们各自的特点和适用范围。
通过深入理解这些概念，并了解它们如何相互关联，读者能够更好地运用这些知识进行材料力学分析和工程设计，在实践中获取更准确的结果并提高工作效率。
以上为“1. 引言”部分内容撰写示例，请根据需要进行适当修改完善。
2. Deform等效应变:2.1 概念解释:Deform等效应变是一种材料力学中常用的衡量物体形变程度的指标。
它表示物体在外加载荷下所发生的相对位移和角度变化。
通常，物体在受力作用下会产生各种形式的应变，如拉伸、剪切、压缩等。
而Deform等效应变则将这些不同方向上的应变转化为一个综合的量，以便更准确地描述物体的整体形变情况。
2.2 计算方法:计算Deform等效应变有多种方法，其中最常用的是通过张量分析来计算。
张量是一个数学工具，可以表示物理量与坐标系选择有关的性质。
利用张量分析，可以将各个方向上的应变值进行统一处理，并求取Deform等效应变。
2.3 应用场景:Deform等效应变广泛应用于工程领域和材料科学研究中。
在机械设计中，通过计算和评估Deform等效应变，可以帮助工程师确定结构零件是否能够承受外界加载，并预测其性能和寿命。
同时，在材料科学领域，研究人员也采用Deform 等效应变来分析材料的可塑性和变形特性，以便优化材料的制备方法和应用。
DEFORM基本操作指南
，更加直观地了解变形过程和结果。
数据提取、分析和报告生成
在DEFORM软件中，可以通 过选择“分析”菜单下的不 同选项，提取模拟结果中的 各种数据，如位移、应力、
应变、温度等。
提取的数据可以以图表形式 展示，方便进行数据分析和
比较。
可以将提取的数据和图表导 出为报告文件，如Word、 PDF等格式，供后续分析和交 流使用。
解决方法
检查安装目录是否正确，并确保已将DEFORM添加到 系统路径中。
使用过程中遇到的常见问题及解决方法
问题1
DEFORM启动失败或崩溃
01
解决方法
02 检查是否有最新的更新或补丁
可用，并尝试重新安装或修复 安装。
问题2
03 在使用特定功能时出现问题
解决方法
04 查阅DEFORM的官方文档或
用户手册，了解该功能的使用 方法和限制。
快捷键
支持多种快捷键组合，如Ctrl+C（复制）、Ctrl+V（粘贴）、Ctrl+S（保存）等，提高操作效率。
03
前处理操作指南
导入几何模型
支持的几何模型格式
DEFORM支持多种CAD软件输出 的几何模型格式，如IGES、STEP 、STL等。
导入步骤
在DEFORM前处理界面中，选择 “文件”->“导入”->选择对应 的几何模型格式进行导入。
网格划分与边界条件设置
网格类型
DEFORM支持多种网格类型，如四面体网 格、六面体网格等，用户可以根据模型特点 和计算精度要求进行选择。
网格划分
对几何模型进行网格划分，可以通过设置网格大小 、密度等参数来控制网格质量和计算精度。
边界条件
DEFORM-3D基本操作指南
3、设置模拟类型
1）、deformation：变形模拟 2）、heat transfer：传热模拟 3）、transfmation：相变模拟 4）、diffusion：扩散模拟 5）、grain：晶粒度模拟 6）、heating：热处理模拟
二、导入毛坯几何文件
1.在前处理的物体操作窗口中点击按钮 (Geometry) ，然后再选 择 (Import Geometry)，选择在CAD中或其他CAE软 件中的造型文件。（本例中选择安装目录下DEFORM3D\V6.1\Labs 的Block_Billet.STL。） 2.在DEFORM3D v6.1的版 本中，默认第一个物体是 工件（毛坯），所以物体 属性默认为Rigid-plastic。
四、导入模具文件
1. 导入上下模具的几何文件。在前处理控制窗口中点击增加物体按钮 Inter Objects…进入物体窗口。可以看到在Objects列表中增加了 一个名为Top Die的物体。 2.在当前选择默认Top Die 物体的情况下，直接 选择 然后选 3.本例中选择安装目录下 DEFORM3D\V6.1\ Labs的 Block_Top Die .STL
DEFORM-3D可以应用于金属成形的冷加工、热加工 等工 艺。 DEFORM-3D的典型应用：拉深、锻造、挤压、压塑、 冷 镦、机加工、轧制、开坯、镦锻等。
（更多相关应用请见）
说明：
1、 DEFORM-3D软件不支持中文，因此文件夹及其模 型文件中不能出现中文，否则无法读取。 2、 DEFORM-3D不具备三维造型功能，所以该软件所 用模型均在其它三维软件中建立。 3、 DEFORM-3D软件操作环境的坐标与Pore、UG软件 中默认的坐标系相同。所以在创建模型的时候最好把位臵 关系安排好，这样调进来的模型比较容易调整。 4、使用有限元软件时，要养成分析每个问题创建新 的文件夹的习惯。因为打开DEFORM-3D软件，其默认安装 目录下会自动生成一文件夹，所作模拟都会放臵在该文件 夹下，不便于管理。
Deform技巧

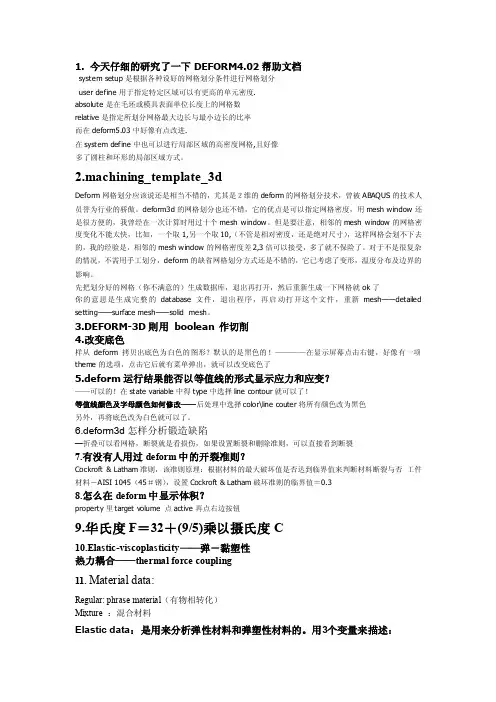

1.今天仔细的研究了一下DEFORM4.02帮助文档system setup是根据各种设好的网格划分条件进行网格划分user define用于指定特定区域可以有更高的单元密度.absolute是在毛坯或模具表面单位长度上的网格数relative是指定所划分网格最大边长与最小边长的比率而在deform5.03中好像有点改进.在system define中也可以进行局部区域的高密度网格,且好像多了圆柱和环形的局部区域方式。

2.machining_template_3dDeform网格划分应该说还是相当不错的，尤其是２维的deform的网格划分技术，曾被ABAQUS的技术人员誉为行业的骄傲。
deform3d的网格划分也还不错，它的优点是可以指定网格密度，用mesh window还是很方便的，我曾经在一次计算时用过十个mesh window。
但是要注意，相邻的mesh window的网格密度变化不能太快，比如，一个取1,另一个取10,（不管是相对密度，还是绝对尺寸），这样网格会划不下去的，我的经验是，相邻的mesh window的网格密度差2,3倍可以接受，多了就不保险了。
对于不是很复杂的情况，不需用手工划分，deform的缺省网格划分方式还是不错的，它已考虑了变形，温度分布及边界的影响。
先把划分好的网格（你不满意的）生成数据库，退出再打开，然后重新生成一下网格就ok了你的意思是生成完整的database文件，退出程序，再启动打开这个文件，重新mesh——detailed setting——surface mesh——solid mesh。
3.DEFORM-3D則用boolean 作切削4.改变底色样从deform拷贝出底色为白色的图形？默认的是黑色的！————在显示屏幕点击右键，好像有一项theme的选项，点击它后就有菜单弹出，就可以改变底色了5.deform运行结果能否以等值线的形式显示应力和应变？——可以的！在state variable中得type中选择line contour就可以了！等值线颜色及字母颜色如何修改——后处理中选择color\line couter将所有颜色改为黑色另外，再将底色改为白色就可以了。
