1425.01钢筋混凝土扶壁式悬臂式挡土墙,现浇墙身混凝土
悬臂式和扶壁式挡土墙施工工艺
悬臂板墙趾板墙踵板凸榫扶壁立壁板墙趾板墙踵板凸榫悬臂式和扶壁式挡土墙施工工艺7.3.1工艺概述钢筋混凝土悬臂式挡土墙和扶壁式挡土墙，属轻型挡土墙。
结构型式如图，悬臂式挡土墙是由立壁（墙面板）和墙底板（包括墙趾板和墙踵板）组成，呈倒“T”形，具有三个悬臂即立壁、墙趾板和墙踵板；扶壁式挡土墙由立壁（墙面板）、墙趾板、墙踵板及扶肋（扶壁）组成，如图7.3.1 所示。
当墙身较高时，在悬臂式挡土墙的基础上，沿墙长方向，每隔一定距离加设扶肋。
扶肋把立壁同墙踵板联系起来，起加劲的作用，以改善立壁和墙踵板的受力条件，提高结构的刚度和整体性，减小立壁的变形。
扶壁式挡土墙宜整体灌注，也可采用拼装，但拼装式扶壁挡土墙不宜在地质不良地段和地震烈度大于等于8 度的地区使用。
(a)悬臂式(b)扶臂式图 7.3.1 悬臂式和扶臂式挡土墙结构示意图悬臂式挡土墙和扶壁式挡土墙的结构稳定性是依靠墙身自重和墙踵板上方填土的重量来保证，而且墙趾板也显著地增大了抗倾覆性，并大大减小了基底应力。
其主要特点是构造简单、施工方便，墙身断面较小，自身重量轻，可以较好地发挥材料的强度性能，并适应承载力较低的地基。
7.3.2作业内容1.测量放样；2.基槽开挖；3. 浇筑垫层混凝土；4. 钢筋骨架制作与安装成型；5. 模板制作与安装；6. 混凝土灌筑；7.模板拆除及混凝土的养护；8.防排水设施及填料填筑。
7.3.3质量标准及验收方法悬臂式和扶壁式挡土墙允许偏差及检查方法应符合表7.3.3-1～表7.3.3-4 的各项规定项目允许偏差（mm）检验方法受力钢筋顺长度方向加工后的全长±10 尺量弯起钢筋各部尺寸±20 尺量箍筋各部分尺寸±5 尺量检查项目允许偏差(mm)受力钢筋间距两排以上排距±5同排立壁、墙底板±10表7.3.3-3 模板、支架制作时的允许偏差7.3.4工艺流程图悬臂式和扶壁式挡土墙施工顺序包括基坑开挖、地基处理、混凝土配合比设计与拌制、钢筋骨架制作、模型制作与安装、混凝土浇筑、防排水设施、填料填筑与压实等。
悬臂式和扶壁式挡土墙
3. 挡土墙墙身混凝土应一次浇灌完成，如果 间断，必须保证新混凝土和已浇混凝土粘 结牢固Biblioteka 京石项目部涿州车站扶壁式挡墙
涿州车站路基两 侧长315米，高 10米的扶壁式挡 土墙
扶壁式挡土墙侧面
再见
施工中的悬臂式挡土墙
悬臂式挡土墙的应用
扶壁式挡土墙构造图
扶壁式挡土墙墙身 构造：
扶壁式挡土墙由墙面板、 墙趾板、墙踵板和扶壁 组成，通常设置凸榫， 墙高一般不大于10m， 墙顶宽度不小于0.3m。
其他构造要求：
1. 伸缩缝的设置间距不应大于20m，沉降缝、 泄水孔的设置与重力式挡土墙相同见书 p152。
悬臂式和扶壁式挡土墙
—隶属于钢筋混凝土薄壁式结构
悬臂式、扶壁式挡土墙定义：
由底板及固定在底板上的悬臂式直墙构成 的主要靠底板上的填土重量维持稳定的挡 土墙
它们依靠墙身自重和墙底板以上填筑土体的重量 维持挡土墙的稳定。规范规定当挡土墙的高度不 超过6m时，可选用悬臂式挡土墙；否则应采用扶 壁式挡土墙，且高度不宜超过10m。
悬臂式和扶壁式挡土墙特点
• 构造简单、施工方便，墙身断面较小，自 身质量轻，可以较好的发挥材料的强度性 能，能适应承载力较低的地基。
• 适用于缺乏石料及地震地区。由于墙踵板 的施工条件，一般用于填方路段作路肩墙 或路堤墙使用。
坍塌的挡土墙
广州市海珠区该 地段一建筑工地 基坑挡土墙突然 发生坍塌导致临 近大厦中部墙体 全部倒塌
悬臂式挡土墙构造图
悬臂式挡土墙
构建的基本要求：
1. 墙高一般不大于6m， 大于4m要在墙面板前 加贴角。
悬臂式和扶壁式挡土墙课件
支撑板是悬臂式挡土墙的重要组成部分，主要承受墙面板传递的荷载，
并将其传递到锚杆上。支撑板的受力情况与锚杆的长度、直径和布置方
式等因素有关。
03
锚杆受力分析
锚杆是悬臂式挡土墙的关键构件之一，主要承受墙面板的拉力，并将其
传递到地基中。锚杆的受力情况与地基的承载能力和稳定性有关。
悬臂式挡土墙的设计与施工
提高挡土墙稳定性的措施
提高挡土墙的稳定性是保证工程 安全的重要措施。
在设计和施工过程中，可以通过 合理选择墙体材料、优化结构设 计、增加墙体高度或宽度等方式
来提高挡土墙的稳定性。
对于已经建成的挡土墙，可以通 过定期检查和维护来及时发现并 解决存在的安全隐患，以保障其
稳定性和安全性。
05
CATALOGUE
设计步骤
悬臂式挡土墙的设计步骤主要包括确定设计参数、进行土压 力分析、确定墙面板和支撑板的尺寸和形状、进行锚杆设计 等。在设计过程中需要考虑填方或山体滑坡等作用力的影响 ，以确保挡土墙的安全性和稳定性。
施工步骤
悬臂式挡土墙的施工步骤主要包括地基处理、安装锚杆、安 装支撑板和墙面板、填充填料等。在施工过程中需要采取相 应的安全措施和技术要求，以确保挡土墙的质量和安全性。
悬臂式和扶壁式挡 土墙课件
目 录
• 挡土墙概述 • 悬臂式挡土墙 • 扶壁式挡土墙 • 挡土墙的稳定性分析 • 工程实例
01
CATALOGUE
挡土墙概述
挡土墙的定义和作用
01
挡土墙是一种用于支撑和加固土 体的建筑物，它能够抵抗土体的 侧向压力，防止土体滑坡或坍塌 ，保障建筑物的安全和稳定。
02
工程实例
某市一条河流的护岸工程中采用了扶壁式挡土墙，有效地防止了河水的冲刷和侵蚀。
悬臂式和扶壁式挡土墙
悬臂式和扶壁式挡土墙在建筑和土木工程中，挡土墙是一种用于防止土壤和岩石滑坡或坍塌的结构。
挡土墙可以分为多种类型，包括重力式挡土墙、拱形挡土墙、钢板挡土墙、混凝土挡土墙和石材挡土墙等。
其中，悬臂式挡土墙和扶壁式挡土墙是两种常见的挡土墙类型。
1. 悬臂式挡土墙悬臂式挡土墙是一种将挡土墙悬在空中的结构形式，挡土墙前面的土壤受到上部结构的作用而得以支撑。
悬臂式挡土墙的支撑结构通常由一系列水平的，薄型的预应力混凝土梁构成，这些梁通过锚固在背墙上的钢筋进行悬挂。
悬臂式挡土墙的主要优点是结构简单，施工容易，还可以在地形较为陡峭的地区进行施工。
由于挡土墙前面的土壤只受到上部结构的支撑，因此需要更加严格的控制挡土墙的支撑结构的质量和施工过程中的安全性。
同时，由于悬臂式挡土墙所需的预应力混凝土梁需要在现场浇筑，因此在遇到极端气候条件的情况下，悬臂式挡土墙可能会受到一定的损坏。
2. 扶壁式挡土墙相比于悬臂式挡土墙，扶壁式挡土墙是一种更加坚固的结构，因为它的支撑结构是直接嵌入挡土墙前面的土壤中的。
扶壁式挡土墙需要先在挡土墙前面的土地上进行开挖，然后将支撑结构嵌入土壤之中，最后再进行挡土墙的施工。
扶壁式挡土墙的主要优点是结构坚固，可以用于防止挡土墙前面的土地发生滑坡或者结构坍塌。
与悬臂式挡土墙相比，扶壁式挡土墙所需的支撑结构量更大，需要更多的成本和物力投入。
此外，扶壁式挡土墙的建造也需要更多的时间和人力资源，需要更加严格的安全措施。
，悬臂式挡土墙和扶壁式挡土墙都是有效的挡土墙类型，它们在不同的情况下具有不同的优点和缺点。
在选择何种类型的挡土墙时，应该根据具体的工程需求和场地状况进行综合考虑，并且在施工过程中要严格遵守相应的安全规范，确保工程的施工和使用安全。

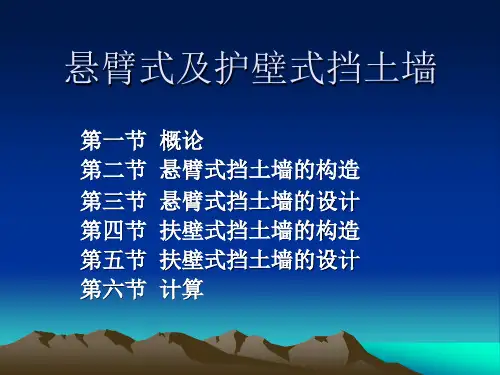

悬臂式及护壁式挡土墙
• ２．按朗金理论计算 • ３．按第二破裂面理论计算 • 当墙踵下边缘与立板上边缘连线的倾 角大于临界角，在墙后填土中将会出现第 二破裂面，应按第二破裂面理论计算．
• 三．墙身内力计算 • １．立板内力 • 立板为固定在墙底版上的悬臂梁，主要承 受墙后的自动土压力与地下水压力．墙前 土，立板自重忽略，立板按受弯构件计 算． • 由可变荷载效应控制的组合：
第二节 悬臂式挡土墙的构造
• 悬臂式挡土墙是由立板和底版两部分组成. • 立板内侧竖直,外侧可呈1:0.02~1:0.05的斜坡,墙顶 采用20~25CM的厚度. • 墙底版由墙踵板和墙趾板组成.墙底版一般水平设 置.通常做成变厚度,底版顶面自与立板连接处向两 侧倾斜. • 墙踵板长度由抗滑稳定性确定.厚度为墙高的 1/12~1/10,且不小于20~30CM. • 墙趾板长度由倾覆稳定性,基底应力和偏心距的条 件确定,一般可取0.15~0.3B,其厚度与墙踵相同. • 底版宽度B由墙的整体稳定性确定.一般可取墙高H 的0.6~0.8倍. • 为提高挡土墙的抗滑稳定性,底版设置抗滑键.
a
立 板
扶壁
墙趾板
墙踵板 a
第五节
• • • • • • • • • • •
扶壁式挡土墙的设计
悬臂式及扶壁式挡土墙相近,但它有自己的特点. 1.土压力计算同悬臂式挡土墙 2.内力计算 (1)立板的内力计算 立板实为三边固定,一边自由的双向板.其上的荷载为水平 方向上的土压力和水压力. 立板内力计算,上部按水平单向的连续梁计算，作用其上 的均布荷载为水平方向土压力的平均值．下部可视为三边 固定一边自由的双向板． 1)在上部为水平单向连续梁,以扶壁为支座,作用在他上的 均布荷载为水平方向土压力的平均值. 2 跨中弯距 M中=Pil1/20. 2 扶壁处的端部固端弯矩: M端=Pil1/12. 扶壁处端截面产生最大的剪力: V端=Pil1/2. 2)板的下部分为三边固定上边缘自由的矩形板,在梯形荷载 作用下,内力计算可查表,也可分别算出在均布和三角形布 载作用下进行内力叠加
悬臂式和扶壁式挡土墙
悬臂式和扶壁式挡土墙在土木工程领域，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止其坍塌和滑移，以保持土体的稳定。
悬臂式和扶壁式挡土墙是两种较为常见的挡土墙形式，它们各自具有独特的特点和适用范围。
悬臂式挡土墙通常由立壁、趾板和踵板三部分组成。
立壁就像是一堵竖直的墙，直接承受土压力；趾板位于挡土墙的底部前端，踵板则在底部后端。
这种结构的特点是依靠墙身的自重和墙踵板上的填土重量来维持稳定。
悬臂式挡土墙的优点之一是其结构相对简单。
由于主要由几个大的构件组成，施工过程相对容易控制，对于一些施工条件较为有限的场地，具有一定的优势。
另外，它能够适应一些地基条件不太理想的情况，比如软弱地基。
因为其自身重量相对较轻，对地基的承载能力要求相对较低。
然而，悬臂式挡土墙也有其局限性。
由于其依靠自重来维持稳定，所以通常需要较大的体积和材料用量，这可能会增加成本。
而且，在承受较大土压力时，其悬臂部分可能会产生较大的弯矩和变形，需要足够的强度和刚度来保证其稳定性。
扶壁式挡土墙则是在悬臂式挡土墙的基础上发展而来的。
它在立壁的基础上，每隔一定距离增设扶壁，扶壁将立壁分成若干段。
扶壁就像是一个个支撑，增强了整个结构的稳定性。
扶壁式挡土墙的优点在于其能够承受更大的土压力。
通过增设扶壁，有效地减小了立壁的弯矩和变形，提高了结构的承载能力。
同时，由于扶壁的存在，使得墙体的自重相对减轻，在一定程度上节省了材料。
不过，扶壁式挡土墙的施工相对复杂一些。
扶壁的设置需要精确的施工控制，以确保其位置和尺寸的准确性。
而且，由于结构较为复杂，设计和计算的难度也相对较大。
在实际工程应用中，选择悬臂式还是扶壁式挡土墙，需要综合考虑多个因素。
首先是土压力的大小和分布情况。
如果土压力较大，扶壁式挡土墙可能更为合适；如果土压力相对较小，悬臂式挡土墙可能能够满足要求。
其次是地基条件。
软弱地基可能更适合采用悬臂式挡土墙，而地基条件较好时，两种形式都可以考虑。
