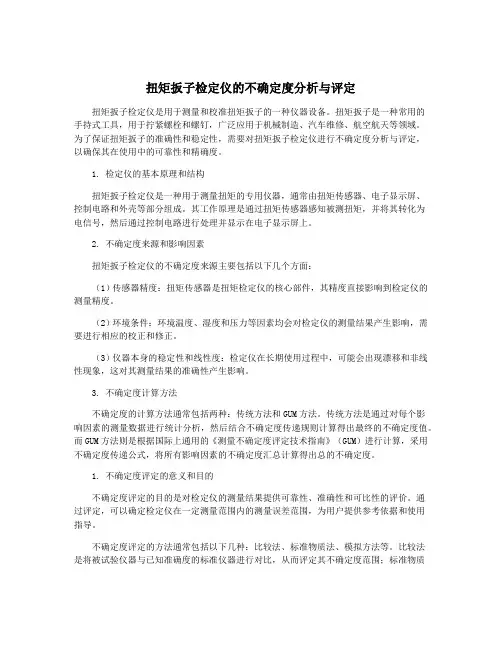

扭矩扳子检定仪的不确定度分析与评定

扭矩扳子检定仪的不确定度分析与评定扭矩扳子检定仪是用于测量和校准扭矩扳子的一种仪器设备。

扭矩扳子是一种常用的手持式工具，用于拧紧螺栓和螺钉，广泛应用于机械制造、汽车维修、航空航天等领域。

为了保证扭矩扳子的准确性和稳定性，需要对扭矩扳子检定仪进行不确定度分析与评定，以确保其在使用中的可靠性和精确度。

1. 检定仪的基本原理和结构扭矩扳子检定仪是一种用于测量扭矩的专用仪器，通常由扭矩传感器、电子显示屏、控制电路和外壳等部分组成。

其工作原理是通过扭矩传感器感知被测扭矩，并将其转化为电信号，然后通过控制电路进行处理并显示在电子显示屏上。

2. 不确定度来源和影响因素扭矩扳子检定仪的不确定度来源主要包括以下几个方面：（1）传感器精度：扭矩传感器是扭矩检定仪的核心部件，其精度直接影响到检定仪的测量精度。

（2）环境条件：环境温度、湿度和压力等因素均会对检定仪的测量结果产生影响，需要进行相应的校正和修正。

（3）仪器本身的稳定性和线性度：检定仪在长期使用过程中，可能会出现漂移和非线性现象，这对其测量结果的准确性产生影响。

3. 不确定度计算方法不确定度的计算方法通常包括两种：传统方法和GUM方法。

传统方法是通过对每个影响因素的测量数据进行统计分析，然后结合不确定度传递规则计算得出最终的不确定度值。

而GUM方法则是根据国际上通用的《测量不确定度评定技术指南》（GUM）进行计算，采用不确定度传递公式，将所有影响因素的不确定度汇总计算得出总的不确定度。

1. 不确定度评定的意义和目的不确定度评定的目的是对检定仪的测量结果提供可靠性、准确性和可比性的评价。

通过评定，可以确定检定仪在一定测量范围内的测量误差范围，为用户提供参考依据和使用指导。

不确定度评定的方法通常包括以下几种：比较法、标准物质法、模拟方法等。

比较法是将被试验仪器与已知准确度的标准仪器进行对比，从而评定其不确定度范围；标准物质法是利用已知准确度的标准物质对被试验仪器进行检定和评定；模拟方法是通过模拟实际工作环境和工况，对被试验仪器进行评定。

基于磁弹性的扭矩测量方法及特性分析

ｖｒｆｅｏｂｅｆａｉｌ．Ｔｈｎｌｋｅｅｈｎｃｌｉｄｅｅｓｏｈｅｔｒｕａｕｅｎｙｔｍｒｕｍｍａｉｅｓｆｌｏｅｉｄｔｅｓｂｅｉｅｆａｙｔｃｉａｎｘｆｔｏｑｅｍｅｓｒｍｅｔｓｓｅａｅｓｉｒｚｄａｏｌｗｓ：ｔｅｍｅｓｅｅｔｈａｕｒｍｎ
ｔｅｌｍｅｅｔｈｅｔｓａｔｒｗｉｈＧＭＲｆｅｔｗａｐｌｅｏｍｅｓｒｈｇｅｉｕｅｉｙ，ａｈｎｔｅｔｒｕｅｗａａｃａｅｅｆｃｓａｐｉｄｔａｕｅｔｅｍａｎｔｃｆｘｄｎｓｔｌｎｄｔｅｈｏｑｓｃｌｕｌｔｄ．ＴｈＳＳｓｆ— ｅＳＰｏｔ
ｆｒｔｒｕａｕｅｎａｅｎｔｅｐｏｏｉｎｌｉｅｒｒｌｔｎｈｐｂｔｅｒｕｎｇｅｉｕｅｓｔｓｐｏｏｅ，ｉｈｃｏｏｑｅｍｅｓｒｍｅｔｂｓｄｏｈｒｐｒｏａｎａｅａｉｓｉｅｗｅｎｔｑｅａｄｍａｎｔｆｘｄｎｉｗａｒｐｓｄｎｗｉｈｔｌｏｏｃｌｙ
Ｈａｉｇｕｎ，ＪａＨｕｃｎ，ＬｏＷｅｗｅｎＢｎｙａｉｉｏｇｕｎｎ，ＬａｇＷｅｙｉｎｎｕ，ＧｕｈｎｕＦｓｅｇ
（ｒｆｏｅｅｏｈａｔｏｅｔｎｖｒｉ，Ｈｒｉ５００ＴａｃＣｌｇ，ＮｒｅｓＦｒｒＵｉｅｔｆｉｌｔｓｙｓｙａｂｎ１０４）
ｗｒｓｕｅｒｄｔｎｌｓｓＴｅｒｓｌｎｉａｅａｏｈｔｅｒｐａａｉｔｆｅｐｒｎａａａｄｔｅｌｅｒｙｏｒｕａｕｅａｅｗａｓｄｆａａａａｙｉ．ｈｅｕｔｉｄｃｔｄｔｔｔｈｅｅｔｂｌｙｏｘｅｉｔｄｔｎｈｉａｉｆｏｑｅｍｅｓｒ — ｏｓｈｂｉｍｅｎｔｔｍｅｔｗｒｅｓｔａ．％，ｗｉｈａｅｉｃｏｄｎｅｔｈｙｔｍｅｕｒｍｅｔｎｍｅｓｒｍｅｔｅｒｒＴｅｅｏｅ．ｔｅｎｗｍｅｈｄｉｎｅｅｌｓｈｎ０１ｈｃｒａｃｒａｃＯｔｅｓｓｅｒｑｉｎｅｎｓｏａｕｅｎｒｏ．ｈｒｆｒｈｅｔｏｓ

基于磁弹性的扭矩测量实验台设计及其技术指标分析

ｒｓｔｎｅＧＭＲ）ｅｉａｃ（ｓ
随着现代科学技术的迅猛发展，扭矩成为众多机
械量测量中的一个主要参数。］扭矩测量的应用范围很广，已逐渐渗透到工业、农业、交通运输、天航空、航国
１扭矩测量实验台的设计及搭建基于磁弹性原理搭建了由铸铁实验台架、空心四方钢管扭杆、轴径１ｍｍ的弹性实验钢轴、０固定支架等部件，连同加载扭矩各种规格的砝码、Ｍ一０Ｔ７１型磁力计、强磁片、电子秤、千分尺和卷尺等仪器设备共同组成的扭矩测量实验台，图１如所示。其中，电子秤用来对悬挂物进行称重，卷尺用来测量力臂，分尺用来测千量磁头与轴的间隙以及磁块与轴的间隙，具有巨磁阻效应的磁力计用来直接测量磁感应强度并间接测量外
ＨＡＮｉｇｙａＪＡｉｃｎ，ＬＵＯｅ－ｎＬＩＢｎ－ｕｎ，ＩＨｕ－ｏｇＷｎｗｅＦ－ｈｎ（ｏｔｅｓＦｒｓｙＵｉｒｉ，ａｂｅｏｇａｇ１０４，ｈｎ）ＮｒａｔｏｅｔｎｅｓｙＨｒｉＨｉｎｊｎ５００Ｃｉａｈｒｖｔｎｌｉ
ＤｅｉｎａｄｃｉａｎｄｉａｏｓｇｎＴｅｈｎｃｌＩｃｔｒＡｎａｙｉｆａＭａｎｅｏｌｓｉｉｙａｅｌｓｓｏｇｔ－ｅａｔｃｔｓｄ－ｂ
ＴｏｑｅｓｅｅｓｎｃｒｕｅＭａｕｒｍｎｔＴｅｔＢｅｈ
ＡｂｔａｔＢａｅｎｔｅｐｉｃｐｅｏｇｅｏｅａｔｉ，ａｔｒｕａｕｅｎｅｔｂｎｈｉｕｌｓｒｃ：ｓｄｏｈｒｎｉｌｆｍａｎｔ — ｌｓｉｔｃｙｏｑｅｍｅｓｒｍｅｔｔｓｅｃｓｂｉ，ｗｉｉｅｈｉａｔｔｍａｎｔｃｎｃｌｈ

电动扭矩扳子示值误差的不确定度分析与评定

电动扭矩扳子示值误差的不确定度分析与评定电动扭矩扳子是一种用来测量螺栓拧紧力矩的工具，它能够快速、准确地测量螺栓或螺母的拧紧力矩，是现代工业生产中不可或缺的测量工具。

随着科技的不断进步，电动扭矩扳子的精度要求也越来越高，其示值误差成为检验和评定其性能的重要指标之一。

本文旨在对电动扭矩扳子的示值误差进行不确定度分析与评定，为使用者提供科学、准确的测量数据。

一、示值误差的定义示值误差是指电动扭矩扳子所示的数值与实际值之间的差别，是衡量其测量准确度的重要指标。

通常情况下，示值误差由两部分组成：系统误差和随机误差。

系统误差是由于仪器的固有特性或环境条件的影响而导致的偏差，而随机误差则是由于测量过程中不可避免的随机因素所导致的误差。

要对电动扭矩扳子的示值误差进行准确的评定，就需要对其系统误差和随机误差进行分析和评定。

二、不确定度的评定方法不确定度是指测量结果的范围，用于描述测量结果的不确定程度。

对于电动扭矩扳子的示值误差，不确定度的评定是非常重要的，因为它能够帮助使用者更好地理解测量结果的可靠程度，同时也能够指导使用者进行正确的测量和分析工作。

在对电动扭矩扳子的不确定度进行评定时，通常可以采用以下几种方法：1. 标准偏差法：标准偏差是随机误差的度量，它表示测量值和平均值之间的偏离程度。

通过对多次测量数据的标准偏差进行计算，可以得到电动扭矩扳子示值误差的不确定度。

2. 蒙特卡罗模拟法：蒙特卡罗模拟法是一种通过随机数生成器不断模拟测量过程，然后通过统计分析得到测量结果的不确定度的方法。

通过模拟大量的测量过程，可以得到电动扭矩扳子示值误差的分布情况，从而评定其不确定度。

3. 标定方法：标定是通过与已知标准器具进行比较测量，以确定电动扭矩扳子的示值误差。

通过标定方法可以得到电动扭矩扳子的准确度和示值误差的真实情况。

通过以上方法的评定，可以得到电动扭矩扳子示值误差的不确定度，从而为使用者提供更加可靠的测量数据。

三、影响因素的分析电动扭矩扳子示值误差的大小受到多种因素的影响，主要包括以下几个方面：1. 仪器本身的精度和稳定性：电动扭矩扳子的制造工艺、材料和技术水平将直接影响其示值误差的大小。

磁电式扭矩传感器的测量原理图解

磁电式扭矩传感器的测量原理图解
扭矩的测量有相位差式和电阻应变式等。

这里只简洁介绍相位差式扭矩测量中的磁电式扭矩传感器的工作原理和测量电路。

磁电式扭矩传感器的测量原理图如下图所示。

工作原理
在弹性轴的两端，安装有两个相同的齿轮，在齿轮上方分别安装有两个相同的、绕在磁钢上的信号线圈。

弹性轴两端分别与动力轴和被测轴固定。

弹性轴转动时，由于磁钢与齿轮的齿和齿间气隙的磁导率的交替变化，在两个信号线圈中分别感应出两个交变电势e1和e2，此两电动势有一恒定的初始相位差。

当弹性轴受到扭矩T作用时，产生扭转变形，两齿轮将有相对扭转角，导致两电动势的相位差发生变化，测出相位差的变化，即可求得扭矩T，而且依据其电动势的频率还可同时测出转速值。

由于两电动势的信号较弱，所以要先进行信号放大，然后送入相位差检测器中检测其相位差。

相位差测量电路上图是相位差检测器原理图，图中Al、A2是两个过零比较器，R1、R2起限流作用，其参数选择视输入ui1与ui2的大小而定。

设ui1超前ui2，当此二信号经两对反并联的二极管限幅后，进入比较器Al和A2，再经异或门后便得出脉冲宽度等于两个电压相位差的信号。

这里两对反并联的二极管的限幅作用是必要的。

由于对于选择好的参数R1、R2和二极管，只要保证R1、R2和二极管能承受ui1和ui2的
波动，D和E两点的电位永久不会超过0.7V，从而保证了Al和A2不致因电压过高而损坏。
