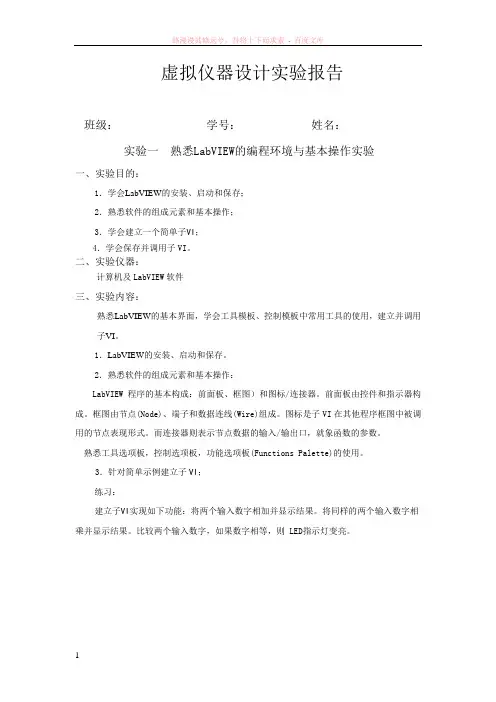

虚拟仪器设计实验报告班级：学号：姓名：实验一熟悉LabVIEW的编程环境与基本操作实验一、实验目的：1．学会LabVIEW的安装、启动和保存；2．熟悉软件的组成元素和基本操作；3．学会建立一个简单子VI；4．学会保存并调用子VI。
二、实验仪器：计算机及LabVIEW软件三、实验内容：熟悉LabVIEW的基本界面，学会工具模板、控制模板中常用工具的使用，建立并调用子VI。
1．LabVIEW的安装、启动和保存。
2．熟悉软件的组成元素和基本操作：LabVIEW程序的基本构成：前面板、框图）和图标/连接器。
前面板由控件和指示器构成。
框图由节点(Node)、端子和数据连线(Wire)组成。
图标是子VI在其他程序框图中被调用的节点表现形式。
而连接器则表示节点数据的输入/输出口，就象函数的参数。
熟悉工具选项板，控制选项板，功能选项板(Functions Palette)的使用。
3．针对简单示例建立子VI；练习：建立子VI实现如下功能：将两个输入数字相加并显示结果。
将同样的两个输入数字相乘并显示结果。
比较两个输入数字，如果数字相等，则 LED指示灯变亮。
4．保存并调用子VI 。
例子：构建子VI ：d=100(a+b+c)，构建VI ：e=＋80，其中100(a+b+c)调用子VI 完成。
四、思考LabVIEW 程序中数据流编程的思想。
)(100c b a ++班级：学号：姓名：实验二数据采集基础一、实验目的：1.用恰当的程序结构循环生成数组；2.实现数组的自动索引功能；二、实验仪器：计算机及LabVIEW软件三、实验内容：内容：模拟数据采集，生成自动循环数组，并实现数组索引。
练习：设计一个程序显示一个电压测量的结果。
电压采样从10ms后开始，每隔5ms采一个点，共采集30个点；电压在采样前还经过一个信号处理电路的1 0倍衰减。
要求程序的显示能够反应实际的采样时间和电压值。
四、思考数据采集系统的构成？班级：学号：姓名：实验三虚拟示波器的设计一、实验目的：1．根据要求设计并调试程序及子程序的调用方法；2．熟悉程序结构的使用方法，for循环，while循环，case结构等，并学会使用结构间的嵌套；3．熟悉对波形显示的定制方法及对仪器面板的美化。
虚拟仪器实验报告
虚拟仪器实验报告虚拟仪器实验报告引言虚拟仪器是一种基于计算机技术的新型实验设备，它通过软件模拟各种实验仪器的功能，使得学生可以在电脑上进行实验操作和数据分析。
本文将探讨虚拟仪器在教育中的应用，并通过一个具体的实验案例来展示其实验效果和优势。
一、虚拟仪器在教育中的应用1. 提供实验资源丰富虚拟仪器可以模拟各种实验设备，如示波器、信号发生器、光谱仪等，为学生提供了丰富的实验资源。
学生可以通过虚拟仪器进行多种实验操作，从而拓宽实验内容和范围。
2. 提高实验操作的安全性传统实验设备操作存在一定的风险，如高压电、有毒气体等。
而虚拟仪器通过模拟实验操作，避免了学生在实验过程中受伤的风险。
这对于初学者来说尤为重要，可以让学生在安全的环境下进行实验操作。
3. 提供实验数据的准确性虚拟仪器能够精确记录实验过程中的各种数据，避免了人为因素对数据的影响。
学生可以通过虚拟仪器获取准确的实验数据，并进行数据分析和处理，提高实验结果的可靠性。
二、虚拟仪器实验案例：电路实验以电路实验为例，通过虚拟仪器进行实验操作和数据分析。
1. 实验目的本次实验旨在通过虚拟仪器模拟电路实验，探究电路中电流、电压和电阻之间的关系，并验证欧姆定律。
2. 实验步骤首先，通过虚拟仪器搭建电路实验装置，包括电源、电阻、导线等元件。
然后，设置电源电压，并通过虚拟仪器测量电路中的电流和电压。
记录数据后，进行数据分析和处理。
3. 实验结果通过虚拟仪器获取的实验数据，可以绘制电流-电压曲线和电流-电阻曲线。
通过曲线分析，可以验证欧姆定律，并得出其他相关结论。
4. 实验优势通过虚拟仪器进行电路实验，不仅可以提供安全的实验环境，还可以准确记录实验数据。
学生可以通过虚拟仪器进行多次实验，观察不同条件下的实验结果，加深对电路原理的理解。
结论虚拟仪器在教育中的应用具有重要意义。
它丰富了实验资源，提高了实验操作的安全性，同时也提供了准确的实验数据。
通过一个具体的电路实验案例，我们可以看到虚拟仪器在实验过程中的优势和效果。
虚拟仪器试验报告
虚拟仪器试验报告实验报告：虚拟仪器在实验中的应用一、引言：虚拟仪器是指利用计算机技术和虚拟现实技术来模拟和替代传统仪器的一种技术手段，它能够实现对实验的模拟、仿真和控制。
虚拟仪器的应用已经越来越广泛，例如电路实验、物理实验、化学实验等领域。
本实验将通过使用虚拟仪器来进行电路实验，以验证虚拟仪器在实验中的应用效果。
二、实验目的：1.了解虚拟仪器的原理和应用；2.掌握使用虚拟仪器进行电路实验的方法；3.验证虚拟仪器在电路实验中的应用效果。
三、实验仪器与材料：1. 虚拟仪器软件：LabVIEW；2.计算机；3.电路实验板；4.各种电路元件：电阻、电容、开关等。
四、实验步骤：1. 安装并打开LabVIEW软件；2. 根据实验要求，在LabVIEW中导入电路图；3.连接电路实验板并正确连接电路元件；4. 使用LabVIEW中的仪器控制模块，设置电流、电压等参数；5.执行电路实验，记录实验结果。
五、实验结果与分析：在使用虚拟仪器进行电路实验的过程中，我们可以实时监测电流、电压、功率等参数，并且可以通过LabVIEW软件进行实时分析和数据处理。
这使得实验结果更加直观、准确，并且可以轻松获得实验数据的变化趋势。
在本次实验中，我们设计了一个简单的电路，通过测量电阻上的电压和电流，来验证欧姆定律。
实验结果显示，电压和电流成正比，符合欧姆定律的要求。
虚拟仪器的应用还存在一些优势和挑战。
首先，虚拟仪器能够减少实验成本，省去了购买昂贵仪器的费用。
其次，虚拟仪器的使用更加方便灵活，可以实时调整参数和观察实验结果。
同时，虚拟仪器还可以进行实时模拟和仿真，对实验结果进行预测和分析。
然而，虚拟仪器也存在一些挑战。
例如，虚拟仪器的准确性和稳定性需要得到保证；同时，对于一些需要进行物理操作的实验，虚拟仪器可能无法完全取代传统仪器。
六、结论：本实验通过使用虚拟仪器进行电路实验，验证了虚拟仪器在实验中的应用效果。
虚拟仪器能够提高实验的准确性和效率，并且能够实时分析和处理实验结果。
虚拟仪器实验报告
虚拟仪器实验报告引言：虚拟仪器是一种基于计算机和软件的技术，可以模拟和实现各类实验测试。
通过虚拟仪器，我们可以在计算机上进行各种实验，无需实际的物理仪器。
实验目的：本实验的目的是使用虚拟仪器进行电路测试和分析。
通过使用虚拟仪器，我们可以模拟电路的各种特性和行为，从而更好地理解电路的工作原理。
实验步骤：1. 打开虚拟仪器软件并选择适当的电路拓扑。
2. 根据实验要求，配置虚拟仪器软件以模拟电路的各种参数和特性。
3. 运行模拟并观察电路的输出结果。
4. 记录实验数据并进行分析。
实验结果：在本次实验中，我们选取了一个简单的RC电路进行测试。
通过使用虚拟仪器，我们可以模拟电路的电流和电压变化情况。
在实验过程中，我们观察到随着输入电压的变化，电路中的电流和电压也在相应变化。
通过改变电阻和电容的数值，我们可以调整电路的频率响应。
通过对实验数据的分析，我们可以得出结论：RC电路的时间常数与电阻和电容的数值有关。
同时，改变电阻和电容的数值可以改变电路的频率响应。
实验结论：通过本次实验，我们深入了解了虚拟仪器的使用和应用。
虚拟仪器不仅可以在计算机上模拟各种电路和实验，还可以对实验数据进行分析和处理。
使用虚拟仪器进行实验有许多优点。
首先，它可以大大节省实验设备和材料的成本。
其次，虚拟仪器可以提供更准确的实验结果，并且可以进行多次实验以验证结果的准确性。
虚拟仪器还可以将实验与理论知识相结合，使学生更好地掌握实验原理和实验技能。
通过虚拟仪器进行实验，学生可以更加主动地参与实验过程，提高实验效率和学习兴趣。
结语：虚拟仪器作为一种先进的技术手段，将为实验教学提供更多的可能性和创新。
通过虚拟仪器，我们可以进行更多的实验测试，拓展实验的范围和深度。
希望本次实验报告能够对虚拟仪器的应用和实验教学有所启发，并促进虚拟仪器的进一步发展和应用。
虚拟仪器实验报告
虚拟仪器实验报告实验⼀：1．实验⽬的：熟悉LabVIEW软件的基本编程环境。
2．实验内容：创建⼀个VI程序，并将此程序保存为⼦VI。
此VI要实现的功能是：当输⼊发动转速时，经过⼀定运算过程，输出发动机温度和汽车速度值。
3．实验步骤（1）启动LabVIEW，创建⼀个VI。
（2）在前⾯板中放置⼀个温度计控件，并修改控件标签名为发动机温度和设置最⼤值为100。
该控件从“控件—经典—经典数值”⼦选项板中获得。
（3）按同样的⽅法在前⾯板中放置⼀个仪表控件，并修改仪表控件的标签名为汽车速度，标尺刻度范围为0～150。
（4）按同样的⽅法在前⾯板中放置⼀个数值输⼊控件，并修改控件标签名为发动机转速。
（5）从“窗⼝”下拉菜单中选择“显⽰程序窗⼝”切换到程序框图窗⼝。
（6）在程序窗⼝中创建乘法函数，该函数中函数选项板中的“函数—编程—数值”⼦选项板中选择，并和发动机转速输⼊控件连线，为乘法函数创建⼀个常量，修改为图中所⽰值。
（7）按同样的⽅法创建加法函数、平⽅根函数和除法函数，并按图中所⽰修改常量值和连好线。
（8）切换⾄前⾯板，在发动机转速控件中输⼊数值，点击运⾏按钮，运⾏VI程序。
（9）修改图标为T/V以表⽰该⼦VI输出量为发动机温度和汽车速度，并保存为vi.vi。
前⾯板：程序框图：实验⼆：1．实验⽬的：熟悉⼦VI的调⽤。
2．实验内容：创建⼀个VI程序，并在编写程序过程中调⽤实验⼀中创建的⼦VI。
此VI要实现的功能是：通过旋钮控件来控件输⼊的发动机转速值，中间调⽤实验⼀中创建的⼦VI作为计算过程，从⼦VI输出的值分别输出⾄不同的数值显⽰发动机的温度以及当前汽车速度，同时判断当汽车速度超过100时，系统将产⽣蜂鸣声，报警提⽰。
3．实验步骤：（1）启动LabVIEW，创建⼀个VI。
（2）在前⾯板中创建⼀个旋钮控件，修改标签名为发动机转速，设置数值范围为0～5000，从旋钮控件中调出⼀个数字显⽰控件来同步显⽰旋钮控件当前值。
虚拟仪器实验报告
虚拟仪器的基础和应用【实验目的】（1）了解虚拟仪器及图形化编程语言LabVIEW；（2）学习用LabVIEW设计简单的温度计；（3）独立完成用LabVIEW设计的虚拟仪器完成伏安法测电阻；【仪器用具】1、计算机（含操作系统）；2、LabVIEW软件；3、数据采集卡；4、电阻箱（作标准电阻）；5、导线、双刀双掷开关；6、待测电阻。
【实验原理】1、虚拟仪器的硬件系统由PC机和数据采集卡（DAQ卡）组成，DAQ卡可以实现对信号数据的采集、放大以及数模互换的任务。
基本结构：输入模拟信号→A/D→数据处理→数据显示↔数字信号控制→数字信号产生→D/A→输出模拟信号2、虚拟仪器的程序由LabVIEW开发平台编制，包括三个主要部分：程序前面板（Panel）、框图程序（Diagram）和图标/连接器。
程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。
框图程序用LabVIEW图形编程语言编写，用来实现结构化程序控制命令。
连线代表程序执行过程中的数据流，定义框图内的数据流动方向。
【实验内容】一、熟悉LabVIEW开发环境的基本操作和简单编程方法：1、打开程序，新建一个VI程序；2、设计前面板：选择需要的工具和控制量，放置在前面板上，按需要更改标签，方便阅读；注意：为了数字显示正常，需设置显示精度。
实时显示的图像可以把坐标轴选择为“auto scale”以随时调整坐标轴范围。
3、程序框图设计：先找出需要的结构。
本次实验主要使用了顺序结构和循环结构。
顺序结构中，需要将动作分割为不同帧，每个方框表示一帧，在帧与帧之间按条件顺序完成；循环结构中，程序可以在循环条件下自动循环测量，得到多个测量值。
按需要添加功能函数，表示出程序的主要功能。
主要有如循环、数学运算、比较、公式节点、数据处理函数及与数据卡的接口等。
按程序的运行过程连线。
注意不同接口的作用和数据类型。
注意：（1）、连线避免重合，方便检查和阅读。
（2）、作图时，应该按照程序的逻辑结构来连线，一步一步地完成。
虚拟仪器实验报告
虚拟仪器实验报告实验目的：本实验旨在通过使用虚拟仪器，模拟真实的仪器实验，以探索实验原理，并获取实验数据，从而提升学生的实验能力和科学研究水平。
实验仪器与装置：1. 虚拟仪器软件：使用Simulink软件进行模拟实验。
2. 计算机：用于运行虚拟仪器软件和获取实验数据。
3. 相应的传感器和测量设备：根据实验要求设置相应的传感器和测量设备。
实验步骤：1. 准备工作：确认计算机和虚拟仪器软件正常运行。
2. 搭建电路（以电阻的测量为例）：根据实验设计，搭建所需的电路。
3. 连接传感器：将传感器正确连接到电路中。
4. 设置实验参数：在虚拟仪器软件中设置实验参数，包括电压、电流等。
5. 运行实验：点击软件中的"开始"按钮，运行实验。
6. 数据采集：观察软件界面上的数据显示，记录实验数据，如电阻值。
7. 实验结果分析：根据实验数据进行结果分析，比如绘制曲线图、计算相关参数等。
实验结果与讨论：通过模拟实验，我们成功地测量了电路中某一电阻的电阻值。
我们根据设置的实验参数，在虚拟仪器软件中观察到了电阻值，并成功地记录了实验数据。
通过对实验数据的分析，我们得出了以下结论：1. 实验数据与理论值的比较：比较实验测得的电阻值与理论计算值，我们发现两者存在一定的误差。
这可能是由于测量仪器的精确度、电路中其他元件的影响以及实验条件的限制等原因所导致的。
2. 实验数据的稳定性：在不同实验条件下进行多次测量，我们发现实验数据的稳定性较好。
重复实验结果的接近程度表明虚拟仪器的精确度和可靠性较高。
3. 数据分析与应用：根据实验数据，我们可以进一步分析电阻值与其他因素（如电流、电压等）之间的关系。
通过进一步的实验研究，可以探究电阻在不同工作条件下的变化规律，为相关领域的研究提供有价值的参考。
实验结论：通过本次虚拟仪器实验，我们掌握了虚拟仪器的使用方法，了解了在虚拟环境中进行实验的过程和步骤。
通过模拟实验，我们成功地测量了电阻的电阻值，并对实验结果进行了分析与讨论。
虚拟仪器实验报告
虚拟仪器实验报告一、实验目的本次虚拟仪器实验的主要目的是深入了解和掌握虚拟仪器技术的基本原理和应用方法，通过实际操作和实验数据的分析，提高对虚拟仪器系统的设计、开发和调试能力。
二、实验设备与环境1、计算机：配置满足虚拟仪器软件运行要求的个人计算机。
2、虚拟仪器软件：LabVIEW 或其他相关软件。
3、数据采集卡：用于采集外部物理量信号。
4、传感器：如温度传感器、压力传感器等。
三、实验原理虚拟仪器是一种基于计算机的测量和控制系统，它将传统仪器的硬件功能通过软件来实现。
通过将传感器采集到的物理信号转换为电信号，再经过数据采集卡传输到计算机中，利用虚拟仪器软件进行数据处理、分析和显示。
虚拟仪器的核心是软件，通过图形化编程环境，用户可以方便地构建自己的测量和控制程序。
这种图形化编程方式类似于流程图，通过连接不同的功能模块来实现特定的功能。
四、实验内容与步骤1、搭建虚拟仪器系统安装和配置虚拟仪器软件。
连接数据采集卡和传感器。
2、设计虚拟仪器程序创建新的项目和程序框图。
选择合适的函数和控件来实现数据采集、处理和显示。
3、数据采集与处理设定采集参数，如采样频率、通道数等。
启动采集，获取传感器的实时数据。
4、数据分析与显示对采集到的数据进行滤波、平滑等处理。
以图表、数值等形式显示处理后的数据。
五、实验结果与分析1、温度测量实验采集到的温度数据呈现出一定的变化趋势。
分析数据的稳定性和准确性，发现存在一定的误差。
可能的误差原因包括传感器精度、环境干扰等。
2、压力测量实验压力数据的变化与预期相符。
通过对比不同压力下的数据，验证了系统的测量性能。
六、实验中遇到的问题及解决方法1、数据采集不稳定检查连接线路是否松动，重新连接后问题解决。
2、程序运行出错仔细检查程序框图中的逻辑错误，修改后程序正常运行。
七、实验总结与体会通过本次虚拟仪器实验，我深刻体会到了虚拟仪器技术的强大功能和灵活性。
它不仅能够大大降低仪器的成本，还能够根据实际需求快速定制测量和控制系统。
实验报告 虚拟仪器
实验报告虚拟仪器实验报告：虚拟仪器引言：虚拟仪器是指利用计算机技术和虚拟现实技术，模拟实际仪器的功能和操作界面的一种工具。
它能够在实验室环境中模拟各种实验场景，并提供实时数据采集和分析功能，使科学研究和教学更加便捷和高效。
本文将对虚拟仪器的发展历程、应用领域以及优缺点进行探讨。
发展历程：虚拟仪器的发展始于上世纪八十年代，当时计算机技术的迅猛发展为虚拟仪器的出现提供了技术基础。
最早的虚拟仪器是通过软件模拟实验仪器的功能，但由于计算机性能的限制，其在数据采集和实时控制方面存在一定的局限性。
随着计算机硬件和软件技术的不断进步，虚拟仪器逐渐发展成为一种集成了硬件和软件的综合系统，能够实现更加复杂的实验操作和数据处理。
应用领域：虚拟仪器在科学研究和教学中具有广泛的应用。
在科学研究方面，虚拟仪器能够模拟各种实验场景，帮助科学家进行实验设计和数据分析，加快科研进程。
在教学方面，虚拟仪器能够提供真实的实验环境，使学生能够在虚拟实验室中进行实际操作，提高实验技能和科学素养。
此外，虚拟仪器还可以用于产品研发、质量控制等领域，提高工作效率和产品质量。
优点：虚拟仪器相比传统实验仪器具有以下优点：1. 节约成本：虚拟仪器不需要实际的仪器设备，只需要计算机和相关软件，大大降低了实验成本。
2. 灵活性：虚拟仪器可以根据实验需求进行灵活调整和扩展，满足不同实验要求。
3. 安全性：虚拟仪器操作在计算机环境下进行，不会对实验人员的安全造成威胁。
4. 数据分析：虚拟仪器能够实时采集和分析数据，提供更加准确和全面的实验结果。
缺点：虚拟仪器也存在一些缺点：1. 真实性：虚拟仪器虽然能够模拟实验场景，但仍然无法完全替代真实实验，某些实验现象可能无法完全模拟。
2. 操作技能：虚拟仪器的操作相对简单，可能无法培养学生的实际操作技能。
3. 硬件依赖：虚拟仪器的运行需要计算机硬件的支持，对计算机性能有一定要求。
结论：虚拟仪器作为一种新兴的实验工具，具有广泛的应用前景。
虚拟仪器实验报告
《虚拟仪器技术》实验报告书姓名:学号:班级实验（1-1）使用For循环目的：1．了解虚拟仪器的编程过程，熟悉前面板和流程图的界面环境；2．了解工具模板、控制模板和函数模板的使用；3．掌握For循环及其移位寄存器使用方法。
内容：用For循环和移位寄存器计算正整数的阶乘。
图1－1 实验1－1的面板和流程图实验（1-2）用While循环设计平均数滤波器目的：1．了解虚拟仪器的编程过程，熟悉前面板和流程图的界面环境；2．了解工具模板、控制模板和函数模板的使用；3．掌握While循环及其移位寄存器使用方法。
内容：利用While循环及其移位寄存器进行数据滤波。
在While循环框架中产生一个随机数，然后将这个随机数与前三次循环所产生的随机数求平均值，最后将平均值送到前面板上显示。
利用移位寄存器可得到前三次循环产生的随机数。
步骤：1．在前面板上创建各个控件如图。
图1-2 实验1-2的前面板2．用工具模板中的文字编辑控件将图形纵坐标的范围改为从0到1。
3．创建流程图如下：图1-3 实验1-2的流程图4.在流程图中添加While循环并创建移位寄存器。
a）右键单击While循环的左边或右边边框，在弹出的菜单中选择Add Shift Register。
b）右键单击While循环的左边框，在弹出的菜单中选择“添加元素”，重复一次，又添加了两个寄存器元素，共计3个寄存器元素。
算术与比较-Express数值-复合运算（+），增加输入，右键弹击并在弹出的菜单中选择“增加输入”至4输入，从而得到注意VI用随机数对寄存器进行初始化，如果不对寄存器的终值进行初始化，它包含的是默认值或前面运行的结果值，所以最初的几个平均值没意义。
5．运行该VI观察结果。
6．保存VI为Random A verage.vi，路径LabVIEW\Activity。
实验（1-3）顺序结构的使用目的：了解和掌握顺序结构的使用方法内容：用FOR循环产生长度为2000的随机波形，并计算所用时间。
虚拟仪器实验报告
虚拟仪器实验报告虚拟仪器设计实验报告班级: 学号: 姓名:实验一熟悉LabVIEW的编程环境与基本操作实验一、实验目的:1(学会LabVIEW的安装、启动和保存;2(熟悉软件的组成元素和基本操作;3(学会建立一个简单子VI;4(学会保存并调用子VI。
二、实验仪器:计算机及LabVIEW软件三、实验内容:熟悉LabVIEW的基本界面，学会工具模板、控制模板中常用工具的使用，建立并调用子VI。
1(LabVIEW的安装、启动和保存。
2(熟悉软件的组成元素和基本操作:LabVIEW程序的基本构成:前面板、框图)和图标/连接器。
前面板由控件和指示器构成。
框图由节点(Node)、端子和数据连线(Wire)组成。
图标是子VI在其他程序框图中被调用的节点表现形式。
而连接器则表示节点数据的输入/输出口，就象函数的参数。
熟悉工具选项板，控制选项板，功能选项板(Functions Palette)的使用。
3(针对简单示例建立子VI;练习:建立子VI实现如下功能:将两个输入数字相加并显示结果。
将同样的两个输入数字相乘并显示结果。
比较两个输入数字，如果数字相等，则 LED指示灯变亮。
4(保存并调用子VI。
100(a，b，c) 例子:构建子VI:d=100(a+b+c)，构建VI:e= ，80，其中100(a+b+c)调用子VI完成。
四、思考LabVIEW程序中数据流编程的思想。
数据流编程，是程序逻辑和数据有绝对的关系，当一个程序块没有收到全部input数据时，它是不会运行的，所以可以用数据的流动顺序，先后次序，来控制程序的运行逻辑。
虚拟仪器设计实验报告班级: 学号: 姓名:实验二数据采集基础一、实验目的:1.用恰当的程序结构循环生成数组;2.实现数组的自动索引功能;二、实验仪器:计算机及LabVIEW软件三、实验内容:内容:模拟数据采集，生成自动循环数组，并实现数组索引。
练习 :设计一个程序显示一个电压测量的结果。
电压采样从10ms后开始，每隔5ms采一个点，共采集30个点;电压在采样前还经过一个信号处理电路的1 0倍衰减。
虚拟仪器实验报告
实验一温度曲线实验一、实验目的建立一个用于绘制温度曲线、能进行简单数据分析的虚拟仪器程序。
用10~20范围内的随机数代替温度值，采集4秒钟的数据。
在数据采集期间，程序在波形图上实时显示测量温度值，在数据采集完后，VI程序将绘出图表，并且计算出温度最小值、最大值和平均值，同时VI 将显示出温度的拟合曲线。
二、实验原理产生随机数，创建数组，while循环，移位寄存器数组的均值和最值三、实验步骤1、先建立随机数产生10~20的温度值并连接到波形图表一实时显示测量温度值2、用已用时间函数控件采集4s数据3、建立while循环并将4s作为停止条件4、将产生的温度值创建数组5、移位寄存器获得每次的随机温度值6、分别用均值控件和数组最大最小值控件求出均值和最值7、将输出数组连接至波形图表二表示数据采集完后绘出的图表四、实验结果五、实验问题讨论连线时连接不上是因为数据类型不匹配可修改表示法实验二滤波实验一、实验目的建立一个频率为200 Hz，幅值为1的正弦波。
加入白噪声，噪声幅值为100，保留其频率低于20 Hz的分量与正弦波叠加，再利用高通滤波器将正弦波滤出；二、实验原理Butterworth滤波器（低通、高通）三、实验步骤1、产生正弦波2、产生幅值为100的白噪声3、白噪声通过低通滤波器设置滤波器低截止频率为20阶数为104、将白噪声叠加到正弦波上输出到波形（滤波前）5、通过高通滤波器输出到波形（滤波后）四、实验结果实验三数字电压表五、实验目的设计一个虚拟数字电压表。
六、实验原理局部变量可从一个ＶＩ的不同位置访问前面板对象，并将无法用连线连接的数据在程序图上的节点之间传递局部变量可对前面板上的输入控件和显示控件进行数据读写，通过局部变量，前面板对象既可以作为输入访问也可以作为输出访问程序设计中利用一个“随机数（０－１）”函数乘以１０模拟产生０－１０Ｖ的电压值，对电压的输出控件创建相应的局部“数字电压表”，这样“数字电压表”局部变量从电压表控件中读出电压值，并交给“电压值”显示控件显示当前电压值七、实验步骤1、利用随机数产生电压2、连接至数字电压表并对电压的输出控件创建相应的局部变量3、创建ｗｈｉｌｅ循环将其拖进去八、实验结果九、实验问题将数字电压表局部变量改为读属性实验四创建电压文件十、实验目的设计一个VI，由随机函数产生0 ~ 10 V的电压值，电压采样时间从0时刻开始，每隔500 ms采集一个点，共采集50个点。
虚拟仪器仿真实验报告
一、实验目的1. 了解虚拟仪器的概念和组成；2. 掌握虚拟仪器的应用领域；3. 熟悉虚拟仪器仿真软件的使用方法；4. 通过虚拟仪器仿真实验，验证相关理论，提高实验操作能力。
二、实验原理虚拟仪器（Virtual Instrumentation）是一种基于计算机技术的仪器，通过计算机软件实现对传统仪器的功能模拟，实现数据采集、处理、分析和显示等功能。
虚拟仪器仿真实验利用虚拟仪器技术，模拟真实实验环境，使实验过程更加直观、高效。
三、实验仪器与软件1. 实验仪器：计算机、虚拟仪器仿真软件（如LabVIEW、MATLAB等）2. 实验软件：虚拟仪器仿真软件（如LabVIEW、MATLAB等）四、实验内容1. 虚拟信号发生器实验（1）熟悉虚拟信号发生器软件界面；（2）设置信号发生器参数，如频率、幅度、波形等；（3）观察信号发生器输出信号；（4）分析信号特性。
2. 虚拟示波器实验（1）熟悉虚拟示波器软件界面；（2）设置示波器参数，如时间基、垂直基等；（3）观察示波器显示信号；（4）分析信号特性。
3. 虚拟信号分析仪实验（1）熟悉虚拟信号分析仪软件界面；（2）设置信号分析仪参数，如频谱分析、时域分析等；（3）观察信号分析仪输出结果；（4）分析信号特性。
4. 虚拟仪器编程实验（1）熟悉虚拟仪器编程环境；（2）编写虚拟仪器程序，实现信号发生、采集、处理、显示等功能；（3）运行程序，观察实验结果；（4）分析程序性能。
五、实验步骤1. 打开虚拟仪器仿真软件，创建新项目；2. 根据实验内容，选择相应的虚拟仪器模块；3. 设置模块参数，如频率、幅度、波形等；4. 运行程序，观察实验结果；5. 分析实验结果，验证理论；6. 修改参数，观察实验结果变化；7. 记录实验数据，撰写实验报告。
六、实验结果与分析1. 虚拟信号发生器实验（1）设置信号发生器频率为1kHz，幅度为1V，波形为正弦波；（2）观察信号发生器输出信号，验证正弦波特性；（3）改变频率和幅度，观察信号变化。
《虚拟仪器》设计项目实验实验
《虚拟仪器》设计项目实验实验
一、实验目的：
托课程内容积极参加课外实践活动，要求学生独立综合运用课程知识、自拟一个设计型题目，完成对题目的建模、仿真、调试。
经答辩演示后方能合格。
二、前面板：
三、程序框图：
四、总结
这次是老师让我们自己来设计的实验。
而我确定的实验内容是温度采集器。
系统在实时测温的同时还不停的监测并记录物体出现过的最高温度和最低温度，这样可以更好的检测物体的状态，同时系统还具有预警和报警功能。
当物体的温度超出正常超出正常的范围但在允许温度范围内时，系统将给出预警信号；当温度超过允许范围时范围时，系统直接报警。
按照以上程序连接和设置好个参数，单机运行，开始采集。
这次的实验虽然是我根据视频来做的，但在做的过程中，我也体会到LabView这个软件的强度和功能好处。
他不仅减少了实验的成本，还能减少我们在实验的容错率。
这次的实验是对我在虚拟仪器这么课程的加深和巩固。
让我认识到虚拟仪器这么课程比较大普及的范围。
在学习了这门课程后，我收获了很多的知识，并且我觉得这对我以后也会有很大的帮助。
虚拟仪器综合设计实验报告
虚拟仪器综合设计实验报告# 虚拟仪器综合设计实验报告## 1. 实验目的本实验的目的是通过使用虚拟仪器进行综合设计，深入了解虚拟仪器的原理和应用，以及掌握虚拟仪器在实际工程中的应用。
## 2. 实验器材- 虚拟仪器软件- 电脑## 3. 实验原理虚拟仪器是一种使用软件实现的仪器，可以模拟各种传感器和控制器的功能。
虚拟仪器通过模拟和处理电子信号，实现数据采集、分析和控制等功能，广泛应用于科研实验、工程设计和教学等领域。
## 4. 实验内容本次实验的内容是设计一个虚拟测温仪器。
虚拟测温仪器可以模拟实际测温仪器的功能，通过传感器采集温度数据，并进行实时显示和记录。
具体实验步骤如下：1. 搭建虚拟测温仪器的硬件模型，包括传感器和显示器。
2. 编写虚拟测温仪器的软件代码，实现温度数据的采集和显示。
3. 运行虚拟测温仪器，并进行验证和测试。
## 5. 实验结果与分析经过实验，我们成功搭建了虚拟测温仪器，并编写了相应的软件代码。
在实验过程中，我们通过模拟环境中温度的变化，观察到虚拟测温仪器可以实时采集和显示温度数据，并且数据的准确性较高。
通过对比实际测温仪器的测量结果，我们发现虚拟测温仪器的测量误差较小，可达到工业标准要求。
这说明虚拟仪器在温度测量方面具有较好的稳定性和精度。
## 6. 实验心得通过参与本次虚拟仪器综合设计实验，我对虚拟仪器的原理和应用有了更深入的了解。
虚拟仪器在科研和工程设计中具有广泛的应用前景，可以满足实验要求并减少设备的物理建造成本，同时还可以提高实验的安全性和可重复性。
此外，虚拟仪器还具有软件的优势，可以方便地进行数据处理和分析，为科研和工程设计提供更多的便利。
总的来说，本次实验让我深入了解了虚拟仪器的原理和应用，并提高了我在实验设计和数据处理方面的能力。
这将对我的未来科研和工程设计工作有很大帮助。
## 7. 参考文献无。
虚拟仪器实验报告
虚拟仪器实验报告摘要：虚拟仪器是一种基于计算机技术的仿真实验方法，通过模拟和模型计算来代替传统仪器设备进行实验。
本文主要介绍了虚拟仪器实验的原理和应用，以及在教学和研究领域中的潜力和优势。
通过对虚拟仪器的实验，可以提高实验效率、降低实验成本，并且具有实验数据可重复性高、操作更加安全等优点。
1. 引言虚拟仪器是指利用计算机技术和软件工具来实现仪器设备的模拟和仿真。
与传统的实验仪器相比，虚拟仪器不需要实际的硬件设备，通过软件工具就可以模拟实验的过程和结果。
虚拟仪器的出现，极大地提高了实验的效率和安全性，同时降低了实验成本，被广泛应用于教育和研究领域。
2. 虚拟仪器实验的原理虚拟仪器实验的原理主要包括仪器模型的建立和实验过程的仿真。
首先，通过数学建模和计算机编程，将真实仪器的工作原理和特性抽象成数学模型。
然后，使用虚拟化技术和算法，将这些数学模型转化为计算机程序，实现仪器的仿真运行。
在实验过程中，通过人机交互界面，用户可以进行实验的设置和操作，并观察实验结果。
3. 虚拟仪器实验的应用虚拟仪器实验在教学和研究领域中具有广泛的应用。
在教学方面，虚拟仪器可以提供更加灵活和多样化的实验内容，满足不同层次和不同需求的学生。
虚拟仪器可以模拟各种复杂的实验条件和操作步骤，帮助学生更好地理解和掌握实验原理。
在研究方面，虚拟仪器可以用于快速验证和评估科研方案的可行性，节省时间和成本。
虚拟仪器还可以模拟复杂的实验环境和操作过程，帮助科研人员深入理解和分析实验结果。
4. 虚拟仪器实验的优势和潜力虚拟仪器实验具有一系列的优势和潜力。
首先，虚拟仪器可以提高实验效率，缩短实验周期。
通过虚拟化技术，实验数据和实验过程可以在计算机上进行记录和分析，大大提高了实验数据的质量。
虚拟仪器技术实验报告
虚拟仪器技术实验报告虚拟仪器技术实验报告一、引言虚拟仪器技术是近年来快速发展的一项技术，它将传统的仪器与计算机技术相结合，通过软件模拟实现仪器的功能，具有成本低、灵活性高等优势。
本实验旨在通过使用虚拟仪器技术，探索其在实验过程中的应用和优势。
二、实验背景虚拟仪器技术的出现，为科学实验提供了全新的方式。
传统的实验仪器通常需要较高的投资成本，并且受限于物理空间，无法满足大规模实验的需求。
而虚拟仪器则通过软件仿真实现实验，大大降低了实验成本，并且可以实现多种实验的切换，提高了实验效率。
三、实验内容本次实验使用了一款虚拟示波器软件，通过连接计算机和示波器，模拟了示波器的功能。
首先，我们通过软件界面设置了示波器的参数，包括时间基准、电压基准等。
然后，将待测电路与示波器连接，观察电路输出的波形。
通过调整示波器的参数，我们可以清晰地观察到电路中的信号变化，分析电路的性能。
四、实验结果通过虚拟示波器软件，我们成功地观察到了待测电路的波形，并且可以对波形进行测量和分析。
与传统示波器相比，虚拟示波器具有以下优势：1. 成本低廉：虚拟示波器软件的价格相对较低，不需要购买昂贵的物理示波器设备。
2. 灵活性高：虚拟示波器软件可以根据需要进行功能扩展和升级，满足不同实验的需求。
3. 数据处理方便：虚拟示波器软件可以将测量的数据导出到电脑中，方便进行后续的数据处理和分析。
五、实验讨论虚拟仪器技术在实验教学中具有广阔的应用前景。
首先，虚拟仪器可以模拟各种实验现象，提供更直观、生动的实验过程，增强学生的实验感受和理解能力。
其次，虚拟仪器可以实现实验参数的灵活调整，让学生能够自主设计实验方案，培养创新思维和实验能力。
此外，虚拟仪器还可以实现实验过程的远程访问和共享，方便教师进行实验指导和学生进行交流合作。
六、实验总结通过本次实验，我们深入了解了虚拟仪器技术的原理和应用。
虚拟仪器技术具有成本低、灵活性高等优势，可以在实验教学中发挥重要作用。
虚拟仪器实验报告
将实验结果与理论值或预期值进行对比，分析误差和偏差的原因， 以便更好地改进实验方法和提高实验精度。
趋势分析
根据数据变化趋势，分析实验结果与时间、条件等因素的关系， 以便更好地理解实验过程和规律。
结果讨论
结果解释
对实验结果进行解释和说明，包括对数据的解读和对实验现象的剖 析。
结果应用
探讨实验结果在实际应用中的价值和意义，如工程实践、科学研究 等。
实验不足之处 在实验过程中，我们也发现了一些不足之处，例如信号处 理的算法还有优化的空间，以及虚拟仪器界面的人性化程 度有待提高。
实验收获与体会
技能提升
通过本次实验，我们掌握了虚拟仪器的使用方法和信号处理技术， 提高了自己的实践能力和技术水平。
团队协作
在实验过程中，我们相互协作、共同探讨解决问题的方法，增强了 团队协作精神。
软件安装
02
安装虚拟仪器软件，并确保软件版本与实验要求一致。
实验原理
03
了解实验的基本原理和目的，为后续的实验操作和数据处理打
下基础。
实验操作
实验设置
根据实验要求，设置虚拟仪器的参数和测试条件。
数据采集
按照实验步骤，进行数据采集，并记录相关数据。
结果验证
将采集到的数据与理论值进行比较，验证实验结果的准确性。
结果展望
对实验结果进行总结和展望，提出进一步的研究方向和改进措施，以 便更好地推动相关领域的发展。
05
结论与展望
结论总结
实验目的达成 通过本次虚拟仪器实验，我们成功地实现了对信号的采集、 处理和显示，验证了虚拟仪器的功能和性能。
实验结果分析 实验结果表明，虚拟仪器在实时信号处理方面具有较高的 精度和稳定性，能够满足大多数工程应用的需求。
虚拟仪器实习报告
虚拟仪器实习报告在当今科技迅速发展的时代，虚拟仪器技术作为一种创新的测量和控制手段，正逐渐在各个领域展现出其独特的优势和广阔的应用前景。
为了更深入地了解和掌握这一前沿技术，我进行了一次虚拟仪器实习。
通过这次实习，我不仅获得了宝贵的实践经验，还对虚拟仪器的原理、应用和发展有了更全面的认识。
实习的开始，我首先对虚拟仪器的基本概念和工作原理进行了系统的学习。
虚拟仪器是基于计算机的测量和控制设备，它将传统仪器的硬件功能通过软件实现，利用计算机强大的计算和处理能力，实现对数据的采集、分析和显示。
与传统仪器相比，虚拟仪器具有灵活性高、成本低、可扩展性强等显著优点。
在实习过程中，我使用了一款广泛应用的虚拟仪器开发平台——LabVIEW。
LabVIEW 采用图形化编程方式，通过拖拽和连接各种功能模块，能够快速构建出复杂的测量和控制系统。
这种直观的编程方式大大降低了开发难度，提高了开发效率。
我所参与的第一个项目是设计一个温度测量系统。
首先，需要选择合适的温度传感器，并通过数据采集卡将传感器输出的模拟信号转换为数字信号输入计算机。
在 LabVIEW 中，利用相应的函数和模块对采集到的数据进行处理和分析，计算出温度值，并以直观的图表形式显示出来。
同时，还设置了报警功能，当温度超过设定的阈值时，系统会发出警报。
在这个项目中，我遇到了一些问题。
例如，由于传感器的精度和线性度问题，采集到的数据存在一定的误差。
通过查阅相关资料和反复调试，我采用了线性拟合的方法对数据进行校准，有效地提高了测量精度。
此外，在数据处理和显示过程中，也出现了数据更新不及时、图表显示不清晰等问题。
通过优化程序结构和调整显示参数，最终解决了这些问题。
通过这个项目，我深刻体会到了虚拟仪器在实际应用中的优势。
它不仅能够快速搭建起测量系统，还能够根据实际需求灵活地修改和扩展功能。
同时，虚拟仪器强大的数据处理和分析能力，能够为我们提供更准确、更有价值的测量结果。
电子系虚拟仪器实验报告及总结
电子系虚拟仪器实验报告及总结实验报告：电子系虚拟仪器实验报告一、实验目的本实验旨在通过虚拟仪器的使用，掌握电子系相关知识的实际应用，并提高实验操作能力。
二、实验内容1.使用虚拟示波器和信号发生器进行频率测量实验。
2.使用虚拟电源进行电路的供电实验。
3.使用示波器进行电路波形观测实验。
三、实验步骤1.打开虚拟示波器和虚拟信号发生器软件，按照实验要求设置频率，并将信号输出到示波器。
2.使用虚拟示波器进行信号观测，记录频率测量结果，并与预期数值进行比较。
3.切换到虚拟电源软件，设置电源电压和电流，并将电源连接到待测电路。
4.使用虚拟示波器观测待测电路的波形，并根据实验要求记录波形特征。
5.结束实验。
四、实验结果1.频率测量实验结果如下：实际测量频率：1000Hz预期频率：1000Hz误差：0Hz2.电路供电实验结果如下：电源电压：5V电源电流：100mA3.电路波形观测实验结果如下：波形特征：方波，频率为1000Hz，幅度为3V五、实验分析与讨论通过本次实验，我掌握了虚拟仪器的基本使用方法，并成功进行了频率测量、电路供电和波形观测实验。
实验结果表明，虚拟仪器的测量结果与预期值非常接近，误差很小，证明了虚拟仪器的准确性和可靠性。
同时，虚拟仪器的使用方便快捷，可以有效提高实验效率和操作便捷性。
六、实验总结通过本次实验，我对电子系虚拟仪器有了更深入的了解。
虚拟仪器的使用可以很好地替代传统仪器，不仅提高了实验效率，还节省了实验成本。
虚拟仪器具备精确测量、方便操作等优点，适用于各种电子实验。
在今后的学习和工作中，我将积极运用虚拟仪器，提高实验技能和实践能力。
七、参考资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
虚拟仪器实验报告四
专业年级电信081姓名李冬祥学号08808003成绩
一、实验目的：LabVIEW中字符串、数组、簇和矩阵
二、实验内容：LabVIEW基础学习
三、实验步骤：启动LabVIEW，创建VI程序，在前面板（用户界面）和后面板（程序框图）中进行试验。
三、实验结果：
练习1：组合字符串
练习2：字符串子集和数值的提取
练习3：Build Text Express VI
练习4：用循环创建数组
练习5：创建二维数组
练习6：多图区图形
练习7：使用创建数组功能函数
练习8：多态化练习
练习9：簇排序
练习10：簇
四、实验总结：
通过本次实验通作业了解Labview中的字符串、数组、簇和矩阵的用法掌握字符串及其函数在编程中的应用、列表和表格中创建字符串、利用字符串的功能函数组合新的字符串，同时掌握了字符串格式的编辑和Build Text Express VI的建
立与配置。
掌握数组的建立和初始化，以及数组之间的基本算术运算。
掌握簇的创建及簇操作函数的应用及使用簇与子VI传递数据。
五、实验作业：
1、为第3章的习题2连续温度采集监测添加报警信息，如下图所示，当报警发生时输出报警信息，例如“温度超限！当前温度78.23℃”，正常情况下输出空字符串。
思路：用第三章的
部分程序就可以
实现。
2、对字符串进行加密，规则是每个字母后移5位，例如A变为F，b变为g，x 变为c，y变为d…
思路：按照字母表实现这一加密功能，程序如下图：
3、产生一个3×3的整数随机数数组，随机数在0到100之间，找出数组的鞍点，即该位置上的元素在该行上最大，在该列上最小，也可能没有鞍点。
如下图。
思路：按要求产生一个3×3的整数随机数数组，随机数在0到100之间，找出数组的鞍点，即该位置上的元素在该行上最大，在该列上最小，也可能没有鞍点。
4、利用簇模拟汽车控制，如右图所示，控制面板可以对显示面板中的参量进行控制。
油门控制转速，转速＝油门*100，档位控制时速,时速＝档位*40，油量随
VI运行时间减少。
思路：利用簇模拟汽车控制，如右图所示，控制面板可以对显示面板中的参量进行控制。
油门控制转速，转速＝油门*100，档位控制时速,时速＝档位*40，油量随VI运行时间减少。
5、求如下二维数组元素中的最大值，最小值及其所在位置。
思路：通过创建数组，然后跳出最大值与最小值，并找到索引。
6、创建一个簇控件，成员分别为字符型控件“姓名”，数值型控件“学号”，布尔型控件“注册”，从这个簇控件中提取出簇成员“注册”，显示在前面板上。
思路：用簇控件完成，字符型控件“姓名”，数值型控件“学号”，布尔型控件“注册”，从这个簇控件中提取出簇成员“注册”，显示在前面板上
7、建立一个VI，模拟掷骰子游戏（骰子可能取值1～6），跟踪骰子投掷滚动后各面取值出现的次数。
程序输入骰子投掷次数，输出包括投掷后骰子各面的出现次数。
只用一个移位寄存器实现此功能。
思路：用for循环实现骰子投掷次数，然后用条件结果实现统计骰子各面出现的
次数，多加移位寄存器便可实现此功能。
