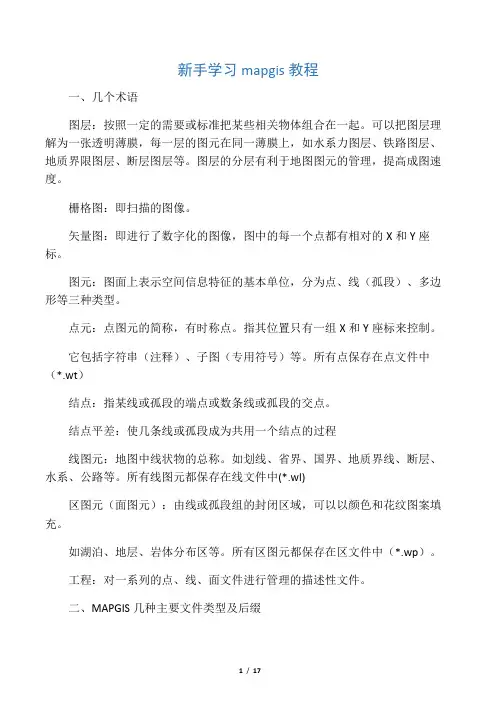

新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜，每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像，图中的每一个点都有相对的X和Y座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元：点图元的简称，有时称点。
指其位置只有一组X和Y座标来控制。
它包括字符串（注释）、子图（专用符号）等。
所有点保存在点文件中（*.wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元：地图中线状物的总称。
如划线、省界、国界、地质界线、断层、水系、公路等。
所有线图元都保存在线文件中(*.wl)区图元（面图元）：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*.wp）。
工程：对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS几种主要文件类型及后缀.wp区（面）文件.pnt控制点文件.wl线文件.wt点文件.tif栅格文件.rbm光栅求反后文件.mpj工程文件.cln图例板文件点文件（.wt）：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释（如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件(.wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件(.wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程(.mpj)：对一系列的点、线、面文件进行管理的描述性文件。
其主要记录了各个文件的信息，如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值。
mapgis操作简要步骤总结
10.输出JPG文件
注意：XZQ文件不要保存（前面已合并区，保存的话就不是用来的XZQ了）
8.文件格式转换，mapgis转化为其他格式
步骤：主菜单→图形处理→文件转换→输出
9.如何根据工作分区进行地图空间管制（详见P116，相关参数关联图例板进行参考，通过参数修区属性检查—地类名称—双击属性内容会高亮显示，打开图例板，选择相应图例
——修改区参数，重复到全部刷完！
4.统计区面积，数据透视表导出面积 xzq
步骤：库管理—属性库管理—文件—导出—打开，导出字段中只保留ID和XZQMC，数据源选择DBASE FILES
点击表格名称保存文件即可。
5.如何存储，单独提取分类区（如允许建制区，改图层为100）xzq
步骤：工具栏——检查——工作区属性检查——耕地，并点击“选择结果”；然后常用工具栏——修改区参数——输入图层100。
图层——改变当前层——选择图层号100——确定
图层——存当前层——确定，地类信息（耕地）提取成功！
6.如何用线生成拓扑造区（新建区→线工作区提弧→…），注记
步骤：首先：新建线文件WL，打开XZQ和WL其余关闭，线编辑—弧段提取线 选择整个区域
再次：新建区文件WP，打开XZQ和WP其余关闭，区编辑—线工作区提取弧 选择整个区域
7.已知区，如何生成相应的线界（新建线文件→…）区编辑“自动添加地类注记”可以进行村名等的标注
步骤：新建区文件WP，同时打开XZQ和WP，区编辑—合并区
新建线文件WL，同时打开XZQ和WL，线编辑—弧段提取线
关闭其他文件，打开WL看看是否提取成功！关闭XZQ不要保存！！
MAPGIS试验三基本操作综合
以上是对MapGIS基本工具的介绍， 基本工具的介绍， 以上是对 基本工具的介绍 MapGIS中有关区的工具以后介绍， 中有关区的工具以后介绍， 中有关区的工具以后介绍 以上例子虽然简单，但它们是最常用的， 以上例子虽然简单，但它们是最常用的， 希望同学们认真练习。 希望同学们认真练习。
3.14 修改文本 （1）点击“修改文本”工具。 ）点击“修改文本”工具。
（2）在要修改的字符串上点击， ）在要修改的字符串上点击， 将原始字符串改为“第一次实习，第一次体验。 将原始字符串改为“第一次实习，第一次体验。”， 点击OK。 点击 。
（1）点击“修改点参数”工具。 ）点击“修改点参数”工具。
输入线。 输入线。 。 （1）点击“输入线”快捷菜单。 ）点击“输入线”快捷菜单。
（2）线型框中选择“折线”。 ）线型框中选择“折线”
（3）点击“线型”按钮。 ）点击“线型”按钮。
（5）点击线颜色按钮。 ）点击线颜色按钮。
（6）选择输入线型的颜色。 ）选择输入线型的颜色。
（7）设置线型宽度 ）设置线型宽度0.25。 。 （8）设置图层为 。 ）设置图层为1。
（2）在要修改参数的点上点击即可查看 修改其 ）在要修改参数的点上点击即可查看/修改其 参数，将注释高度和宽度改为6，颜色值改为1， 参数，将注释高度和宽度改为 ，颜色值改为 ， 观察效果。 观察效果。
3.16修改点属性工具自学。 修改点属性工具自学。 修改点属性工具自学
3.17输入符号。 输入符号。 输入符号 （1）点击“输入点图元”工具。 ）点击“输入点图元”工具。
（2）如果看不到效果，点击更新窗口工具。 ）如果看不到效果，点击更新窗口工具。
3.5线上移点 线上移点 （1）点击“线上移点”工具。 ）点击“线上移点”工具。
MAPGIS使用教程
MAPGIS使用教程一、软件安装和启动2.双击安装包，按照提示完成软件安装；3.双击桌面上的MAPGIS图标，启动软件。
二、数据导入和显示1.打开软件后，点击“文件”菜单，选择“打开”；2.在弹出的文件选择窗口中，找到需要导入的数据文件，点击“打开”；3.在地图窗口中，可以看到导入的地图数据。
三、地图操作和显示1.使用鼠标滚轮可以放大或缩小地图；2.按住鼠标左键，在地图上拖动，可以移动地图的显示区域；3.点击“放大”、“缩小”按钮，可以放大或缩小地图；4.点击“全图”按钮，可以恢复到地图的全图显示；5.双击地图上的其中一点，可以放大该点所在的区域。
2.在弹出的对话框中，选择需要创建的地图类型，如点状地图、线状地图、面状地图等；五、地图分析和查询1.点击“分析”菜单，选择“空间查询”；2.在弹出的对话框中，选择需要查询的地图图层和查询方式；3.点击“查询”按钮，可以得到符合查询条件的地图要素；4.点击“统计”按钮，可以查看查询结果的统计信息。
六、地图输出和导出1.点击“文件”菜单，选择“另存为图片”；2.在弹出的文件保存窗口中，选择保存的文件格式和路径，点击“保存”按钮；3.在指定的路径下，可以找到保存的地图图片文件。
七、数据导出和导入1.点击“文件”菜单，选择“导出数据”；2.在弹出的数据导出对话框中，选择需要导出的数据类型和导出路径，点击“导出”按钮；3.在指定的路径下，可以找到导出的数据文件；4.想要导入数据，点击“文件”菜单，选择“导入数据”，在弹出的数据导入对话框中选择数据文件进行导入。
八、地图符号和样式设置1.点击“符号”菜单，选择“点符号”、“线符号”或“面符号”，进行符号样式的选择和设置；2.在符号样式设置界面中，可以选择符号的颜色、大小、填充方式等参数；3.点击“应用”按钮，可以在地图上看到符号样式的变化；4.点击“保存”按钮，可以保存符号样式设置。
九、地图打印和布局设计1.点击“文件”菜单，选择“打印预览”；2.在打印预览窗口中，可以调整打印页面的大小和方向；3.点击“打印”按钮，可以将地图打印出来。
Mapgis操作流程
Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。
在图片上找两个点，输入正确坐标值。
再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。
3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。
4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。
若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。
修改完之后，应删除图层中的dan层。
5、保存格式把矢量化好的图保存为dxf文件。
6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。
保存到你建的新文件夹中。
当然这里涉及到需要校正的问题。
有2种方法：CAD中校正（不做介绍）和Mapgis中校正。
下面将会提到。
7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。
2、功能用途更进一步减小图形文件的变形，提高精度。
3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。
然后点击“控制点”中的“控制点参数设置”，如图按“确定”。
再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。
新手学习mapgis教程
新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜,每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像,图中的每一个点都有相对的X 和Y 座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元:点图元的简称，有时称点。
指其位置只有一组X 和Y 座标来控制.它包括字符串(注释)、子图（专用符号）等。
所有点保存在点文件中（*。
wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元:地图中线状物的总称.如划线、省界、国界、地质界线、断层、水系、公路等.所有线图元都保存在线文件中（＊.wl)区图元（面图元)：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*。
wp）。
工程:对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS 几种主要文件类型及后缀.wp 区（面）文件。
pnt 控制点文件.wl 线文件。
wt 点文件。
tif 栅格文件。
rbm 光栅求反后文件.mpj 工程文件。
cln 图例板文件点文件（。
wt)：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释(如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件（。
wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件（。
wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程（.mpj）：对一系列的点、线、面文件进行管理的描述性文件.其主要记录了各个文件的信息,如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值.2、建立相应的工作目录，即建立自已的工作文件夹。
03 MapGIS 10.3快速入门
二维地图1 ······
二维地图n
三维地图1
······
三维地图n
简单要素类
图 注记类
地图集
层
栅格数据 影像文件
支持网络地图服务
服 MapGISHDF瓦片服务、
务 图
MapGISIGServer地图 服务， 以及IGServer中
层 OGCWMTS、
OGCWMS服务
地
指地图的表现形式， 包含图层样式（参
数据备份恢复
本地数据库和网络数据库的备份和恢复
数据准备
通过数据库创建空数据图层
创建数据库
创建矢量点、线、区、注记图层
图层创建完成
02
地图文档的使用
地图文档介绍
在编辑或处理数据前，需要将数据通过工作空间地图文档的方式加载，才能在地图视窗中显示并开始编辑 地图文档存储的是数据的逻辑路径、数据组织方式、及数据相关样式属性等，并不存储数据本身
01
输出的JPG图片
02
打印输出
直接连接打印机打印
点击打印
版面设置中进行打印设置： 打印机、纸张
地图文档保存
操作步骤
在工具条上“文件”菜单下选择“保存”，弹出保存界面
再次打开软件时可 通过此处打开之前 保存的地图文档或
地图包
地图整饰
出图前要在“版面视图”中使用“版面编辑”工具菜单进行版面整饰 具体操作设置详见《MapGIS10.3地图排版与成果输出》课程PPT
“版面编辑” 工具菜单中提 供多种整饰要 素及打印设置
图 照系、显示比率、
样 动态注记、专题图、
式
自绘显示、常规显 示等）、地图旋转、
系统库等信息
制
是存储在地图文档 中的点、线、区以
MAPGIS应用教程
2. 下标例如想输入Ab，需要在注释编辑框中输入A#-b
3. 分数：需要在注释编辑框中输入/分子/分母/
4.混合格式
输入子图、定义子图形状、颜色、大小
单位为 毫米
修 改 点 参 数
点编辑工具条简介
删除点 修改文 本 修改点 属性
输入点 图元
造注释(注释内 容赋给属性)
移动点
拷贝点
其他点编操作
工程管理的功能
其它功能与操作
文件、工程和图例管理
工程文件的编辑 修改文件的状态、描述信息。 修改与当前工程相关联的图例文件 修改路径：对于工程中文件的存放路径发生改变时， 可修改工程中记载的相对路径。 当右边列表框未打开时，可对工程所有文件进行“统 改路径”，当打开时，只对选中的文件进行“修改路 径”。 替换文件：按下“替换应用”后，用新文件替换掉地 区修改的文件，在右边的列表框也可通过直接修改文 件名实现此目的。 修改项目的“最大显示比例”和“最小显示比例”。
F5—放大窗口 F7—缩小窗口 F8—加点 F9—退点 F11—改变画线方向 F12—捕捉线 Ctrl＋鼠标右键—封闭弧断 Shift＋鼠标左键—捕捉线上点
第三项：MAPGIS区操作
新建区文件：定义文件名、存放位置
拓扑成区
画线中多使用F12，使得线段封闭 清除重叠坐标及自相交弧断 自动剪断线 清除微短线 自动节点平差 线拓扑错误检查 线转弧断（或线工作区提取弧） 打开弧断文件 拓扑重建
第二项：MAPGIS线操作
新建点文件：定义文件名、存放位置
修改线属性结构
X系数：水平方向重复次数 Y系数：垂直方向的宽
X系数2
Y系数10 Y系数5 Y系数2
线编辑工具条简介
MAPGIS操作手册
第一章 MAPGIS基础知识1．1、MAPGIS基本概念。
用户坐标系：是用户处理自己的图形所采用的坐标系。
设备坐标系：是图形设备的坐标系。
数字化仪的原点一般在中心，笔绘图仪以步距为单位，以中心或某一角为原点。
地图：是按一定的数学法则和特有的符号系统及制图综合原则将地球表面的各种自然和社会经济现象缩小表示在平面上的图形，它反映制图现象的空间分布、组合、联系及在时空方面的变化和发展。
窗口：是用户坐标系中的一个矩形区域。
用户可以改变这个矩形的大小、或移动位置来选择所要观察的图形。
窗口就象照相机的取景框，当我们瞄准不同的地方，就选取了不同的景物。
离景物越远框内包括的景物越多而成像就小；当我们靠近它，所包括的景物越少，成像越大。
利用窗口技术，我们可以有选择的考察图形的某一部分，观察图形的细致部分或全局。
视区：是设备坐标系中的矩形区域，它是图形在设备上的显示区。
可视区是在一定高程和一个或多个视点内，通过计算所得到的一个或多个视点的可见区域。
图层：是用户按照一定的需要或标准把某些相关的物体组合在一起，我们称之为图层。
如地理图中水系构成一个图层，铁路构成一个图层等。
我们可以把一个图层理解为一张透明薄膜，每一层上的物体在同一张薄膜上。
一张图就是由若干层薄膜叠置而成的，图形分层有利于提高检索和显示速度。
靶区：是屏幕上用来捕获被编辑物体(图形)的矩形区域,它由用户在屏幕上形成。
控制点：控制点是指已知平面位置和地表高程的点，它在图形处理中能够控制图形形状，反映图形位置。
点元：点元是点图元的简称，有时也简称点，所谓点元是指由一个控制点决定其位置的有确定形状的图形单元。
它包括字、字符串、子图、圆、弧、直线段等几种类型。
它与“线上加点”中的点概念不同。
弧段：弧段是一系列有规则的，顺序的点的集合,用它们可以构成区域的轮廓线。
它与曲线是两个不同的概念，前者属于面元，后者属于线元。
区/区域：区/区域是由同一方向或首尾相连的弧段组成的封闭图形。
MAPGIS软件操作流程
五、关于后期数据库怎样处理1、等作业人员把前期数据完全检查好后，就直接交给技术部处理2、在后期数据库怎样处理：先新建数据字典――再建工程文件（1）新建数据字典启动MAPGIS土地利用数据库管理系统—文件――新建（把名称输好）①――点下一步（按照②界面输好后就可以了）②――点“完成”在点“是”就新建好了数据字典①②（2）怎样编辑数据字典数据字典――数据字典编辑①――点确定②（点权属代码－先点一下四川省－然后把增加选中－在然后把当前代码、当前名称输好，点应用就增加好了）①②（2）怎样建工程文件启动MAPGIS土地利用数据库管理系统—文件――新建工程①（填写工程名称）－下一步②（填写数据字典、接合图表、辖区文件、模板路径，切记一定要把图形带号填写正确，）――下一步――完成①②2、需要处理行政辖区里面的哪些属性：计算面积――平差面积――控制面积（1）怎样处理计算面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内属性赋值①（把平方米换成亩就成控制面积）――赋值②――确定①②（1）怎样处理平差面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①（整县是把整个县所有的辖区合并成成一个面，根据甲方要控制的面积输在整县辖区里面；然后通过整县控制面积、XZXQ计算面积平差到每个XZXQ平差面积里面，这样就得成了平差面积）――开始平差②――点是就OK了①②（4）控制面积怎样得来的控制面积只有整县才有，它是根据甲方的需求才能这样处理，整县是用来辅助的，把面积平差完后，不用它4、需要处理图斑里面哪些属性：生图斑号－田坎系数－权属代码、名称――计算机面积――毛面积――净面积（1）怎样生图斑号建库工具――重复字段处理①（按照界面输好）――整理――是――确定①（2）怎样处理田坎系数启动编辑子系统――区编辑――根据参数赋属性①――查找条件②――确定③（把田坎系数选中、输好）①②③（3）怎样处理权属代码、名称启动MAPGIS土地利用数据库管理系统――建库工具――根据文件输属性①（把里面每一步填写好后，点输入――是就可以了，名称也一样）①（4）怎样处理计算机面积启动MAPGIS土地利用数据库管理系统――建库工具――文件内赋属性①（图斑层里面的计算机面积这个字段要人工在编辑子系统下加,它的字段类型必须是“双精度”，行政辖区也如此）――点赋值（5）怎样处理毛面积启动MAPGIS土地利用数据库管理系统――建库工具――各级平差①――开始平差②①②③(行政辖区互相传值界面设置)（6）怎样处理净面积启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）5、怎样把线状地物宽度输成点文件启动MAPGIS土地利用数据库管理系统--6、把前期处理好后，就可以数据预处理启动MAPGIS土地利用数据库管理系统――汇总表格――数据预处理①（这一步点完后，如果甲方要求要平差，不要选中“使用计算机面积汇总”；如果甲方要求不平差，我们就要选中“使用计算机面积汇总”，根据平差与不平差，软件自动处理出来的净面积就不同）――预处理完后，就可以看统计薄了7、数据预处理好后，如果有四级地类或者有可调整地类，在输出表格前我们先去设置一下表格格式（1）启动MAPGIS土地利用数据库管理系统――设置――功能设置①（先选择打印机，在选择表格输出，然后选择模板级别，选表格模板支持四级地类就可以了②）――在单击OK就行了，再出预览表格就能够看到四级地类和可调整地类的面积了①②8、怎样建接图表结构启动MAPGIS土地利用数据库管理系统――建库工具――建立属性结构①(选中文件，在把文件类型选成接图表，)――单击打开②――点是③――确定如果点建其它点、线、面，只需要选择你要创建的文件类型就可以了，其它文件步骤都一样①②③9、用等高线赋坡度出现问题怎样处理（先把等高线（*.WL格式）转成（*.GRD格式）――怎样用*.GRD格式赋坡度）(1)怎样把等高线（*.WL格式转成*.GRD格式）空间分析――DTM分析――文件――打开数据文件――线数据文件①――打开――处理点线――高程点/线栅格化参数设置②――确定③（对话框中出现“正常处理结束”，就可关闭）――GRD格式就转好了①②③(1)怎样用*.GRD格式赋坡度启动MAPGIS土地利用数据库管理系统――编辑――耕地坡度分析①(这一步选择很关健，一定要选择“直接使用GRD数据”；如果直等高线赋坡度没有问题，就选择“从等值线图提取坡度信息”)――下一步②（对应到②选择）――下一步③（图斑结果属性项选择“坡度”，由于南溪县等高线间距是5米，所以X、都输入5）――下一步④(选择“记录坡度级别”)――点完成就行了①②③④10怎样裁剪乡图(1)启动MAPGIS土地利用数据库管理系统:设置――图面整饰参数①――按照①对话框中设置好，只不过填充图案就要设置成你想要设置的颜色—确定添加晕线（填充图案颜色为714，）；添加双晕线（填充图案图案颜色为24）①(2)输出――辖区输出①（选择你想裁剪的乡、镇名）――点OK②(这个对话框中只需要去设置网线类型为绘制十字坐标线和十字线长为10MM，图框文件名也可以设置了)――点确定弹出③――出现③对话就裁剪好了①②③11怎样裁剪标准分幅(1)启动MAPGIS土地利用数据库管理系统:设置――功能设置①――把像打印机那个对话框打上钩，然后就可见图形编辑，把裁剪图形加入边框打上钩就可以了（另外辖区输出增加四至打上钩是为了裁剪乡图用的）――点OK①(2)输出――图幅输出――双击要裁剪的图幅①――图幅输出②――椭球参数③（选择北京54）――确定――下一步④（如果想裁剪出来为大地坐标，就要把将图框转为大地坐标打钩，建议不用这个，否则裁剪出来的图符号全部变小）――下一步⑤--下一步――完成就完了①②③④⑤三、关于飞地怎样输代码比如甲和乙两块地，乙飞到甲里面去，输权属代码时和权属名称时就输成乙的代码和名称，飞地代码就输甲的代码第11 页共11 页六、怎样用MAPGIS函数1、如果我要把除耕外的坡度全部更新成“0”，地类码!="111"&&地类码!="112"&&地类码!="114"2、怎样把一个权属里面的“111”地类坡度更新成“2”权属代码=="511522107202"&&地类码=="111"&&坡度=="1"3、怎样把一个权属里面的“111”地类坡度大于“3”全部更新成“3”权属代码=="511522107202"&&地类码=="111"&&坡度>"3"。
mapgis学习（精品）
图层的分离与合并一、图元参数筛选图元的参数筛选有很多种途径，比如类型，颜色、大小、图层、角度等等。
1)类型筛选2)颜色筛选3)图层筛选二、图元属性筛选1、筛选特定属性的图元2、定位到特定的图元3、属性简单计算注：图层或属性筛选功能，只对当前编辑状态的图层文件有效，跨图层时无效。
三、合并图层①同类型的图层文件合并选中欲合并的文件/右击(合并文件)②利用复制或剪切粘贴剪切(Ctrl+X)，Ctrl+V粘贴\粘贴(带属性)③添加图层（*.wt/*.wl/*.wp）文件合并打开或添加文件，使之处于编辑状态/右击该文件/文件合并/选要被合并的文件/确定图例的制作与排版（不知道如何引用）1、造定角度方位线用造定角度方位线功能造一个12×8mm大小的图例框。
大致步骤如下：点击造定角度方位线命/2010增强版①前/在任意位置处点击一下/左上角弹出悬浮输入框，依次输入（12, 0）、（8, 90）、（12, 180），最后按住Ctrl点右健闭合。
②后/输入起点（X,Y）/回车/左上角弹出悬浮输入框，依次输入（12, 0）、（8, 90）、（12, 180），最后按住Ctrl点右健闭合。
但结果为立框，与前不同（横框）。
若要一致，改输入（12, 90）、（8, 0）、（12, 270），余同。
2、角度阵列复制3、对齐①点图元对齐1辅助工具\文字对齐方式\自动靠左对齐\框选注释或子图\右键确认。
②图例对齐（Section2010增强版）附加工具条1\对齐方式（水平or垂直）\框选注释或子图\右键确认。
或1辅助工具\图例制作对齐\水平or垂直\框选注释或子图\右键确认。
4、整块移动工具栏的整块移动坐标调整(其他菜单下)/框选/任意位置点击/输入相对坐标(X,Y)/右键确认。
5、拾取图例1辅助工具\图例制作对齐\获取图例\（有以下拾取方式：）拾取图例:选线获取:选区获取:鼠标框选:拾取获取的图例会自动保存到系统目录Section\TL目录下，按入库序号排列。
MAPGIS实用方法及技巧(全)
一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
Mapgis 数据就复制到word文档里。
二、空心字格式使用空心字时，字体采用相应字体编号的负数。
如：-3表示黑体空心字。
三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。
2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。
3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。
四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。
五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。
2．在MAPGIS主程序中选择“文件转换”。
3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。
2．分别装入点线文件，复位并全选。
3．输出中选择“部分图形方式输入DXF”全选并确定。
4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。
5．保存成CAD格式。
七、如何把JPG格式的转成MSI格式图象处理----------图象分析模块。
在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为MSI文件格式后再在输入编辑里，导入后矢量化。
八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。
新手学习magis教程
新手学习mapgis教程一、几个术语图层：按照一定的需要或标准把某些相关物体组合在一起。
可以把图层理解为一张透明薄膜，每一层的图元在同一薄膜上，如水系力图层、铁路图层、地质界限图层、断层图层等。
图层的分层有利于地图图元的管理，提高成图速度。
栅格图：即扫描的图像。
矢量图：即进行了数字化的图像，图中的每一个点都有相对的X 和Y 座标。
图元：图面上表示空间信息特征的基本单位，分为点、线（孤段）、多边形等三种类型。
点元：点图元的简称，有时称点。
指其位置只有一组X 和Y 座标来控制。
它包括字符串（注释）、子图（专用符号）等。
所有点保存在点文件中（*.wt）结点：指某线或孤段的端点或数条线或孤段的交点。
结点平差：使几条线或孤段成为共用一个结点的过程线图元：地图中线状物的总称。
如划线、省界、国界、地质界线、断层、水系、公路等。
所有线图元都保存在线文件中(*.wl)区图元（面图元）：由线或孤段组的封闭区域，可以以颜色和花纹图案填充。
如湖泊、地层、岩体分布区等。
所有区图元都保存在区文件中（*.wp）。
工程：对一系列的点、线、面文件进行管理的描述性文件。
二、MAPGIS 几种主要文件类型及后缀.wp 区（面）文件.pnt 控制点文件.wl 线文件.wt 点文件.tif 栅格文件.rbm 光栅求反后文件.mpj 工程文件.cln 图例板文件点文件（.wt）：包括文字注记、符号等。
即在输入时，文字和符号都存在点文件中。
在机助制图时，文字注记称为注释（如各种标注等），符号称为子图（矿点符号，泉符号等）。
线文件(.wl)：是由境界线、河流、航空线、海岸线等线状地物组成的图元。
面文件(.wp)：将各个行政区进行普染色后，就得到了区文件。
在理论上，区是封闭的线组成的区域，因此区是基于线生成的。
工程(.mpj)：对一系列的点、线、面文件进行管理的描述性文件。
其主要记录了各个文件的信息，如存放地、可编辑性等。
（如何建立工程，见以后）图形处理—输入编辑一、输入编辑步聚主要步骤为：1、将图件进件进行扫描，成灰度、或彩色、或二值。
mapgis使用技巧
MapGis 技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。
二、字格式使用空心字时，字体采用相应字体编号的负数。
如：-3表示黑体空心字。
文字注释上下标输入方法MapGIS中输入字符串时，上下标输入方法：#+ #- #= 分数式输入方法：输入字符串中，/分子/分母/γδ∈等希腊字母之类的非英文字符输入：γ可先在Word中通过插入符号，将其生成在Word文档中，再将其通过剪切和粘贴操作转入MapGIS的文字串输入中。
三、翻转图形在Mapgis中的其它下面整图变换中比例参数的X 比例中输入法-1或Y比例中输入-1后确定。
四、mapgis中坐标单位的问题MAPGIS中的数据是1：1的比例尺（即与实际地物等大），米的坐标单位.而按图幅输出时，实际地物是缩小了一个比例尺的倍数画到图纸上的，为了方便读取图纸坐标，图纸坐标的坐标单位一般是毫米，所以要得到真实坐标,必须乘以比例尺的倍数来得到1：1的比例尺，再除以1000将毫米转换为米。
五、MAPGIS投影坐标类型中，大致有五种坐标类型1.用户自定义也称设备坐标（以毫米为单位），2.地理坐标系（以度或度分秒为单位），3.大地坐标系（以米为单位），4.平面直角坐标系（以米为单位），5.地心大地直角。
说明：MAPGIS中的大地坐标系其实是投影平面直角坐标系高斯克吕格投影类型中的一个情况，比例尺分母为1，单位为米。
因为此时的图形坐标和实际测量的大地坐标是一致的，所以成为大地坐标系。
测量学中的大地坐标系并不是上述的含义，它是大地地理坐标系的简称。
地球椭球面上任一点的位置，可由该点的纬度(B)和经度(L)确定，即地面点的地理坐标值，由经线和纬线构成两组互相正交的曲线坐标网叫地理坐标网。
由经纬度构成的地理坐标系统又叫地理坐标系。
地理坐标分为天文地理坐标和大地地理坐标，天文地理坐标是用天文测量方法确定的，大地地理坐标是用大地测量方法确定的。
MapGIS基础操作
1.新建工程（文件->新建工程）1.1点击确定1.2新建项目内容（.WT点文件、.WL线文件、.WP区文件）2.装入光栅文件（矢量化->装入光栅文件）2.1打开文件2.2光栅文件求反（使图像更清晰）3.1右键点击左边空白处（1）输入名称，并添加（2）双击上图中的蓝色条位置（最后编号与图层号相同，这样就知道你选择是什么样的图例）（3）点击图例参数，并按作图要求编辑线参数（4）完成所有线图例编辑3.3点图例编辑（为了后面画线更加方便）（1）输入名称，并添加（2）双击上图中的蓝色条位置，修改编号（最后编号与图层号相同，这样就知道你选择是什么样的图例）（3）点击图例参数，并按作图要求编辑点参数（4）完成所有点图例编辑3.4注释图例编辑（为了后面画线更加方便）（1）输入名称，并添加（2）双击上图中的蓝色条位置，修改编号（最后编号与图层号相同，这样就知道你选择是什么样的图例）（3）点击图例参数，并按作图要求编辑注释参数（4）完成所有注释图例编辑3.5完成所有图例编辑后，点击全部保存4.关联图例文件4.1右键点击左边空白处，选择关联图例文件4.2点击修改图例文件，选择图例文件所在位置4.3右键点击左边空白处，选择打开图例版5.线的矢量化5.1方法一：自动矢量化（适用于图面复杂，干扰因素大的情况） 注意：常用功能键，F5，放大，F6，移动；F7，缩小；F8，定点；（1）打开工具箱（右键点击编辑框，选择打开工具箱）（2）选择图例版中的相应图例，并选择工具箱中的线工具中的造线工具，进行线的矢量化（点击右键结束矢量化）注意：工具箱中有各种工具，请同学们都试试相应功能。
并且在矢量化的过程中尽量使用节点平差和接近线工具使线闭合（在6.7中有详细做法），减少拓扑错误。
5.2方法二：自动矢量化与手动矢量化相结合（适用于图面比较清洁，线条比较分明的情况）（1）点击矢量化->自动矢量化（2）在自动矢量化过程中容易出现线的断开，需要连接线和改变线的属性。
MAPGIS操作手册第3章
第三章系统建库系统建库是指把土地管理所涉及到的信息用计算机管理起来，它具有两个方面的含义，其一是初始建立系统库，是完成从手工管理信息到计算机来辅助管理的一个过程，其二是指在初始建库完成后，在使用的过程中，及时的更新系统库，保持系统库的生命力。
在本系统中，建库包括如下两个方面的工作:(1)基础数据准备:该部分包括下面将要介绍的空间数据和属性数据的准备.(2)详查工程的建立:该部分为准备好的数据最终如何进入系统。
首先我们先介绍一下详查工程的概念:详查系统的工程为*.lnd文件,在详查系统中，我们采用年度分项目进行处理，没一个年度的地物要素为一个项目,所以一个工程包括多个项目。
而一个项目分别是一个MAPGIS工程,在一个MAPGIS工程中,可以包括多个点线面文件。
我们可以用一个简单的图例来表示它.3．1、空间数据的入库空间数据指用户把详查日常工作所涉及到的地物图形数据信息如图斑、零星地物、线状地物、行政辖区等的图形数据通过第二章所介绍的几种方法采集，形成相应的地物文件。
（1）、空间数据全面数字化建库的基本步骤及要求：1、底图扫描：扫描土地利用现状图时，分辨率不底于心不300DPI，并对扫描的图象初步校正。
图象的校正请参考MAPGIS参考手册的图象分析部分。
2、矢量化：矢量化以栅格图像的中心线进行矢量化处理，矢量化后回放的图形与原图的线重合最大误差不应大于0.15mm，具体矢量化操作见第一章的编辑部分。
3、图形校正：用图幅的理论值进行全自动校正处理。
具体操作见误差矫正部分。
4、投影转换及比例尺统一：在系统中的点位坐标均以大地坐标表示，要求投影后的单位是米。
整个区域比例尺统一。
具体操作见投影变换部分。
1、图形拼接处理：为了使土地详查基础信息真正做到理论上的不重不漏，数据一致，必须对图幅进行拼接处理，使图幅周边图斑和线状地物之间完全吻合、地类一致。
2、数据分层处理：为解决在数据处理中的个要素的相互影响，系统采用分层处理的方法进行处理，具体分层规则见地四章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8、系统弹出（如下图）对话框。
在此对话框中选择我们新建好的空白文件夹。
此文件夹即为新建好的空白文件夹9、选择要裁剪的文件。
这儿有两种情况：①如果（左面窗口中）所有的文件都需要进行裁剪时，我们直接点击“添加全部”即可。
②如果（左面窗口中）只有一部分文件需裁剪时，我们要将所需裁剪的文件全部选中（即将其选为蓝色）。
然后点击“添加”→选择全部→设置“参数”（参数的设置参照下图即可）→→单击“参数应用”（此时左下角的窗口中会显示出我们将要进行裁剪的图形文件）→单击“装入裁剪框”（即我们在“输入编辑”中新建好的区文件）→单击“开始裁剪”→在右下角窗口中的任意位置单击右键，在弹出的下拉菜单中选择“复位窗口”。
这时裁剪后新的图形文件就显示在此窗口中→退出。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
MAPGIS打印(作者：sxmapgis)功能:打印出图.当一张图绘制完后，我们需要把它打印出来，具体步骤如下：如果在准备出图的过程中，如果还要进行一些修改，在菜单栏上单击“返回编辑”。
单击菜单栏“文件”中的“页面设置”，打开“工程输出编辑”面板。
在版面定义里选择“系统自动检测幅面”，系统会检测出一个与图像一样大小的宽度和高度，MAPGIS 有个不足之处是当页面的大小和图像大小相等时，输出时图像的外图框打印不全，所以再把页面的宽和高分别调大10毫米左右。
提示：X轴比例和Y轴比例一般是1：1，如果想放大或缩小图像，那么相应的调整X和Y的参数。
选择打印机后，再点击“属性”按钮制订纸张尺寸。
这里我们用的是HP2000的绘图仪，无论用什么样的型号绘图仪，都要重新设置页面的尺寸。
页边距一般我们会留出20毫米，宽度和高度分别再加上40毫米好了，剩下的就是等文件处理完后，绘图仪打印出来看看结果吧！如果图纸的宽度太大，就应分幅输出后再拼贴在一起。
菜单栏“windows输出”→“打印输出”，重新设置打印纸张。
注：分幅出图后还要粘贴在一起，所以宽度多加50毫米其它事项和整幅出图一样。
光栅输出和windows输出的区别：1．光栅输出：页面的高度不能超过纸张的宽度。
windows输出：页面的宽度不超过纸张的宽度。
2．光栅输出：颜色、墨量可自定，更鲜亮，但定义比较麻烦。
Windows输出：颜色一般，但操作简单易学，我们对于初学者推荐windows输出。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
MAPGIS区文件影像裁剪（作者：sxmapgis）功能：利用区裁出影像中需要的一部分。
1、进入MAPGIS主界面→“图形处理”→“输入编辑”。
2、在“输入编辑中”将所要裁剪的MSI影像文件打开。
3、在MSI影像图中确定裁剪范围，并将裁剪范围用线或弧段圈起来。
色)使区文件与裁剪范围完全重合。
“图象处理”→“镶嵌配准”。
6、在“镶嵌配准”中打开所要裁剪的MSI影像文件。
(如：下图为在“镶嵌配准”中打开的所要裁剪的MSI影像文件。
)7、在主菜单“镶嵌融合”中打开“参照区文件”(即我们前面在“输入编辑”中所做的区文件)。
打开“参照区文件”后进入此界面(如下图)8、在主菜单“辅助工具”中选择“区文件影像裁剪”。
9、在（如下图）右面窗口中区文件的任意位置单击鼠标左键，系统就会提示“是否利用该区进行影像裁剪”。
鼠标左键单击“是”。
在此区文件中任意位置单击鼠标左键，系统就会弹出此对话框10、然后系统会弹出(如下窗口)：给裁剪后的影像文件选择路径及另起文件名，单击“保存”。
系统就会自动裁剪该文件。
11、待裁剪完毕后，退出“镶嵌配准”→再次进入“输入编辑”，将裁剪后的新影像文件打开。
(如：下图为裁剪后新的影像文件。
)本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@），我们会及时改正，谢谢！这里只是讲一些快速的入门法，如果想更深入的了解MAPGIS知识，请看MAPGIS相关书籍。
山西地信数码科技公司 报表定义 （作者：sxmapgis）MAPGIS 教程在制图过程中我们会遇到画表的情况，而在“输入编辑”里用线来画表又太麻烦，这次 我们讲用“常用工具”里的“报表编辑”来制定一个表格。
1．打开报表编辑，在下拉菜单“文件”→“新建报表文件” →单击鼠标右键“更新窗 口” ，会显示出一个用虚线框住的页面。
1山西地信数码科技公司MAPGIS 教程2．开始画表，菜单栏中“构造表格” →“构造固定式表” ，在页面内单击鼠标左键 进行拖放，在单击左键确定表格的行数和列数。
3．菜单栏“构造表格” →“增加一行”或“增加一列” ，也可用“删除一列”或“删 除一行”来进行编辑表格的行数和列数。
4． “斜线” →“造斜线” →从左上角点击左键，再到右下角点击左键，一条斜线就画 好，可感觉刚学画斜线时不太容易控制，需要多加练习，在通过“移动斜线”来调整斜线的 角度。
5．菜单栏“单元” →“编辑域” →在单元格内单击鼠标左键出现黄色的域框，拖动 域框右下角进行拖动， 单击鼠标右键黄色域框消失， 一个域就选定好了， 现在对域进行修改。
2山西地信数码科技公司MAPGIS 教程6．菜单栏“单元” →“设定边框类型” →“设定域内格线” →在刚选定的域中单击 右键弹出“修改线参数”面板，在“边框线型”里选择“无” ，按“确定”按钮。
3山西地信数码科技公司MAPGIS 教程7．在表格输入相应的内容。
4山西地信数码科技公司MAPGIS 教程8．整体移动表格，菜单栏“构造表格” →“加宽一行” （表格上下移动）或“加宽一 列” （表格左右移动） ，按住表格上外框线或左外框线进行移动（表格内框线用来移动行高或 列宽） ，也可在“移动一列”或“移动一行”对表格的宽度和高度进行修改。
9．开始文字输入，菜单栏“字串” →“输入字串” →“输入标题串” 。
10．菜单栏“字串” →“输入字串” →“输入表格串” ，输入表格内的字符。
11．字符不整齐，别急，慢慢来，可以通过菜单栏“字串” →“移动字串位置” →点 击鼠标框住要移动的单个字符或字符串， 移动蓝色框放在合适的位置上再点击左键， 或者利 用菜单栏“字串” →“字串位置对齐” →圈出一行或一列弹出“对齐坐标”面板进行对齐。
5山西地信数码科技公司MAPGIS 教程12．表格做好后我们如需要从“编辑输入”中调用表格，菜单栏“文件” →“生成 MAPGIS 数据” 。
13．菜单栏“文件” →“保存文件” →“保存图元文件” ，弹出“选择保存文件”面 板，选择需要保存的文件，按确定，输入文件名，按确定“按钮” ，依次保存好点、线、区 文件，关闭窗口。
6山西地信数码科技公司MAPGIS 教程14．最后进入“输入编辑”中调出文件，这里只做了点和线文件，根据需要你也可以做 区文件。
7山西地信数码科技公司MAPGIS 教程15．如觉得表格的大小不合适，在菜单栏“其它” →“整图变换” →“键盘输入参数” →输入参数。
8山西地信数码科技公司MAPGIS 教程16．在“输入编辑”中也可对表格进行删除、换色等，在这里就不详细的讲啦。
本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@） ，我们 会及时改正，谢谢！ 这里只是讲一些快速的入门法，如果想更深入的了解 MAPGIS 知识，请看 MAPGIS 相 关书籍。
9山西地信数码科技有限公司MAPGIS 教程TIF 图像文件转换 MSI 影像文件操作流程(作者：sxmapgis)功能:将“*.tif”文件转换为“*.MSI”文件. 第一步：打开 MAPGIS→图像处理→图像分析。
第二步：单击“文件” →数据输入。
第三步：在弹出的“数据转换”对话框中单击“转换数据类型”右边的下拉箭头，在出现的 文件类型中选择“TIF 文件（）*.tif” ，最后点击“添加文件”按钮。
第四步： 在出现的 “打开” 对话框中选择自己需要转换成 MSI 影像文件的文件。
然后单击 “打 开”按钮。
1山西地信数码科技有限公司MAPGIS 教程我们可以看到，一个 TIF 文件已加入到“转换文件列表”中。
如果整个目录中的所有 TIFF 文件都需要转换成 MSI 文件，可以选择“添加目录”按钮，在 弹出的对话框中选择目录，然后单击“确定”按钮。
2山西地信数码科技有限公司MAPGIS 教程第五步：单击“目标文件目录”右面的对话框按钮，在弹出的“选择目标影像目录…”对话 框中选择存放 MSI 影像文件的目录，然后单击“确定” 。
第六步：在需要转换成 MSI 影像文件的全部 TIF 文件填加完毕后，单击“转换”按钮。
3山西地信数码科技有限公司MAPGIS 教程第七步：如果出现以下两种警告对话框，可不理会，点击“确定”即可。
4山西地信数码科技有限公司MAPGIS 教程第八步：数据转换完毕后单击“确定”按钮完成。
5山西地信数码科技有限公司MAPGIS 教程第九步：在“转换文件列表”中的“状态”栏中如果看到被转换的文件均显示为“成功” ， 代表本次转换成功结束。
单击“关闭”按钮，结束 TIF 图像文件转换 MSI 影像文件的操作。
，我们 本次操作结束，如发现有不清或不对的地方请与我们联系（sxmapgis@） 会及时改正，谢谢！ 这里只是讲一些快速的入门法，如果想更深入的了解 MAPGIS 知识，请看 MAPGIS 相 关书籍。
6MSI 影像图像校正 DRG 操作流程(方法一)(作者：SXMAPGIS)第一步：打开 MAPGIS→图像处理→图像分析。
第二步：单击“文件” →打开影像。
装入 MSI 影像文件。
第三步：单击“镶嵌融合” →DRG 生产→图幅生成控制点。
第四步：点击“输入图幅信息” 。
(点击”输入图幅信息”后,系统自动弹出如下对话框) 第五步：将所打开的影像文件图幅号输入“图幅号”栏中，然后点击“确定” 。
1第六步：在随后的“图幅生成控制点”对话框中按“左上角、右下角、左下角、右上角”的 次序在影像文件中用鼠标左键单击相应位置。
最后点击“生成 GCP” 。
2第七步：在弹出的“是否删除原有控制点”对话框中单击“确定”按钮。
第八步：单击“镶嵌融合” →DRG 生产→顺序修改控制点。
3第九步： 放大影像文件,在图框的十字坐标处单击鼠标左键.在弹出的放大图框中鼠标左键依 次校正位置(使鼠标点击出现的红十字与影像图的十字坐标完全重合)，并按”空格键”确 定，进入下一位置。
若本影像文件图像内无公里网的交叉点，对于相应位置则按“ESC”键略过。
