钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、施工准备用全站仪定出孔位中心桩,并及时放出护桩,经确认无误后,即可根据测设出的桩位,埋设护筒。

护筒中心竖直线应与桩中心线重合,平面允许误差50mm,护筒倾斜不大于1%。

采用钢护筒,钢护筒用5mm 厚的钢板加工,其直径大于桩径20cm,高度为3m,顶部用50×50的角钢加固,预留注(排)浆孔。

护筒埋设高出原地面30cm,护筒埋设好后,抄出护筒顶高程,确定出钻孔深度。

二、钻机就位选择钻机位置、铺设枕木,使钻机保持平稳,在钻进过程中不发生位移和沉陷。

用缆风绳将钻机固定,防止倾倒。

钻机就位后,其起重滑轮、钻头的中心(或固定钻杆盘中心)、护筒中心点应处在同一垂直线上,钻头位置偏差不得大于允许值50㎜。

三、钻孔开孔时应先在孔内灌注泥浆,泥浆比重、粘度、胶体率等指标根据土层情况而定。

将泥浆调至符合其各项指标方可开钻。

在开孔及整个钻进过程中,应始终保持孔内泥浆水位高度不低于护筒顶 1.0m,并且不高于护筒顶30cm,以防溢出。

开钻时应慢速钻进,待导向部位或钻头全部进入地层后,方可加速钻进。

采用旋转式钻机钻孔均应采用减压钻进,即钻机的主吊钩始终要承受部分钻具的重力,而孔底承受的钻压不超过钻具重力之和(扣除浮力)的80%。

钻孔作业应分班连续进行,施工中认真填写钻孔记录,交接班时应交待钻进情况及下一班注意事项。

经常对钻孔泥浆的相对密度、粘度、胶体率、含砂率几项指标进行检测和试验,不符合要求时,应随时调整。

应经常注意地层变化,在地层变化处捞取渣样,判明后记入记录表中并与地质剖面图核对。

每次的渣样应编号保存,直至工程验收。

四、成孔检查终孔后,使用检孔器对钻孔的中心位置、孔径、倾斜度等进行检查。

详细填写隐蔽检查记录并报监理工程师确认。

五、钢筋笼的加工、制作钢筋笼分节制作,为便于运输,每节长度不超过9m,钢筋笼加工在钢筋加工厂进行。

钢筋进场后,取样检验,合格后,方可进行钢筋加工。

主筋应平直,无局部弯折。

灌注桩技术交底15篇

灌注桩技术交底15篇

灌注桩技术交底15篇【第1篇】桥梁钻孔灌注桩施工技术交底一、护筒埋设及要求1、护筒埋置深度:粘质土不大于 1.0~1.5m高出地面0.3m。

2、护筒埋设采用挖坑埋设法,护筒底部及四周所填粘质土须分层夯实。

3、平面位置偏差小于5cm,倾斜度偏差小于1%。

二、泥浆性能要求1、相对密度:1.05~1.20,粘度:16~22s,含砂率≤4%。

三、正循环回转法成孔1、钻机就位:钻机调平对准钻孔,装上转盘,钻杆位置偏差小于2cm。

2、初钻:启动泥浆泵和转盘,空转一段时间,待泥浆输进钻孔中一定数量后开始钻进。

3、钻进时操作要点:开始钻进时,进尺适当控制,在护筒刃脚处,应低档慢速钻进。

4、泥浆补充与净化:钻进过程中及时检查泥浆指标,并适当调整每钻进2m或地层变化处,捞取钻渣样品并记录,与设计资料核对。

四、成孔检查1、孔径检查:用笼式检孔器检查,外径等于设计孔径,长度为4.5m。

2、孔深和孔底沉渣检查:标准测锤检测。

五、常见事故处理1、坍孔:回填砂和粘质土混合物到坍孔处以上1~2m,重新钻进。

2、钻孔偏斜:用检孔器查明钻孔偏斜位置,在偏斜处反复扫孔。

3、掉钻落物:用打捞叉、打捞钓等工具取出落物。

4、糊钻和埋钻:调节泥浆指标,增大泵量及向孔内投入砂石,严重糊钻时,停钻清除钻渣。

六、清孔(换浆法)1、终孔后,停止进尺,稍提钻锥离孔底10~20m空转,保持泥浆正常循环,以中速将比重为1.03~1.10,纯泥浆压入,使孔内钻渣较多泥浆换出,清孔后泥浆含砂率<2%粘度17-20s,比重1.03~1.10。

孔底沉淀土厚度小于10cm时,终止清孔。

2、沉淀厚=施工孔深——测量孔深。

七、钢筋骨架1、钢筋骨架保护层厚6cm,砂垫块15×20×6cm,沿钻孔竖向每2cm设一道,圆周设4块。

2、钢筋接头采用搭接电弧焊,搭接端部预先折向一侧,使两钢筋轴线一致,焊缝长度大于10d,在35d接头范围内,同一钢筋不得有两个接头,配置在接头长度区段内受力筋,接头截面积占总截面积百分率为50%以内。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩施工技术交底工程名称:分部工程名称:(地基与基础)钻孔灌注桩一、施工准备1、熟悉图纸,收集地形、地质、水文资料,核对现场施工情况。

2、进行场地踏勘,对既有架空电线、地下电缆、给排水管道等设施,如果妨碍施工或对安全操作有影响,应采取清楚、改移、保护等措施妥善处理。

3、按照基线控制网及桥墩设计坐标,用全站仪精确放出桩位,加设护桩。

4、平整场地,清除杂物,更换软土,夯填密实。

钻机不宜直接置于不坚实的填土上,以免产生不均匀沉陷。

根据施工组织设计,合理安排泥浆池、沉淀池的位置。

5、测设桩位测量地面及护筒高程,确定钻孔深度。

6、架设电力线路。

配备合适的变压器或柴油机。

7、组织材料、设备进场。

二、施工流程图三、施工工艺1、埋设护筒护筒的埋设深度应根据设计要求或桩径及水文地质情况确定,一般情况埋置深度宜为2-4m,壁厚4mm,护筒内径比桩直径大20-40cm,护筒高度高出地面30cm。

采用挖坑埋设法,护筒底部和四周所填粘质土必须分层夯实,护筒顶高出地面30cm,埋设时位置要准确,护筒要竖直。

护筒中心竖直线应与桩中心线重合,平面允许误差50mm,竖直线倾斜不大于1%,护筒顶部焊加强筋和吊耳,开出水口,钻进过程中要经常检查是否发生偏移和下沉,并及时纠正。

2、配制泥浆为保证易液化坍塌砂质层的成孔质量和最终能将孔底清理干净,对泥浆的比重与粘度制定严格的指标,泥浆配和比为水:膨胀土:粘土 = 1000: 100:60。

配制的泥浆比重为1.06-1.10;粘度18-22Pa. $;含砂率0.3%-0.5%; PH 值8-10,胶体率95%-98%;静切力1.1-1.3;失水率13-15ml。

泥浆的好坏是成孔质量的重要保证之一,配置了高质量的泥浆,在长期停钻的情况下,沉积物很少。

此外,优质的泥浆可使孔壁形成一层粘性好、密度大渗透性差的泥皮,这层泥皮可防止孔内泥浆外渗,大大减缓孔内水头降低的速度,这也是使孔壁稳定的有效措施。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

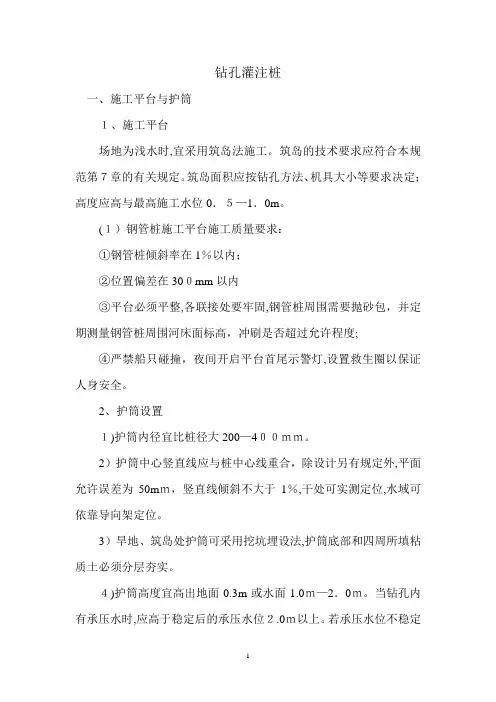

钻孔灌注桩一、施工平台与护筒1、施工平台场地为浅水时,宜采用筑岛法施工。

筑岛的技术要求应符合本规范第7章的有关规定。

筑岛面积应按钻孔方法、机具大小等要求决定;高度应高与最高施工水位0.5—1.0m。

(1)钢管桩施工平台施工质量要求:①钢管桩倾斜率在1%以内;②位置偏差在300mm以内③平台必须平整,各联接处要牢固,钢管桩周围需要抛砂包,并定期测量钢管桩周围河床面标高,冲刷是否超过允许程度;④严禁船只碰撞,夜间开启平台首尾示警灯,设置救生圈以保证人身安全。

2、护筒设置1)护筒内径宜比桩径大200—400mm。

2)护筒中心竖直线应与桩中心线重合,除设计另有规定外,平面允许误差为50mm,竖直线倾斜不大于1%,干处可实测定位,水域可依靠导向架定位。

3)旱地、筑岛处护筒可采用挖坑埋设法,护筒底部和四周所填粘质土必须分层夯实。

4)护筒高度宜高出地面0.3m或水面1.0m—2.0m。

当钻孔内有承压水时,应高于稳定后的承压水位2.0m以上。

若承压水位不稳定或稳定后承压水位高出地下水位很多,应先做试桩,鉴定在此类地区采用钻孔灌注桩基的可行性。

5)护筒埋置深度应根据设计要求或桩位的水文地质情况确定,一般情况埋置深度宜为2-4m。

7)护筒连接处要求筒内无突出物,应耐拉、压,不漏水。

二、泥浆的调制和使用技术要求直径大于2.5m的大直径钻孔灌注桩对泥浆的要求较高,泥浆的选择应根据钻孔的工程地质情况、孔位、钻机性能、泥浆材料条件等确定。

三、钻孔施工1、钻机就位前,应对钻孔各项准备工作进行检查。

2、钻孔时,应按设计资料绘制的地质剖面图,选用适当的钻机和泥浆。

3、钻机安装后的底座和顶端平稳,在钻进中不产生位移或沉陷。

4、钻孔作业分班连续进行,填写的钻孔施工记录,交接班时应交待钻进情况及下一班应注意事项。

应经常对钻孔泥浆进行检测和试验。

5、无论采用何种方法钻孔,开孔的孔位必须准确。

开钻时均应慢速钻进,待岛向部位或钻头全部进入地层后,方可加速钻进。

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底二、施工方法一、准备工作1、施工准备正式施工前,水源、电源接通,将施工所用的材料、机具运输到位,技术人员熟悉图纸,了解地质情况、桩径、深度等相关参数,并对操作人员进行技术交底和安全交底,达到开工的条件。

2、测量放线使用全站仪进行测量定位,放出桩芯位置,并根据图纸,放出桩孔的圆周线,经监理单位复核后可以开始施工。

考虑到施工过程的误差以及开孔之间的残余岩石,一般钻孔桩径大于设计桩径10cm左右。

3、搭设支架正式施工前,需要搭设施工支架,施工支架采用普通钢管脚手架搭设而成。

施工支架高4~6m,作为施工过程中的卷扬机支撑,支架四角落在桩口外围,支架顶部用防雨布覆盖,保证阴雨天气正常施工。

支架搭设完成后,在支架上固定卷扬机和滑轮,接通电源,调试到正常工作状态。

4、锁口浇筑开始钻孔前,首先沿桩孔四周开挖并浇筑混凝土锁口,锁口高出原地面30cm,作为桩孔的防护结构,防止钻孔过程中杂物或明水进入桩孔。

在进入岩层之前可以利用铁锹等工具人工挖除土层,并及时浇筑混凝土护壁,控制开挖进尺以保证安全。

二、孔桩施工1、水磨钻开孔取芯测量放样后钻机就位,固定钻机位置,保证套筒向孔桩侧壁外倾一定角度,这样在下循环才可以保证钻机就位后套筒起钻点能置于设计孔桩边线面不致造成缩孔,此措施将使桩孔呈节段倒合体,保证成孔截面尺寸。

扩底倾斜角度计算:水磨钻机高1500mm,钻筒外径为160 mm;电机或支架超出钻芯前端80 mm,正常钻孔时钻机倾斜角度即为(80+160/2)/1500=0.107,倾斜角度≥tan(0.107)-1=6.107。

才能保证不缩孔。

向外扩底时,钻机倾斜角度≥10。

就不易固定钻机位置,tan10。

=0.176,向外扩底宽度0.176×1500-(80+160/2)=104mm,即每500mm可向外扩100mm宽。

准备工作全部完成后,开始水磨钻钻孔取芯。

水磨钻开孔沿桩孔四周进行,钻孔直径16cm,孔深50~60cm。

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底钻孔灌注桩(Drilled Shaft Pile)是一种常用于建筑和土木工程中的基础施工技术,其作用是增加土壤的承载能力和稳定性。

本文将对钻孔灌注桩的施工技术进行详细的交底,包括施工前的准备工作、施工过程中的操作要点以及施工后的检验与验收。

一、施工前的准备工作1. 地质勘测和设计:在进行钻孔灌注桩施工前,必须进行地质勘测和设计,以确定桩的类型、尺寸和施工方案。

地质勘测要求对地下地质情况、土壤性质、地下水位等进行详细调查,设计师根据勘测结果制定桩基设计方案。

2. 施工现场清理:在施工前,必须对施工现场进行清理,包括清除杂草、垃圾和其他障碍物,确保施工区域的平整和清洁。

3. 施工设备准备:钻孔灌注桩施工涉及到钻机、混凝土泵、搅拌车等大型设备,必须提前准备好,并确保其正常运行。

4. 施工人员培训:施工前需要对相关人员进行技术培训,确保他们熟悉施工流程、操作规范和安全注意事项。

二、施工过程中的操作要点1. 钻孔:根据设计要求,在选定的位置上进行钻孔,钻孔的直径和深度按照设计要求进行。

在钻孔过程中,应控制好钻孔机的下压力和转速,保持钻孔的垂直度和平顺度。

2. 清孔:完成钻孔后,必须进行清孔作业,将钻孔中的泥浆、砂浆等杂物清除干净,以确保桩洞底部干净,并保持孔壁的稳定。

3. 钢筋布置:按照设计要求,在钻孔中安装预制钢筋笼,将其垂直放置在钻孔中,并确保预埋长度和间距的准确性。

4. 灌注混凝土:灌注混凝土是钻孔灌注桩的核心工艺。

在灌注混凝土之前,应将混凝土泵管正确安装,混凝土搅拌车调整至合适位置。

在灌注过程中,要保持连续性和均匀性,确保混凝土从底部向上灌注到顶部,并避免空隙和气泡的产生。

5. 马头处理:灌注完成后,应及时进行马头处理。

马头处理包括修平、养护和封顶,以保证桩顶的平整和坚固。

三、施工后的检验与验收1. 桩身检验:施工完成后,应对钻孔灌注桩的桩身进行检验。

检验内容包括桩径、桩深和钢筋笼的位置和质量等,以确保符合设计要求。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、工程概述本次施工项目中,钻孔灌注桩将作为重要的基础支撑结构。

钻孔灌注桩具有承载力高、稳定性好、适应性强等优点,在各类建筑和桥梁工程中得到广泛应用。

二、施工准备1、技术准备(1)熟悉施工图纸和地质勘察报告,了解桩位布置、桩长、桩径、桩身混凝土强度等设计要求。

(2)制定施工方案,明确施工工艺流程、施工方法、质量控制标准和安全措施。

(3)进行技术交底,确保施工人员掌握施工要点和技术要求。

2、材料准备(1)钢筋:钢筋的品种、规格、质量应符合设计要求,并有出厂合格证和检验报告。

(2)水泥:宜采用普通硅酸盐水泥,强度等级不低于 425 级,并有出厂合格证和检验报告。

(3)砂:宜采用中砂,含泥量不大于 3%。

(4)石子:宜采用碎石,粒径 5~40mm,含泥量不大于 2%。

(5)水:宜采用饮用水。

3、机械设备准备(1)钻孔设备:根据地质条件和桩径大小,选择合适的钻孔机械,如旋挖钻机、冲击钻机等。

(2)钢筋笼制作设备:电焊机、钢筋切断机、钢筋弯曲机等。

(3)混凝土浇筑设备:混凝土搅拌车、混凝土输送泵、导管等。

4、场地准备(1)平整场地,清除杂物,修筑施工便道。

(2)设置泥浆池和沉淀池,保证泥浆循环和排放。

三、施工工艺流程1、测量放线根据设计图纸,使用全站仪或 GPS 定位仪进行桩位测量放线,确定桩位中心,并设置护桩。

2、埋设护筒(1)护筒采用钢板制作,内径比桩径大 200~400mm。

(2)护筒埋置深度应根据地质情况确定,一般为 2~4m,护筒顶面高出地面 300mm 以上。

(3)护筒中心与桩位中心偏差不大于 50mm,倾斜度不大于 1%。

3、钻机就位(1)钻机安装应平稳、牢固,确保在施工过程中不发生倾斜和位移。

(2)调整钻机垂直度,使钻杆垂直于地面。

4、钻进成孔(1)根据地质条件选择合适的钻进参数,如钻进速度、泥浆比重等。

(2)在钻进过程中,应及时补充泥浆,保持孔内泥浆面高度。

(3)经常检查孔径、孔深和垂直度,发现偏差及时调整。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底钻孔灌注桩技术交底1. 引言钻孔灌注桩是一种常用的地基处理技术,广泛应用于建筑工程中。

本文档旨在对钻孔灌注桩技术进行详细交底,包括桩的施工原理、设备材料、施工工序等方面的内容。

通过本文档,施工人员可以了解到钻孔灌注桩的具体操作流程,以及保证施工质量的关键要点。

2. 钻孔灌注桩的施工原理钻孔灌注桩是通过钻孔设备将地下的土壤钻孔取出,并在钻孔中灌注混凝土,形成桩体。

桩体可以承受建筑物的荷载,稳定地基。

2.1 施工前准备施工前需要进行地质勘测,确定灌注桩的位置和尺寸。

根据勘测结果,确定施工方案和工艺流程。

同时,还需要准备好所需的设备、材料和人力资源。

2.2 钻孔施工钻孔施工是钻孔灌注桩施工的第一步。

使用钻机按照设计要求进行孔位钻取,确保钻孔的位置和尺寸准确无误。

2.3 桩身清理钻孔完成后,需要清理孔洞内的杂物和水泥弃渣,确保孔洞内干净整洁,为灌注混凝土做好准备。

2.4 灌注混凝土清理完成后,使用灌浆泵将混凝土从孔顶倒灌至孔底,同时慢慢抽出钻杆,使混凝土充实整个孔道。

2.5 钻孔灌注桩的固化钻孔灌注桩完成后,需要等待混凝土固化。

固化时间根据混凝土的配制及环境温度而定,一般需要数天或几周的时间。

3. 钻孔灌注桩的设备材料3.1 设备钻机、灌浆泵、钻杆、钻头等。

3.2 材料混凝土、钢筋等。

4. 钻孔灌注桩施工工序4.1 断面测量首先对钻孔灌注桩的初始断面进行测量,以便掌握施工的准确位置和尺寸。

4.2 动员与培训组织施工人员进行动员和培训,介绍施工方案、操作规程、安全注意事项等。

4.3 钻孔施工根据设计要求,使用钻机进行孔位的钻取。

控制钻孔的深度和直径,确保钻孔的质量。

4.4 桩身清理将孔洞内的杂物和水泥弃渣清理干净,确保桩体内部的质量。

4.5 灌注混凝土使用灌浆泵将混凝土灌注至孔洞,同时抽取钻杆,确保混凝土充实整个孔道。

4.6 固化等待混凝土固化,确保钻孔灌注桩能够承受荷载。

5. 附件本文档所涉及的附件包括:- 设计图纸- 施工方案- 钻孔机操作手册- 混凝土配合比表格- 钻孔灌注桩施工日志6. 法律名词及注释- 钻孔灌注桩:一种使用钻孔设备将地下土壤取出,并在钻孔中灌注混凝土形成桩体的地基处理技术。

钻孔灌注桩灌注安全技术交底

钻孔灌注桩灌注安全技术交底

钻孔灌注桩灌注安全技术交底一、前言钻孔灌注桩灌注是桥梁、建筑等工程施工中的重要环节,灌注过程中的安全问题直接关系到工程的质量和人员的生命财产安全。

为了确保钻孔灌注桩灌注施工的安全进行,特制定本安全技术交底。

二、施工准备阶段的安全注意事项1、施工现场的布置施工现场应平整、坚实,满足桩机和运输车辆的通行要求。

合理规划泥浆池、沉淀池的位置,设置明显的警示标识,防止人员误入。

施工现场的临时用电应符合规范要求,配电箱、开关箱应安装牢固,防雨防尘。

2、机械设备的检查与维护灌注前,应对桩机、吊车、混凝土输送泵等机械设备进行全面检查,确保设备性能良好,安全装置齐全有效。

定期对机械设备进行维护保养,及时更换磨损的零部件,保证设备的正常运行。

3、施工人员的培训与交底所有参与钻孔灌注桩灌注施工的人员必须经过安全教育培训,熟悉施工工艺和安全操作规程。

施工前,技术人员应向施工人员进行详细的安全技术交底,明确施工中的安全风险和防范措施。

三、灌注过程中的安全要点1、钢筋笼的吊装吊装钢筋笼时,应由专人指挥吊车,信号明确、统一。

吊车的支腿应支撑牢固,严禁在松软地面上作业。

钢筋笼起吊时,应保持平稳,严禁在起吊过程中碰撞其他物体。

2、混凝土灌注灌注混凝土前,应检查导管的密封性和连接牢固性,确保导管无破损、无漏水。

导管应位于桩孔中心,下放导管时应缓慢、平稳,防止碰撞钢筋笼。

混凝土灌注过程中,应密切观察灌注情况,控制灌注速度,防止混凝土溢出或导管拔出混凝土面。

3、孔口防护桩孔口应设置防护栏,高度不低于 12m,夜间应设置警示灯。

严禁在孔口附近堆放杂物和施工材料,防止掉入孔内。

4、泥浆排放泥浆排放应符合环保要求,不得随意排放到河道、农田等地方。

定期清理泥浆池、沉淀池,防止泥浆淤积。

四、特殊情况的处理1、堵管如发生堵管现象,应立即停止灌注,分析堵管原因,采取相应的处理措施。

严禁在未处理堵管的情况下强行灌注混凝土。

2、钢筋笼上浮如发现钢筋笼上浮,应立即停止灌注,采取措施将钢筋笼固定后再继续灌注。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、钻孔桩施工准备工作作业人员应熟记作业点地下各种管线及埋置物具体位置, 存在疑问时应向施工负责人询问清楚, 不可盲目施工。

根据设计图纸, 认真核对地形地貌、断面高程等, 若发现与设计不符时及时上报。

1.护筒在埋设定位时, 除设计另有规定外, 护筒中心与桩中心的平面位置偏差应不大于50mm, 护筒在竖直方向的倾斜度应不大于1%, 对深水基础中的护筒, 在竖直方向的倾斜度宜不大于1/150, 平面位置的偏差可适当放宽, 但应不大于80mm。

2.在旱地和筑岛处设置护筒时, 可采用挖坑埋设法实测定位, 且护筒的底部和外侧四周应采用黏质土回填并分层夯实, 使护简底口处不致漏失泥浆;在水中沉设护简时, 宜采用导向架定位, 并应采取有效措施保证其平面位置、倾斜度的准确, 以及护筒接长连接处的焊接质量, 焊接连接处的内壁应无突出物, 且应耐拉、耐压, 不漏水。

3.护筒顶宜高于地面0.3m或水面 1.0~2.0m, 同时应高于桩顶设计高程1.0m。

在有潮汐影响的水域, 护筒顶应高出施工期最高潮水位1.5~2.0m, 并应在施工期间采取稳定孔内水头的措施;当桩孔内有承压水时, 护筒顶应高于稳定后的承压水2.0m以上。

4.护筒的埋置深度在旱地或筑岛处宜为2.0~4.0m, 在水中或特殊情况下应根据设计要求或桩位的水文、地质情况经计算确定。

对有冲刷影响的河床, 护简宜沉入施工期局部冲刷线以下1.0~1.5m, 且宜采取防止河床在施工期过度冲刷的防护措施。

5.旱地、筑岛处护筒可采用挖坑埋设法, 护筒底部和四周所填黏质土必须分层夯实。

水域护筒设置, 应严格注意平面位置、竖向倾斜、倾斜角(指斜桩)和两节护筒的连接质量均需符合要求。

沉入时可采用压重、振动、锤击并辅以筒内除土的办法。

5.制备泥浆:黏度:一般地层16~22s, 松散易坍地层19~28s。

含砂率: 新制泥浆不大于2%。

胶体率: 不小于95%。

PH值: 应大于6.5。

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底

钻孔灌注桩施工技术交底一、工程概述本次施工的钻孔灌注桩工程位于_____项目,桩基础设计采用钻孔灌注桩,共计_____根,桩径分别为_____、_____等,桩长根据地质情况和设计要求有所不同。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告,了解桩位布置、桩长、桩径、桩顶标高等设计要求。

编制施工方案,并向施工人员进行技术交底。

测量放线,确定桩位,并设置护桩。

2、材料准备钢筋:根据设计要求,准备相应规格和数量的钢筋,钢筋应具有质量证明书,并经检验合格。

混凝土:采用商品混凝土,应提前与搅拌站联系,确定混凝土的配合比、坍落度等技术参数。

3、设备准备钻孔设备:根据地质条件和桩径大小,选择合适的钻孔机械,如旋挖钻机、冲击钻机等。

起吊设备:配备吊车或塔吊,用于钢筋笼的吊运和安装。

灌注设备:准备灌注导管、漏斗等灌注设备。

4、场地准备平整场地,清除杂物,保证施工场地平整坚实。

修建施工便道,确保施工车辆通行顺畅。

设置泥浆池和沉淀池,用于储存和处理钻孔泥浆。

三、施工工艺流程1、测量放线根据设计图纸和测量控制点,采用全站仪或经纬仪进行桩位测量放线,确定桩位中心,并设置护桩。

护桩应设置在桩位四周稳定的位置,且不少于 4 个。

2、埋设护筒护筒采用钢板制作,内径应比桩径大 200 400mm。

护筒埋设深度应根据地质情况确定,一般为 15 20m,护筒顶面应高出地面 300mm 左右。

护筒埋设应垂直、稳固,中心与桩位中心重合,偏差不得大于50mm。

3、钻机就位将钻机移至桩位处,调整钻机水平和垂直度,使钻杆中心与桩位中心重合。

4、泥浆制备根据地质情况和钻孔方法,制备合适的泥浆。

泥浆的性能指标应符合规范要求,如比重、粘度、含砂率等。

5、钻孔启动钻机,按照设计要求的钻进速度和钻进深度进行钻孔。

在钻进过程中,应根据地质情况及时调整钻进参数,并注意观察泥浆的变化情况,防止塌孔、缩孔等事故的发生。

6、清孔钻孔达到设计深度后,进行清孔。

钻孔桩安全技术交底(三篇)

钻孔桩安全技术交底(三篇)

钻孔桩安全技术交底单位:中铁十三局集团有限公司宁波绕城高速公路第二合同项目部主送单位编号工程名称钻孔灌注桩安全技术交底日期xx年02月03施工过程要求:1、钢筋笼加工过程中,不得出现随意抛掷钢筋现象,制作完成的节段钢筋笼滚动前检查滚动方向上是否有人,防止人员被砸伤。

氧气瓶与乙炔瓶在室外的安全距离为5m。

2、钻孔过程中,非相关人员距离钻机不得太近,防止机械伤人。

3、钢筋笼安装过程中必须注意:焊接或者机械连接完毕,必须检查脚是否缩回,防止钢筋笼下放时将脚扭伤甚至将人带入孔中的事故发生。

4、导管安装注意:导管对接必须注意手的位置,防止手被导管夹伤。

5、砼浇注过程中,砼搅拌运输车倒车时,指挥员必须站在司机能够看到的固定位置,防止指挥员走动过程中栽倒而发生机械伤人事故。

轮胎下必须垫有枕木。

倒车过程中,车后不得有人。

同时,吊车提升拆除导管过程中,各现场人员必须注意吊钩位置,以免将头砸伤。

一般要求:1、现场人员必须佩戴安全帽,电焊工工作时必须佩戴眼镜。

2、泥浆池周围必须设有防护设施。

成孔后,暂时不进行下道工序的孔必须设有安全防护设施,并有人看守。

3、导管安装及砼浇注前,井口必须设有导管卡,搭设工作平台(留出导管位置),并且要求能保证人员的安全。

4、配电箱以及其它供电设备不得置于水中或者泥浆中,电线接头要牢固,并且要绝缘,输电线路必须设有漏电开关。

5、挖掘机及吊车工作时,必须有专人指挥,并且在其工作范围内不得站人。

6、矿料运输车进出场必须打开转向灯,入场后倒车必须设设专人指挥。

7、吊车及钻机工作之前必须进行机械安全检查。

8、施工作业平台必须规整平顺,杂物必须清除干净,防止拆除导管时将工作人员绊倒造成事故。

9、现场卸料(主要指钢筋和钢板、钢管)前,必须检查卸料方向是否有人,以避免将人员砸伤。

编制者:钟海军审核者:批准人:接收单位:接收人:钻孔桩安全技术交底(二)一、概述钻孔桩是一种常用的基础工程方法,它能够提供稳定的地基支撑作用,广泛应用于建筑、桥梁、道路等工程项目。

钻孔灌注桩安全技术交底

钻孔灌注桩安全技术交底

钻孔灌注桩安全技术交底一、工程概述在进行钻孔灌注桩施工前,首先需要对工程的基本情况有清晰的了解。

本工程位于_____,桩基础采用钻孔灌注桩的形式,共计_____根桩。

桩径分别为_____、_____等,桩长在_____至_____米之间。

施工区域的地质条件较为复杂,主要包括_____、_____等土层。

二、施工准备1、技术准备施工前,必须熟悉施工图纸和地质勘察报告,掌握桩位、桩长、桩径、桩身配筋等设计要求。

同时,要制定详细的施工方案和技术交底,明确施工工艺、质量标准和安全注意事项。

2、现场准备(1)平整场地,清除杂物,保证场地坚实、平整,便于钻机行走和施工。

(2)设置泥浆池和沉淀池,泥浆池的容积应根据钻孔的体积和泥浆的循环次数确定,沉淀池应定期清理,保持泥浆的性能。

(3)在施工现场设置明显的安全警示标志,如“小心坑洞”“禁止靠近”等。

3、材料准备(1)准备好符合设计要求的钢筋、水泥、砂、石等原材料,并进行检验和复试,确保质量合格。

(2)准备好足够数量的泥浆材料,如膨润土、纤维素等,以保证泥浆的性能。

4、机械设备准备(1)根据工程的规模和地质条件,选择合适型号的钻机,如旋挖钻机、冲击钻机等,并进行调试和保养,确保设备性能良好。

(2)配备足够数量的电焊机、起重机、泥浆泵等辅助设备,并进行检查和维护。

三、施工工艺流程1、测量放线根据设计图纸,使用全站仪或 GPS 等测量仪器,准确放出桩位,并设置护桩。

护桩应设置在不易被破坏的地方,以便在施工过程中随时复核桩位。

2、埋设护筒(1)护筒一般采用钢板制作,内径应比桩径大 200 400mm,长度根据地质情况确定,一般为 2 4m。

(2)护筒的埋设应垂直、稳固,中心与桩位中心的偏差不得大于50mm,护筒的顶面应高出地面 300mm 以上,防止地表水流入孔内。

3、钻机就位(1)将钻机移动到桩位处,调整钻机的水平和垂直度,使钻杆中心与桩位中心重合。

(2)在钻进过程中,应随时检查钻机的水平和垂直度,发现偏差及时调整。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、概述钻孔灌注桩技术是一种深基础加固技术,主要应用于地基土层松软或弱黏性土层较厚的情况下,增大基础承载力和抗侧力的能力。

本文将对钻孔灌注桩技术进行详细阐述。

二、钻孔灌注桩的施工步骤1. 前期准备在施工前要了解基坑内的水情、泥土类型、地下管线等情况,确认施工区域内没有地下管线,进行必要的施工前试验和方案修改,同时制定施工方案,并进行严格的安全措施。

2. 钻孔钻孔是整个施工过程中最为关键的一步,需要进行充分的准备工作。

首先要选择适合的钻孔机,并对钻具进行合理选择和配置。

接下来,进行地面标志、钻孔布线工作,然后开始钻孔。

钻孔应以垂直为主,斜孔、弯孔需特别注意及时调整方向。

当遇到较大障碍物无法钻进时,需停止钻孔,及时查明障碍物的性质和位置,并进行特殊处理。

3. 灌注在灌注桩中,水泥、石灰等材料和适量的水搅拌而成的泥浆被通过压力管道注入到钻孔中,灌注后需反复搅拌。

在灌注桩时应严格按照施工方案的要求控制灌浆量和灌浆压力,并采取有效的措施确保桩身完整和纵向均匀。

4. 钢筋和保护管安装在灌注完成后,可在桩体中间安装钢筋,也可以采取在管中送锚入钢筋的方式。

保护管的安装可避免灌浆过程中的混浊和振捣,同时能够保护钢筋不被冲掉。

5. 钻孔灌注桩的固化钻孔灌注桩在灌注完成后,要进入固化阶段。

这一阶段需要严格控制时间,通常在浇筑后的7天左右,浇筑后的桩体要进行养护,除掉周围水分。

三、注意事项1.在施工过程中要设立施工安全警戒线,并对现场人员进行必要的安全教育,确保施工人员的人身安全和设备的安全。

2.在施工前,要对施工现场进行完整而严谨的勘测和分析,以便制定合理的施工方案。

3.在进行灌注时,施工人员要严格按照要求控制灌注压力和流量,确保桩体的质量和完整性。

4.施工结束后,要对施工现场进行彻底清理,把现场物品撤离。

5.在施工现场要严格控制噪声和灰尘的扩散。

四、钻孔灌注桩技术是当前使用最为广泛的加固技术之一,其施工步骤和注意事项都十分重要。

钻孔灌注桩技术交底

钻孔灌注桩技术交底

钻孔灌注桩技术交底一、引言钻孔灌注桩技术是一种在建筑、土木工程领域广泛应用的基础施工技术。

该技术通过在地面上钻孔,然后注入预先准备好的混凝土浆液,以形成稳固的地基,以支撑建筑物或其他结构。

本文将对钻孔灌注桩技术进行详细的交底,包括施工过程、施工方法、施工注意事项等。

二、施工过程1. 地勘工作:在施工前需要进行详细的地勘工作。

通过地质勘探,了解地层情况、土壤性质等,以确定施工方案。

2. 钻孔:根据设计要求,在地面上钻孔。

钻孔直径和深度应符合设计要求,并且要遵循相应的安全操作规范。

3. 打孔清理:钻孔完成后,需要对孔内进行清理,以确保孔底的清洁和孔壁的垂直度。

4. 钢筋安置:根据设计要求,在孔内嵌入钢筋。

钢筋的直径、间距和长度应符合设计要求。

5. 浇筑混凝土:开始注入混凝土浆液。

混凝土浆液的配比和浇注方式应根据设计要求进行。

6. 提升钻杆:在混凝土浆液浇注过程中,及时提升钻杆,以保证浆液的顶部高度始终在孔口以上。

7. 桩顶处理:待混凝土浆液凝结后,对桩顶进行处理。

可以根据需要,在桩顶加设衬垫、梁座等。

三、施工方法1. 钻孔方式:可以使用旋挖钻机、冲击钻机等设备进行钻孔。

根据具体情况选择适合的钻孔方式。

2. 钻孔直径和深度:根据设计要求确定钻孔的直径和深度。

在选择钻孔直径和深度时,考虑地层情况、承载力要求等因素。

3. 钻孔清理:钻孔完成后,及时清理孔内的泥浆、碎石等杂质。

清理干净后,才能进行下一步的施工工作。

4. 浇筑混凝土:根据混凝土浆液的配比,将混凝土浆液从孔底注入,充分填充孔内空隙。

在浇注过程中,要注意控制浆液的流动速度,以确保浆液的均匀分布。

四、施工注意事项1. 安全措施:施工过程中,要严格遵守相关的安全操作规定,佩戴必要的个人防护装备。

特别是在钻孔操作中,要注意防止事故的发生。

2. 孔底清洁:孔底应保持清洁,不得有杂质。

否则会影响灌注混凝土的质量和承载力。

3. 混凝土浆液的配比:根据设计要求配制混凝土浆液。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

技术交底书
桥梁钻孔灌注桩技术交底
(4 )钻机就位,钻机底架要垫平,保持稳定,顶端用缆风绳对称拴牢拉紧。

钻机钻杆垂直,钻尖与孔位允许误差的规定之内。

调整好钻机,保证钻杆竖直,使钻架吊点、钻机的转盘中心和桩位中心三点在一垂直线上。

在导管上口放入球囊,然后导管上接漏斗。

导管由管径300mmi钢管组成,用
装有垫圈的法兰盘或丝扣连接,导管应进行水密、承压和接头抗拉试验。

首批水下砼的数量应能满足导管初次埋置深度》1.0m和填充导管底部间隙的需要。

在整个灌注时间内,导管下口应伸入砼面层内至少 2 m,以防止泥浆及
水冲入管内,且导管埋深不得大于6 m。

每罐车砼灌注完之后均测量砼面层的高程,计算导管的埋置深度,并始终严密监视导管应在无水状态下进行水下砼灌注,直至水下砼灌完为止。

并且做好全过程施工记录,记录详细、完整。

(5)灌注水下砼时,益出的泥浆应引流至适当地点处理以防止污染或堵塞河道和交通。

(6)在水下砼灌注接近桩顶面时,会发生灌注困难,所以最后一节导管
要深埋在砼中,保证在上下窜动导管时,始终保持导管底口在砼表面2m以下,以保证成桩质量。

当砼灌注完成后立即拔出孔口部位护筒。

(7)水下砼灌注必须连续进行,中途不得中断,直至灌注的砼顶面高出图纸规定或监理工程师确定截断高度,才可停止灌注,以确保截断以下的全部砼均达到强度标准。

一般情况下,灌注桩的顶面应比设计桩顶略高,中小
桥0.5-1.0 m,大桥应在1.0 m以上,以保证桩顶部位砼强度,多余部分应在接桩或承台施工前凿除,桩头应无松散层。

2.6灌注桩的质量检查
(1)灌注水下砼时,每根桩应随机做3组砼试件,以检查桩砼质量。

(2)应由专业桩检查检测单位逐桩进行无破损法检测,检测时监理工程。

相关文档
最新文档
