音箱电路图分析精编版

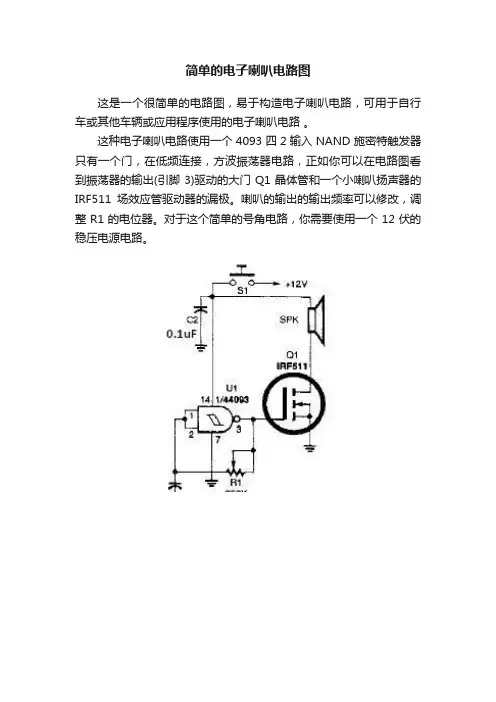

简单的电子喇叭电路图
简单的电子喇叭电路图
这是一个很简单的电路图，易于构造电子喇叭电路，可用于自行车或其他车辆或应用程序使用的电子喇叭电路。
这种电子喇叭电路使用一个4093四2输入NAND施密特触发器只有一个门，在低频连接，方波振荡器电路，正如你可以在电路图看到振荡器的输出(引脚3)驱动的大门Q1晶体管和一个小喇叭扬声器的IRF511场效应管驱动器的漏极。
喇叭的输出的输出频率可以修改，调整R1的电位器。
对于这个简单的号角电路，你需要使用一个12伏的稳压电源电路。
有源音箱电路图
有源音箱电路图时间：2012-08-16 来源：我爱方案网作者：关键字：有源音箱电路图有源音箱所谓有源音箱通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
又称为“主动式音箱”。
有源音箱由于内置了功放电路，使用者不必考虑与放大器匹配的问题，同时也便于用较低电平的音频信号直接驱动。
有源音箱电路图一般情况下，有源音箱内的功率放大器绝大部分采用晶体管或集成电路，采用电子管功率放大器来制作的有源音箱几乎是凤毛麟角，但是如果要追求单色甜美，还是应采用电子管来制作有源音箱。
电子管功率放大器的特点是音色柔和而温暖，层次清晰而透明，高音细腻入微，中音清澈明亮，低音浑厚饱满。
用它来欣赏音乐，谐音丰富，悦耳动听。
晶体管功率放大器的特点是音色清丽冷艳，高音穿透力强，中音宏亮清晰，低音刚强有力，用它来倾听爵士乐与摇滚乐将独领风骚。
有源音箱的制作并不困难，如果有现成的音箱即可进行安装、卸下部分部件，将装好的功率放大器安置在其中，安装部位应根据箱体的结构而定，电子管有源音箱的内部结构示意如图1所示。
图1 电子管的有源音箱图2 有源音箱电路图有源音箱简单的理解就是需要通过一定的声音放大设备来播放音乐，不能够直接通过音箱便发出声音的音箱就是有源音箱，官方一点的说法：有源音箱又称为“主动式音箱”。
通常是指带有功率放大器的音箱，如多媒体电脑音箱、有源超低音箱，以及一些新型的家庭影院有源音箱等。
有源音箱由于内置了功放电路，运用者不用思索与放大器匹配的标题，同时也便于用较低电平的音频信号直接驱动。
有源音箱是指在音箱内部装有自配功放的一类音箱。
这些功放是特地用于推进音箱内的喇叭，由于停止了特地的匹配设计，所以这些功放都能较好地用于推进音箱内的喇叭，从而让运用者不需再去思索功放的功率有多大以及阻抗能否匹配等问题。
另外，由于在音箱内还装有在放大器的前边便停止分频的电子分频器以及每台功放仅仅担任放大一段频率的声频信号，所以放大器的效率常常能够做得高些，失真也相对能够小些。
高保真无线立体声音箱电路图
高保真无线立体声音箱电路图
本电路图所用到的元器件：
BBH1417F BH1461F CCXA1238M TTDA2030A
如果您自己亲自动手，制作一套高保真无线立体声音箱，在无拘无束欣赏美妙音乐的同时，您一定还会有一种成就感。
如果您已有一套2.1 声道音箱，再加上您的作品，便可构成无线环绕立体声音箱系统，当然您得有一块4.1声道声卡；此外该无线立体声音箱还可与您现有的音响系统构成无线家庭影院。
本期介绍的无线立体声音箱系统包括无线立体声发射（BH1417F或BBH1416F 调频发射芯片）电路和无线立体声接收（CXA1238M调频接收芯片）与放大电路，由于电路简单，外围元件少，所以即便是普通的业余电子爱好者，也有极高的制作成功率。
制作的成功率可达100%。
（一）发射装置的制作发射装置采用ROHM公司的单片数字锁相立体声调制芯片BH1416F，该芯片性能卓越，失真仅为0.5%，声道分离度高达40dB，传送的音质可达专业级别。
其引脚功能如下图：
（二）接收与放大电路的制作
接收电路采用的是sony公司的高品质调频立体声接收芯片CXA1238M，其引脚功能如下图所示：
放大电路采用TDA2030A高保真音频放大芯片，该电路与接收电路合并设计在同一块印刷电路板上。
SB-WA863重低音音箱电气原理图
下表说明主机与内部组件的拆卸过程，用于维修时进行内部检查。 重新组装主机时，按相反的步骤进行。
底座
重低音喇叭的更换
功放组件
电源板和功放电源板 变压器板
功放 IC 和三极管
3
6.2 音箱的拆卸和各主要印刷电路板的检查
第一步 卸掉所有螺钉。 第二步 卸掉底盘。
第五步 如图示从喇叭上拆卸螺钉。 ·功放组件的拆卸。
D559 D558
R583 100
C576 50V 10
C577 16V 10
R582 220
R581 10K
Q552
KTA1267GRTA SWITCH
Q554
KTA1267GRTA REGULATOR
C574 0.01
Q553
2SD0592ARA SWITCH
R564 100K
Q553
Q554
C575 0.01
C504 1000P C506 1000P C505 1000P
R506 15K
C502 1000P
C501 R505 1000P 15K
C503 1000P
C508 18P R516 56K
C510 22P
R515 56K
R524 120K
R526 120K R525 150K
D501-D502 B0JAPG000019
R519 820K
R520 22K
R528 150K
R527 120K
R530 1
Q503
D504 B0AACK000004
D503 MA2C700A0F
R547 390K
R545 220K
D503
C529 0.1 R549 47K

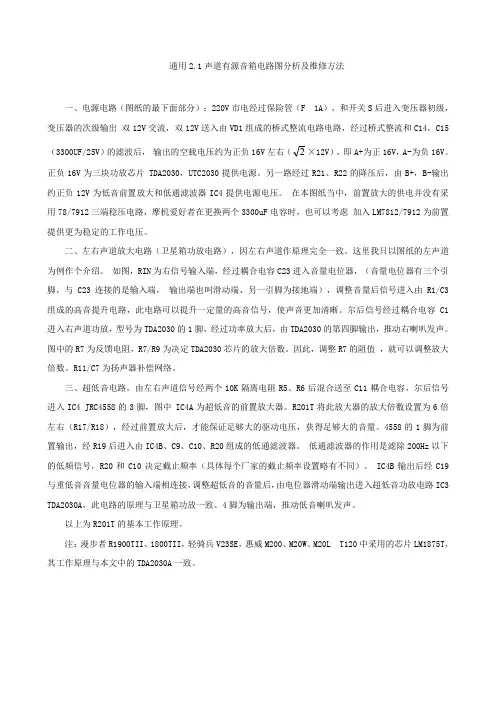

通用2.1声道有源音箱电路图分析及维修方法
通用2.1声道有源音箱电路图分析及维修方法一、电源电路（图纸的最下面部分）：220V市电经过保险管（F 1A），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（2×12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片 TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，摩机爱好者在更换两个3300uF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例作个介绍。
如图，RIN为右信号输入端，经过耦合电容C23进入音量电位器，（音量电位器有三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高音信号，使声音更加清晰。
尔后信号经过耦合电容C1进入右声道功放，型号为TDA2030的1脚，经过功率放大后，由TDA2030的第四脚输出，推动右喇叭发声。
图中的R7为反馈电阻，R7/R9为决定TDA2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道信号经两个10K隔离电阻R5、R6后混合送至C11耦合电容，尔后信号进入IC4 JRC4558的3脚，图中 IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。

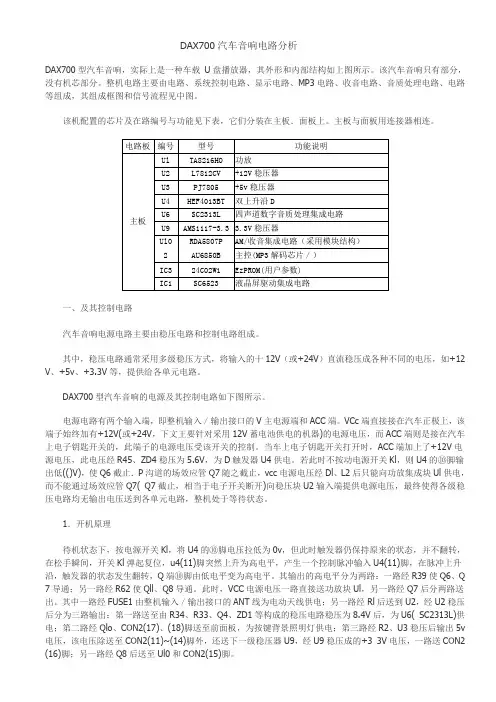

推荐-DAX7汽车音响电路分析 精品
DAX700汽车音响电路分析DAX700型汽车音响，实际上是一种车载U盘播放器，其外形和内部结构如上图所示。
该汽车音响只有部分，没有机芯部分。
整机电路主要由电路、系统控制电路、显示电路、MP3电路、收音电路、音质处理电路、电路等组成，其组成框图和信号流程见中图。
该机配置的芯片及在路编号与功能见下表，它们分装在主板．面板上。
主板与面板用连接器相连。
一、及其控制电路汽车音响电源电路主要由稳压电路和控制电路组成。
其中，稳压电路通常采用多级稳压方式，将输入的十12V（或+24V）直流稳压成各种不同的电压，如+12 V、+5v、+3.3V等，提供给各单元电路。
DAX700型汽车音响的电源及其控制电路如下图所示。
电源电路有两个输入端，即整机输入／输出接口的V主电源端和ACC端。
VCc端直接接在汽车正极上，该端子始终加有+12V(或+24V，下文王要针对采用12V蓄电池供电的机器)的电源电压，而ACC端则是接在汽车上电子钥匙开关的，此端子的电源电压受该开关的控制。
当车上电子钥匙开关打开时，ACC端加上了+12V电源电压，此电压经R45、ZD4稳压为5.6V，为D触发器U4供电。
若此时不按动电源开关Kl，则U4的⑩脚输出低(()V)，使Q6截止．P沟道的场效应管Q7随之截止，vcc电源电压经Dl、L2后只能向功放集成块Ul供电，而不能通过场效应管Q7( Q7截止，相当于电子开关断开)向稳压块U2输入端提供电源电压，最终使得各级稳压电路均无输出电压送到各单元电路，整机处于等待状态。
1．开机原理待机状态下，按电源开关Kl，将U4的⑩脚电压拉低为0v，但此时触发器仍保持原来的状态，并不翻转，在松手瞬间，开关Kl弹起复位，u4(11)脚突然上升为高电平，产生一个控制脉冲输入U4(11)脚，在脉冲上升沿，触发器的状态发生翻转，Q端⑩脚由低电平变为高电平。
其输出的高电平分为两路：一路经R39使Q6、Q 7导通；另一路经R62使Qll、Q8导通。
通用2.1多媒体音箱电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
音箱电路图分析
漫步者音箱电路图分析漫步者CI 多媒体音响由功放主机、两个小音箱和一个低音炮组成。
功放主机仅有一本 字典的体积，可很方便地安置在电脑桌上。
它摒弃了低音音箱内置功放的设计方式，克服 了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱 的单独听功能。
功放电路不像大多数有源音箱那样采用三块 TDA2O30勺通用方式，而是采 用TDA7379四通道功放IC 。
其中，两路OTL 作左右声道输出、两路OTL 组成BTL 功放电路， 使低音炮输出功率达20W下图是根据实物绘制的整机电路图。
输入口莲花插座可驳接VCDDVD 等影音设备，3.5mm 插座可连接MP3随身听等。
电源部分也比较特殊，双 13V 经全波整流后成18V.主电源， 作为主功放TDA7379勺电源和两块双运算放大器 NE5532和4558的正电源。
其中，一路13V 经半波整流和79LO9稳压后给两块运放提供负电源。
输入信号与两组电源通过CN-VOL S 座 与前置电路连接。
TDA7379W 电源电路、输入输出插座设计在一块电路板上， 左右声道和超 重低音信号通过CN-TON 与前置电路板连接。
TDA7379W （ 7）脚是待机控制脚，在按下待 机开关后，18V 电源经两只蓝色高亮发光二极管和两只 1k Q 电阻接地，蓝光照亮音量控制 钮，并给（7）脚提供高电平使功放开始工作。
当待机开关抬赶时，待机回路断开，发光二 极管熄灭，功放截止。
但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。
前置电路的NE5532是左右声道信号放大电路。
音量电位器的使用方法比较特殊，电位 器的20k Q 电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。
此 IC 也 是耳机驱动放大器，（1）、（ 7）脚输出通过R1O7 C101 R1O8 C1O2俞出到耳机插座。
在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去 信号而静音。
通用2.1声道有源音箱电路图分析及维修方法
通用2.1声道有源音箱电路图分析及维修方法(转)工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R 7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
多媒体音箱电路图
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
通用2.1声道有源音箱电路图分析及维修方法
通用2.1声道有源音箱电路图分析及维修方法工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
一文看懂音响电路图及工作原理
一文看懂音响电路图及工作原理什么是音响音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。
音响大概包括功放、周边设备（包括压限器、效果器、均衡器、VCD、DVD等）、扬声器（音箱、喇叭）、调音台、麦克风、显示设备等等加起来一套。
其中，音箱就是声音输出设备、喇叭、低音炮等等。
一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。
技术的的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。
音响组成部分音响设备大概包括功放、周边设备（包括压限器、效果器、均衡器、激励器等）、扬声器（音箱、喇叭）、调音台、声源（如麦克风、乐器、VCD、DVD）显示设备等等加起来一套。
其中，音箱就是声音输出设备、喇叭、低音炮等等，一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。
音响电路原理图音箱的工作原理要知道音箱发声的原理，我们首先需要了解声音的传播途径。
声音的传播需要介质（真空不能传声）；声间要靠一切气体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。
就好比水波，你往平静的水面上抛一个石子，水面就有波浪，再由对岸传播到4周；声波也是这样形成的。
声波的频率在20——20，000Hz范围内，能够被人耳听到；低于或高于这个范围，人耳都听不到。
波与声波的传播方式是一样的，通过介质的传播，人耳才能听到声音。
声波可以在气体、固体、液体中传播。
下面在来说说喇叭的工作原理。
喇叭是把电信号转换为声信号的一种装置，它由线圈、磁铁、纸盆等组成。
由放大器输出大小不等的电流（交流电）通过线圈在磁场的作用下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空气，从而发出声音。
喇叭的发声原理当喇叭接收到由音源设备输出的电信号时，电流会通过喇叭上的线圈，并产生磁场反应。
而通过线圈的电流是交变电流，它的正负极是不断变化的；正极和负极相遇会相互吸引，线圈受到喇叭上磁铁的吸引向后（箱体内）运动；正极和正极相遇则相互排斥，线圈向外（箱体外）运动。
音箱保护电路
奇声AV-388D后级功放音箱喇叭保护电路图及原理详解奇声AV-388D后级功放电路及原理详解图3是奇声AV-388D后级功放的保护触发、驱动电路。
直流检出电路由D4～D7组成的桥式整流电路，再由Q15、Q14加以放大，推动施密特触发器工作。
无论左右声道出现正的或负的电压都可能使Qi5、Q14导通驱动后级释放继电器，使功放和音箱得到保护。
图奇声AV-388D后级功放电路(可另存至本地电脑放大观看)图中。
保护驱动电路是一个以Q13、Q12为核心的施密特触发器。
选择合适的R28、R27、R26的电阻值，保证Qi2基极起始状态为高电平，Q12饱和导通。
此时，Q12的射极电流流过R26时，在R26两端形成电压，使Q13发射极(即触发器的入端)无高控制电压时．Qi3处于截止状态，实现第一稳态．继电器处于吸合状态，功放进行正常的输出。
当检测电路或开机延时电路输出的高电平(此电平必须高于触发器的触发门电平)加到Ot3的基极时，Q13由截止翻转到导通状态，同时出现正反馈过程：UQl3b↑→IQl3b↑→IQl3c↑→UQl3c↓→LIQl2b↓→IQl2e↓→IR26↓→UR26↓→IQl3b↑。
Q13迅速地饱和导通，其集电极电压几乎O，使Q12由饱和导通变为截止，触发器的输出翻转为第三稳态，继电器释放，进入保护状态。
当触发器输入端的保护电压下降(如：开机延时保护结束或过载状态解除)，达到关门电平时，Q13退出饱和，并引发另一次与第一稳态过程相反的正反馈。
Q12由截止再次变为饱和导通，电路又返回到第一稳态，继电器吸合，保护取消。
电路中R43为限流电阻，D3为继电器反电动势释放二极管,以防反电动势损坏Q12。
另外．由于继电器需要的吸合启动电流较大，该电路在电阻R43两端电路并联了电容C22。
继电器吸合启动前，电容被R43放电；Q12饱和导通瞬间,由于C22两端电压不能突变，启动电流绕过R43的阻碍，经C22直通,使继电器迅速吸合。
2.1声道功放电路分析
通用2.1声道有源音箱电路图分析工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
通用2.1多媒体音箱电路图附讲解
工作原理，如图纸所示：主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路），因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
通用2.1多媒体音箱电路图附讲解
工作原理，如图纸所示，主要分为三部分。
电源电路、卫星箱功放电路、超重低音电路.一、电源电路（图纸的最下面部分）：220V市电经过保险管（F），和开关S后进入变压器初级，变压器的次级输出双12V交流，双12V送入由VD1组成的桥式整流电路电路，经过桥式整流和C14，C15（3300UF/25V）的滤波后，输出的空载电压约为正负16V左右（根号2乘于12V），即A+为正16V，A-为负16V。
正负16V为三块功放芯片TDA2030，UTC2030提供电源。
另一路经过R21、R22的降压后，由B+，B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中，前置放大的供电并没有采用78/7912三端稳压电路，磨机爱好者在更换两个3300UF电容时，也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路（卫星箱功放电路）因左右声道作原理完全一致。
这里我只以图纸的左声道为例，作个介绍。
如图：RIN为信号输入端，经过耦合电容C23进入音量电位器，（音量电位器由三个引脚，与C23连接的是输入端，输出端也叫滑动端、另一引脚为接地端），调整音量后信号进入由R1/C3组成的高音提升电路，此电路可以提升一定量的高频信号，使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放，型号为UTC2030的1脚，经过功率放大后，由2030的第四脚输出，推动卫星箱发声。
图中的R7为反馈电阻，R7/R9为决定2030芯片的放大倍数。
因此，调整R7的阻值，就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容，尔后信号进入IC4，型号为JRC4558的3脚，图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
（R17/R18），经过前置放大后，才能保证足够大的驱动电压，获得足够大的音量。
4558的1脚为前置输出，经R19后进入由IC4B、C9、C10、R20组成的低通滤波器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
音箱电路图分析精编版 MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
漫步者音箱电路图分析
漫步者C1多媒体音响由功放主机、两个小音箱和一个低音炮组成。
功放主机仅有一本字典的体积，可很方便地安置在电脑桌上。
它摒弃了低音音箱内置功放的设计方式，克服了桌面放不下、控制不方便的缺点；增加了高保真耳机输出端子，实现接通耳机断开音箱的单独听功能。
功放电路不像大多数有源音箱那样采用三块TDA2030的通用方式，而是采用TDA7379四通道功放IC。
其中，两路OTL作左右声道输出、两路OTL组成BTL功放电路，使低音炮输出功率达20W。
下图是根据实物绘制的整机电路图。
输入口莲花插座可驳接VCD、DVD等影音设备，3.5mm插座可连接MP3、随身听等。
电源部分也比较特殊，双13V经全波整流后成18V.主电源，作为主功放TDA7379的电源和两块双运算放大器NE5532和4558的正电源。
其中，一路13V经半波整流和79LO9稳压后给两块运放提供负电源。
输入信号与两组电源通过CN-VOL插座与前置电路连接。
TDA7379与电源电路、输入输出插座设计在一块电路板上，左右声道和超重低音信号通过CN-TONE与前置电路板连接。
TDA7379的（7）脚是待机控制脚，在按下待机开关后，18V电源经两只蓝色高亮发光二极管和两只1kΩ电阻接地，蓝光照亮音量控制钮，并给（7）脚提供高电平使功放开始工作。
当待机开关抬赶时，待机回路断开，发光二极管熄灭，功放截止。
但耳机放大器仍然工作着，使单独听时处于省电和音箱静音状态。
前置电路的NE5532是左右声道信号放大电路。
音量电位器的使用方法比较特殊，电位器的20kΩ电阻直接作为（2）、（6）脚的偏置，而中间滑动臂却作信号输入端。
此IC也是耳机驱动放大器，（1）、（7）脚输出通过R1O7、C101、
R1O8、C1O2输出到耳机插座。
在耳机插头插入插座后，插座里的簧片被顶起，连接后边电路的触点断开，后边电路失去信号而静音。
拔出耳机插头，信号进入后边电路。
左右声道的信号一路送到由高音调整电位器绰成的高音提升网络，在经过调整后通过CN-TONE插座输入到TDA7379的（5）、（11）脚，经内部两路OTL电路功率放大后通过C511、C512耦合输出。
由IC101放大后的左右声道信号另一路是通过R114、R115合并成全音频信号。
经过由IC2一半组成的低通滤波器滤除中高音，提升低音后形成超重低音信号由（1）脚输出。
信号经低音音量电位器后一路经C503提供给TDA7379的（4）脚。
另一路送入IC2的另一半反相输入端（6）脚，由（7）脚输出通过C504加到TDA7379（12）脚。
因为要使两个OTL放大器组成BTL电路，必须在两路输入端分别输入相位相反的信号，才能使两路输出形成推挽式放大。
BTL电路输出功率可达到单个OTL的2～3倍。
两个OTL电路输出中点都是电源电压的一半，（1）、（15）脚之间没有直流电压，因此不需要输出电容，直接驳接低音音箱。
