楼梯设计方法步骤和一般楼梯踏步设计尺寸

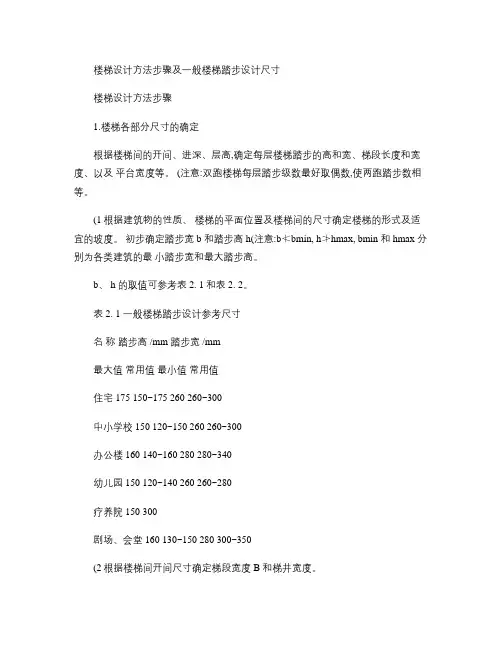

楼梯设计方法步骤及一般楼梯踏步设计尺寸

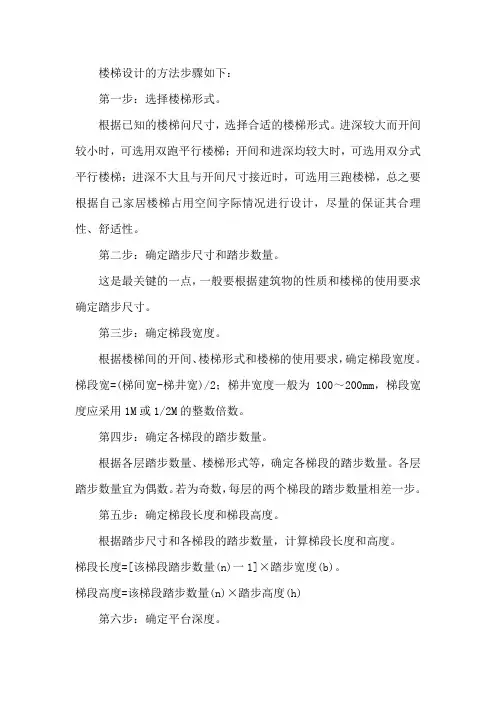

楼梯设计方法步骤

1．楼梯各部分尺寸的确定

根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。(注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。)

(1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。初步确定踏步宽b和踏步高h(注意：b≮bmin，h≯hmax，bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。)

b、h的取值可参考表2．1和表2．2。

表2．1 一般楼梯踏步设计参考尺寸

名称踏步高/mm 踏步宽/mm

最大值常用值最小值常用值住宅 175 150～175 260 260～300

中小学校 150 120～150 260 260～300

办公楼 160 140～160 280 280～340

幼儿园 150 120～140 260 260～280

疗养院150 300

剧场、会堂160 130～150 280 300～350

(2)根据楼梯间开间尺寸确定梯段宽度B和梯井宽度。

(3)确定踏步级数咒，调整踏步高矗和踏步宽b，用层高H除以踏步高h，得踏步级数n≈H/h，当以为小数时，取整数，并调整踏步高h (h≈H/n)，用公式b+h=450(mm)，或b +2h=600～620(mm)，确定踏步宽b。

(4)确定楼梯平台的宽度。注意 (梯段宽)。

(5)由踏步宽b及每梯段的级数，确定梯段的水平投影长度L。 ( 为级踏步的踏面数)。

2．根据上述尺寸画出楼梯底层、二层及顶层平面图的草图

3．确定楼梯结构及构造形式

确定楼梯为现浇或预制、梯段为板式或梁板式，以及平台板的支撑方式。

4．进行楼梯净空高度的验算，使之符合净空高度要求

对于底层平台下做出入口时，应验算平台梁下净空高度是否满足2m的要求。若不满足，可通过下列途径加以调整：

(1)降低楼梯间底层平台梁下的室内地坪标高。

(2)将底层第一梯段增加级数。

(3)底层设一跑直通二层。

(4)将第一跑坡度适当增大，抬高底层平台标高。

(5)将(1)、(2)、(3)、(4)种方法结合使用。

5．根据平面图、剖切位置，及上述尺寸绘制剖面草图

根据计算的踏步级数和踏步的宽度和高度，先画出全部踏步的剖面轮廓线，然后按所选定的结构形式画出梯段板厚(梁板式梯段还应画出梯梁高)；画出平台梁及平台板；画出端墙及墙上的门、窗、过梁等。

6．根据剖面图调整好的尺寸，对平面图进行调整，并按设计要求进行尺寸标注

7．完成剖面图，加深并标注

附书：楼梯构造设计

一、目的要求

通过本设计掌握：①楼梯布置的基本原则；②楼梯的组成及承重结构布置方案；③楼梯的细部连接构造方式；④楼梯的装修特点及基本方式。

二、设计条件

1.根据墙体构造设计任务书中的某中学教学楼平、立、剖面图，完成该教学楼左端次要楼梯的构造设计，楼梯间的平面尺寸为进深6600mm，开间3300mm；层数3层，层高均为3600mm，女儿墙高1200mm（本次设计中楼梯间不上屋顶）。

2.楼梯形式为钢筋混凝土梁承式楼梯。梯段形式、步数、每步高和宽、栏杆形式、材料及尺寸由学生自定。

3.装配式钢筋混凝土楼板，砖墙承重。

4.楼地面做法学生自定。

5.楼梯间窗可用木窗、或采用钢筋混凝土花格。

三、设计内容及深度

本设计用AUTOCAD软件计算机制图，2#图纸。完成下列内容：

1.各层楼梯平面图 1:30，标注并表达如下内容：

（1）楼梯开间方向三道尺寸：轴线尺寸、净开间尺寸、梯段及梯井尺寸；

（2）楼梯进深方向三道尺寸：轴线尺寸、净进深尺寸、梯段长度及平台尺寸；

（3）上、下方向及踏步宽、踏步数；

（4）各平台标高（标注完成面）；

（5）引出楼梯剖面剖切位置及剖面编号。

2.楼梯剖面图 1:30，画出楼梯从女儿墙顶到建筑室外地面的完整剖面，表达并标注如下内容：

（1）水平方向二道尺寸：楼梯的定位轴线及开间尺寸、顶层及底层的梯段和平台尺寸；

（2）垂直方向三道尺寸：建筑总高度、楼梯对应的楼层层高、各梯段的高度（踏步高×该梯段踏步数=梯段高度）；

（3）标注各楼层标高、各平台标高、室内外标高；

（4）标注楼地面装修做法；

（5）引出详图。

3.楼梯详图 1:10

设计楼梯的连接构造及细部装修，选择典型部位进行详图设计，要求详图能基本表达设计意图，并具有可操作性。按图例表示详图的构造层次、材料类型、尺度、连接方式并标注。详图应清楚表达以下部位的做法：

（1）扶手-栏杆-梯段的连接（临空扶手）；

（2）扶手-墙的连接（靠墙扶手）；

（3）栏杆细部构造及装修做法；

（4）踏步防滑条及装修做法；

（5）梯段和平台梁、梯斜梁和踏步板、梯斜梁和平台梁等处的位置关系及连接方式。

四、设计参考资料

1.楼梯预制构件（平台梁、梯段）的形式和尺寸，参见图平台梁、梯段参考尺寸。

2.平台板的形式和尺寸，参见题目4课程设计的图预制楼板、大梁、过梁参考尺寸。

3.楼梯栏杆和扶手形式，参考图楼梯栏杆和扶手形式。

4.楼梯栏杆和踏步连接构造，参见图楼梯栏杆和踏步连接构造。

5.扶手断面、踏步防滑及五金配件，参见图扶手断面、踏步防滑及五金配件。

五、设计方法和步骤

1.根据楼梯间的开间、进深、层高计算每层楼梯踏步高和宽，楼梯长度和宽度，以及平台宽度。

注意：双跑楼梯每层步数最好取偶数，如3m层高取18步，步高为166.6mm，总高误差小于5mm，可在施工中调整。

2.根据上述尺寸画出楼梯底层、二层及顶层平面图的草图。
