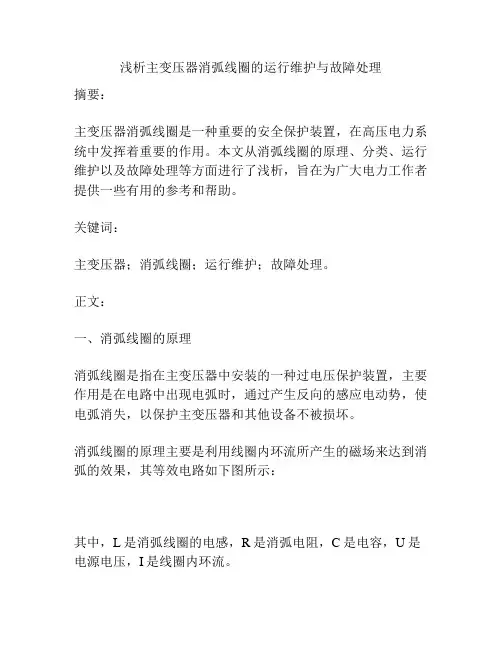

浅析主变压器消弧线圈的运行维护与故障处理

浅析主变压器消弧线圈的运行维护与故障处理摘要：主变压器消弧线圈是一种重要的安全保护装置，在高压电力系统中发挥着重要的作用。

本文从消弧线圈的原理、分类、运行维护以及故障处理等方面进行了浅析，旨在为广大电力工作者提供一些有用的参考和帮助。

关键词：主变压器；消弧线圈；运行维护；故障处理。

正文：一、消弧线圈的原理消弧线圈是指在主变压器中安装的一种过电压保护装置，主要作用是在电路中出现电弧时，通过产生反向的感应电动势，使电弧消失，以保护主变压器和其他设备不被损坏。

消弧线圈的原理主要是利用线圈内环流所产生的磁场来达到消弧的效果，其等效电路如下图所示：其中，L是消弧线圈的电感，R是消弧电阻，C是电容，U是电源电压，I是线圈内环流。

二、消弧线圈的分类根据其结构和安装位置的不同，消弧线圈可以分为内式消弧线圈和外式消弧线圈两种。

内式消弧线圈是安装在主变压器的高压侧中性点上的一种过电压保护装置，其结构如下图所示：内式消弧线圈一般由消弧线圈本体、保护箱、隔离变压器和接地开关等部分组成，当负载电流发生过电流或过电压时，内式消弧线圈就能起到保护作用。

而外式消弧线圈则是安装在主变压器附近的一种过电压保护装置，其结构如下图所示：外式消弧线圈一般由消弧线圈本体、保护箱、隔离变压器和接地开关等部分组成，当负载电流发生过电流或过电压时，外式消弧线圈通过产生反向的感应电动势来消除电弧。

三、消弧线圈的运行维护（一）消弧线圈的检查1. 检查消弧线圈的外观是否受损或变形。

2. 检查消弧线圈接线紧固是否良好。

3. 检查消弧电阻的电阻值是否在规定范围内。

4. 检查消弧线圈的隔离性能是否正常。

（二）消弧线圈的保养1. 定期进行清洗、维护。

2. 经常检查消弧线圈的绝缘状态。

3. 根据消弧线圈的监测系统得到的数据，判断其运行状态。

（三）消弧线圈的更换当消弧线圈出现故障时，一定要及时更换。

更换步骤如下：1. 断开消弧线圈的电源。

2. 拆卸保护箱和消弧线圈。

消弧线圈的运行与维护

消弧线圈的运行与维护一、消弧线圈的作用消弧线圈是在变压器中性点与大地之间装设的感性负载。

35KV及下电力系统一般采用中性点不接地运行方式，当35KV和10KV线路较长，系统发生单相接地时，接地电容电流较大，会在接地点形成间隙性电弧，并产生内部过电压，危及设备绝缘。

消弧线圈的作用是补偿系统发生单相接地时产生的电容电流，使故障点流过尽可能小的电流。

二、消弧线圈的正常运行1.系统正常时，它基本处于无压状态，油色、油位正常，各连接部分完好。

2.系统发生单相接地时，如属完全金属性接地，则它基本处于相电压下运行，此时油色、油位正常，声音连续均匀，各连接部分完好且不过热。

三、消弧线圈的异常运行1.油位异常渗漏油造成油面过低时，应补充油。

补油应在系统正常时拉开变压器中性点隔离开关，并做好安全措施后进行。

2.油温过高系统发生单相接地时，消弧线圈带负荷运行。

此时应对消弧线圈上层油温加强监视，使其不超过95℃。

并注意运行时间不应超过铭牌规定的允许时间。

若在规定时间内油温不断升高，甚至从油枕中喷出，则可能是消弧线圈内部发生故障，如匝间短路、铁芯多点接地、分接开关接触不良等，此时应停运接地线路，在接地消失后，将消弧线圈退出，修理后投入运行。

3.套管闪络放电或本体内部有放电声（1）套管闪络放电多是由于表面脏污，绝缘降低形成。

在系统正常时，应退出消弧线圈，清扫后投入运行。

（2）本体内部放电多是分接开关接触不良，产生放电火花。

在不太严重的情况下可继续运行，但要加强监视，等系统正常后再做处理。

若放电声很响，油温急剧上升，应立即回报并将消弧线圈退出运行。

四、消弧线圈动作的处理电网内发生单相接地，串联谐振及中性点位移电压超过整定值时，消弧线圈动作。

此时“消弧线圈动作”光字牌亮，警铃响，中性点位移电压表及补偿电流表指示增大，消弧线圈本体指示灯亮。

若为单相接地故障，则绝缘监视电压表指示接地相电压降低或为零，未接地两相电压将升高或至线电压。

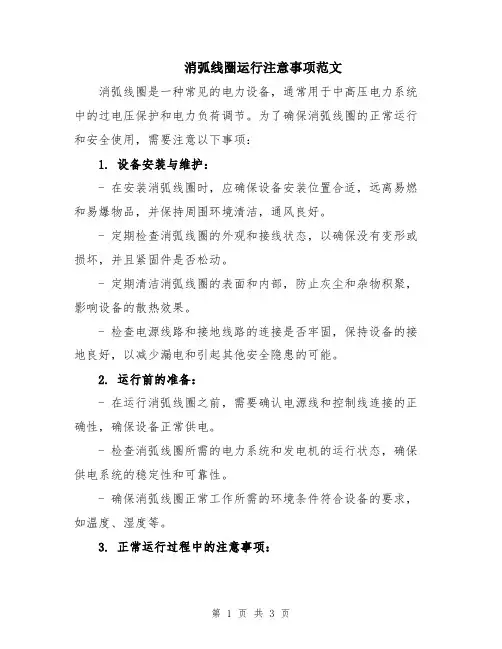

消弧线圈运行注意事项范文

消弧线圈运行注意事项范文消弧线圈是一种常见的电力设备，通常用于中高压电力系统中的过电压保护和电力负荷调节。

为了确保消弧线圈的正常运行和安全使用，需要注意以下事项：1. 设备安装与维护：- 在安装消弧线圈时，应确保设备安装位置合适，远离易燃和易爆物品，并保持周围环境清洁，通风良好。

- 定期检查消弧线圈的外观和接线状态，以确保没有变形或损坏，并且紧固件是否松动。

- 定期清洁消弧线圈的表面和内部，防止灰尘和杂物积聚，影响设备的散热效果。

- 检查电源线路和接地线路的连接是否牢固，保持设备的接地良好，以减少漏电和引起其他安全隐患的可能。

2. 运行前的准备：- 在运行消弧线圈之前，需要确认电源线和控制线连接的正确性，确保设备正常供电。

- 检查消弧线圈所需的电力系统和发电机的运行状态，确保供电系统的稳定性和可靠性。

- 确保消弧线圈正常工作所需的环境条件符合设备的要求，如温度、湿度等。

3. 正常运行过程中的注意事项：- 在消弧线圈运行期间，要时刻关注设备的工作状态和指示灯的显示，发现任何异常情况及时采取措施。

- 在设备运行过程中，要避免在设备上堆放或靠近易燃物品，以防发生火灾或爆炸。

- 在设备运行时，保持设备周围的通风良好，不要堵塞散热孔或排气孔，以确保设备的散热效果。

- 要定期检查设备的接线状态，确保接线端子紧固可靠，以防接触不良或松动引起的电气故障。

- 定期检查设备的绝缘状况，以确保绝缘电阻满足要求，防止漏电导致的意外伤害。

4. 异常情况的处理：- 如果发现消弧线圈存在明显的异常现象或发生故障，应立即切断设备的电源，避免继续使用可能导致更大的危险。

- 在排除故障时，应由专业人员进行维修，切勿私自拆卸设备或进行不具备相关知识和经验的操作。

- 如果发现设备损坏或不能正常工作，应及时与供应商或售后服务人员联系，寻求专业的帮助和建议。

5. 安全操作规范：- 在使用消弧线圈时，必须遵守操作规范，不能超过设备的额定工作电压和电流范围。

消弧线圈成套装置安装验收和检修

a)配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器保护接地的接地装置的接地电阻符合本标准5.3.1要求时，低压系统电源接地点可与该变压器保护接地共用接地装置。
b)配电变压器高压侧工作于低电阻接地系统，当该变压器的保护接地接地装置的接地电阻符合式 (5)的要求，且建筑物内采用(含建筑物钢筋的)总等电位联结时，低压系统电源接地点可与该变压器保护接地共用接地装置。
包箍使用铜螺丝
使用铜螺丝避免短路环流
24
电缆外皮保护接地
25
绝缘子支撑
铜牌铝排长度大于1.5米要求加绝缘子支撑，安全距离不够要求加强绝缘支撑
26
外观颜色检查
三相铜排电缆头相色检查，另外检查中性线、接地铜排电缆、地网相色（兰色，黄绿相间，地网黑色）
Pk屏颜色符合技术协议要求，和其他PK屏色差小
大、小修、临检项目明细
绕组检查及绝缘测试。引线检查。绝缘支架检查。铁芯及夹件检查。压钉检查。有载分接开关检查。油箱检查。储油柜检查。套管检查。
大、小修、临检项目明细
阀门检查。吸湿器检查。压力释放阀（安全气道）检查。温度计检查。阻尼电阻的检查。调容柜的检查。滤波控制箱的检查。助磁控制箱的检查。自动消弧控制系统的检查和测试。
配电变压器接地要求（户外）
7.2 接地装置的接地电阻和总等电位连接
7.2.1 向B类电气装置供电的配电变压器安装在该建筑物外时，低压系统电源接地点的接地电阻应符合下列要求：
a)配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统，当该变压器的保护接地接地装置的接地电阻符合式(8)要求且不超过4Ω时，低压系统电源接地点可与该变压器保护接地共用接地装置。

消弧线圈运行注意事项

消弧线圈运行注意事项消弧线圈运行是一项重要的工作，在操作过程中需要特别注意一些事项，以确保安全、高效地完成工作任务。

本文将介绍消弧线圈运行的注意事项，并给出相关的具体操作指南。

一、设备检查与准备在使用消弧线圈之前，必须进行设备检查与准备工作。

具体包括以下几个方面：1. 完整性检查：检查消弧线圈是否完好，并且没有损坏或缺陷。

2. 电源检查：确保消弧线圈的电源连接正常，并接地可靠。

3. 仪表检查：检查仪表是否正常工作，如电压表、电流表、频率表等。

4. 保护装置检查：检查保护装置是否正常，确保在故障情况下能及时切断电源。

5. 通风检查：确保消弧线圈所在的空间通风良好，防止过热或引起火灾。

二、安全操作1. 穿戴个人防护装备：在进行消弧线圈运行之前，必须穿戴个人防护装备，包括绝缘手套、绝缘鞋、眼罩、耳罩等。

2. 遵循操作规程：严格按照操作规程进行操作，不得随意更改操作参数或操作步骤。

3. 警示标志：清楚地标明警示标志，以提醒自己及他人注意消弧线圈的危险性。

4. 禁止触摸：绝对禁止在运行中触摸消弧线圈的任何部分，以免造成电击或其他伤害。

5. 定期检查：定期检查消弧线圈的工作状态，确保设备的正常运行。

三、操作步骤根据消弧线圈的不同类型和工作任务不同，具体操作步骤会略有差异。

以下是一般操作步骤的一个简要介绍：1. 开始前准备：确保设备正常工作，将消弧线圈接地，确认工作区域没有杂物或障碍物。

2. 设置参数：根据工作需要，设置消弧线圈的电压、电流、频率等参数。

3. 连接设备：将待处理的电路与消弧线圈连接好，确保连接牢固可靠。

4. 开始运行：启动消弧线圈，观察仪表，确保电压、电流和频率等参数符合要求。

在调整过程中要逐渐增加电流和电压，以避免突然间的大电流冲击。

5. 检查输出：观察输出是否符合要求，如电压是否稳定、频率是否正常。

可以通过连接负载来测试输出。

6. 结束工作：当完成工作或需要停止消弧线圈时，先将电流、电压调整至最小值，然后关闭电源。

消弧线圈运行规程

6KV消弧线圈装置运行规程海南基地2023年11月目录1. 总则........................................... 错误!未定义书签。

2. 引用原则....................................... 错误!未定义书签。

3. 系统图及有关术语阐明........................... 错误!未定义书签。

4. 运行巡检项目及规定............................. 错误!未定义书签。

4.1. 平常巡检项目和规定............................. 错误!未定义书签。

4.2. 定期巡检项目和规定............................. 错误!未定义书签。

5. 消弧线圈装置旳平常维护......................... 错误!未定义书签。

6. 消弧线圈装置旳操作............................. 错误!未定义书签。

6.1. 消弧线圈装置旳倒闸操作......................... 错误!未定义书签。

6.1.1. 由运行转热备................................ 错误!未定义书签。

6.1.2. 由热备转冷备................................ 错误!未定义书签。

6.1.3. 由冷备转检修................................ 错误!未定义书签。

6.1.4. 由检修转冷备................................ 错误!未定义书签。

6.1.5. 由冷备转热备................................ 错误!未定义书签。

6.1.6. 由热备转运行................................ 错误!未定义书签。

消弧线圈的运行与维护

消弧线圈的运行与维护1 消弧线圈的作用消弧线圈的主要作用，是在电力系统发生单相永久性接地时，在接地点，消弧线圈供出的电感电流抵消和补偿了单相接地电容电流，使接地点残流很小，且接地点电压恢复速度很慢，从而接地点不易起弧，使电弧自行熄灭。

这样就可以消除由接地点间歇性电弧引起的过电压，对设备和人身非常安全，又可以不间断供电。

另外，由于消弧线圈的使用，还可以根除铁磁谐振过电压。

消弧线圈正确运行又可以消除电力系统正常运行时的参数谐振过电压等。

消弧线圈的使用，越来越受到人们的重视。

2 消弧线圈的构成和各部分的功能2.1 接地变压器接地变压器的作用是在系统为△型接线时，引出中性点用于加接消弧线圈，该变压器采用Z型接线。

接地变除可带消弧线圈外，也可带二次负载，可代替所用变，从而节省投资费用。

2.2 消弧线圈1）消弧线圈的调流方式：一般分为5种，即：调隙式、调匝式、调容式、偏磁式、调节可控硅的导通角。

2）消弧线圈的补偿方式：一般分为过补、欠补、最小残流3种方式可供选择。

2.3 调谐自动调谐是整套技术的关键部分，所有的计算和控制由它来实现，控制器实时测量出系统对地的电容电流，由此计算出电网当前的脱谐度ε，当脱谐度偏差超出预定范围时，通过控制回路调节输出电感电流，直至脱谐度和残流在预定范围内为止。

2.4 隔离开关、电压互感器隔离开关安装消弧线圈前，用于投切消弧线圈，由于消弧线圈内的电压互感器不满足测量精度，需另设中性点电压互感器测量中性点电压。

3 消弧线圈的配合补偿方式单母线分段接线方式时，两台消弧线圈分别接入两段母线上，母线分段运行，任一条母线发生接地故障时，该母线接入的消弧线圈就动作起到补偿作用。

当两段母线的母联开关合上，两条母线作单母线运行时，其两条母线上接入的两台消弧线圈就存在配合补偿的问题，综合现有的消弧线圈配合补偿方式，分为三种：1）一台固定补偿，一台追踪补偿。

2）两台分别追踪补偿一半电容电流。

3）一台追踪补偿，一台不补偿。

6-10kv消弧线圈设备运行检修规定

封面作者：PanHongliang仅供个人学习消弧线圈运行维护和检修管理规定1.总则1.1 为了加强消弧线圈设备管理、运行维护管理和检修管理,特制定本规定. 1.2 本规定消弧线圈设备是指消弧线圈成套设备,主要包括接地变压器、消弧线圈、有载开关、隔离刀闸、PT、MOA、控制器、阻尼电阻、组合柜等设备.1.3 本规定编制依据：1.3.1 国家电力行业标准(DL/T620-1997) 《交流电气装置地过电压和绝缘》；1.3.2国家电力行业标准(DL/T572-95) 《电力变压器运行规程》；1.3.3国家电力行业标准(DL/T574-95) 《有载分接开关运行维修导则》；1.3.4国家电力行业标准(DL/T596-1996) 《电力设备预防性实验规程》1.3.5国家电力行业标准(DL/T684-1999) 《继电保护》；1.3.6国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.7国家标准（GB/T 6451-1999）《三相油浸式电力变压器技术参数和要求》1.3.8国家标准(GB 10229-88) 《电抗器－消弧线圈》1.3.9国家电力公司国电发[2000]589号《防止电力生产重大事故地二十五项重点要求》（2000）；1.3.10厂家说明书《消弧线圈用CF、CV 型复合式有载分接开关使用说明书》上海华明《BPKI200-10/35型干式真空开关有载分接开关使用说明书》双城开关《MFKI120-10/35型干式空气有载分接开关使用说明书》吴江芦墟1.4 公司系统所属各供电公司、高压运行部、变电检修公司分管运行、检修工作地各级领导、变电运行、变电检修专职和变电站值班人员、开关检修人员以及工程建设管理部门、设计部门、施工单位均应熟悉本规定,并认真贯彻执行.1.5 本规定由生产运营部负责解释.2．目地和构成2．1装设消弧线圈地目地2.1.1电力行业标准DL/T 620-1997《交流电气装置地过电压保护和绝缘配合》规定：3kV～10kV不直接连接发电机地系统和35kV、66kV系统,当单相接地故障电容电流不超过下列数值时,应采用不接地方式；当超过下列数值又需在接地故障条件下运行时,应采用消弧线圈接地方式：a)3kV～10kV钢筋混凝土或金属杆塔地架空线路构成地系统和所有35kV、66kV系统,10A.b)3kV～10kV非钢筋混凝土或非金属杆塔地架空线路构成地系统,当电压为：1)3kV和6kV时,30A；2)10kV时,20A.c)3kV～10kV电缆线路构成地系统,30A.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%.2.1.2消弧线圈对减小故障点地残余电流、抑制间歇性弧光过电压及谐振过电压有较明显地效果,对保证系统安全供电能起到显著地作用.消弧线圈接地故障电流不宜超过10A.必要时可将系统分区运行.消弧线圈宜采用过补偿运行方式.消弧线圈接地系统,在正常运行情况下,中性点地长时间电压位移不应超过系统标称相电压地15%. 2.1.3消弧线圈自动补偿装置能在线测量系统地电容电流,根据预先设定地系统脱谐度或残流,自动调整消弧线圈地档位,对系统电容电流进行预补偿.幷能自动打印、记录系统单相接地地时间以及各种参数,并能通过综合自动化系统将各种遥信遥测等信息及时传输至中心站.2．2消弧线圈自动补偿装置地基本构成一次设备：接地变压器（可带所用变）、消弧线圈（带有载分接开关）、阻尼电阻及控制器、中性点PT、CT、避雷器、隔离刀闸等；控制设备：微机调节器、自动调谐控制屏（PK屏）等.3．职责分工3.1技术管理：生技处/部/科3.2日常运行管理：调度及运行部门、变电工区3.3一次设备维护：高压实验3.4控制设备维护：继电保护4．消弧线圈设备运行中注意事项4.1在系统电容电流超过10A时消弧线圈及自动补偿装置应投入运行；正常情况下应投入自动运行状态；消弧线圈和其它电气设备一样,由调度实行统一管理,操作前必须有当值调度员地命令才能进行操作；禁止将一台消弧线圈同时接在两台接地变压器（或变压器）地中性点上.4.2消弧线圈自动调谐装置应具备数据通信接口与站内监控系统相连接.在后台机及中心监控站应具备消弧线圈地档位指示、系统地电容电流值、脱谐度,接地变中性点地电压值、电流值,接地点残流等遥测和手动或自动调谐,单独运行或并联运行,分接头到头,分接头到底,接地信息,计算有误,装置拒动等遥信. 4.3系统地脱谐度应设置在2～16％（可调节）地范围,或将接地点地残流设置在5A左右,且宜采取过补偿方式,特殊情况下也可以在系统欠补偿或全补偿下运行.4.4系统单相接地时严禁操作消弧线圈地隔离开关以及消弧线圈地调压开关.投入或退出消弧线圈时应注意操作顺序,即消弧线圈地单相隔离开关有闭锁装置时可直接操作；无闭锁时投入消弧线圈,应观察在现场地接地指示灯,有接地指示时不可操作隔离刀闸.4.5两段母线均装有消弧线圈地变电站并列运行时,应将两台消弧线圈设置成主-从关系.其中将母联开关地辅助接点引入调谐装置地变电站,消弧线圈自动补偿装置会自动作主动和从动运行.没有条件引入母联开关位置接点地变电站,联机采用碰撞理论,应考虑将1号与2号时间参数错开一分钟.当并列运行为正常工作方式时,也可在合排运行后将其中一台或电容电流偏小地一台消弧线圈地置为手动调节状态.对于一边为手动调节,一边为自动调节方式时,可以不管,让自动调闸式消弧线圈自动寻找谐振点；当自动调节地消弧线圈调到极限档位时,应调节手动式消弧线圈地位置,确保自动调节式在中间档位；对于一边有消弧线圈,一边没有消弧线圈地两个系统连接,不用管. 4.6当出现两个或以上变电站拉手运行时,消弧线圈仍应投入运行,运行注意事项请参考上述第5条,可以采用碰撞方式或一台自动运行其他手动运行地方式.当出现由外站电源供进母线并转供其他负荷时,消弧线圈仍应投入运行,应将电容电流较小地一台置为手动调节状态.4.7如控制装置显示分接头到头（表示补偿电流不够）,消弧线圈仍应照常投入运行；如控制装置显示分接头到底（表示补偿电流过大）,则应检查此时电容电流和残流地数值,若电容电流大于残流值,则消弧线圈继续投入运行；若电容电流小于残流值,则应将消弧线圈退出运行.同时向生运部汇报.4.8调度、运行值班人员应知晓整套设备地基本功能,运行值班人员应熟知微机调节器地面板操作以及巡视内容：脱谐度及残流是否在设定地范围以内；有载调压开关地档位及动作次数（累计值）；接地变中性点电压是否正常（一般不超过15％相电压）；微机调节器上地电源指示灯是否正常；是否能正确打印接地时地各种参数；以及接地变压器、消弧线圈运行是否正常；如是负荷开关控制接地变加熔丝保护,还应经常检查熔丝地熔断情况,在操作、或系统发生接地后必须进行检查.4.9运行人员在巡视时发现装置故障或异常应立即向调度及检修部门汇报.如果是一次设备问题,则将消弧线圈停用；如果是自动补偿装置出现异常或故障,调度人员发令将消弧线圈自动补偿装置置为手动调节状态,档位维持在自动补偿装置故障前地状态. 4.10对于油浸式设备在日常巡视中必须注意A、运行无杂音；B、油位应正常,油色透明不发黑；C、应无渗油和漏油现象；D、套管应清洁、无破损和裂纹；E、引线接触牢固,接地装置完好；F、吸湿剂不应受潮；G、上层油温应正常；H、表计指示准确.对于消弧线圈本身地部分报警信号地处理：A．温度报警信号：作为报警信号,一般消弧线圈允许温升为75K,设置报警温度为55K,则温度定值为55K+40℃=95℃（一般可以设为80-100）.B．瓦斯报警信号：轻瓦斯作为报警信号,重瓦斯作为跳闸信号；由于35kV 系统地消弧线圈是通过中性点隔离刀闸接在主变地中性点上,不能直接跳开主变（有时可能为110Kv、220kV）,但隔离刀闸又不能带负荷操作；建议可以在中性点加装单相真空短路器（当重瓦斯动作时跳开）,额定电压可以采用35/√3或者35kV电压等级.4.11运行值班人员应注意收集、保存系统接地时微机调节器地发出信号以及打印数据,必要时报送局生运部.A、系统发生单相接地时,禁止操作或手动调节该段母线上地消弧线圈；B、系统发生单相接地时,禁止关闭控制器,及断开控制器地交直流电源.C、拉合消弧线圈与中性点之间单相隔离开关时,如有下列情况之一时禁止操作：a、系统有单相接地现象,已听到消弧线圈地嗡嗡声；b、中性点位移电压大于50%相电压.c、发生单相接地必须及时排除,接地时限一般不超过2小时；D、发生单相接地时,有条件时应监视并记录下列数据：a、接地变和消弧线圈运行情况；b、阻尼电阻控制器运行情况；c、PK屏面板上,电阻短接指示灯；d、微机调谐器显示参数：电容电流、残流、脱谐度、中性点电压和电流、档位和调容柜接触器动作次数等；e、单相接地开始和结束时间；f、单相接地线路及单相接地原因；g、天气状况. 5．设备地验收、投运5.1设备验收5.1.1资料交接：《运行规程》《定值整定》《现场调试报告》（交给用户完整地调试报告,应体现实验工程是否合格、是否可以投运）.5.1.2检查备品备件是否齐全5.1.3一二次设备铭牌应齐全、正确、清楚5.1.4一二次设备接线正确、牢靠(要注意从用户高压开关柜到接地变一次高压电缆是否接错,特别是有两套设备时)同时调整接地变地2.5%地抽头,干式带所用变ABC分别为2、3、3,干式不带所变可为1、2、2；对于油浸式也要注意调整接地变不对称抽头；由于各个厂家习惯不同可能档位也不同；总之要求调整为不对称为1%-2.5%,对于5%地抽头要慎重对待.5.1.5调档实验,最高档不能上调、最低档不能下调5.1.6模拟实验、包括拉电容和并联实验5.1.7电阻保护实验5.1.8通讯测试（校验每一个参数、特别是软遥信）5.1.9三遥测试5.1.10接地（选线）实验5.1.11写验收报告5．2投运步骤5.2.1检查确认一次、二次设备正常,接线准确；符合安全规程.5.2.2确认保护交直流电源均已送上,对于交直流双重保护地装置,一定要把电源失电信号远传到RTU或光字排上5.2.3测量开口三角电压5.2.4打开控制器面板地电源开关5.2.5调度下令定值整定,消弧线圈放在中间档位5.2.6接地变地冲击实验2-3次后（中性点隔离刀闸断开）,断开接地变.5.2.7合上中性点隔离刀闸.5.2.8合上接地变地开关；5.2.9进入程序菜单后,先设为手动控制,手动下调或上调一档后,再设为自动控制即可；观察装置能否自动调节,观察装置地计算是否稳定.5.2.10确定装置运行在哪一档,如在第一档则可能电容电流太小,确定是否需要投运,如果在最高档位运行,则表示容量太小,应和用户确定解决方案.5．3自动调谐地检测5.3.1人为调档离开谐振点,看装置能否自动返回5.3.2调一档间隔地时间5.3.3投切线路观察系统能否自动跟踪（有条件时）5.3.4联机实验,观察计算数据是否正确,档位是否正确,主从机关系地确定5.3.5有条件时,可以做金属接地实验,检验装置计算电容电流地准确性（包括残留）,可以用几种方法进行比较；进一步可以做选线地实验,也可以检测电阻保护动作地可靠性和短接时间.6．维护、检修、预试地工程及周期原则：A.检修和预试地周期一般跟随主变.B．设备地维护应按制造厂家地规定进行,无制造厂家规定时可参照相应标准.C．设备维护、检修包括：定期维护检查（小修）、临时检查（临修）及大修.一般情况下每隔1-2年进行机构小修维护,每隔5-6年机构大修一次；只有当运行时间较长（10年以上）且生产厂家有明确规定需要时,或运行中出现事故、重大异常情况时,方考虑进行解体大修.6.1维护、检修6.1.1设备定期维修检查（小修）,除操动机构外,内容包括：A．对设备进行详细地维修检查,清扫设备本体,处理漏油或某些缺陷B．检查有载开关开关：过渡电阻、过渡波形、动作时间、动作地灵活性、开关地磨损、各部分密封及渗、漏油情况情况、极限位置地电气机械闭锁性能.C．检查绝缘电阻、绕组直流电阻,压比、流比.工频耐压实验、感应耐压实验D．局放实验、零序阻抗、阻抗电压、各种损耗E．检查或校验温度计、气体继电器、压力释放器.F．绝缘油地耐压,油色普分析G．检查接地装置.6.2 电气实验6.2.1消弧线圈预防性实验工程A．交流耐压实验；B．绕组直流电阻测量（包括每档、PT）C．绕组所有分接地压比实验D．辅助回路绝缘实验；E．绝缘电阻、电容量和tgδ、局放实验F．主回路及辅助回路耐压实验；G．温度计、气体继电器、压力释放器校验（或调整）,机械安全阀校验；H．油色普分析,绝缘油实验I．分接开关维修周期（参考电抗器和变压器,一般跟随主变）6.2.2 接地变地预防性实验A．上述消弧线圈地要求同样应满足B．每一档地直流绕组电阻C．每一档地变比（按出厂报告做实验）D．零序阻抗、阻抗电压、空载电流、空载损耗、负载损耗E．核相6.2.3 有载开关地预防性实验A．检查动作顺序,动作角度B．操作实验：变压器带电时手动操作、电动操作、远方操作各2个循环C．检查和切换测试：测量过渡电阻地阻值、测量切换时间、检查插入触头、动静触头地接触情况,电气回路地连接情况、检查单、双数触头间放电间隙D．切换开关室绝缘油实验E．二次回路绝缘实验F．分接开关维修周期a.有载调压变压器大、小修地同时,相应进行分接开关地大、小修.b.运行中分接开关油室内绝缘油,每6个月至1年或分接变换2000～4000次,至少采样1次.c.分接开关新投运1～2年或分接变换5000次,切换开关或选择开关应吊芯检查一次.d.运行中地分接开关,每1～2年或分接变换5000～1万次或油击穿电压低于25kV时,应开盖清洗换油或滤油1次.e.运行中分接开关累计分接变换次数达到所规定地检修周期分接变换次数限额后,应进行大修.如无明确规定,一般每分接变换1～2万次,或3～5年亦应吊芯检查.f.运行中分接开关,每年结合变压器小修,操作3个循环分接变换.g.如果有厂家说明书,请参照厂家地说明书要求.6.2.4 消弧线圈交接、大修实验工程见表5中序号1、2、3、4、6、7、9、22,装在消弧线圈内地电压、电流互感器地二次绕组应测绝缘电阻(参照表5中序号24)；定期实验工程见表5中序号1、2、3、4、6.6.2.5接地变交接、大修实验工程见表5中序号2、3、6、7、9、15、16、22,其中15、16项适用于更换绕组时进行；定期实验工程见表5中序号3、6、7.6.2.6 其他地见(DL/T596-1996) 《电力设备预防性实验规程》地6.4、6.5、6.6、6.7、6.9、6.10.6．3 其他一次设备地定期校验、实验6.3.1 阻尼电阻箱：直流电阻、交流耐压、接地电阻、绝缘电阻、外观性能.6.3.2 PT：直流电阻、绝缘电阻、交流耐压、变比、tgδ(20kV及以上)、空载电流测量、密封检查、绝缘油击穿电压6.3.3 MOA：绝缘电阻、直流1mA电压(U1mA)及0.75U1mA 下地泄漏电流6.3.4 隔离开关：交流耐压实验、支持绝缘子及提升杆地绝缘电阻、二次回路地绝缘电阻、操动机构地动作情况、导电回路电阻测量6.3.5 组合柜：通风、除湿、防雨、防尘、防凝露性能检查、温度控制性能检查、交流耐压实验、辅助回路和控制回路绝缘电阻和交流耐压、隔离开关及隔离插头地导电回路电阻、隔离开关地操作灵活性能、检查电压抽取(带电显示)装置、五防性能检查.（内部绝缘子和套管参照相关标准）6.3.6 电容器：极对壳绝缘电阻、电容值、渗漏油检查、极对壳交流耐压6.3.7 一次接地：接地电阻、连接处连接情况6.3.8 校验周期：跟随消弧线圈等一次设备6.4 二次设备定期检验6.4.1 调档实验（1-N,N-1）6.4.2 模拟实验（参照厂家说明书）6.4.3 阻尼电阻地保护校验值（参考厂家说明书）6.4.4 三遥校验6.4.5 选线校验6.4.6 接地变保护校验：过流速断地保护定值,保护实验6.4.7 二次回路：绝缘电阻、交流耐压、接线端子连接性能、6.4.8 相序检查：更换电源时或电源接线6.4.9检修周期：交接时、大修时、更换二次线时7.设备评级和缺陷管理消弧线圈设备评级和缺陷管理按有关规定进行.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理。

消弧线圈运行注意事项范本（2篇）

消弧线圈运行注意事项范本消弧线圈是一种重要的电力设备，在电力系统中起着关键的作用。

然而，由于其高压高能的特性，使用消弧线圈需要特殊的注意事项。

本篇文章将介绍消弧线圈运行的注意事项，以提高其安全运行和有效性。

1. 装置环境的要求：消弧线圈应安装在干燥、通风和无腐蚀性气体的场所，避免灰尘和湿气积聚，以防止设备短路和腐蚀。

同时，消弧线圈周围不应有易燃和易爆物质。

2. 维护检查：定期检查消弧线圈的外部和内部组件，确保其正常运行和安全性能。

如有必要，清洁或更换磨损、老化的零配件。

此外，应及时排查可能引起故障的破损或松动的连接部件，并做好记录。

3. 防雷保护：在安装消弧线圈时，应注意周围的防雷措施，以避免由于雷击所引起的电力突变。

使用合适的避雷器或隔离器，以保护消弧线圈免受雷击和过电压的损害。

4. 电源的选择：在选择供电源时，应确保其稳定性和可靠性。

电源的输入参数应与消弧线圈的要求相匹配，以免发生供电不足或过载的情况。

5. 线圈冷却：消弧线圈在运行过程中会产生大量的热量，需要进行有效的冷却。

正确选择和维护冷却系统，保证系统能够持续而稳定地工作。

必要时，可以使用外部冷却介质或添加冷却介质，以保持适当的温度。

6. 运行参数的控制：在使用消弧线圈时，应定期监测和调整运行参数，确保其工作在可靠和高效的状态。

这些参数包括消弧时间、电流强度、电压和电弧稳定性等。

7. 警告标识：应在消弧线圈的附近设置清晰可见的警告标识，提醒人们注意安全。

标识应包括对消弧线圈的使用限制、危险性和紧急情况的处理方法等信息。

8. 人员培训：所有操作消弧线圈的人员都应经过专业的培训，并了解操作规程和应急措施。

他们应了解设备的工作原理、常见故障和安全操作方法，以减少人为错误和事故的发生。

9. 紧急处理：在发生紧急情况时，应立即采取相应的应急措施，并及时报告相关人员。

在需要进行维修和检修时，应按照相关的操作规程进行，并在确保安全的前提下进行修复。

10. 记录和报告：对于消弧线圈的日常维护、检修和故障处理，应及时做好记录和报告。

浅谈消弧线圈的在电网中的应用和运行维护

浅谈消弧线圈的在电网中的应用和运行维护摘要消弧线圈广泛应用于110kV及以上的中性点非直接接地的电力系统中，本文简单介绍了消弧线圈的装设目的、补偿方式、基本结构、安装位置、启运验收、运维操作、故障异常处理等内容。

【关键词】消弧线圈；补偿方式；运行维护；故障异常处理1 关于消弧线圈的基本知识1.1 消弧线圈的装设目的电力系统发生单相接地故障时，中性点装设的消弧线圈会产生电感电流，该电流与流经接地点的电容电流在相位上相差180°，两者相互作用，使电容电流减小。

可以防止接地故障电流过大，在接地点产生间歇性电弧，引起高频振荡过电压。

防止过电压造成PT烧坏、避雷器爆炸、损坏电缆绝缘引起相间短路事故，影响电网安全运行。

所以在我国当35kV、10kV电网发生单相接地故障时，接地电容电流超过10A，3～6kV电网超过30A时，就在系统中性点装设消弧线圈，补偿接地故障时的容性电流，使接地时故障电流减小，减少弧光接地的几率，保证电网安全可靠运行。

1.2 消弧线圈的补偿类别消弧线圈一般有欠补偿、全补偿和过补偿三种不同的补偿方式。

（1）欠补偿：当消弧线圈的感抗大于线路容抗时，接地点的电感电流小于电容电流，补偿后的剩余电流中含有有功分量，也含有容性无功电流分量，剩余电流相位超前中性点零序位移电压，一旦电网发生因故障或改变运行方式，一部分线路退出运行后，系统中电容电流就会减少，就可能形成全补偿或接近全补偿的情况，使电网处于串联谐振状态，不能正常运行，因此电网通常不采用这种补偿方式。

（2）全补偿：当消弧线圈的感抗等于线路容抗时，接地点的电感电流等于电容电流，并且方向相反，两者完全抵消，剩余电流中仅剩数值很小的有功分量，并且相位与中性点的零序位移电压同相，此时电网处于谐振状态，不能正常运行，因此也不采用这种补偿方式。

（3）过补偿：当消弧线圈的感抗小于线路容抗时，接地点的电感电流大于电容电流，此时剩余电流中主要含有感性无功电流分量，它的相位滞后于中性点的零序性位移电压，流过故障点的电流减小，故障相接地电弧两端电压恢复速度变慢，使接地电弧易于熄灭。

变电站消弧线圈的运行维护与故障处理

变电站消弧线圈的运行维护与故障处理摘要:本文分析了10kV中性点不接地系统的特点，以及系统对地电容电流超标的危害，阐述了自动跟踪消弧线圈成套装置的工作原理和性能特点，结合工作经验，详述了消弧线圈运行要求及维护注意事项，以供参考。

关键词:变电站；消弧线圈核心故障。

在变电站系统中，10kV侧为中性系统，其路线通过树木，气候潮湿，单相接地故障多发生。

按照规定，单相接地故障允许继续运行，但电容电流会急剧增加，在电容电流大于10 a后，可以产生3.5倍的相电压电弧过电压，造成局部放电设备损坏的绝缘。

为了解决这一问题，在变电站低压侧安装消弧线圈是一种有效的措施。

1.消弧线圈的工作原理消弧线圈是一种可调节的电感线圈，有段铁芯与间隙。

其自身的伏安特性不容易饱和，在间隙铁芯线圈中，电弧抑制线圈的线圈和核心浸在绝缘油中，结构与变压器相似。

当电弧抑制线圈容量的正常工作时，IL提供了感应电流，并将电容电流的系统与Ic的反方向的电流系统相对应，最大偏移量在系统电容电流中，有效地消除了电容电流的危害。

无载电缆和消弧线圈电容电流：Ic = 0.1 * UP * L (2,1)式中:UP- grid line电压(kV)；L -电缆长度(公里)。

当使用消弧线圈时,补偿的优化模式通常是使用[2],即电容电流Ic小于感应电流的运行方式。

当Ic - IL < 0,Ic - IL││Id或更少,在规定范围内,消弧线圈没有调档。

如果地面电容发生变化，上述条件不满足，则应调整消弧线圈的接头，直至满足上述条件。

电弧抑制线圈容量的测定。

3 Q = K * UP/Ic) (2 - (2)式中:K-系数，超补偿1.35；Q-消弧线圈容量，kVA。

2.110kV变电站运行常见问题110kV变电站是现在运用最为广泛的电压,因而保证变电站正常作业非常重要。

这就需要剖析存在的各种问题,进而有用的进行改善和完善。

整体而言,110kv变电站常见问题有如下几个方面。

消弧线圈的运行维护及异常分析处理

消弧线圈的运行维护及异常分析处理摘要：消弧线圈利用其产生的电感电流与接地时容性电流相抵消，使接地点的电流降到最小，根据消弧线圈在系统中的特殊性，对其各种操作和异常有着严格的借定和要求，如分接开关的倒换、各种补偿方式下线路的停送电与倒换分接开关的顺序、以及一台消弧线圈从一台主变中性点倒换至另一台主变中性点运行、主变与消弧线圈同时停电的顺序、注意事项等。

另外对消弧线圈的异常处理进行了阐述。

关键词：消弧线圈；小电流接地系统；补偿方式；隔离开关；变压器0 引言在35-60kV的高压电网中，多采用中性点经消弧线圈接地的方式，如果消弧线圈能够正确运行，则是消除电网因雷击或其他原因而发生瞬时单相接地故障的有效措施之一。

由于该设备不象其它设备那样普遍被人所熟知，所以，对它的的操作和异常情况缺乏实际经验和判断处理能力。

为此我查找了相关资料，并结合生产实际，整理了一些有关消弧线圈的操作和异常处理方法。

帮助本工区人员提高解决实际问题的能力，进而正确判断和处理异常。

1 消弧线圈的工作原理在中性点不接地系统子中，单相接地电容电流超过规定数值时，电弧将不能自行熄灭，为了要造成故障点的自行灭弧条件，就应采取减小接地电流的措施，在变压器中性点与大地之间接入消弧线圈就可以减小接地电流，如图（a）在正常工作时，中性点的电流为零（假设电源对称，三相对地电容值相等）所以没有电流通过线圈，当某相（如C相）发生金属性接地时，则作用在消弧线圈两端的电压正是地对中性点电压Úc，并有电感电流ÍL通过消弧线圈和接地点，ÍL滞后与Úc90º。

接地点通过的电流是单相接地电容电流Íc（超前于Úc90°）和消弧线圈和电感电流ÍL的向量和，由于ÍL和Íc两者相差180°，所以在接地点ÍL和Íc起互相抵消作用（或叫补偿作用），其向量图如图（b）所示，如果适当选择消弧线圈电感（匝数），可使接地点的电流变得很小或等于零，在接地点就不致产生电弧以及由电弧所引起的危害。

消弧线圈成套装置的运行和维护2010003

• 电容电流小于50A时，残流小于5A； • 电容电流大于50A时，残流小于10A；

3.4 参数说明－脱谐度和残流
脱谐度和残流
把残流和脱谐度控制得太小其实没有实际意义，残流中包括补偿后的感性电流、有功分量、高次谐波三种分量，只控制其中的感性分量，对整个残流意义不大；装置采用预补偿方式，而且配有阻尼电阻，可以有效防止系统发生中性点电压升高，故该装置可以运行在过补偿、全补偿、欠补偿三种状态下。规程规定宜运行在过补偿状态；

3.3 相关定值的整定－接地变
D．高压侧零序过流保护：一般我们不使用； E．低压侧零序过电流保护：可以考虑作为后备保护，主要考虑到二次容量较小时，一次不能保护的备用手段；
时间配合：
速断保护，一般可以取0～0.2秒；过流保护，一般取0.8～1秒左右即可（取0.5秒容易误动）；
压力释放阀：报警使用；温度超温节点：一般作为报警使用，除非装置无法保护才考虑作为跳闸使用；

3.3 相关定值的整定－闭锁
柜门闭锁保护原则（组合柜）：
带电时不能开门（地刀或者断路器）；
• 组合柜电磁锁的闭锁：地刀的辅助节点作为闭锁保护； • 断路器的常闭节点作为闭锁保护；
2.3 消弧线圈的作用
系统名称
瑞典国家电力局奥地利电力系统科罗拉多公用事业公司巴登电厂
电压等级
22kV 110kV 13.8kV 20kV
发瞬时性故障生接 96％地 90% 故 80.5% 障 86～90%
83.3%
消弧线圈作用
密西根电力公司
34.5kV
摘自－－《NEUTRAL GROUBDING IN HIGH-VOLTAGE TRANSMISSION》 R.Willheim M.Waters

消弧线圈运行与维护

消弧线圈运行与维护摘要消弧线圈利用其产生的电感电流与接地时容性电流相抵消，使接地点的电流降到最小，本文首先介绍了消弧线圈的相关知识(消弧线圈的工作原理、补偿类别等)，然后分析了消弧线圈运行的现状，最后就消弧线圈维护方案作了探讨。

关键词消弧线圈；电容电流；1．消弧线圈工作原理消弧线圈是变电站的重要设备,装设在变电站配电网系统中性点上,属于电力系统中性点保护产品。

其主要用途:当电网发生单相接地故障后，提供电感电流，补偿接地电容电流，使接地电流减小，也使得故障相接地电弧两端的恢复电压速度降低，达到熄灭电弧的目的。

2．消弧线圈分类消弧线圈自动跟踪补偿装置有多种不同的分类方法，根据调节电感的方式可以分为:调匝式、直流偏磁式、相控式、调容式、调气隙式等;根据运行方式又可以分为:预调式和随调式二种。

调匝式消弧线圈其结构简单，是将绕组按不同的匝数抽出分接头，用有载分接开关进行切换，改变接入的匝数，从而改变电感量。

其特点是;一次设备简单，可靠性高，不会出现谐波电流:可控硅短接阻尼电阻方式，补偿电流不需要二次设备控制，即使没有控制电源仍然可以很好的补偿;补偿速度快:运行在预补偿状态，可以消除铁磁谐振，相对而言补偿范围不足。

调容式消弧线圈通过调节消弧线圈二次侧电容量大小来调节消弧线圈的电感电流。

二次绕组有电容接入后，根据阻抗折算原理，相当于主绕组两端并接了相同功率、阻抗为一定倍数的电容，使主绕组感抗增大，电感电流减小，因此通过调节二次电容的容量即可控制主绕组的感抗及电感电流的大小。

其主要不足是:调节电容器要承受大电流的冲击;投切开关会产生涌流和操作过电压;电热器电容泄漏;补偿速度慢等。

相控式消弧线圈它通过调节二次绕组中两个反向并接可控硅的导通角，来改变装置的等值阻抗，二次绕组作为控制绕组由2个反向连接的可控硅短路，可控硅的导通角由触发控制器控制，调节可控硅的导通角由0~180°之间变化，使可控硅的等效阻抗在无穷大至零之间变化，输出的补偿电流就可在零至额定值之间得到连续无极调节。

610kv消弧线圈设备运行检修规定

610kv消弧线圈设备运行检修规定一、设备运行规定1.1 装置检查1.每次运行前，必须检查610Kv消弧线圈设备的仪器与元件是否齐全，线路连接是否松动或脱落。

2.电缆连接必须牢固，接头外壳必须清洁，无明显异味和变异变形现象，并对设备接地进行检查，确认接地正常。

1.2 装置启动1.610Kv消弧线圈设备的运行必须由专业人员操作启动，禁止无专业知识人员进入机房或操作设备。

2.在正式启动前，必须按规定对仪表和设备进行校准和配合，确保设备运行规范、可靠、稳定。

3.启动过程中，必须注重仪表指示，检查各轮流开关是否正常，确保设备运行正常。

1.3 装置停机1.设备停机采用应急控制按键，保证安全穿越电压不大于10ms。

2.为保证设备停机前后的安全性，限定设备正常工作时，禁止随意切断电源。

二、设备检修规定2.1 定期检查1.对610Kv消弧线圈设备运行情况进行定期检查，每月至少检查一次。

2.检查内容应包括：开关操作是否灵敏、接线连接是否牢固，电源负载及其电流是否正常，电缆、水管是否漏水或有损伤等。

3.检查记录应详实可靠，检查结果应做出有效处理和记录。

2.2 加注润滑剂1.610Kv消弧线圈设备的扇形变压器，在冬季使用过程中要注意加注适量的润滑油，防止机器在偏冷部位出现卡的现象。

2.加注润滑油应该严格按照规定的时间和质量，并及时更换润滑油。

2.3 保养1.保养应根据要求交由专业维修人员完成。

2.保养前需清理维修区域，防止影响设备正常运行。

三、设备维修规定3.1 维护1.长时间停机或机器在冬天长时间不使用后，机器运行前必须做好设备维护工作。

2.维护前先检查零部件的连接情况，再进行整体清洗。

3.2 更换1.更换零部件前，必须离线，确保设备安全。

2.更换后必须仔细检查并确认联接安全可靠。

3.3 报修1.设备出现故障时，必须按规定及时报修。

2.审核故障原因后，进行必要的维修和更换。

四、安全防护规定4.1 禁止私拉乱接1.禁止设备工作和维修过程中私拉乱接电源线。

消弧线圈的运行维护与故障处理

电压。所以，在正常情况下消弧线圈不宜采用欠补偿
（７）将消弧线圈由一台变压器的中性点倒至另一
方式，只有当消弧线圈容量不够或其他特殊情况下，方台变压器时，应先将消弧线圈隔离开关拉开，然后再投
补偿后残流不得超过１ＯＡ，以利于故障点电弧熄灭。
２０ｍｉｎ检查一次，直至故障消除。若发现消弧线圈上
２消弧线圈运行中的注意事项
层油温超过９５℃ ，运行时间超过规定值时，应立即将
没有问题，但是若因运行方式变更、部分线路停电，就烟等故障，应用断路器将其从上级电源断开，然后再拉
可能会形成全补偿，构成串联谐振，产生危害安全的过开消弧线圈的隔离开关。
农村电工
Ｅ重置田Ｅ｜Ｉ＿
主。持：师帅，＿ｒ
ＮＯＮＧＣＵＮＤＩＡＮＧＯＮＧ
２０１６年第２４卷第７期
１消弧线圈的补偿方式选择
消弧线囤的中性点小电流接地系统
正常运行时，三相电压平衡，
．
容电流，称为过补偿方式。实践证明，消弧线圈过补偿关，再停变压器，送电时与此相反。系统中发生单相接

自动调谐消弧线圈装置运行维护管理细则

自动调谐消弧线圈装置运行维护管理细则在6-35KV系统中大多采用经消弧线圈接地方式，以补偿对地的电容电流，实践证明效果是好的。

微机控制自动跟踪补偿技术的应用，使得消弧线圈装置在技术上更加完善合理，更加有利于减少相间短路故障，稳定电网运行，提高供电可靠性。

但是，目前有些基层单位对该项技术还不太熟悉，缺乏对消弧线圈的运行管理、维护检修的具体规定。

我们根据在现场的安装调试、运行管理的经验和体会，参照有关的规程和资料，制订了《自动调谐消弧线圈装置运行维护管理细则》。

作为一个范例，供基层单位制订现场运行规程参考和对运行值班人员进行技术培训的依据。

术语、符号和代号XHQ—消弧线圈，又叫消弧电抗器；Z型变—接地变压器;—系统零序电阻；ROR—为防止串联谐振时位移电压升高加的阻尼电阻；JDK——微机控制器；ZC—控制阻尼电阻的真空接触器；U—由于系统对地导纳不对称引起的中性点电压，通称为电网不对称电压；00—投入消弧线圈后，中性点位移电压。

U一、运行单位应具备的技术资料1、设计施工图纸；2、接地变压器、消弧线圈的出厂实验报告，有载开关的使用说明书；3、阻尼电阻控制部分原理图，接线图；4、接地补偿装置的使用说明书。

二、职责分工1、接地变压器高压侧隔离开关、断路器、中性点刀闸及消弧线圈属地调管理，上述设备的操作应经值班调度员的允许。

2、接地变压器低压侧开关，站用交流盘由变电站管辖。

3、接地变压器和消弧线圈装置的基建验收、运行管理、巡视检查由变电站负责。

4、测量不对称电压U00、位移电压U、接地电容电流等与电网运行有关的试验，由专业班组负责。

其技术措施、组织措施由专业班组制订，工作前交值班员一份，并执行安全作业规程的有关规定。

5、专业技术管理由生技科过电压专职负责。

三、试投运在正式投运前需要将接地变和消弧线圈临时投运，中性点不对称电压和位移电压以及进行调谐试验，这叫试投运。

试投运前施工单位应向值班人员提交安装验收试验报告，并申请有关设备安装或检修合格，可以投运。

消弧线圈的运行维护

消弧线圈的运行维护1．消弧线圈的正常运行(1)电网在正常运行时，消弧线圈应按调度要求投入运行。

在正常运行条件下，消弧线圈一般不得超过其铭牌额定参数长期运行。

当补偿系统发生单相接地时，消弧线圈连续运行时间一般不宜超过2h。

(2)转变消弧线圈运行台数时，应相应转变连续运行中的消弧线圈分接头，以得到合适的转变后运行方式下的补偿电流。

(3)三相线路不平衡运行时，中性点对地电压和额定相电压的比值，称为不对称度。

电网在正常运行时，不对称度应不超过1. 5%，消弧线圈长期运行，中性点位移电压不允许超过额定相电压的15%。

(4)正常投入消弧线圈，要先投入连接消弧线圈的变压器，再投入消弧线圈。

正常运行需停用消弧线圈时，只需拉开消弧线圈的隔离开关即可，若变压器与所带的消弧线圈一起停电，则应拉开消弧线圈的隔离开关后，再停用变电器。

(5)当系统中有接地故障或中性点位移较大时，不允许操作消弧线圈的隔离开关，否则可能会在隔离开关上产生弧光造成短路或其他事故。

当消弧线圈本身有故障需停用时，应经调度同意并确定系统无接地故障的状况下，先断开变压器断路器，然后再拉开消弧线圈的隔离开关，禁止用隔离开关停用有故障的消弧线圈。

(6)转变消弧线圈分接头的位置时，必需拉开隔离开关，将消弧线圈停电后进行，以保证人身和设备平安。

电网中存在接地故障时，不行更改消弧线圈的分接头位置。

(7)由于查找故障及其他缘由，使消弧线圈带负荷运行时，应加强对消弧线圈的上层油温的监视，其最高值不得超过95℃，并监视消弧线圈带负荷运行时间不超过规定的允许时间，否则应切除故障线路。

(8)当需将消弧线圈从一台变压器的中性点倒至另一台变压器上，应先拉后合，不允许将消弧线圈同时接到两台变压器的中性点上。

2．消弧线圈的运行维护(1)检查消弧线圈的电压及补偿电流，并定时记录，确认其是否在允许的范围之内。

(2)检查消弧线圈的温度，确认其是否在允许的范围之内（上层油温一般不允许超过85℃）。

偏磁式消弧线圈安装运行维护说明

偏磁式消弧线圈安装运行维护说明一、运行前的检查1.确定本设备所有元器件处于断电状态，隔离开关处于断开状态。

2.检查所有紧固件，连接是否有松动，并重新紧固一次，但对铜螺母紧固扭矩不应太大。

以免造成损坏。

3.检查连接线是否安装妥当，并检查柜内是否有异物，如有太多灰尘，则进行除尘。

4.检查加热器、温控仪以及其它选配件工作是否正常。

（特殊设备安装）5.进行工频耐压实验，绝缘检查等。

6.投运接地变压器前，先合上接地变柜端子排上的空气开关，变压器温湿度控制仪，PV:显示温度，SV：表示接地变三相A、B、C、7.投运变压器，冲击三次，每次时间为两分钟，中间间隔时间为十分钟，观察温湿度控制仪是否有温度报警等。

8.投运完后，观察变压器是否有异常现象，例如线包变黑，声音过大等，没有异常，表示一切正常。

9.投运整套设备顺序，先合消弧线圈隔离开关，再合接地变压器高压断路器，最后合控制屏开关。

10.设备退出顺序，先断开控制屏开关，再断开接地变压器高压断路器，最后断开消弧线圈隔离开关。

二、运行和维护为了本设备的安全正常运行，须对它进行定期的检查和维护。

1.一般情况下，在干燥清洁的场所，每年进行一次检查；其它场合，例如，可能有灰尘或化学烟雾污染的空气进入时，每三至六个月进行一次检查。

还应对接地变压器及消弧本体进行检测及维护，发现异常应及时处理，并做好记录。

2.检查时如发现有过多灰尘，则必须清除。

除尘时，可使用干燥的压缩空气（2-5Mpa）吹净柜内及其附件上积聚的灰尘。

3.检查紧固件、连接件是否松动，导电零件有无生锈、腐蚀的痕迹，绝缘件表面有无碳化的迹象，必要时应采取相应措施进行处理。

4.每隔五年（有灰尘或盐雾污染地区，可隔三年）应对设备进行一次绝缘测试。

对于接地变压器及消弧本体应进行绝缘耐压的测试。

并妥善保存测试记录。

5.控制屏里的控制器在投运后，每天都要查看是否有接地事故，并记录或查看显示屏显示数据是否正常。

打印机要求三个月自检打印一次，避免发生接地事故打印机不能正常打印故障数据。
