电线电缆的表示方法大全

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

电线和电缆的区别电线一般用于承载电流的导电金属线材。

有实心的、绞合的或箔片编织的等各种形式。

按绝缘状况分为裸电线和绝缘电线两大类。

电缆是由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。

其外可加保护覆盖层，用于传输、分配电能或传送电信号。

它与普通电线的差别主要是电缆尺寸较大，结构较复杂等。

电线与电缆的区别在于电线的尺寸一般较小，结构较为简单，但有时也将电缆归入广义的电线之列。

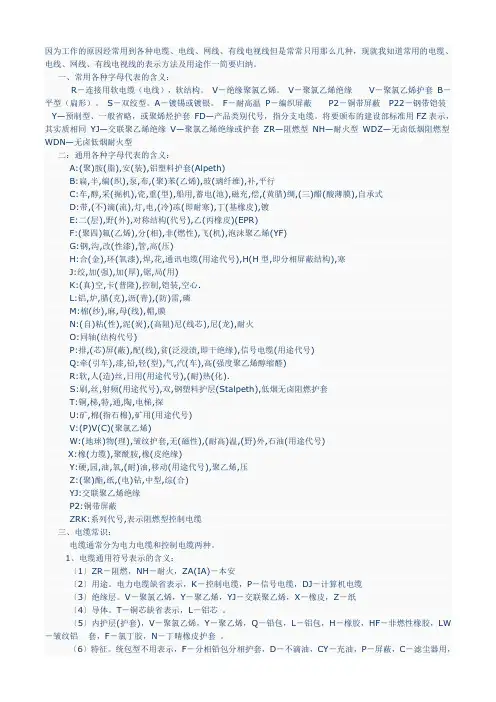

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略） L-铝芯3）绝缘层代号V—PVC塑料PVC是聚氯乙烯材料的简称，是以聚氯乙烯树脂为主要原料，加入适量的抗老化剂、改性剂等，经混炼、压延、真空吸塑等工艺而成的材料。

PVC材料具有轻质、隔热、保温、防潮、阻燃、施工简便等特点YJ—XLPE绝缘（交联聚乙烯）XLPE是交联聚乙烯英文名称的缩写，聚乙烯是一种线性的分子结构，在高温下极易变形。

交联聚乙烯过程使其变成一种网状结构。

这种结构即使在高温下也一样具有很强的抗变形能力。

XLPE电缆料是一种含有机过氧化物的聚乙烯。

这种过氧化物在高温高压及惰性气体环境下，与聚乙烯发生化学反应，使热塑性聚乙烯变成热固性（弹性体）的聚乙烯，即XLPE。

XLPE电缆有极佳的电气性能。

介质损耗比纸绝缘和PVC绝缘都要小，XLPE 电缆的电容也小。

所以在没有有效星形接地系统中也可降低充电电流和接地故障电流。

极易敷设是XLPE电缆的又一个优点。

XLPE电缆有一个较小的弯曲半径，它比其他同类电缆轻而且有较为简单的终端处理。

由于XLPE电缆不含油，所以在敷设XLPE电缆时不用考虑路线，也不存在由于淌油而无法敷设的情况。

极佳的抗老化特性及超强的耐热变形决定了交联聚乙烯电缆在正常运行温度（90℃）、短时故障（130℃）及短路（250℃）条件下可允许大电流通过。

X—橡皮 Y—聚乙烯料聚乙烯英文名称：polyethylene ，简称PE，是乙烯经聚合制得的一种热塑性树脂。

在工业上，也包括乙烯与少量α－烯烃的共聚物。

聚乙烯无臭，无毒,手感似蜡,具有优良的耐低温性能(最低使用温度可达-70～-100℃),化学稳定性好,能耐大多数酸碱的侵蚀(不耐具有氧化性质的酸),常温下不溶于一般溶剂,吸水性小,电绝缘性能优良F—聚四氟乙烯聚四氟乙烯（Polytetrafluoroethene，一般称作“不粘涂层”或“易洁镬物料”；是一种使用了氟取代聚乙烯中所有氢原子的人工合成高分子材料。

这种材料具有抗酸抗碱、抗各种有机溶剂的特点，几乎不溶于所有的溶剂。

同时，聚四氟乙烯具有耐高温的特点，它的摩擦系数极低，所以可作润滑作用之余，亦成为了易洁镬和水管内层的理想涂料。

4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号一根电缆从里到外的顺序是什么？（有内外绝缘。

铠装）铠装有在最外层的，也有在铠装外层还有护套的当电缆承受较大力，有鼠害或者有屏蔽要求等，就要用到铠装层。

一般有钢带铠装，粗钢丝和细钢丝铠装，外面由绝缘护套包裹着。

KVV电缆组成由：导线、绝缘层、保护层、铠、保护层电缆外绝缘层的外面在加上一层金属或者其他物质（视电缆敷设的环境而定），从而保护电缆不会被外界的机械力破坏、被化学气体腐蚀等等，这一层就是铠装层铠装电缆是由不同的材料导体装在有绝缘材料的金属套管中，被加工成可弯曲的坚实组合体。

铠装电缆机械保护层可以加到任何结构的电缆上，以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及及易受侵蚀的地区而设计的电话电缆。

可以采用任何一种方式敷设，更适用于岩石地区的直埋敷设。

补充：说的通俗些铠装电缆也就是地埋的电力电缆，动力线传输电能电缆加上铠装层的目的除了增强抗拉强度、抗压强度等机械保护延长使用寿命外铠装的有一定的抗外力性能，还可以地防老鼠撕咬，不至于透过铠装造成电力传输问题，铠装的弯曲半径要大，铠装层可以接地，保护电缆2—双钢带 3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆 227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

电线及控制电缆等一般的额定电压为300/300V、300/500V、450/750V；国标中电缆的U0/U的含义是：U0指电缆芯对绝缘屏蔽层的电压值，即电缆的主绝缘电压值，不能和相电压混淆；U指电缆使用的线电压值。

也就是说相同电压等级的线路使用的电缆可能U0是不同的，一般是中性点接地系统的U0比不接地系统的U0低。

耐压试验的时候是打U0的2—2.5倍。

中低压电力电缆的额定电压一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）KV、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv 等。

电线电缆的芯数根据实际需要来定，一般电力电缆主要有1、2、3、4、5芯，电线主要也是1～5芯，控制电缆有1～61芯。

标称截面是指导体横截面的近似值。

为了达到规定的直流电阻，方便记忆并且统一而规定的一个导体横截面附近的一个整数值。

我国统一规定的导体横截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。

这里要强调的是导体的标称截面不是导体的实际的横截面，导体实际的横截面许多比标称截面小，有几个比标称截面大。

实际生产过程中，只要导体的直流电阻能达到规定的要求，就可以说这根电缆的截面是达标的。

4、标准编号我们现在生产的电线电缆绝大部分国家或行业都有明确的标准规定的，主要的目的当然为使设计、使用统一。

我这里主要介绍几个与我公司生产产品相关的电线电缆标准编号。

1）GB 5023-2008额定电压450/750V及以下聚氯乙烯绝缘电缆2）JB 8734-1998额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线2）GB 5013-1997额定电压450/750V及以下橡皮绝缘电缆3）GB/T 12706-2002额定电压1kV到35kV挤包绝缘电力电缆及附件4）GB/T 9330-1988塑料绝缘控制电缆5、举例说明a) VV-0.6/1 3×150＋1×70 GB/T 12706.2-2002铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆，额定电压为0.6/1kv，3+1芯，主线芯的标称截面为150mm2，第四芯截面为70mm2。

b) BVVB-450/750V 2×1.5 JB 8734.2-1998铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，额定电压为450/750v，2芯，导体的标称截面为1.5mm2。

c) YJLV22-8.7/10 3×120 GB/T 12706.3-2002铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆，额定电压为8.7/10kv，3芯，主线芯的标称截面为120mm2。

kvvrp屏蔽控制电缆介绍：铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆，敷设在室内，电缆沟、管道等要求屏蔽的移动场合，多适用于信号干扰较大地区。

四、电缆主要材料1、铜丝：采用电解铜作为原料，经连铸连轧工艺制成的的铜线称为低氧铜线；经上引法制成的铜线称为无氧铜线。

低氧铜线含氧量为100~250ppm，含铜量为99.9~99.95%，导电率为100~101%。

无氧铜线含氧量为4~20ppm，含铜量为99.96~99.99%，导电率为102%。

铜的比重为8.9g/cm3。

2、铝线：用作电线用的铝线都要进行退火软化过。

用作电缆用的铝线一般不用软化。

电线电缆用的铝的电阻率要求达到0.028264Ω.mm2/m，铝的比重为2.703g/cm3。

3、聚氯乙烯（PVC）：聚氯乙烯塑料是以聚氯乙烯树脂为基础，加入各种配合剂混合而成的，如防老剂、抗氧剂、填料、光亮剂、阻燃剂等，其密度为1.38～1.46g/cm3左右。

聚氯乙烯材料的特点：力学性能优越，耐化学腐蚀，不延燃，耐候性好，电绝缘性能好，容易加工等。

聚氯乙烯材料的缺点：①燃烧时有大量有毒的烟雾发出；②热老化性能差。

聚氯乙烯有绝缘料与护套料之分。

4、聚乙烯（PE）：聚乙烯是由精制的乙烯聚合而成的，按密度可分为低密度聚乙烯（LDPE）、中密度聚乙烯（MDPE）、高密度聚乙烯（HDPE）。

低密度聚乙烯的密度一般为0.91~0.925g/cm3；中密度聚乙烯的密度一般为0.925~0.94g/cm3；高密度聚乙烯的密度一般为0.94~0.97g/cm3。

聚乙烯材料的优点：①绝缘电阻和耐电压强度高；②在较宽的频带范围内，介电常数ε和介质损耗角正切值tgδ小；③富于可挠性，耐磨性能好；④耐热老化性能、低温性能及耐化学稳定性好；⑤耐水性能好，吸湿率低；⑥用它制作的电缆质量轻，使用敷设方便。

聚乙烯材料的缺点：①接触火焰时易燃烧；②软化温度较低。

5、交联聚乙烯（XLPE）：现在电缆行业使用的主要有二种类型的交联聚乙烯。

一种是以硅烷作交联剂的，叫硅烷交联料，主要应用在低压电线电缆的绝缘层上。

另一种是以过氧化二异丙苯（DCP）作交联剂的交联聚乙烯料，其主要是由聚乙烯、交联剂和抗氧剂组成。
