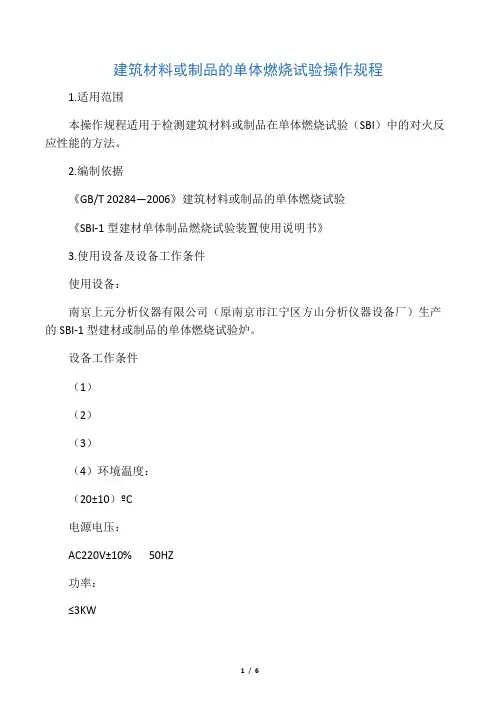

建筑材料或制品的单体燃烧试验操作规程1.适用范围1.1本操作规程适用于检测建筑材料或制品在单体燃烧试验（SBI）中的对火反应性能的方法。
2.编制依据2.1《GB/T 20284—2006》建筑材料或制品的单体燃烧试验《SBI-1型建材单体制品燃烧试验装置使用说明书》3.使用设备及设备工作条件3.1使用设备：南京上元分析仪器有限公司（原南京市江宁区方山分析仪器设备厂）生产的SBI-1型建材或制品的单体燃烧试验炉。
3.2设备工作条件（1）环境温度：（20±10）ºC（2）电源电压：AC220V±10% 50HZ（3）功率：≤3KW（4）燃料：商用丙烷气体，纯度≥95%4.检测程序4.1 检测准备4.1.1 试件的数量：同一厂家、同一规格建筑材料或制品三组。
4.1.2 试件要求：角型试样有两个翼，分别为长翼和短翼。
试样的最大厚度为200㎜.板式制品的尺寸如下：a)短翼：（495±5）㎜×（1500±5）㎜b)长翼：（1000±5）㎜×（1500±5）㎜4.1.3除非在制品说明里有规定，否则若试样厚度超过200㎜，则应将试样的非受火面切除掉以使试样厚度为200㎜.4.1.4应在长翼的受火面距试样夹角最远端的边缘、且距试样底边高度分别为（500±3）㎜和 (1000±3)㎜处，画两条水平线，以观察火焰在这两个高度边缘的横向传播情况。
所画横线的宽度值≤3㎜.5.试验步骤5.1概要将试样安装在小推车上，主燃烧器已位于集气罩下的框架内，按下列步骤依次进行试验，直至试验结束。
整个试验步骤应在2H内完成。
5.2试验操作（t）设为（0.60±0.05）m3 /s5.2.1 将排烟管道的体积流速V298。
在整个试验期间，该体积流速应控制在0.50 m3 /s -0.65 m3 /s的范围内。
5.2.2记录排烟管道中热电偶T1、T2和T3的温度以及环境温度且记录时间至少应达到300s。
建筑材料或制品的单体燃烧试验操作规程
建筑材料或制品的单体燃烧试验操作规程
建筑材料或制品的单体燃烧试验操作规程如下：
1.在进行实验12小时之前，需要打开总电源，并打开氧气分析仪和二氧化碳分析仪。
2.接下来，打开钥匙开关、计算机电源和丙烷总阀门，并调节压力为0.08~0.1MP之间。
3.然后，打开风机开关和气体采样开关，并调节氧气和二氧化碳流量为中间值。
4.进行手动辅助燃烧点火和手动主燃烧点火，并关闭。
5.装夹试件后进行拍照。
6.接着，打开软件，并输入实验编号。
调节分析仪氧气浓度为20.95%，二氧化碳浓度为0.02%，调节白光系统信号在98~100之间。
7.点击软件中的开始试验，大约运行98秒辅助燃烧点火，观察丙烷气体质量流量是否在637~657之间。
如果不在范围内，则需要进行调节。
大约运行298秒左右主燃烧点火，观察丙烷气体质量流量是否在637~657之间。
如果不在范围内，则需要进行调节。
8.实验结束后，依次点击“数据同步”、“计算结果”、“显示结果”和“记录实验结果”来进行数据的生成和保存。
9.最后，关闭丙烷总阀门，手动打开辅助燃烧点火，使气
管中余留的气体全部烧完，然后松开丙烷压力阀。

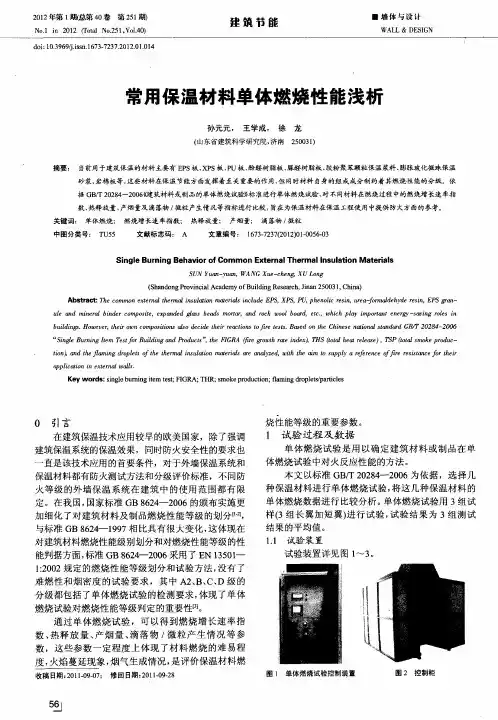

常用保温材料单体燃烧性能浅析
