光伏接线盒工作原理光伏接线盒是太阳能光伏发电系统中的一个重要组件，它起到了连接光伏组件和电网之间的桥梁作用。
它的工作原理主要包括保护、连接和监测三个方面。
光伏接线盒在保护方面发挥着重要作用。
太阳能光伏发电系统中的光伏组件会受到外界环境的影响，如温度、湿度、阳光强度等。
而光伏接线盒内部设置有保护装置，可以对光伏组件进行过压、过流、短路等故障的保护。
在光伏组件工作过程中，一旦出现故障，光伏接线盒会自动切断电路，避免故障扩大，并通过报警装置向操作人员发出警报，从而保护光伏组件的安全运行。
光伏接线盒还起到了连接功能。
光伏组件之间通过光伏接线盒进行串联或并联，形成一个完整的光伏电路。
光伏接线盒内部有专门的连接器，可以将光伏组件的正负极与接线盒内部的导线连接起来，使电流能够顺利通过。
在光伏接线盒内部，还设置有电阻器，用来平衡光伏组件之间的电流分配，确保光伏电路的稳定性和高效性。
光伏接线盒还具备监测功能。
光伏接线盒内部安装有电流传感器和电压传感器，可以对光伏组件的电流和电压进行实时监测。
通过监测光伏组件的工作状态，可以及时了解光伏发电系统的运行情况，发现故障并进行及时处理。
此外，光伏接线盒还可以监测光伏组件的温度，以防止过热现象的发生，保护光伏组件的寿命和性能。
总的来说，光伏接线盒在太阳能光伏发电系统中具有重要的作用，其工作原理包括保护、连接和监测三个方面。
通过保护装置，光伏接线盒可以对光伏组件进行故障保护；通过连接器和电阻器，光伏接线盒可以将光伏组件连接起来，形成一个完整的光伏电路；通过传感器，光伏接线盒可以对光伏组件的电流、电压和温度进行监测。
光伏接线盒的工作原理的有效运用，可以保障光伏发电系统的安全稳定运行，提高光伏发电系统的发电效率，为可持续发展做出贡献。
光伏接线盒国家标准
光伏接线盒国家标准光伏接线盒是太阳能光伏发电系统中的重要组成部分，其作用是将光伏组件之间、光伏组件与逆变器之间的电气连接进行安全可靠地实现。
为了规范光伏接线盒的设计、制造和使用，中国国家标准化管理委员会发布了《光伏接线盒国家标准》（以下简称《标准》），该标准于2019年3月1日正式实施，对光伏接线盒的生产和使用提出了严格的要求。
首先，《标准》对光伏接线盒的基本要求进行了规定。
光伏接线盒应具有防火、防水、防腐蚀、防电弧和防雷击等基本防护功能，以确保光伏系统的安全运行。
同时，光伏接线盒的材料选择、外壳防护等方面也做出了详细的规定，以保证光伏接线盒在恶劣环境下的可靠性和耐久性。
其次，《标准》对光伏接线盒的电气性能进行了严格的规定。
光伏接线盒应具有良好的电气绝缘性能和导电性能，能够承受光伏系统的额定电压和电流，同时还要能够抵御电弧和过电压等异常工况，确保光伏系统的安全稳定运行。
此外，光伏接线盒的接线端子应具有良好的接触性能和导电性能，以确保光伏组件之间、光伏组件与逆变器之间的电气连接质量。
另外，《标准》还对光伏接线盒的外观设计和安装要求进行了详细规定。
光伏接线盒的外壳应具有良好的防水、防尘性能，能够在户外恶劣环境下长期稳定工作。
同时，光伏接线盒的安装位置、安装方式、接地要求等方面也做出了明确规定，以确保光伏接线盒的安全可靠使用。
最后，《标准》还对光伏接线盒的标识和质量检验进行了规定。
光伏接线盒应在外壳上清晰标识产品型号、额定电压、额定电流等重要信息，以便用户正确选择和使用。
同时，光伏接线盒的生产企业应建立健全的质量管理体系，对产品进行全面的质量检验，确保产品的质量符合国家标准的要求。
综上所述，《光伏接线盒国家标准》对光伏接线盒的设计、制造和使用提出了严格的要求，以确保光伏系统的安全可靠运行。
作为光伏系统的重要组成部分，光伏接线盒的质量和性能直接影响着光伏系统的发电效率和运行安全性。
因此，生产企业和用户在选择和使用光伏接线盒时，应严格按照国家标准的要求进行生产和使用，确保光伏系统的安全稳定运行。
光伏组件接线盒规范
竭诚为您提供优质文档/双击可除光伏组件接线盒规范篇一：光伏接线盒认证技术规范(初稿)cgc北京鉴衡认证中心认证技术规范cgc/gF00x：20xx地面用光伏组件接线盒技术要求和试验方法technicalspecificationsandtestmethodsofjunctionboxe susedinterrestrialpVmodules(备案稿)200x-x-xx发布200x-x-xx实施北京鉴衡认证中心发布目次前言................................................. (iii)标题：地面用光伏组件接线盒技术要求和试验方法 (1)1范围................................................. .. (1)2规范性引用文件................................................. (1)3术语和定义................................................. . (2)4技术要求................................................. (5)4.1概述................................................. (5)4.2电击防护................................................. .. (5)4.3接口及连接方法................................................. .. (6)4.4连接器................................................. . (6)4.5线缆................................................. (6)4.6抗老化................................................. . (6)4.7基本结构................................................. .. (6)4.8ip-防护等级................................................. .. (7)4.9耐压强度................................................. .. (7)4.10环境温度范围................................................. (7)4.11防拉拽装置................................................. .. (7)4.12机械强度................................................. (7)4.13电气间隙及爬电距离................................................. .. (7)4.14绝缘................................................. . (8)4.15绝缘材料-零件................................................. . (8)4.16带电零件及防腐蚀................................................. . (9)4.17密封装置................................................. (9)4.18旁路二极管说明................................................. (9)4.19通过机械敲击拆卸的隔爆式电缆引入装置 (9)4.20配有防拉拽装置的接线盒................................................. . (9)5试验方法................................................. (9)5.1概述................................................. (9)5.2待检样品的准备工作................................................. (9)5.3试验的实施................................................. . (10)6检验规则................................................. (19)6.1检验分类................................................. (19)6.2出厂检验................................................. (21)6.3型式检验................................................. (21)7标志、包装、运输、贮存................................................. . (21)7.1标志................................................. .. (21)7.2包装................................................. . (21)7.3运输................................................. . (22)7.4贮存................................................. . (22)附录a线缆防拉拽装置扭曲试验的典型布置 (23)附录b（规范性）警示：“禁止带电插拔”............................................... .24附录c（规范性）试验样品数量................................................. (25)前言xxcgc/gF00x：20xx地面用光伏组件接线盒技术要求和试验方法1范围本技术规范规定了光伏组件用接线盒的产品术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存等。
光伏接线盒介绍

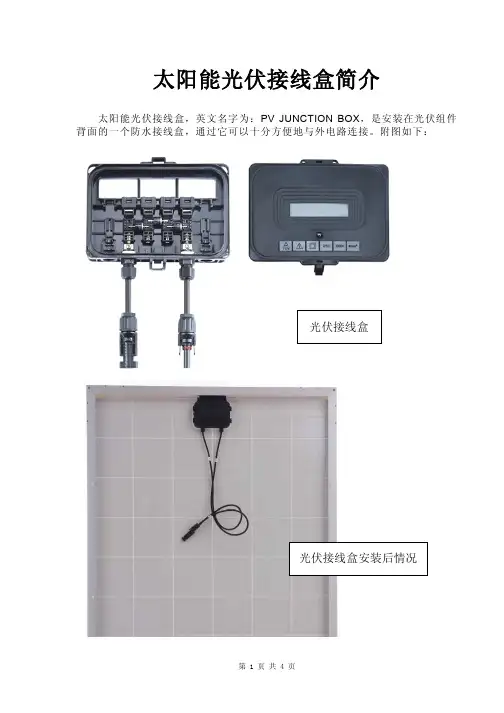

太阳能光伏接线盒简介太阳能光伏接线盒，英文名字为：PV JUNCTION BOX ，是安装在光伏组件背面的一个防水接线盒，通过它可以十分方便地与外电路连接。
附图如下：光伏接线盒组成连接系统太阳能光伏接线盒其实就是直流汇线盒，在一个太阳能组件中，把单个电池串联起来，以获得更高的电压。
如下图为内部电路结构：加装二极管的作用主要是：防止反向充电损坏光电池；防止一个光电池断路整个光电池组都无法使用举例200W左右的光伏接线盒一般技术指标：●外壳有强烈的抗老化，耐紫外线能力（一般为GE公司专用的PPO材料）；●符合于室外恶劣环境条件下的使用；●根据需要可以任意内置2～6个接线端子；●所有的连接方式采用插入式连接主要技术规格：●最大工作电流16A●最大耐压1000V●使用温度-40～90℃●最大工作湿度5%～95%（无凝结）●防水等级IP65●连接线规格4mm需要符合的标准和认证：国外的著名品牌,如瑞士的MC,德国的Tyco,日本的Yukita等。
在光伏组件认证领域，德国莱茵TÜV具有着很高的知名度和认可度。
为了避免重复测试以及为客户节省认证费用，对于光伏组件中所应用到的光伏零部件，德国莱茵TÜV可以为其出具相关的认证证书。
对于光伏零部件厂商而言，在取得德国莱茵TÜV颁发的认证证书之后，其产品可以被多个组件厂家所采用而不用增加额外的测试；对于光伏组件厂商而言，选用德国莱茵TÜV认证过的光伏零部件，可以节省其认证费用，同时降低认证中可能的失败风险。
PV电线电缆认证要求：1、德国– VDE Mark, Germany Baurat Mark1）电线电缆，DKE/AK 411.2.3 Leitungen für PV-Systeme ;2）连接器, DIN V VDE V 0126-3 Connector for photovoltaic systems – Safety requirements and tests;3）接线盒, DIN V VDE V 0126-5 Junction boxes for photovoltaic modules;2、美国– UL Mark1) 电线电缆，UL 4703 Outline for Photovoltaic Wire;2) 控制器及连接设备，UL 1471 Inverters, Converters, Controllers andInterconnection System Equipment for Use With Distributed Energy Resources;太阳能成品安全标准：1、IEC 61215, Crystalline Silicon Terrestrial Photovoltaic Modules - DesignQualification and Type Approval (陆地用晶体硅太阳能组性能测试标准)；2、IEC 61646, Thin-film Terrestrial Photovoltaic Modules — Design Qualification andType Approval (陆地用薄膜型太阳能组性能测试标准)；3、IEC 61730, Photovoltaic Module Safety Qualification (太阳能组件安全及性能测试标准)4、UL 1703, Flat-Plate Photovoltaic Modules and Panels (平板型太阳能组件安全认证标准)；认证标记图示：2009-07-03吴江华安电器有限公司。
光伏接线盒检验标准
光伏接线盒检验标准
光伏接线盒是光伏发电系统中的重要组成部分，它承担着连接光伏电池板和电
缆的功能，同时具有安全保护和防护电气设备的作用。
因此，对光伏接线盒的质量和性能进行检验是非常重要的。
本文将介绍光伏接线盒的检验标准，以便于相关人员对光伏接线盒进行有效的质量控制和检验。
首先，光伏接线盒的外观检查是非常重要的一步。
在外观检查中，需要检查光
伏接线盒的外壳是否完整，表面是否有裂纹、变形或者损坏的情况。
同时，还需要检查接线盒的密封性能，确保其能够有效地防水、防尘和防腐蚀。
其次，光伏接线盒的内部结构和连接件也需要进行检验。
内部结构的检查包括
检查连接件的安装是否牢固、接线是否规范、线束的布局是否合理等。
此外，还需要检查接线盒内部的绝缘材料和绝缘距离是否符合相关标准要求，以确保其安全可靠。
除此之外，光伏接线盒的电气性能也是需要重点检验的内容。
在电气性能检验中，需要测试光伏接线盒的绝缘电阻、接触电阻、耐压性能等指标，以确保其能够在实际使用中稳定可靠地工作。
最后，光伏接线盒的防火性能也需要进行检验。
在防火性能检验中，需要测试
光伏接线盒的耐火性能、阻燃性能等指标，以确保其在发生火灾时能够有效地阻止火势蔓延，保障光伏发电系统的安全。
综上所述，光伏接线盒的检验标准涉及外观检查、内部结构和连接件检验、电
气性能检验以及防火性能检验等多个方面。
只有严格按照相关标准进行检验，才能够确保光伏接线盒的质量和性能达到要求，从而保障光伏发电系统的安全和可靠运行。
希望相关人员能够重视光伏接线盒的检验工作，确保光伏发电系统的安全运行。
光伏接线盒参数
光伏接线盒参数一、引言光伏接线盒是光伏发电系统中的关键组件之一，用于连接光伏电池组件之间和与逆变器之间的电路。
它在保护光伏电池组件和逆变器、提供电气连接和信号传输方面发挥着重要的作用。
本文将详细介绍光伏接线盒的参数及其重要性。
二、光伏接线盒参数的意义光伏接线盒的参数是指与光伏发电系统相关的技术指标和功能要求。
定义和测量这些参数的目的是为了保证光伏接线盒在运行过程中能够发挥预期的效果，并保证系统的安全性和可靠性。
光伏接线盒的参数包括但不限于以下几个方面：1. 防护等级（IP等级）防护等级是用来表示光伏接线盒的防尘、防水性能的指标。
一般采用IPXX的形式表示，其中第一个X表示防尘等级，第二个X表示防水等级。
例如，IP65表示光伏接线盒具有较高的防尘性能和防喷水性能。
2. 额定电压和额定电流光伏接线盒的额定电压和额定电流是工作时所能承受的最高电压和电流。
光伏接线盒应能够适应光伏电池组件和逆变器输出的电压和电流，并保证系统的正常运行。
3. 温度范围光伏接线盒的温度范围是指在该范围内能够正常工作的温度区间。
光伏接线盒应能够适应不同环境下的温度变化，确保系统的稳定性和可靠性。
4. 过压和过流保护光伏接线盒应具备过压和过流保护功能，以保证在系统遇到异常情况时能够及时切断电路，避免损坏光伏电池组件和逆变器。
5. 绝缘电阻绝缘电阻是指光伏接线盒在正常工作条件下，不同接线和触点之间的电气隔离程度。
良好的绝缘电阻能够防止电气故障和触电风险，提高系统的安全性。
三、光伏接线盒参数的选择和应用光伏接线盒的参数选择与具体应用场景和要求密切相关。
在选型过程中，应根据光伏电池组件的额定电压和电流、系统的环境条件和设计要求等综合因素进行考虑。
1. 根据光伏电池组件的额定电压和电流选择光伏接线盒的额定电压和额定电流应大于或等于光伏电池组件的相应数值，以确保光伏接线盒能够正常工作并承受光伏电池组件输出的电压和电流。
2. 根据环境条件选择防护等级和温度范围根据光伏发电系统所处的环境条件选择合适的防护等级和温度范围。
光伏接线盒参数
光伏接线盒参数1. 引言光伏接线盒是太阳能光伏发电系统中的重要组成部分，用于连接太阳能电池板之间的电气连接。
它起到了保护、隔离和连接电缆的作用，能够提高系统的安全性和可靠性。
本文将就光伏接线盒的参数进行详细介绍。
2. 光伏接线盒参数分类光伏接线盒的参数可以按照不同的分类进行划分，主要包括以下几个方面：2.1 安全防护等级（IP等级）安全防护等级是指光伏接线盒对固体物体和液体的防护能力。
常见的IP等级有IP65、IP66等。
其中，数字6表示对固体物体（如灰尘）具有完全防护，数字5表示对水滴喷溅具有一定防护。
2.2 额定电压额定电压是指光伏接线盒所能承受的最大电压值。
根据实际需求，一般选择与光伏发电系统中其他设备相匹配的额定电压。
2.3 额定电流额定电流是指光伏接线盒所能承受的最大电流值。
根据光伏发电系统中太阳能电池板的额定电流和设计需求，选择与之匹配的额定电流。
2.4 连接器类型连接器类型是指光伏接线盒内用于连接太阳能电池板和其他设备的插头类型。
常见的连接器类型有MC4、Amphenol H4等，不同的型号适用于不同规格的太阳能电池板。
2.5 隔离开关隔离开关是光伏接线盒中一个重要的功能模块，用于隔离太阳能电池板与其他设备之间的电气连接。
它可以在需要维护或紧急情况下切断太阳能电池板与系统之间的连接，确保操作人员的安全。
3. 光伏接线盒参数详解3.1 安全防护等级（IP等级）在选择光伏接线盒时，应根据实际工作环境选择合适的安全防护等级。
如果工作环境中存在大量灰尘或水滴喷溅等情况，则需要选择具有较高IP等级（如IP65）的光伏接线盒，以确保其正常工作和长期可靠性。
3.2 额定电压与额定电流额定电压和额定电流是光伏接线盒的重要参数，直接影响着系统的安全性和稳定性。
在选择光伏接线盒时，应根据太阳能电池板的额定电压和额定电流来确定合适的参数。
过高或过低的额定值都可能导致接线盒过载或无法正常工作。
3.3 连接器类型连接器类型是光伏接线盒中一个关键的参数，它决定了光伏发电系统中不同设备之间的连接方式。
光伏接线盒生产工艺流程
光伏接线盒生产工艺流程光伏接线盒是太阳能光伏发电系统中非常重要的组件之一，其主要功能是将太阳能电池板上的电能转化为直流电，并将其输送到负载或储存装置中。
在光伏接线盒的生产过程中，通常包括以下几个主要的工艺流程：一、材料准备在光伏接线盒的生产过程中，首先需要准备相关的材料。
主要材料包括外壳、端子、接线板、电缆以及密封胶等。
这些材料需要经过严格的选择和检验，以确保其质量符合要求。
二、外壳注塑外壳是光伏接线盒的外部保护层，通常采用注塑工艺进行生产。
首先，将注塑机加热至一定温度，然后将预先准备好的塑料颗粒加入注塑机中进行熔化。
待塑料完全熔化后，将其注入到模具中，经过一段时间的冷却后，取出成型的外壳。
三、端子焊接端子是光伏接线盒中的重要组成部分，用于连接太阳能电池板和负载或储存装置。
在端子焊接的工艺流程中，首先需要将端子与接线板进行匹配，并进行必要的清洗和预处理。
然后，通过焊接工艺将端子固定在接线板上，确保其稳固可靠。
四、接线板组装接线板是光伏接线盒中的关键组件之一，用于连接太阳能电池板和端子。
在接线板组装的过程中，首先将接线板放置在外壳内，然后将其与外壳进行固定。
同时，需要将电缆与接线板进行连接，确保电能的传输畅通无阻。
五、密封胶注入为了保证光伏接线盒的防水性能，需要在组装完成后对其进行密封处理。
通常采用密封胶进行注入，将光伏接线盒的各个部分进行有效的密封。
在密封胶注入的工艺流程中，需要注意控制注入量和注入位置，以确保整个接线盒的密封效果达到要求。
六、功能测试在光伏接线盒生产工艺的最后阶段，需要对其进行功能测试。
主要包括对接线盒的电气性能、防水性能以及耐压性能等方面进行检测。
只有通过了严格的测试，才能确保光伏接线盒的质量合格，达到设计要求。
以上是光伏接线盒生产工艺流程的基本步骤。
在实际生产过程中，还需要严格控制各个环节的质量，确保每个工艺流程都能按照规定的标准进行操作。
同时，还需要注重生产效率和成本控制，提高生产效率和降低生产成本，以满足市场需求。
光伏接线盒全面解析
光伏接线盒全面解析在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚至整个光伏系统崩溃。
俗话说得好，“切莫因小失大”。
作为太阳能电池组件的一种连接器，光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出。
由于太阳能电池使用场合的特殊性和其本身的昂贵价值，光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。
光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产生的电流引出并产生功率。
附加功能为保护组件引出线，防止热斑效应。
1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作用。
接线盒内部通过接线端子和连接器将太阳能组件产生的电流引出并导入到用电设备中。
为了尽量减小接线盒对组件功率的损耗，接线盒所用的导电材料要求电阻小，和汇流带引出线的接触电阻要小。
1.2保护接线盒的保护作用包括三部分，一是通过旁路二极管防止热斑效应，保护电池片及组件；二是通过特殊材料密封设计防水防火；三是通过特殊的散热设计降低接线盒的工作温度，减小旁路二极管的温度，进而降低其漏电流对组件功率的损耗。
2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应用于室外经受气候的考验，如光照、冷热、风雨、细菌等造成的综合破坏，其耐受能力叫耐候性。
接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，目前最常用的材料为PPO（聚苯醚），它是世界五大通用工程塑料之一。
具有刚性大、耐热性高、难燃、强度较高、电性能优良等优点。
另外，聚本醚还具有耐磨、无毒、耐污染等优点。
PPO的介电常数和介电损耗在工程塑料中是最小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。
PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。
2.1.1耐高温高湿组件的工作环境非常恶劣，有的工作在热带地区，日平均温度非常高；有的工作温度非常低，如高海拔地区、高纬度地区；有的昼夜温差非常大，如沙漠地区。
光伏组件接线盒焊接机的介绍
光伏组件接线盒焊接机的介绍光伏组件接线盒焊接机是太阳能电池组件生产线的核心设备之一，它主要用于生产光伏组件的接线盒的焊接过程。
接线盒焊接机的作用是将电池组件上的电池条与接线盒上的金属触点连接，并保证连接的可靠性和稳定性。
下面，我们将对光伏组件接线盒焊接机进行详细介绍。
光伏组件接线盒焊接机采用的是喷锡技术。
其工作原理是将预先加工好的接线盒与电池组件的导电条紧密对接，然后通过向金属触点内部注入高温的喷锡合金，使其在接触处融化并润湿电池组件的导电条。
在冷却过程中，喷锡合金形成了一层坚固的保护层，将导电条与接线盒内部的电路连接在一起。
1.精度高光伏组件接线盒焊接机可以在非常短的时间内完成接线盒与电池组件的高精度对接，并确保接触面积最大化。
由于其高精度的特点，可以有效减小因焊接不良而产生的电量损失，增加光伏组件的发电效率。
2.速度快光伏组件接线盒焊接机可以同时焊接多个接线盒，每分钟可以完成180个接线盒的焊接工作。
这种高效率的工作方式可以大大提高光伏组件的生产效率，降低成本，提高利润。
3.自动化程度高光伏组件接线盒焊接机具有高自动化程度，可以自动检测接线盒与电池组件的位置，并自动完成对接。
这种自动化的程度大大降低了人工操作的难度和风险，提高了工作效率和安全性。
4.稳定性强光伏组件接线盒焊接机采用的是高品质的零部件，经过多次的实验和调试，能够保证其长期的稳定运行。
其具有良好的抗干扰能力和故障自诊断功能，能够快速发现问题并及时解决。
三、使用注意事项1.操作人员必须接受专业培训，并熟练掌握机器的操作方法和安全注意事项。
2.机器工作过程中，必须保持室内通风良好，以防止有害气体对操作人员的影响，同时机器的周围必须保持干燥和清洁。
3.机器使用前必须认真检查，确保机器本身的安全性能和各个部件的完好程度。
4.机器使用过程中，必须保持机器的各个部位清洁和润滑，以保证机器的稳定性和寿命。
5.在机器出现故障或异常情况时，应及时停机并进行排除处理，不得私自进行维修操作，以免危及人员安全和机器性能。
光伏接线盒介绍范文
光伏接线盒介绍范文
太阳能光伏接线盒介绍
太阳能光伏接线盒是利用太阳能光伏技术所制作的,专为在太阳能光伏系统中用来接线和保护系统电路的一种机械组件。
它有多种规格，可以满足不同场合的需求。
太阳能光伏接线盒一般由有机玻璃树脂、绝缘子、接地母线等部件组成，以及合金或铝合金等外壳。
以下介绍太阳能光伏接线盒的功能、用途和特点：
一、功能：
太阳能光伏接线盒主要功能有：
1、布线：将太阳能光伏组件、控制器、电池等的输入输出电线进行安全可靠的连接；
2、保护：确保电线的安全，防止电线的毛刺、接触不良、短路等问题的发生；
3、传输：利用接线盒的多种方式，便于通过电缆把电力从晶体管传输至用电设备。
二、用途：
太阳能光伏接线盒主要用于太阳能光伏系统，可用于固定控制器、接受电池输出和传输电力等。
三、特点：
1、阻燃性能强：太阳能光伏接线盒采用特殊材料对绝缘子的阻燃性能进行优化，具有很强的阻燃性能；
2、结构紧凑：太阳能光伏接线盒的外壳具有紧凑耐用的结构，减少空间；
3、防止短路：采用高品质的绝缘材料，能有效防止短路；
4、安全耐用：采用高热级电缆。
太阳能光伏发电组件接线盒的模块化设计
