电磁阀的结构原理
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，用于控制液体或气体的流动。
它通过电磁力的作用来控制阀门的开关，从而实现流体的控制。
电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈、铁芯和阀门，阀体包括阀座、阀门和密封件。
电磁阀的工作原理如下：1. 基本结构电磁阀的基本结构包括线圈、铁芯、阀门、阀座和密封件。
线圈通过通电产生磁场，磁场作用于铁芯，使其产生吸引力或推力，从而控制阀门的开关。
2. 工作过程当电磁阀通电时，线圈中的电流产生磁场，磁场作用于铁芯，使其产生磁力。
磁力作用于阀门，使阀门关闭或打开。
当线圈断电时，磁场消失，阀门恢复原来的状态。
3. 工作原理电磁阀的工作原理主要依靠电磁铁的磁力作用。
当电流通过线圈时，线圈产生磁场，磁场作用于铁芯，使其产生磁力。
磁力作用于阀门，使阀门关闭或打开。
当线圈断电时，磁场消失，阀门恢复原来的状态。
4. 工作方式电磁阀可以分为直动式和导向式两种工作方式。
直动式电磁阀的阀门直接受到电磁力的作用，开关速度快；导向式电磁阀通过导向阀来控制阀门的开关，开关速度相对较慢。
5. 应用领域电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、液位控制系统等。
它们可以控制液体或气体的流动，实现自动化控制。
6. 特点和优势电磁阀具有体积小、重量轻、结构简单、可靠性高、使用寿命长等特点。
它们能够快速响应，具有良好的控制性能，适用于各种复杂的工况环境。
7. 注意事项在使用电磁阀时，需要注意以下几点：- 选择合适的电磁阀型号和规格，根据实际需求确定工作压力、流量和介质等参数。
- 定期检查电磁阀的工作状态，确保其正常运行。
- 避免电磁阀过载使用，以免损坏线圈或其他部件。
- 注意电磁阀的维护保养，及时更换损坏的密封件或其他零部件。
总结：电磁阀是一种常用的控制元件，通过电磁力的作用来控制阀门的开关，实现液体或气体的流动控制。
它的工作原理主要依靠电磁铁的磁力作用，通过通电和断电来控制阀门的开关。
电磁阀的工作原理与结构特点
电磁阀的工作原理与结构特点电磁阀是利用电磁力作用原理控制流体的开关与调节的一种装置。
它通常由电磁铁、阀体、阀芯、密封零件等组成。
以下将对电磁阀的工作原理与结构特点进行详细介绍。
一、电磁阀的工作原理：当电磁阀通电时，电流在电磁绕组中产生磁场，电磁铁产生的磁力使得阀芯受到吸引，与阀座贴合，从而阻止了流体的通路。
当电流断开时，电磁绕组中的磁场消失，电磁铁失去磁力，阀芯恢复原状，流体得以通行。
二、电磁阀的结构特点：1.阀体：电磁阀的阀体通常是由金属制成，具有耐压、耐腐蚀等特点。
阀体中有流体的流通通道，可以连接输入输出管道，形成一个密闭的流体控制系统。
2.阀芯：电磁阀的阀芯是起到开启和关闭流通通道的核心部件。
它通常由磁性材料制成，可以受到电磁力的驱动，与阀座接触或离开来控制流体的通断。
3.电磁铁：电磁铁是电磁阀的动力源，它由线圈和铁芯组成。
当电流通过线圈时，产生的磁场使铁芯产生吸力，驱动阀芯与阀座贴合实现阀门的关闭；当电流断开时，铁芯失去磁力，阀芯恢复原状，阀门打开。
4.密封零件：电磁阀需要具备良好的密封性能，因此在阀体与阀芯之间以及输入输出通道处需设置密封圈等密封零件，确保流体在阀门关闭时不会发生泄漏。
5.弹簧：电磁阀的弹簧通常用于恢复阀芯原状，当电磁铁失去磁力时，弹簧的压力会使阀芯与阀座分离，实现阀门打开。
三、电磁阀的工作特点：1.快速响应：电磁阀通过电磁绕组产生的磁力来驱动阀芯，响应速度快，可以迅速地打开或关闭阀门，实现对流体的快速控制。
2.准确控制：电磁阀的阀芯与阀座之间的贴合可以实现良好的液密封，从而准确地控制流体的流通量，满足工艺要求。
3.自动控制：电磁阀可以与自动控制系统相连，通过电信号的控制来实现对阀门的开启和关闭，可以实现自动化生产流程。
4.节能环保：电磁阀在不需要流体通过时可以关闭阀门，避免流体的浪费和环境污染，实现节能环保。
总结：电磁阀的工作原理是利用电磁力控制阀芯的打开和关闭来实现对流体的控制，结构上由阀体、阀芯、电磁铁、密封零件等组成。

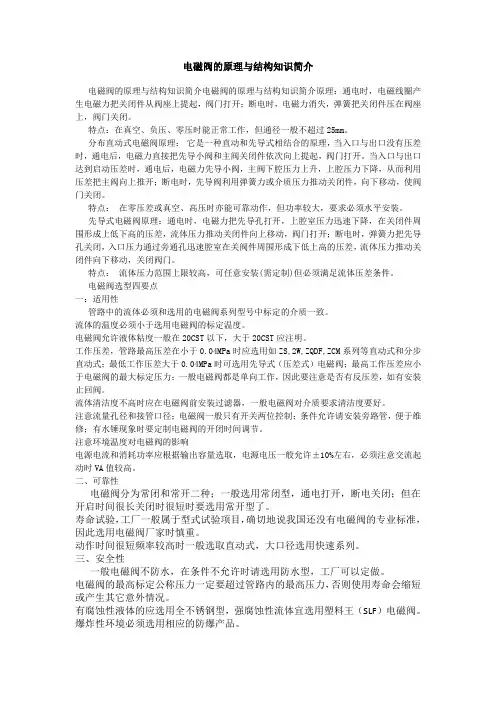

电磁阀的原理与结构知识简介
电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介电磁阀的原理与结构知识简介原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。
电磁阀选型四要点一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
注意流量孔径和接管口径；电磁阀一般只有开关两位控制；条件允许请安装旁路管，便于维修；有水锤现象时要定制电磁阀的开闭时间调节。
电磁阀的结构与工作原理
电磁阀的结构与工作原理电磁阀是一种常用的工业自动控制元件，常用于控制液体、气体或其他流体的流量，具有结构简单、可靠性高等优点。
本文将重点介绍电磁阀的结构和工作原理。
一、电磁阀的结构电磁阀主要由电磁线圈、铁芯、阀体和阀盖等部件组成。
1. 电磁线圈：电磁线圈是电磁阀的核心部件，由绕组和铁芯构成。
当通电时，绕组会产生磁场，从而激活铁芯。
2. 铁芯：铁芯位于电磁线圈内部，一般由软磁材料制成。
当电磁线圈通电时，铁芯会受到磁力吸引和释放，在吸合和分离状态间来回移动。
3. 阀体和阀盖：阀体和阀盖是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
同时，阀体和阀盖之间形成一个密封腔，用于控制流体的进出。
二、电磁阀的工作原理电磁阀通过控制电磁线圈的通断，来实现阀门的开启和关闭，从而控制流体的流动。
1. 工作原理1：2位2通电磁阀2位2通电磁阀是最简单的一种电磁阀类型，常用于控制二进二出的流体流动。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，吸引铁芯向下运动，使阀体打开通路。
此时，流体从一个进口进入阀体，通过阀门开启的通道，最终流出另一个出口。
当电磁线圈断电时，磁场消失，铁芯由于弹簧力的作用向上运动，阀体闭合，切断流体的通路。
此时，流体无法再从进口流入或从出口流出。
2. 工作原理2：3位4通电磁阀3位4通电磁阀是常用于控制流体流向的电磁阀类型。
其工作原理如下：当电磁线圈通电时，绕组产生磁场，迫使铁芯移动到对应的位置，改变阀体的通路。
此时，流体从一个进口进入阀体，通过不同的开放通道，最终流出不同的出口。
当电磁线圈断电时，铁芯由于弹簧力的作用回复原位，恢复阀体的初始通路。
此时，流体无法再从原进口流入或从原出口流出。
三、电磁阀的应用领域电磁阀广泛应用于各个行业，包括液压、气动、石油、化工、冶金、医疗等领域。
常见的应用场景有以下几种：1. 流量控制：通过控制电磁阀的开启和关闭，可以调节流体的流量大小。
2. 方向控制：使用3位4通电磁阀可以实现流体的正反转或由一个通道流向另一个通道。
电磁阀的构造及工作原理
电磁阀的构造及工作原理
电磁阀是一种可以根据控制电路的电压的开关动作来控制流体的开关，也可以通过改变电压的大小来调节流量的一种调节阀。
电磁阀常用于液体、气体的流量控制、转换和压力控制等，是一种重要的自动化元件。
电磁阀主要由阀体、阀芯、阀杆、电磁线圈、铁心、调节器等部分组成。
阀体是一个空心结构，其内有一个带有凹槽或孔洞的连接头，用来连接流体管路，外面装有电磁线圈和调节器；阀芯是接收控制电流的主要部件，它的作用是接受控制电流的作用，从而使阀杆的移动，从而改变阀门的开启程度；阀杆是连接阀芯与阀门的轴，用来传达电磁线圈控制的作动力；电磁线圈是控制电磁阀控制流量的关键器件，根据流体电路中控制系统的要求，可以控制它的工作电压和功率；铁芯是电磁线圈内的一种磁性材料，可以增强线圈的磁力，从而增加开启、关闭的效率；调节器是实现流量调节的器件，其通过改变电流的大小来实现调节的目的。
电磁阀的工作原理是：当控制电源向电磁线圈供电时，通过铁芯的磁力，导致阀杆产生运动，从而改变阀芯的开启程度，从而改变流体通过阀门的程度。
如果关闭电源，则当阀杆复位时，阀芯也复位到原来的位置，从而阻断流体的通路。
此外，电磁阀中的调节器也可以实现电流的调节，从而改变阀门的开启程度，从而达到调节流量的目的。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它基于电磁原理，通过控制电磁线圈的通断来控制阀门的开关状态。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁线圈、阀体、阀芯和密封件等组成。
其中，电磁线圈是电磁阀的核心部件，通过通电使其产生磁场，控制阀芯的运动。
阀体是电磁阀的外壳，起到支撑和保护作用。
阀芯是电磁阀的控制部件，通过电磁力的作用来实现开关阀门。
密封件用于确保阀门的密封性能。
二、电磁阀的工作原理当电磁线圈通电时，会在其周围产生一个磁场。
这个磁场会吸引或推开阀芯，使其在阀体上的开口位置发生变化。
阀芯的移动会改变阀门的开关状态，从而控制介质的通断。
具体工作原理如下：1. 初始状态：电磁线圈未通电时，阀芯处于初始位置。
此时，阀门处于关闭状态，介质无法通过。
2. 通电吸合：当电磁线圈通电时，产生的磁场会吸引阀芯。
阀芯受到电磁力的作用，向磁场方向运动，使阀门打开。
介质开始通过阀门流动。
3. 保持状态：一旦阀芯到达吸合位置，电磁线圈会继续通电，保持磁场的稳定。
阀门保持打开状态，介质持续通过。
4. 断电复位：当电磁线圈断电时，磁场消失，电磁力也会消失。
此时，弹簧力将阀芯推回初始位置，阀门关闭。
介质停止流动。
三、电磁阀的特点和应用1. 快速响应：电磁阀的开关速度较快，响应时间通常在几毫秒至几十毫秒之间，适用于对时间要求较高的控制系统。
2. 精确控制：电磁阀可以精确控制阀门的开关状态，使介质的流量、压力等参数得到精确调节。
3. 大通径范围：电磁阀的通径范围广泛，从几毫米到数米不等，可满足不同场景下的需求。
4. 可靠性高：电磁阀结构简单，工作可靠，寿命较长，适用于长时间稳定工作的场合。
5. 应用广泛：电磁阀广泛应用于工业自动化系统中，如液压系统、气动系统、供水系统、燃气系统等。
四、电磁阀的选型和安装注意事项1. 选型注意事项：- 根据介质特性选择合适的材质：不同介质对材质有不同的要求，如耐腐蚀性、耐高温性等。
各类电磁阀结构及工作原理详解
各类电磁阀结构及工作原理详解电磁阀是一种常见的自动控制元件，广泛应用于工业领域。
它通过电磁力控制阀门的开启和关闭，实现液体或气体的流量控制。
根据不同的结构和工作原理，电磁阀可以分为多种类型。
下面将详细介绍几种常见的电磁阀结构及工作原理。
1.直动式电磁阀：直动式电磁阀是最常见的一种电磁阀。
它的结构简单，由阀体、阀芯、电磁线圈和弹簧组成。
当线圈通电时，电磁力使得阀芯克服弹簧力，向下移动，开启阀门；当线圈断电时，弹簧力使得阀芯向上移动，关闭阀门。
这种电磁阀结构简单、可靠性高，广泛应用于工业自动化控制系统中。
2.继电式电磁阀：继电式电磁阀是一种利用阀芯的动作来控制阀门开启和关闭的电磁阀。
它的结构相对复杂，由电磁铁、阀体、阀芯和辅助阀等组成。
当电磁铁通电时，产生磁力将阀芯吸引，阀芯与阀体之间的密封断开，实现阀门的开启；当电磁铁断电时，阀芯受到辅助阀的作用，通过压力差将阀芯弹回原位，实现阀门的关闭。
继电式电磁阀结构复杂，但具有灵活的控制方式和快速的响应时间，广泛应用于高速运动系统中。
3.比例式电磁阀：比例式电磁阀是一种利用电磁力的大小来控制阀门开度的电磁阀。
它的结构类似于直动式电磁阀，由阀体、阀芯、电磁线圈和弹簧组成。
不同的是，比例式电磁阀通过改变线圈电流的大小来改变电磁力的大小，进而实现阀门开度的调节。
比例式电磁阀具有精确的控制性能和稳定的工作特性，广泛应用于流量调节和压力控制系统中。
4.膜片式电磁阀：膜片式电磁阀是一种利用膜片的弯曲来控制阀门开启和关闭的电磁阀。
它的结构简单，由阀体、膜片、电磁线圈和弹簧组成。
当线圈通电时，电磁力使得膜片弯曲，开启阀门；当线圈断电时，弹簧力使得膜片恢复原状，关闭阀门。
膜片式电磁阀结构简单、可靠性高，适用于高粘度流体和腐蚀介质的控制。
以上是几种常见的电磁阀结构及工作原理的详细介绍。
不同的电磁阀适用于不同的工业场景，根据实际需求选择合适的电磁阀可以提高系统的自动化控制效率和可靠性。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化系统中。
它通过控制电磁线圈的通断来控制液体或气体的流动。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的组成结构电磁阀由电磁线圈、铁芯、阀体和密封件等部分组成。
其中，电磁线圈是电磁阀的核心部件，通过通电使得铁芯产生磁场，从而实现阀门的开启或关闭。
阀体是电磁阀的外壳，起到固定电磁线圈和铁芯的作用。
密封件则用于保证阀门的密封性能。
二、电磁阀的工作原理当电磁线圈通电时，产生的磁场会使得铁芯受力，从而使阀门打开或关闭。
具体工作原理如下：1. 阀门关闭状态：当电磁线圈不通电时，铁芯不受力，由于阀门自身重力或弹簧的作用，阀门处于关闭状态。
此时，液体或气体无法通过阀门流动。
2. 阀门开启状态：当电磁线圈通电时，电流通过线圈产生磁场，磁场会使得铁芯受力，向上运动。
当铁芯上升到一定位置时，它会与阀门连接杆相连，从而使阀门打开。
此时，液体或气体可以通过阀门流动。
3. 控制信号：电磁阀的工作需要通过控制信号来实现。
通常情况下，通过控制开关或PLC等设备，给电磁线圈施加电流，从而控制阀门的开启或关闭。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化系统中，常见的应用领域包括：1. 液压系统：电磁阀可用于控制液压系统中的液体流动，如控制液压缸的运动、调节液压系统的压力等。
2. 气动系统：电磁阀可用于控制气动系统中的气体流动，如控制气缸的运动、调节气动系统的压力等。
3. 自动化生产线：电磁阀可用于控制自动化生产线中的各种工艺流程，如控制流水线的启停、调节流量等。
4. 汽车工业：电磁阀可用于汽车发动机的控制，如控制燃油喷射、调节气门的开闭等。
5. 医疗设备：电磁阀可用于医疗设备中的液体或气体控制，如控制输液泵的流速、调节气体浓度等。
四、电磁阀的特点和优势电磁阀具有以下特点和优势：1. 快速响应：电磁阀的开启或关闭速度较快，能够实现快速的流体控制。
2. 高精度控制：电磁阀的控制精度较高，能够实现精确的流量或压力控制。
电磁阀的结构及原理分析
电磁阀的结构及原理分析电磁阀是用来控制流体的方向的自动化基础元件，属于执行器；通常用于机械控制和工业阀门上面，对介质方向进行控制，从而达到对阀门开关的控制。
电磁阀的结构原理1.阀体2.进气口3.出气口4.导线5.柱塞电磁阀原理上分为三大类：直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
一：直动式电磁阀有常闭型和常开型二种。
常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合直接开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，介质不通。
结构简单，动作可靠，在零压差和微真空下正常工作。
常开型正好相反。
如小于φ6流量通径的电磁阀。
原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。
（常开型与此相反）特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀这种阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。
当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导阀口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启主阀介质流通。
当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。
结构合理，动作可靠，在零压差时工作也可靠。
如：ZQDF，ZS，2W等。
原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常用的自动控制元件，广泛应用于各种工业领域。
它通过电磁力的作用来控制介质的通断，实现流体的控制和调节。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀由电磁激励系统和阀体组成。
电磁激励系统包括线圈、铁芯和阀门。
阀体由阀座、阀芯和弹簧组成。
1. 线圈：线圈是电磁阀的核心部件，它是由导线绕成的线圈，通常采用绝缘包覆。
线圈的作用是产生磁场，通过磁场的变化来控制阀门的开关。
2. 铁芯：铁芯是线圈的磁路，通常由铁材制成。
它起到集中磁场、增强磁力的作用，使得电磁阀能够产生足够的力量来控制阀门。
3. 阀门：阀门是电磁阀的关键部件，它由阀座和阀芯组成。
阀座是固定在阀体上的零件，用于密封介质的流动通道。
阀芯是可移动的零件，通过电磁力的作用来控制阀门的开关。
4. 弹簧：弹簧是阀芯的辅助装置，它的作用是使阀芯在无电磁力作用时保持闭合状态，以确保阀门的密封性能。
二、电磁阀的工作原理电磁阀的工作原理是基于电磁力的作用。
当通电时，电流通过线圈，产生磁场。
磁场使得铁芯磁化，产生磁力。
这个磁力将阀芯吸引到阀座上，使得阀门关闭。
当断电时，磁场消失，阀芯受到弹簧的作用，回到原来的位置，阀门打开。
具体的工作过程如下：1. 通电状态下：当电流通过线圈时，线圈产生磁场，磁场使得铁芯磁化，产生磁力。
这个磁力将阀芯吸引到阀座上，使得阀门关闭。
此时，介质无法通过阀门流动。
2. 断电状态下：当断开电源时，线圈不再通电，磁场消失。
此时，阀芯受到弹簧的作用，回到原来的位置，阀门打开。
介质可以通过阀门流动。
通过控制电源的通断，可以实现电磁阀的开关控制。
当需要控制介质的通断时，只需控制电源的通断状态即可。
三、电磁阀的特点与应用1. 特点：- 快速响应：电磁阀的开关动作快速，响应时间短，能够实现快速的介质控制。
- 可靠性高：电磁阀采用机电一体化设计，结构简单，故障率低，使用寿命长。
- 节能环保：电磁阀的开关控制能够准确控制介质的流量，实现节能环保的目的。
电磁阀的结构与工作原理
电磁阀的结构与工作原理
引言：
电磁阀是一种常见的自动控制元件，它通过电磁力的作用来控
制流体介质的通断。
在工业自动化系统中，电磁阀广泛应用于液压、气动系统，以及供水、供气等领域。
本文将介绍电磁阀的结构和工
作原理。
一、电磁阀的结构
电磁阀通常由铁芯、线圈、阀体、阀门以及密封和连接件等部
分组成。
1. 铁芯
铁芯是电磁阀的核心部件，主要由软磁材料制成。
它具有良好
的导磁性能，能够吸引和释放阀门。
2. 线圈
线圈是由导线绕成的线圈，通过接通或切断电流来控制线圈的
工作状态。
当电流通过线圈时，会产生磁场，从而使铁芯受到磁力
作用。
3. 阀体和阀门
阀体是电磁阀的外壳，通常由金属材料制成。
阀门则是控制液
体或气体流动的部件，通过阀门的打开和关闭来控制流体通断。
4. 密封和连接件
电磁阀的密封和连接件主要包括O型圈、螺母、垫片等部分，
用于确保电磁阀的密封性和稳定性。
二、电磁阀的工作原理
电磁阀的工作原理基于电磁感应和磁力作用。
当电流通过线圈时，线圈会产生一个磁场，磁场会使得铁芯受到磁力的吸引而移动，从而使阀门打开或关闭。
1. 阀门打开
当电流通过线圈时，线圈产生的磁场使铁芯受到磁力的吸引，
铁芯向线圈的一端移动，使阀门打开。
此时，流体介质可以通过阀
门流动。
2. 阀门关闭。
电磁阀工作原理
电磁阀工作原理电磁阀是一种通过电磁力控制流体流动的装置。
它由电磁铁和阀体两部分组成。
电磁铁是电磁阀的核心部件，通过电流激励产生磁场，使阀体内的阀芯移动，从而控制流体的通断。
一、电磁阀的基本结构电磁阀由阀体、阀芯、电磁铁和密封件等部分组成。
1. 阀体：阀体是电磁阀的外壳，通常由铸铁、铜或不锈钢制成。
阀体内部有进口和出口，用于控制流体的流动。
2. 阀芯：阀芯是电磁阀的移动部件，通常由铜或不锈钢制成。
阀芯上有一个密封垫圈，可以保证阀芯与阀体之间的密封性。
3. 电磁铁：电磁铁是电磁阀的核心部件，由线圈和铁芯组成。
当通电时，线圈产生磁场，吸引铁芯，使阀芯移动，从而控制流体的通断。
4. 密封件：密封件用于保证电磁阀的密封性能，防止流体泄漏。
二、电磁阀的工作原理电磁阀的工作原理可以分为两个步骤：吸合和断开。
1. 吸合：当电磁铁通电时，线圈产生磁场，吸引铁芯。
铁芯与阀芯连接在一起，当铁芯吸引阀芯时，阀芯与阀体之间的密封垫圈被压缩，流体从进口流入阀体，并通过阀体的通道流向出口。
这时，电磁阀处于开启状态，流体可以通过。
2. 断开：当电磁铁断电时，磁场消失，铁芯失去吸引力，阀芯受到弹簧的作用，回到初始位置。
阀芯与阀体之间的密封垫圈恢复原状，阻止流体继续流动。
这时，电磁阀处于关闭状态，流体无法通过。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，用于控制气体、液体和蒸汽等流体的流动。
1. 液压系统：电磁阀可用于控制液压系统中的液体流动，如控制液压缸的运动。
2. 气动系统：电磁阀可用于控制气动系统中的气体流动，如控制气缸的运动。
3. 水处理系统：电磁阀可用于控制水处理系统中的液体流动，如控制水泵的启停。
4. 燃气系统：电磁阀可用于控制燃气系统中的气体流动，如控制燃气炉的开关。
5. 温控系统：电磁阀可用于控制温控系统中的流体流动，如控制冷却水的供给。
四、电磁阀的优点和缺点电磁阀具有以下优点：1. 控制精度高：电磁阀的开启和关闭可以通过电流的控制来实现，具有较高的控制精度。
电磁阀基本原理及结构
电磁阀基本原理及结构直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时容易振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就容易引起阀的振动，这就是双座阀不能用于小开度工作的原因所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡结构，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
如果把它人为地、强制性地用于切断场合，显然效果不好，即便为它作了许多改进（如双密封套筒阀），也是不可取的。
3、什么直行程调节阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必然转弯倒拐，使阀的流路变得相当复杂（形状如倒“S”型）。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它通过电磁力控制流体介质的通断，实现对流体的控制。
本文将详细介绍电磁阀的工作原理及其组成部分。
一、电磁阀的组成部分电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。
1. 电磁铁：是电磁阀的核心部件，由线圈和铁芯组成。
当电磁铁通电时，线圈会产生磁场，吸引铁芯，从而改变阀芯的位置，实现阀门的开启或关闭。
2. 阀体：是电磁阀的外壳，通常采用铜、铸铁等材料制成。
阀体内部有进口和出口通道，并安装有阀座和密封圈。
3. 阀芯：是电磁阀的关键部件，由铁芯和密封材料组成。
阀芯的位置决定了流体通道的开启或关闭状态。
4. 弹簧：用于控制阀芯的位置，当电磁铁不通电时，弹簧会将阀芯复位，使阀门关闭。
二、电磁阀的工作原理电磁阀的工作原理可以简单概括为电磁铁的磁场控制阀芯的位置，从而控制流体的通断。
1. 闭合状态：当电磁铁不通电时，弹簧将阀芯向下推，阀芯与阀座紧密贴合，流体通道被封闭，阀门处于闭合状态。
2. 开启状态：当电磁铁通电时，线圈产生磁场，吸引铁芯，将阀芯向上抬起，阀芯与阀座分离，流体通道打开，阀门处于开启状态。
3. 控制方式：电磁阀可以通过控制电磁铁的通电和断电来实现对阀门的控制。
通电时阀门开启，断电时阀门关闭。
控制电磁铁通电和断电的方式可以通过外部控制信号实现，如开关、传感器等。
三、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，其应用范围包括但不限于以下几个方面：1. 液压系统：电磁阀可用于液压系统中，控制液压油的流动，实现对液压缸、液压马达等执行机构的控制。
2. 气动系统：电磁阀可用于气动系统中，控制气体的通断，实现对气缸、气动执行元件的控制。
3. 水处理系统：电磁阀可用于水处理系统中，控制水的流动，实现对水泵、水阀等设备的控制。
4. 燃气系统：电磁阀可用于燃气系统中，控制燃气的通断，实现对燃气炉、燃气灶等设备的控制。
5. 冷却系统：电磁阀可用于冷却系统中，控制冷却介质的流动，实现对冷却设备的控制。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
它通过电磁力的作用来控制流体介质的通断，实现对管道流量、压力和方向的控制。
在本文中，我们将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。
其中，电磁铁是电磁阀的核心部件，它由线圈和铁芯组成。
当电流通过线圈时，会在铁芯上产生磁场，从而使阀芯受到电磁力的作用，实现阀门的开启或者关闭。
二、电磁阀的工作原理1. 常开型常开型电磁阀在无电流情况下，阀芯由弹簧压力将阀门保持在开启状态。
当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯向上挪移，阀门关闭。
当电流断开时，弹簧的压力将阀芯恢复到开启状态。
2. 常闭型常闭型电磁阀在无电流情况下，阀芯由弹簧压力将阀门保持在关闭状态。
当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯向下挪移，阀门打开。
当电流断开时，弹簧的压力将阀芯恢复到关闭状态。
三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：吸合阶段和保持阶段。
1. 吸合阶段当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯挪移到吸合位置。
在吸合位置，阀芯与阀座之间的间隙被打开，流体介质可以通过阀门。
2. 保持阶段在保持阶段，电磁阀的线圈中的电流保持稳定，电磁铁继续产生磁场，使阀芯保持在吸合位置。
阀芯与阀座之间的间隙保持打开状态，流体介质可以持续通过阀门。
四、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，主要用于控制液体温和体介质的通断和流量调节。
以下是一些常见的应用领域：1. 液压系统：电磁阀在液压系统中用于控制液压油的流量和压力，实现对液压缸、液压马达等执行元件的控制。
2. 自动化生产线：电磁阀在自动化生产线中用于控制气动设备的通断和动作顺序，实现自动化生产的连续性和高效性。
3. 空调系统：电磁阀在空调系统中用于控制冷凝器和蒸发器之间的制冷剂流动，实现空调系统的制冷和制热功能。
电磁阀工作原理
电磁阀工作原理电磁阀从原理上分为三大类：直动式、分步直动式、先导式。
而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构一、直动式电磁阀原理：通电时，电磁阀线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧力把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先打开先导小阀，主阀下压力上升，上腔压力下降，从而利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压或真空、高压时亦能可靠动作，但功率较大，要求必须水平安装。
三、先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速进入上腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
四．二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号，电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves)。
电磁阀既是电器控制部分和气动执行部分的接口，也是和气源系统的接口。
电磁阀接受命令去释放，停止或改变压缩空气的流向，在电-气动控制中，电磁阀可以实现的功能有：气动执行组件动作的方向控制，ON/OFF开关量控制，OR/NOT/AND逻辑控制。
在电磁阀家族中，最重要的是电磁控制换向阀(Solenoid actuated directional control valves)。
电磁阀工作原理
电磁阀工作原理电磁阀是一种常见的自动控制元件，广泛应用于工业、农业、建筑等领域。
它通过电磁力控制流体的开关，实现流体的流通或截断。
本文将详细介绍电磁阀的工作原理及其相关知识。
一、电磁阀的基本结构和组成部分电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈、铁芯和阀芯。
阀体包括进出口通道、阀座和阀门。
当电磁铁通电时，产生磁场，使得阀芯受到磁力作用，与阀座分离或接触，从而控制流体的通断。
二、电磁阀的工作原理1. 电磁铁的工作原理电磁铁是电磁阀的核心部件，它通过电流在线圈中产生磁场，使得铁芯受到磁力作用。
根据电磁铁的工作原理，可以将电磁铁分为吸合型和推动型两种。
- 吸合型电磁铁：当电流通过线圈时，线圈产生磁场，使得铁芯被吸引，与阀芯接触，从而实现阀门的开启。
- 推动型电磁铁：当电流通过线圈时，线圈产生磁场，使得铁芯受到推动力，与阀芯分离，从而实现阀门的关闭。
2. 阀芯与阀座的工作原理阀芯与阀座之间的间隙决定了流体的通断。
当电磁铁通电时，阀芯受到磁力作用，与阀座分离，流体通过阀门流通；当电磁铁断电时，阀芯受到弹簧力的作用，与阀座接触，流体被截断。
三、电磁阀的分类根据电磁阀的工作方式和结构特点，可以将其分为直动式电磁阀和先导式电磁阀两种。
1. 直动式电磁阀直动式电磁阀是指电磁铁直接作用于阀芯的一种电磁阀。
它的特点是结构简单，体积小，响应速度快。
直动式电磁阀适用于小流量、低压力的场合。
2. 先导式电磁阀先导式电磁阀是指通过一个或多个小阀门控制主阀门的一种电磁阀。
它的特点是能够控制大流量、高压力的流体。
先导式电磁阀适用于大流量、高压力的场合。
四、电磁阀的应用领域电磁阀广泛应用于各个行业，以下列举几个常见的应用领域：1. 工业自动化控制电磁阀在工业自动化控制中起到关键作用。
例如，在流水线上控制流体的流通和截断，实现自动化生产。
2. 液压和气动系统电磁阀在液压和气动系统中用于控制流体的流向、压力和流量。
例如，在液压系统中，电磁阀可以控制液压缸的伸缩。
电磁阀的工作原理
电磁阀的工作原理电磁阀是一种常见的控制元件，广泛应用于工业自动化系统中。
它通过电磁力的作用来控制液体或气体的流动，实现开关和调节的功能。
电磁阀的工作原理主要包括结构组成、电磁力的产生和控制、流体控制等方面。
一、结构组成电磁阀主要由铁芯、线圈、阀体和阀芯组成。
铁芯是电磁阀的核心部件，它由软磁材料制成，起到引导磁场和提供磁路的作用。
线圈是电磁阀的电磁力产生器，通电时会产生磁场，通过磁场与铁芯之间的相互作用来产生电磁力。
阀体是电磁阀的外壳，起到固定和保护内部元件的作用。
阀芯是电磁阀的控制部件，通过电磁力的作用来控制液体或气体的流动。
二、电磁力的产生和控制电磁阀的工作原理基于电磁力的产生和控制。
当通电时，线圈中会产生磁场，磁场会使铁芯磁化，并通过磁路传导到阀芯上。
阀芯受到磁力的作用，会发生位移，从而改变阀体与阀座之间的间隙，控制流体的流动。
当断电时，磁场消失，阀芯受到弹簧力的作用返回原位，阀体与阀座之间的间隙再次闭合，流体停止流动。
三、流体控制电磁阀通过控制阀芯的位移来控制流体的流动。
当阀芯关闭时，阀体与阀座之间的间隙闭合，流体无法通过，实现流体的截断和开关功能。
当阀芯打开时，阀体与阀座之间的间隙打开，流体可以顺畅地通过，实现流体的通路和调节功能。
通过控制电磁阀的通电和断电，可以实现对流体的精确控制。
四、应用领域电磁阀广泛应用于各个领域，如工业自动化、石油化工、冶金、电力、水处理等。
在工业自动化系统中，电磁阀常用于控制气体和液体的流动，实现各种工艺过程的自动化控制。
例如，电磁阀可以用于控制气缸的运动，实现机械臂的抓取和放置动作；电磁阀也可以用于控制液体的流量和压力，实现流体的调节和控制。
总结：电磁阀是一种通过电磁力控制流体流动的常见控制元件。
它的工作原理基于电磁力的产生和控制，通过控制阀芯的位移来实现对流体的开关和调节。
电磁阀在工业自动化系统中应用广泛，可以实现流体的精确控制，提高生产效率和产品质量。
电磁阀基本原理及结构
电磁阀根本原理及构造直动式电磁阀原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门翻开；断电时，电磁力消逝，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
分布直动式电磁阀原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门翻开。
当入口与出口到达启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能牢靠动作，但功率较大，要求必需水平安装。
先导式电磁阀原理：通电时，电磁力把先导孔翻开，上腔室压力快速下降，在关闭件四周形成上低下高的压差，流体压力推动关闭件向上移动，阀门翻开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔快速腔室在关阀件四周形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装(需定制)但必需满足流体压差条件电磁阀使用过程中常见问题1、为什么双座阀小开度工作时简洁振荡？对单芯而言，当介质是流开型时，阀稳定性好；当介质是流闭型时，阀的稳定性差。
双座阀有两个阀芯，下阀芯处于流闭，上阀芯处于流开，这样，在小开度工作时，流闭型的阀芯就简洁引起阀的振动，这就是双座阀不能用于小开度工作的缘由所在。
2、为什么双密封阀不能当作切断阀使用？双座阀阀芯的优点是力平衡构造，允许压差大，而它突出的缺点是两个密封面不能同时良好接触，造成泄漏大。
假设把它人为地、强制性地用于切断场合，明显效果不好，即便为它作了很多改进〔如双密封套筒阀〕，也是不行取的。
3、什么直行程调整阀防堵性能差，角行程阀防堵性能好？直行程阀阀芯是垂直节流，而介质是水平流进流出，阀腔内流道必定转弯倒拐，使阀的流路变得相当简单〔外形如倒“S〞型〕。
电磁阀的结构与原理
电磁阀的结构与原理电磁阀是一种将电流信号转换为液压或气压信号的控制装置。
它由电磁铁和阀体两部分组成，通过电磁铁的工作原理实现阀体的开关控制。
下面将详细介绍电磁阀的结构和工作原理。
一、电磁阀的结构1.电磁铁：电磁铁是电磁阀的核心部件，它由线圈和铁心组成。
线圈通电时产生磁场，将铁心吸引，使其与阀芯连接或分离，从而实现阀体的开关控制。
2.阀体：阀体是电磁阀的外壳，通常由金属材料制成。
阀体内部有一个或多个阀座，用于安装阀芯和密封阀门。
阀体上通常还有进出口口，用于流体的进出。
3.阀芯：阀芯是电磁阀的一个移动部件，通常由金属材料制成。
阀芯上有一个或多个密封圈，用于实现与阀座的良好密封。
当电磁铁通电时，阀芯会被吸引或推动，与阀座接触或分离，从而改变流体的通道状态。
4.弹簧：弹簧是电磁阀的辅助部件，通常用于保持阀芯的初始位置或提供关闭阀门的力量。
当电磁铁断电时，弹簧会使阀芯返回到初始位置，关闭阀门。
二、电磁阀的工作原理电磁阀的工作原理是通过电磁铁的工作状态改变阀芯的位置，从而改变流体的通道状态。
当电磁铁通电时，线圈中产生磁场，吸引铁心，使其与阀芯连接。
此时，阀芯会被磁力从初始位置移动到与阀座连接的位置，打开阀门。
流体可以通过阀座和阀芯之间的通道，实现流通。
当电磁铁断电时，磁场消失，铁心会由于弹簧的作用力返回到初始位置。
此时，阀芯也会随之返回到初始位置，与阀座分离。
阀门关闭，流体无法通过通道。
电磁阀的开关控制可以通过改变电磁铁的工作状态来实现。
通常情况下，电磁阀通过外部的控制电路将电流信号传递给电磁铁，通过控制电路的开关状态来控制电磁铁的通电和断电。
当控制电路通电时，电磁铁通电，阀门打开；当控制电路断电时，电磁铁断电，阀门关闭。
电磁阀的工作原理简单可靠，广泛应用于工业自动控制系统中，如液压系统、气动系统、供水系统等。
电磁阀的结构也有多种类型，如单向阀、双向阀、直动式阀等，可以根据需要选择合适的类型和规格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀的结构原理
简单的讲，电磁阀是用来开关流体通路或对流体进行换向的基础元件；其内部部件经过精密的机加工，并选择不同的阀体阀芯材料满足不同介质的流通。
电磁阀的对流体通路的开关功能是通过其内部的电磁动铁芯的提升或落下来实现的，而动铁芯的动作是由电磁线圈的通电或断电来完成；
按内部结构可分为膜片式（图一、图二）和活塞式电磁阀（图三）；
按其断电时电磁阀的状态分常开型和常闭型，
常闭型电磁阀：电磁线圈断电时，电磁阀呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力后被提起，此时电磁阀打开，介质呈通路状态；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭阀口，电磁阀关闭，介质断流；常开型与此相反；
按动作方式可分为直动式、分步直动式和先导式电磁阀：
直动式电磁阀：常闭型直动式电磁阀通电时，电磁线圈产生电磁力使动铁芯克服弹簧力被提起，电磁阀开启，介质流通；当线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，电磁阀关闭，介质断流；常开型与此相反；在真空、负压、零压差时能正常工作，但电磁头体积较大。
分步直动式（反冲式）：采用一次开阀和两次开阀连在一体，常闭型电磁阀线圈通电时，电磁力先将导阀打开，导阀设在主阀口上，此时主阀上腔的压力通过导阀口卸荷，主阀下腔压力大于上腔压力，在利用压力差和电磁力的共同作用下使主阀芯向上运动，电磁阀打开，介质流通；线圈断电时，电磁力消失，在动铁芯的自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀上腔，使上腔压力升高，在弹簧力和压力的作用下关闭主阀，介质断流。
常开型与此相反；在零压差或高压时可靠工作，但功率及体积较大；
先导式电磁阀：由导阀和主阀芯连着形成通道，常闭型电磁阀电磁先驱通电时，产生的电磁力使导阀打开，介质流向出口，主阀上腔压力迅速下降，在主阀上下腔内形成压差克服弹簧力而随之向上运动，主阀开启，介质流通，电磁阀开启；线圈断电时，电磁力消失，动铁芯在弹簧力的作用下复位，关闭导阀，介质从平衡孔中流入，主阀芯上腔压力增大，并在弹簧力的作用下向下运动，关闭主阀，介质断流，电磁阀关闭。
常开型与此相反；体积小，功率低，但介质压差范围受限，管道中压力必须满足开启的压差条件；
三通电磁阀常闭型：。
