电气调试及典型案例
电气调试及典型案例ppt课件
8、平圩利用线路电容电流进行II母线保护校验
34
9、平圩分别用5011、5012投切平－西5312线路
35
10、平圩分别用5031、5033投切平－西5312线路
36
11、解环、合环及复校母差保护和线路保护
37
如果是将两个交流电源并列，如图2所示，同理并列后的环 流i也必须在允许范围内，因此作为交流两个电源并列的条 件必须是：两电源的频率相等；电压相等；相位相同，这3 个条件是必须同时具备。检查是否满足上述3个条件称为检 查同期(检同期，或核对同期、同期核相)。并列点的开关K 一般称为同期开关或并列点开关。检查同期的装置称为 “同期装置”。
火电基建工程 电气调试技术及典型案例
1
一、火电工程由基建到投产的全程
1、土建施工阶段 2、设备安装阶段 3、单体调试阶段 4、分系统调试阶段 5、整套启动调试阶段 6、系统带负荷试运转阶段 7、投产移交
2
二、调试阶段的划分
1、单体调试阶段
设备现场安装完成后的独立调试，既设备只对设备本身进行调试，不包
10
同期装置的功能是，将并列点的开关K两侧的电压引入同期装置， 如图3所示，由装置测量两侧的频率差、电压差、相位差，当3个 条件同时满足时则向开关发出合闸命令。用于机组的同期装置具 有调节汽轮机转速的能力（调频率差）和调节发电机电压的能力 （调电压差）。
基建工程新投运机组以或新投运线路在启动前，必须完成一项非 常重要的工作，即，检查同期回路接线的正确性，方法是利用系 统的一次电压来检查同期回路的接线的正确性。其方法分是设法 改变运行方式，先将同期点开关合闸，然后由开关的某一侧电源 供电，使得将同期点开关两侧的PT同时带电，称为一次同源，此 时一次侧处于频率差、电压差、相位差均满足同期条件，则二次 侧电压也应该是频率差、电压差、相位差均满足同期条件，否则 二次同期回路接线不正确。图4为一次同源二次核相的运行方式。
发电厂厂用系统电气调试典型案例分析
山西农业大学 园艺专业 ， 助理 工程 师 ， 太原市 园林局晋 源苗 圃 ， （ 实习编辑 ： 薛 艳）
山西 省 太 原 市 ，３０ ５ ００２．
Ｔａ ｋｉ ｇ ａ ｕ ｈｅＰｒ ｃ ｉａ ｐ ｉａ ｉ ｎ ｏ ｕ －ｏ －ｓ ａ ｏ Ａｒ ｏ ａ ｓ ａ ｔ ｌ ｎ ｂｏ ｔｔ ａ ｔｃ ｌ Ａ ｐｌｃ ｔｏ ｆＯ ｔ ｆ ｅ ｓ ｎ ｂ ｒＴｒ ｎ ｐｌ ｎ
例行摇 电缆绝缘 、 看保护定值等“ 查 传统 ” 检查项 目外 ， 还需 注意 以下两种情况 。 ［ ］ 陈从周． 园［ ． ７ 说 Ｍ］ 上海 ： 同济大学出版社 ，９ ４ １８ ． ［ ］ 赵世伟 ， ８ 张佐 双． 园林植 物景观设 计与 营造 ［ ． Ｍ］ 北京 ： 中国
城 市 出版 社 ，０ １ ２０．
响 ） 。
一
笔者将工作 中曾经遇到的几个较为典型 的问题列举 出来 ，与 同
行们探讨 。
般 的检查步骤为 ：把配 电柜 内零 序电流端子短连片打开
后， 先将保护装置上的零序配线打开 ， 查端子至保护装置 的配 检
线有无接地问题 ； 若正 常 ， 再将零序 Ｃ Ｔ处配线打开 ， 检查端子至 零序 Ｃ Ｔ的配线有无接 地问题 。在“ 非常规 ” 序过 流问题 中 ， 零 此 种情况几率较大 。临河热 电厂工程 ２号机磨 煤机及蒙西发 电厂 工程 ２号机凝泵试转时 曾发生过此类状况 。
１ 卡扣式 Ｃ ． ２ Ｔ问题
ｌ 零序 过流 问题
三相四线制系统中 ， 三相 电流不平衡即会产 生零序 电流。实 际生产 中， 理论上的三相绝对平衡几乎是不存 在的 ， 可以说有负
荷便会有零序 电流。发 电厂厂用系统分部试运行过程中 ， 在所有 相关 电气试验均合格 的情况下 （ 具体 的实验项 目及 内容在 此不 阐述 ） 出现零 序过流问题 ， 对于新人来说可能无从 下手 。除 仍 这

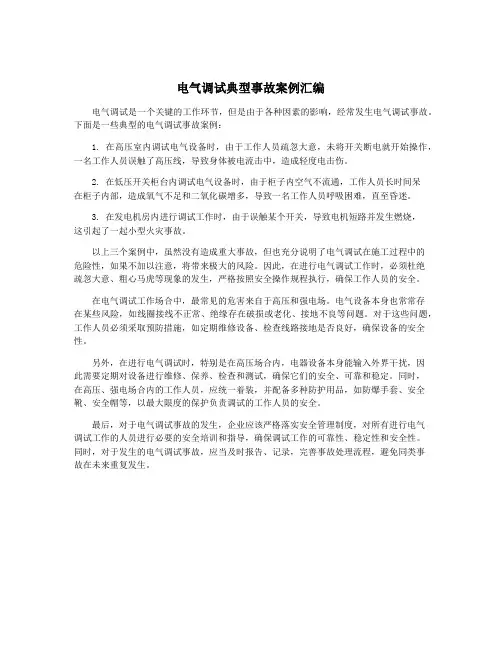

电气调试典型事故案例汇编
电气调试典型事故案例汇编电气调试是一个关键的工作环节，但是由于各种因素的影响，经常发生电气调试事故。
下面是一些典型的电气调试事故案例：1. 在高压室内调试电气设备时，由于工作人员疏忽大意，未将开关断电就开始操作，一名工作人员误触了高压线，导致身体被电流击中，造成轻度电击伤。
2. 在低压开关柜台内调试电气设备时，由于柜子内空气不流通，工作人员长时间呆在柜子内部，造成氧气不足和二氧化碳增多，导致一名工作人员呼吸困难，直至昏迷。
3. 在发电机房内进行调试工作时，由于误触某个开关，导致电机短路并发生燃烧，这引起了一起小型火灾事故。
以上三个案例中，虽然没有造成重大事故，但也充分说明了电气调试在施工过程中的危险性，如果不加以注意，将带来极大的风险。
因此，在进行电气调试工作时，必须杜绝疏忽大意、粗心马虎等现象的发生，严格按照安全操作规程执行，确保工作人员的安全。
在电气调试工作场合中，最常见的危害来自于高压和强电场。
电气设备本身也常常存在某些风险，如线圈接线不正常、绝缘存在破损或老化、接地不良等问题。
对于这些问题，工作人员必须采取预防措施，如定期维修设备、检查线路接地是否良好，确保设备的安全性。
另外，在进行电气调试时，特别是在高压场合内，电器设备本身能输入外界干扰，因此需要定期对设备进行维修、保养、检查和测试，确保它们的安全、可靠和稳定。
同时，在高压、强电场合内的工作人员，应统一着装，并配备多种防护用品，如防爆手套、安全靴、安全帽等，以最大限度的保护负责调试的工作人员的安全。
最后，对于电气调试事故的发生，企业应该严格落实安全管理制度，对所有进行电气调试工作的人员进行必要的安全培训和指导，确保调试工作的可靠性、稳定性和安全性。
同时，对于发生的电气调试事故，应当及时报告、记录，完善事故处理流程，避免同类事故在未来重复发生。
典型电气安全事故案例
典型事故案例
一、违章作业--触电死亡
1、事故经过： 2002年5月17日，某电厂检修班职工王某带领张某检 修380 V直流焊机。电焊机修后进行通电试验良好， 并将电焊机开关断开。王某安排工作组成员张某拆除 电焊机二次线，自己拆除电焊机一次线。约17:15，王 某蹲着身子拆除电焊机电源线中间接头，在拆完一相 后，拆除第二相的过程中意外触电，经抢救无效死亡。
二、安全措施不全--电除尘内触电
1、事故经过： 2003年5月31日2时30分，某电厂电除尘运行人员发现： 3号炉三电场二次电压降至零，四个电场的电除尘器当 一个电场退出运行时，除尘效率受到一定影响。由于在 夜间，便安排一名夜间检修值班人员处理该缺陷。在检 修人员进入电除尘器绝缘子室处理3号炉三电场阻尼电 阻故障时，由于仅将三电场停电，造成了检修人员触电， 经抢救无效死亡。
作前未进行安全风险分析，在拆除电焊机电源线中间接头时，未检查确认电焊机电源是否已断开，在电源线带电 又无绝缘防护的情况下作业，导致触电。王某违章作业是此次事故的直接原因。 工作组成员张某虽为工作班成员，在工作中未有效进行安全监督、提醒，未及时制止王某的违章行为，是此次事 故的原因之一。 该公司领导对“安全第一，预防为主”的安全生产方针认识不足，存在轻安全重经营的思想，负有直接管理责任。
装设临时用电 要办理审批手
续
电线高度与建 筑物和高压线 保持安全距离
临时用电 四要求
敷设架空线路 要求用绝缘子 固定，防止外
皮绝缘破损
露天设置的用 电设备要求牢 固，且有防雨
措施
安全用电小常识ຫໍສະໝຸດ 典型事故案例二、安全措施不全--电除尘内触电
2、原因分析： 运行人员停电操作存在严重的随意性，且仅将故障的3电场停电，安全措施不全面。 检修人员违反《电业安全工作规程》的规定，在没有监护的情况下单人在带电场所作业，且安全措施不 全，造成触电。 运行班长在检修人员触电后，应急处理和救援不当。不是立即对所有电场停电救人，而是打电话逐级汇 报，延误了抢救时间。 3、防范错施： 紧急缺陷处理时，必须待安全措施完成后检修人员方可进行作业。并严格执行工作监护制度。 对工作场所可能发生的触电危险情况，进行作业前应开展危险点分析。 对职工加强应急处理和救援的教育。事故发生后，应立即采取措施救人，再向上级汇报。
电气工程调试方案
电气工程调试方案电气工程调试方案是指电气工程师在电气工程项目中进行系统调试、运行和优化的方案。
调试是确保电气设备和系统能够按照设计要求进行正常运行的重要环节。
下面是一个电气工程调试方案的示例，用于指导电气工程师进行调试工作。
1.调试目标和原则在开始调试之前，首先要明确调试的目标和原则。
调试的目标是保证系统安全、稳定、正常运行，并满足设计规范和要求。
调试的原则是按照先易后难、先局部后整体的顺序进行，逐步排除故障、进行优化。
2.调试前准备工作2.1准备调试方案和调试流程，明确调试步骤和操作要点。
2.2熟悉电气工程设计方案和设备原理，了解系统结构和相关参数。
2.3查阅设备和系统的操作手册、维护手册，掌握设备和系统的调试和故障排除方法。
2.4检查调试所需的工具、仪表和备品备件是否齐全。
2.5确保相关人员参加调试工作具备必要的技术知识和操作经验。
3.调试步骤3.1检查系统接线和连接。
确认所有设备是否正确接线、插接，是否与地线连接良好。
3.2逐步对设备进行初次调试。
按照设备操作手册的要求，依次对设备进行初次开机、调试、运行。
检查设备是否运转正常，是否出现异常声音、异味等情况。
3.3对系统进行初步调试。
依照系统设计方案和操作手册的要求，对系统进行初步开机、调试、运行。
检查系统是否具有正常的工作状态，各设备是否正常工作，能否满足设计要求。
3.4进行系统性能测试。
对系统主要功率设备进行负载测试，检查系统是否在额定负载下正常工作，各项参数是否满足设计要求。
3.5进行系统安全测试。
对系统进行安全测试，检查系统是否具备过载、欠载、短路等情况下的保护功能，各种保护装置是否工作正常。
3.6进行系统优化调整。
根据实际调试情况，对系统参数进行优化调整，以提高系统效率、稳定性和安全性。
4.调试记录和总结4.1在调试过程中，及时记录调试的过程和结果，包括设备的工作情况、参数的调整情况、系统的工作状态等。
4.2对调试过程中出现的问题进行简要分析和处理，总结解决方法和经验。
某化工有限公司电气设备送电调试方案
某化工有限公司电气设备送电调试方案1. 引言电气设备的送电调试是确保设备正常运行的重要环节。
某化工有限公司作为一家专门从事化工生产的企业，其电气设备的送电调试尤为关键。
本文将介绍某化工有限公司电气设备送电调试方案，旨在确保设备能够安全、稳定地运行。
2. 调试前准备工作在进行电气设备送电调试前，需要做一些准备工作，以确保调试过程的顺利进行。
具体工作包括：2.1 设备安全检查在送电调试前，需要进行设备的安全检查，包括检查电气设备的外观是否完好，是否有损坏部分；检查电气设备的接线端子是否松动，是否存在异常现象；检查设备的接地是否良好等。
2.2 电源接入准备在进行送电调试前，需要准备好电源接入设备。
确保电源供应符合要求，电源电压稳定，能够满足设备的电力需求。
2.3 准备调试工具进行电气设备的送电调试过程中，需要使用一些调试工具，如数字万用表、电流表、电压表等，以便对设备进行测量、检查。
3. 送电调试步骤3.1 送电前准备在进行正式的送电调试前，需要进行以下准备工作：3.1.1 断电操作在送电调试前，首先需要将电源切断，确保送电调试的安全进行。
3.1.2 设备接线将电源与电气设备进行连接，确保电源的正负极与设备的对应接线端子相连接。
3.2 送电调试步骤送电调试的具体步骤如下：3.2.1 逐个设备送电调试按照设备的顺序，逐个进行送电调试。
对每个设备，首先检查设备的接线是否正确，接地是否良好。
然后，将电源开启，观察设备是否正常运行，是否存在异常现象。
3.2.2 测量设备运行参数在设备正常运行后，使用调试工具对设备的运行参数进行测量。
主要包括电流、电压、功率等参数的测量，以确保设备的运行符合要求。
3.2.3 记录调试结果在调试过程中，需要详细记录每个设备的调试结果，包括设备的运行状态、测量参数等。
以备后续分析和参考。
4. 调试后工作送电调试完成后，需要进行以下工作：4.1 设备状态评估根据送电调试的结果，对每个设备的运行状态进行评估。
电气误操作典型案例分析
电气误操作典型案例分析一、天津高压供电公司500kV 吴庄变电站误操作事故2021年2月10〜11日，天津高压供电公司500kV吴庄变电站按方案进展#4联变综合检修。
11 日16:51 分，综合检修工作完毕，华北网调于17:11 分向吴庄站下令，对#4 联变进展复电操作。
吴庄站值班人员进展模拟操作后正式操作，操作票共103项。
17:56 分，在操作到第72项时，5021-1隔离开关A相发生弧光短路，500kV I母线母差保护动作，切除500kV I 母线所联的三台开关。
本次事故主要原因是由于操作5021-17刀闸时A相分闸未到位，操作人员又没有严格执行“倒闸操作六项把关规定〞，未对接地刀闸位置进展逐相检查，未能及时发现5021-17刀闸A相没有完全分开，造成5021-1隔离开关带接地刀合主刀，引发500kV I母线A相接地故障。
天津电力公司对事故的13 名责任人员给予行政和经济处分，分别给予变电站值班员等主要责任者，变电站当值值长等次要责任者，超高压管理所主任、党支部书记，天津高压供电公司经理、党委书记等管理责任者留用观察、降职、记大过至记过处分。
二、河北衡水供电公司220kV 衡水变电站误操作事故2009年2月27日，河北衡水供电公司220kV衡水变电站进展# 2主变及三侧开关预试，35kV H母预试，35kV母联开关的301-2刀闸检修等工作。
工作完毕后在进展“35kV H母线由检修转运行〃操作过程中，21:07 分，两名值班员撤除301-2 刀闸母线侧地线〔编号＃20〕，但并未拿走而是放在网门外西侧。
21:20 分，另两名值班员执行“ 35kV母联301开关由检修转热备用〃操作，在执行35kV母联开关301-2 刀闸开关侧地线〔编号＃15〕撤除时，想当然认为该地线挂在2 楼的穿墙套管至301-2 刀闸之间〔实际挂在1 楼的301 开关与穿墙套管之间〕，即来到位于2 楼的301 间隔前，看到已有一组地线放在网门外西侧〔衡水站35kV 配电设备为室内双层布置，上下层之间有楼板，电气上经套管连接。
乡村电气化典型案例
乡村电气化典型案例乡村电气化是指在农村地区建设电网，提供稳定可靠的电力供应，促进农村经济发展和居民生活水平的提高。
下面是十个乡村电气化的典型案例：1. 案例一：某省某县乡村电气化项目该项目位于某省某县的偏远乡村地区，该地区原来没有电力供应。
项目启动后，经过电力公司的规划和设计，新建了一座变电站，并铺设了一条输电线路将电力输送到该地区。
同时，在乡村地区修建了电力配电站和电缆线路，安装了电表和电线设备，为居民提供了稳定的电力供应。
2. 案例二：某市农村电气化改造项目该项目是对某市农村地区原有电网的改造升级。
原有电网设施老化，供电不稳定，不能满足农村居民的用电需求。
项目涉及更换电线电缆、更新变压器设备、修复电杆等工程。
改造后，农村地区的供电可靠性和稳定性得到了显著提升。
3. 案例三：某县乡村太阳能电气化项目该项目位于某县贫困乡村地区，由于地理条件限制，传统的电网建设成本较高。
为了解决这一问题，项目选择了太阳能作为能源，通过安装太阳能电池板，将太阳能转化为电能供应给乡村居民。
该项目不仅解决了电力供应问题，还节约了能源成本，对环境友好。
4. 案例四：某村小水电站电气化项目该项目是利用某村的小水电资源，建设小型水电站，并将电能供应给村民使用。
项目中，安装了水轮发电机组、输电线路和配电设备，实现了小水电站的发电和电力供应。
5. 案例五：某省某镇乡村光伏电气化项目该项目位于某省某镇乡村地区，通过光伏发电将太阳能转化为电能供应给居民。
项目中，安装了光伏电池板，并建设了光伏发电站，将发电的电能输送到乡村地区，为居民提供清洁、可再生的电力供应。
6. 案例六：某县农村电网智能化改造项目该项目是对某县农村电网进行智能化改造，通过安装智能电表和智能监控设备，实现对电网的远程监控和管理。
改造后，电力公司可以实时监测电网的运行状态，及时发现和解决故障，提高电网运行效率和供电质量。
7. 案例七：某村农村生物质电气化项目该项目利用农村可再生能源，如农作物秸秆、畜禽粪便等，通过生物质发电技术将其转化为电能供应给村民。
电气工程与自动化的工程实践与案例分享
电气工程与自动化的工程实践与案例分享电气工程与自动化是一个关于电力系统、电子技术以及计算机控制相关领域的学科，它在现代社会中扮演着重要的角色。
本文将分享几个与电气工程与自动化相关的工程实践案例，通过这些案例的分享，我们将了解到电气工程与自动化在现实生活中的应用。
工程实践一：智能家居系统智能家居系统是电气工程与自动化的典型应用之一。
通过智能家居系统，我们可以实现对家居环境、家电设备的智能管理和控制。
例如，通过传感器的感知和智能控制系统的反馈，我们可以实现对温度、湿度、光照等家居环境参数的实时监测和自动调节。
同时，我们还可以通过手机APP或语音控制设备，实现对家电设备的远程控制。
智能家居系统的应用大大提高了家居生活的便利性和舒适度，也节约了能源资源的消耗。
工程实践二：电力系统调度与控制电力系统调度与控制是电气工程与自动化中的重要任务之一。
电力系统是一个复杂庞大的网络，在实际运行中需要不断地进行监测和调整，以确保系统的稳定性和安全性。
通过自动化系统的应用，我们可以实现对电力系统的实时监测和调度。
例如，通过智能传感器和远程监控系统，我们可以在系统出现异常时快速发现问题并采取相应的措施。
此外，通过自动化调度系统，我们可以优化电力系统的运行状态，提高能源利用效率。
这些技术的应用使得电力系统的运行更加可靠和高效。
工程实践三：工业自动化控制系统工业自动化是电气工程与自动化中的一个重要领域。
在工业生产中，通过自动化控制系统的应用，我们可以实现对生产线的自动化控制和监测。
例如，在制造业中，我们可以通过PLC（可编程逻辑控制器）和SCADA（监视、控制和数据采集）系统实现对生产过程的自动化控制。
这些系统可以精确地控制机器的运行和参数调整，提高生产效率和产品质量。
同时，通过实时监测和数据采集，我们可以对生产过程进行分析和优化，实现工业生产的智能化管理。
工程实践四：智能交通系统智能交通系统是一个应用电气工程与自动化技术的典型实践领域。
【血的教训】14起典型电气事故案例分析，电工必看！
14件曾经发生的事故，每件都是血和生命换来的教训。
我们不仅要从这些事故中学习到教训，同时我们也需要通过这些事故，加强我们的安全意识！一、起吊孔无护栏 不慎坠落死亡某厂更换皮带打开起吊孔，仅用尼龙绳设置起不到任何防护作用的简易围栏，一清理积煤人员从起吊孔坠落死亡。
简要经过某厂检修人员为更换输煤皮带打开吊砣间的起吊孔（标高25m），仅用一条尼龙绳作为简易围栏。
1月17日上午，工作负责人于某带领岳某等人到达吊砣间，进行疏通落煤筒工作，虽发现起吊孔未设围栏，未采取防护措施，便开始作业。
一工作人员用大锤砸原因及暴露问题1.检修人员打开起吊孔，未设安全可靠的刚性临时围栏；2.虽用尼龙绳设简易围栏，但过于松动，垂落在地，起不到任何防护作用；3.工作负责人带领作业人员到达现场，虽发现临时围栏起不到任何防护作用，未要求检修人员设置可靠的刚性临时围栏；4.工作负责人在临时围栏起不到任何防护作用的情况下，也未采取其他防护措施，盲目组织开工。
事故图片及示意图二、吊孔打开无围栏 人员险丧命某厂一工作人员不慎踏入未设围栏的起吊孔（12.6米），集中生智，双手抓住起吊孔中间的工字梁，捡回一条命。
简要经过某年12月26日上午，某厂进行吊装作业，检修人员将发电机平台附近的起吊孔（12.6米）打开后未设置临时围栏，设一人看护。
距起吊孔约0.5米处临时放置一临时铁棚工作间，从铁棚内出来一位工作人员，踏入起吊孔，手臂抓住起吊孔中间的工字钢梁上，悬在空中，捡回一条命。
原因及暴露问题1.打开起吊孔，未设置安全可靠的刚性围栏；2.临时铁棚工作间放置位置不当，距起吊孔过近；3.现场看护人未起到看护作用；4.铁棚内出来的工作人员未注意脚下情况。
事故图片及示意图三、安全意识淡薄 擅进烟道坠落某厂一焊工在工作负责人正在办理工作票手续时，擅自进入照明不足的锅炉烟道，从无防护设施的烟道竖井坠落死亡。
简要经过某年3月22日下午，某厂项目部进行锅炉电除尘消缺工作中，工作负责人派焊工陶某（未满18岁）和王某进行焊接作业。
生产安全典型事故案例汇编-9起电气误操作事故案例
电气误操作事故案例设备未核对导致电气误操作事故【案例简述】某火电厂于1979年12月26日投产，装机容量4X25MW。
2006年9月26日，其代管的135MW机组在停机倒闸操作中发生电气误操作事故。
2006年9月26日2时08分，电气主值班员马某（监护人），沈某（操作人）进行135MW 机组停机操作。
在105开关已断开后，马某安排沈某做记录，巡操员王某作为操作人，按照预先审定的操作票继续后续操作。
按操作票本应拉开1052刀闸，停机操作即结束，但实际操作中两人均未认真检查1051刀闸的实际位置（原已在断开位置），马某将1051刀闸当作1052刀闸进行操作，误合1051刀闸，造成了用1051刀闸进行110kVl、II组母线合环，产生弧光已意识到错误，继续往合的方向操作，但合不上，然后本能地拉开1051刀闸时，110kV I、II组母线差动保护动作，导致该厂2J1、2J2、2J3、2J4、2J5、2J6、2J8开关跳闸，110kV I、II组母线停运，6kvm、W段、380Vm、W段工作电源跳闸，#2、3、4机负荷到零，#3、4炉熄火，#1机负荷14 MW,供该厂厂用电和35 kV地区负荷。
2时10分将情况向中调、地调汇报，逐步恢复系统运行。
【案例评析】1．未严格执行电气倒闸操作票制度。
操作中存在违反规定变更操作人，错走电气间隔，未执行逐项唱票、复核确认制度，监护人亲自动手操作等问题。
2．设备本身存在装置性违章，发电机出口刀闸1051与1052机械闭锁不起作用，防误闭锁管理不到位。
3.安全生产工作组织较为混乱。
135MW机组停机电气操作中擅自变更操作人，未履行操作人变更等手续，“两票三制”得不到严格有效执行，设备存在安全隐患，违章未得到及时制止以及人员安全意识薄弱等，暴露出各级安全生产责任制不落实等问题，安全生产还存在较多薄弱环节。
【案例警示】1．进一步强化安全生产意识，认真落实各级安全生产责任制，企业主要领导要亲自抓安全生产防范措施的落实，做好事故防范工作，严格执行重大操作领导到位制度，实现安全生产规范管理。
电气工程调试实验方案
电气工程调试实验方案本实验旨在通过电气工程调试实验，让学生熟悉电路调试的基本方法和技巧，掌握电路故障排除的基本流程，并通过实际操作提高实际调试能力。
同时，培养学生动手能力和团队合作意识。
实验内容：1. 实验仪器与设备（1）信号发生器（2）示波器（3）数字电压表（4）直流电源（5）多用电表（6）接地电阻2. 实验电路（1）简单RC电路（2）简单RLC电路（3）放大电路（4）逻辑电路实验步骤：1. 实验仪器与设备的检查与准备（1）将所有仪器与设备连接好电源并打开，检查是否正常工作。
（2）根据实验要求调整信号发生器的频率和幅度，确定示波器的观测方式。
2. RC电路的调试（1）接好RC电路，连接信号发生器和示波器。
（2）调节信号发生器的频率和幅度，观察示波器显示的波形特点。
（3）测量电路中的各个元器件的参数，并与理论值进行比较。
（4）分析电路的工作原理，找出可能存在的故障点，并进行排除。
3. RLC电路的调试（1）接好RLC电路，连接信号发生器和示波器。
（2）调节信号发生器的频率和幅度，观察示波器显示的波形特点。
（3）测量电路中的各个元器件的参数，并与理论值进行比较。
（4）分析电路的工作原理，找出可能存在的故障点，并进行排除。
4. 放大电路的调试（1）接好放大电路，连接信号发生器和示波器。
（2）调节信号发生器的频率和幅度，观察示波器显示的波形特点。
（3）测量电路中的各个元器件的参数，并与理论值进行比较。
（4）分析电路的工作原理，找出可能存在的故障点，并进行排除。
5. 逻辑电路的调试（1）接好逻辑电路，连接信号发生器和示波器。
（2）依次输入不同的逻辑信号，观察输出信号的变化。
（3）测量电路中的各个元器件的参数，并与理论值进行比较。
（4）分析电路的工作原理，找出可能存在的故障点，并进行排除。
实验总结与讨论：通过本实验，学生将熟悉电路调试的基本方法和技巧，掌握电路故障排除的基本流程，并通过实际操作提高实际调试能力。
电气调试典型问题分析及总结
电气调试典型问题分析及总结[ 摘要]以某大型火力发电工程电气调试为例，介绍660MW发电机组电气调试工作中的典型问题，具体案例分析及经验总结。
[ 关键词]大型火电机组；电气调试典型问题；差动保护；转子接地及触点容量。
一、引言：大型火电机组一直是公司的工作重点，电气调试工作在每个工程调试过程中总会存在部分典型的问题，对典型问题进行分析和总结，对于今后的工程具有借鉴作用，做到举一反三，提高工程中的电气调试质量，为机组的稳定可靠运行创造良好的条件。
二、概况介绍某大型火力发电厂建设2×660MW燃煤机组，两台机组采用发变组单元接线方式，以500kV电压接入系统，发电机出口装设断路器，发电机与主变采用离相封闭母线连接。
发电机由上海汽轮发电机有限公司制造，型号为：QFSN-660-2，额定功率660MW，定子绕组额定电压为20kV，采用水氢氢冷却方式，自并励静止励磁系统。
主变为三相式双绕组，强油循环风冷式变压器，由常州东芝变压器有限公司制造，型号SFP-800000/500，额定容量800MV A，电压比为530±2×2.5%kV /20kV，5档无载调压，短路阻抗额定分接为18.77%，接线组别YNd11。
本次施工承担电气专业分系统及电气整套启动的调试工作，包括主变、厂变的常规试验项目、发变组励磁系统等调试和主厂房外围厂用电源系统调试（包括6kV及以下电气系统从单体试验到分系统及系统调试的所有工作）。
三、典型问题分析及处理1、高厂变A T60保护装置电源模块出错#3机组在试运行期间，高厂变A保护装置曾出现多达4次的保护装置断电重启（GE保护装置从上电开始到装置自检通过整个过程都是闭锁保护出口，并发出装置故障信号），给机组安全稳定运行造成了极大的隐患。
在经过分析后，确认此现象是保护装置的电源模块内部出错造成的，后对该电源模块进行更换后，稳定运行至今。
2、发变组同DEH，MCS等接口回路设计问题发变组控制回路属于继电保护专业设计范围，而DEH，MCS等属于是热控专业的设计范围，两者交叉部分往往存在设计问题。
电气设备行业中的成功案例分析和经验分享
电气设备行业中的成功案例分析和经验分享在电气设备行业中，成功案例是值得我们借鉴和学习的宝贵经验。
本文将通过分析几个典型的电气设备行业成功案例，并分享它们背后的经验和教训，帮助我们更加深入地了解这个行业的发展趋势和成功之道。
一、案例一：ABC公司的智能电气设备创新ABC公司是一家专注于研发和生产智能电气设备的企业。
他们通过不断的技术创新和市场调研，成功地开发出了一款具有高性能和智能化功能的电气设备产品，满足了市场对节能环保、安全可靠的需求。
ABC公司的成功经验之一在于，他们注重对市场需求的洞察和深入了解。
通过与客户的广泛沟通和市场调研，他们了解到客户对电气设备的要求越来越高，对性能和智能化的需求也越来越迫切。
基于这些信息，ABC公司针对市场需求进行了技术创新，推出了具有先进功能和高性能的智能电气设备。
此外，ABC公司还注重建立合作伙伴关系，与各个环节的合作伙伴共同推动产品的研发和市场推广。
通过与供应商的紧密合作，ABC公司能够确保获得高质量的原材料和关键零部件，从而提高产品的品质和可靠性。
二、案例二：DEF公司在物联网技术应用上的突破DEF公司是一家以物联网技术为核心的电气设备企业。
他们成功地将物联网技术应用于电气设备产品中，实现了设备之间的互联互通和智能化管理，为客户提供了更便捷、高效的解决方案。
DEF公司的成功经验之一在于，他们对新兴技术的敏锐洞察和及时行动。
在物联网技术兴起之初，DEF公司就意识到这一技术对于电气设备行业的潜在价值。
他们投入了大量的研发资源，积极探索物联网技术在电气设备上的应用，并成功地将其融入到产品设计和生产中。
此外，DEF公司还非常重视与行业协会和专业机构的合作，通过参与行业标准的制定和技术交流，保持与行业的紧密联系，并及时获取新技术和市场动态的信息。
三、案例三：GHI公司的全球化战略GHI公司是一家电气设备制造商，他们成功地实施了全球化战略，通过建立全球销售网络和本地化生产基地，迅速开拓了海外市场，获得了丰厚的回报。
典型的电气事故案例
将事故处理意见通报全厂，掀起学规程、懂规程、严格执行规程的技术大练兵活动，提高职工的业务素质，为防范类似事故创造条件。
化肥厂安全部门加强检查，对电气作业中断电不彻底、不挂牌的违章行为，一经发现，予以50～100元的罚款，并到厂安全部门学习1周。
建议厂职教部门在职工教育中，注意维修工的“充电”问题，以加强他们的自我保护能力。
0分，水电8局二处二队工地值班电工林某与陈某倒小东江水电站2号坝段去接电源线。途径尾水左导墙与2号坝段连接处，左导墙的钢管栏杆用作临时工地电源线路的终端杆，加之线路日晒雨淋和风吹晃动磨损，导致线路端头破损漏电，致使栏杆带电，漏电电压216V。当林某右手抓着距左导墙2m多高的拉模筋向上攀登时，致使栏杆、林某的手脚、拉模筋对地构成回路，林某立即大叫一声倒下，陈某某随即将其摆脱电源，进行人工呼吸，后送至医院，抢救无效死亡。
01
1997年9月17日上午，某厂降压站值班人员反映1号
02
主变压器黄相电流互感器油位不到位，主管工程师
03
便到110KV降压站，把111号护栏的门锁（未锁）
04
拿下来进去看黄相电流互感器的油位。瞬间一声
05
响，高压击穿，其胸部、上肢、下肢60％被电弧
06
II、III度烧伤致残。
07
电站主管工程师未办任何手续，也未经值班负责人
事故原因：
施工单位要加强机电设备的管理，建立、健全机电设备的使用。维修、保养制度，即使不能做到机定人专管，兼管人员也必须是经过专门培训的人员方可操作或移动机电设备。 要加强施工现场安全管理，施工负责人（作业队长）、施工员、生产工人都要对安全生产负责，及时发现并消除各种事故隐患盒不安全因素。 检查、维修电气线路时，必须又两人参加，严禁一人单独从事检修工作。
典型电气事故案例大全
典型电气事故案例大全目录一、电力设备与线路事故 (2)1.1 电力设备故障引起的事故 (3)1.1.1 变压器事故 (4)1.1.2 输电线路事故 (5)1.1.3 开关设备事故 (6)1.2 电力线路接地故障引起的事故 (7)1.2.1 接地短路事故 (8)1.2.2 反击接地事故 (9)1.2.3 间歇性接地事故 (10)二、电力系统事故 (11)2.1 电力系统失去稳定引起的事故 (12)2.1.1 系统短路故障 (13)2.1.2 电力系统失去负荷 (14)2.2 电力系统调度事故 (16)2.2.1 调度指令失误 (17)2.2.2 调度操作不当 (18)三、电气设备安装与运行事故 (19)3.1 设备选型不当引起的事故 (21)3.1.1 设备额定参数不匹配 (21)3.1.2 设备绝缘损坏 (23)3.2 设备安装不规范引起的事故 (24)3.2.1 安装过程中误操作 (25)3.2.2 设备支架不稳固 (26)四、电气线路维护与管理事故 (27)4.1 线路维护不当引起的事故 (28)4.1.1 导线断裂 (29)4.1.2 杆塔倾斜 (30)4.2 线路管理不善引起的事故 (31)4.2.1 电缆头制作不合格 (32)4.2.2 线路标志不清晰 (33)五、电气安全与防护事故 (34)5.1 电气设备过载引起的事故 (35)5.1.1 过电压导致设备损坏 (36)5.1.2 设备长时间过载运行 (37)5.2 电气设备接触不良引起的事故 (38)5.2.1 接线端子松动 (39)5.2.2 电缆绝缘破损 (41)一、电力设备与线路事故案例：2005年，某地一家大型工厂的一台变压器突然发生爆炸，造成大面积停电。
经过调查发现，该变压器的电缆出现短路故障，导致电流过大，最终引发爆炸。
原因分析：电缆质量差，使用年限过长，导致绝缘性能下降；操作人员未按照规定进行定期检查和维护，未能及时发现并处理隐患。
典型电气事故案例分析
本文有5篇典型电气事故案例分析，年底了，在这里提醒大家要注意人身安全和设备隐患哦。
一、接地保护线烧伤人1、事故经过1994年4月6日下午3时许，某厂671变电站运行值班员接班后，312油开关大修负责人提出申请要结束检修工作，而值班长临时提出要试合一下312油开关上方的3121隔离刀闸，检查该刀闸贴合情况。
于是，值班长在没有拆开312油开关与3121隔离刀闸之间的接地保护线的情况下，擅自摘下了3121隔离刀闸操作把柄上的“已接地”警告牌和挂锁，进行合闸操作。
突然“轰”的一声巨响，强烈的弧光迎面扑向蹲在312油开关前的大修负责人和实习值班员，2人被弧光严重灼伤。
2、原因分析本来3121隔离刀闸高出人头约2米，而且有铁柜遮挡，其弧光不应烧着人，可为什么却把人烧伤了呢?原来，烧伤人的电弧光不是3121隔离刀闸的电弧光，而是两根接地线烧坏时产生的电弧光。
两根接地线是裸露铜丝绞合线，操作员用卡钳卡住连接在设备上时，致使一股线接触不良，另一股绞合线还断了几根铜丝。
所以，当违章操作时，强大的电流造成短路，不但烧坏了3121隔离刀闸，而且其中一股接地线接触不良处震动脱落发生强烈电弧光，另一股绞合线铜丝断开处发生强烈电弧光，两股接地线瞬间弧光特别强烈，严重烧伤近处的2人。
造成这起事故的原因是临时增加工作内容并擅自操作，违反基本操作规程。
3、事故教训和防范措施1）．交接班时以及交接班前后一刻钟内一般不要进行重要操作。
2）．将警示牌“已接地”换成更明确的表述：“已接地，严禁合闸”。
严格遵守规章制度，绝对禁止带地线合闸。
3）．接地保护线的作用就在于，当发生触电事故时起到接地短路作用，从而保障人不受到伤害。
所以，接地线质量要好，容量要够，连接要牢靠。
二、刀闸误合出事故1、事故经过1996年1月31日上午，在某热电厂高压配电室检修508号油开关过程中，电工曲某下蹲时，臀部无意中碰到了508号油开关上面编号为5081的隔离刀闸的传力拐臂杆，导致5081隔离刀闸动、静触头接触，刀闸被误合，使该工厂电力系统502、500油开关由于“过流保护”装置动作而跳闸，6kV高压二段母线和部分380V母线均失电，2号、3号锅炉停止工作40多分钟，1号发电机停止工作1小时。
电气调试及典型案例
PPT文档演模板
n 分系统调试包括一下内容： ①、PT二次接线正确性检查 ②、CT二次接线正确性检查 ③、开关控制回路、信号状态正确性检查 ④、DCS系统、NCS系统回路联调 ⑤、保护整定值通电检查、校核 ⑥、保护带开关传动试验 ⑦、同期系统调试(静态检查) ⑧、远动、通讯系统联调
电气调试及典型案例
n 同期并列的基本概念，“并列”所指的是将两个电源进行 并列，如果是将两个直流电源并列如图1所示，并列地条件 是两个电源必须同极性相连，并列后的环流I必须在允许范 围内，因此E1与E2的差值越小越好。
n 如果是将两个交流电源并列，如图2所示，同理并列后的环 流i也必须在允许范围内，因此作为交流两个电源并列的条 件必须是：两电源的频率相等；电压相等；相位相同，这3 个条件是必须同时具备。检查是否满足上述3个条件称为检 查同期(检同期，或核对同期、同期核相)。并列点的开关K 一般称为同期开关或并列点开关。检查同期的装置称为 “同期装置”。
•一次同源核相二次核相方法
•也可以采用二次核相，但必须先进行过一次同源核相后才可以。
平圩电厂500kV改造后启动试验
n 改造情况： 1、改造前平圩厂有2台机组，2条线路：平－肥5302、平－洛5303 2、改造工程增加平－西5312线、更换平－肥5302线路保护、更换 2 条线路开关、CT、更换2条母线差动保护。 5302线路 与5312线路换位。
电气调试及典型案例
PPT文档演模板
2020/11/28
电气调试及典型案例
一、火电工程由基建到投产的全程
n 1、土建施工阶段 n 2、设备安装阶段 n 3、单体调试阶段 n 4、分系统调试阶段 n 5、整套启动调试阶段 n 6、系统带负荷试运转阶段 n 7、投产移交
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、分系统调试
分系统调试，既设备与设备连接后，对相对独立的某个系统进 行调试，分系统调试大部分是二次系统设备的调试
由于分系统调试阶段设备的一次系统还没有带电，因此PT、 CT的二次回路中没有电压、电流，所以要由试验设备来模拟。 一般采用二次通流方法；二次加压法。
分系统调试包括一下内容： ①、PT二次接线正确性检查 ②、CT二次接线正确性检查 ③、开关控制回路、信号状态正确性检查 ④、DCS系统、NCS系统回路联调 ⑤、保护整定值通电检查、校核 ⑥、保护带开关传动试验 ⑦、同期系统调试(静态检查) ⑧、远动、通讯系统联调
专注今天，好好努力，剩下的交给时 间。20.10.2220.10.2218:4718:47:1118:47:11Oct-20
牢记安全之责，善谋安全之策，力务 安全之 实。2020年10月22日 星期四6时47分 11秒T hursday , October 22, 2020
相信相信得力量。20.10.222020年10月 22日星 期四6时47分11秒20.10.22
同期装置的功能是，将并列点的开关K两侧的电压引入同期装置， 如图3所示，由装置测量两侧的频率差、电压差、相位差，当3个 条件同时满足时则向开关发出合闸命令。用于机组的同期装置具 有调节汽轮机转速的能力（调频率差）和调节发电机电压的能力 （调电压差）。
基建工程新投运机组以或新投运线路在启动前，必须完成一项非 常重要的工作，即，检查同期回路接线的正确性，方法是利用系 统的一次电压来检查同期回路的接线的正确性。其方法分是设法 改变运行方式，先将同期点开关合闸，然后由开关的某一侧电源 供电，使得将同期点开关两侧的PT同时带电，称为一次同源，此 时一次侧处于频率差、电压差、相位差均满足同期条件，则二次 侧电压也应该是频率差、电压差、相位差均满足同期条件，否则 二次同期回路接线不正确。图4为一次同源二次核相的运行方式。
平圩电厂#3机组整套启动电气一次系统图
整套启动阶段中其他试验项目
整套启动阶段还需要完成一些设备的试验项目， 其中包括： 1、发电机转子回路交流阻抗和功率损耗试验； 2、录取发电机短路特性曲线、录取发电机空载特 性曲线、录取发电机灭磁时间常数特性、测量发 电机残压； 3、发电机励磁调节器空载试验等； 4、完成机组并网前的同期点核相试验，目的是利 用一次电压来检查同期回路接线的正确性；
括设备以外的外系统 。
2、分系统调试阶段
设备与设备连接后，对相对独立的某个系统进行调试 。分系统调试大
部分是二次系统设备的调试
3、整套启动调试阶段
在所有分系统全部调试完成后，机组具备了启动条件，完成将机组启动
并网带负荷 ，并在启动过程中完成一系列试验项目
1、单体调试
设备现场安装完成后的独立调试，既设备安装后只对设备本身进 行调试，不包括设备以外的外系统。
严格把控质量关，让生产更加有保障 。2020年10月 下午6时 47分20.10.2218:47O ctober 22, 2020
作业标准记得牢，驾轻就熟除烦恼。2020年10月22日星期 四6时47分11秒 18:47: 1122 October 2020
好的事情马上就会到来，一切都是最 好的安 排。下 午6时47分11秒 下午6时47分18:47:1120.10.22
人生得意须尽欢，莫使金樽空对月。18:47:1118:47: 1118:4710/22/2020 6:47:11 PM
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.10.2218:47:1118:47O ct-2022-Oct-20
加强交通建设管理，确保工程建设质 量。18: 47:1118:47:1118:47T hursday, October 22, 2020
2、肥西变分别用5041、5042投切平－西5302线路
3、平圩用5031、5033向500kV I、II母线送电 4、平圩用5011向平西5312空线路送电 5、平圩与肥西利用线路电容电流进行保护对调 6、平圩利用线路电容电流进行I母线保护校验 7、平圩分别进行5031、5033、5011一次同源二次核相
如果是将两个交流电源并列，如图2所示，同理并列后的环 流i也必须在允许范围内，因此作为交流两个电源并列的条 件必须是：两电源的频率相等；电压相等；相位相同，这3 个条件是必须同时具备。检查是否满足上述3个条件称为检 查同期(检同期，或核对同期、同期核相)。并列点的开关K 一般称为同期开关或并列点开关。检查同期的装置称为 “同期装置”。
8、平圩利用线路电容电流进行II母线保护校验
9、平圩分别用5011、5012投切平－西5312线路
10、平圩分别用5031、5033投切平－西5312线路
11、解环、合环及复校母差保护和线路保护
树立质量法制观念、提高全员质量意 识。20.10.2220.10.22Thursday, October 22, 2020
谢谢大家！
单体调试的目的： 设备在制造过程要进行许多过程试验，完成制造过程后，在
出厂前要进行一系列的调试试验，此类试验称为出厂试验。出厂 后要经过运输到达现场，再经过一系列安装过程，有些大型设备 还必须解体后才能运输，到达现场后再进行装配，比如，发电机 的定子、转子、出线盒、其他附件等；变压器的本体、附件、变 压器油；开关本体、操作机构箱等；有些二次设备的屏柜与插件 也需要分开单独运输。上述各个环节有可能导致设备的物理特性 或电气特性发生改变，因此设备在完成安装后要进行一系列的调 试试验，检验设备的物理特性或电气特性，然后与出厂试验数据 相互比较，判断是否发生变化。设备的单体调试阶段既是完成此 项任务的一个重要阶段。
几种一次同源二次核相的ቤተ መጻሕፍቲ ባይዱ行方式
图1
图2
图3
图4
4、整套启动调试
整套启动调试，既在所有分系统全部调试完成， 机组具备了启动条件，完成将机组启动并网。
机组与系统接入方式 分系统调试阶段所做的试验，都是在一次设备不
带电情况下，利用试验电源来模拟的一次或二次 电流、电压，这些模拟的信号并不能完全检查出 电流、电压互感器一次与二次之间的变比及极性 的正确性，只有利用机组的一次系统产生的电流， 才能完整地检查回路接线的正确性。
二是电压回路的检查，方法是，发电机组启动转速到额定 后，利用励磁调节器缓慢增加发电机的励磁电流，使得机 组的各个部位的电压缓慢增加到额定值，这个方法称为零 起升压试验，优点是电压的增加是缓慢的，而且是可控的， 调节方便。
双母线带旁路接线方式
3/2 接线方式
3/2 接线方式
洛河#5机组电气整套启动系统图
发电机特性试验
整套启动阶段中其他试验项目
5、完成机组假并列，目的是完整地考验同期装 置和同期回路工作情况；
6、完成机组并列，带负荷； 7、机组并列后完成励磁调节器带负荷试验； 8、利用负荷电流校验保护向量； 9、完成厂用电切换
1、厂用电切换必须在机组并网后进行。 2、厂用电切换前必须完成核相工作。 3、核相一般采用一次核相，即，将工作电源开关拉出，用高压核相仪在柜 内核相。
一次同源核相二次核相方法
也可以采用二次核相，但必须先进行过一次同源核相后才可以。
平圩电厂500kV改造后启动试验
改造情况： 1、改造前平圩厂有2台机组，2条线路：平－肥5302、平－洛5303 2、改造工程增加平－西5312线、更换平－肥5302线路保护、更换 2 条线路开关、CT、更换2条母线差动保护。 5302线路 与5312线路换位。
安全在于心细，事故出在麻痹。20.10.2220.10.2218: 47:1118:47:11October 22, 2020
踏实肯干，努力奋斗。2020年10月22日下午6时47分 20.10.2220.10.22
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。2020年10月22日星期 四下午6时47分 11秒18:47:1120.10.22
火电基建工程 电气调试技术及典型案例
一、火电工程由基建到投产的全程
1、土建施工阶段 2、设备安装阶段 3、单体调试阶段 4、分系统调试阶段 5、整套启动调试阶段 6、系统带负荷试运转阶段 7、投产移交
二、调试阶段的划分
1、单体调试阶段
设备现场安装完成后的独立调试，既设备只对设备本身进行调试，不包
启动前运行方式： 1、平圩500kV I、II 母线同时停电。 2、平圩#1机组检修；#2机组通过5022开关经洛河电厂与系统并列。
启动试验内容： 送电过程进行空线路投切试验；2条线路保护对调；平圩侧母差保
护测向量；线路开关核对同期。 启动试验步骤：
1、肥西变分别用5051、5052投切平－西5312线路
首先是电流回路的检查，方法是，在一次系统的某些部位 预先设置若干个短路点（三相短路），发电机组启动转速 到额定后，利用励磁调节器缓慢增加发电机的励磁电流， 让一次回路产生电流，使得短路点有电流流过，然后测量 短路电流流经的所有CT的二次电流，这个方法称为零起升 流试验，优点是短路点的短路电流是可控的，调节方便。 短路点的设置原则是：尽量保证所有CT回路都有电流流过，
火电机组电气专业各调试阶段所要完成的内容
3、调试方法案例介绍
保护装置及系统调试：
电源检查 控制及保护出口回路检查 交流回路检查 开入量、开出量回路检查 微机开机检查 保护带开关传动试验
低压厂用变压器一二次系统图
同期并列
同期并列的基本概念，“并列”所指的是将两个电源进行 并列，如果是将两个直流电源并列如图1所示，并列地条件 是两个电源必须同极性相连，并列后的环流I必须在允许范 围内，因此E1与E2的差值越小越好。
