格力风冷热泵模块式冷热水机组太阳能热水系统方案及报价
风冷模块机组安装报价
我们根据目前的中央空调市场了解到。
风冷木块在规格为上主要有65Kw 和130kW。
设备的市场价大概在5~5.7万左右，根据不同的供货渠道，不同工程规模，价位会有所差别。
另外如果含安装费的话是按照所装台数来进行核算的。
有的厂家会免费安装因此，具体的报价请结合生产商来确定。
影响价格的因素有：
1.整个生命周期成本，电源，冷却IP等级，冷水机组制冷量；
2.蒸发量，蒸发材料，蒸发器，冷凝器材料；
3.电容器容量，环境温度，风扇电机的类型，噪声水平，内部管道材料；
4.压缩机数量，类型的压缩机，电路的冰箱，冷却液的要求，流体排气温度数。
（一）制冷量小于116kw的场合，以选用涡旋压缩机为主;在116kw～700kw的场合，以选用螺杆机为宜;在700kw～1054kw的场合，以选用螺杆机或离心机为宜；在1785kw以上的场合，应选择离心机。
（二）安装的机组数量应按工程规模的大小、空调负荷的变化而定。
一般选2～8台。
对于双压缩机的模块机，最多可以8台并联，即1台主机、7台子机;对于4压缩机的模块机，最多可以4台并联，即1台主机、3台子机。
风冷模块机组的安装费不同的公司会有不同的报价，建议消费多进行对比来了解。
格力MR系列热回收模块式风冷冷热水机组
第二章MR系列热回收模块式风冷冷（热）水机组一产品概述1、机组简介LSR－□/RS□SAS机组是由多台风冷冷热水模块单元组合而成的空调热水机组。
各单元模块的形式、性能可以完全相同，也可以不同。
机组可由1~8个模块组合而成，从而形成热水制热量在70～560 kW范围的多种规格的空调热水机。
格力MR系列热回收模块式风冷冷（热）水机组具有五种工作模式制冷＋热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热+热水循环模式：制空调热水和生活热水交替进行，压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，部分时间在热回收换热器中回收，部分时间在制热换热器中制热水，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，通过交替进行实现了制热+热水功能。
制冷循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，在冷凝器（风冷式换热器）中向环境散热，从而冷凝成饱和或过冷的制冷剂液体，经膨胀阀节流降压流入蒸发器（壳管换热器），吸收冷媒水的热量汽化后，再被压缩机吸入压缩，开始了新的循环。
这样，经蒸发器的冷媒水被冷却，而被送入空调区域。
制热循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经四通阀后直接进入壳管换热器中向冷媒水放出热量，从而产生制热效果，被冷凝后的制冷剂液体流经膨胀阀节流降压，在风冷式换热器中吸收环境的热量而蒸发，再吸入压缩机构成热泵循环。
制热水循环模式：压缩机吸入蒸发器中的低压过热制冷剂蒸汽，经压缩机压缩成高温高压的过热蒸汽，经过热回收换热器后热量在里面全部回收后，制冷剂液体经膨胀阀节流降压流入蒸发器（风冷式换热器），在风冷式换热器中吸收环境的热量而蒸发，再被压缩机吸入压缩，开始了新的循环。

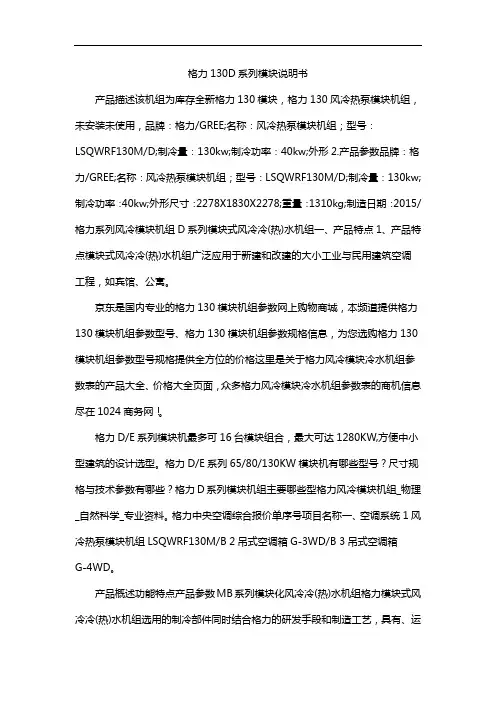

格力130D系列模块说明书
格力130D系列模块说明书产品描述该机组为库存全新格力130模块，格力130风冷热泵模块机组，未安装未使用，品牌：格力/GREE;名称：风冷热泵模块机组；型号：LSQWRF130M/D;制冷量：130kw;制冷功率：40kw;外形2.产品参数品牌：格力/GREE;名称：风冷热泵模块机组；型号：LSQWRF130M/D;制冷量：130kw;制冷功率：40kw;外形尺寸：2278X1830X2278;重量：1310kg;制造日期：2015/格力系列风冷模块机组D系列模块式风冷冷(热)水机组一、产品特点1、产品特点模块式风冷冷(热)水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓。
京东是国内专业的格力130模块机组参数网上购物商城，本频道提供格力130模块机组参数型号、格力130模块机组参数规格信息，为您选购格力130模块机组参数型号规格提供全方位的价格这里是关于格力风冷模块冷水机组参数表的产品大全、价格大全页面，众多格力风冷模块冷水机组参数表的商机信息尽在1024商务网！。
格力D/E系列模块机最多可16台模块组合，最大可达1280KW,方便中小型建筑的设计选型。
格力D/E系列65/80/130KW模块机有哪些型号？尺寸规格与技术参数有哪些？格力D系列模块机组主要哪些型格力风冷模块机组_物理_自然科学_专业资料。
格力中央空调综合报价单序号项目名称一、空调系统1风冷热泵模块机组LSQWRF130M/B 2吊式空调箱G-3WD/B 3吊式空调箱G-4WD。
产品概述功能特点产品参数MB系列模块化风冷冷(热)水机组格力模块式风冷冷(热)水机组选用的制冷部件同时结合格力的研发手段和制造工艺，具有、运行稳定、灵活多样的优良特点，率先成为首批获得中国最佳答案：格力中央空调模块式风冷冷水机组lsqwrf130m/d，有断电保护。
空调功率5匹以上。
空调技术定速。
适用面积60平米以上更多关于格力130风冷模块机组参数的问题>>。
D、E系列风冷模块
产品特点-技术特点（精心设计）
高效壳管换热器设计
➢ U形管双程设计 U形管双流程设计，大大增强了换热，提高了机组的换热效果，增加了机组的 能力。
65、80分流器
65kW、80kW干式壳管换热器
➢ 先进的分流技术 特殊的管箱及均流板设计，大大提高节流后制冷剂汽液 混合物的分流均匀性并使汽液混合物可以均匀的混合在 一起，增强壳管换热能力。
1、超强兼容性 格力控制系统组合模式——相同冷量组合方式
最多 16 台
65kW
65k W
适用场合
模块式风冷冷（热）水机组结构轻巧、组合灵活，广泛应用于新建和改建的 大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物广 场、影剧院、体育馆、厂房及医院等。对噪音 和周围环境有较高要求，不便于 安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
目录
1
产品概述
2
产品特点-技术特点（精心设计）
强大的远程监控功能
格力中央空调远程监控，采用RS485通讯方式，提供当前使用较为普遍的楼 宇自动化协议，通过楼宇自动化标准协议接口，格力中央空调机组能无缝接入到 楼宇的BMS管理监控系统或格力监控系统。
Gree模块机远程监控系统
产品特点-技术特点（精心设计）
超强的适应性
1
压缩机
艾默生环境优化技术有限公司 丹佛斯自动控制有限公司
2
电机
江苏上骐集团有限公司 珠海凯邦电机制造有限公司
3
冷凝器
珠海格力电器股份有限公司
4
蒸发器
珠海格力电器股份有限公司
5
电子膨胀阀
佛山华鹭自动控制器有限公司
佛山华鹭自动控制器有限公司

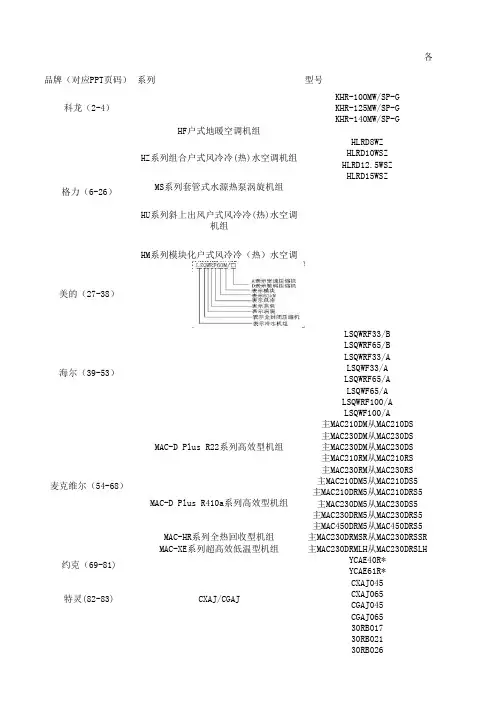

各品牌风冷热泵水模块机组产品对比
可靠，模块组合，智能控制
节省占地面积；手动静音；出水温度可控 ；功能强大；稳定安全 .51（国家标准3.4）；运行范围广 模块）；节能环保（R410a）；除霜制热不停机；静音风扇，故障自动报警、自动复 位；记忆功能 3.19；高效换热器；静音，安装方便，多重保护，安装方便
制冷能效
额定功率 （KW）
2.92
3.43
2.58
4.84
2.58
5.42
3 3.6 4.5
5
6.8 9 11 13
16.3
R22 R22
R22
R410a R22 R22 R410a R410a
HFC-410a
25 30 35 55 60 65 33 65 33 33 65 65 100 100 63 68 68 60 65 60 60 65 68 130 65 66 41 65 45 65 45 65 18.8 23 27.8
三相电
高效涡旋压缩机；高效U形翅片管换热器；双热力膨胀阀，制冷制热分开控制
三相电
高效节能，运行可靠，模块组合，智能控制
三相电
三相电 三相电 三相电
高IPLV，节能；运行范围广；节省占地面积；手动静音； 经济环保；功能强大；稳定安全
EVI压缩机；能效比达3.51（国家标准3.4）；运行 高效涡旋压缩机；高效换热器；智能控制；模块化自由组合（最多8个模块）；节能环保（R410a）
CXAJ045 CXAJ065 CGAJ045 CGAJ065 30RB017 30RB021 30RB026
开利(84-88)
顿汉布什(89-91) 克莱门特(92-98) EK（欧科）(99-100)
格力系列风冷模块机组
D系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW可选。
65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW范围的系列产品。
D系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、8080机组每个系统可以组合多达16个模块，130机组每个系统可以组合多65130达8个模块。
全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。
水源热泵机组方案及费用分析
水源热泵机组方案及费用分析
设计要求：夏季制冷，冬季制热，主机选用水源热泵机组，商城内末端采用风机盘管加新风系统.
空调设计负荷：夏季冷负荷Q冷=7719KW Q热=3434KW
一、设计标准：
1.1室外空气设计参数
夏季空调室外计算干球温度30.5℃，湿球温度22.0℃
冬季空调室外计算干球温度-18℃，相对湿度58%
1.2空调系统冷热水设计参数
冷冻水供回水温度7~12℃
冷却水进出水温度15.5~28℃
1.3空调负荷
二、中央空调系统设计方案
水源热泵机组的特点是：环保、节能，运行费用低的特点。
三、中央空调系统设备初投资及运行费用一览表
四、水源热泵中央空调系统设备初投资预算
报价说明：
1、以上报价未包动力电及相关控制系统部分。
2、以上报价未包与之相关的土建施工及欲埋套管部分。
3、以上报价未含与之相关的打井及室外管网部分。
五、中央空调的运行费用计算
说明：1、电价按0.6元/M2
2、夏季制冷90天，每天8小时；冬季制热150天，每天8小时。
4、空调水泵耗电225KW（75KW*3），潜水泵耗电（估算）180KW（30*6KW）
与直燃型（燃煤气）溴化理机组运行费用比较
选用220万大卡直燃型（燃煤气）溴化理机组（燃煤气）三台，下面为运行费用分析。
说明1.电价按0.6元/m2，煤气按1.7元/m3
2.夏季制冷90天，每天8小时；冬季采暖150天，每天8小时
3.空调水泵耗电225KW（75KW*3台）；冷却水泵耗电270KW（90KW*3台）
运行费用比较
直燃机年运行费用比水源热泵高130万元。
格力模块式风冷冷热水机组
MB系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
MB系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有35kW，45kW ，65kW，80kW，130kW和160kW 可选。
每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在35～1280kW围的系列产品。
MB系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，可以防止蒸发器底部融霜水结成冰，使机组化霜时排水顺畅、化霜干净，这是格力模块机专利技术之二；该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况围，使机组可以在低至-15℃温度下稳定制热。
◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，每个系统可以组合多达8个模块。
◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
空气能热水器方案及报价模板
空气能热水器方案及报价模板-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIANxxxxxxxxxx格力空气源热泵热水器设计方案xxxxxxxxxx2Oxx年xx 月xx日厂家介绍热泵热水器市场销售额从02年开始，年均增长量达50%以上，08年销售额达到了14亿元，相对07年增长了100%，预计09年的增长仍将保持在50%以上。
根据热泵热水器行业分析报告的预测，2012年热泵热水器产值将达到40亿元，其中大部分份额将来自于主要的空调企业，热泵热水器产品将成为众多空调企业新的利润增长点。
一、工作原理及主要结构形式1、利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的冷水加热至生活或生产所需要的目标值（35～60℃可调）；2、热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容美发店、洗衣店、洗浴中心和热水应用量较大的其他场合。
二、主要结构形式：1、静态加热式：分内盘和外盘两种方式.内盘换热器置于水箱中，将冷媒通入水箱中加热水;外盘式是盘管缠绕在水箱外壁加热,给水箱中水加热,铜管不和水接触,避免了腐蚀和泄露,用水更安全.2、直热式：冷水经过机组一次即达到设定温度。
在循环式水路上增加冷凝压力调节阀。
系统工作原理图直热式热水器产品系统图产品定义直热循环式机组循环式是指冷水通过水泵在储水箱及机组之间经过多次循环加热，水温逐渐达到设定温度；直热式是指冷水经过机组一次即达到设定温度。
格力直热循环式热水机属业内先进设计，集直热式与循环式于一体，既可作为直热式机组使用，也可作为循环式机组使用。
机组有三个水口：直热进水口、循环进水口和热水出口，比市场上销售的常规直热式或循环式热水机多一个进水口。
格力直热循环式热水机标准使用方式是以直热产水为主，循环保温为辅。
无论是直热运行还是循环加热，出水温度均可达到50℃以上。
模块机简介
型号示例： 型号示例： LSQWRF60M/A 表示名义制冷量为 千瓦，采用全封闭涡 表示名义制冷量为60千瓦 千瓦， 旋压缩机的模块式风冷冷热水机组。 控制器采用中文控制器） 旋压缩机的模块式风冷冷热水机组。 （控制器采用中文控制器）
4
机 组 功 能
格力模块式风冷冷（ 格力模块式风冷冷（热）水机组的控制系统，是由 水机组的控制系统， 一个主模块控制器和最多五个子模块控制器通过联网组 成，机组在主模块控制器的统一控制下，实现智能化控 机组在主模块控制器的统一控制下， 制与管理，具体功能如下： 制与管理，具体功能如下： 一、控制功能 二、保护功能 三、显示功能
3 空气侧换热器 6 高压储液罐 9 板式换热器 12 制热膨胀阀
进水
1
11 7
12
6
9 8
出水
制冷系统简图
10
4 3
10 1 7
进水
9 8
出水
3
10 1 7
进水
9 8
出水
4 3
10 1 7
进水
9 8
出水
4 3
10 1 7
进水
9 8
出水
2台单冷模块机串联工作原理 台单冷模块机串联工作原理
4
工 作 原 理
3
型 号 表 示 方 法
LS QW R F M / A
设计代号 组合方式： 表示模块式 组合方式：M表示模块式 名义制冷量：数字× 名义制冷量：数字×kW 冷凝器冷却方式： 表示风冷型 表示风冷型， 冷凝器冷却方式：F表示风冷型， 水冷不表示 机组功能代号： 表示热泵机组 表示热泵机组， 机组功能代号：R表示热泵机组， 单冷机组不用表示 压缩机类型： 压缩机类型：QW表示全封闭涡旋式 表示全封闭涡旋式 压缩机 冷水机组
格力模块式风冷冷(热)水机组设计选型手册
R407C 13.7
22.3
水
水阻力损失
kPa
10
系
水侧换热器
统
最高承压
MPa
15
17.5
10
高效壳管式换热器
1
15
17.5
进出水管径
mm
DN65
DN65
DNHale Waihona Puke 0DN65DN65
DN80
空气 系统
空气侧换热器
风机额定功率
W
风量
m3/h
1150×2 3.2×104
1150×2 3.7×104
高效翅片盘管式 750×4 1150×2 6.1×104 3.2×104
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可 靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、 便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
1
17.5
进出水管径
mm
DN65
DN65
DN80
DN65
DN65
DN80
空气 系统
空气侧换热器
安全装置
高低压开关，防冻结开关，过流保护开关，相序保护器， 压缩机过热保护装置，软件延时启动压缩机保护。
压缩机形式
全封闭涡旋式柔性压缩机
制冷剂
R22
R407C
水量
m3/h
11.2
13.7
22.3
11.2
13.7
22.3
水
水阻力损失
kPa
太阳能工程方案报价表
太阳能工程方案报价表一、太阳能采集系统1. 太阳能光伏发电系统- 晶硅太阳能电池板- 数量：500块- 单价：500元/块- 支架及安装- 数量：500组- 单价：100元/组- 逆变器及配电装置- 数量：1套- 单价：5000元/套- 线缆及配件- 数量：适量- 单价：1000元/组- 安装费用- 单价：10000元/套2. 太阳能热水系统- 太阳能热水器- 数量：10台- 单价：3000元/台- 热水储存罐- 数量：10个- 单价：1000元/个- 安装费用- 单价：500元/套二、储能系统1. 储能电池组- 锂电池- 数量：1套- 单价：10000元/套 - 储能控制器- 数量：1套- 单价：5000元/套 - 安装费用- 单价：2000元/套三、智能控制系统1. 远程监控系统- 监控管理平台- 单价：10000元/套 - 监控摄像头- 数量：5个- 单价：1000元/个 - 安装费用- 单价：3000元/套2. 智能配电系统- 变流器- 数量：3台- 单价：5000元/台 - 配电柜- 数量：1个- 单价：10000元/个- 安装费用- 单价：5000元/套四、工程安装及调试费用1. 安装材料及人工费用- 安装人员- 人数：10人- 单价：500元/人/天- 安装工期：30天- 安装费用总计：15000元2. 调试及验收费用- 调试人员- 人数：3人- 单价：1000元/人/天- 调试工期：10天- 调试及验收费用总计：30000元五、工程设计及管理费用1. 设计费用- 设计师及工程师- 人数：5人- 单价：2000元/人/天- 设计周期：30天- 设计费用总计：30000元2. 工程管理费用- 项目经理- 单价：10000元/项目- 项目管理周期：60天- 工程管理费用总计：10000元六、项目运营费用1. 运营管理人员费用- 运营管理人员- 人数：5人- 单价：3000元/人/月- 运营管理周期：12个月- 运营管理费用总计：180000元2. 日常维护费用- 维护人员- 人数：2人- 单价：2000元/人/月- 维护费用总计：48000元七、合计费用1. 太阳能采集系统费用：2000000元2. 储能系统费用：20000元3. 智能控制系统费用：40000元4. 工程安装及调试费用：45000元5. 工程设计及管理费用：40000元6. 项目运营费用：228000元总计：2316040元以上为太阳能工程方案报价表，如有其他需要，请联系！。
格力模块式风冷冷(热)水机组设计选型手册
35
40
45
50
热 水 出 水 温度℃
LSQWRF130M/B，LSQWRF130M/N 制热量修正曲线图
三、产品安装
1、安装基础与环境 为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师
承担，安装前应仔细阅读安装说明书。
1) 安装位置 应位于室外有充足新风的地点，并考虑地基的承重； 保证机组有足够的空间，以利于进风和设备维护； 机组上方不能有遮挡物； 机组地面应预留排水地沟。
进风
进风
进风
进风
进风
>2000
COMP
5、产品电气安装 1)主模块与子模块之间的联网方法和接线示意图
A 显示板
B 485
主模块电控箱
主板 PC X2 X3
模块1电控箱
主板 PC X2 X3
模块2电控箱
主板 PC X2 X3
主模块的接线板
TB1
TB2
TB3
L1 L2 L3 N
34 35
TB4 N 8 11 N 12
67
68
69
67
68
69
电源
380V 3N～ 50Hz
运转控制
微电脑全自动控制，运行状态显示，异常状态报警。
安全装置
高低压开关，防冻结开关，过流保护开关，相序保护器， 压缩机过热保护装置，软件延时启动压缩机保护。
压缩机形式
全封闭涡旋式柔性压缩机
制冷剂 水量
m3/h
11.2
R22 13.7
22.3
11.2
宽 外形
深 尺寸
高
mm
2110
mm
1100
模块式风冷冷(热)水机组
10
工作原理
2台单冷模块机串联工作原理 11
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
4 3
10
1
7
进水 9 8
出水
4 3
10 1
进水 9
出水
7 8
工作原理
2台热泵模块机串联工作原理 12
2 1 进水 出水
2 1 进水 出水
制冷 制热 4
3
10 9
5 11
12 7 6 8
4
机组故障自诊疗功能；
5
单机运营时间均衡功能；
6
机组定时开、停机；
7
远距离开、停机；
8 冬天自动防冻结运营功能（辅助功能）；
9
具有控制水泵启停功能；
10 具有控制辅助电加热器旳功能；
11 各模块分时开启功能 。
6
保护功能
1
压缩机高下压保护
2
空气开关保护
3
逆（缺）相保护
4
压缩机过流保护
5
机组防冻保护
6
机组防过热保护
7
风机过载保护
8
频繁启停保护
9
水流开关保护
7
显示功能
1
温度检测显示
2
时间设定显示
3
工作模式显示
4
工作状态显示
5
顾客参数显示
6 故障查询显示
7
调试参数显示（需密码才干进入）
8 调试功能显示（需密码才干进入）
8
制 冷 工 作 原 理：
工作原理
4 3
酒店风冷模块中央空调方案说明
第一部分风冷模块机组介绍一、Y型风冷模块机组产品特点一、节能环保1 COP行业前沿①低温强热风冷模块机组达到一级能效，制冷能效比高达3.52，制热能效达3.6，实现行业前沿，已获得国家节能认证证书。
①全热回收风冷模块机组达到二级能效，制冷能效比达到3.39，热回收模式下，综合性能系数高达8.28，已获得国家节能认证证书。
③二级能效风冷模块实现3.39的高能效比，已获得国家节能认证证书。
④全系列新外观风冷模块机组均进入政府节能采购清单，具备节能认证证书。
2进口电子膨胀阀①机组采用进口不二工机减速型2000级电子膨胀阀，精度高，可控制水温波动小，提高了舒适度的同时，能效也进一步提升。
②温度精确控制冷热水温恒定室外机电子膨胀阀采用PID控制，使冷媒量分配更加精确，出水温度波动设定温度±0 5℃3三相风机电机①三相电机与单相电机相比，三相电机的转速稳定性更好、功率因数及效率高、启动力矩大且运行电流小，所以业主可以选用较小的断漏器，节省安装成本的同时降低了机组噪音。
②轴流式大叶片低噪音风扇，采用专利的风叶外形设计，提高了换熟效率，降低了机组功率和噪音。
4环保冷媒应用保护臭氧层机组有R410A环保冷媒机型可选，其臭氧破坏指数(ODP)为零。
二、稳定可靠1机组互备运转机组采用模块化设计，各模块之间没有主从之分，最多可以连接16个独立的单元模块，容量达到2080kW，同时各个系统完全独立，便于安装和维修。
2压缩机均衡运转保证系统稳定运行自行判定压缩机的运行时间，运行过程中，先加载运行时间短的压缩机，先卸载运行时间长的压缩机，使整个机组各个压缩机的运行时间相同，增加了机组的整体使用寿命。
3机组双重防冻保护机组的防冻保护通过采用压力传感器与温度传感器的实时检测，配台精准的电子膨胀阀控制，确保换热器始终处于安全的运转范围内，压力和温度的双重保护，可靠性高，减少维修损失。
4部件可靠①进口低压压力传感器机组采用进口低压压力传感器，部件质量更可菲；通过压力传感器实时监测，实现对系统迅速、全面、精准的控制，确保机组高效稳定的运行。
格力模块式风冷冷(热)水机组控制系统指南
格力模块式风冷冷(热)水机组控制系统指南模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便®B系列模块式风冷冷（热）水机组珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便目录系统简介 (1)控制对象………………………………………………………..…………………….. .1电源控制柜 (1)机组接线........................................................................................... 2机组调试及试运行.............................................................................2机组开、关机. (4)显示板概述 (5)显示板控制面板.................................................................................5显示板操作说明 (6)1．机组的开/关...................................................................................62．默认主页菜单.................................................................................63．主控制菜单....................................................................................63．1用户设置................................................................................................73．2模块查看............................................................................................ .83．3参数设定............................................................................................ 103．4版本信息.. (11)菜单结构（不带远程接口）..................................................................11菜单结构（带远程接口） (12)显示板拨码开关的设置（带远程接口）..............................................12附图一主模块与子模块之间的联网方法和接线示意图.......................................13附图二机组电控柜接线原理图 (14)附图三机组电源控制柜元器件布局示意图 (15)模块式风冷冷(热)水机组的控制系统,是由一个主模块控制器和最多七个子模块控制器通过联网组成,机组在主模块控制器的统一控制下,实现智能化控制与管理,具有以下几个特点：1.高可靠性的硬件资源,保证控制系统长期可靠地正常运行;2.模块化组态形式,适应不同用户多种形式使用;3.智能化控制软件,实现机组最优节能运行;4.齐全、快速的故障自诊断功能,保护机组安全运转;5.简便、实用的全中文操作界面,方便系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；4.齐全、快速的故障自诊断功能，保护机组安全运转；5.简便、实用的全中文操作界面，方便用户日常使用与维护；6.功能强大，能控制水泵、辅助电加热，冬天时具备自动防冷水冻结功能。
空气能热水器方案及报价模板
空气源热泵热水设备方案xxxxxxxxxx格力空气源热泵热水器设计方案xxxxxxxxxx2Oxx年xx 月xx日厂家介绍热泵热水器市场销售额从02年开始，年均增长量达50%以上，08年销售额达到了14亿元，相对07年增长了100%，预计09年的增长仍将保持在50%以上。
根据热泵热水器行业分析报告的预测，2012年热泵热水器产值将达到40亿元，其中大部分份额将来自于主要的空调企业，热泵热水器产品将成为众多空调企业新的利润增长点。
一、工作原理及主要结构形式1、利用热泵原理，以消耗一部分电能为补偿，通过热力循环，从周围空气中吸取热量，通过压缩机将其输送至冷凝器，将来自水箱内的冷水加热至生活或生产所需要的目标值（35～60℃可调）；2、热泵热水机组因其节能，高效，环保而广泛应用于工厂、宾馆、酒楼、医院、美容美发店、洗衣店、洗浴中心和热水应用量较大的其他场合。
二、主要结构形式：1、静态加热式：分内盘和外盘两种方式.内盘换热器置于水箱中，将冷媒通入水箱中加热水;外盘式是盘管缠绕在水箱外壁加热,给水箱中水加热,铜管不和水接触,避免了腐蚀和泄露,用水更安全.2、直热式：冷水经过机组一次即达到设定温度。
在循环式水路上增加冷凝压力调节阀。
系统工作原理图直热式热水器产品系统图产品定义直热循环式机组循环式是指冷水通过水泵在储水箱及机组之间经过多次循环加热，水温逐渐达到设定温度；直热式是指冷水经过机组一次即达到设定温度。
格力直热循环式热水机属业内先进设计，集直热式与循环式于一体，既可作为直热式机组使用，也可作为循环式机组使用。
机组有三个水口：直热进水口、循环进水口和热水出口，比市场上销售的常规直热式或循环式热水机多一个进水口。
格力直热循环式热水机标准使用方式是以直热产水为主，循环保温为辅。
无论是直热运行还是循环加热，出水温度均可达到50℃以上。
格力空气源热泵热水机组与其他热水设备的比较行费用只相当于其他热源设备的20％～60％，能效比较高。
格力模块式风冷冷(热)水机组控制系统指南
精心整理B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)精心整理3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●●●●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；的功能。
控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。
为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。
电控柜参见附图三。
机组电源控制柜操作方法：先合上电源控制柜中总三相空气开关Q，再分别合上每个模块机组的分电源开关Q1……Q8，机组即已通电。
●机组接线动力线的连接：本机组在动力线的连接上要求相序必须一致。
联网控制线的连接：将两端都带插头的四芯联网通讯线（机组随机附件）依次插入主、子控制器的X2、X3插口，每个模块机组控制器间就可实现相互通信，每个控制器的信息，就可通过主模块的显示板进行操作和显示，方便进行统一管理。
警告：在水系统未调整好以前，禁止通过主机来开水泵。
格力D系列风冷模块机组
D 系列模块式风冷冷（热）水机组一、产品特点 1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
D 系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW ，80kW ，130kW 可选。
65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。
D 系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、80机组每个系统可以组合多达16个模块，130机组每个系统可以组合多达8个模块。
全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故6513080障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。
格力模块式风冷冷热水机组.pdf
MB系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
MB系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有35kW，45kW ，65kW，80kW，130kW和160kW可选。
每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在35～1280kW范围的系列产品。
MB系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。
◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
◆热气直通结构：蒸发器底部直通高温排气，可以防止蒸发器底部融霜水结成冰，使机组化霜时排水顺畅、化霜干净，这是格力模块机专利技术之二；该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。
◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，每个系统可以组合多达8个模块。
◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
设计数据
1.2.1空调室外设计参数（宜昌地区）
夏季空调室外计算（干球）温度：℃；
夏季空调室外计算（湿球）温度：℃；
冬季空调室外计算（干球）温度：-2℃；
冬季空调室外计算相对湿度：73%。
1.2.2空调室内设计参数
2011-1-16
（4）设2台制热量36KW，出水量6ｍ3/h，出水温度30-55℃，输入功率的格力牌风冷热泵热水机组，作为生活热水系统阴雨天的备份热源。
（5）设置11台换风量500ｍ3/h的全热交换新风机组，为室内送新风、排风。
（6）设置144台风量680-2040ｍ3/h的风机盘管机组，为室内提供冷热温度调节。送风形式为侧送上回和接风管上送上回。
TPIS
CLUB
格力空调俱乐部
我们将提供：
最完善的技术PerfectTechnology
最适用的产品SuitableProduct
最专业的安装ProfessionalInstallation
最满意的服务SatisfactoryService
目 录 ：
1.Technology 技术篇
1.1工程概况
1.2设计数据
（7）分单元设置4台制冷量80KW，输入功率26KW；制热量85KW，输入功率25KW的格力牌风冷热泵模块式冷热水机组，夏季为空调系统提供7℃的冷水，冬季为空调系统提供45℃的热水。
（8）整个空调循环水采用一次泵定流量系统。
（9）风机盘管采用带液晶面板的三速开关控制。全热交换新风机组开关控制。空调主机及循环水泵全自动远程控制。
2.报价书
Price
报价
序
项目名称
主要技术参数
数量
单价
合价
1
格力LSQWRF80B风冷热泵冷热水机组
冷量65KW，功耗
热量70KW，功耗20KW
5台
45000
225000
2
格力KFRS36/AS风冷热泵冷热水机组
热量36KW，功耗
热水量6ｍ3/h，水温45℃
2台
40000
80000
3
东方立式管道离心式空调循环水泵
格力风冷热泵模块式冷热水机组太阳能热水系统方案及报价
【经典资料，ＷＯＲＤ文档，可编辑修改】
方案及报价（一）
（格力风冷热泵模块式冷热水机组+太阳能热水系统）
格力代理：中 央 空 调 设 计 安 装 专 家
宜昌东日实业有限公司
制作日期：2011年1月16日
尊贵的客户
欢迎加入由格力和东日公司全力为您打造的
（1）分单元设置4台（2用2备）流量25ｍ3/h，扬程32M，功率4KW；2台（1用1备）流量ｍ3/h，扬程32M，功率。3KW的空调循环水泵，为空气端设备提供空调循环水。
（2）设置2台（1用1备）流量ｍ3/h，扬程32M，功率的生活热水循环水泵，为客房提供卫生热水。
（3）设置集热面积150㎡的太阳能集热器，为生活热水系统提供免费热水。另配置12ｍ3的不锈钢保温水箱。
1.3设计方案说明
2.Price 价格篇
2.1报价书
2.2报价说明
3.Service 服务篇
3.1售前服务
3.2售中服务
3.3售后服务
工程概况
该项目位于宜昌市夷陵区晓溪塔繁华商业地带。该大楼1层约550㎡为酒店大堂和商务中心、茶座。5层约340M2为会议室。6—12层约3100㎡为标准客房。空调总面积约4000㎡。
200
24000
8
全热交换新风机组
换风量50
9
卧式暗装风机盘管
风量680--2040ｍ3/h
144台
1000
144000
10
风管、风阀、风口
镀锌板风管、铝合金风口
1300㎡
100
130000
11
水管、阀门、保温
镀锌水管、橡塑保温
2000M
150
300000
12
控制开关、控制柜
冷热水机组按多单元组合设置，宾馆入住率低等低负荷工况运行时，便于系统的调节控制，减少传输功耗，降低使用费用。
空气端系统的设计采用风机盘管加新风的空调方式。新风及排风采用全热交换器，减少新风部分的能耗。
1.3.2技术参数
(1)总冷负荷320KW。
(2)总热负荷260KW。
(3)生活热水负荷600KW
1.3.3方 案
夏季室内设计（干球）温度：24℃～28℃；
夏季室内设计相对湿度：≤65%；
冬季室内设计（干球）温度：16℃～20℃；
冬季室内设计相对湿度：≥35%。
新风量：20ｍ3/
1.2.3生活热水设计参数
供水温度：45℃
供水量：100L/
设计方案说明
1．设计思路
采用格力风冷热泵模块式冷热水机组给空调系统提供冷热源。采用太阳能集热器给生活热水系统提供热源，阴雨天采用格力风冷热泵热水机组作为备用热源。
流量25M3/H,扬程32M,
功耗4KW
4台
3100
12400
3
东方立式管道离心式空调循环水泵
流量H,扬程32M,
功耗3KW
2台
2100
4200
4
东方立式管道离心式热水循环水泵
流量H,扬程32M,
功耗
2台
1500
3000
5
太阳能集热器
L=1800
150㎡
600
90000
7
保温水箱
不锈钢304
12ｍ3
三速开关、空开、控制柜
156
100
15600
13
合计
（大写）玖拾捌万肆仟陆佰元整
1055700
报价说明
2.2.1本报价不含税。
2.2.2本报价不含电线电缆及布线，只含控制开关。
2.2.3本报价生活热水不含室内管线。
2.2.4若不考虑新风系统和生活热水系统，空调部分总价为751200元。
报价单位：宜昌东日实业有限公司
