低温等离子体表面处理技术
等离子处理硅胶表面

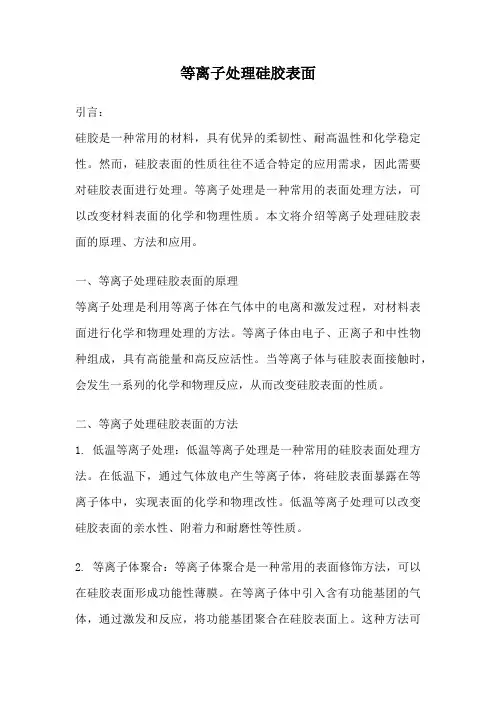

等离子处理硅胶表面引言:硅胶是一种常用的材料,具有优异的柔韧性、耐高温性和化学稳定性。
然而,硅胶表面的性质往往不适合特定的应用需求,因此需要对硅胶表面进行处理。
等离子处理是一种常用的表面处理方法,可以改变材料表面的化学和物理性质。
本文将介绍等离子处理硅胶表面的原理、方法和应用。
一、等离子处理硅胶表面的原理等离子处理是利用等离子体在气体中的电离和激发过程,对材料表面进行化学和物理处理的方法。
等离子体由电子、正离子和中性物种组成,具有高能量和高反应活性。
当等离子体与硅胶表面接触时,会发生一系列的化学和物理反应,从而改变硅胶表面的性质。
二、等离子处理硅胶表面的方法1. 低温等离子处理:低温等离子处理是一种常用的硅胶表面处理方法。
在低温下,通过气体放电产生等离子体,将硅胶表面暴露在等离子体中,实现表面的化学和物理改性。
低温等离子处理可以改变硅胶表面的亲水性、附着力和耐磨性等性质。
2. 等离子体聚合:等离子体聚合是一种常用的表面修饰方法,可以在硅胶表面形成功能性薄膜。
在等离子体中引入含有功能基团的气体,通过激发和反应,将功能基团聚合在硅胶表面上。
这种方法可以赋予硅胶表面特定的化学反应性、生物相容性和抗菌性等特性。
3. 等离子体刻蚀:等离子体刻蚀是一种常用的表面精细加工方法,可以用于制备纳米结构和微细图案。
通过调节等离子体的参数和处理时间,可以控制硅胶表面的刻蚀速率和形貌。
等离子体刻蚀可以用于制备光学薄膜、微流体芯片和生物传感器等应用。
三、等离子处理硅胶表面的应用1. 生物医学领域:等离子处理可以改善硅胶表面的生物相容性,使其适用于生物医学器械和医疗材料。
例如,通过等离子体聚合可以在硅胶表面引入羧基或氨基等功能基团,增强材料与生物组织的相容性,降低免疫反应和血栓形成的风险。
2. 微电子领域:等离子处理可以用于制备微电子器件和集成电路的表面。
通过等离子体刻蚀可以在硅胶表面形成纳米孔阵列或微细图案,用于制备纳米传感器、微流体芯片和光学器件。
低温等离子体处理表面处理
低温等离子体处理表面处理
引言:
在现代制造业中,表面处理是非常重要的环节。
近年来,低温等离子
体处理技术在表面处理中得到了广泛的应用。
本文将从理论、特点、
应用等方面进行详细阐述。
一、理论
低温等离子体处理是在常压下,利用高压电场把气体转化为等离子体,并加以利用其高能量来溅射和清洗物体表面的一种表面处理方法。
其中,气体离子和反应性粒子与固体表面发生吸附、反应和注入等作用,从而使得表面性质发生变化,起到一定的表面处理效果。
二、特点
1. 低温等离子体处理是一种低温表面处理技术,处理温度一般在室温下。
2. 低温等离子体处理对待处理物品的形状和材料的种类没有限制。
3. 低温等离子体处理具有无污染、高效率、易操作等优点。
4. 低温等离子体处理可以为待处理物表面赋予各种功能,如改善表面
质量、增加接触角、提高附着力、增强耐磨性和热稳定性等。
三、应用
1. 材料表面处理:低温等离子体处理可以用于金属薄膜、陶瓷、高分
子材料等材料表面处理,可使材料表面达到一定的光洁度和超疏水性。
2. 微电子制造:低温等离子体处理可以清洗电子元件表面附着的杂质
和氧化铜等污染物,从而提高元件的可靠性和寿命。
3. 聚合物的改性:低温等离子体处理可以用于改性聚合物的表面处理,改善聚合物表面的润滑性、耐热性、吸附性等性质。
结尾:
总的来说,低温等离子体处理作为一种新兴的表面处理技术,具有很
高的应用价值和发展前景。
随着待处理物种类的不断扩大和技术的不
断进步,低温等离子体处理必将在制造业中发挥越来越重要的作用。
低温等离子表面处理机的工作原理

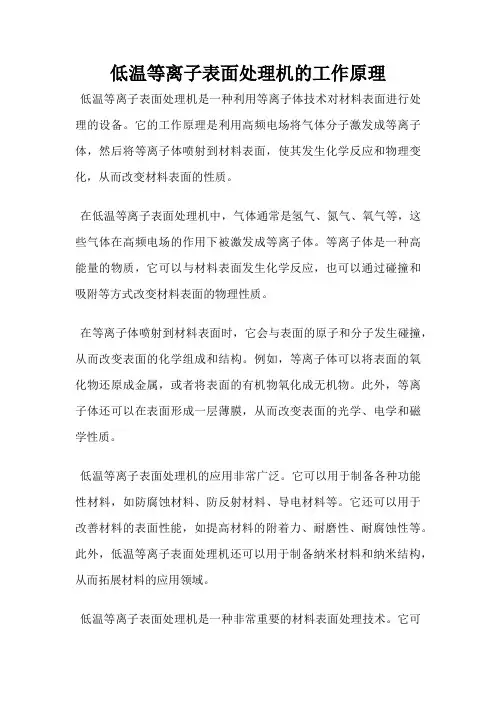

低温等离子表面处理机的工作原理
低温等离子表面处理机是一种利用等离子体技术对材料表面进行处理的设备。
它的工作原理是利用高频电场将气体分子激发成等离子体,然后将等离子体喷射到材料表面,使其发生化学反应和物理变化,从而改变材料表面的性质。
在低温等离子表面处理机中,气体通常是氢气、氮气、氧气等,这些气体在高频电场的作用下被激发成等离子体。
等离子体是一种高能量的物质,它可以与材料表面发生化学反应,也可以通过碰撞和吸附等方式改变材料表面的物理性质。
在等离子体喷射到材料表面时,它会与表面的原子和分子发生碰撞,从而改变表面的化学组成和结构。
例如,等离子体可以将表面的氧化物还原成金属,或者将表面的有机物氧化成无机物。
此外,等离子体还可以在表面形成一层薄膜,从而改变表面的光学、电学和磁学性质。
低温等离子表面处理机的应用非常广泛。
它可以用于制备各种功能性材料,如防腐蚀材料、防反射材料、导电材料等。
它还可以用于改善材料的表面性能,如提高材料的附着力、耐磨性、耐腐蚀性等。
此外,低温等离子表面处理机还可以用于制备纳米材料和纳米结构,从而拓展材料的应用领域。
低温等离子表面处理机是一种非常重要的材料表面处理技术。
它可
以通过改变材料表面的化学组成和结构,从而改变材料的性质和功能。
随着科技的不断发展,低温等离子表面处理机的应用前景将会越来越广阔。
低温等离子体表面处理技术与应用研究

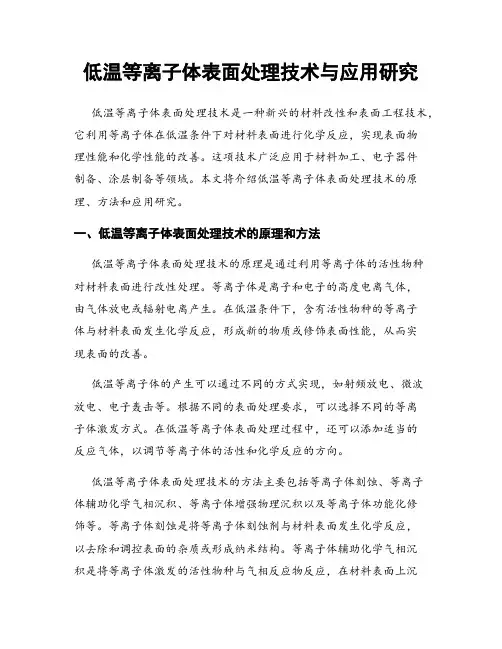

低温等离子体表面处理技术与应用研究低温等离子体表面处理技术是一种新兴的材料改性和表面工程技术,它利用等离子体在低温条件下对材料表面进行化学反应,实现表面物理性能和化学性能的改善。
这项技术广泛应用于材料加工、电子器件制备、涂层制备等领域。
本文将介绍低温等离子体表面处理技术的原理、方法和应用研究。
一、低温等离子体表面处理技术的原理和方法低温等离子体表面处理技术的原理是通过利用等离子体的活性物种对材料表面进行改性处理。
等离子体是离子和电子的高度电离气体,由气体放电或辐射电离产生。
在低温条件下,含有活性物种的等离子体与材料表面发生化学反应,形成新的物质或修饰表面性能,从而实现表面的改善。
低温等离子体的产生可以通过不同的方式实现,如射频放电、微波放电、电子轰击等。
根据不同的表面处理要求,可以选择不同的等离子体激发方式。
在低温等离子体表面处理过程中,还可以添加适当的反应气体,以调节等离子体的活性和化学反应的方向。
低温等离子体表面处理技术的方法主要包括等离子体刻蚀、等离子体辅助化学气相沉积、等离子体增强物理沉积以及等离子体功能化修饰等。
等离子体刻蚀是将等离子体刻蚀剂与材料表面发生化学反应,以去除和调控表面的杂质或形成纳米结构。
等离子体辅助化学气相沉积是将等离子体激发的活性物种与气相反应物反应,在材料表面上沉积出功能性薄膜。
等离子体增强物理沉积是在等离子体的辐照下,将气相物质通过凝结或降解的方式直接沉积到材料表面。
等离子体功能化修饰是通过等离子体与表面材料的反应,改变表面化学成分和分子结构,以调控材料的性能和功能。
二、低温等离子体表面处理技术的应用研究1. 材料加工领域在材料加工领域,低温等离子体表面处理技术被广泛应用于提高材料的附着力、磨损性能、耐蚀性、疲劳寿命等方面。
例如,在汽车制造中,使用低温等离子体处理技术可以在金属表面形成陶瓷涂层,增加材料硬度和耐磨性,提高车辆的使用寿命。
另外,低温等离子体表面处理技术还可以应用于金属切削加工中的刀具涂层制备,提高刀具的耐磨性和切削性能。
低温等离子体在纺织材料表面处理中的应用

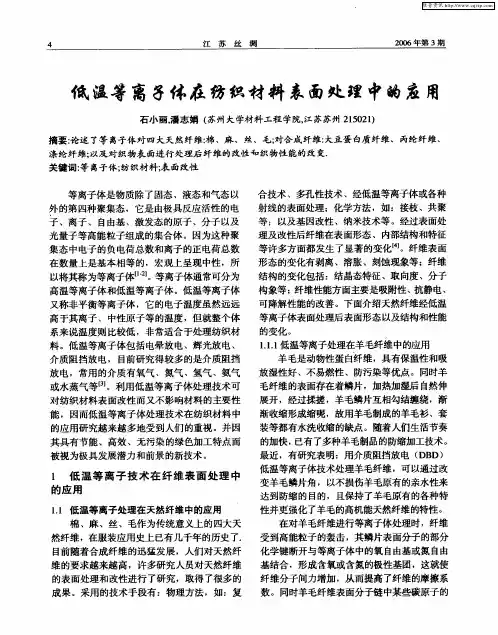

对纺织材料表面改性而又不影 响材料的主要性
形态的变化有剥离 、溶胀 、刻蚀现象等;纤维 结构的变化包括:结晶态特征、取向度 、分子 构象等 ; 纤维性能方面主要是吸附性 、 抗静电、
可降解性能的改善 。下面介绍天然纤维经低温 等离子体表面处理后表面形态以及结构和性能
的变 化 。
1 .低温等离子处理在羊毛纤维中的应用 .1 1 羊毛是动物性蛋 白纤维,具有保温性和吸
在数量上是基本相等的,宏观上呈现中性 ,所 以将其称为等离子体【 】 等离子体通常可分为 l。 高温等离子体和低温等离子体 。低温等离子体 又称非平衡等离子体 ,它 的电子温度虽然远远 高于其离子 、中性原子等 的温度 ,但就整个体 系来说温度则 比较低 ,非常适合于处理纺织材 料 。低 温等离子体包括电晕放 电、辉光放电、 介质阻挡放 电,目前研究得较多的是介质阻挡 放 电,常用 的介质有氧气 、氮气 、氢气 、氨气 或水蒸气等【。利用低温等离子体处理技术可 3 】
l 低 温等 离 子 技术 在 纤维 表 面 处 理 中 的应 用
11 低 温等 离 子处 理 在 天然 纤 维 中的应 用 .
棉 、麻 、丝 、毛作为传统意义上 的四大天 然纤维 ,在服装应用史上 已有几千年的历史 了. 目前随着合成纤维的迅猛发展,人们对天然纤 维的要求越来越高 ,许多研究人员对天然纤维 的表面处理和改性进行了研究 ,取得了很多的 成果 。采用 的技术手段有:物理方法 ,如 :复
等离子体表面处理技术
等离⼦体表⾯处理技术等离⼦体表⾯处理技术的原理及应⽤前⾔:随着⾼科技产业的讯速发展,各种⼯艺对使⽤产品的技术要求越来越⾼。
等离⼦表⾯处理技术的出现,不仅改进了产品性能、提⾼了⽣产效率,更随着⾼科技产业的迅猛发展,各种⼯艺对使⽤产品的技术要求也越来越⾼。
这种材料表⾯处理技术是⽬前材料科学的前沿领域,利⽤它在⼀些表⾯性能差和价格便宜的基材表⾯形成合⾦层,取代昂贵的整体合⾦,节约贵⾦属和战略材料,从⽽⼤幅度降低成本。
正是这种⼴泛的应⽤领域和巨⼤的发展空间使等离⼦表⾯处理技术迅速在国外发达国家发展起来。
⼀、等离⼦体表⾯改性的原理等离⼦,即物质的第四态,是由部分电⼦被剥夺后的原⼦以及原⼦被电离后产⽣的正负电⼦组成的离⼦化⽓状物质。
它的能量范围⽐⽓态、液态、固态物质都⾼,存在具有⼀定能量分布的电⼦、离⼦和中性粒⼦,在与材料表⾯的撞击时会将⾃⼰的能量传递给材料表⾯的分⼦和原⼦,产⽣⼀系列物理和化学过程。
其作⽤在物体表⾯可以实现物体的超洁净清洗、物体表⾯活化、蚀刻、精整以及等离⼦表⾯涂覆。
⼆、等离⼦体表⾯处理技术的应⽤1、在⼯艺产业⽅⾯的应⽤1)、在测量被处理材料的表⾯张⼒表⾯张⼒测定是⽤来评估材料表⾯是否能够获得良好的油墨附着⼒或者粘接附着品质的重要⼿段。
为了能够评估等离⼦处理是否有效的改善了表⾯状态,或者为了寻求最佳的等离⼦表⾯处理⼯艺参数,通常通过测量表⾯能的⽅式来测定表⾯,⽐如使⽤Plasmatreat 测试墨⽔。
最主要的表⾯测定⽅式包括测试墨⽔,接触⾓测量以及动态测量评价表⾯状态低表⾯能, 低于28 mN/m良好的表⾯附着能⼒,⾼表⾯能2)预处理–Openair? 等离⼦技术,对表⾯进⾏清洗、活化和涂层处理的⾼技术表⾯处理⼯艺常压等离⼦处理是最有效的对表⾯进⾏清洗、活化和涂层的处理⼯艺之⼀,可以⽤于处理各种材料,包括塑料、⾦属或者玻璃等等。
使⽤Openair?等离⼦技术进⾏表⾯清洗,可以清除表⾯上的脱模剂和添加剂等,⽽其活化过程,则可以确保后续的粘接⼯艺和涂装⼯艺等的品质,对于涂层处理⽽⾔,则可以进⼀步改善复合物的表⾯特性。
低温 等离子 表面处理
低温等离子表面处理是一种利用等离子体进行表面处理的工艺,可以在常温下对材料表面进行处理。这种处理方法能够改变材料表面的物理、化学和机械性质,提高表面的附着力和亲水性,增强材料的抗污、抗菌和抗氧化性能。
低温等离子表面处理可以应用于各种材料,如塑料、玻璃、陶瓷、金属等行业的产品的表面性能。
低温等离子表面处理的基本原理是利用高压电场将气体转化为等离子体,并在等离子体中注入各种活性粒子,如电子、离子、自由基和激发态粒子等。这些活性粒子与材料表面发生化学反应,从而改变表面的化学结构和物理形态,提高表面的附着力和亲水性。
低温等离子表面处理的优势在于处理过程中不会对材料本身造成损伤,而且处理时间短,效率高。此外,这种处理方法还可以通过调整工艺参数来控制表面的性质,以满足不同应用的需求。
总的来说,低温等离子表面处理是一种有效的表面处理方法,可以广泛应用于各种材料和行业,提高产品的表面性能和附加值。
等离子体表面处理技术的原理
等离子体表面处理技术的原理理论说明1. 引言1.1 概述等离子体表面处理技术是一种改变材料表面性质的有效方法,通过利用等离子体对材料表面进行激发和修改,可以实现润湿性能提升、去除污染物、改善粘附性能等目标。
这项技术已经在多个领域得到广泛应用,如电子器件制造、材料加工和生物医学等。
1.2 文章结构本文主要围绕等离子体表面处理技术的原理和理论进行探讨,以及相关的实验验证和应用案例分析。
文章共分为五个部分:引言、等离子体表面处理技术的原理、等离子体表面处理技术的理论说明、实验验证与应用案例分析以及结论与未来展望。
1.3 目的本文的目的在于深入探讨等离子体表面处理技术的原理和机制,并通过对相关实验研究和应用案例的分析来评估该技术的可行性和效果。
同时,本文还将探讨该技术所面临的挑战并展望其在相关行业中的未来发展前景。
通过本文的撰写,旨在增进读者对该技术的了解和认识,促进其在实际应用中的推广和发展。
2. 等离子体表面处理技术的原理2.1 等离子体介绍等离子体是由加热至高温状态下电离而成的气体,其中包含了正离子、负离子和自由电子。
等离子体在物理、化学和工程领域中广泛应用,尤其在表面处理方面有着重要的作用。
2.2 等离子体表面处理的基本原理等离子体表面处理技术是利用含能量较高的等离子体对材料表面进行物理和化学改变的过程。
通过将某种气体加热至高温并施加电场或直接暴露在电弧中,可形成稳定的等离子态。
这些带电粒子与材料表面相互作用时会产生各种效应,包括清洁、去除污染物、增强润湿性能、提升附着力等。
2.3 受控等离子体处理技术的发展和应用随着科技进步和相关研究的不断深入,受控等离子体处理技术在多个领域得到了广泛运用。
例如,在纳米制造、光电器件加工、涂层改性、材料表面改良等方面都有广泛的应用。
受控等离子体处理技术不仅能够提高材料表面的物理和化学性能,还可实现对材料性质的调控和优化。
以上是关于等离子体表面处理技术原理的基本说明。
等离子处理硅胶表面
等离子处理硅胶表面等离子处理是一种常用的表面处理技术,可以改善硅胶表面的性能和功能。
本文将介绍等离子处理硅胶表面的原理、方法以及其对硅胶表面性能的影响。
一、等离子处理硅胶表面的原理等离子处理是利用等离子体在气体中产生的高能粒子对材料进行表面处理的技术。
在等离子体处理过程中,气体被加热至高温并通过电离形成等离子体,等离子体中的高能粒子通过碰撞和反应作用于硅胶表面,从而改变其表面性能。
1. 低温等离子处理:低温等离子处理是指在较低的温度下进行等离子处理,常用的气体有氧气、氮气等。
低温等离子处理可以改善硅胶表面的亲水性、耐磨性和抗菌性能。
2. 氧等离子处理:氧等离子处理是指利用氧等离子体对硅胶表面进行处理。
氧等离子处理可以增加硅胶表面的氧含量,提高其耐热性和抗老化能力。
3. 氮等离子处理:氮等离子处理是指利用氮等离子体对硅胶表面进行处理。
氮等离子处理可以增加硅胶表面的氮含量,提高其耐磨性和耐候性。
4. 氟等离子处理:氟等离子处理是指利用氟等离子体对硅胶表面进行处理。
氟等离子处理可以增加硅胶表面的氟含量,提高其耐溶剂性和耐化学腐蚀性能。
三、等离子处理对硅胶表面性能的影响1. 改善表面的亲水性:等离子处理可以增加硅胶表面的极性官能团,提高其表面的亲水性,使其具有更好的润湿性能。
2. 提高耐磨性:等离子处理可以在硅胶表面形成致密的氧化层,增加硅胶表面的硬度和耐磨性。
3. 增强抗菌性能:等离子处理可以在硅胶表面形成抗菌剂,从而提高硅胶表面的抗菌性能。
4. 提高耐热性:氧等离子处理可以增加硅胶表面的氧含量,提高其耐热性和抗老化能力。
5. 增加耐候性:氮等离子处理可以增加硅胶表面的氮含量,提高其耐候性和耐紫外线能力。
6. 提高耐溶剂性:氟等离子处理可以增加硅胶表面的氟含量,提高其耐溶剂性和耐化学腐蚀性能。
等离子处理是一种有效的硅胶表面处理技术,可以改善硅胶表面的性能和功能。
通过选择适当的气体和处理条件,可以实现对硅胶表面性能的有针对性改善。
低温等离子体处理技术及装置的开题报告
低温等离子体处理技术及装置的开题报告一、题目:低温等离子体处理技术及装置的研究与开发二、研究背景:等离子体是一种高能的、带正电荷的高度离子化的气体,在自然界中很少存在。
然而,等离子体在工业、生产和科学领域中却有着广泛的应用。
低温等离子体的处理技术是一种新兴的清洗和表面处理技术,具有无污染、高效率、高质量等特点,能够广泛应用于半导体、光伏、生物医学等领域。
三、主要研究内容:本次研究旨在开发一种低温等离子体处理技术及装置,其主要技术和装置构成包括:1.低温微波等离子体发生器;2.等离子体反应室及样品台;3.等离子体传感系统;4.等离子体控制系统。
四、预期目标:1.建立一种低温等离子体处理技术及装置,可以广泛应用于半导体、光伏、生物医学等领域;2.实现高质量、高效率、无污染的等离子体处理;3.提升等离子体处理工艺的可持续性及科技含量。
五、研究方法:1.通过文献调研,了解目前低温等离子体处理技术的最新研究进展;2.设计低温微波等离子体发生器和等离子体反应室及样品台,通过实验和测试不断改进和优化;3.建立等离子体传感系统和等离子体控制系统,控制等离子体处理工艺参数,保证等离子体处理效果的稳定和可靠。
六、研究意义:1.推动低温等离子体处理技术的发展和应用;2.提升等离子体处理的效率和质量,为半导体、光伏、生物医学等产业带来更好的发展;3.促进清洁生产,减少环境污染。
七、研究难点及可能解决方法:1.低温等离子体的稳定控制;2.等离子体处理效果的实时监测和调整;3.等离子体对材料造成的损伤和副作用的评估和控制。
研究方法:通过改进和优化低温微波等离子体发生器和等离子体反应室及样品台的设计,建立等离子体传感系统和等离子体控制系统,控制等离子体处理工艺参数,保证等离子体处理效果的稳定和可靠。
通过实验和测试,对等离子体处理效果进行实时监测和调整,评估和控制等离子体对材料造成的损伤和副作用。
八、研究方向及规划:1.基于低温等离子体的处理技术研究;2.建立低温等离子体处理技术与产业应用的紧密联系;3.持续改进和优化低温等离子体处理技术与装置设计。
等离子体表面处理技术简介
第一部分
等离子技术简介
五、低压等离子体的应用
3、引入官能基团(亲水性/ 疏水性处理 )高分子材料用N2、NH3、O2、SO2等气体的等离子体处理,
改 变表面的化学组成, 引入相应新的官能基团: COOH、 -SO3H 等。这些官能团可 使聚乙烯, 聚丙烯, 聚苯乙烯,聚四氟乙 烯等这些完全惰性的基 材变成官能团材料, 可以提高表面极性, 浸 润性, 可粘结性,反应 性, 极大地提高了其使用价值。与氧等离子 体相反, 而经含氟气
三、 等离子体种类
气体处于大气压状态并从外界获得大量能量 , 得到的等离子体称为大气压等离子体。其
具 有温度高、强度大、破坏性强等特点。
低压等离子体
在低压气体的场合产生的等离子体称为低
压 等离子体。
第一部分
等离子技术简介
四、低压等离子设备
真空舱体 PLC
托盘
电极
等离子发生器 泵
7
第一部分Leabharlann 等离子技术简介可以
-NH2、-OH、-
体的低温等离子体处理,
氟 原子, 。
可在基材表面引入
使基材具有疏水性
第一部分
等离子技术简介
3、引入官能基团(亲水性/ 疏水性处理 )
高分子材料-聚丙烯(Polypropylene)处理
O2-等离子 处理前
O2-等离子处理 后: 引入相应新的 官能基团—— 羰基
第一部分
等离子技术简介
Complexity of Process
五、低压等离子技术的应用
Si ze of Sy st e m
第一部分
1、清洗 / 蚀刻
等离子技术简介
五、低压等离子技术的应用
在进行清洗时,工作气体往往用氧气
等离子体表面处理
等离子体表面处理等离子体表面处理是一种在工业界被广泛使用的一种表面处理技术。
它是通过在表面上创建一个等离子体而实现的,具有几种不同的应用和优势。
最常见的应用是改善表面的抗腐蚀性,粘附性,热稳定性,耐磨性等。
等离子体表面处理的原理是利用等离子体在表面上形成一层膜来改善表面性能。
等离子体是一种非常低温的物质,包括电子和原子,它们能够通过电荷协调或共同运动,达到表面处理的效果。
等离子体处理可以大大提高表面处理技术的效率,也能有效减少涂料消耗量。
等离子体表面处理需要一定的设备,主要是由真空腔,变压器,泵和高压系统组成的等离子体发生器,用于产生等离子体流。
等离子体发生器可以产生不同的等离子体,它们具有不同的温度和能量,可以精确的调节,因此等离子体可以用于不同的表面处理工艺。
等离子体表面处理可以有效的改善塑料,金属和其他材料的表面特性,提高表面的耐磨性,抗腐蚀性,耐温性,热稳定性,抗污染性和其他特性。
等离子体表面处理也可以用于制造无毒,防锈和耐热的材料,从而使材料可以在一定环境下使用。
等离子体表面处理不仅可以改善表面性能,还可以用于涂覆,清洗和去除表面污染物。
它的最大优势是可以在低温条件下实现细致的表面处理,而不会破坏原材料的物理性质。
此外,等离子体表面处理还可以提高成型和组装过程中材料的处理精度和稳定性,从而提高产品的可靠性。
由于等离子体表面处理技术可以有效改善材料表面的各种性能,它已经成为工业界的重要表面处理手段。
它的应用范围广泛,可以用于改善汽车,航空航天,机械,电子,医药等行业的产品的表面性能。
等离子体表面处理在未来将有更多的应用,将给工业界带来更多的发展机遇。
玻璃表面等离子体处理
图 1-3
图1-4
2、低温等离子体处理后 可以看到,经过低温等离子体放电处理玻璃表面的接触角均有下降,接触角在10度以下(图 1-3)。
面形貌没有明显变化时,亲水性能主要与亲水性基团有关,其中最主要的就是羟基。由于未 引入其他元素原子,在低温等离子体处理前后玻璃表面上的亲水基团绝大部分都是羟基,还 有少部分则是与羟基有直接关系的其他亲水性基团,如通过羟基氢键吸附的水分子等,所以 此时水接触角测定可较直接的反映出玻璃基片表面羟基含量,可以作为表征表面性质的方法 之一。接触角变化情况可分为两种: 1、未经过低温等离子体处理
公 司:深圳市方瑞科技有限公司
电 话:086-0755-36933502/33266627
传真:0755-29434229
地 址:深圳市公明镇合水口社区稳联商务大厦 704 室
工 厂:深圳市公明镇楼村第二工业区中泰路 6 号世峰科技园 H 栋 1 楼
低温等离子体技术是一种新型的材料加工处理方法,由于其独特的性能已被应用在许多 领域,特别是在表面处理、改性方面有着很多优势特点: 1.可激活高能量的化学反应的同时,反应体系却处于低温; 2.反应仅涉及材料的浅表面,不损伤材料基质; 3.属干式技术,节水节能,降低成本,无公害; 4.反应时间短,效率高,可以实现传统的化学反应所不能实现的反应: 5.可处理形状复杂材料,材料的表面处理均匀性好。
二、低温等离子技术特点 深圳市方瑞科技有限公司低温等离子体技术(Low-temperature Plasma)因其多种优点和
低温等离子体射流聚合物表面改性实验报告
实验研究性报告低温等离子体射流聚合物表面改性实验姓名:徐梦洋学科、专业:物理1301学号:201398004完成日期:2015-05-04一.摘要实验采用大气压下氩气低温等离子体射流对聚合物(聚乙烯薄膜)进行表面处理,以改善聚合物的表面能,提高其表面亲水能力与表面粘接强度。
通过实验认识大气压低温等离子体放电的发生及其基本应用。
二.引言低温等离子体是继固态、液态、气态之后的物质第四态,当外加电压达到气体的着火电压时,气体分子被击穿,产生包括大电子,各种离子,原子和自由基在内的混合体。
大气压等离子体的运行与操作都相对比较简单,运行成本也大大降低,而且可以很方便地实现在线运行,所以其利用范围与领域被极大拓宽,在材料表面处理、臭氧产生、废气处理、污水处理、薄膜制备等方面获得了广泛的应用.大气压放电等离子体目前主要有电弧放电、电晕放电、火花放电、流光放电等基本形式.产生方法主要有介质阻挡放电、尖端电晕放电、空心阴极放电以及大气压低温等离子体射流等.低温等离子体射流是目前被广泛研究的一种大气压等离子体放电形式.由于其具有移动性比较好的特点,所以目前在材料表面处理、薄膜制备、消毒灭菌以及水处理方面都得到广泛应用。
三.实验仪器中频放电功率源,大气压低温等离子体射流发生装置,气瓶,气体流量计,水接触角测试仪。
四、实验原理1.介质阻挡放电介质阻挡放电又称无声放电,在外电场E1的作用下,气体中的电子被加速,当E1达到某一值E年是就会产生电子雪崩。
气体被击穿,放电空间产生大量电子和离子。
电子在电极表面的绝缘层沉积下来并建立一个内电场E2,该内电场的方向与外电场的方向相反。
若忽略空间电荷场,则放电空间的总电场由(E1+E2)决定。
随着放电的发展,电极上积累的电荷足够多时,总电场地道不能再是电子加速到足够能量而产生碰撞电离。
则放电熄灭。
所以阻挡放电是一个不断产生熄灭的交替过程,产生的等离子体是典型的非平衡态低温等离子体。
介质介质阻挡放电能够在高气压和很宽的频率范围内工作,通常的工作气压为10~10000。
低温等离子体技术在材料表面改性中的应用探究
低温等离子体技术在材料表面改性中的应用探究随着工业发展的不断推进,对材料表面性质的要求也越来越高。
不同的材料表面性质对品质和功能的影响不同,因此需要使用不同的表面改性技术来满足不同的需求。
低温等离子体技术是一种有效的表面改性方法,已经在各种领域得到了广泛应用。
一、低温等离子体技术的原理低温等离子体是指气体中处于电离状态的分子和原子。
在常压下,气体中的电离分子数量很少,随着气体压力的降低,电离分子的数量会增加。
当压力降低到一定程度时,电离分子的数量会达到临界值,形成一个较高浓度的等离子体。
这个等离子体其实就是由离子和电子组成的等电荷体系,可以用来在材料表面进行改性处理。
二、低温等离子体技术的应用1. 表面清洗通过低温等离子体技术,可以清洗各种材料的表面,将杂质和污染物等物质清除干净。
常见的表面清洗方法包括酸洗、碱洗、溶剂清洗等,这些方法在处理一些复杂表面的材料时很难取得理想的效果。
而低温等离子体技术可以解决这个问题,它可以清洗各种复杂形状和结构的材料表面,同时也可以去除表面的氧化皮和附着物。
2. 表面改性在低温等离子体技术中,等离子体对材料表面进行了化学反应和物理接触,可以改变表面的化学性质和形态结构。
通过不同的等离子体处理方式,可以得到各种不同的改性效果,例如增加表面粗糙度、改变表面能、提高表面密度等。
3. 表面涂层低温等离子体技术还可以用于表面涂层,这种涂层是利用等离子体对材料表面进行化学反应而形成的。
由于低温等离子体技术的处理温度非常低,所以可以在各种材料表面上制备出高质量的涂层。
这种涂层可以用来保护材料表面、改变材料表面的化学性质和光学性质等。
三、低温等离子体技术在材料表面改性中的优势1. 可控性好低温等离子体技术可以通过调整等离子体的组成和处理条件来控制表面处理的效果。
例如调整气体成分、气体压力和处理时间等参数,可以得到不同的表面处理效果。
这种方法可以满足不同的表面处理需求。
2. 处理时间短低温等离子体技术处理时间短,通常只需要几分钟到几小时即可完成。
低温等离子体处理
低温等离子体处理低温等离子体处理是一种具有广泛应用前景的新型材料表面处理技术。
它既可以用于材料表面的清洗和改性,也可以用于纳米材料的制备、生物医药等领域。
下面我们来分步骤了解一下低温等离子体处理技术。
第一步,准备处理所需材料和设备。
低温等离子体处理技术需要使用等离子体发生器、真空设备、介电层等设备,同时需要选择不同的气体进行处理。
在进行前期准备时,可以根据实际情况,确定所需设备和材料,确保后续处理工作的顺利进行。
第二步,选择处理气体。
低温等离子体处理的气体种类很多,如氧气、氮气、氩气、氦气等。
选择不同的气体可以对材料表面产生不同的效果。
比如选择氧气可以使材料表面氧化,选择氮气可以用于材料表面改性等。
第三步,进行真空处理。
在进行低温等离子体处理之前,需要将处理室中的气体抽取,保证处理环境的干净和真空度。
同时,为了保证气体稳定,还需要将处理室中的杂质和水蒸汽清除掉。
第四步,开启等离子体处理。
在进入处理室后,需要将等离子体触发器激活,产生等离子体。
等离子体与处理气体发生作用,然后通过介电材料对进行处理。
该步骤需要精确控制处理参数,如处理时间、工作气体压力、辐射功率等。
第五步,完成处理。
等离子体处理完成后,需要对处理结果进行检测和分析。
可以采用光谱、电学、表面形貌等方法对处理结果进行分析。
低温等离子体处理作为一项新型表面处理技术,具有广泛应用前景。
该技术不但可以用于材料表面清洗和改性,还可以用于新材料、纳米材料的制备,应用于生物医药、光电子等领域。
未来,低温等离子体处理技术将会得到进一步的研究和发展。
低温等离子体对材料的表面改性
低温等离子体对材料的表面改性张 波冷等离子体对材料的表面改性,通过放电等离子体来优化材料的表面结构,是一种非常先进的材料表面改性方法。
冷等离子体的特殊性能可以对金属、半导体、高分子等材料进行表面改性,该技术已广泛应用于电子、机械、纺织等工程领域。
等离子体是“物质的第四态”,它是由许多可流动的带电粒子组成的体系。
等离子体的状态主要取决于它的化学成分、粒子密度和粒子温度等物理化学参量,其中粒子的密度和温度是等离子体的两个最基本参量。
实验室中采用气体放电方式产生的等离子体主要由电子、离子、中性粒子或粒子团组成。
描述等离子体的密度参数和温度参数主要有:电子温度T e、电子密度n e、离子温度T i、离子密度n i、中性粒子温度T g、中性粒子密度n g。
在一般情况下,等离子体呈现宏观电中性,当等离子体处在平衡状态时,n e≈n i=n g。
可以用物理参量电离度η=n e/ (n e+n g)来描述等离子体的电离程度,低气压放电产生的等离子体是弱电离的等离子体(ην1),η=1时,为完全电离等离子体。
等离子体按照其组成粒子的能量大小及热力学性质,可分为高温等离子体和低温等离子体。
高温等离子体中带电粒子的温度可达到绝对温度几千万度到上亿度,如太阳上的核聚变及地球上的热核聚变反应等。
低温等离子体又分为热等离子体(热力学平衡)和冷等离子体(非热力学平衡),其中热等离子体中粒子的能量特别高,通常用于需要高温作业的领域,如磁流体发电,等离子体焊接、切割,等离子体冶炼,等离子体喷涂,等离子体制备超细粉等。
实验室中采用低气压放电产生的等离子体,电子温度T e约为1~10eV(1eV=11600K),而离子温度T i只有数百开尔文,基本上等于中性粒子的温度,所以这种等离子体称为冷等离子体。
正因为冷等离子体的宏观温度与室温相差无几,所以有着重要应用价值,如用于材料的表面改性以及光源等。
对于冷等离子体对高分子材料表面改性的作用机理,一般认为冷等离子体中含有大量电子、离子,激发态的分子和原子、自由基及紫外光等活性粒子,这些粒子的能量大多在0~20eV之间,而高分子材料大多是由C、H、O、N四种元素组成,这些分子之间的键能也多在l~10eV之间,如C-H(413eV)、C-N(219eV)、C-C(314eV)、C=C(61leV)等,恰恰在等离子体的能量作用范围之内,因而等离子体对高分子材料表面改性十分有效,可改变其表面的化学组分和化学结构。
冷等离子体处理
冷等离子体处理随着技术的不断发展,越来越多基于等离子体的科技被研发出来,其中冷等离子体处理的技术应用越来越广泛。
那么,什么是冷等离子体处理?这种技术有哪些特点和应用呢?下面将从几个方面来详细阐述。
一、冷等离子体处理的定义冷等离子体处理,就是通过采用低能量的等离子束,在不升高待处理物体温度的情况下,将表面杂质和有害物质去除的一种技术。
其核心原理是利用了介质放电产生的冷等离子体,以化学反应、物理反应和机械反应等方式分解脏污物,达到清洁的目的。
二、冷等离子体处理的特点1. 清洁高效:冷等离子体可以清除物表面的各种杂质、有机物、菌、病毒和重金属等污染物质,清洁效果好。
2. 无污染:使用冷等离子体处理技术可以避免使用化学剂和溶剂等污染物质,环保和节能。
3. 全自动化:工艺成本低,节省人工和能源成本,同时具有高效、稳定、一致的特点。
三、冷等离子体处理的应用领域1. 材料表面处理:冷等离子体处理可以用于改变物体表面活性,提高表面粘附性能,扩大表面能,从而改变材料的性质,应用于表面修饰、防腐蚀、涂层处理、生物医用材料等多个领域。
2. 污染物处理:冷等离子体处理技术可以用于处理重金属等有害物质,如污水处理、空气净化、废气处理等。
3. 生物医学应用:冷等离子体处理可用于医疗设备消毒和处理和医用、口腔设备表面清洁、假体材料表面处理等领域。
四、冷等离子体处理技术的发展前景随着冷等离子体处理技术的不断发展与进步,其应用范围将进一步扩大。
未来,随着医疗、工业和环保领域的不断发展,冷等离子体处理技术将更加广泛地应用于病毒消杀、环境污染治理、生物医学等多个领域中。
总之,冷等离子体处理技术是一项极具前景和潜力的科技,其应用领域越来越广泛。
它可以解决环境污染问题,改善生活品质,也可以改善工业制造过程,推进制造业的现代化。
我们在使用它的同时,也要注意合理使用和合理配合其它技术手段,使之更好地服务于人类文明与生产生活的蓬勃发展。
低温等离子护盾的作用-概述说明以及解释
低温等离子护盾的作用-概述说明以及解释1.引言1.1 概述低温等离子护盾是一种新型的表面处理技术,通过在材料表面产生稳定的低温等离子云,形成类似“护盾”的保护膜,用于保护材料免受外部环境的影响和损害。
这种技术在材料加工领域具有广泛的应用前景,可以提高材料的耐磨性、耐腐蚀性和热稳定性,同时还可以提高材料的表面硬度和润滑性,从而延长材料的使用寿命。
本文将结合低温等离子护盾的定义和原理、在材料加工中的应用、以及其优势和挑战等方面进行探讨,旨在深入了解这一新技术的作用和意义。
通过对低温等离子护盾的研究,希望能够为材料加工领域的发展和应用提供一定的参考和借鉴,推动相关技术的进一步完善和应用。
1.2 文章结构文章结构如下:1. 引言:介绍低温等离子护盾的概念和意义。
2. 低温等离子护盾的定义和原理:详细解释低温等离子护盾的工作原理和基本概念。
3. 低温等离子护盾在材料加工中的应用:阐述低温等离子护盾在材料加工过程中的实际应用及效果。
4. 低温等离子护盾的优势和挑战:分析低温等离子护盾在实际应用中的优势和可能面临的挑战。
5. 结论:总结低温等离子护盾的重要性,展望未来发展方向并做出结论。
1.3 目的本文旨在探讨低温等离子护盾在材料加工领域的作用和意义。
通过对低温等离子护盾的定义、原理以及在实际应用中的优势和挑战进行分析,旨在为读者提供对该技术的深入理解和认识。
同时,本文也旨在强调低温等离子护盾对材料加工过程的重要性,并展望未来在该领域的发展方向,以期为相关研究和应用提供参考和启示。
通过本文的阐述,读者将能够更好地理解低温等离子护盾技术的价值和潜力,为推动相关领域的发展做出贡献。
2.正文2.1 低温等离子护盾的定义和原理低温等离子护盾是一种新型的表面处理技术,它通过在物体表面形成稳定的等离子层,起到保护和增强材料性能的作用。
等离子护盾的主要原理是利用低温等离子体对物体表面进行化学反应,形成一层致密、均匀的保护膜,从而提高材料的抗腐蚀性、硬度和耐磨性。
低温等离子处理作用原理是什么
低温等离子处理作用原理是什么低温等离子处理是一种常用的表面改性技术,其原理是利用低温等离子的能量和反应性,对材料表面进行化学反应和结构变化,从而改变其性能和特性。
在低温等离子处理过程中,等离子体系的存在可以提供高度活性的离子和基团,可用于表面修饰、功能化以及薄膜涂层等应用。
低温等离子处理的基本原理低温等离子处理的基本原理在于利用等离子的能量和反应性对材料表面进行处理。
在等离子体系中,电荷载流子被激发到高能级状态,形成高度活性的离子和自由基,这些离子和自由基具有很高的能量,可以发生各种化学反应。
通过控制等离子体系的参数,如气体种类、压力、功率等,可以实现对材料表面的精确处理。
低温等离子处理技术主要包括等离子清洗、等离子活化和等离子沉积等过程。
在等离子清洗过程中,利用等离子的活性可以有效去除材料表面的有机污染物和氧化层,使表面更干净。
在等离子活化过程中,可以通过等离子体系的能量作用促进表面与涂层的结合和反应,提高涂层的附着力。
在等离子沉积过程中,利用等离子体系中的活性物种可以实现薄膜的均匀沉积,形成功能性涂层。
低温等离子处理的应用低温等离子处理技术在材料科学、表面工程、纳米技术等领域具有广泛的应用。
例如,通过等离子清洗可以有效提高材料表面的洁净度和光滑度,为后续的处理过程提供良好的基础。
通过等离子活化可以改善材料表面的润湿性和粘附性,提高涂层的性能和耐久性。
通过等离子沉积可以制备功能性薄膜,如防腐蚀涂层、光学涂层等,实现材料的多功能化和定制化。
综上所述,低温等离子处理技术以其独特的原理和优势,在材料制备和加工领域具有重要的应用前景和发展潜力。
通过不断优化等离子体系参数和工艺流程,可以实现更精细的表面处理和性能调控,为材料科学和工程提供新的可能性和机遇。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
低温等离子体表面处
理技术
Plasma and first wall
Introduction
Today I will talk about something about my study on the first wall in the tokamak. Firstly, I will show you that what the plasma is in our life thought the following pictures such as:
Fig.1 Lighning Fig.2 Aurora
Fig.3 Astrospace
Just as the pictures mentioned above , they are all consist of plasma.
But, what does have in the plasma, now our scientist had given a definition that the plasma state is often referred to as the fourth state of matter and contains enough free charged particles(negative ions 、positive ions)and electronics. Like the photo below.
Fig.4 Plasma production
Plasma production
In our research, we produce the plasma through an ICP (inductively coupled plasma)
device as follow:
Through the RF (radio frequency) source、power generator and matching box, we will get the plasma we need in the experiment. The Fig.6 shows us the plasma produced by the RF source.
Fig.6 The ICP plasma
Plasma diagnosis
And then we need to diagnose the plasma characteristics through some methods like spectrum and probe.
Fig.7 The plane probe
We used the plane probe to detection the temperature of electronics and the density of the plasma as the Fig. 8 and Fig. 9.
Fig.8 electronic temperature
We can see among the power of 3000w-8000w, the change of electronic temperature is not sharp. And at the pressure of 0.258Pa, the electronic temperature is going up obviously.
Fig.9 Plasma density
In the Fig. 9 , we can confirm that as the rising of the power, the particle density is also more and more high. And before the pressure of 0.42Pa, the particles density is rising as the increase of the pressure. But the particles density is dropped after the pressure of 0.42Pa.
And than we used the spectrograph to detection the particles of hydrogen as the Fig.
11 shown us.
Fig.10 The PI spectrograph
Fig.11 The hydrogen spectrum
We find that as the increasing of the power, there are four curves occurred. But when the power reachs to about 2000w and 4000w, the βαH H 、 have a capacity.
When we have a clear know about the characteristics of the plasma. We use the plasma to deal with the first wall materials such as W (tungsten) .
Plasma interaction with the fist wall
In our experiments, we put the W in the plasma, and accelerate the He + particles or H + using a static electric field so that they can own a powerful energy to interaction with the materials.
In the experiments, we choice the different powerful particles to deal with the W. And after the experiment, we used SEM to analyze the surface of the materials. The
surface of the W can be clearly observed that have grown some nanostructure through the SEM like the Fig.12.
(A)(B) (C)
1um
(D)(E)(F)
Fig.12 SEM images of samples exposed to a mean ionic flux of 1.28E22 ion/m2/s with helium fluence was 1.0E26 m-2 and an ion incident energy was (A)10eV、(B)20 eV、(C)50 eV、(D)100 eV、(E)400 eV、(F)600 eV.
(c)
(e)(f)
Fig.13 Cross-sectional SEM micrograph of the samples shown in Fig.12, respectively The Fig.13 show us the cross-sectional SEM micrograph of the samples, we can see that there are many nanostructure formed on the surface of the W. And the nanostructure can grow up as the particles own higher energy.
Fig.14 Cross-sectional SEM micrograph of Circular Region, shown in the Fig.13(f)But in our experiments, we find a different phenomenon when the particles have a powerful energy about 600eV, there are many swell on the surface of the W. And through the cross-sectional we can see they are hollow in the swell.
Conclusion
In our research, we have main three steps as follow:
Firstly, we build a device to produce the plasma we need.
Secondly, we diagnosed the characteristics of the plasma such as electronics temperature and plasma density.
Finally, we used the plasma to deal with the first wall materials like W, and analyzed the surface of the W to judge whether the W is fit for the first wall materials or not.。
