文明施工对进度的影响不容忽视：
铝模每块板都有编号 拆模后模板传递堆码，必须按照顺序堆码，安装时先以阴、阳角C槽
为第一块板开始安装，有利于工程质量。否则不仅是影响现场安全文明施 工，更增加了工人找板的时间，拖延了人均产能。同时也埋下了模板位置 错误的隐患。
32
六、铝模的优势与劣势
33
铝模、木模经济效益分析（以3#栋为例，45层，建筑面积768㎡/层）
铝模施工简介
1
目录
1 铝模施工管理流程 ----------------3 2 铝模支模体系 ---------------------6 3 铝模技术特点----------------------13 4 质量管理---------------------------19 5 进度管理---------------------------26 6 铝模的优势与劣势-----------------30
对拉螺杆：横 向间距不大于 800mm。
胶杯套管
背楞：
首道离地 350mm，间距 750~900mm。
胶杯
大、小斜撑：间距
不大于2000mm，
距离端部不大于
500mm。宽度≥2m
的墙，不少于2道，
宽度≤1.2m的墙不
少于1道。
10
K板：连接上 下两层，防止 错台的外墙板。
K板螺栓：由螺 丝套和K板螺丝 组成。（不锈钢）
34
相比较木模，铝模具有如下优势：
1：工期：前3层木模配模时间长，中间换模也要受影响，铝模在厂内加工，预拼装，一般主体可节 约10~15天； 2：材料运输：采用人工传递模板，不需塔吊、卸料平台配合，有效解决了高层塔吊垂直运输效率 低，不够用的问题； 3：质量：铝模刚度远大于木模，砼观感效果好，平整度佳；外墙采用K板，降低错台、垂平度风险； 4：安全文明施工：厂里加工直接运至现场，无多余废料，减少清理成本，现场干净整洁，无卸料 平台和木模、木方等易燃材料，减小了安全隐患； 5：外墙砌体、小于400mm门垛、沉降位反坎、门窗洞过梁及以上砌体可经设计深化，一次性现浇， 省时省力； 6：成本：质量提升可大大减少抹灰厚度，甚至达到免抹灰； 7：加快节奏：外墙实现免抹灰，腻子提前介入，落架时间大幅度提前，降低成本，提高效率； （材料、机械租赁、管理成本等） 8：工人上手快：一般操作工三个月即可成为熟练工； 9：现场整洁：无横杆，立杆长度可调节，通行方便，方便护模，降低材料清理成本。
铝合金模板培训课件(最终版)

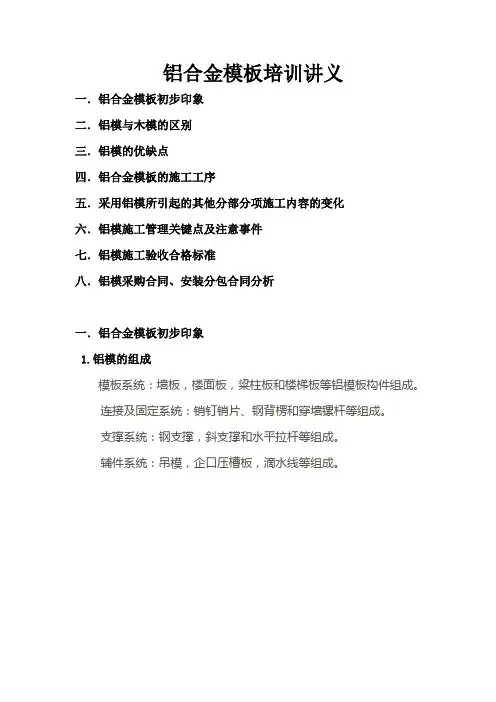

铝合金模板培训讲义一．铝合金模板初步印象二．铝模与木模的区别三．铝模的优缺点四．铝合金模板的施工工序五．采用铝模所引起的其他分部分项施工内容的变化六．铝模施工管理关键点及注意事件七．铝模施工验收合格标准八．铝模采购合同、安装分包合同分析一．铝合金模板初步印象1.铝模的组成模板系统：墙板，楼面板，粱柱板和楼梯板等铝模板构件组成。

连接及固定系统：销钉销片、钢背楞和穿墙镙杆等组成。
支撑系统：钢支撑，斜支撑和水平拉杆等组成。
辅件系统：吊模，企口压槽板，滴水线等组成。
2.模板1）整体模板图2）模板类型3) 铝模板标准件名称照片墙身模板( W )墙身内转角( C )墙身外转角( A )楼面模板( S )起步板水平转角件楼面转角( V )顶板外斜易拆板楼面龙骨（B1 B2）梁底板（F）梁底板带滴水线梁侧板（E）阴角连接件楼面死顶（Ta,b,c）梁底死顶（T1，2，3）4）飘板模板飘板模板采用上封闭式。
5）楼梯模板(1) 电梯井模板(2) 楼梯间模板楼梯模板一般采用封闭式模板，即楼梯踏板平台采用封闭式。
6）降板吊模7）预留洞口模板3.模板连接件和固定件（1）销钉销片（2）对拉螺杆（3）垫片（4）方楞4.支撑系统斜撑斜拉二．铝模与木模的区别1.铝模的材料铝合金板材2.支撑系统独立支撑体系，钢管为523.脱模剂胶模剂选择要考虑到铝合金材料的成分和混凝土的化学成分。
4.安装工具5.安装工序1）先安装墙柱模板后安装梁板，最后安装飘板和降板侧模。
2）安装墙柱模板：3）安装梁模板：4）板模板支撑5）降板模板支撑钻固定支撑螺杆孔——装螺杆及套管——布框形模板——固定6.拆模原理与拆模施工、拆模时间1）模板拆除时间拆模原理为混凝土结构模板早拆理论，拆模为先拆墙柱、后拆梁板并保留支撑，支撑在混凝土强度达到规范规定的强度后方可拆除。
墙柱模板拆除时间为24h，梁板为36h。
2）支撑杆件的拆除时间支撑的拆除时间必须符合下表要求：7.模板及混凝土构件的验收合格标准高于木模详见后面的验收标准。
