数字示波器使用方法 ppt课件
合集下载
数字示波器的使用方法课件
01
02
03
04
采样率
选择合适的采样率，确保信号 的完整性。
带宽
根据测试需求选择合适的带宽 ，确保信号无失真。
幅度和偏置
调整幅度和偏置，使信号在示 波器上显示最佳。
触发模式
选择合适的触发模式，确保信 号的稳定显示。
数字示波器的信号处理与分析
滤波功能
利用低通、高通、带通等滤波 器对信号进行滤波处理，提高
详细描述
在开机之前，应确保电源线连接良好，示波器没有故障。开机时，按下电源键， 等待示波器自检并正常启动。关机时，先关闭测量菜单，再按下电源键关闭示 波器。
数字示波器的界面与菜单介绍
总结词
熟悉示波器的界面布局和菜单功能，以便快速找到所需的操作选项。
详细描述
数字示波器的界面通常包括显示屏、控制面板和菜单按钮。菜单按钮用于进入各 种测量、设置和显示选项。熟悉这些界面和菜单布局，可以更快地完成操作。
总结词
掌握示波器的测量和计算功能，以便准确获取信号的参数和性能指标。
详细描述
数字示波器具有多种测量功能，如时间、幅度、频率、相位等。通过选择相应的测量菜单，可以对信号波形进行 测量并计算出相应的参数和性能指标。此外，还可以使用自动测量功能，自动测量信号的多种参数。
03 数字示波器的使用技巧
数字示波器的参数设置
数字示波器的使用方法课件
目录
• 数字示波器简介 • 数字示波器的操作方法 • 数字示波器的使用技巧 • 数字示波器的常见问题与解决方案 • 数字示波器的维护与保养
01 数字示波器简介
数字示波器的定义与特点
定义
数字示波器是一种用于测量、观 察和记录电压波形的电子仪器。
特点
Multisim9泰克仿真数字示波器的使用方法ppt课件
触发视图 设定为50% 触发释疑 触发菜单
水平控制区
垂直位置 光标
通道菜单 垂直幅度
垂直控制区
通道1 数学菜单 通道2 通道3 通道4
水平零点 水平位置 帮助卷动 水平菜单 水平幅度
3.14.2 泰克示波器使用举例1
拖放泰克示波器图标于适当位置，将1、2 两个 输入端与电路的输入、输出端连接。
双击泰克示波器图标，将其面板打开。
3.14 泰克仿真数字示波器
泰克（Tektronix ）TDS2024数字存储示波器 是小型、轻便的台式测试仪器，可进行以地电压 为参考的测量。泰克TDS2024数字示波器具有4 个测量信道，每个信道带宽均为200MHz，测量 取样速率为2GS/s；使用彩色LCD显示屏；具有 上下文相关的帮助系统；可以自动设置菜单；具 有双时基和带读数的光标；可进行11种自动测量； 具有脉冲宽度触发能力、能进行触发频率读数； 能对测量数据和波形进行存储和存储设置；可对 测试变量进行持续显示等。
连续按“Type”按钮4次，显示出1通道信号的峰峰 值。
按第5个选项按钮，返回MEASURE菜单。
按下第2个选项按钮，显示”Measure2”菜单。
பைடு நூலகம்
再按第1个选项按钮，显示 “CH2”。
连续按“Type”按钮4次，显示出2通道信号的峰峰 值。
再按第5个选项按钮，返回MEASURE菜单。由两 通道信号峰峰值之比即可求出电路的放大倍数。
3.14.1 面板显示及功能
泰克TDS2024 示波器面 板 显示屏幕 探头校准 打印 菜单按钮区 默认设置 帮助 自动设置
运行按 钮停止
单次序 列按钮
水平控 制区
电源开关 选项按钮 触发控制区 垂直控制区 接口区
数字示波器的原理及使用
局 部 面 板 图
.
返回
7
7
1.2 屏幕刻度和标注信息
测量状 态
触发电 平指示
第一路 被测信 号指示
CH1电 压档位
CH2电 压档位
扫描线
扫描时 间档位
.
显示的波形在时间周轴上移动的 相对时间，X轴与Y轴的交叉点为
T=0
显示的 信号在 存贮器 中的位
置
触发信 号源
屏幕菜 单选择
键
刻度线
返回
8
8
2. 基本操作方法
X (格)
例: 幅度测量读数 偏转因数：1V/格；峰峰值垂直距离：4.02格 周期测量读数 扫描时因数：1ms；一个波长的. 水平距离：5.10/3＝1.70格43 43
.
44 44
3、测量信号的频率 观察李萨如图形
两个相互垂直的谐振动合成时，若其频率fx与fy 成简单的 整数比，合成的轨迹是封闭的稳定几何图形，称为李萨如图
.
4
4
1.1 示波器面板介绍
辅助测量设操置作：方提式供控显制示：方提式供、“测自量动方调式整、”光和标“方显式示、静止”两种 采样频率、选应择用方式等选择
.
5
5
1.1 示波器面板介绍
屏幕菜 单选择
测量辅 助设置
辅助 操作
稳定 触发
电源 开关
屏幕
Y轴 调整
输入 插座
.
扫描 调整
校准 信号
6
6
1.1 示波器面板介绍
.
45 45
nx：ny
1:1
1:2
2:3
李萨如图形
nx ny fy(Hz) fx(Hz)（待测）
fxinnyxii fyi
数字示波器使用方法PPT课件
触发菜单
68
触发类型一般选择边沿触发69
斜率选择 70
触发源一般选择与输入信号一致 71
按下 Run/Stop键
时，它呈绿色亮起，
示波器处于连续运
行模式。当您再次
设置语言
9
设置语言
10
2. 调节示波器的衰减比及测量单位
按通道1的按钮
按屏幕下方“探头”选项处的功能按键
示波器开机时默认衰减比为10：1，根据我们实验 中所使用的示波器探头，需要调节衰减比为1:1。11
选择比率
12
符号 变亮时，按下 和旋转操作旋钮才有作
用
旋转Entry旋钮将衰减比设为1：1
【Auto Scale】按键是无法获得稳定波形的。以上为
2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】
键后示波器上显示的波形
48
在之前波形的基础上需要做如下设置
调整“水平缩放旋钮”出现模糊的波形
49
调整“垂直分度切换旋钮”适当调大波形
50
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪声抑制”或“高频抑制”模式51 。
25
4. 参数测量
1.先打开 相应通道
2.再按下 【Auto Scale】
按键
26
按下【Auto Scale】按键，示波器会 自动将扫描到的信号显示在屏幕上。
27
示波器可自动测量也可使用游标进行 手动测量。下面先介绍自动测量。
按下Meas 键
28
（1）按下【Meas】（测量）键后显示 “测量菜单”。
源1表示测量的是
1通道信号
测量菜单
29
（1）表示 测量的是1 通道信号

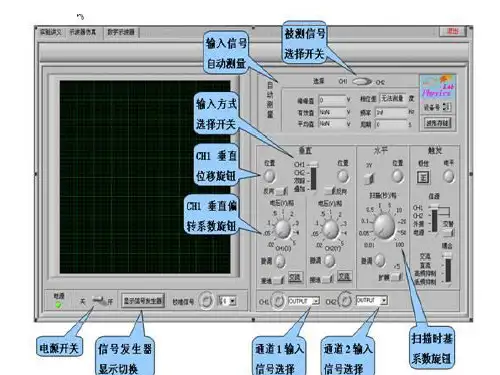

示波器介绍及使用方法ppt课件
• 周期：
U U m 3 2.12 2 1, 414
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，被测正弦 • 波的周期占6.7div
• T= 6.7div× 20ms/div =134ms
• 利用示波器测量某一单极性方波的周期，幅值。峰-峰值， 并利用万用表测量其电压值，找出其幅值与有效值之间 的对应关系。
4div
2.6div
• 如果示波器的Y轴偏转灵敏度开关置于1V/div,探头未衰减，被测方波 的峰-峰值占2.6div。则其峰-峰值为：
• Up-p=2.6div×1v/div=2.6v
• 幅值：Um = Up-p = 2.6v • 有效值值的测量：把万用表打到合适的电压档，用红色表笔接被测信
号端，黑色表笔接地，出电压表上的数值。 ：
• 有效值： U= Um=2V
• 周期：
• 如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被测方波的 周期占2div
• T= 2div ×20ms/div = 40ms
4div
2div
利用示波器测量某一双极性三角波的周期，幅值。峰-峰值， 并利用万用表测量其电压值，找出其幅值与有效值之间的 对应关系。
Um 有效值： U=
√3
1,6
=
=0.923V
1,732
周期：如果示波器的扫描速度为20ms/div,水平扩展倍数为1，，被 测三角波的周期占3.5div
则有： 3.5 div× 20ms/div = T= 70ms
3.2div
3.5div
• 利用示波器测量某一占空比可调的单（双）极性方波的周期，幅值， 占空比，并利用万用表测量其电压值，找出其幅值，占空比与有效
RIGOL_DS1072U系列数字示波器使用介绍 ppt课件
DS1072U数字示波器操作演示
ppt课件
安全和纪律
根据任课教师安排就位，在《实验室使用记录表》上按座 位号签到，一人一座，不得私自调换座位；每座配备相应 实验设备，禁止挪用其它座位的设备；发现设备异常及时 报告任课教师，禁止自行拆卸，禁止拔插芯片；接线不上 电，上电不接线：接线之前保证关闭电源，电源打开时禁 止带电接线；除实验要求的操作外，禁止触碰实验电路 (芯片、印制板等)；着装整齐，不迟到早退，不喧哗打闹， 不随地吐痰乱扔杂物，不乱刻乱画损坏公物；禁止吃东西， 喝饮料须使用带密封盖的容器并注意随时密封；离开实验 室前，必须完成实验整理；实验整理的原则是恢复到实验 前的状态：断电、归位。计算机正常关机（显示器不关 闭），键盘、鼠标、显示器归位；实验设备关闭电源，搬 动过位置的搬回原处，调整过支架的调回原处，连接线分 类放回收纳处；凳子搬回相应座位处；收拾垃圾并投入实 验室外的垃圾桶；
手动模式 追踪模式 自动测量模式
点击 点 点击 击
两光标 测量值 的差
注
光在若若十控示标为为字制波M自电时光区器EA动压间标的同SU测测测自时RPEO量量量动显S菜I模：：定示T单式 旋 位 光I旋O下显 转 在 标转N选旋示 垂 波 点垂水 水钮择当 直 形 的直平 平任可前 上 坐PPOO何以自 ， 标SS的II调通动 。TT自整II过测OO动十NN旋量旋 旋测字转参钮 钮量光对数使 使参标应所光 光数在的应标标，波垂用上左将形直的下右没上控光移移有的制标动动光水区。标平或若显位水没示置平有。。
MENU水平控制系统
以下功能在XY显示方式中不Y起作用
自动测量模式
参考或数X-学Y运方算式波形
光标测点击量C电模H2 式 延迟扫描压（Delayed）
ppt课件
安全和纪律
根据任课教师安排就位，在《实验室使用记录表》上按座 位号签到，一人一座，不得私自调换座位；每座配备相应 实验设备，禁止挪用其它座位的设备；发现设备异常及时 报告任课教师，禁止自行拆卸，禁止拔插芯片；接线不上 电，上电不接线：接线之前保证关闭电源，电源打开时禁 止带电接线；除实验要求的操作外，禁止触碰实验电路 (芯片、印制板等)；着装整齐，不迟到早退，不喧哗打闹， 不随地吐痰乱扔杂物，不乱刻乱画损坏公物；禁止吃东西， 喝饮料须使用带密封盖的容器并注意随时密封；离开实验 室前，必须完成实验整理；实验整理的原则是恢复到实验 前的状态：断电、归位。计算机正常关机（显示器不关 闭），键盘、鼠标、显示器归位；实验设备关闭电源，搬 动过位置的搬回原处，调整过支架的调回原处，连接线分 类放回收纳处；凳子搬回相应座位处；收拾垃圾并投入实 验室外的垃圾桶；
手动模式 追踪模式 自动测量模式
点击 点 点击 击
两光标 测量值 的差
注
光在若若十控示标为为字制波M自电时光区器EA动压间标的同SU测测测自时RPEO量量量动显S菜I模：：定示T单式 旋 位 光I旋O下显 转 在 标转N选旋示 垂 波 点垂水 水钮择当 直 形 的直平 平任可前 上 坐PPOO何以自 ， 标SS的II调通动 。TT自整II过测OO动十NN旋量旋 旋测字转参钮 钮量光对数使 使参标应所光 光数在的应标标，波垂用上左将形直的下右没上控光移移有的制标动动光水区。标平或若显位水没示置平有。。
MENU水平控制系统
以下功能在XY显示方式中不Y起作用
自动测量模式
参考或数X-学Y运方算式波形
光标测点击量C电模H2 式 延迟扫描压（Delayed）
示波器的使用方法-PPT
度上觸發。
測量系統
▪ 自動波形測量 – 周期、頻率、+寬度、-寬度、上升時間、下降時間、 +佔空比、-佔空比、+過沖、-過沖、高、低、最大、最小、 峰 –峰、振幅、平均、平均周期、均方根、周期均方根、 短促脈沖串寬度、延遲、相位、面積。
11
2.示波器的基本特性介紹
波形處理
▪ 偏移校正 – 可用手控方式輸入通道間的偏移校正值（+10ns）， 以獲得較好的定時測量值和更精確的數學波形。
保存波形數據
1.在示波器屏幕上顯示信號。 2.按下 SAVE/RECALL 按鈕。 3.按下 Save Wfm 屏幕按鈕。 4.選擇 To File 。 5.選擇 Spreadsheet File Format 。 6.按下 Save To Selected File 屏幕按鈕來保存波形。 7.按下 File Utilities 屏幕按鈕來觀察已保存在磁盤目錄下的波
串行數字視頻模塊
▪ 矢量示波器 – Ypbpr 、PGB 和 YC波形。
捕獲模式
▪ DPO – 捕獲並顯示復合波形、隨機事件以及實際信號特征中的 細微模式。DPO 能夠實時顯示、存儲和分析信號的三維 信息，即振幅、時間和隨時間變化的振幅分布情況。
▪ 峰值檢測 – 捕獲高頻和隨機毛刺。可捕獲窄到 1ns 的毛刺。 ▪ 取樣 – 僅限數據取樣。 ▪ 包絡 – 在一次或多次捕獲信號上獲得的最大/最小值。 ▪ 平均值 – 平均計算 4 至 128（可選）捕獲的波形數據。 ▪ 單一序列 – 用單一序列按鈕一次捕獲一個單次觸發的捕獲序列。
器則觸發。
7
2.示波器的基本特性介紹 脈沖觸發功能
▪ 脈沖寬度: 當信號脈沖寬度小於、大於、等於或不等於 指定脈沖時，示波器觸發。
測量系統
▪ 自動波形測量 – 周期、頻率、+寬度、-寬度、上升時間、下降時間、 +佔空比、-佔空比、+過沖、-過沖、高、低、最大、最小、 峰 –峰、振幅、平均、平均周期、均方根、周期均方根、 短促脈沖串寬度、延遲、相位、面積。
11
2.示波器的基本特性介紹
波形處理
▪ 偏移校正 – 可用手控方式輸入通道間的偏移校正值（+10ns）， 以獲得較好的定時測量值和更精確的數學波形。
保存波形數據
1.在示波器屏幕上顯示信號。 2.按下 SAVE/RECALL 按鈕。 3.按下 Save Wfm 屏幕按鈕。 4.選擇 To File 。 5.選擇 Spreadsheet File Format 。 6.按下 Save To Selected File 屏幕按鈕來保存波形。 7.按下 File Utilities 屏幕按鈕來觀察已保存在磁盤目錄下的波
串行數字視頻模塊
▪ 矢量示波器 – Ypbpr 、PGB 和 YC波形。
捕獲模式
▪ DPO – 捕獲並顯示復合波形、隨機事件以及實際信號特征中的 細微模式。DPO 能夠實時顯示、存儲和分析信號的三維 信息，即振幅、時間和隨時間變化的振幅分布情況。
▪ 峰值檢測 – 捕獲高頻和隨機毛刺。可捕獲窄到 1ns 的毛刺。 ▪ 取樣 – 僅限數據取樣。 ▪ 包絡 – 在一次或多次捕獲信號上獲得的最大/最小值。 ▪ 平均值 – 平均計算 4 至 128（可選）捕獲的波形數據。 ▪ 單一序列 – 用單一序列按鈕一次捕獲一個單次觸發的捕獲序列。
器則觸發。
7
2.示波器的基本特性介紹 脈沖觸發功能
▪ 脈沖寬度: 當信號脈沖寬度小於、大於、等於或不等於 指定脈沖時，示波器觸發。
数字示波器使用方法PPT课件
数字示波器的操作界面与 功能
数字示波器的操作界面
01
02
03
04
显示屏
用于显示测量信号的波形。
控制面板
包含各种功能按键和旋钮，用 于设置示波器的参数和调整波
形。
菜单栏
提供多种设置和功能选项，方 便用户进行高级设置和操作。
工具栏
提供常用快捷操作，如保存、 打开、截图等。
主要功能按键介绍
运行/停止
控制示波器开始或停止采集信 号。
触发模式
设置触发条件，以便准确观察特定类型的信 号。
03
数字示波器的使用方法
探头连接与信号源选择
探头连接
根据信号类型选择合适的探头，确保连接牢固，避免信号损 失。
信号源选择
根据测试需求选择合适的信号源，如电源、信号发生器等。
波形显示与调整
波形显示
调整示波器参数，使波形清晰可见， 便于观察。
波形调整
数字示波器可以用于校准 信号发生器的输出信号， 确保其准确性和稳定性。
调整信号参数
通过数字示波器，可以观 察和调整信号发生器的输 出信号参数，如频率、幅 度和波形等。
验证性能指标
使用数字示波器可以验证 信号发生器的性能指标， 如频率稳定度、波形失真 和噪养
探头的清洁与保养
电路调试与故障排除
调试复杂电路
数字示波器可以同时观察多个信 号，方便调试复杂电路，如数字 电路、模拟电路和混合信号电路。
故障定位
通过观察电路中的关键信号，可以 快速定位故障点，提高故障排除效 率。
参数测量
数字示波器可以测量电路中关键元 件的参数，如电阻、电容和电感等。
信号发生器校准与调整
校准信号源
探头清洁
数字示波器的操作界面
01
02
03
04
显示屏
用于显示测量信号的波形。
控制面板
包含各种功能按键和旋钮，用 于设置示波器的参数和调整波
形。
菜单栏
提供多种设置和功能选项，方 便用户进行高级设置和操作。
工具栏
提供常用快捷操作，如保存、 打开、截图等。
主要功能按键介绍
运行/停止
控制示波器开始或停止采集信 号。
触发模式
设置触发条件，以便准确观察特定类型的信 号。
03
数字示波器的使用方法
探头连接与信号源选择
探头连接
根据信号类型选择合适的探头，确保连接牢固，避免信号损 失。
信号源选择
根据测试需求选择合适的信号源，如电源、信号发生器等。
波形显示与调整
波形显示
调整示波器参数，使波形清晰可见， 便于观察。
波形调整
数字示波器可以用于校准 信号发生器的输出信号， 确保其准确性和稳定性。
调整信号参数
通过数字示波器，可以观 察和调整信号发生器的输 出信号参数，如频率、幅 度和波形等。
验证性能指标
使用数字示波器可以验证 信号发生器的性能指标， 如频率稳定度、波形失真 和噪养
探头的清洁与保养
电路调试与故障排除
调试复杂电路
数字示波器可以同时观察多个信 号，方便调试复杂电路，如数字 电路、模拟电路和混合信号电路。
故障定位
通过观察电路中的关键信号，可以 快速定位故障点，提高故障排除效 率。
参数测量
数字示波器可以测量电路中关键元 件的参数，如电阻、电容和电感等。
信号发生器校准与调整
校准信号源
探头清洁
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
触发电平过小，低于波谷，波形不稳定
按压触发电平旋钮，触发电平 自动设置为波形值的50%
触发模式和耦合菜单
触发模式一般选择自动方式
何时使用自动触发模式？ 1. 在检查 DC 信号或具有未知电平或活动的信 号时。 2. 当触发条件经常发生，不必要进行强制触发 时。
何时使用正常触发模式？ 1. 只需要采集由触发设置指定的特定事件。 2. 在串行总线的罕见信号 （例如：I2C、SPI、 CAN、LIN 等）或在触发中产生的 其他信号上触发时。使用正常触发模式可防止 示波器自动触发，从而使显示稳定。 3.使用 [Single]（单次）键可进行单次采集。
钮都可以。
要停止一项或多项测量，可按下【清除 测量值】软键，选择要清除的测量，或 按下全部清除。清除了所有测量值后， 如果再次按下【Meas】（测量），则 默认测量是频率和峰-峰值。
全部快照功能 全部快照在“类型”的最上部，选
择之后会把所有的量显示出来。
全部快照功能
游标(光标)测量
按下Cursors 按键
KEYSIGHT DSOX3034T 数字示波器操作使
用方法
示波器第一公式：存储深度=采样率X波形时间； 存储深度：采样数据存储空间大小 采样率：采样速度 波形时间：有效采集时间 结论：对波形观测而言，只要带宽合适，最核心的参数即是实时采样率，而 实时采样率直接由存储决定。 带宽：输入为可变频率正弦波时，幅度衰减为输入幅度的-3dB时，正弦波 的频率。
通 道 开 关 键
5. 波形稳定度调节
当输入信号较小（几十毫伏），噪声较大时，使用 【Auto Scale】按键是无法获得稳定波形的。以上为 2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】 键后示波器上显示的波形
在之前波形的基础上需要做如下设置 调整“水平缩放旋钮”出现模糊的波形
调整“垂直分度切换旋钮”适当调大波形
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪声抑制”或“高频抑制”模式。
在一般情况下，当信号频率低 于50kHz时，两种模式都可以 选择；当信号频率高于50kHz 时只能选择“噪声抑制”模式。 我们测量的信号为2KHz，所 以“噪声抑制”或“高频抑制” 模式两个全选。
REF按钮
探头信号 线测试钩
探头地线
10073D无源电压探头
示波器简易使用方法
1.显示语言设置
Entry旋钮
在屏幕下方 Language选项处 按一下功能键，
通过Entry旋钮选择中文简体，再按一下Entry旋钮确定
设置语言
设置语言
2. 调节示波器的衰减比及测量单位
按通道1的按钮
10073D探头为衰减比为10：1的电压探头，连接 到示波器时，可自动显示为衰减比为10：1，幅值 单位为V。
触发菜单
触发类型一般选择边沿触发
斜率选择
触发源一般选择与输入信号一致
按下 Run/Stop键 时，它呈绿色亮起， 示波器处于连续运 行模式。当再次按 下 该键时，它呈红 色亮起，示波器停 止。在较慢扫描速 度下，如果不想等 到采集完成，只需 再次按下 ，采集将 立即停止，屏幕上 将显示部分波形。
示波器可自动测量也可使用游标进行 手动测量。下面先介绍自动测量。
按下Meas 键
（1）按下【Meas】（测量）键后显示 “测量菜单”。
源1表示测量的是
1通道信号
测量菜单
（1）表示 测量的是1 通道信号
选择的测量参数出 现在如下位置中
选择“类型”，我们选择测量“频率”，通过 Entry旋 钮选择到“频率”，然后按“添加测量”或按 Entry旋
选择手动模式
选择测量通道
游标(光标)测量 游标测量主要用到游标Cursors旋钮。
按下 Cursors旋
钮
按下Cursors旋钮后弹出菜单
弹出菜单后旋转Cursors旋钮，选择Y1后按 压旋钮确定
旋转Cursors旋钮，将Y1游标（横的虚线） 移动到与波谷相切
同样方法将Y2游标（横的虚线）移动到与 波峰相切
【Acquire】（采集）键，选择平均模式
平均采样 ：指将多次普通采样的波形进行 算术平均，多用于信号本身噪声比较大时。
Page42
以下介绍示波器常用功能
当前1通道Y轴每大格代表的电压值，可通过“垂直分度 切换旋钮”改变大小，波形大小也随之改变
当前X轴每大格代表的时间值，可通过 “水平缩放旋钮”改变大小，波形也随之改变
3.功能选择键
2.返回 / 向上键 1.电源开关
4.内部任意发生 器输出端口
3. 选择通道耦合方式
按下【Back】键返回上一层菜单后,设置 通道耦合方式。
通道耦合
当前四个通道耦合方 式都为DC(直流耦合)
当前第一通道耦合方式已 改为AC(交流耦合)
4. 参数测量
1.先打开 相应通道
2.再按下 【Auto Scale】
按键
按下【Auto Scale】按键，示波器会 自动将扫描到的信号显示在屏幕上。
峰峰值 此时Y1、Y2之间的电压值
周期
此时X1、X2之间的时间差 值及其倒数
注意：当示波器上同时显示有多个通道的波 形时，测量某个通道的电压需要特别小心！
按下 Cursors按
键
显示以上菜单
如果要测的是第 2通道的波形， 这些地方都应为 “2”
或者使用更简单的方法：使用通道开关 键，暂时关闭其他通道波形，只显示需 要测量的某个通道波形，待测量完成后 再打开其他通道。
当前1通道零电平位置，可通过“垂直移动旋钮” 改变位置，波形也随之上下移动
延迟时间：触发点与时间参考点之间的时延
时间参考点
触发点
旋转水平平移旋钮可移动“触发点”， 波形也随之左右移动，“延迟时间”也相应变化
当前触发电平大小及所在位置 触发电平调节旋钮，逆时针减小，顺时针增大
触发电平过大，高于波峰，波形不稳定
RUN、Stop类似于播放器的
开始、暂停
使用 Single 键可 查看单步事件， 而不会被以后的 波形数据覆盖显 示。如果需要最 大采样率和最大 存储器深度以平 移和缩放和最大 存储器深度以平
移和缩放时，可 使用 “单次”。
SБайду номын сангаасngle类似于相机的拍照
以下介绍示波器按键旋扭
水平控制
运行控制
其他波 形控制
