基于TMN技术的电信计费结算系统
电信运营的在线计费系统

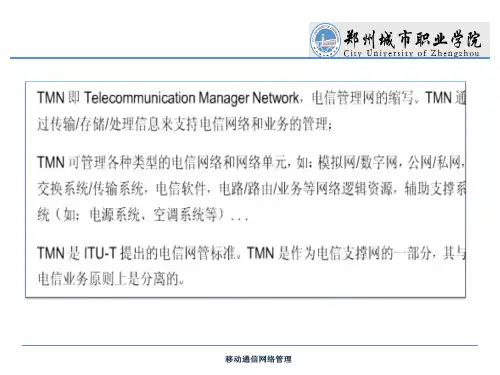

通信网络管理模型--TMN
管理要求 ： 该功能集提供网络及其主要单元当前的状态，它们可由ＮＥ直接报告给操作者， 或由运行系统（ＯＳ）从一个或多个ＮＥ中收集状态信息后提供给操作者。
•
管理者的管理功能 ： １）ＮＥｓ业务可用性报告——该功能提供交换机及其主要组成部分和处 理器、共路信令系统、接口设备和其它主要交换设备单元业务可用性的状态。 报告可自动生成，或由操作者请求。 ２）按需报告控制状态——该功能提供由操作者请求的话务控制的当前状 态，以及由操作者建立，交换机请求的自动控制的当前状态。 ３）电路群忙／闲状态报告——该功能可自动报告电路群当前忙／闲状态， 并能显示在终端或其它设备上。 ４）交换机拥塞状态报告——该功能可自动报告交换机当前的拥塞状态， 并能显示在终端或其它设备上。 ５）自动拥塞控制信号收到报告——该功能提供网络目的地难于到达（Ｈ ＴＲ）状态的当前信息，这些信息基于从长途交换机发来的信息或从本地交 换机获得的信息。 ６）人工增加／删除目的地的ＨＴＲ状态——该功能允许操作者人工指定 或删除目的地ＨＴＲ状态，而取代自动ＨＴＲ分配。 ７）公共信道信令（ＣＣＳ）网络拥塞状态报告——该功能可自动报告Ｃ ＣＳ网络当前的拥塞状态，并能显示在终端或其它设备上。 ８）收到ＣＣＳ网络管理信号报告——该功能表示交换机已收到ＣＣＳ网 络管理信号，其中包括与信号相关的信令点、信号类型和收到时间的标识。
•
ＴＭＮ管理功能 １）请求ＰＭ数据——管理者要求代理发送当前ＰＭ数据。 ２）ＰＭ数据报告——代理向管理者发送性能数据，它可由代理例行产 生，按管理者要求发送，或在某参数门限被超过时发送。 ３）开始／结束ＰＭ数据——管理者指示代理开始／结束收集ＰＭ数据。 ４）初始化ＰＭ数据——管理者指示代理将存储器复位来接收ＰＭ数据。
•
性能管理是对电信设备的性能和网络单元的有效性进行评估，并提出评价报告的一组功能。包 括性能测试，性能分析 及性能控制。 • 配置管理（Configuration Management）
电信管理网(TMN)管理功能
电信管理网(TMN)管理功能文章属性•【制定机关】信息产业部(已撤销)•【公布日期】1998.08.07•【文号】•【施行日期】1998.08.07•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】通信业正文电信管理网(ＴＭＮ)管理功能（信息产业部1998年8月7日）目次１．范围２．ＴＭＮ管理功能概述２．１与建议Ｍ．３２００和Ｍ．３１００的关系２．２简介２．３面向对象范例３．性能管理３．１性能质量保证３．２性能监视（ＰＭ）３．３性能管理控制３．４性能分析４．故障（或维护）管理４．１可用性质量保证４．２告警监视４．３故障定位４．４故障校正４．５测试４．６故障管理５．配置管理５．１网络规划和工程５．２安装５．３业务规划和谈判５．４供给５．５状态和控制６．计费管理６．１帐单功能６．２资费功能６．３收费和财务６．４审计员７．安全管理７．１预防７．２检测７．３牵制（ｃｏｎｔａｉｎｍｅｎｔ）和恢复７．４安全管理附录Ａ（标准的附录）相关ＯＳＩ系统管理功能（ＳＭＦｓ）简述１．范围本标准规定了电信管理网（ＴＭＮ）的管理功能。
本标准适用于ＴＭＮ的规划、设计和建设。
２．ＴＭＮ管理功能概述ＴＭＮ管理功能对用户来说是管理业务中最小的一部分。
实际应用时管理功能一般由已定义的被管对象的一系列行为组成。
本标准中规定的ＴＭＮ管理功能为所有电信活动如电路测试、告警监视、话务管理等提供所需要的通用的和专用的功能。
２．１与建议Ｍ．３２００和Ｍ．３００的关系建议Ｍ．３２００包括支持ＴＭＮ管理业务所需的ＴＭＮ管理功能清单，建议Ｍ．３１００包含支持ＴＭＮ管理功能所需的通用信息模型。
有关这些建议之间关系的详细情况在建议Ｍ．３０２０中讲述。
２．２简介ＴＭＮ应支持多种管理功能包括电信网络的运行、管理、维护和供给的规划。
这４种管理功能分类具有不同的含义，这将由主管部门的相关组织决定。
而且一些在ＴＭＮ内进行交换的信息可用于支持不只一种管理功能分类，因此在ＴＭＮ内进行交换的信息分类与信息构成的使用无关。
tmn
部门管理电信网的支柱。
电信管理网把网络负荷管理、设备故障监控等各个独
立的有关系统 综合到一块，将各种网络管理功能用一个
公用的管理网来实现。
18
TMN的定义
TMN（Telecommunication Management Netwok）
国际电信联盟（ITU）在M.3010建议中指出，电信管理 网的基本概念是提供一个有组织的网络结构，以取得各种 类型的操作系统（OSs）之间，操作系统与电信设备之间 的互联。
状况，同时ITU――国际电联也希望能够把电信管理规范化，他由此提出了电信管理
网络-TMN。
5
TMN的发展现状
TMN有四层结构：自下而上分为元素管理层、网络管理层、
服务或产品管理层和业务管理层。
基本元素管理层：保证网络的各个部分正常运转；
网络管理层：利用IP网络保证服务的顺利提供；
服务管理层：公司的业务部门，决定如何对外提供服务，如 何促销，售后服务等；
第三章 电信管理网(TMN)
1
第三章
电信管理网(TMN)
电信网从产生以来就是面向公众提供服务业务，其管理一直非 常受重视。
由多种模拟和数字设备及相应的支持设备，如传输系统、交
换系统、复用设备、信令终端、前端处理机、主机、集群控 制器、文件服务器等构成。
电信管理网
国际电信联盟电信标准化部门（ITU-T）根据OSI系统管理框
23
TMN与电信网的关系
开发TMN标准的目的是管理异构网络、业务和设备。TMN通 过丰富的管理功能跨越多厂商和多技术进行操作。它能够
在多个网络管理系统和运营系统之间互通，并且能够在相
互独立的被管网络之间实现管理互通，因而互联的和跨网 的业务可以得到端到端的管理。
电信网络管理基础知识考试题
电信网络管理基础知识考试题一、填空题1．随着电信业开放局面的逐步形成，电信运营商的经营模式已经从传统的面向网络的经营模式逐步转变到（面向客户）的经营模式。
2．电信运营商的这种经营模式的转变使得（电信运营支撑系统）变得越来越重要。
3．电信运营商的主要工作是（设计）和实现面向客户的端到端的业务管理。
4．电信运营图定义了三个基本的面向客户的端到端的服务，即业务实现、（业务保障）、业务计费。
5．销售和市场管理域定义的构件有市场分析构件、（竞争对手分析构件）、供应商分析构件、市场活动管理构件、销售管理和分析构件、销售人员管理构件、销售活动和预测管理构件等。
6．商务管理域拥有商务计划管理、预测管理、商务活动管理、供应链管理、财务管理、人力资源管理、（资产管理）、法律事务管理等功能。
7．商务管理域管理的数据有商务策略数据、商务计划和目标数据、（商务活动数据）、供应链数据、财务数据、人力资源数据、资产数据等。
8．客户管理域对客户的服务界面有营业厅、网站、（呼叫中心）等方式。
9．客户服务域拥有客户资料管理、客户消费行为分析、客户服务界面管理、（客产定单处理）、客户服务质量管理等功能。
10．客户服务域管理的数据有客户基本资料、客户账户资料、客户产品资料、（客户服务条款）、客户消费记录、客户赢利情况统计等。
11．计费管理域实现数据采集、计费账务处理、收费、开票、（信用管理）、调帐处理、账单查询等一系列内容。
12．计费管理域定义的构件有数据采集构件、计费账务处理构件、账单生成和分发构件、（账户管理构件）、收费管理构件、调帐管理构件等。
13．网络管理域拥有网络服务管理、网络容量和拓扑管理、网络故障分析、网络服务层测试、网络使用量采集、网络服务规划、（网络性能分析）、网络告警管理等功能。
14．网元管理域包括网元规划、（网元监测）、网元配置等内容。
15．网络管理是实时或近实时地（监视）电信网路的运行。
16．网路管理系统可设置（不同级别）的网路管理中心。

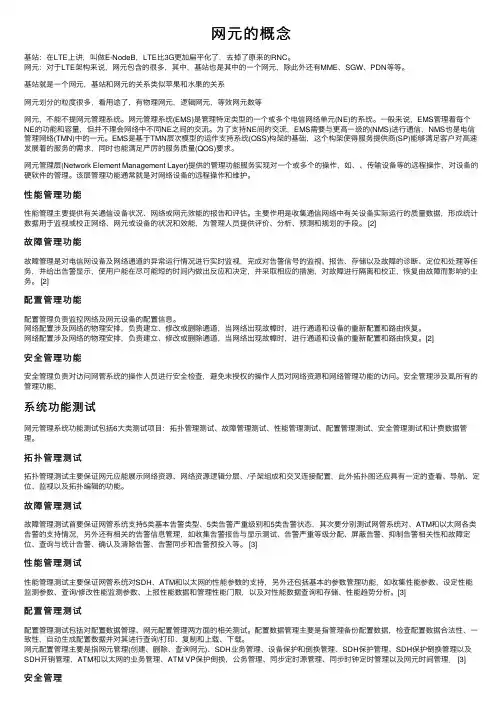

网元的概念——精选推荐
⽹元的概念基站：在LTE上讲，叫做E-NodeB，LTE⽐3G更加扁平化了，去掉了原来的RNC。
⽹元：对于LTE架构来说，⽹元包含的很多，其中，基站也是其中的⼀个⽹元，除此外还有MME、SGW、PDN等等。
基站就是⼀个⽹元，基站和⽹元的关系类似苹果和⽔果的关系⽹元划分的粒度很多，看⽤途了，有物理⽹元，逻辑⽹元，等效⽹元数等⽹元，不能不提⽹元管理系统。
⽹元管理系统(EMS)是管理特定类型的⼀个或多个电信⽹络单元(NE)的系统。
⼀般来说，EMS管理着每个NE的功能和容量，但并不理会⽹络中不同NE之间的交流。
为了⽀持NE间的交流，EMS需要与更⾼⼀级的(NMS)进⾏通信，NMS也是电信管理⽹络(TMN)中的⼀元。
EMS是基于TMN层次模型的运作⽀持系统(OSS)构架的基础，这个构架使得服务提供商(SP)能够满⾜客户对⾼速发展着的服务的需求，同时也能满⾜严厉的服务质量(QOS)要求。
⽹元管理层(Network Element Management Layer)提供的管理功能服务实现对⼀个或多个的操作，如、、传输设备等的远程操作，对设备的硬软件的管理。
该层管理功能通常就是对⽹络设备的远程操作和维护。
性能管理功能性能管理主要提供有关通信设备状况、⽹络或⽹元效能的报告和评估。
主要作⽤是收集通信⽹络中有关设备实际运⾏的质量数据，形成统计数据⽤于监视或校正⽹络、⽹元或设备的状况和效能，为管理⼈员提供评价、分析、预测和规划的⼿段。
[2]故障管理功能故障管理是对电信⽹设备及⽹络通道的异常运⾏情况进⾏实时监视，完成对告警信号的监视、报告、存储以及故障的诊断、定位和处理等任务，并给出告警显⽰，使⽤户能在尽可能短的时间内做出反应和决定，并采取相应的措施，对故障进⾏隔离和校正，恢复由故障⽽影响的业务。
[2]配置管理功能配置管理负责监控⽹络及⽹元设备的配置信息。
⽹络配置涉及⽹络的物理安排，负责建⽴、修改或删除通道，当⽹络出现故幛时，进⾏通道和设备的重新配置和路由恢复。
电信基础知识与业务网
第五部分电信基础知识及业务网部分一、单项选择题1、通信网络的发展大体上可分为（）个阶段。
A、2B、3C、4D、5答案：C2、我国固定电话网以从五级网演变成（）级网。
A、1B、2C、3D、4答案：C3、总线形网是所有节点都连接在（）公共传输通道--总线上A、一个B、两个C、三个D、无数个答案：A4、实现数字传输后，在数字交换局之、数字交换局和传输设备之间均需要实现信号（）的同步。
A、频率B、速率C、传导D、时钟答案：D5、宽带ISDN的信息传递方式，采用异步转移模式（ATM），并确定了用户--网络的接口速率和结构的国际规范，接口速率为（）Mbit/s和622.080Mbit/s。
A、155.500B、155.510C、155.520D、155.530答案：C6、任何人在任何时间都能与任何地方的一个人进行通信是实现（）。
A、个人化B、群体化C、个人通信D、自由通信答案：D7、GSM电话网构成（）网络结构。
A、一级B、二级C、三级D、四级答案：C8、IP电话中采用共扼结构算术码本线性预测编码法，编码速率为（）。
A、4B、8C、12D、16答案：B9、电话语音被量化编码后以（）的速率进行传送。
A、16B、32C、64D、128答案：C11、IP电话平均每路电话实际占用的带宽仅为（）kbit/s。
A、2B、4C、8D、12答案：B12、星形网也称为辐射网，它是将（）个节点作为辐射点。
A、1B、2C、3D、任意多个答案：A13、通信的（），就是指任何人在任何时间都能与任何地方的另一个人进行通信。
A、数字化B、综合化C、智能化D、个人化答案：D14、传统电话网采用的A律13折线PCM编码技术，每一路电话的编码速率为（）kbit/s。
A、32B、64C、128D、256答案：B15、传统电话网采用的u律15折线PCM编码技术，每一路电话的编码速率为（）kbit/s。
A、32B、52C、64D、128答案：B16、（）是由网形网和星形网复合而成。
通信网络管理员三级(高级)复习指导 试题
通信网络管理员三级/高级理论知识复习题（填空题）第一章职业道德1.道德可以分为三种类型，即家庭道德、社会公德和（）。
2.职业是在人类社会出现（）之后而产生的一种社会历史现象。
3.职业道德是（）在职业生活中的具体化。
4.只有到了（）的历史时期，职业道德才获得了充分发展。
5.爱岗是敬业的基础，敬业是爱岗的（）。
6.诚实守信不仅是做人的准则，也是（）的原则。
7.办事公道是指从业人员在办事情处理问题时，要站在公正的立场上，按照同一标准和（）办事的职业道德规范。
8.（）就是全心全意为社会做贡献，是为人民服务精神的最高体现。
9.通信的特点是不直接生产物质产品，而是通过信息的传递产生效用，在传递信息过程中并不改变劳动对象的（）。
第二章法律法规1.电信业务经营者应当为电信用户提供迅速、准确、安全、方便和（）的电信服务。
2.电信业务分为基础业务和（）电信业务。
3.电信资费分为（）、政府指导价和政府定价。
4.由于电信业务经营者的原因逾期未能装机开通的，应当每日按照收取的安装费、移装费或者其他费用数额（）的比例，向电信用户支付违约金。
5.招标分为公开招标和（）招标两种。
6.网间通信严重不畅是指网间接通率应答试呼比低于（），以及用户有明显感知的时延、断话、杂音等情况。
7.发生电信网间互联争议，争议双方当事人对电信主管部门做出的行政决定不服的，可以依法申请（）或者提起行政诉讼。
8.互联网信息服务分为经营性和（）两类。
9.国家对经营性互联网信息服务实行许可制度，对非经营性互联网信息服务实行（）10.公民的通信自由和（）是《中华人民共和国宪法》赋予公民的一项重要人身权利11.IP电话是采用（）协议的IP网络进行传输、交换的端到端话音业务。
第三章计算机及网络知识1.没有配备任何软件的计算机称作（）。
2.计算机系统由（）两大部分组成。
3.若将计算机的CPU集成在一块芯片上作为一个独立的器件，则称为（）英文为Microprocessor，缩写为MP。
电信计费稽核管理系统设计说明书
电信计费稽核管理系统设计说明书电信计费稽核管理系统设计说明书一、背景和目标随着电信业务的不断发展和扩大，传统的计费和稽核方式已经难以满足现代电信业务的需求。
因此，我们设计了一套全新的电信计费稽核管理系统，旨在提高电信计费和稽核的效率和准确性，降低运营成本，并为电信业务提供更优质的服务。
二、系统架构本系统采用分层设计思想，将系统划分为数据层、逻辑层和表示层三层。
数据层负责数据的存储和管理，包括用户数据、计费数据、稽核数据等。
数据层采用了关系型数据库，确保数据的完整性和一致性。
逻辑层负责实现系统的业务逻辑，包括计费算法、稽核规则等。
逻辑层采用了面向对象的设计方法，将业务逻辑封装为一系列的类和对象。
表示层负责与用户的交互，包括用户登录、计费查询、稽核审批等。
表示层采用了Web应用程序的开发框架，提供了友好的用户界面和交互体验。
三、主要功能模块1、计费模块：根据用户使用的电信业务和计费标准计算费用，并生成计费报表。
2、稽核模块：对计费数据进行稽核，发现异常数据并进行处理。
3、报表模块：生成各种计费和稽核报表，包括日报、月报、年报等。
4、用户管理模块：管理用户账号和权限，确保系统安全。
5、系统管理模块：管理系统的配置和参数，维护系统正常运行。
四、系统特点1、灵活的计费算法：支持按时间、按流量等多种计费方式，并可根据业务需求进行自定义计费规则。
2、严格的稽核流程：对异常数据进行多重校验和审核，确保数据的准确性和完整性。
3、友好的用户界面：采用流行的Web设计风格，提供简洁、直观、易用的用户界面。
4、强大的安全性：采用多重身份验证、数据加密等安全措施，确保系统和数据的安全性。
5、可扩展性：采用模块化设计，方便进行系统扩展和升级。
五、总结本电信计费稽核管理系统能够有效提高计费和稽核的效率和准确性，降低运营成本，并为电信业务提供更优质的服务。
系统采用分层设计思想，将系统划分为数据层、逻辑层和表示层三层，实现了良好的解耦和可维护性。
中国电信业务综合结算系统总体方案
中国**电信业务综合结算系统总体方案中国**目次1.概述 (1)1.1.......................................... 目的11.2...................................... 适用范围11.3...................................... 编制依据11.4...................................... 起草单位21.5........................................ 解释权22.建设目标及原则 (3)2.1...................................... 建设目标32.2.................................. 建设的必要性62.3...................................... 建设原则72.4........................ **综合结算系统体系结构83.综合结算系统业务 (12)3.1............................ 组织结构及业务职能123.2.............................. 全国中心结算业务153.3................................ 省中心结算业务234.系统组网原则及网络体系结构 (38)4.1...................................... 组网原则384.2.................................. 网络体系结构384.3................................ 广域网组网方案394.4................................ 局域网组网方案464.5.............................. IP地址和域名规划505.应用软件体系结构 (51)5.1........................ 综合结算系统功能结构图515.2...................................... 数据采集525.3........................................ 预处理545.4...................................... 结算批价575.5...................................... 结算处理605.6...................................... 对帐处理615.7.................................. 结算数据统计645.8...................................... 审核校验675.9...................................... 系统管理686.系统接口 (79)6.1.................................. 接口处理原则796.2...................................... 内部接口796.3...................................... 外部接口807.系统技术要求 (84)7.1................................ 业务量计算模型847.2...................................... 主机要求867.3...................................... 网络要求877.4...................................... 存储要求887.5.................................... 数据库要求907.6.................................. 网络监控要求927.7.............................. 系统测试环境要求937.8.................................. 系统割接要求947.9.................................. 文档资料要求947.10.系统性能总体要求 (95)8.工程建设进度 (97)9.机房场地与环境要求 (98)9.1...................................... 机房面积989.2.................................. 机房环境条件989.3.................................... 空调及电源9910.运行维护及劳动定员 (100)10.1.维护界面划分 (100)10.2.维护部门主要责任 (100)10.3.维护人员编制 (102)11.投资估算与效益分析 (104)1.概述1.1.目的本方案用于总体规划、指导中国**内部综合结算专业子系统的建设，以适应“一个体系，多个子系统”的发展思路。
通信设备检验员考试：通信设备检验员考试考试题(三)
通信设备检验员考试：通信设备检验员考试考试题（三）1、单选宽带ISDN的信息传递方式，采用异步转移模式（ATM），并确定了用户–网络的接口的速率和结构的国际标准，接口速率为（）MBit/s和622.080MBit（江南博哥）/s。
A.155.500B.155.510C.155.520D.155.530正确答案：C2、多选现代通信网中的支撑网包括（）。
A.信令网B.同步网C.管理网D.传输网正确答案：A, B, C3、问答题在电信网管理（TOM）体系中，电信业务处理框架中业务开发与运营层包括哪些内容？正确答案：业务规划与发展、业务配置、业务问题处理、业务质量管理、计费帐务处理等处理过程。
4、问答题简述新一代电信运营支撑系统的重要组成部分及其功能。
正确答案：新一代电信运营支撑系统由四个部分组成：（1）电信运营图（TOM）。
电信运营图指明了系统的功能流程结构及其相关功能流程之间的关系；（2）基本构件信息框架。
基本构件信息框架划分了系统的基本构件域及其构件结构；（3）技术集成图（TIM）。
技术集成图定义了构件的即插即用规则（软总线结构）；（4）示范项目和产品。
示范项目和产品为运营商、开发商和系统集成商提供了可惜鉴的成功5、多选电信运营支撑系统中业务开发与运营层包括业务规划与发展、（）等处理过程。
A.业务配置B.业务问题处理C.业务质量管理D.计费账务处理正确答案：A, B, C, D6、填空题电信管理网中的（）是网管中心设备的核心。
正确答案：计算机系统7、单选电信网络性能管理的基本功能是收集（），对电信网和网络设备的性能进行监测，以便发现和校正网络或网络单元的性能和有效性偏离或下降，并对网络的规划和设计提供支持。
A.统计数据B.告警信息C.设备信息D.异常信息正确答案：A8、问答题阐述电信运营图（TOM）的定义及其基本业务处理框架的层次内容。
正确答案：电信运营图（TOM）的目的是定义电信运营的基本业务处理框架模型及其业务处理过程之间的相互关系。
TMN原理-PDG3
目 录电信管理网（TMN）北京邮电大学ANM研究室2004 年6月1. 电信管理网（TMN）1.1 电信管理网（TMN）简介TMN是用来管理异种网络、服务和设备的管理网， 为实现全球的电信管理提供一个标准框架。
国际电信联盟（ITU）成立于1934年，是联合国下属的专门机构之一。
ITU-T 是ITU的电信标准化部门，代替了原来的CCITT。
ITU_T在标准M.3010中对TMN作了如下的定义：TMN提供一个有组织的标准体系结构，以支持各类的运营系统和多厂商的电信设备实现互联。
TMN既能提供管理功能又为运营系统之间和运营系统与各种电信网络设备之间提供通信功能。
图 1-1 TMN和电信网的关系TMN可被看作是电信服务提供商网络之上的一个网络，实际上TMN是一个独立的网络，它和电信网通过接口来收发信息并控制其操作。
一、管理域的划分：在ITU-T M.3200中定义了十三个管理域。
TMN能够管理的网络、电信服务和主要设备有：① 电话交换网② 移动通信网③ 数据交换网④ 智能网⑤ NO.7信令网⑥ 窄带-ISDN⑦ 宽带-ISDN⑧ 专用（可重新配置的电路）网⑨ TMN⑩ 用户接入网（承载业务及各类业务网，用TMN也可管理分散的实体等）11 传输网（复用器、交叉连接……）12 电信基础设施和支撑系统（机房、电源、空调、电缆等）13 IMT—2000（ ITU-T新的名称） /（原FPLMTS--未来公用陆地移动通信网）二、TMN管理业务在ITU-T M.3200中定义了十一（后扩充为十三）种TMN基本管理业务，它们是：·客户管理（Customer Administration）·网络提供管理（Network Provisioning Management）·人力资源管理（Work Force Management）·资费与帐务管理（Tariff, Charge and Accounting Management）·服务质量及网络性能管理（Quality of Service and Network Performance Management）·业务量测量及分析管理（Traffic measurement and Analysis Administration）·业务量管理（Traffic Management）·路由管理（Routing and Digit Analysis Administration）·维护管理（Maintenance Management）·安全管理（Security Administration）·物资管理（Logistics Management）针对每一个被管理域，应视具体需求而选定上述管理业务。
网络管理基础TMN简介
络
负责网络层与各个网元之间交换管理信息。
管 网络管理层
理
对整个网络进行管理，通过对网络和业务管理层提 出的网络需求的协调，提供管理网络的功能。
基 业务管理层
础
主要处理业务的合同事项。如业务的提供、终止、 计费、服务质量、故障报告、用户的申告处理等。
教 商务管理层
程
是最高的逻辑功能层，对整个网络的运营决策、投 资提供支持功能。
10
TMN的应用
网
为了高效地提供管理功能，TMN采用自底向上的方法，即从有限 的管理服务出发确定管理服务功能成分，进而构成管理服务功能
络
的方法。
TMN的能力：
管
跨越电信环境与TMN环境的界限交换管理信息的能力；
理
将管理信息由一种格式转换为另一种格式的能力； 在TMN环境中传递管理信息的能力；
基
管理系统和运营系统之间互通，并且能够在相互独立的被管网络
础
之间实现管理互通，因而互联的和跨网的业务可以得到端到端的
管理。
教 TMN逻辑上区别于被管理的网络和业务，这一原则使TMN的功能
程
可以分散实现。这意味着通过多个管理系统，运营者可以对广泛
分布的设备、网络和业务实现管理。
9
TMN的应用
TMN可以管理的主要的网络、电信业务和设备：
网元OSF
17
