过渡段路基技术要求过渡段类型主要有:桥路过渡段、路堤与横向结构物(立交框构、箱涵)过渡段、隧路过渡段、堤堑过渡段、桥桥或桥隧过渡段、半填半挖路基及不同岩土组合的横向过渡段等。
过渡段与相邻路堤和锥坡按水平分层同时填筑,填料虚铺厚度控制在20cm以下,压实遍数由试验确定。
过渡段范围内的级配碎石碾压采用振动压路机,遵循先轻后重、先慢后快、先静压后振动的原则,大型压路机能碾压到的部位,其填筑施工同路基基床底层施工工艺,大型压路机碾压困难时,用小型振动压路机进行碾压,碾压遍数由试验确定。
一、过渡段级配碎石填筑工艺见图。
过渡段级配碎石填筑施工工艺流程图1、桥路过渡段(1)填方桥台图“桥路过渡段形式二”适用于驻马店以南第四系地层较薄的正线地段。
无砟轨道路基(路堤)与桥相连接不小于4h+b2+5(形式二的倒梯形,b2≥5.0m)范围内、且不小于20m的路基基床表层采用级配碎石+5%水泥。
基床表层以下过渡段底宽5m的倒梯形部分采用级配碎石填筑并掺入5%水泥,其填筑压实标准应满足K30≥150MPa/m,Ev2≥80MPa,Evd≥50MPa,Ev2 /Ev1≤2.3,n<28%的要求,且级配碎石粒径与级配应满足规范中的要求。
桥台基坑回填混凝土,桥台与路基结合部设厚0.2m带排水槽的渗水墙,渗水墙采用C15无砂混凝土块砌筑,厚20cm。
渗水墙底部设直径100mm的透水管,将渗流水横向排出路基外。
过渡段路基填筑前,应采用冲击碾压技术进行地基的填前压实,但受既有建筑物影响(如距桥台、防洪堤等50m范围的路堤段)不应使用冲击压实,改用小型振动碾压机碾压密实。
桥路过渡段形式二图1 桥路过渡段形式(2)挖方桥台台尾为土质、极软岩或强风化硬质岩路堑时,桥台基坑回填C25砼,基坑外路堑表层20m范围内换填级配碎石掺5%水泥;基床底层底宽5m的倒梯形范围内填筑级配碎石掺5%水泥,其压实标准应满足K30≥150MPa/m,Ev2≥80MPa,Ev2/ Ev1≤2.3,Evd≥50MPa,n<28%的要求,基床底层换填厚应满足相应的基床底层换填厚度要求。
过渡段专项技术交底
![过渡段专项技术交底](https://img.taocdn.com/s3/m/0dcb7469561252d380eb6e23.png)
⑷、进入施工现场的人员必须佩戴安全帽、穿防滑鞋。
⑸、路堤填筑机械作业时,应符合以下规定:
采用机械填筑时,在填筑作业区边缘应设置明显的安全标志。车辆严禁在走行中卸土,卸土下方不得有作业人员。推土机作业应符合下列规定:
1)上下坡道的坡度不得超过机械自身允许坡度。下坡时,宜采用后退下行,严禁空档滑行,必要时可放下刀片作辅助制动。
过渡段施工专项安全技术交底
1、交底目的
对现场施工作业人员进行全面安全教育,安全技术交底内容学习到每位现场作业人员。
2、交底适用范围
******项目经理部
3、交底对象
现场施工技术人员、施工管理人员、协作队伍管理及作业人员
4、交底内容
4.1一般要求
⑴特种作业人员必须经过专门的安全作业培训,考试合格并取得操作证后,方可持证上岗。
⑵施工管理人员做到对每位进场作业人员进行安全技术交底学习,并签字。
⑶施工管理人员及各班组负责人在每天开工前,应进行班前安全讲话,向作业人员强调安全注意事项。
⑷进入现场的所有人员,必须按规定配备和使用防护用品。
⑸施工前做好永久性防排水设施。
⑹挖掘机及吊车在工作面较小时,必须有专人指挥,并且在其工作范围内不得站人。
2)多机相邻作业时,前后距离应大于8.0m,左右距离应大于2m。两台或两台以上推土机并排推土时,两推土机刀片之间应保持20-30cm间距。推土前进必须以相同速度直线行驶,后退时,应分先后,防止相互碰撞。
3)在高边坡、陡坡、高坎上作业时,必须设专人指挥、防护。
平地机作业应符合下列规定:
①作业时应与路堤边缘保持一定的安全距离。
②作业时,应将刮刀下降到接近地面,起步后再下降铲刀铲土。铲土时,应根据铲土阻力大小,随时少量调整刮刀的切土深度,控制刮刀的升降量不宜过大,不宜造成波浪形工作面。
路基过渡段技术交底路基过渡段
![路基过渡段技术交底路基过渡段](https://img.taocdn.com/s3/m/5a6914da16fc700aba68fc29.png)
路基过渡段技术交底路基过渡段路基过渡段技术交底一、设置过渡段的原因新建铁路重庆成都至都江堰铁路工程,开通速度达到160km/h,在规定时间但仅养护提速后达到200km/h。
由于桥台、横向结构物或路堑与路堤的动静相差悬殊,列车通过时,桥台、出现明显横向结构物或路堑与路堤之间就会出现变位糟,虽然其数值很小,但因车速很快,会对轨道结构产生较大的构成冲击,同时反过来轨道结构对列车也会产生冲击,从而降低了列车运行的平稳性、舒适度,加快结构物和车辆的损坏。
因此,需要在路堤与桥台连接处、防洪堤与横向结构物连接处、路堤与路堑相连接均要设置过渡段,以减少冲击。
二、过渡段的设置这种方式无碴轨道(120~200Km/h)地段,本段路基设置过渡段的方式分三种:桥台与路基过渡段;路堤与横向结构物(立交框构、箱涵等)过渡段;桩板结构与碎石过渡段。
(一)桥台与路基过渡:1、过渡段长度:L=m(H-0.4)+5(m)。
式中 L为过渡段长度,H 为路堤长度。
若计算处的过渡段长度不足20m或4H时,调整过渡段m值至L=20m 或4H。
过渡段范围为搭板往下以1:1的坡进行放坡填筑。
2、过渡段范围内的基床表层填筑级配碎石掺5%水泥。
过渡段采用级配碎石掺3%水泥填筑。
3、压实标准应满足K30≥150Mpa、EV2≥80Mpa、EVd≥50Mpa和n4、填方桥台台背设置渗水墙,渗水墙采用C15无砂砼块砌筑。
在渗水墙底部横向设高1.0m、厚0.5m的中粗砂层,砂内埋设φ200mmRCP-20NG(A)渗流水除去路基以外。
RCP-20NG(A)渗排水管材料性能:聚丙烯复合审案制成,管径为200mm的内支撑型圆形管材;脆化温度-45°,环刚度≥32kpa。
5、非常高烈度地震区的路桥过渡段,竖向每0.6m发展水平铺设一层土工格栅,土工格栅铺设业务范围为级配碎石填筑区。
(本段聚源特大桥台前过渡段为高烈度地震区)(二)挡土墙与横向结构物(立交框构、箱涵等)过渡段1、过渡段长度:L=2(H-h)+3)。
轨道过渡段施工技术交底

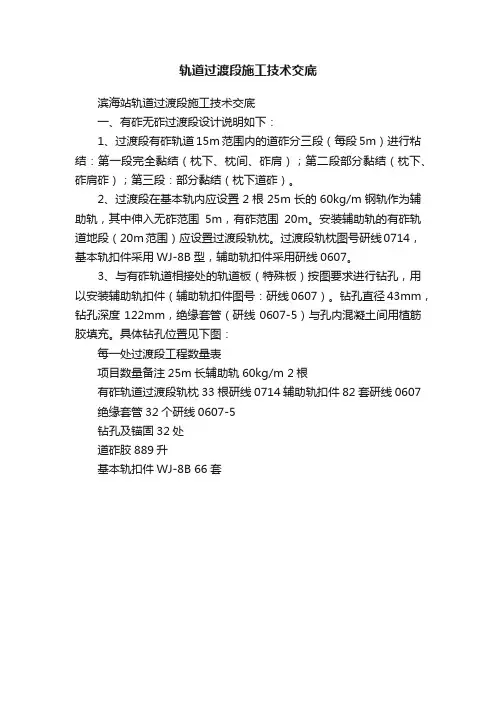

![轨道过渡段施工技术交底](https://img.taocdn.com/s3/m/12beac3753d380eb6294dd88d0d233d4b14e3fab.png)
