实验十一 帧同步信号提取实验
实验十一帧同步信号提取实验一、实验目的1、掌握用集中插入法提取帧同步信号的原理与实现方法。
2、了解帧同步系统的性能分析。
二、实验内容1、提取复用模块时分复用数据的帧同步信号。
2、提取信号源模块NRZ码的帧同步信号。
三、实验仪器1、信号源模块一块2、基带同步提取模块一块3、频带同步提取模块一块4、复用模块一块5、20M双踪示波器一台四、实验原理基带同步提取模块和频带同步提取模块均采用集中插入法提取帧同步信号。
接收端收到NRZ码数据后，已知同步码组，从接收NRZ码中检测到这个特定的同步码组后，产生一个窄脉冲输出。
基带同步提取模块提取时分复用数据的帧同步信号，时分复用数据32位一帧，每帧的24位信息码元之前，集中插入8位的同步码组“01110010”（巴克码1110010前面补一位0），提取出的帧同步信号为窄帧，对应同步码组的第一位“0”。
频带同步提取模块提取NRZ码的帧同步信号，NRZ码要求24位一帧，每帧的16位信息码元之前，集中插入8位的同步码组“11100100”（巴克码1110010后面补一位0），提取出的帧同步信号为窄帧，对应同步码组后的第一位数据。
五、实验步骤1、将模块小心地固定在主机箱中，确保电源接触良好。
2、插上电源线，打开主机箱右侧的交流开关，再分别按下四个模块中的电源开关，对应的发光二极管灯亮，四个模块均开始工作。
（注意，此处只是验证通电是否成功，在实验中均是先连线，后打开电源做实验，不要带电连线）3、实验连线如下：信号源模块复用模块2048K——————————2048K64K——————————位同步（时分复用输入）8K ——————————帧同步（时分复用输入）复用模块基带同步提取模块数据（时分复用输出）————NRZ输入（帧同步提取）位同步（时分复用输出）————BS输入（帧同步提取）4、时分复用数据帧同步提取（1）复用模块“第三路复用数据码型拨码设置”拨码开关任意设置。

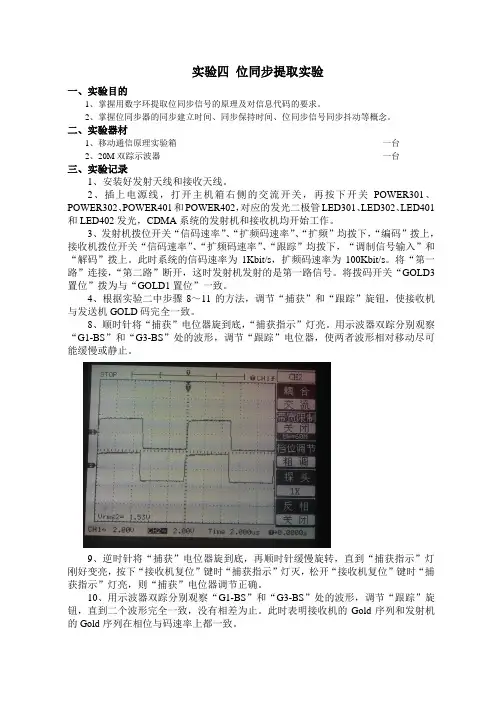

移动实验四 位同步提取实验
实验四位同步提取实验一、实验目的1、掌握用数字环提取位同步信号的原理及对信息代码的要求。
2、掌握位同步器的同步建立时间、同步保持时间、位同步信号同步抖动等概念。
二、实验器材1、移动通信原理实验箱一台2、20M双踪示波器一台三、实验记录1、安装好发射天线和接收天线。
2、插上电源线，打开主机箱右侧的交流开关，再按下开关POWER301、POWER302、POWER401和POWER402，对应的发光二极管LED301、LED302、LED401和LED402发光，CDMA系统的发射机和接收机均开始工作。
3、发射机拨位开关“信码速率”、“扩频码速率”、“扩频”均拨下，“编码”拨上，接收机拨位开关“信码速率”、“扩频码速率”、“跟踪”均拨下，“调制信号输入”和“解码”拨上。
此时系统的信码速率为1Kbit/s，扩频码速率为100Kbit/s。
将“第一路”连接，“第二路”断开，这时发射机发射的是第一路信号。
将拨码开关“GOLD3置位”拨为与“GOLD1置位”一致。
4、根据实验二中步骤8～11的方法，调节“捕获”和“跟踪”旋钮，使接收机与发送机GOLD码完全一致。
8、顺时针将“捕获”电位器旋到底，“捕获指示”灯亮。
用示波器双踪分别观察“G1-BS”和“G3-BS”处的波形，调节“跟踪”电位器，使两者波形相对移动尽可能缓慢或静止。
9、逆时针将“捕获”电位器旋到底，再顺时针缓慢旋转，直到“捕获指示”灯刚好变亮，按下“接收机复位”键时“捕获指示”灯灭，松开“接收机复位”键时“捕获指示”灯亮，则“捕获”电位器调节正确。
10、用示波器双踪分别观察“G1-BS”和“G3-BS”处的波形，调节“跟踪”旋钮，直到二个波形完全一致，没有相差为止。
此时表明接收机的Gold序列和发射机的Gold序列在相位与码速率上都一致。
11、用示波器双踪分别观察GOLD1和GD-TX处的波形，二者的波形应完全一致。
5、根据实验四中步骤6～7的方法，调节“频率调节”旋钮，恢复出相干载波。
实验十五 帧同步信号提取实验
实验十五 帧同步信号提取实验一、实验目的1． 掌握巴克码识别原理。
2． 掌握同步保护原理。
3． 掌握假同步、漏同步、捕捉态、维持态的概念。
二、实验内容1． 观察帧同步码无错误时帧同步器的维持态。
2． 观察帧同步器的假同步现象、漏识别现象和同步保护现象。
三、实验器材1． 信号源模块2． 同步信号提取模块3． 20M 双踪示波器一台 4． 频率计（选用） 一台四、实验原理由于数字通信系统传输的是一个接一个按节拍传送的数字信号单元，即码元，因而在接收端必须按与发送端相同的节拍进行接收，否则，会因收发节拍不一致而导致接收性能变差。
此外，为了表述消息的内容，基带信号都是按消息内容进行编组的，因此，编组的规律在收发之间也必须一致。
在数字通信中，称节拍一致为“位同步”，称编组一致为“帧同步”。
在时分复用通信体统中，为了正确地传输信息，必须在信息码流中插入一定数量的帧同步码，它可以是一组特定的码组，也可以是特定宽度的脉冲，可以集中插入，也可以分散插入。
集中式插入法也称为连贯式插入法，即在每帧数据开头集中插入特定码型的帧同步码组，这种帧同步法只适用于同步通信系统，需要位同步信号才能实现。
适合做帧同步码的特殊码组很多，对帧同步码组的要求是它们的自相关函数尽可能尖锐，便于从随机数字信息序列中识别出这些帧同步码组，从而准确定位一帧数据的起始时刻。
由于这些特殊码组123{,,,,}n x x x x 是一个非周期序列或有限序列，在求它的自相关函数时，除了在时延j ＝0的情况下，序列中的全部元素都参加相关运算外；在j ≠0的情况下，序列中只有部分元素参加相关运算，其表示式为∑-=+=jn i j i i x x j R 1)( （15－1）通常把这种非周期序列的自相关函数称为局部自相关函数。
对同步码组的另一个要求是识别器应该尽量简单。
目前，一种常用的帧同步码组是巴克码。
巴克码是一种非周期序列。
一个n 位的巴克码组为{x 1，x 2，x 3，…，x n }，其中x i 取值为＋1或－1，它的局部自相关函数为⎪⎩⎪⎨⎧≥<<±===∑-=+nj n j j n x x j R j n i j i i 00100)(1或 （15－2） 目前已找到的所有巴克码组如表15-1所列。
