基坑支护施工方案实例一、工程概况与目标本项目位于某市区中心，是一栋高层住宅楼的基坑支护工程。
工程目标是在确保安全的前提下，高效、优质地完成基坑支护施工，为后续的地下室施工提供稳定的基础。
考虑到基坑的深度、周边环境及地质条件，本工程采用悬臂式支护结构。
二、支护结构设计支护结构采用钢筋混凝土悬臂式支护墙，墙厚根据地质勘察报告和基坑深度确定。
支护墙底部设置扩大基础，以增强其承载能力。
支护墙顶部设置水平支撑，以抵抗侧向土压力。
同时，根据地质条件，在支护墙内部设置排水系统，以防止地下水对基坑稳定性的影响。
三、施工材料选择本工程采用C30钢筋混凝土作为主要材料，钢筋采用HRB400级钢筋。
所有材料均应符合国家相关标准，并经过严格检验合格后方可使用。
四、施工工艺流程场地平整：清理基坑范围内的杂物，平整场地，确保施工顺利进行。
支护墙施工：按照设计要求进行钢筋骨架的搭建，然后进行模板支设和混凝土浇筑。
水平支撑施工：在支护墙顶部设置水平支撑，确保支护结构的稳定性。
排水系统施工：在支护墙内部设置排水管道，确保地下水能够及时排出。
基坑开挖：在支护结构完成后，按照设计要求进行基坑开挖。
五、安全技术措施施工现场应设置明显的安全警示标志，并采取必要的安全防护措施。
施工人员应佩戴安全帽、安全带等防护用品，确保人身安全。
定期对支护结构进行监测，确保其稳定性。
施工现场应设置消防器材，并定期进行消防演练。
六、质量控制措施所有材料应符合国家相关标准，并经过严格检验合格后方可使用。
施工过程中应严格按照设计要求进行施工，确保支护结构的尺寸和质量符合要求。
定期对支护结构进行质量检测，确保其质量稳定可靠。
七、进度与资源计划本工程计划工期为XX个月，施工期间需合理安排人员、材料和设备等资源。
为确保施工进度和质量，我们将制定详细的进度计划和资源计划，并严格按照计划执行。
八、环境影响评估本工程在施工过程中可能会产生噪音、扬尘等环境污染问题。
为减少对环境的影响，我们将采取以下措施：使用低噪音、低排放的施工设备，减少噪音和废气排放。
深基坑支护方案工程实例
深基坑支护方案工程实例一、项目概况某市的一座地铁站工程即将展开，其中深基坑的支护工程是整个项目中的重点和难点。
该深基坑位于该市的繁华地段，周边都是高楼大厦，施工条件复杂，环境复杂。
因此，支护方案的制定至关重要。
在实施深基坑支护工程前，我们必须要对支护工程所处的地质、地下水、地表环境等进行详细的调查和分析，然后根据实际情况制定科学合理的支护方案。
二、勘察分析1. 地质情况该基坑地处繁华地段，周边建筑密集，地下空间复杂，地质条件复杂，大部分为泥质和沙质地层。
地质勘察分析显示，该地区的地下水位较高，水质也不太好。
根据勘察结果，我们对支护方案制定了以下几项要求：(1) 必须做好地下水的隔离工作；(2) 要尽可能减少对周边建筑的影响；(3) 要确保地铁站施工过程中的安全。
2. 设计方案在地下工程支护中，采用了水平支撑和垂直支撑相结合的方式，配合注浆固结工艺来进行地下支护，确保地下工程的安全。
为了减少对周边建筑的影响，采用了专业设备对周边建筑进行内部和外部支撑，在施工中要注意提前与房主协商，减少对周边建筑的振动。
三、支护工程的实施1. 地下水的隔离由于地下水位较高，为了保证基坑开挖过程中地下水不渗入基坑，我们采用了专业的隔水材料，并进行了降水工程，保证了施工过程中的地下水控制。
2. 土方开挖及支撑在土方开挖过程中，我们采取了分段开挖的方式，以确保土方的稳定。
而在支撑方面，我们选择了支撑桩、锚杆、预应力锚杆、水泥土芯墙等设施来对土方进行支撑，确保了开挖过程中施工人员的安全。
3. 周边建筑的保护在深基坑开挖的过程中，由于周边建筑距离较近，因此我们采取了措施，以保护周边建筑的安全。
首先，我们为周边建筑进行了静载试验，以了解周边建筑的承载能力。
然后，我们根据试验结果，制定了相应的支护方案，确保周边建筑在开挖过程中不受到影响。
四、成果支护工程的实施过程中，我们通过科学的方案制定和细致的实施，最终取得了较好的效果。
一是基坑开挖的过程中，没有发生坍塌和渗水等安全事故；二是对周边建筑的影响较小，没有造成重大损失；三是整个工程按时完成，符合规划。
基坑支护工程施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX项目基坑支护工程2. 工程地点：XX市XX区XX路XX号3. 工程规模：占地面积约10000平方米，基坑深度约5米4. 工程类型：住宅、商业综合体5. 施工单位：XX建筑工程有限公司二、施工组织设计1. 施工队伍- 施工项目经理：张三，具有丰富施工经验，担任过类似工程的项目经理。
- 技术负责人：李四，高级工程师，负责技术指导和施工方案的编制。
- 施工班组：包括土方开挖、支护施工、混凝土浇筑、钢筋绑扎等专业的施工队伍。
2. 施工进度计划- 施工准备阶段：1周- 土方开挖阶段：2周- 支护结构施工阶段：3周- 混凝土浇筑阶段：2周- 验收阶段：1周- 总工期：9周3. 施工资源配置- 主要材料：钢筋、水泥、砂石、模板、锚杆等。
- 主要设备：挖掘机、装载机、混凝土搅拌站、泵车、钢筋切割机、焊接机等。
三、施工方案1. 施工流程- 施工准备- 土方开挖- 支护结构施工- 混凝土浇筑- 验收2. 施工准备- 施工现场平整，清除障碍物。
- 设置排水沟，确保基坑内积水及时排出。
- 做好施工材料的进场和堆放。
- 制定安全防护措施，包括人员、设备、材料等。
3. 土方开挖- 开挖顺序：先外后内，先深后浅。
- 开挖方法：采用挖掘机进行开挖，人工配合清底。
- 开挖过程中，注意边坡稳定性，防止坍塌。
4. 支护结构施工- 支护结构类型：采用锚杆喷射混凝土支护。
- 锚杆施工：- 锚杆长度：根据设计要求确定。
- 锚杆直径：根据设计要求确定。
- 锚杆间距：根据设计要求确定。
- 锚杆锚固深度：根据设计要求确定。
- 喷射混凝土：- 混凝土强度：C20。
- 喷射厚度：根据设计要求确定。
- 喷射顺序：先顶板后侧墙。
5. 混凝土浇筑- 模板制作：采用钢模板，保证模板的刚度和稳定性。
- 钢筋绑扎：按照设计要求进行钢筋绑扎，确保钢筋位置准确。
- 混凝土浇筑：采用泵车浇筑，分层浇筑，每层厚度不超过30cm。
基坑支护施工设计方案

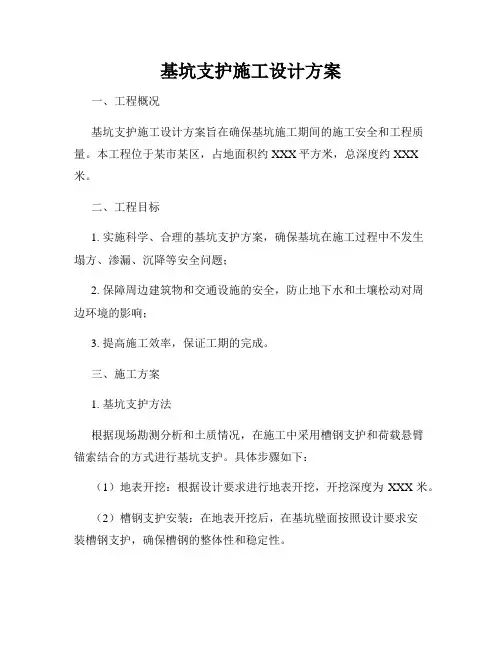

基坑支护施工设计方案一、工程概况基坑支护施工设计方案旨在确保基坑施工期间的施工安全和工程质量。
本工程位于某市某区，占地面积约XXX平方米，总深度约XXX 米。
二、工程目标1. 实施科学、合理的基坑支护方案，确保基坑在施工过程中不发生塌方、渗漏、沉降等安全问题；2. 保障周边建筑物和交通设施的安全，防止地下水和土壤松动对周边环境的影响；3. 提高施工效率，保证工期的完成。
三、施工方案1. 基坑支护方法根据现场勘测分析和土质情况，在施工中采用槽钢支护和荷载悬臂锚索结合的方式进行基坑支护。
具体步骤如下：（1）地表开挖：根据设计要求进行地表开挖，开挖深度为XXX米。
（2）槽钢支护安装：在地表开挖后，在基坑壁面按照设计要求安装槽钢支护，确保槽钢的整体性和稳定性。
（3）荷载悬臂锚索安装：在槽钢支护完成后，按照设计要求在基坑内安装荷载悬臂锚索，增强基坑的稳定性和抗侧移能力。
2. 排水方案考虑到基坑降水量较大，需采取排水措施，以保持基坑内部的干燥。
具体步骤如下：（1）降水井布置：按照设计要求，在基坑内合理布置降水井，保证基坑内水位降到合适水平。
（2）排水管道安装：在降水井布置完成后，按照设计要求进行排水管道的铺设和连接，确保排水通畅。
3. 施工安全方案为确保施工期间的安全，必须制定相应的安全措施。
具体步骤如下：（1）周边建筑物的保护：在施工过程中，加固和保护附近的建筑物，防止基坑施工对其造成影响；（2）交通疏导：制定交通疏导方案，确保施工期间周边交通秩序井然；（3）安全设施设置：在施工现场设置明显的警示标志，配备必要的安全设施，如安全帽、安全绳等。
四、质量控制1. 施工材料选择：选择符合国家标准的优质材料，确保施工质量和工程的使用寿命。
2. 监测与检测：设置必要的监测与检测探头，对基坑支护施工过程中的变形和应力进行实时监测与检测，及时发现并处理问题。
3. 施工期间的质量验收：结合设计要求，制定严格的质量验收标准，对基坑支护施工过程进行全面检查和验收，及时纠正施工中出现的质量问题。
某大型基坑支护设计方案实例
目录第一章设计方案的综合说明 (1)1.本工程的特点和关键技术分析 (1)2.工程承包范围、内容和承包方式 (2)3.编写说明 (2)4.编制依据 (3)第二章基坑工程深化技术设计 (3)1.护坡方案设计的指导思想 (3)2.基坑边坡支护方案的确定 (4)3.地下水处理设计 (4)4.边坡支护设计 (6)5.槽中井封井措施 (8)6.基坑监测方案 (9)第三章验收要求 (11)1.资料管理 (11)2.土方开挖质量检验标准 (11)3.降水和排水质量检验标准 (12)4.锚杆质量检验标准 (13)5.钢筋笼质量检验标准 (13)6.灌注桩质量检验标准 (13)第一章设计方案的综合说明1.本工程的特点和关键技术分析1.1工程简况1.1.1工程条件工程名称工程地点基础埋深见下表工程内容土石方开挖、止水、护坡及地基处理投标保证质量工程质量按国家颁布的《建筑工程施工质量验收统一标准》(GB50300-2001)进行检验评定，均要求情达到合格安全指标杜绝重大伤亡和火灾事故，按国家颁布的《建筑施工安全检查标准》(JGJ59-99)进行检验评定文明施工指标达到“标化工地”要求，让业主满意楼号±0.00 室内外高差基底标高实际挖深1# 776.25 -2.50 -11.22 8.72 -1.87 -11.77 9.90 -2.27 -12.22 9.952# 776.25 -3.05 -7.15 4.103# 775.75 -2.52 -6.92 4.404# 775.30 -1.92 -11.12 9.205# 775.30 -1.82 -11.12 9.30详见勘察报告1.1.3水文地质条件1.2基坑围护体系的特点本工程围护设计方案应遵循的原则：安全可靠、经济合理、施工可行、快速高效。
我们在保证边坡稳定和安全的前提下，本着对业主负责的态度，选择经济可靠的基坑围护设计方案。
根据现场具体情况、招标要求等，本工程有如下特点：1.2.1本工程施工工序多，既有降水、止水、土钉墙、护坡桩、预应力锚杆、土方挖运工程，又有深层搅拌桩工程，任务重，工期紧，各工法之间必须密切配合方能保证顺利施工。
基坑支护典型工程实例设计方案
基坑支护典型工程实例设计方案基坑支护是指在城市建设和地下工程建设中，为了防止土方失稳、地下水渗漏等不良地质现象，采取一系列措施加以固结和加固的工程技术。
下面将以一个典型工程实例为例，进行基坑支护设计方案的描述。
典型工程：城市商业综合体地下停车场基坑支护工程。
1.工程背景与地质条件：该项目位于城市中心，地下停车场基坑深度为10米，地下水位较高，地质条件为软黏土和砂砾土。
2.基坑支护设计方案：基于工程背景和地质条件，设计方案包括但不限于以下几个方面：2.1地下水管理方案：由于地下水位较高，首先需采取有效的地下水管理措施。
设计方案可以采用井点泵排水和蓄水池拦截系统相结合的方式，通过井点泵抽取水分，减少地下水位；同时在基坑四周挖掘蓄水池，以阻挡外部地下水渗流。
2.2基坑支护结构选择：鉴于地质条件为软黏土和砂砾土，选择适合的基坑支护结构非常重要。
考虑到工程的特点和要求，可以选择组合式土钉墙与防护网支护结构。
具体方案为：-在基坑周边钻设土钉，并安装预应力锚具，形成坚固的土钉墙结构；-在土钉墙表面安装防护网，以减少土体坍塌的风险；-在土钉墙上设置横向和纵向的钢梁，以增加支护结构的稳定性。
2.3基坑排土方案：由于基坑深度较大，土方排除是一个重要的环节。
设计方案可以采用机械开挖和上框架逐层开挖的方式，以保证基坑开挖的安全性和顺利进行。
-首先进行机械开挖，将大部分的土方排出；-随着基坑深度的增加，采用上框架逐层开挖的方式，以防止土体坍塌和安全事故的发生；-同时设置支撑和加固措施，以保证基坑的稳定性。
2.4基坑支撑与加固措施：为了保证基坑的稳定性和安全性，需要设置相应的支撑和加固措施。
设计方案可以采用以下几个措施：-钢支撑结构：在基坑四周设置钢管杆和钢梁，以增加土体的承载能力；-减振措施：在地下停车场层设置减振装置，以减少地震对基坑结构的影响；-增加防水层和排水系统：在基坑支护结构内部设置防水层和排水系统，以防止地下水的渗入和积聚。
【精品】深基坑边坡喷锚支护(工程实例)精品
深基坑边坡喷锚支护（工程实例）喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。
在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。
挡土体系与坑壁原位土体牢固的结合在一起共同工作，形成在机理上属于主动制约机制的支护类型。
1、总述：1.1 概述喷锚网支护是靠锚杆、钢筋网和混凝上层共同工作来提高边坡土的结构强度和抗变形刚度，减小土体侧向变形，增强边坡的整体稳定性。
如：成都市沙河污水处理厂工程，位于成都市跳蹬河北路，与四川制药厂，成都市火电厂相邻。
由于该工程处于城区，施工场地狭窄，其中提升泵房基坑开挖深度深达13.4 米，必须采用有效的支护措施以稳定基坑壁，确保基坑施工的安全, 根据场地地质资料、基坑开挖深度、场地周围环境条件以及工期的要求，决定采用喷锚支护的方案。
1.2 工程地质情况施工区域属岷江水系Ⅰ级阶地，地形平坦，根据四川省地质勘察院提供的《成都市沙河污水处理厂岩土工程勘查报告》，场地的地层自上而下主要为：⑴杂填土：结构性差，质地疏松，层厚约0.80～3.20m；⑵粘土：可塑～硬塑，层厚约0.30～6.20m；⑶粉土：稍密，层厚约0.50～3.20m；⑷卵石：松散～稍密、密实，顶埋深在494.09～492.06m。
拟建场地地下水为孔隙潜水，第四纪卵石层为主要含水层，河水及大气降水为主要补给源，勘察期间测得该场地地下水静止水位埋深为5.10～7.00m。
本场地内地下水渗透系数采用k＝20m/d。
2、喷锚支护方案设计2.1 设计依据本工程依据以下文件和工程经验进行设计①《锚杆喷射混凝土支护技术规范》（GBJ86－85）②《土层锚杆设计与施工规范》（CECS 22-90）③《成都市沙河污水处理厂岩土工程勘察报告》（四川省地质工程勘察院）2.2 喷锚支护的可行性喷锚支护是以新奥法为理论基础。
在开挖形成的坑壁中，设置一定长度和密度的锚杆体，锚杆体与喷射混凝土层结构形成柔性支挡体系。
基坑支护施工组织设计实例
基坑支护施工组织设计实例一、工程背景城市中心区域进行一项大型地下综合管廊工程。
项目包括地下管道、电缆、通信等设施。
由于该区域的复杂地质条件以及上部建筑物的存在，基坑支护施工显得尤为重要。
二、设计目标1.确保施工期内基坑支护结构的稳定性和安全性。
2.最大限度地减少对周围环境的影响，尤其是对邻近建筑物的影响。
3.保证施工流程的顺利进行，保证工期的进度。
三、基坑支护设计方案1.支护结构选型考虑到该区域地质条件复杂，支护结构选用了钢支撑的组合支护方式。
结合现场地质勘察数据和土质力学参数的分析，确定了适当的支撑间距和支撑排布。
选用支撑材料为Q345B高强度钢板，采用双排钢支撑，通过水平梁和竖向支撑杆进行支撑。
水平梁采用H型钢加强型材，选择适当的标准型号，以满足承载力的要求。
2.支护结构施工工艺首先，根据设计图纸规定的基坑位置和尺寸，在现场进行探桩工作，确定基坑边界线。
然后开始进行基坑的开挖工作，采用挖掘机进行逐层逐步的开挖。
当基坑开挖到一定深度后，立即开展基坑支护工作。
首先，在边坡和开挖面采用土工格栅进行加固，以防止土方坍塌。
然后进行钢支撑的安装工作，根据设计要求和支护结构平面图进行施工，采用专业施工设备进行安装。
在支护过程中，需要对支撑结构的应力进行监测和控制，确保支撑结构的稳定性。
同时，对基坑内的地下水进行抽取和排泄，以减小土体的水分含量，提高支撑结构的稳定性。
3.支护结构拆除工艺当地下管廊施工完成后，需要对基坑支护结构进行拆除。
拆除工艺需要根据支护结构的材料和构件进行分别处理。
对于钢支撑结构，采用火切的方式进行拆除。
首先，对支撑结构的连接部位进行切割，然后使用挖掘机进行推倒，最后进行清理工作。
对于土工格栅的拆除，首先需要将格栅表面的土层进行清理，然后使用挖掘机进行切割和拆除。
最后进行清理工作，清理完基坑内的杂物和残留物。
四、安全措施在整个支护施工过程中，要加强对施工现场的安全管理，确保施工人员的人身安全。
深基坑边坡喷锚支护(工程实例)
深基坑边坡喷锚支护(工程实例)深基坑边坡稳定问题一直是工程建设中亟待解决的难题，为了确保基坑边坡的稳定性，往往需要采用多种施工技术与支护措施。
本文将以一次深基坑边坡喷锚支护的工程实例为例，介绍其具体的支护方案和实施情况。
工程背景该工程为某城市民用建筑群项目，由于土地资源有限以及市区内道路繁多，基础支护工程面临较大挑战。
该项目的基础支护区域面积较大，且局部沿街面临环境对策与工期的较大限制，为了确保基坑开挖的安全性，承建单位决定采用深基坑边坡喷锚支护技术。
喷锚支护方案在进行深基坑边坡喷锚支护前，需要进行综合调查分析、监测预警、技术设计、施工实施等多个环节的工作，并结合实地情况进行实时调整。
本次喷锚支护方案主要包括以下几个步骤：步骤一：深入调研在进行喷锚支护前，需要针对深基坑边坡的地质特征、基坑开挖过程中的变形特点、现场环境条件等因素进行深入调研，制定相应的施工技术方案，为后续喷锚支护打下坚实的基础。
步骤二：支护设计根据现场调研情况，结合设计要求和基坑开挖情况，结合各类地质、土力学、水文地质等方面因素，进行喷锚支护的设计和计算，确定支护的型式和参数等方案。
步骤三：条件准备在开始喷锚支护前，需要对施工现场进行一系列条件准备工作，如钻孔、预制喷锚筋、搭建施工平台、准备喷涂设备等，为后续喷锚支护施工做好充分准备。
步骤四：喷锚施工在完成前期准备工作后，开始进行喷锚支护的施工，在喷涂喷锚液前需要认真清理钻孔内部的颗粒和泥浆，并严格控制混合比例和喷涂量，充分保证喷涂喷锚液的质量和性能，以有效提高喷锚支护的效果。
施工实施在进行深基坑边坡喷锚支护的实施过程中，需要特别关注钻孔、连接件、喷涂液配制等多项工序的质量控制，以及支护结果的实时监测和评价。
经过精心设计和施工，该工程已经顺利完成深基坑边坡的喷锚支护，并成功实现了综合支护效果的最大化。
深基坑边坡喷锚支护是一种经历多年实践验证并逐步完善的新型支护技术，它的出现将为深基坑边坡的稳定性和施工安全提供强有力的保障。
基坑工程施工案例(3篇)
一、工程背景随着城市化进程的加快，地下空间开发利用成为城市发展的重要方向。
北京市石景山区M11号线模式口站一体化地下停车库工程正是响应这一趋势的典型项目。
该工程位于石景山区模式口地铁站附近，占地面积3850平方米，旨在为周边居民提供便捷的停车服务。
二、工程概况1. 工程规模：该工程总建筑面积约3.5万平方米，包括地下二层停车库和一层设备用房。
停车库共计209个停车位，满足周边居民的停车需求。
2. 施工难点：该工程位于历史文化保护区内，周边环境复杂，施工过程中需严格控制对周边环境的影响。
同时，地下水位较高，对基坑支护和施工安全提出了较高要求。
三、施工技术1. 基坑支护：为保障施工安全和周边环境，采用基坑气膜封闭施工技术。
该技术由高强聚酯纤维膜材料制成，占地3850平方米，下方为M11号线模式口站一体化地下停车库工程。
气膜可有效防尘降噪，降低施工对周边居民的影响，同时抵御极端天气。
2. 基坑降水：针对地下水位较高的问题，采用坑内设渗水井，抽排结合的方式进行降水。
确保基坑施工过程中，地下水位始终处于可控范围内。
3. 施工组织：为确保工程顺利进行，施工方制定了详细的施工组织设计，包括施工进度、人员安排、设备配置等。
同时，加强施工现场管理，确保施工安全和质量。
四、工程效益1. 提高施工效率：采用封闭施工技术，有效缩短了施工周期，提高了施工效率。
2. 降低环境影响：封闭施工有效降低了施工对周边居民的影响，提升了施工文明程度。
3. 安全可靠：基坑气膜封闭施工技术保障了施工安全和质量，降低了安全事故发生的风险。
4. 节能环保：封闭施工减少了施工现场的扬尘和噪音，符合绿色施工的要求。
北京市石景山区M11号线模式口站一体化地下停车库工程的成功实施，为我国地下空间开发利用提供了有益的借鉴。
通过采用先进的施工技术和严格的管理措施，实现了施工安全、环保、高效的目标。
未来，我国将继续推广此类先进技术，为城市地下空间开发利用贡献力量。
基坑支护典型工程实例设计方案
基坑支护典型工程实例设计方案
对该工程的各个方面进行论述，文档要求有一定的专业性。
一、工程概况
基坑施工面积约190m2，其中，外周桩围护区设计面积约150m2，其余用于本次施工的外周抗拉网桩基坑支护工程面积为约40m2基坑底部采用桩基进行支撑，底桩深入地层约1.2m，上桩向基坑顶部抬升至防坠深度约0.8m，护筒上端以金属管与地基连接。
二、工程施工方案
1.外护筒施工方案
（1）外护筒采用侧板模板施工，护筒宽度约2m，板材采用
φ48×3.5mm的热镀锌钢管，立柱固定间距约2.5m；
（2）护筒板材衔接采用楔锁式连接方式；
（3）护筒基座以金属管和外护筒连接，外护筒采用双层结构，中间为熔融塑料管，以减少护筒无效龙骨空腔的发生。
2.外周桩支护方案
（1）外周抗拉网桩支护采用地心桩施工，深入本地层1.2m；。
基坑支护设计范例
基坑支护设计范例研究对象：城市市中心区新建办公楼工程。
项目背景：该办公楼工程位于市中心繁华地段，临近多栋高层住宅、商业建筑物和地下管线。
由于市中心地区土体属于松散粉细砂、低强度黏土和老黄土，且地下水位较高，所以建设此办公楼会对周围的地下设施产生一定的影响。
因此，对基坑的支护设计尤为重要。
设计原则：1.满足工程施工安全要求和基坑稳定性要求。
2.减小对周围地下设施和建筑物的影响。
3.尽可能减少工程时间和成本。
4.符合相关法律法规和标准要求。
设计步骤：1.确定基坑形状和尺寸：考虑到该项目位于市中心，空间狭小，基坑形状选择为矩形。
根据建筑楼层和地质条件，确定基坑的尺寸为长30m，宽20m，深10m。
2.分析地下水条件：进行地下水勘察，确定地下水位高程、水位变化情况和水文地质条件。
根据勘察资料分析，确定工程施工期间需要排水的水量。
3.分析土体力学特性：进行土质力学试验，获取土体的抗剪强度、内摩擦角、压缩模量等参数。
通过分析土体性质，确定可能存在的地层滑动面。
4.设计支护形式：考虑到周围建筑物和地下管线的影响，采取复合式支护结构，即先行支护结构+后续支护结构。
先行支护结构包括岩钉加固、草皮加固和预应力锚杆加固；后续支护结构包括混凝土梁柱支撑和钢支撑。
5.计算支护结构参数：根据土体力学试验结果、支护形式和设计原则，计算并确定支护结构的参数，例如锚杆的位置、间距和拉力大小、支撑结构的截面尺寸和布置方案等。
6.施工监测和变形预测：根据实际施工情况，进行现场监测，如测斜监测、水平变形监测等，及时调整支护结构的参数和施工方案。
同时根据计算结果进行基坑变形的预测，为施工过程中的调整提供依据。
7.施工方案：根据设计结果和监测数据，制定详细的施工方案，包括支护结构的施工方法、参数调整方式、支护材料的选择和施工工序等。
8.施工过程管理：按照施工方案进行施工，实施严格的质量控制和安全管理措施，确保施工的顺利进行。
以上是一个基坑支护设计的简要范例。
某基坑支护工程设计方案
某基坑支护工程设计方案一、工程概况1.1 工程简介本工程位于某市中心区域，拟建一栋高度为200米的超高层建筑，地下室三层，基坑开挖深度约为15米。
基坑周边环境复杂，北侧为已建住宅楼，南侧为商业综合体，东侧为城市主干道，西侧为公园。
1.2 地质条件场地地质从上至下依次为：填土层、粉土层、砂土层、粘土层和强风化花岗岩层。
地下水丰富，水位标高约为地面以下5米。
二、基坑支护设计原则2.1 安全性原则确保基坑支护结构的安全稳定，防止坍塌、滑动等事故的发生。
2.2 经济性原则在满足安全性的前提下，力求支护方案的经济合理性，控制工程成本。
2.3 施工便利性原则选择施工简单、速度快、对周边环境影响小的支护方案。
2.4 环境保护原则尽量减少基坑支护施工对周边环境的影响，保护地下管线、邻近建筑物和地表绿化。
三、基坑支护方案设计3.1 支护结构类型选择根据地质条件、周边环境和工程需求，本基坑支护结构选择采用排桩加支撑的方案。
3.2 支护结构设计参数排桩采用直径800mm的钻孔灌注桩，桩间距1.5米，桩长18米，进入强风化花岗岩层不少于2米。
支撑体系采用混凝土冠梁和钢支撑，冠梁截面尺寸为800mm×800mm，钢支撑直径609mm，间距1.5米。
3.3 地下水控制采用降水井和截水帷幕相结合的方法进行地下水控制。
降水井布置在基坑两侧，间距15米，井深20米。
截水帷幕采用化学注浆，厚度1米，宽度10米。
四、基坑支护施工要求4.1 施工顺序先进行降水井施工，然后进行桩基施工，接着进行截水帷幕施工，最后进行土方开挖和支撑安装。
4.2 施工质量控制严格把控桩基施工质量，确保桩身强度和稳定性；降水井和截水帷幕施工要求均匀注浆，保证降水效果；土方开挖和支撑安装要遵循安全施工规程，确保施工安全。
五、基坑支护工程监测5.1 监测项目包括基坑支护结构变形、周边建筑物和地下管线沉降、地下水位等。
5.2 监测方法采用自动化监测系统，对监测项目进行实时数据采集和分析。
基坑支护设计方案
基坑支护设计方案一、工程概况本项目是位于市中心的一栋高层建筑工程，建筑总面积为10,000平方米，地上20层，地下2层，基坑总深度为15米。
由于周围有两条主要交通道路，以及两侧有相邻建筑物存在，因此在进行基坑开挖施工前，需要进行基坑支护设计。
二、施工条件分析1.地质条件：据勘察，本工程所在地属于第四纪松散沉积，存在土层松软、含水量高等问题。
2.基坑周边环境：基坑周边道路车流量较大，需保证交通畅通；基坑两侧为高层建筑物，需考虑对其结构安全的影响。
基于以上施工条件的分析，本基坑支护设计方案采用了三种支护措施：挖土砂浆墙、钢支撑和排水系统。
1.挖土砂浆墙挖土砂浆墙是基坑支护的主要措施之一、根据地质勘察资料，开挖至10米深度处存在较稳定的粉土层，在该深度处施工挖土砂浆墙。
具体方案为：(1) 采用挖孔压浆钻孔机进行挖孔灌注桩，孔径为600mm，桩距为1.5米，桩身混凝土强度达到C30级，并加固桩顶和桩底。
(2) 构筑挖土砂浆墙，采用宽度为600mm，厚度为400mm的C30混凝土墙体，墙体上部与桩顶连接，下部与挖土槽底连接。
2.钢支撑钢支撑是为了增加基坑围护结构的稳定性和承载能力。
具体方案为：(1)首先安装水平支撑，采用钢板桩作为水平支撑，垂直间距为2.5米，水平间距为1.5米。
(2)再安装垂直支撑，使用钢支撑杆作为垂直支撑，垂直间距为2.5米。
3.排水系统由于地质属于松散沉积，含水量高，需要采取排水措施以确保基坑内的地下水位稳定。
具体方案为：(1)针对地下水位较高的情况，采用抽水井进行降水，定期监测井内水位，保持稳定。
(2)对基坑内的地下水进行收集和排放，设置排水沟和抽水站，保持基坑内地下水位在安全范围。
四、施工安全措施基坑施工过程中需严格遵守相关安全规定，确保施工人员和周边建筑物的安全。
1.安全防护设施：对基坑周边的道路和人行道进行封闭和警示，施工现场设置安全警示标识，保证施工区域安全。
2.监测系统：安装基坑监测系统，实时监测基坑变形、地下水位等数据，及时发现异常情况并采取措施。
基坑支护设计实例
基坑支护设计实例
以下是一个基坑支护设计的实例：
某工程场地内原为长江边荒地，原地貌存在大面积水塘，后经建筑垃圾回填，场地四周无既有建筑及市政管线分布。
本工程主体设计地下2层，地上8层，建筑高度为米，总建筑面积约6万平方米，框架剪力墙结构，其中地下部分约3万平方米。
目前场地自然地面标高为-，基坑周长约408m，基坑面积
约11000m2，基坑底标高分别为-、-（承台底），基坑开挖深度为，电梯
井部分开挖深度为，基础采用PHC高强预应力管桩及钻孔灌注桩。
在设计时，主要依据了以下资料：
1. 建设单位提供的项目总平面图、桩位图、承台平面布置图、负一、二层底板结构平面图。
2. 核工业南京工程勘察院提供的岩土工程勘察报告。
3. 《南京地区建筑地基基础设计规范》（DGJ32/J。
4. 《建筑地基基础工程施工质量验收规范》（GB。
根据工程特点和场地条件，可以采用以下支护方式：
1. 连续墙+锚杆桩：连续墙厚度mm，深度；管棚采用φ108钢花管，水平间距，竖向间距；护坡桩采用φ800钢筋混凝土灌注桩，桩间距均为；锚杆长度21-30m。
2. 土钉墙+灌注桩+锚杆桩：灌注桩为φ800mm，桩间距为，桩深，共计407根。
锚杆为φ150预应力锚杆，第一道长度为15-18m，第二道长度为16-23m，间距为，共779根。
以上实例仅供参考，具体的设计方案需要根据工程实际情况进行详细分析和计算。
基坑支护方案范例
基坑支护方案范例第一篇：基坑支护方案范例一、编制依据 1.***住宅楼施工图纸2.地质勘察报告3.地基与基础验收规范4.《建筑施工安全检查评分标准》(JGJ59-99)5.《河北省建筑工程施工安全管理资料填写说明》6.河北省《建筑施工安全检查标准》实施细则二、工程概况本工程为***住宅楼，位于***内，建筑结构为地下一层，地上六层半，砖混结构，总筑面积***平方米，安全等级为二级。
抗震等级为三级。
由河北省建筑设计研究院设计。
三、施工准备 1.学习审查图纸2.勘察现场，了解现场地形、地质、地下埋设物、地上障碍物、临近建筑物以及水电供应，运输道路情况，作为计算土方工程量，选择施工方案及组织降水、排水的依据。
3.将施工区域内的障碍物，如高压线、地上和底下管道、电缆、坟墓、树木、沟渠及房屋基础等进行拆除、清理。
4.按照设计及施工要求，做好施工区域内的“三通一平”工作。
基础采用大开挖、土方全部外运。
5.做好测量放线工作。
在不受基础施工影响的范围，设置测量控制网。
包括轴线和水准点。
6.基坑施工所需临时设施，如水源、电源、道路、排水和暂设施等，应按施工平面布置设置就绪。
7.根据本工程具体情况，采用1台反铲挖掘机同时作业，土方外运配备10台翻斗汽车，弃土应及时运出。
四、土方开挖1.施工机械进场必须经过验收后方可使用。
2.参加挖土的人员要遵守所用机械的安全操作规程，机械和各种安全装置齐全有效。
3.挖土作业前，要先发出信号。
配合机械挖土的人员，在坑槽作业时要按规定坡度顺序作业。
4.挖土机作业时，不得有人员进入其作业半径内。
5.挖土应由上而下进行，逐层进行，严禁先挖坡脚或逆坡挖土。
6.挖土机作业位置必须牢固安全，不得贴近未加固的危险建筑物。
7.人员上下要设专用的安全通道，禁止踩踏支撑上下。
8.基坑内作业人员必须有安全立足点，操作必须在安全位置进行。
垂直作业采取切实可行的隔离防护措施。
9.作业环境内光线不足时必须设置足够的照明。
基坑支护方案(示例)
xxx 农民安置房工程 基坑支护施工方案 • •: :位位位设理工建监施 二00九年十二月二十日基坑支护方案一、工程概况xxx安置房工程由xxx公司承建，位于xx市，部分属旧房搬迁场地，部分属耕地，交通方便。
基础形式：6栋为砖混结构，条形基础，单位面积荷载200Kpa，预计基础宽度1200mm，预计基础埋深自然地坪下2.0m。
1---5栋和7----12栋均为框架，独立柱基础，基础单柱最大荷载3500KN，预计基础最大尺寸3000X 3000mm，预计基础埋深自然地坪下3.0m。
二、开挖前的准备工作1、测量放线1.1测量仪器的检查：检查现场所用的经纬仪、水准仪是否超过了送检期，已超过了送检期的，立即送有关单位检查，当获得准予使用证后方可使用。
对未超过送检期的其它仪器，也应进行校正，使其误差达到允许范围内。
统一现场使用钢尺的厂家，要求一个项目统一用一个厂家的产品，最好能用同一批号的产品以减少测量工具上误差的积累。
1.2水准点坐标复查，根据甲方及测绘部门在现场的水准点及坐标网进行复查，其误差若大于允许值时，可通知甲方，请测绘部门来现场共同复查，待水准点标高，及坐标网的的闭合都满足要求后，要妥善保护这些基准点不被偏移和破坏，并转测到沉降稳定的构筑物和建筑物上。
1.3放龙门桩控制线清除现场上的障碍物，使其放线周边都能达到通视，龙门桩的设置，要设在地面开挖线外5m并转测在沉降稳定的构筑物上。
1.4各工区必需配置专职人员在现场进行指挥，在土方开挖过程中发现地下古墓或者文物时，要保护好现场，及时上报上级有关单位，并有义务配合上级单位进行挖掘。
三、基坑护坡的技术措施根据地质资料该现场上层多为耕植土，不能满足承载力要求，必须挖至稍密卵石层，若用人工开挖难度很大，不能满足施工进度要求，为此决定采用机械开挖。
开挖的坑底尺寸，从建筑物纵横轴线向外移1.8米，为基坑坑底的开挖线。
按基坑的不同深度放坡，基坑挖深在2.5-3米时，根据土质情况按要求放坡，个别土质差的情况可放坡70-80坡度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章基坑典型工程实例建筑基坑工程的设计与施工技术形式多样，实际工程影响因素很多，与(一般)岩土工程特性一样，基坑工程有着"先实践，后理论"的特点，迄今为止，我国已有大量的较成功的深基坑工程实践经验，但也有一些失败的教训。
为了全面地了解建筑基坑的设计与施工特点，便于设计人员在计算时参考工程经验，本章选择了一些较成功的基坑工程实例。
所选实例主要考虑以下几点：(1)工程规模大且典型的深基坑；(2)在某一面具有突出的特色；(3)对以后基坑工程有指导意义。
另外，对几种典型的悬臂桩墙围护结构的设计计算也通过实例进行了详细介绍。
实例一桩墙结构设计1．悬臂桩墙设计已知：悬臂桩墙结构挡土高度=3m；砂土y=19kN／m2；P一30，无地下水，钢板桩允应力[口]=240MPa，如图8-1。
确定板桩墙所需长度L和所需截面矩Ⅳ。
可选用单位重度845N／m的300×300工字钢(W----365cm3／m)。
2．单支撑桩墙设计已知：挡土高度H=6m，砂土7=19kN／m3，无地下水，采用横向支撑，间隔2m。
作用点在墙后地面下1m处；钢板桩，允挠曲应力240MPa，按"自由支座"进行设计。
求：板桩所需长度L、支撑作用力F和所需截面矩W(见图8-2)。
解3．拉锚板桩计算某工程挖土深6m，采用拉锚板桩挡土，将板桩后挖去1m深、1～2m宽的沟槽，地面荷载为条形荷载30kN／m2，宽6m，离板桩2m，地质情况如图8-3所示。
基坑为密集钢筋混凝土桩，板桩外设井点降水，井点管长7m。
解(1)选用的各层土的P、c值，在井点降水围的认f值进行调整，板桩后主动侧压力(2)地面荷载：由于在板桩后预先挖了Im深的沟槽，计算土压力时以Im深处起算，该Im厚的土作为地面荷载，其值为4．多层支撑板桩墙计算某工程地下室，挖土深9m，桩基承台厚4m，土质情况如图8-4所示。
钢板桩选用V号ESP，每延长米截面模量Ⅳ一3．82×106mm3，惯性矩，一9．55×108mm4，弹性模量E=2．06×105N／mm2。
解由于在板桩设井点降水，且为密集桩基，故对板桩墙前在9m以下的摩擦角P和聚力f进行调整，分别乘1．4和1．3系数。
挖土和支撑的程序为：第一阶段挖土一第一层支撑一第二阶段挖土一第二层支撑-一第三阶段挖土-一第三层支撑-一第四阶段挖土-一加层垫层-一拆除第三层支撑。
现分别对各阶段的板桩受力情况进行分析计算。
(1)第一阶段挖土完成，板桩呈悬臂状，挖土深3．2m。
第一阶段挖土板桩计算简图见图8-5。
实例二最大最深基坑工程--金茂大厦金茂大厦位于浦东陆家嘴隧道出口处南面，工程占地2．3万m2，建筑总面积29万m2，地下3层，地上88层，塔尖标高420m(见图8-10)。
地下3层面积约6万m2，基坑开挖面积近2万m2(见图8-11)，开挖深度主楼为19．65m，裙房为15．1m。
主楼下有429根直径914钢管桩，桩长65m，送桩17．5m；裙房下有632根直径609钢管桩，桩长33m，送桩13．5m。
该工程由中国对外贸易中心股份投资，美国SOM设计事务所设计，建工集团总公司承包。
1．基坑工程特点该工程是目前地区基础工程施工中最大最深的工程项目。
其主要特点为：(1)作为基础外墙围护工程的地下连续墙兼有承重墙的职能，地下墙壁厚1m，深36m。
由于地下墙壁不设衬，这就要求施工单位在地下墙施工中确保施工质量，尤其在槽段的接缝处理，槽底沉渣清理，整个墙体的防渗等面，必须格把关。
(2)基坑的临时支撑采用现浇钢筋混凝土支撑。
(3)基础土量大，达30万rn3。
(4)由于基础施工采用二阶段开挖案，所以在主楼核心筒和地下室钢结构吊装时，混凝土支撑应不碰这些结构，故支撑设计应做到四避让：避让塔楼核心筒、避让地下室钢结构、避让裙房地梁、避让基础钢管桩。
这些都给支撑平面布置带来了多困难。
2．基坑支护的设计(1)设计案比选在金茂大厦基础工程中，SOM设计事务所原设计是采用斜拉锚案。
在主楼部分，斜拉锚共设六道；在裙房部分，斜拉锚共设四道。
斜拉锚的使用角度为45，锚固于7～2层砂土层，在根部10～15m围灌注水泥浆。
斜拉锚由钢筋束组成，斜拉锚的锚固设计强度为150t(使用荷载)。
钢筋混凝土支撑案由建工(集团)投标提出，在主楼部分，支撑设四道，第一道支撑标高一3．4m；第二道支撑标高～8．3m；第三道支撑标高一13．1m；第四道支撑标高一17．1m。
在裙房部分，支撑设三道，标高同主楼部分。
由于这一施工案在有成熟的施工经验，施工可靠性强，在施工费用面也不比斜拉锚施工案多，所以最后经过比选认为对于金茂大厦基坑支护钢筋混凝土支撑施工法较适合。
(2)岩土参数取值和土压力在表8-1中，除主动土压力由计算得到外，其余均由地质资料获得。
对于基坑围护挡土墙的主动土压力，由于朗金理论的计算结果比较适合软土地基的客观情况，故可根据朗金主动土压力计算公式得到土压力分布。
(3)基坑支护设计反力包络图根据主动土压力分布图进行综合，得到四道支撑作用点支撑反力包络图(见图8-12)。
根据朗金理论计算，第四道支撑的反力应大于第三道支撑的反力，但从各种资料和文献中查阅出，当挖土达到一定的深度时，由于深层土的变形滞后性，可对支撑反力作适当调整，故第四道支撑减为791kN／m。
(4)基坑支护设计工况工况1：主楼和裙房第一次挖土结束；工况2：主楼第一道支撑和主楼第二次挖土结束；工况3：主楼第二道支撑和主楼第三次挖土结束；工况4：主楼第三道支撑和主楼第四次A挖土结束；工况5：主楼第四道支撑和主楼第四次8挖土结束；工况6：裙房第二次挖土结束；工况7：裙房第二道支撑和裙房第三次挖土结束；工况8：裙房第三道支撑和裙房第四次挖土结束；工况9：所有支撑拆除和地下室三层楼板均结束。
根据以上分析的边界条件以及各工况，用计算机SAP90程序进行计算可得到地下连续墙和钻灌注桩的弯矩包络图、剪力包络图和位移包络图。
(5)地下连续墙和钻灌注排桩配筋设计根据地下连续墙在各工况下的包络图可得地下连续墙配筋包络图，然后按配筋包络图配筋。
图8-13是以主楼某标准槽段配筋图。
根据钻灌注排桩在各工况下的包络图得到排桩配筋(图8-14)，钻排桩直径为561200，间距为1400，桩顶标高为一8．7m，桩长24m，桩底标高为一32．7m。
根据本工程钢筋混凝土支撑四避让原则得第一、第二、第三道支撑平面布置。
用计算机SAP90程序进行计算，可得各道支撑在各点的变位值，水平弯矩值，竖向弯矩值，轴力值以及各节点的反力值等。
第一道水平支撑的腰梁段面1000×800(6×)，塔吊行走支撑断面800×1000，其它断面分别为800×800、700×800、600×600。
第二道水平支撑的腰梁1200×800，大开间侧支撑断面为900X 800，其它支撑断面为800X 800和600X 600。
第三道水平支撑的腰梁为1200X800、大开间处大多为1000×800、局部杆件为ii00×800，其它支撑断面分别为900×800、700×700。
第四道支撑与第三道支撑相同。
根据前面的分析可得各断面的配筋图，图8-15及图8-16是典型断面的配筋图。
立柱支撑由两部份构成，埋入坑底以下的为钻灌柱桩，坑底以上部份为格构式钢结构柱，该柱插入钻灌柱桩5m，塔楼区域的钻桩径为声1000、桩长20m、格构柱外形截面尺寸600×600、肢件为11600×14、裙房区域的钻桩直径为850、桩长22．5m、格构柱截面尺寸为480x480、肢件为1140X14。
格构柱的钢材为A3钢。
根据各道支撑反力图进行计算，可得钻桩配筋(见图8-17)。
3．基坑支护的施工本工程设计SOM要求采用刚性接头，所以给施工带来了难题。
作为基础支护工程的地下墙兼有承重的职能，且地下墙将作为地下室的外墙侧面设有衬，所以对防水性和质量均有较高要求。
本工程首次使用了C40高强度水下混凝土，给工程带来了新的课题，由于工程桩较地下连续墙先施工，而部分送桩距地下连续墙很近，给地下连续墙施工带来了不利影响；又由于地下连续墙深36m，支承在7-2土层，而7-1土层和7-2土层土质较硬，成槽极为闲难．地下连续墙采用了新型的柔性接头(见图8-18)，标准雌槽段长5．4m，标准雄槽段长6．Om，施工时采用间隔跳跃式施工式。
用两台进口液压成槽机分区流水进行施工。
在距地下连续墙较近的送桩进行压浆处理，保证地下连续墙成槽质量。
在完成的地下连续墙外侧近接头区域进行劈裂压浆施工，保证地下连续墙的坑渗能力。
在7-1层，7-2层标高处，若导杆式液压成槽机成槽困难。
即用导杆式成槽机成槽7-1层以上部分。
由绳牵式成槽机成槽7-1层和7-2土层。
采用两只油压千斤顶，加扁担，分节顶升法预拔接头箱。
导墙底部的土层必须是原状土，防止成槽时上口坍。
使用导杆式成槽机施工时，用经纬仪控制成槽垂直度；为了确保槽壁稳定，槽泥浆液面高度要求控制在导墙顶面下200mm左右。
在雄槽施工时，要求对雌槽进行刷接头处理，并随时用清水冲洗接头刷，使接头连接的质量达到要求。
采用空气吸泥法进行清基，使沉渣控制在200mm以。
由于原沉桩距槽壁较近，隙水压力较高，易造成槽壁坍，为此，在成槽前对原沉桩四进行地基加固处理。
钻灌注桩是支护结构，共分为两类：第一类是支承钢筋混凝土支撑的，第二类是主楼挡土围护排桩，各种类型钻桩的直径、底标高见表8-2。
用日产履带式液压钻机(干钻机)成施工灌注桩。
由于与地下连续墙同时施工，要求在使用场地上与地下连续墙施工进行流水作业。
声850桩用声1100护口管；声1000桩用61300护口管；声1200桩用声1400护口管，护口管长6～7m。
钢筋笼分两节吊放，钢立柱在地面拼装一次吊放，钢筋笼与钢立柱在洞口电焊连接。
采用人造泥浆护壁保持壁稳定，泥浆比重为1．06～1．15，粘度控制在20s～30s之间。
二次清采用正循环式，在清效果不理想时，结合反循环式清，立柱桩沉渣控制在10Omm以，排桩沉渣控制在300mm以。
钻灌注桩的标号为C30水下，在现场进行自拌。
混凝土在浇灌中，导管埋入混凝土中要求不小于3m，保证混凝土实度和翻浆能力。
对于扩现象较大的围护排桩，采用外包锦纶布的做法施工。
各道钢筋混凝土支撑标号均为C30。
每次土开挖到各道支撑底时，开始支撑施工，支撑腰梁与地下墙的连接用声28锚固钢筋，采用锥螺纹连接式。
支撑腰梁与钻排桩的连接用5628锚固钢筋，采用电焊连接式，在主楼与裙房支撑分界处留设临时施工缝，并预留插筋和预埋件，在裙房支撑施工时，将裙房连接钢筋电焊在主楼支撑预件上，使主楼与裙房支撑连成一体。
