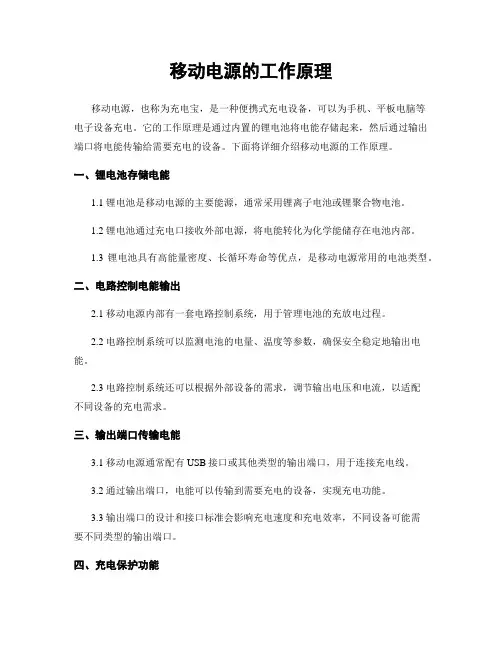

移动电源工作原理

照明线路的安装基本知识

照明线路的安装基本知识一、常用导线名称、型号及用途二、我国常用导线的规格（mm2） 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185… 三、导线截面选择口诀：铝芯绝缘线在25°C时载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界， 70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算四、单股铜芯导线的连接 1、单股导线的直接绞接连接法，适用于直径小于2.6mm的单股导线 2、单股导线的绑接连接法，适用于直径在2.6mm以上的单股导线连接 3、单股导线的T型连接法，适用于支线是直径1.6ｍｍ左右的单股细导线 4、单股导线的T型绑接连接法，适用于支线直径为5mm左右的粗导线 5、单股导线与软线的连接、 6、单股导线的终端接头连接方法 7、单股不等径的导线连接

五、导线绝缘层的恢复绝缘带(黄蜡带或塑料带)应从左侧的完好绝缘层上开始包缠，应包入绝缘层30—40mm，起包时带与导线之间应保持约45°倾斜。 (2）进行每圈斜叠缠包，包一圈必须压叠住前一圈的l／2带宽。六、线头与接线桩的连接常见接线桩有3种形式，即平压式、瓦形和针孔式。相应地，单股导线、多股导线与不同接线桩的连接方法也有所不同。（1）线头与螺钉平压式接线桩的连接。（2）线头与瓦形接线桩的连接方法（3）线头与针孔式接线桩连接在插入针孔时应注意：一是注意插到底；二是不得使绝缘层进入针孔，针孔外的裸线头的长度不得超过3mm；三是凡有两个压紧螺钉的，应先拧紧近孔口的一个，再拧紧近孔底的一个。七、照明灯具的安装 1、白炽灯（1）、白炽灯座220V照明灯头离地高度的要求 ①在潮湿、危险场所及户外应不低于2.5m； ②在不属于潮湿、危险场所的生产车间、办公室、商店及住房等一般不低于2m； ③如因生产和生活需要，必须将电灯适当放低时，灯头的最低垂直距离不应低于 1 m。但应在吊灯线上加绝缘套管至离地2m的高度，并应采用安全灯头。若装用日光灯，则日光灯架上应加装盖板； ④灯头高度低于上述规定而又无安全措施的车间、行灯和机床局部照明，应采用36V及以下的电压。（2）、白炽灯座的接线要求火(相)线接顶芯极，零线接螺纹极。 2、荧光灯安装荧光灯由灯管、启辉器、镇流器、灯架和灯座(灯脚)等元件组成。

智能充电宝报告

实习报告实习名称：测控综合大实习实习内容：智能充电宝设计姓名：学号：专业：测控技术与仪器学期： 2013-2014 第一学期任课教师：实习地点：校内实习时间： 2013.12 -2014.1 智能充电宝摘要：现如今，大屏智能手机,平板电脑，笔记本电脑，数码相机等，功能日益多样化，使用也更加频，特别是外出旅游时又是这些终端设备的使用高峰期，

使用频繁带来的电量不够用，于是移动电源充电宝应运而生。虽然手机因品牌,型号等各有不同，但目前市场上的主要多功能性充电宝，都配置有标准的USB 输出，基本能满足目前市场常见的移动设备手机，MP3，MP4，蓝牙耳机，数码相机等数码产品。本论文将以MSP430和充电芯片MAX1898为基础设计一款手机理电池智能充电宝。首先MAX1898对锂电池进行充电，再接入升压电路、电池保护电路，通过开关切换使终端输出不同电压，充电完成报警引脚以及充电断开控制引脚均用单片机来进行控制，并显示充电状态和充电进度。关键字：充电宝终端报警控制 Abstract: Now, the big screen intelligent mobile phone, tablet computer, notebook computer, digital camera, functional diversification and the use is more frequency.The terminal equipment using peak when the tourist season. With the frequent use of power brought is not enough, the charging mobile being produced.Although mobile phone is different because of the brand, model , but currently mainly multifunctional charging Po, are equipped with a standard USB output on the market, can basically meet the current market common mobile equipment such as mobile phone, MP3, MP4, Bluetooth headsets, digital cameras and other digital products. This paper will design a Intelligent charging Po based on Single chip microcomputer MSP430 and charging chip MAX1898 .First MAX1898 charging the lithium battery , then access to boost circuit and battery protection circuit.Through the switch terminal output different voltage. Charging complete alarm pin and charging disconnect control pins are regulated by single-chip microcomputer ,and display the state of charge and charging schedule. Key word:charge pal terminal alarming control 目录第一章绪论

移动电源、电池、电量基础知识

今天我们给大家介绍一下移动电源，首先从电源的电芯开始。移动电源的内部构造首先简单了解一下移动电源的构成： 1、外壳:主要是产品封装，以及实现造型美观、保护等作用，常见为塑胶和金属，一些较好的产品往往塑胶也是采用了防火材料； 2、电芯:也就是我们常见的电池，是移动电源的电量储存仓库； 3、电路板:主要用于实现电压、电流控制、输入和输出控制，以及实现其它各种功能。电芯是移动电源中成本最高的组成部分，最常见的一种是18650锂离子电芯，另一种是聚合物电芯，这两种电芯统治了锂电池行业内绝大份额的市场。 18650电芯 18650 是行内叫法，指电池直径为18mm，长度为65mm，圆柱体型的电池，市场上见到的移动电源，大多数采用18650电芯，而为了拼成本，基本都用的是国内产的产品。 18650

的容量，一般最常见的有2200mAh、2400mAh和2600mAh三种规格。采用 18650电芯的移动电源，基本是以上几种规格并联实现。18650一般采用圆柱钢壳包装，内部锂离子呈液态。因为已经是行业标准规规格，18650只能为圆柱状，如果大家在购买移动电源看到又粗又大的造型，基本可确定采用的就是18650电芯。说到安全性，电池都是能量体，在极端情况下可能会出现严重质量事故。18650电芯因为采用钢壳包装，最严重的情况下会出现爆炸，像我们熟悉的笔记本电池也是采用18650电芯。聚合物电芯锂聚合物电芯，原料一般采钴酸锂，锰酸锂，以及三元锂混合而成，外包装主要是使用铝塑膜，中间的锂物质为糊状，所以形状可以任意定制，外观形态上也可以设计得更灵活。目前的手机电池绝大多数是采用这种电芯。聚合物电池最大的安全性就是漏液，短路，导致涨包，最恶劣的情况会产生燃烧，与18650相比，聚合物电芯安全性相对好一些。几类电芯循环次数目前市场上主流的电芯为以下三种：钴酸锂电芯，镍钴锰电芯，磷酸铁锂电芯。钴酸锂电芯：也就是平时常见的18650电芯，形状类似放大版的5号电池，标准电压为3.7V，优点是技术成熟，成本低，体积小，容量大，广泛应用于笔记本电脑电池中。缺点是电芯循环次数较低约为300次左右，安全性能相对较差，不适合高倍率充放电，采用钢制外壳，质量不合格的电芯有爆炸的可能性，废弃后对环境有污染。

开关电源入门必读：开关电源工作原理超详细解析

开关电源入门必读：开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Sw itching Mode P ow er Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（sw itching）。线性电源的工作原理是首先将127 V或者220V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图

配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/W ii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。所以说个人PC用户并不适合用线性电源。 ●开关电源知多少开关电源可以通过高频开关模式很好的解决这一问题。对于高频开关电源而言，AC输入电压可以在进入变压器之前升压（升压前一般是50-60KHz）。随着输入电压的升高，变压器以及电容等元器件的个头就不用像线性电源那么的大。这种高频开关电源正是我们的个人PC以及像VCR录像机这样的设备所需要的。需要说明的是，我们经常所说的“开关电源”其实是“高频开关电源”的缩写形式，和电源本身的关闭和开启式没有任何关系的。事实上，终端用户的PC的电源采用的是一种更为优化的方案：闭回路系统（closed loop system）——负责控制开关管的电路，从电源的输出获得反馈信号，然后根据PC的功耗来增加或者降低某一周期内的电压的频率以便能够适应电源的变压器（这个方法称作PW M，Pulse W idth Modulation，脉冲宽度调制）。所以说，开关电源可以根据与之相连的耗电设备的功耗的大小来自我调整，从而可以让变压器以及其他的元器件带走更少量的能量，而且降低发热量。反观线性电源，它的设计理念就是功率至上，即便负载电路并不需要很大电流。这样做的后果就是所有元件即便非必要的时候也工作在满负荷下，结果产生高很多的热量。第2页：看图说话：图解开关电源下图3和4描述的是开关电源的PW M反馈机制。图3描述的是没有PFC(P ow er Factor Correction，功率因素校正)电路的廉价电源，图4描述的是采用主动式PFC设计的中高端电源。图3：没有PFC电路的电源图4：有PFC电路的电源通过图3和图4的对比我们可以看出两者的不同之处：一个具备主动式PFC电路而另一个不具备，前者没有110/220V转换器，而且也没有电压倍压电路。下文我们的重点将会是主动式PFC电源的讲解。

[工作]开关电源原理与维修开关电源原理图

[工作]开关电源原理与维修开关电源原理图开关电源原理与维修开关电源原理图电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。二(开关电源的组成开关电源大至由主电路、控制电路、检测电路、辅助电源四大部份组成，见图1。 1( 主电路冲击电流限幅:限制接通电源瞬间输入侧的冲击电流。输入滤波器:其作用是过滤电网存在的杂波及阻碍本机产生的杂波反馈回电网。整流与滤波:将电网交流电源直接整流为较平滑的直流电。逆变:将整流后的直流电变为高频交流电，这是高频开关电源的核心部分。输出整流与滤波:根据负载需要，提供稳定可靠的直流电源。 2( 控制电路一方面从输出端取样，与设定值进行比较，然后去控制逆变器，改变其脉宽或脉频，使输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对电源进行各种保护措施。 3( 检测电路提供保护电路中正在运行中各种参数和各种仪表数据。 4( 辅助电源

实现电源的软件(远程)启动，为保护电路和控制电路(PWM等芯片)工作供电。开关电源原理图三(开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置(L1、C2、二极管D组成的电路)向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。 VO=TON/T*Vi VO 为负载两端的电压平均值 TON 为开关每次接通的时间 T 为开关通断的工作周期

移动电源基本常识

移动电源基本常识移动电源基本功能1.使用锂电池储存电量，再通过电路升压为5V直流电，通过USB线给数码产品充电，移动电源由电芯，PCBA电路板，外壳三大部分组成一PCBA; 由输入充电控制电路，输出升压控制电路，电池电量检测显示电路，LED控制电路，电池保护电路构成， 1;充电控制电路，利用5V输入，如电脑USB，适配器，对移动电源里的电池进行充电控制，当电池电压充到4.20V左右时，充电电流降到100mA左右时，即停止充电，充电完成，断开电路。目前，移动电源的输入电流有1A和2A两种，也有些低端的厂家充电电流为500mA。充电电流越大充电时间越短，如果利用电脑的USB充电，要考虑USB的输出承受力，一般的电脑USB输出为500mA， 2; 升压输出电路，：当移动电源接入手机后，自动侦测电路检测到电流需求，升压电路即开始工作，将移动电源的电池升压到5V，以供手机充电，手机将自行控制充电，充满后自动断电。目前移动电源的输出形式有1个USB口和2个USB口两种，输出电流有1000mA、2000mA等。输出电流越大，表示移动电源的输出能力越强，越能满足手机的充电需要。如果你的手机是1000mA充电的，你用500mA的移动电源为它充电，这样充电时间会增加1倍。使用1000mA以上输出的移动电源，手机则可以正常充电，注意：手机的充电电流为手机自行控制，。移动电源的实际输出充电电流不会超过手机的额定电流。一般目前普通手机的额定充电电流为500mA，一些智能手机为1A，IPaid为2A。当充电完成拔出连接线后，升压电路自动停止工作，不需要浪费电池的电能，能有效延长电池的工作时间。 3、电池电量显示电路：这个电路的功能就是显示当前移动电源的电池剩余的电量，这样能更加方便用户使用，及时充电。 4、LED照明电路：此电路控制LED工作的电路。 5、电池保护电路：当电池出现放电时过流，放电时电压过低，充电时电压过高这几种异常情况下，电池保护电路就会关闭电池与外部的连接，保护电池的安全。移动电源使用的都是锂电池，这种电池不能过流，或电压过低、过高，否则会出现爆炸，燃烧等危险情况。。6，短路保护和过流保护功能，当外部设备或连接线出现短路现象，外部设备电流超出设定保护电流时，电路板会自动关闭输出，避免电流过大产生高热损坏电路板。

开关电源工作原理详细解析

开关电源工作原理详细解析个人PC所采用的电源都是基于一种名为―开关模式‖的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC 交流电转化为脉动电压（配图1和2中的―3‖）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC直流电（配图1和2中的―4‖）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC 直流电输出了（配图1和2中的―5‖）配图1：标准的线性电源设计图

移动电源基本测试常识

因为移动电源最为重要的设计全部隐藏在其外壳内，并且从测试角度来说，多数消费者也不能对其放电能力（诸如放电曲线、电压波动以及标称续航时间等因素）进行详细的认知。所以对于第三方媒体来说，如何为消费者详细的展现出移动电源的各项输出能力等因素是至关重要的。以下为PBZone移动电源评测规范着重检测的测试项目： ?实际电芯容量移动电源内部电芯由于锂电池具有衰减特性，让其容量随着使用（或放置）时间的增加而逐渐减少，并且由于锂电池的化学特性，让其实际容量值都会与产品外包装上的标称值出现或多或少的情况，而我们所说的移动电源容量虚标就是特指其内部锂电池的实际容量要少于外包装上所标出的容量。虽然在使用国标0.2C的放电测试下，被测试移动电源内部锂电池的实测容量要大于标称值，才算一款合格的产品。但是，由于测试设备本身的误差以及锂电池自身的影响，我们规定移动电源内部电芯的允许误差值应为-50mAh。比如标称容量为2200mAh的移动电源，经过实际测试，其实测电芯容量为2160mAh，由于这种情况在允许误差范围之内，所以并没有出现虚标的情况。 ?放电曲线测试

移动电源放电曲线放电曲线测试主要体现为放电曲线图，通过查看其放电电压的曲线来判定其输出是否足够稳定，实际输出电压是否充足。以手机原装USB充电适配器的放电曲线为参考，放电曲线越平稳、输出电压越充足越好。另外，一些波动较大，并且无规律波动的移动电源曲线也是不合格的产品。 ?输出电压范围实际输出电压是指目前多数移动电源的每个输出接口在使用时的实际输出电压值。由于连接线材、插头的线阻都会使移动电源的实际输出电压有所下降，所以在我们的测试中，认为在任何情况下（包括空载时），移动电源USB输出端口的理想输出电压范围应在5V（±0.5V）之间，才能够为负载设备提供充足的电力支持。但是在日常使用中，由于接口以及线材等因素，移动电源的实际输出会受到一定的影响，因此PBzone评测规范规定合格移动电源的输出电压范围为 4.1V- 5.3V。 ?转换效率移动电源的转换效率是评判产品转换能力好坏较为重要的标准之一，转换效率高的移动电源可以为用户提供更长的续航时间。计算方法为（实际放电容量×平均放电电压）/（标称电芯容量×电芯电压）=转换效率。比如一款标称电芯容量为2000mAh的移动电源，首先在得到实际放电容量1000mAh和5.1V平均放电电压两个数值的情况下，且为单块电芯，则计算其转换效率的方法为：（1000mAh×5100mV) / （2000mAh×3700mV）= 0.6891 = 68.91% ?可用容量比

小米充电宝使用说明书

小米充电宝使用说明书Operation manual of Xiaomi power bank 编订：JinTai College

小米充电宝使用说明书前言：指示是应用写作中一种重要的文体，主要用于对下级机关布置工作、阐明工作活动的指导原则，使用指示性的通知、指示性的批复等文体。本文档根据指示内容要求和特点展开说明，具有实践指导意义，便于学习和使用，本文下载后内容可随意调整修改及打印。小米移动电源采用了顶级航空级铝合金材质，CNC高精度数控机床切割，一体成型金属外壳。表面更可防汗防腐蚀，适宜随身携带。虽然如此，在日常使用当中，小米移动电源一定要小心妥善保管，以防它摔一下或者各种磕磕碰碰，严重的话会容易导致安全事故。因而我们需要认真的去保护它，这样它才可以更好，更持久的为我们服务，下面我们就一起看下使用小米移动电源需要注意的事项。小米充电宝使用说明书 1.防止磕磕碰碰初次拿到小米移动电源，就应该注意到这一点。移动电源与移动硬盘差不多，内部都是些比较脆弱的部件和结构，经不起一些磕磕碰碰的，偶尔有一次可能是不小心，但是要是总是不注意，导致不断的摔，随便扔放，极有可能会将内部的一

些零件摔落或者毁坏内部电路板，如果是这样，你的电源就报废啦。所以一定要注意! 2.使用相应的USB充电头及数据线每一款电源都有不同的充电头及数据线，这些小部件都是为电源自身量身定做的，规格参数都是不一样的，所以最好不要用其他的数据线或者充电头随便代替，这样极容易引起电源充电效果与以往不一样，或者其他什么问题造成电源的寿命变短，可能你自己感觉没有什么，但是这是在默默的一点一点的耗费电源的寿命。另外，小泰使用的是小米移动电源 10400mAh，用过的朋友可能都知道这个是没有带充电头的，用小米手机的充电头就可以，如果实在没有就只能用其他牌子的了，但是注意要对照下小米充电器的规格参数比较好。 3.充电不要断断续续这个是和手机差不多的，许多朋友应该都知道，如果手机总是不断的充电，没等充满又拔下，没等用完又开始充，总之就是很随意，一点都没有计划的使用，最终导致手机电池越来越差，电量掉的很快，也就是不耐用了，相信很多朋友都有这种的体会吧。移动电源也是一样的，需要我们用心的去保护，充电最好要一次性充满，但不是过充。不要太随意了，当然，

移动电源基础知识

一、工作原理：移动电源是一个集储电，升压，充电管理于一体的便携式设备。储电介质一般采用锂电电芯，因为锂电电芯体积相对小巧，容量大，市场流通广，价格适中，被广泛用于数码产品。锂电的电压在2.7-4.2V 之间，电压随着电量的下降而下降。而2.7-4.2V的电压是不能直接给其它数码产品充电的，因为数码产品的锂电电压也是 2.7-4.2V,同电位的电压之间是不能充电的。所以移动电源向外输出电能是必须要有升压系统，把2.7-4.2V 的锂电电压升压到5V，这样就可以给其它数码产品充电了，如手机、MP4、平板电脑、PSP等。二、性能指标 1.与同类产品比较：超大容量移动电源，采用高效进口DC-DC及电池保护芯片，特有液晶显示功能，双USB 输出；内置全智能设备电压识别芯片，可自动识别多种数码产品电压与电流；真正有效充电，全面杜绝虚充，精致的钢琴烤漆外壳，时尚高雅。内置大容量可充电锂离子电池，适用范围广，使用寿命长，性价比高。 2.产品技术性能指标输入电压/电流：DC5.0V/500—1000mA(可调)；90%以上高效率双通道输出输出电压/电流：DC5.0V/500—2000mA(可调)；循环寿命：>500次；输出过放，短路保护，充电自动唤醒，欠电保护；静态电流小于：50uA 无负载输出自动关机4个LED电量指示 3.产品测试结果检验项目：电源接口；标志和说明；电击和能量危险保护；电气绝缘；电气间隙、爬电距离和绝缘穿透距离；布线连接和供电；与交流电网电源的连接；交流电网电源断接；设备的互连；稳定性；机械强度；结构设计；防火；共13项，均符合要求，合格。三、使用方法 1、按下开关LED灯亮起，便可查看电池电量。分别为一、二、三格，三格均亮为饱和状态。 2、将USB连接线一端接到充电设备，另一端连接到移动电源输出接口，便可以充电。 3、选择您手机或其他数码产品的正确充电接头连接至您的手机或其他数码产品。 4、用移动电源可以随时随地给任何5V数码产品充电，如：三星P1000（需订制）或苹果iPad1、iPad2、iPhone手机、MP3、MP4、PSP等等。 5、充满后直接拔掉USB线断开充电设备即可。四、使用移动电源注意事项： 1、在使用前，务必每次充电时间满9小时以确保电池寿命。 2、确保产品与需供电产品电压是否兼容。 3、请不要擅自拆卸本产品，勿与硬物碰击。 4、远离火焰、不要将电池搁置在阳光下暴晒或投入火中。 5、远离儿童、勿给儿童使用和玩耍。 6、长时间不使用时，请释放完里面的电量确保电池寿命，至少每6个月要给它完成一次完全充电。当然，移动电源不是一次性设备，它可以反复使用数百次以上。所以当移动电源电能使用完后，我们必须给移动电源充电。其原理和给手机充电一样。连接到5V的USB电脑接口或USB充电器上即可给移动电源充电。所以移动电源内部还必须有充电管理系统。充电管理系统能根据锂电的电压，自动调节充电电流。过程有：预充，恒压充电，和浮充充电等。五、其他移动电源是一种新型电子产品，早期英文名称是Solar charger,Energy Charger，国际定义为“portable energy”，“power bank”(能量银行)，狭义指太阳能充电器，广义指电能转换并储存装置，也叫“充电宝”、“外挂电池”、“后备电源”、“数码充电伴侣”等。也称便携电源，移动电源概念是随着目前数码产品的普及和快速增长而发展起来，其定义就是方便易携带的大容量随身电源

开关电源工作原理详细分析(1)

PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源(Switching Mode Power Supplies，简称SMPS)，它还有一个绰号——DC-DC转化器。本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。 ●线性电源知多少目前主要包括两种电源类型：线性电源(linear)和开关电源(switching)。线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电;然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压(配图1和2中的“3”);下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC 直流电(配图1和2中的“4”);此时得到的低压直流电依然不够纯净，会有一定的波动(这种电压波动就是我们常说的纹波)，所以还需要稳压二极管或者电压整流电路进行矫正。最后，我们就可以得到纯净的低压DC直流电输出了(配图1和2中的“5”) 配图1：标准的线性电源设计图

无线充电基本知识

针对新手一般会问的13个问题： 1> 无线充电到底是什么情况，怎么实现无线充电？ 2> 为什么需要无线充电？ 3> 是什么原理，什么技术？ 4> 无线充电效率可以达到多少，充电有多快，有没有辐射？ 5> 有什么要求，是否需要过什么标准或认证？ 6> 所有手机都能充吗，有哪些手机可以充？ 7> 无线充电器的构成？ 8> 无线充电器的成本和价格怎么样？ 9> 产业链情况，有哪些好一点的厂家？ 10>国内外发展情况怎么样？ 11>除了手机，还有哪些地方可以用起来？ 12>未来什么时候可以起来？ 13>有哪些机会点？ 1、无线充电到底是什么情况，怎么实现无线充电？无线充电是怎么回事，顾名思义就是充电不要插线。类似与WiFi一样，很方便。理论上可以随时随地给手机等电子设备供电。但无线充电暂时还不能像WiFi一样传输那么远的距离，现在成熟的方案只能在10mm以内的距离实现无线充电，一般为3~5mm左右的距离比较好，这类无线充电的技术采用的是磁感应无线充电技术。2015年估计还会有一些新的技术方案会量产，就是磁共振无线充电技术，预计在125px左右的范围可实现无线充电。随着技术的成熟，预计在未来的2~3年，无线充电的充电距离可以达到10~750px左右，基本可以满足随时随地自由不受束缚的充电需求。要实现无线充电需要一个发射端和一个接收端。发射端就是无线充电器，接收端就是手机等。在发射端有一个线圈，接收端也需要一个线圈。发射端通过控制板和线圈发射能量，接收端通过控制板和线圈接收能量，这样就可以实现无线充电。如下图的三星手机和自由充科技的无线充电移动电源充电情况，手机放在无线充电

开关电源工作原理

开关电源工作原理目前常见的电源在主要有两种电源类型：线性电源（linear）和开关电源（switching）。一、线性电源线性电源主要包括工频变压器、输出整流滤波器、控制电路、保护电路等。工作过程：先将220 V市电通过变压器转为低压交流电，比如说12V，然后再通过一系列的二极管或整流桥堆进行整流，将低压AC交流电转化为脉动电压（配图1和2中的“3”）；再通过电容对脉动电压进行滤波，经过滤波后的低压交流电转换成DC直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），要想得到高精度的稳定的直流电压，还需要稳压二极管或者电压反馈电路调整输出电压。最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2 中的“5”）。配图1：标准的线性电源设计图配图2：线性电源的波形

线性电源的优点：纹波小，调整率好，对外干扰小。适合用于模拟电路，各类放大器等低功耗设备。线性电源的缺点：体积大，笨重，效率低、发热量也大。需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，线性电源的调整管工作在放大状态，因而发热量大，效率低（35%左右），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。对于高功耗设备而言，线性电源将会力不从心。二、开关电源开关电源是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关电源的工作原理，简单的说是将交流电先整流成直流电，再将直流逆变成交流电，再整流输出成所需要的直流电压。 ①交流电源经整流滤波成直流； ②通过高频PWM(脉冲宽度调制)信号控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给开关变压器进行变压； ③开关变压器次级感应出高频交流电压,经整流滤波变成直流电供给负载； ④输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的。开关电源的主要优点：体积小、重量轻（体积和重量只有线性电源的20～30%）、效率高（一般为60～70%，而线性电源只有30～40%）、自身抗干扰性强、输出电压围宽、模块化。开关电源的主要缺点：由于逆变电路中会产生高频电压，对周围设备有一定的干扰。需要良好的屏蔽及接地。

移动电源知识普及之电流与电压

移动电源知识普及——电流与电压上一期，我们简单的介绍了移动电源安全使用与存放，这一期小编将为大家介绍两个移动电源比较生涩的名词——电流与电压。虽然生涩，小编将会展现得更为通俗，以期让移动电源用户能够对于这两个名词有一个清晰的概念。经常逛移动电源相关论坛与贴吧的消费者一定会接触到很多不同品牌不同型号移动电源的测评报告。这些测评报告中非常重要的一环便是移动电源输出过程的测评。输出过程测评中重要的一环是获得移动电源输出过程中电流与电压的变化曲线图，这通常是借助专门的仪器记录获得。文章的写作者在结为将根据这个曲线图对移动电源的好坏进行评判。而消费者们则会借鉴这些测评报告来选购质优价廉的移动电源产品。电流篇：移动电源关于电流有两个不同的名词，它们分别为输入电流与输出电流。输入电流指的是移动电源自身充电的过程中充入电流大小的数值。这个与移动电源自备的充电插头有很大的关系。输入电流越大，移动电源充电时间就越短，越节省时间。当然，这个数值也不能无限的大，过大将会烧毁插头或者移动电源。一般这个数字都有一个限定值，这个限定值由移动电源的充电插头决定。以多嘉为例，该品牌移动电源的输入电流是满1A，这为移动电源自身补充电量提供了很大的方便。而一些山寨移动电源的输入电流一般在700ma徘徊，有的甚至更低，这将让移动电源的使用多了很多限制。输出电流指的是移动电源给用电设备充电过程中的电流大小数值。这个数值的大小与波动和输出电压的大小与波动很直观的展现出一款移动电源性能的好坏。现在市面上移动电源的输出电流有两种标示大小。一个是1A，为绝大部分手机充电所用；另外一个为2A，为平板电脑充电所用。因为设计上的误差和线路上的损耗，真正使用过程中的输出电压并不是固定的，或大或小。一款合格的移动电源需要将电流大小的波动控制在±5%的范围之类。与此同时，在整个输出过程中，电流大小的变化应该是平缓的，不能出现剧烈的跳动。如果一款移动电源无法达到上述的两个条件中的任意一条，这只能说明这款移动电源的质量并不合格。现在很多智能品牌手机自带了充电保护功能，如果移动电源的质量不合格，极有可能导致移动电源无法给手机充电。这个时候面对自己没电的手机，只能望着移动电源兴叹。这里需要特别说明的是，用移动电源1A的输出口给平板电脑充电将是非常没有效率的，有的甚至根本就无法充电。而用2A的输出口给手机充电，这固然使得充电的效率变得非常高，但对手机的机芯、电路板、电池并不好，长时间如此会减少手机使用寿命甚至让手机报废。电压篇：市面上出售的绝大多数移动电源的输入电压与输出电压都为5V。看起来很简单，其实中间经历了升压与降压的过程。一般的移动电源的充电插头支持100V~250V交流电供电环境，能够将电压稳定在5V 范围了给移动电源充电。移动电源的电芯两端的标准电压为3.7V，为了给移动设备充电，就需要通过升压IC将电芯的电压升高并稳定在5V附近。这个5V便是输出电压。移动电源的输出电压的稳定性与输出电流的稳定性共同反映了一款移动电源性能的好坏。考虑到线材和误差，正常的移动电源的输出电压在5.0V~5.2V之间，而且在输出过程中，变化不能出现剧烈的波动。移动电源输出电压的不稳定会严重损坏被充电设备，而且在这个过程中会浪费大量的电能，整个充电过程的外在表现为移动电源过热。移动电源的使用过程中不能过充或者过放，以避免损坏电池或者给人身带来危险。如果一款移动电源长期不使用要记得每隔一个月给移动电源补充一次电量，避免因为自放电而出

移动电源工作原理及组成部分

移动电源工作原理及组成部分来源：智能手机推荐 https://www.360docs.net/doc/136178650.html, 移动电源工作原理及组成部分移动电源是一个集储电，升压，充电管理于一体的便携式设备。储电介质一般采用锂电电芯，因为锂电电芯体积相对小巧，容量大，市场流通广，价格适中，被广泛用于数码产品。锂电的电压在2.7-4.2V 之间，电压随着电量的下降而下降。而 2.7-4.2V的电压是不能直接给其它数码产品充电的，因为数码产品的锂电电压也是2.7-4.2V,同电位的电压之间是不能充电的。所以移动电源向外输出电能是必须要有升压系统，把 2.7-4.2V 的锂电电压升压到5V，这样就可以给其它数码产品充电了，如手机，MP4，平板电脑，PSP等。当然，移动电源不是一次性设备，它可以反复使用数百次以上。所以当移动电源电能使用完后，我们必须给移动电源充电。其原理和给手机充电一样。连接到 5V的USB 电脑接口或USB 充电器上即可给移动电源充电。所以移动电源内部还必须有充电管理系统。充电管理系统能根据锂电的电压，自动调节充电电流。过程有：预充，恒压充电，和浮充充电等。

移动电源是由三个部分组成，电芯部分、电路部分(升压系统和充电管理系统)和外壳部分。下面分别介绍每个组成部分。移动电源电芯：电芯是移动电源的核心部分，也就是移动电源的电量储存器，其实也是由电池组成。常用的有聚合物锂电、18650锂电、AAA 镍氢电池。 1. 聚合物锂电池：标准电压3.7 V，形状较多，可定制，具有容量大，物美价廉，应用广泛，如：手机，MP4，便携音箱。聚合物锂电池是一种在结构上采用铝塑软包装的锂离子电芯，它比金属外壳的电芯更安全，工作时不会出现高危的安全隐患。其电量密度高，厚度更小，重量更轻，而容量却很大，很多手机电池也是采用聚合物电芯制成。其内阻小，甚至低于35mΩ，极大的减少了电池的自耗电，使得电量的利用率更高。另外，其形状可以定制，根据外壳的外观量身定做，很多外观小巧的移动电源都是采用软包装电芯。 2. 18650锂电：标准电压 3.7V，具有体积小，容量大，主要用在笔记本电脑等高端产品。18650是一种钢铝壳电芯，其技术各方面都比较成熟。18650电芯是直径为18mm，高度为65mm的圆柱型电池，其容量通常在 2000-3000mAh之间。市面上大部分

开关电源工作原理及维修技巧

开关电源工作原理及维修技巧 Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】

一、开关电源的工作原理开关电源就是采用功率半导体器件作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关元件以一定的时间间隔重复地接通和断开，在开关无件接通时输入电源Vi通过开关S和滤波电路向负载RL提供能量，当开关S断开时，电路中的储能装置（L1、C2、二极管D组成的电路）向负载RL释放在开关接通时所储存的能量，使负载得到连续而稳定的能量。开关电源原理图 VO=TON/T*ViVO为负载两端的电压平均值TON为开关每次接通的时间T为开关通断的工作周期由式可知，改变开关接通时间和工作周期的比例，VO间电压平均值也随之改变，因此，随着负载及输入电源电压的变化自动调整TON 和T的比例便使输出电压VO维持不变。改变接通时间TON和工作周期比例亦即改变脉冲的占空比，这种方法称为“时间比率控制”（TimeRationControl,缩写为TRC）。按TRC控制原理，有三种方式： 1、脉冲宽度调制（PulseWithModulation,缩写为PWM）开关周期恒定，通过改变脉冲宽度来改变占空比的方式。 2、脉冲频率调制（PulseFrequencyModulation,缩写为PFM）导通脉冲宽度恒定，通过改变开关工作频率来改变占空比的方式。 3、混合调制导通脉冲宽度和开关工作频率均不固定，彼此都能改变的方式，它是以上二种方式的混合。二、开关电源的维修技巧和常见故障 1、维修技巧开关电源的维修可分为两步进行：断电情况下，“看、闻、问、量”看：打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的PCB板上有烧焦处或元件破裂，则应重点检查此处元件及相关电路元件。闻：闻一下电源内部是否有糊味，检查是否有烧焦的元器件。问：问一下电源损坏的经过，是否对电源进行违规操作。量：没通电前，用万用表量一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放悼，此电压有300多伏，需小心。用万用表测量AC电源线两端的正反向电阻及电容器充电情况，电阻值不应过低，否则电源内部可能存在短路。电容器应能充放电。脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。加电检测通电后观察电源是否有烧保险及个别元件冒烟等现象，若有要及时切断供电进行检修。测量高压滤波电容两端有无300伏输出，若无应重点查整流二极管、滤波电容等。测量高频变压器次级线圈有无输出，若无应重点查开关管是否损坏，是否起振，保护电路是否动作等，若有则应重点检查各输出侧的整流二极管、滤波电容、三通稳压管等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源处于保护状态下，应重点检查产生保护的原因。 2、常见故障保险丝熔断一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流的状态下，电网电压的波动、浪涌都会引起电源内电流瞬间增大而使保险丝熔断。重点应检查电源输入端的整流二极管，高压滤波电解电容，逆变功率开关管等，检查一下这此元器件有无击穿、开路、损坏等。如
