中石化加油站建设新标准(工艺部分)2010版
中石化加油站技术标准
中石化加油站技术标准目录1.编制依据 (3)2.总体目标 (3)（一）施工进度目标 (3)（二）工程质量目标 (4)（三）施工安全目标 (4)（四）环保及文明施工目标 (4)3.项目管理机构 (5)3.1项目管理机构及职责 (5)（一）技术部 (5)（二）工程部 (5)（三）财务部 (6)（四）综合部 (6)（五）安保部 (7)4.施工部署及施工方案 (8)（一）基础工程施工 (8)（二）±0.000以上主体工程 (9)（三）屋面及防水工程 (22)（四）装饰、装修工程 (22)（五）其他装饰工程 (24)（六）水、电、暖设备安装工程 (24)5.HSE管理体系与保证措施 (32)（一）HSE管理体系的建立 (32)（二）各岗位的HSE管理职责 (33)6.质量保证体系与控制措施 (35)（一）工程质量目标 (35)（二）质量目标分解 (35)（三）质量管理组织措施 (35)（四）质量管理制度 (36)（五）质量保证措施 (38)（六）各分项工程质量控制措施 (41)7.工程进度计划与保证措施 (50)（一）工期目标 (50)（二）工期保证措施 (52)8.特殊技术措施 (59)8.1工程特点及重点 (59)8.2针对工程特点、重点所采取的对策 (59)9.人力资源计划 (60)10.施工机具设备及试验和检验仪器配置 (63)施工机具设备配置表 (63)试验和检测仪器配置表 (65)11.设备材料管理及采购 (66)11.1设备材料采购管理制度 (66)（一）采购计划的编制和审批 (66)（二）采购合同管理 (68)（三）材料设备的验收 (68)设备及材料技术规格清单 (71)12.技术管理 (74)(一)质量技术管理措施 (74)（二）安全技术管理措施 (75)13.临时设施布置 (76)14.现场安全及文明施工等管理措施 (77)（一）安全措施 (77)（二）文明施工和防止扰民措施 (83)15.分包管理 (86)16.文档资料管理制度及实施措施 (86)16.1提出文件的编制和修改需求 (86)16.2指定编写人 (86)16.3进行编写 (86)16.4评审和审批 (87)16.5发放控制 (88)16.6使用控制 (88)16.7文件更新 (88)16.8记录管理 (89)17.对招标人关注问题的响应 (90)17.1项目投资控制目标及有效措施 (90)17.2如何确保工程档案资料及时成功归档 (91)17.3本招标项目其他方面的实施难点及应对措施 (92)17.4应急预案及措施：安全、环保、防恐维稳等响应措施 (92)17.5工期保证措施，如人员安排到位，不随意调换等 (98)中石化加油站技术标准1.编制依据《汽车加油加气站设计与施工规范》 GB50156-2014《液化天然气(LNG)汽车加气站技术规范》 NB/T 1001-2011《建筑地基基础工程施工质量验收规范》 GB 50202-2002《混凝土结构工程施工质量验收规范》 GB 50204-2010《钢结构工程施工质量验收规范》 GB 50205-2001《石油化工金属管道工程施工质量验收规范》 GB50517-2010《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002《建筑电气工程施工质量验收规范》 GB50210-2011《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-2014《电气装置安装工程接地装置施工及验收规范》 GB50169-2010《自动化仪表工程施工及验收规范》 GB50093-2013《建筑装饰装修工程质量验收规范》 GB50210-20012.总体目标（一）施工进度目标本工程计划工期90日历天。
中石化加油站建设新标准
2019/12/8
25
2019/12/8
26
加油站罩棚宜与站房出入口顶部搭接；站 房屋顶至罩棚顶应设置检修钢梯（铝合金 梯）或活动梯，并应设置供进行罩棚检修 时悬挂安全带的固定装置（宜利用天沟内 壁的上部，每隔3 m左右焊DN50㎜不锈钢 圈，作为安全带挂钩）
2019/12/8
27
2019/12/8
31
2019/12/8
32
第三部分
工艺流程 单罐多机 单罐单机 卸油工艺 必须采用 密闭卸油工艺
工艺系统
2019/12/8
33
密闭卸油工艺
油罐必须设置专用进油管道并向下伸至罐内 距罐底0.2m处
用快速接头连接进行卸油 油罐人孔在卸油时要求处于封闭状态
面向进、出口道路的一例宜设置非实体围墙， 或开敞
2019/12/8
21
2、道路
单车道宽度不应小于3.5m，双车道宽度不 应小于6m
站内的道路转弯半径按行驶车型确定，且 不宜小于9m；道路坡度不应大于6％，且 宜坡向站外；在汽车槽车卸车停车位处， 宜按平坡设计。 站内停车场和道路路面不应采用沥青路面
区域位置分为：城市型、高速公路型及省、国
道型
建设规模分为：大、中、小型。
功能区域的划分：加油区、油罐区、 营业区、
辅助区4个
合理确定安全距离
满足经营
满足防火距离（4.0.4、5.0.8）
2019/12/8
12
2019/12/8
13
2019/12/8
14
8
车
位
平
面
布
置
示 2019/12/8
加油站建设标准-2010-8

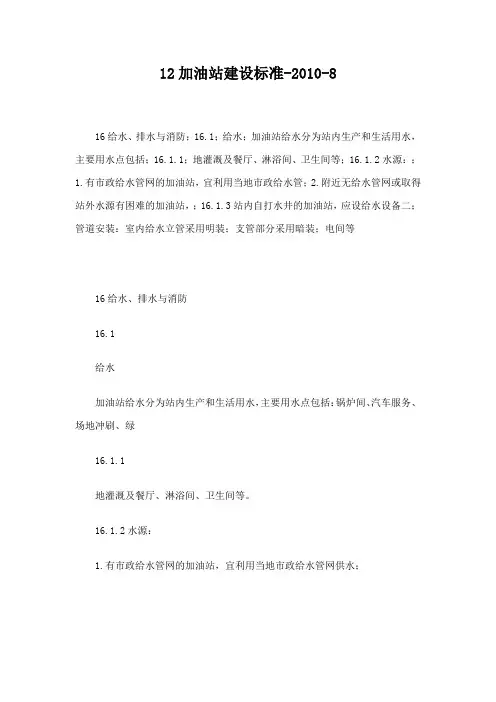

12加油站建设标准-2010-816给水、排水与消防；16.1；给水；加油站给水分为站内生产和生活用水，主要用水点包括；16.1.1；地灌溉及餐厅、淋浴间、卫生间等；16.1.2水源：；1.有市政给水管网的加油站，宜利用当地市政给水管；2.附近无给水管网或取得站外水源有困难的加油站，；16.1.3站内自打水井的加油站，应设给水设备二；管道安装：室内给水立管采用明装；支管部分采用暗装；电间等16给水、排水与消防16.1给水加油站给水分为站内生产和生活用水，主要用水点包括：锅炉间、汽车服务、场地冲刷、绿16.1.1地灌溉及餐厅、淋浴间、卫生间等。
16.1.2水源：1.有市政给水管网的加油站，宜利用当地市政给水管网供水；2.附近无给水管网或取得站外水源有困难的加油站，可在站内打水井供生产、生活用水。
水井附近应采取防止水质受污染的措施，水井出水水质应符合《生活饮用水卫生标准》GB5749的相关要求。
16.1.3站内自打水井的加油站，应设给水设备二次加压，满足供水压力要求，并设置用水计量装置。
16.1.4管道安装：室内给水立管采用明装；支管部分采用暗装或局部明装。
管道不应穿越变（配）电间等遇水会损坏设备或发生事故的房间，且不得布置在遇水会引起燃烧、爆炸的物品周围。
16.1.5对冬季有冻害的寒冷地区，其室外及无采暖房间的用水点应有防冻或止水措施。
16.1.6给水管道应采用建筑给水无规共聚聚丙烯（PP-R)管，热熔连接。
其公称压力不小于1.0MPa.16.2排水16.2.1加油站污（废）水可分为：生活污（废）水、含油污水和站区地面雨水三种。
1.生活污（废）水主要产生于站（辅）房等生活区，这部分污水在排出建筑物时应按要求进入水封井，并由生活污水管道送入站区化粪池，经过化粪池处理后排至市政排水管网；若油站周边无市政排水设施，站内宜设集水井收集生活污水，并定期清掏；2.含油污水主要来自加油区、卸油区、站区场地和汽车美容项目服务区。
加油站建设标准

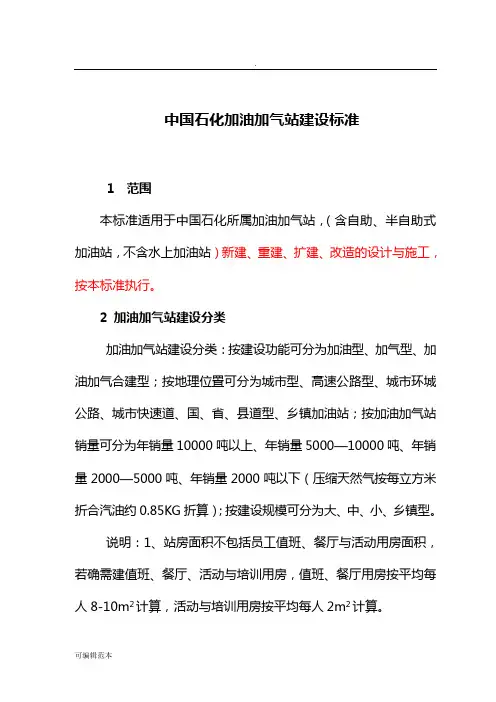

中国石化加油加气站建设标准1 范围本标准适用于中国石化所属加油加气站，（含自助、半自助式加油站，不含水上加油站）新建、重建、扩建、改造的设计与施工，按本标准执行。
2 加油加气站建设分类加油加气站建设分类：按建设功能可分为加油型、加气型、加油加气合建型；按地理位置可分为城市型、高速公路型、城市环城公路、城市快速道、国、省、县道型、乡镇加油站；按加油加气站销量可分为年销量10000吨以上、年销量5000—10000吨、年销量2000—5000吨、年销量2000吨以下（压缩天然气按每立方米折合汽油约0.85KG折算）；按建设规模可分为大、中、小、乡镇型。
说明：1、站房面积不包括员工值班、餐厅与活动用房面积，若确需建值班、餐厅、活动与培训用房，值班、餐厅用房按平均每人8-10m2计算，活动与培训用房按平均每人2m2计算。
2、对位置特殊要求的加油站便利店面积，可按便利店控制面积上浮10%-20%。
高速服务区便利店面积控制在80-100 m2左右。
便利店仓库面积一般控制在8m2-12 m2。
3、应根据节约用地的原则，站内土地有效面积及罩棚面积为上限指标，不含进站引道和确保安全距离必需预留的占地，超过本标准应加以说明。
加油加气站建设规模划分标准3 总平面布置原则站址应选择在车流量较大、交通便利的地段。
城区、县城站应靠近城市交通干道或汽车进出方便的支道上；高速公路站应选择在服务区出口一侧；国、省、县道站宜选择在主流车道或干道出城一侧并依托城镇；乡镇站要依托乡镇并兼顾主要干道。
1）站址不宜选在城市干道交叉口，交叉车流量大，红绿指示，易导致交通堵塞，一般距离交叉口80—200m为宜；车辆进、出口应分开设置。
道路布置宜按进站车辆正向行驶设计。
2）加油站进口方向视线一定要好，尽量避免山坡、房屋阻挡可视度。
加油加气站的油罐、加油机、通气管管口与站外建、构筑物之间的距离应符合《汽车加油加气站设计与施工规范》（GB50156）的要求。

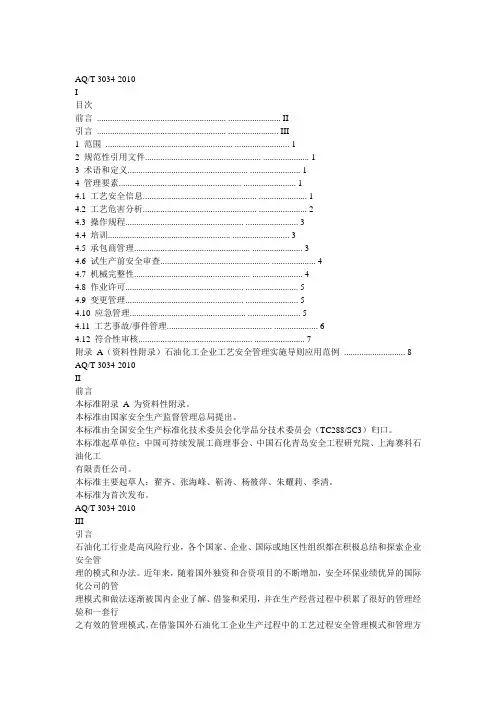

AQT-3034-2010化工企业工艺安全管理实施导则
4.2.3工艺危害分析频次与更新
企业应在工艺装置建设期间进行一次工艺危害分析，识别、评估和控制工艺系统相关的危害，所选
择的方法要与工艺系统的复杂性相适应。企业应每三年对以前完成的工艺危害分析重新进行确认和更
新，涉及剧毒化学品的工艺可结合法规对现役装置评价要求频次进行。
c)控制危害的工程措施和管理措施，以及失效时的后果；
d)现场设施；
e)人为因素；
f)失控后可能对人员安全和健康造成影响的范围。
4.2.7在装置投产后，需要与设计阶段的危害分析比较；由于经常需要对工艺系统进行更新，对于复
杂的变更或者变更可能增加危害的情形，需要对发生变更的部分进行危害分析。
在役装置的危害分析还需要审查过去几年的变更、本企业或同行业发生的事故和严重未遂事故。
或者与这些活动有关的活动。
注：当任何相互连接的容器组和区域隔离的容器可能发生危险化学品泄漏时，应当作为一个单独的工艺来考虑。
3.3
工艺安全事故process accident
危险化学品（能量）的意外泄漏（释放），造成人员伤害、财产损失或环境破坏的事件。
3.4
石油化工企业Petrochemical Corporation
d)从设备供应商处获取主要设备的资料，包括设备手册或图纸，维修和操作指南、故障处理等相
关的信息；
e)机械完工报告、单机和系统调试报告、监理报告、特种设备检验报告、消防验收报告等文件和
资料；
f)为了防止生产过程中误将不相容的化学品混合，宜将企业范围内涉及的化学品编制成化学品互
相反应的矩阵表；通过查阅矩阵表确认化学品之间的相容性。
4.3.3操作规程的使用和控制
加油站建设标准
中国石化加油加气站建设标准1 范围本标准适用于中国石化所属加油加气站，（含自助、半自助式加油站，不含水上加油站）新建、重建、扩建、改造的设计与施工，按本标准执行。
2 加油加气站建设分类加油加气站建设分类：按建设功能可分为加油型、加气型、加油加气合建型；按地理位置可分为城市型、高速公路型、城市环城公路、城市快速道、国、省、县道型、乡镇加油站；按加油加气站销量可分为年销量10000吨以上、年销量5000—10000吨、年销量2000—5000吨、年销量2000吨以下（压缩天然气按每立方米折合汽油约0.85KG折算）；按建设规模可分为大、中、小、乡镇型。
说明：1、站房面积不包括员工值班、餐厅与活动用房面积，若确需建值班、餐厅、活动与培训用房，值班、餐厅用房按平均每人8-10m2计算，活动与培训用房按平均每人2m2计算。
2、对位置特殊要求的加油站便利店面积，可按便利店控制面积上浮10%-20%。
高速服务区便利店面积控制在80-100 m2左右。
便利店仓库面积一般控制在8m2-12 m2。
3、应根据节约用地的原则，站内土地有效面积及罩棚面积为上限指标，不含进站引道和确保安全距离必需预留的占地，超过本标准应加以说明。
加油加气站建设规模划分标准3 总平面布置原则站址应选择在车流量较大、交通便利的地段。
城区、县城站应靠近城市交通干道或汽车进出方便的支道上；高速公路站应选择在服务区出口一侧；国、省、县道站宜选择在主流车道或干道出城一侧并依托城镇；乡镇站要依托乡镇并兼顾主要干道。
1）站址不宜选在城市干道交叉口，交叉车流量大，红绿指示，易导致交通堵塞，一般距离交叉口80—200m为宜；车辆进、出口应分开设置。
道路布置宜按进站车辆正向行驶设计。
2）加油站进口方向视线一定要好，尽量避免山坡、房屋阻挡可视度。
加油加气站的油罐、加油机、通气管管口与站外建、构筑物之间的距离应符合《汽车加油加气站设计与施工规范》（GB50156）的要求。
中油成品油库建设标准2010新标准
8 储油罐 ................................................................................................................. 13
8.1 油罐型式 ......................................................................................................... 13 8.2 油罐分配 ......................................................................................................... 13 8.3 油罐规格 ......................................................................................................... 13 8.4 油罐内浮盘及密封 ......................................................................................... 13 8.5 油罐附件 ......................................................................................................... 13
9 自控 ..................................................................................................................... 15
加油站建设标准(新版)
.专业资料分享.加油站建设标准1 总则1.0.1 为了规范中国石油天然气股份有限公司加油站建设,优化设计方案,控制和降低建设成本，提高投资收益，统一形象，扩大品牌效应，促进加油站建设系列化、规范化、标准化、模块化，特制定本标准。
1.0.2 加油站的建设应坚持以市场为导向，以经济效益为中心，科学预测销量，根据站址、功能和销量，合理确定建设类型和规模，优化设计方案。
1.0.3 加油站功能在满足加油服务的前提下，根据地理位置、销量等情况综合考虑服务功能，确定不同的辅助项目。
1.0.4 加油站建设过程中，按照技术进步的要求，积极采用新技术、新工艺、新设备、新材料。
1.0.5 加油站建设除应严格遵守国家建设部和质量监督检验检疫总局发布的现行《汽车加油加气站设计与施工规范》GB50156等有关国家、行业、地方标准的规定外，尚应符合本标准。
1.0.6 本标准中对要求严格程度的用词说明如下：（1）、表示很严格，非这样做不可的用词：正面词采用“必须”，反面词采用“严禁”。
（2）、表示很严格，在正常情况下均应这样做的用词：正面词采用“应”，反面词采用“不应”或“不得”。
（3）、表示允许稍有选择，在条件许可时首先应这样做的用词：正面词采用“宜”，反面词采用“不宜”。
1.0.7 《中国石油加油站建设标准体系》由本标准以及“加油站建设标准设计”、“加油站工程建设模块化图集”和“加油站投资控制指标”构成。
1.0.8本标准由中国石油天然气股份有限公司销售分公司负责解释。
1.0.9 本标准适用于中国石油天然气股份有限公司全资和控股的加油站新建和改扩建项目。
租赁和参股的加油站应参照本标准进行建设。
1.0.10 依据现行《汽车加油加气站设计与施工规范》GB50156等有关规范、标准和本标准，配套编制了《加油站建设标准设计》，加油站建设应按《加油站建设标准设计》要求进行施工图设计。
1.0.11 加油站建设的可行性研究、立项、设计委托、设计审查、工程招投标、施工管理、工程竣工验收等其他建设管理工作执行中国石油销售公司现行的有关规定。
加油站建设标准
加油站建设标准中国⽯化加油加⽓站建设标准1 范围本标准适⽤于中国⽯化所属加油加⽓站，（含⾃助、半⾃助式加油站，不含⽔上加油站）新建、重建、扩建、改造的设计与施⼯，按本标准执⾏。
2 加油加⽓站建设分类加油加⽓站建设分类：按建设功能可分为加油型、加⽓型、加油加⽓合建型；按地理位置可分为城市型、⾼速公路型、城市环城公路、城市快速道、国、省、县道型、乡镇加油站；按加油加⽓站销量可分为年销量10000吨以上、年销量5000—10000吨、年销量2000—5000吨、年销量2000吨以下（压缩天然⽓按每⽴⽅⽶折合汽油约0.85KG折算）；按建设规模可分为⼤、中、⼩、乡镇型。
说明：1、站房⾯积不包括员⼯值班、餐厅与活动⽤房⾯积，若确需建值班、餐厅、活动与培训⽤房，值班、餐厅⽤房按平均每⼈8-10m2计算，活动与培训⽤房按平均每⼈2m2计算。
2、对位置特殊要求的加油站便利店⾯积，可按便利店控制⾯积上浮10%-20%。
⾼速服务区便利店⾯积控制在80-100 m2左右。
便利店仓库⾯积⼀般控制在8m2-12 m2。
3、应根据节约⽤地的原则，站内⼟地有效⾯积及罩棚⾯积为上限指标，不含进站引道和确保安全距离必需预留的占地，超过本标准应加以说明。
加油加⽓站建设规模划分标准3 总平⾯布置原则站址应选择在车流量较⼤、交通便利的地段。
城区、县城站应靠近城市交通⼲道或汽车进出⽅便的⽀道上；⾼速公路站应选择在服务区出⼝⼀侧；国、省、县道站宜选择在主流车道或⼲道出城⼀侧并依托城镇；乡镇站要依托乡镇并兼顾主要⼲道。
1）站址不宜选在城市⼲道交叉⼝，交叉车流量⼤，红绿指⽰，易导致交通堵塞，⼀般距离交叉⼝80—200m为宜；车辆进、出⼝应分开设置。
道路布置宜按进站车辆正向⾏驶设计。
2）加油站进⼝⽅向视线⼀定要好，尽量避免⼭坡、房屋阻挡可视度。
加油加⽓站的油罐、加油机、通⽓管管⼝与站外建、构筑物之间的距离应符合《汽车加油加⽓站设计与施⼯规范》（GB50156）的要求。
中石化加油站建设新标准(工艺部分)2010版
欧阳文凤
２０１０－０９－２０
2017/4/25 1
建设基本原则
贯彻政策、技术先进
规模合理、节约用地 标识统一、建设标准 保证安全、便于经营 注重环保、防止污染
2017/4/25
2
加油站建设：
总图： 建（构）筑物： 工艺： 电气及仪表： 消防设施及给排水 采暖通风、绿化
48
2017/4/25
油罐进出油管、量油孔、通气管、液位 计等的接合管，均应设在人孔盖上，且量油 孔、液位计的接合管应设在卧式油罐的纵轴 线上。液位计与潜油泵不宜设在同一人孔盖 上。 采用潜泵式工艺流程和油气回收功能的 加油站油罐，人孔法兰厚度不小于20㎜，法 兰盖厚度不小于18㎜，人孔颈钢板厚度不小 于10㎜，且螺栓不小于22颗。
2017/4/25 5
2017/4/25
6
2017/4/25
7
一.站址选择
规模确定：
在城市建成区内不应建一级加油站 位置： 建成区加油站，靠近城市道路，不宜选择在城市 干道的交叉口附近。 周边环境： 水电条件： 市场容量：
8
2017/4/25
2017/4/25
9
2017/4/25
2017/4/25
3
规范性引用文件
《汽车加油加气站设计与施工规范》GB50156) 《建筑结构荷载规范》（GB5009） 《建筑抗震设计规范》（GB50011） 《加油站大气污染物排放标准》（GB20952） 《爆炸和火灾危险环境电力装置设计规范》
（GB50058） 《石油化工剧毒、可燃介质管道工程施工及验收规 范》（SH3501）
20177538加油油气回收系统20177539不受管线长的限制2017754020177541安装管路时必须考虑坡向距离等要求与油罐相连通的进油管通气管横管以及油气回收管均应坡向油罐其坡度不宜小于2水平距离一般不大于30m垂直距离一般不大于4m单机管线一般为40mm单向阀双门底阀2017754220177543加油油气回收系统20177544油气回收加油枪20177545卸油加油油气回收工艺系统20177546卸油加油油气回收工艺管网示意图20177547加油机不得设在室内距离站房不小于5m自封式加油枪流量不应大于60lmin高速公路型的柴油加油机宜选用8090lmin的大流量加油机20177548加油站储罐应采用地下直埋卧式钢罐钢材采用q235a油罐钢板厚度应不小于5mm卧式钢油罐两端封头宜采用一次液压成形且钢板厚度应不小于8mm油罐外表面应采用喷砂除锈到st25级有腐蚀性土壤或地下水较高时储罐表面应做特加强级防腐蚀保护处理其它不低于加强级的防腐蚀保护处理
中石化常用标准规范目录2010
被代替编号
GB/T 3609.1－94 GB/T 3622－83 GB/T3632－95 GB/T 3633－95 GB 3669－83 GB 3670－83 GB 3787－93 GB 3836.1－2000 GB 3836.2－2000 GB 3836.3－2000 GB 3836.4－2000
标准名称
被代替编号
GB/T 1.1－2000 GB/T1.2－2002 GB 90－85 GB 90－85 GB 150－89 GB 151－89 GB 175－99 GB1344－1999 GB12958－1999 GB/T 221－2000 GB/T 228－2002 GB/T 229－94 GB/T230.1－2004 GB 2848－91 GB 3773－93 GB/T 231.1－2002 GB/T 232－1999 GB/T 239－84 GB/T 247－97 GB/T 273.2－98 GB 305－89 GB 311.1－83 GB 324－88 GB/T 699－88 GB 700－88 GB 713－97 GB 6654－96 GB 755－2000 GB 983－85 GB/T 984－85
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺 GB/T 985－88 寸 GB/T 986－88 埋弧焊焊缝坡口的基本型式与尺寸 复合钢的推荐坡口 三相同步电机试验方法 产品几何技术规范（GPS) 表面结构 轮廓法 表面粗糙度参 数及其数值 三相异步电动机试验方法 管道元件DN（公称尺寸）的定义和选用 管道元件PN（公称压力）的定义和选用 耐热钢棒 紧固件标记方法 钢筋混凝土用热轧带肋钢筋 GB/T1029－93 GB/T 1031－95 GB/T 1032－85 GB/T 1047－95 GB 1048－90 GB/T 1221－1992 GB/T 1237－88 GB 1499－98
加油站建设标准2010
word整理版1 总则1.1为了规范中国石油天然气股份有限公司加油站建设，统一形象，扩大品牌效应，提升品牌价值，提高竞争能力；实现快捷高效、以人为本、方便顾客、安全环保、节能减排、合理控制建设成本、合理规划土地、提高土地利用率、提高投资收益；促进加油站建设系列化、规范化、标准化、模块化、信息化，特制定本标准。
1.2加油站的建设应坚持以市场为导向、以服务为宗旨、以经济效益为中心，科学预测销量，合理确定建设类型和规模，优化设计方案。
1.3加油站的建设应适应市场的变化和发展，根据站址、车辆种类、油品品种、销量等，合理规划站内及加油岛的布局和选配设备。
1.4在满足加油的前提下，根据地理位置、周边环境、客户需求等综合情况，合理设置非油品业务和功能。
1.5加油站建设应根据技术发展及实际应用情况，采用新技术、新工艺、新设备、新材料。
1.6加油站建设应严格执行《汽车加油加气站设计与施工规范》GB 50156及国家、行业、地方的相关规定。
1.7依据《汽车加油加气站设计与施工规范》GB 50156等有关标准和《加油站建设标准》，配套编制了《加油站建设标准设计》和《加油站建设定额造价》。
加油站建设应按照《加油站建设标准》、《加油站建设标准设计》和《加油站建设定额造价》的要求进行可行性研究、方案设计、方案审查、施工图设计、施工图审查、施工、检验和验收。
1.8本标准适用于中国石油天然气股份有限公司全资和控股的加油站新建、改扩建及检修项目。
租赁和参股的加油站也应参照本标准进行建设。
1.9本标准由中国石油销售公司负责解释。
2 术语与定义2.1加油站 Automobile gasoline filling station为机动车加注汽油、柴油等车用燃油并提供便利店、洗车和汽车保养、快修、便民餐饮等其他便利性服务的场所。
2.2城市干道站 Urban heavy traffic site是指建在地级以上城市主交通干道旁的加油站。
2.3城市社区站 City Residential site是指建在地级以上城市居住区干道旁的加油站。
加油站工程方案
中国石油天然气股份有限公司工程建设方案1工程内容1.1设计依据、原则、遵循的主要标准和规范1。
1。
1 设计依据1)中国石油天然气股份有限公司《加油站建设标准》（2010版）.2）中国石油天然气股份有限公司《加油站建设标准设计》（2010版）。
3）中国石油加油站管理系统站级部署环境改造技术要求。
4）中国石油加油站管理系统对加油机选型要求。
1。
1。
2遵循的主要标准和规范中国石油河北邢台52加油站加油站设计遵照国家与地方颁布的技术规范、规定进行编制。
遵循的主要标准和规范为：《汽车加油加气站设计与施工规范》 GB50156—2002(2006版）《工业金属管道工程施工及验收规范》金属管道篇 GB50235-97《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98《石油化工设备和管道涂料防腐蚀技术规范》 SH3022-1999《建筑设计防火规范》 GB50016—2006《爆炸和火灾危险环境电力装置设计规范》 GB50058-92《建筑物防雷设计规范》 GB50057—2010（2000版）《加油站大气污染物排放标准》 GB20592-2007《建筑给水排水设计规范》 GB50015—2003（2009年版）《建筑排水硬聚氯乙烯管道工程技术规程》 CJJ/T29－98《建筑给水聚丙烯管道工程技术规范》 GB/T50349-2005《室外给水设计规范》 GB50013-2006《室外排水设计规范》 GB50014-20061.2工程建设方案该站位于位于京港澳高速邢台口西侧，郭守敬大道南侧，土地呈矩形，沿路开口为70m，纵深为48.43m（从建筑红线算起）,从道路中心线退线35m为道路红线，从建筑红线退30m为道路绿线。
净占地面积3390.4m2, 代征地面积3418。
6m2（从路边线至道路绿线）。
加油站南侧及西侧为空地，北侧为郭守敬大道，东侧为空地（拟建洗车服务）。
本站按照地理位置一类加油站，销量Ⅱ级站，根据《加油站建设标准设计》（2010版）,按A档进行装修设计.1。
加油站工艺控制指标
加油站工艺控制指标编制：审核：批准：发布日期：生效日期:有效期：目录1、术语和缩略语 (1)2、基本规定 (2)3、加油设施及工艺 (6)3.1、油罐 (6)3.2、加油机 (8)3.3、工艺管道系统 (8)3.4防渗措施 (12)4、操作规程控制指标 (13)4.1、加油操作 (13)4.2、储油罐液位高度测量操作 (14)4.3、油罐车液面高度测量操作 (15)4.4、储油罐罐底水高测量操作 (15)4.5、油品温度测量操作 (16)4.6、油品密度测量操作 (16)4.7、卸油操作 (17)1. 术语和缩略语加油站：具有储油设施，使用加油机为机动车加注汽油、柴油等车用燃油并可提供其他便利性服务的场所。
站房：用于加油加气站管理、经营和提供其他便利性服务的建筑物。
加油作业区：加油加气站内布置油卸车设施、储油设施、加油机、可燃液体罐车卸车停车位、等设备的区域。
该区域的边界线为设备爆炸危险区域边界线加3m，对柴油设备为设备外缘加3m。
辅助服务区：加油站用地红线范围内加油加气作业区以外的区域。
安全拉断阀：在一定外力作用下自动断开，断开后的两节均具有自密封功能的装置。
该装置安装在加油机的软管上，是防止软管被拉断而发生泄漏事故的专用保护装置。
管道组成件：用于连接或装配管道的元件（包括管子、管件、间门、法兰、垫片、紧固件、接头、耐压软管、过滤器、阻火器等）。
工艺设备：设置在加油加气站内的卸油车接口、油罐、加油机、加气机、等设备的统称。
卸车点：接卸汽车罐车所载油品的固定地点。
埋地油罐：罐顶低于周围4m范围内的地面，并采用直接覆土或罐池充沙方式埋设在地下的卧式油品储罐。
加油岛：用于安装加油机的平台。
汽油设备：为机动车加注汽油而设置的汽油罐（含其通气管）、汽油加油机等固定设备。
柴油设备：为机动车加注柴油而设置的柴油罐（含其通气管）、柴油加油机等固定设备。
卸油油气回收系统：将油罐车向汽油罐卸油时产生的油气密闭回收至油罐车内的系统。
2010库站标准
加油站按地理位置划分为四类。
加油站按销量划分为四级。
加油站按功能划分为两型：单纯型，综合型。
根据加油车辆的外形尺寸，确定加油区的布置。
矩阵式布置时两排岛之间宜采用3 车道，宽度不小于12m。
通过式布置两排岛之间宜采用2 车道，宽度不小于8m。
矩阵式布置时大车加油位柱距宜选择14m～20m，小车位柱距不小于8m。
城市站站房和罩棚宜采用平行道路布置，公路站站房和罩棚宜采用垂直道路布置。
城市站以小车和轻型车加油为主，加油区宜选用矩阵式布置；公路站大车较多，加油区宜选用通过式布置。
高速公路服务区站的占地面积包括服务区占地数值，如果不包括服务区，则占地面积为3000m2～4000m2。
各级便利店面积可适当调整±10%。
一类Ⅰ级加油站如发卡业务量较大，可设发卡间。
城市站加油机不宜超过六台，且宜配置四枪四油品；六枪三油品；六枪三油品与四枪四油品组合；当加油站经营油品数增加时，可设八枪四油品L 型加油机。
为大型车辆加注柴油的柴油加油枪宜采用大流量，且布置在靠近道路一侧；油罐总容量折合成汽油不得超过120m3。
公路站加油机不宜超过8 台（高速公路服务区站不超过10 台），且采用双枪双油品与六枪三油品组合配置，为大型车辆加注柴油的柴油加油枪宜采用大流量。
油罐总容量折合成汽油不得超过180m3。
5000t 以上有加油高峰段的加油站，宜设置自助加油位，优先考虑布置在靠近便利店的加油岛处，便利加油点和高档社区站应全部采用自助加油方式。
加油岛方向宜使加油车辆朝向便利店。
多雨地区，罩棚和站房之间宜搭接或采用遮雨棚相连接。
油罐区分为承重和非承重两种，城市站应采用承重式，公路站宜采用非承重式。
承重罐区宜布置在靠近出口或入口侧，非承重罐区宜布置在站区里侧。
采用承重罐区的加油站，其通气管宜沿站区实体围墙或罩棚支柱敷设；采用非承重罐区的加油站，其通气管宜在罐区内敷设。
油罐采用非承重，设置在站房的左、右或后侧。
密闭卸油点宜设在实体围墙旁或加油岛上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
城市型加油站总平面布置示意图
2017/4/25
19
第二部分 建构筑物
一、主要设施布置
站房、罩棚、油罐、密闭卸油点、通气管、加油 机、加油岛、配电间、锅炉房、围墙 1、 围墙设置 加油站的工艺设施与站外建、构筑物之间的距离 小于或等于25m以及小于或等于表4.0.4至表 4.0.7中的防火距离的1.5倍时，相邻一侧应设置 高度不低于2.2m的非燃烧实体围墙
2017/4/25
30
2017/4/25
31
2017/4/25
32
第三部分 工艺系统
工艺流程
单罐多机 单罐单机 卸油工艺 必须采用 密闭卸油工艺
33
2017/4/25
密闭卸油工艺
油罐必须设置专用进油管道并向下伸至罐内
距罐底0.2m处 用快速接头连接进行卸油 油罐人孔在卸油时要求处于封闭状态
2017/4/25
34
卸油油气回收系统
2017/4/25
35Leabharlann 在传统工艺基础上增设了气相管及对罐车进
行配套设施改动。在通气管上方引出一根气 相管连接至罐车人口接口处，通气管处利用 具有互锁功能的T型三通球阀进行控制。 优点是防止油蒸汽散发，安全、节能、环保
2017/4/25
36
1、罐车上的油气回收管道接口，应装设 手动球阀 2、密闭卸油管道的各操作接口处，应 设快速接头及闷盖 3、卸油管道接口、油气回收管道接口宜 设在地面以上。 4、油罐应设带有高液位报警功能的液 位仪。
2017/4/25 37
加油工艺
潜油泵式加油机加油工艺 自吸式加油机加油工艺 加油油气回收系统
2017/4/25
38
潜油泵式加油机加油工艺
油罐正压出油 耗电少
噪音低
工艺简单
不受油罐液位低的限制
不受管线长的限制
2017/4/25
39
潜 油 泵 加 油 工 艺 图
2017/4/25 20
加油站的工艺设施与站外建、构筑物之间的
距离大于表4.0.4至表4.0.7中的防火距离的 1.5倍，且大于25m时，相邻一侧应设置隔离 墙，隔离墙可为非实体围墙大25m；大于表 中距离1.5倍，设置隔离墙，可为非实体围墙 面向进、出口道路的一例宜设置非实体围墙， 或开敞
48
2017/4/25
油罐进出油管、量油孔、通气管、液位 计等的接合管，均应设在人孔盖上，且量油 孔、液位计的接合管应设在卧式油罐的纵轴 线上。液位计与潜油泵不宜设在同一人孔盖 上。 采用潜泵式工艺流程和油气回收功能的 加油站油罐，人孔法兰厚度不小于20㎜，法 兰盖厚度不小于18㎜，人孔颈钢板厚度不小 于10㎜，且螺栓不小于22颗。
2017/4/25 49
油罐罐体顶部覆土厚度不应小于0.5m 且不大于1.0m。油罐的周围，应回填细砂 或细土，其厚度不应小于0.3m。当油罐受 地下水或雨水作用有上浮的可能时，应采 取防止油罐上浮的抗浮措施 。 油罐应设带有高液位报警功能的液位 计。
2017/4/25
50
通气管
埋地油罐通气管 管口与围墙的距离不小 于3m，当卸油采用油 气回收系统时，通气管 管口与围墙的距离应不 小于2m。 乙醇汽油储罐的通 气管应安装干燥器，干 燥器安装高度为1.2 m1.5 m 。
10
符合规范、满足安全要求
GB50156—2002（2006） 站内平面布置合理改造（满足规范） 增加油气回收 加装HAN防爆阻隔材料 （按照AQ3001执行）
2017/4/25
11
二.总平面布置
功能分为：普通型、加油加气型、综合服务型 区域位置分为：城市型、高速公路型及省、国 道型 建设规模分为：大、中、小型。 功能区域的划分：加油区、油罐区、 营业区、 辅助区4个 合理确定安全距离 满足经营 满足防火距离（4.0.4、5.0.8）
加油站统一标识其高度为1.05m、1.2m或 1.35m 《中国石化加油站形象识别手册》
2017/4/25
25
2017/4/25
26
加油站罩棚宜与站房出入口顶部搭接；站
房屋顶至罩棚顶应设置检修钢梯（铝合金 梯）或活动梯，并应设置供进行罩棚检修 时悬挂安全带的固定装置（宜利用天沟内 壁的上部，每隔3 m左右焊DN50㎜不锈钢 圈，作为安全带挂钩）
2017/4/25 56
2017/4/25
57
液 位 仪 安 装
2017/4/25
58
测量指标和测量功能
测量指标： 材料：不锈钢 探棒信号线接入：本安型 电源：24V 范围：0~3.8m 精度：±0.5mm以下 温度范围：-40 ℃ — 70℃ 温度测量：5个热敏电阻 测量功能： 液位、界位、 温度（5点温度、平均 温度） 连续动态监测 打印报告：库存、进 油 系统警报：溢出、高 低液位
2017/4/25
53
卸油口
2017/4/25
54
3、液位计
磁致伸缩液位仪组成： 磁致伸缩传感杆（波 导管、外管） 电子探头 浮子（永久磁铁） 测温传感器
2017/4/25 55
工作原理
电子头产生一低电流“询问脉冲”，产生沿 波导管向下电流磁场。 浮子沿测量杆随液位上下移动。浮子同时产 生一个磁场。 当电流磁场与浮子磁场相遇，产生“波导扭 矩”脉冲——“返回”脉冲。 根据“询问脉冲”发出开始至检测到“返回” 脉冲的时间——确认浮子位置。
2017/4/25 51
油罐通气管设置
油罐通气管宜集中设置在罐区附近，汽、 柴油罐通气管应分开设置，通气管安装应符 合下列规定： 通气管规格≥DN50，通气管口应高出地 面≥4m，通气管管口应安装阻火器。 沿建筑物的墙（柱）向上敷设的通气管管口， 应高出建筑物的顶面≥1.5m。
2017/4/25 52
2017/4/25 41
自 吸 泵 加 油 工 艺
2017/4/25
42
加油油气回收系统
2017/4/25
43
油气回收加油枪
2017/4/25
44
卸油、加油 油气回收工 艺系统
2017/4/25
45
卸油、加油油 气回收工艺管 网示意图
2017/4/25
46
1、加油机
加油机不得设在室内 距离站房不小于5m 自封式加油枪 流量不应大于60L/min (高速公路型的 柴油加油机宜选用80-90L/min的大流量加 油机)
2017/4/25 12
2017/4/25
13
2017/4/25
14
8 平 2017/4/25 示
车
面
意
布
位 置 图
15
12车位 平面布 置示意 图
2017/4/25
16
典型高速 公路加油 站总平面 布置示意 图
2017/4/25
17
大型加油站 总平面布置 示意图
2017/4/25
18
加油站建设
欧阳文凤
２０１０－０９－２０
2017/4/25 1
建设基本原则
贯彻政策、技术先进
规模合理、节约用地 标识统一、建设标准 保证安全、便于经营 注重环保、防止污染
2017/4/25
2
加油站建设：
总图： 建（构）筑物： 工艺： 电气及仪表： 消防设施及给排水 采暖通风、绿化
2017/4/25 5
2017/4/25
6
2017/4/25
7
一.站址选择
规模确定：
在城市建成区内不应建一级加油站 位置： 建成区加油站，靠近城市道路，不宜选择在城市 干道的交叉口附近。 周边环境： 水电条件： 市场容量：
8
2017/4/25
2017/4/25
9
2017/4/25
2017/4/25
21
2、道路 单车道宽度不应小于3.5m，双车道宽度不
应小于6m 站内的道路转弯半径按行驶车型确定，且 不宜小于9m；道路坡度不应大于6％，且 宜坡向站外；在汽车槽车卸车停车位处， 宜按平坡设计。 站内停车场和道路路面不应采用沥青路面
加油加气站内不应建地下和半地下室
密闭卸油口宜集中设置在罐区附近的箱形加 盖防护体内，卸油口处设置相应品种的标牌。密 闭卸油口集中设置时，快速接头中心距宜0.35m， 其高度应比卸车道高0.3m,油罐车卸油时不应影响 加油车辆通行。 油罐车卸油快速接头宜采用阴阳接头或不同 规格（DN65、DN80）快速接头； 卸油软管、油 气回收软管应采用导静电耐油软管；耐油软管的 公称直径应选用DN50-DN80。
2017/4/25 23
罩棚檐口下距地面高度不应超过表6－1的规定。
表6-1 罩棚檐口高度
单位：m
高速型 国省县道型 大 7 中 6.5 小 6 乡镇型 中 6 小 5
城市型 车道类型 大 檐口高度 7 中 6.5 小 6
大 7
中 7
2017/4/25
24
罩棚立面在交通视线范围，安装中国石化
外，其余应焊接。油罐进油管规格为DN80；自带 泵型加油机出油管宜为DN40，选用潜泵工艺一泵 控制多枪时，宜选用变频泵；潜泵式加油机输油 管线管径应与潜油泵流量相匹配 b)埋地管道的连接应采用焊接方式。有严重腐蚀 的土壤地段直埋管道时，可选用耐油、耐土壤腐 蚀、导静电的复合管材。
。
2017/4/25
2017/4/25
3
规范性引用文件
《汽车加油加气站设计与施工规范》GB50156) 《建筑结构荷载规范》（GB5009） 《建筑抗震设计规范》（GB50011） 《加油站大气污染物排放标准》（GB20952） 《爆炸和火灾危险环境电力装置设计规范》
