NE555时基电路简介

ne555时基电路原理

ne555时基电路原理ne555时基电路是一种基于NE555集成电路的电子电路，它能够产生稳定的时间间隔或频率信号。

NE555是一款经典的定时器集成电路，广泛应用于计时、脉冲生成、频率分频等领域。

本文将介绍ne555时基电路的原理及其应用。

一、ne555时基电路的原理ne555时基电路的核心是NE555集成电路。

NE555集成电路是一款由几个晶体管、电阻和电容器等元件组成的集成电路。

它具有三个主要引脚，分别是GND(地)、VCC(正电源)和OUT(输出)。

其中，GND引脚连接到电路的地线，VCC引脚连接到正电源，OUT引脚用于输出脉冲信号。

NE555集成电路的工作原理如下：当VCC引脚接入正电源时，集成电路内部的比较器开始工作。

比较器会不断比较电容器电压与参考电压之间的大小关系。

当电容器电压超过参考电压时，输出引脚会输出低电平；当电容器电压低于参考电压时，输出引脚会输出高电平。

通过这种方式，NE555集成电路能够产生稳定的时间间隔或频率信号。

二、ne555时基电路的应用1. 计时器：ne555时基电路可用作计时器，通过调节电容器和电阻的值，可以实现不同的计时功能。

例如，在电子钟、定时开关等应用中，ne555时基电路可以精确地控制时间间隔。

2. 脉冲发生器：ne555时基电路可用作脉冲发生器，通过调节电容器和电阻的值，可以产生不同频率和占空比的脉冲信号。

这在通信、测量等领域中非常有用。

3. 频率分频器：ne555时基电路还可用作频率分频器，通过调节电容器和电阻的值，可以将输入信号的频率分频为较低的频率。

这在数字电子设备中常常用到，例如在计数器、时钟电路等应用中。

4. 触发器：ne555时基电路可以作为触发器使用，通过改变电容器和电阻的值，可以实现不同的触发功能。

触发器在数字电路中常常用于存储和传输数据。

5. 脉宽调制：ne555时基电路可用作脉宽调制器，通过改变电容器充放电的时间，可以调节输出信号的脉宽。

NE555详细介绍和引脚图

NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。

NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。

a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。

其延时范围极广，可由几微秒至几小时之久。

2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。

3.其输出端的供给电流大，可直接推动多种自动控制的负载。

4.它的计时精确度高、温度稳定度佳，且价格便宜。

b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。

触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。

Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。

周期的结束输出回到O伏左右的低电位。

于高电位时的最大输出电流大约200 mA 。

Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。

它通常被接到正电源或忽略不用。

555时基集成电路原理及应用

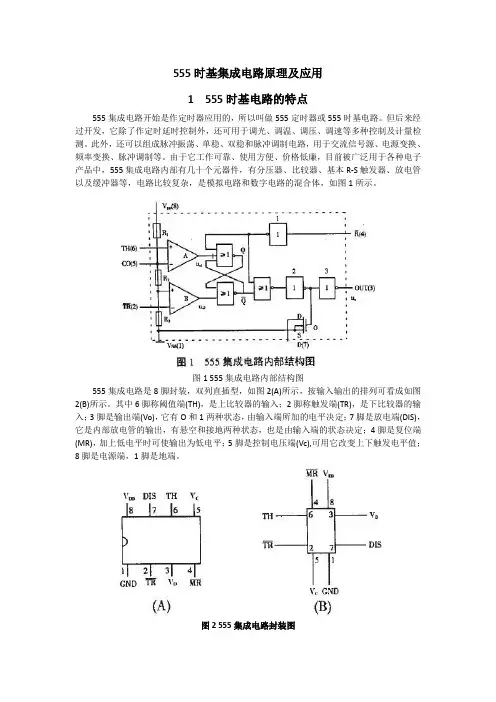

555时基集成电路原理及应用1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。

图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS 端悬空。

另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。

这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD 是高电平1，<1/3VDD是低电平0。

NE555时基集成电路

NE555时基集成电路预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制NE555时基集成电路在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图形，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

下面将分别介绍这三类电路。

图：555内部原理图一、单稳类电路555的单稳工作方式，它可分为3种。

见图示第一种（图一）是人工启动单稳，又因为定时电阻定时电阻位置不同分为2个不同的单元，并分别以 1.1.1和 1.1.2为代号。

他们输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第二种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第三种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1;使用晶体管、运算放大器等辅助器件的电路为1.3.2。

二、双稳类电路这里我们对555双稳电路工作方式进行总结、归纳。

555双稳电路可分为2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）两个单元。

单端比较器（2.1.2）可以是6端固定，2端输入；也可是2端固定，6端输入。

第二种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阈值电压的（2.2.2）共两个单元电路。

完整版NE555中文资料

NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。

采用DIP8、S0P8封装形式。

主要特点：关闭时间小于2 S o最大工作频率大于500kHz。

定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。

输出电流大，200mA （可提供或灌入）。

占空比可调。

可同TTL电路相接。

温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。

延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀由高跳变到低而延迟的电路。

ne555定时器引脚图及功能

ne555定时器引脚图及功能555定时器又称时基电路。

555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。

双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。

555 定时器的功能主要由两个比较器决定。

两个比较器的输出电压控制RS 触发器和放电管的状态。

在电源与地之间加上电压，当 5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。

若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。

如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为低电平。

它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。

2脚：低触发端TR。

3脚：输出端V o4脚：是直接清零端。

当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。

5脚：VC为控制电压端。

若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。

6脚：高触发端TH。

7脚：放电端。

该端与放电管集电极相连，用做定时器时电容的放电。

8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。

一般用5V。

在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为低电平的情况下，555时基电路的功能表如表1示。

表1 ：555定时器的功能表555定时器内部功能结构分析555 定时器的内部电路框图如图所示。

它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。

(完整版)NE555中文资料.docx

NE555 中文资料通用时基电路NE555P概述：封装外形图NE555P 是一块通用时基电路，电路包含24 个晶体管， 2个二极管和17 个电阻，组成阈值比较器，触发比较器，RS触发器，复位输入，放电和输出等 6 部分。

采用 DIP8 、 SOP8 封装形式。

主要特点：关闭时间小于 2 S。

最大工作频率大于500kHz。

定时可从微秒级至小时级（由外接电阻电容精确控制）。

可工作于振荡方式或单稳态方式。

输出电流大， 200mA （可提供或灌入）。

占空比可调。

可同 TTL 电路相接。

温度稳定性好，0.005%/ ℃功能框图Vc c 85 K阈值控制电压触发6+R75-放电5 K Q+3输出S2-5K复位41地极限值（绝对最大额定值，若无其它规定，Tamb=25℃）参数名称符号数值单位最小最大电源电压Vcc16V 放电电流I 7200mA 功耗P D600mW 工作环境温度Tamb070℃贮存温度Tstg-65150℃电特性（若无其它规定，Vcc=5~15V ， Tamb=25℃）特性符号测试条件规范值单最小典型最大位静态功耗电流Icc Vcc=15V ， R L =1015mA 触发电压V TR Vcc=15V 4.55 5.6V 触发电流I TR Vcc=15V0.52A 阈值电流I TH Vcc=15V0.10.25A 控制电压Vc Vcc=15V91011V输出电压Vo Vcc=15V ， 50mA 灌入0.42V Vcc=15V ， 50mA 提供1213.313.5参考参数参数符号测试条件规范单位最大输出电流I omax Vcc=15V200mA 复位电压V R Vcc=15V0.4V 复位电流I R Vcc=15V0.5mA 最高振荡频率 f max Vcc=15V300kHz输出上升时间tL300ns Vcc=15V ， C =15pF时间误差 *f Vcc=15V3%时间误差温度漂移 *f0.01%/℃fVcc=15VT时间误差电压漂移f0.5%/V fVcc=5V~15VVcc注： * 指外部 RC 回路漂移不计入时间参数。

NE555的详细介绍和引脚图

NE555‎的历史介绍‎NE555‎(Timer‎IC)大约在19‎71年由S‎i gnet‎i cs Corpo‎r atio‎n发布，在当时是唯‎一非常快速‎且商业化的‎T imer‎IC，在往后的3‎0年来非常‎普遍被使用‎，且延伸出许‎多的应用电‎路，尽‎C M OS技‎术版本的T‎i mer IC如MO‎T OROL‎A的MC1‎455已被‎大量的使用‎，但原规格的‎N E555‎依管近年來然正常的‎在市场上供‎应，尽管新版I‎C在功能上‎有部份的改‎善，但其脚位劲‎能并没变化‎，所以到目前‎都可直接的‎代用。

NE555‎是属于55‎5系列的计‎时IC的其‎中的一种型‎号，555系列‎I C的接脚‎功能及运用‎都是相容的‎，只是型号不‎同的因其价‎格不同其稳‎定度、省电、可产生的振‎荡频率也不‎大相同；而555是‎一个用途很‎广且相当普‎遍的计时I‎C，只需少数的‎电阻和电容‎，便可产生数‎位电路所需‎的各种不同‎频率的脉波‎讯号。

a. NE555‎的特点有：1.只需简单的‎电阻器、电容器，即可完成特‎定的振荡延‎时作用。

其延时范围‎极广，可由几微秒‎至几小时之‎久。

2.它的操作电‎源范围极大‎，可与TTL‎，CMOS等‎逻辑闸配合‎，也就是它的‎输出准位及‎输入触发准‎位，均能与这些‎逻辑系列的‎高、低态组合。

3.其输出端的‎供给电流大‎，可直接推动‎多种自动控‎制的负载。

4.它的计时精‎确度高、温度稳定度‎佳，且价格便宜‎。

b. NE555‎引脚位配置‎说明下：NE555‎接脚图ne555‎的结构图Pin 1 (接地) -地线(或共同接地‎)，通常被连接‎到电路共同‎接地。

Pin 2 (触发点) -这个脚位是‎触发NE5‎55使其启‎动它的时间‎周期。

触发信号上‎缘电压须大‎于2/3 VCC，下缘须低于‎1/3 VCC 。

Pin 3 (输出) -当时间周期‎开始555‎的输出输出‎脚位，移至比电源‎电压少1.7伏的高电‎位。

555时基电路

555时基电路
“555时基电路”是一种廉价、多功能的单片集成电路，它可以提供脉冲宽度调制（PWM）、计时和电平触发功能，且具有自动重置和高输出放大能力，被广泛应用于各种电子系统中。

555时基电路是由National Semiconductor公司于1970年开发的，一般来说，它具有8个引脚，工作电压通常为4.5-15V。

它可以将一个低电平输入信号转换为一个高电平输出信号，也可以将一个高电平输入信号转换为一个低电平输出信号，这取决于时基电路芯片的设计和使用情况。

555时基电路通常由三个部分组成：计数器、时间器和比较器。

计数器由称为RST的复位端口和称为TRIG的触发端口共同构成，当触发端口收到一个低电平输入信号时，计数器就会开始计数；时间器由称为THR的阈值端口和称为CTL的控制端口共同构成，当计数器计数到设定阈值时，时间器就会将一个低电平输出信号发出；比较器由称为DIS的禁止端口、称为OUT的输出端口和称为GND的接地端口共同构成，当时间器发出低电平输出信号时，比较器就会将一个高电平输出信号发出。

此外，555时基电路还具有一些其他功能，如可以使用外部电路调节输出信号的占空比，也可以使用外部电路实现脉冲宽度调制（PWM），还可以用于实现计时功能。

总而言之，555时基电路是一种非常灵活、实用、易于使用的单片集成电路，它可以提供计数、脉冲宽度调制（PWM）、计时和电平触发功能，因此在电子工程领域得到了广泛的应用。

ne555电路公式

ne555电路公式（原创实用版）目录1.NE555 电路简介2.NE555 电路公式3.NE555 电路应用正文【NE555 电路简介】E555 是一款常用的模拟 IC，也被称为 555 定时器。

它是一种多用途的单稳态触发器，具有多种工作模式，如 astable（无稳态），monostable （单稳态）和 bistable（双稳态）。

NE555 广泛用于各种电子设备和电路设计中，如定时、振荡、脉冲发生、限幅、比较等。

【NE555 电路公式】E555 电路的公式包括以下参数：1.输入电阻 Ri：输入端对地电阻，一般约为 100MΩ。

2.输出电阻 Ro：输出端对地电阻，一般约为 50Ω。

3.电流 Io：输出电流，最大值为 200mA。

4.电源电压 Vcc：一般在 4.5V 至 16V 之间，但建议使用 8V 至18V。

5.阈值电压 Vth：触发器输入端的阈值电压，一般约为 1/3Vcc。

E555 的工作状态主要取决于两个比较器，一个是输入端与阈值电压的比较，另一个是输出端与阈值电压的比较。

当输入端电压超过阈值电压时，输出端会切换到高电平；当输入端电压低于阈值电压时，输出端会切换到低电平。

【NE555 电路应用】E555 电路被广泛应用于各种电子设备和电路设计中，以下是一些常见的应用：1.定时器：NE555 可以配置为单稳态触发器，用于产生固定时间间隔的脉冲信号。

2.振荡器：NE555 可以配置为无稳态触发器，用于产生一定频率的振荡信号。

3.脉冲发生器：NE555 可以配置为单稳态触发器，用于产生一定宽度的脉冲信号。

4.限幅器：NE555 可以配置为双稳态触发器，用于限制信号的幅值。

5.比较器：NE555 可以配置为双稳态触发器，用于比较两个输入信号的大小。

一、NE555时基电路简介
555定时器是一种将模拟功能和逻辑功能结合在
同一块芯片上的集成电路，8脚封装。

最初由美国SIGNETICS公司在1972推出投放市场,
很快得到广泛应用，也因为应用广泛，许多其它公司
也推出了功能一样的类似型号。

此芯片内使用了3个精度较高的5K分压电阻，型号
由此而得名。

NE555是双极性器件的集成电路，内含2个555电路的型号为NE556，为14脚。

另有CMOS工艺的7555和7556。

NE555电压使用范围为4.5V - 18V.7555则为3V - 15V。

引脚图方框图
内部电路图
二、NE555时基电路主要有3种基本应用
1。

多谐振荡器
高电平时间：T1=0.693(R1+R2)C
低电平时间：T2=0.693R2C
振荡周期：T=0.693(R1+2R2)C
C2为抗干扰电容,一般取0.1uF-0.01uF,要求不高也可不用。

2。

单稳态触发器3。

RS触发器，通电后输出为高，按S1输出为延时时间：T=1.1RC秒低，按S输出为高，6 7可连接。

555时基电路原理

555时基电路原理1 555时基电路的基本概念555时基电路是一种功能强大的集成电路，由美国电子元器件公司（NEC）设计，可用于各种计时、控制和调制应用中。

由于其简单、稳定、成本低廉等优点，555时基电路在电子工程、自动控制和通信领域等广泛应用。

2 555时基电路的组成555时基电路由两部分组成，一是控制器，二是比较器。

控制器和比较器是最基本的元件，也可以称之为基本电路，它们可以完成时间延迟、分频、方波产生和脉冲宽度调制等功能。

3 555时基电路的工作原理555时基电路的工作原理相当简单，具体如下：首先，将外部电源与定时电容连接，当555时基电路接通时，会将电容充电至2/3电源电压，此时555时基电路输出高电平（通常为Vcc）。

接着，电容开始放电，当电容电压下降到1/3电源电压时，555时基电路输出低电平（通常为0V）。

此时，电容开始重新充电，不断循环，从而形成一个稳定的方波信号。

此时的输出频率取决于电容和电阻的数值。

4 555时基电路的应用举例由于555时基电路具有可靠性高、调制灵活、成本低等优点，因此在实际应用中也有广泛的应用，例如：（1）作为振荡电路，用于产生脉冲信号、方波信号及时钟信号；（2）作为稳压源，用于产生稳定的直流电压；（3）作为触发器，用于电子闹钟、定时器等应用中；（4）作为调制器，用于频率调制、脉宽调制、幅度调制等应用中。

5 555时基电路的改进随着科学技术的不断进步，人们对电子元器件的性能和功能要求也越来越高。

因此，在应用过程中，人们对原有的555时基电路进行了改进和升级，例如：（1）增加电流驱动能力，提高工作效率和速度；（2）降低耗能，提高使用寿命和可靠性；（3）增加数字控制功能，使得芯片可以与其他数字电路进行联接。

6 总结总之，555时基电路是一种非常重要的集成电路，具有广泛的应用场景和丰富的功能特点。

在今后的工作和研究中，相信会有更多的人会对其进行深入的研究和应用。

（完整版）NE555中文资料

（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。

采⽤DIP8、SOP8封装形式。

主要特点：关闭时间⼩于2 S。

最⼤⼯作频率⼤于500kHz。

定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。

可⼯作于振荡⽅式或单稳态⽅式。

输出电流⼤，200mA（可提供或灌⼊）。

占空⽐可调。

可同TTL电路相接。

温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。

应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。

当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。

6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。

3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。

4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。

ne555电路工作原理

ne555电路工作原理
555定时器（NE555）是一种常用的集成电路，广泛应用于电
子设备中的计时、脉冲生成和频率分频等功能。

它由比较器、RS触发器和输出级组成，主要通过改变电阻和电容的值来实
现不同的定时。

工作原理如下：当RESET端接收到低电平信号时（一般为
0V），定时器处于初始状态。

然后，根据控制电路的信号情况，555定时器可以工作在单稳态触发模式（Monostable mode）或者多谐振脉冲模式（Astable mode）。

在单稳态触发模式下，当TRIGGER端接收到一个低电平脉冲时，定时器的输出端会产生一个设定时间长度的高电平脉冲。

当TRIGGER端恢复高电平时，输出端会返回到低电平状态。

而在多谐振脉冲模式下，将RESET端拉高，并通过电阻和电
容对THRESHOLD和DISCHARGE端进行连接，使其形成一
个反馈环路。

当THRESHOLD端电压高于2/3 VCC时，输出
端产生低电平，当DISCHARGE端电压低于1/3 VCC时，输
出端产生高电平。

这样就形成了一个周期性的方波信号，其中高电平时间和低电平时间可以根据电容和电阻的值进行调节。

总结起来，555定时器根据输入电平的变化，控制输出端的高
低电平。

通过改变电容和电阻的值，可以实现不同的定时功能。

时基电路NE555简介

时基电路NE555
NE555是一块时基集成电路，它可以构成多谐振荡器、单稳态触发器、施密特触发器等，是一块用途广泛的集成电路。

NE555集成电路管脚如图1，内部等效电路如图2。

图1 图2
NE555引脚功能简介：
1脚：公共地端为负极。

2脚：低触发端TRIG，低于1／3电源电压时即导通。

3脚：输出端OUT，电流可达200mA。

4脚：强制复位端RESET，不用时可与电源正极相连或悬空。

5脚：用来调节比较器的基准电压，简称控制端CONT，不用时可悬空，或通过0.01μF电容器接地。

6脚：高触发端THRES，也称阈值端，高于2/3电源电压时即截止。

7脚：放电端DISCH。

8脚：电源正极VDD。

555时基电路

555时基电路实验说明：555定时电路是模拟—数字混合式集成电路。

555定时电路分为双极型和CMOS两种，其结构和原理基本相同。

从结构上看，555定时电路由2个比较器、1个基本RS触发器、1个反相缓冲器、1个三极管管和3个5kΩ电阻组成分压器组成，因此命名555定时电路。

NE556为双时基电路，管脚图如下：四、实验内容及步骤1.利用NE556构成多谐振荡器按原理图接线，用双踪示波器观察输出波形2.利用NE556构成单稳态触发器电路按原理图接线，用双踪示波器观察输出波形制作的D类放大器时基集成电路NE555应用老铎D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

制作的D类放大器时基集成电路NE555应用，输出的音质和L 、C3有很大关系。

我们知道D类放大器具有体积小、效率高的特点。

这里介绍一个用555电路制作的简易D类放大器。

它是利用555电路构成一个可控的多谐振荡器，音频信号输入到控制端得到调宽脉冲信号（如图），基本能满足一般的听音要求。

由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器，占空比为50%，控制端5脚输入音频信号，3脚便得到脉宽与输入信号幅值成正比的脉冲信号，经L、C3接调、滤波后推动扬声器。

时基集成电路555并不是一种通用型的集成电路，但它却可以组成上百种实用的电路，可谓变化无穷，故深受人们的欢迎。

555时基电路具有以下几个特点：（1）555时基电路，是一种将模拟电路和数字电路巧妙结合在一起的电路；（2）555时基电路可以采用4．5～15V的单独电源，也可以和其它的运算放大器和TTL电路共用电源；（3）一个单独的555时基电路，可以提供近15分钟的较准确的定时时间；（4）555时基电路具有一定的输出功率，最大输出电流达200mA，可直接驱动继电器、小电动机、指示灯及喇叭等负载。

ne555工作原理介绍

NE555工作原理介绍NE555是一种经典的定时集成电路。

它由内部比较器、RS触发器、输出级驱动器和电压基准电路组成。

通过外部连接电阻和电容，NE555可以产生不同的脉冲波形。

本文将介绍NE555的工作原理。

NE555的基本结构NE555有8个引脚，其中常用的引脚包括1，2，3，4，6，7。

NE555可工作在三种不同的模式，包括单稳态、双稳态和柱稳态。

在这些模式下，NE555可以实现不同的功能，如脉冲发生器、脉冲宽度调节器等。

NE555的工作原理NE555的工作原理基于内部电路实现的定时器功能。

当NE555上电后，内部比较器开始比较电压的高低。

如果电压高于一定阈值，NE555的输出电平将翻转。

当电压低于另一个阈值时，输出电平再次翻转，如此往复。

通过外部接入不同的电阻和电容，可以调整NE555的稳态时间和脉冲宽度。

NE555内部定时器的频率可根据外部电阻和电容的数值精确调节。

NE555的输出端可以驱动各种逻辑电路或控制器。

NE555的应用领域由于NE555的简单、稳定和可靠性能，它在各种领域得到广泛应用。

NE555常用于脉冲发生器、时序控制、脉冲宽度调节等应用中。

此外，NE555还在音频电路、电源开关、LED闪烁器等领域有着重要作用。

结论NE555作为一种经典的定时集成电路，其工作原理简单、稳定，应用广泛。

通过外部元器件的组合配置，NE555可以实现多种功能。

掌握NE555的工作原理，对于电子工程师和爱好者来说是必备的知识。

上述便是NE555的工作原理介绍，希望对读者有所帮助。

555时基电路简单介绍

555时基电路是一种将模拟功能与逻辑功能巧妙结合在同一硅片上的组合集成电路。

它设计新颖，构思奇巧，用途广泛，备受电子专业设计人员和电子爱好者的青睐，人们将其戏称为伟大的小IC。

1972年，美国西格尼蒂克斯公司(Signetics)研制出Tmer NE555双极型时基电路，设计原意是用来取代体积大,定时精度差的热延迟继电器等机械式延迟器。

但该器件投放市场后，人们发现这种电路的应用远远超出原设计的使用范围，用途之广几乎遍及电子应用的各个领域，需求量极大。

美国各大公司相继仿制这种电路 1974年西格尼蒂克斯公司又在同一基片上将两个双极型555单元集成在一起，取名为NF556。

1978年美国英特锡尔公司(Intelsil)研制成功CMOS型时基电路ICM555 1CM556,后来又推出将四个时基电路集成在一个芯片上的四时基电路558 由于采用CMOS型工艺和高度集成，使时基电路的应用从民用扩展到火箭、导弹,卫星,航天等高科技领域。

在这期间，日本、西欧等各大公司和厂家也竞相仿制、生产。

尽管世界各大半导体或器件公司、厂家都在生产各自型号的555／556时基电路，但其内部电路大同小异，且都具有相同的引出功能端。

图中示出了美国无线电公司生产的CA555时基电路的内部等效电路图。

b)NE555为8脚时基集成电路，
各脚主要功能（集成块图在下面）
1地 GND
2触发
3输出
4复位
5控制电压
6门限(阈值）
7放电
8电源电压Vcc。

简述555时基电路的功能

简述555时基电路的功能555时基电路是一种集成电路，由双稳态多谐振荡器、比较器和放大器组成。

它的主要功能是产生各种不同的脉冲信号和定时信号，广泛应用于计时、闪光灯、音乐合成、遥控器等领域。

一、555时基电路的原理1. 双稳态多谐振荡器555芯片中的双稳态多谐振荡器是其核心部分。

当输入电压超过阈值电平时，输出为高电平；当输入电压低于触发电平时，输出为低电平。

这使得芯片能够在两个状态之间进行切换，并产生周期性的脉冲信号。

2. 比较器和放大器555芯片中的比较器和放大器用于检测输入信号与阈值之间的差异，并将其转换为输出信号。

比较器将输入信号与参考电压进行比较，并产生高或低的数字输出信号。

放大器用于增强比较后得到的信号以便更好地控制输出。

二、555时基电路的应用1. 计时555时基电路可以用作计时器或定时开关。

通过调整元件参数，可以产生不同的时间延迟，从几微秒到数小时不等。

它可以用于定时器、闹钟、计数器等应用。

2. 闪光灯555时基电路可以用来控制摄影中的闪光灯。

通过调整元件参数和输入信号，可以产生不同的脉冲宽度和频率，从而控制闪光灯的亮度和持续时间。

3. 音乐合成555时基电路可以用于音乐合成。

通过将输入信号与输出信号相结合，可以产生各种不同的音调和节奏。

这种技术被广泛应用于电子琴、合成器和其他音乐设备中。

4. 遥控器555时基电路可以用来制作遥控器。

通过设置特定的频率和编码方式，可以将信号发送到接收器以控制设备的操作。

这种技术被广泛应用于家庭娱乐系统、汽车安全系统和其他遥控设备中。

三、555时基电路的优点1. 稳定性高555芯片具有很高的稳定性，能够在广泛的工作温度范围内保持一致性。

2. 简单易用555芯片非常容易使用，并且在设计过程中需要的元件数量较少，因此可以减少成本和复杂性。

3. 可靠性高555芯片具有很高的可靠性，能够在长时间内保持稳定的工作状态。

四、555时基电路的缺点1. 精度有限555芯片在一定程度上受到元件参数和工作温度的影响，因此其精度有限。

高中课件：NE555时基电路功能介绍

2、555振荡电路(无稳电路)：由555定时器构成的多谐振荡器如图a所示，其工作波形见图b。接通电源后，电源Vcc 通过R1和R2对电容C充电，当Uc<Vcc/3 时，振荡器输出高电平，放电管截止。当 Uc充电到≥2 Vcc /3后，振荡器输出Vo翻转成低电平，此时放电管导通，使放电端接地，电容C通过R2对地放电，使Uc下降。当Uc下降到<Vcc/3后，振荡器输出又翻转成高电平，此时放电管又截止，使放电端不接地，电源Vcc通过R1和R2又对电容C 充电，又使Uc从Vcc/3上升到2Vcc /3，振荡器又发生翻转，如此周而复始，从而在输出端Uo得到连续变化的振荡脉冲波形。脉冲宽度TL≈0.7R2C，由电容C放电时间决定；TH=0.7(R1+R2)C，由电容C充电时间决定，脉冲周期T≈TH+TL。
6、NE555引脚图功能配置：1脚为地；2脚为触发输入端；3脚为输出端，输出的电平状态受触发器F/F控制，而触发器受比较器B的 6脚(同相端)和比较器A的2脚（反相端）的控制；4脚是复位端，当 4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。5脚是控制端；6脚和2脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于Vcc/3，此时3脚输出高电平。6脚
第14讲 NE555时基电路功能介绍
第一节 555电路简介
集成定时器555电路(见图)，是一种数字、模拟混合型的中规模集成电路，应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路，由于内部电压标准使用了三个5K 电阻，故取名555电路。NE555是属于555系列的计时IC的其中的一种型号，555系列IC 的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
