单路继电器模块说明书
AMS产品简介

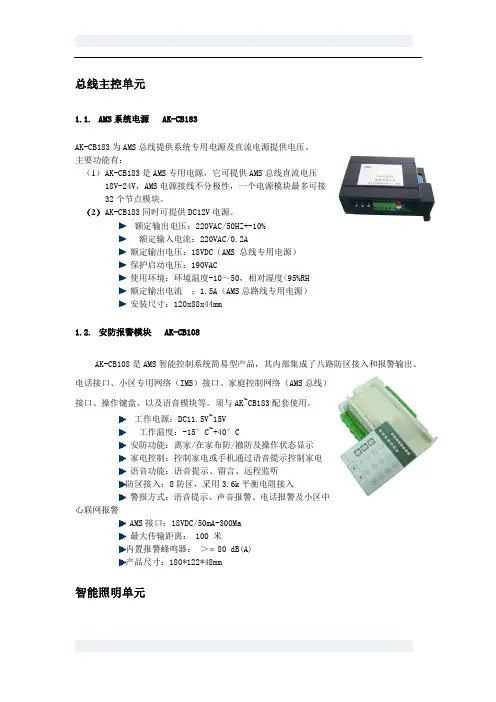

总线主控单元1.1.AMS系统电源 AK-CB183AK-CB183为AMS总线提供系统专用电源及直流电源提供电压。
主要功能有：（1）A K-CB183是AMS专用电源，它可提供AMS总线直流电压18V-24V，AMS电源接线不分极性，一个电源模块最多可接32个节点模块。
（2）A K-CB183同时可提供DC12V电源。
额定输出电压：220VAC/50HZ+-10%额定输入电流：220VAC/0.2A额定输出电压：18VDC（AMS 总线专用电源）保护启动电压：190VAC使用环境：环境温度-10～50，相对湿度<95%RH额定输出电流：1.5A（AMS总路线专用电源）安装尺寸：120x88x44mm1.2.安防报警模块 AK-CB108AK-CB108是AMS智能控制系统简易型产品，其内部集成了八路防区接入和报警输出、电话接口、小区专用网络（IMS）接口、家庭控制网络（AMS总线）接口、操作键盘、以及语音模块等。
须与AK~CB183配套使用。
工作电源：DC11.5V~15V工作温度：-15°C~+40°C安防功能：离家/在家布防/撤防及操作状态显示家电控制：控制家电或手机通过语音提示控制家电语音功能：语音提示、留言、远程监听防区接入：8防区，采用3.6k平衡电阻接入警报方式：语音提示、声音报警、电话报警及小区中心联网报警AMS接口：18VDC/50mA-300Ma最大传输距离： 100 米内置报警蜂鸣器：＞﹦80 dB(A)产品尺寸：180*122*48mm智能照明单元1.3.暗盒调光模块 AK-AH021+AK-AH021+是AMS总线系统兼容使用的灯光控制模块，可以接一路可以调光灯具或照明回路，模块主要用于大楼层中控制大功率设备,智能模式可编程。
AMS总线接口可与它层联网及中心软件控制。
总线电压:AMS18V 静态35mA，动态40Ma总线接口:RVVP4 x0.5控制电压:220V/50HZ开关输出:单路调光，1200W调光级数:256级电子调节安装尺寸:53.5x53.5x26mm安装方法：壁挂或盒装1.4.单路开关模块 AK-C(M、A、O)051AK-CM051是AMS总线系统兼容使用的灯光控制模块，可以接一路灯具或照明回路，一路开关切换控制。
GYJ-0071_单路输入输出可编程485控制模块产品使用手册

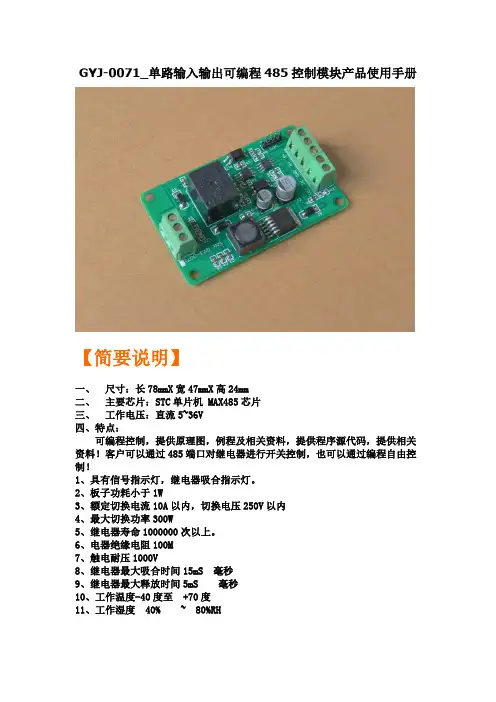

GYJ-0071_单路输入输出可编程485控制模块产品使用手册【简要说明】一、尺寸：长78mmX宽47mmX高24mm二、主要芯片：STC单片机 MAX485芯片三、工作电压：直流5~36V四、特点：可编程控制，提供原理图，例程及相关资料，提供程序源代码，提供相关资料！客户可以通过485端口对继电器进行开关控制，也可以通过编程自由控制！1、具有信号指示灯，继电器吸合指示灯。
2、板子功耗小于1W3、额定切换电流10A以内，切换电压250V以内4、最大切换功率300W5、继电器寿命1000000次以上。
6、电器绝缘电阻100M7、触电耐压1000V8、继电器最大吸合时间15mS 毫秒9、继电器最大释放时间5mS 毫秒10、工作温度-40度至+70度11、工作湿度40% ~ 80%RH适用场合：远程通信控制，可编程控制，输入输出控制，仪器仪表监控。
12、使用说明：【标注说明】【接线说明】【应用举例下载线连接图同时可以TTL控制】【应用举例485接线图】【实用接线】【通信协议（字符控制协议）】购买后提供源代码单片机与PC机采用485通讯，波特率默认为9600.单片机接收PC机发送的ASC||数据码表如下：01、开关继电器：PC发送'A'；继电器吸合发送'a' 继电器断开02、输出状态查询：PC发送B；单片机返回输出状态‘C’表示继电器开‘c’表示继电器关;03、输入状态查询：PC发送b；单片机有输入返回输入状态‘D’无输入返回‘d’表示关;04、继电器状态取反：PC发送E 继电器状态取反【通信协议（仿mod bus控制协议）】购买后提供源代码波特率9600通讯协议格式如下：发送十六进制协议启始位地址位功能位数据位结束位控制AA 00~FF 00~09 00~FF BB解释第一个数据第二个数据第三个数据第四个数据最后一个数据功能1：改变板子地址举例:更改地址：（发货默认地址00）注意：多个板子并联使用时需要不同地址协议启始位地址位功能位数据位结束位控制AA 00 01 01 BB解释开始数据向00地址发送改变地址将地址改成01 数据结束功能2：打开继电器举例:打开第一块板子的继电器协议启始位地址位功能位数据位结束位控制AA 00 02 01 BB解释开始数据向00地址发送打开功能打开继电器数据结束功能3：关闭继电器举例:关闭第二路板子的继电器协议启始位地址位功能位数据位结束位解释开始数据向01地址发送关闭功能关闭继电器数据结束功能4：打开某块板子的所有继电器（单路继电器模块的这个功能码和功能2一样）举例:打开第一块板子的全部继电器协议启始位地址位功能位数据位结束位控制AA 00 04 FF BB解释开始数据向00地址发送打开所有功能打开所有继电器数据结束功能5：关闭某块板子的所有继电器（单路继电器模块的这个功能码和功能3一样）举例:关闭第三块板子的全部继电器协议启始位地址位功能位数据位结束位控制AA 02 05 00 BB解释开始数据向02地址发送关闭所有功能关闭所有继电器数据结束功能6：查询继电器状态举例:查询第一块板子继电器状态协议启始位地址位功能位数据位结束位控制AA 00 06 01 BB解释开始数据向00地址发送查询功能查询继电器数据结束查询返回信息分析继电器关闭返回值（关闭返回00）协议启始位地址位功能位数据位结束位控制AA 00 07 00 BB解释开始数据00地址返回返回功能继电器状态关闭数据结束查询返回信息分析继电器打开返回值（打开返回FF）协议启始位地址位功能位数据位结束位控制AA 00 07 FF BB解释开始数据00地址返回返回功能继电器状态打开数据结束功能7：查询输入状态举例:查询第一块板子的输入状态协议启始位地址位功能位数据位结束位控制AA 00 08 01 BB解释开始数据向00地址发送查询功能查询输入数据结束查询返回信息分析输入返回值（关闭返回00）协议启始位地址位功能位数据位结束位解释开始数据00地址返回返回功能输入状态关闭数据结束查询返回信息分析输入返回值（打开返回01）协议启始位地址位功能位数据位结束位控制AA 00 09 FF BB解释开始数据00地址返回返回功能输入状态打开数据结束板子地址清零控制(用于地址不清晰或者忘记，在485总线下禁止操作，只可对其单独清零) 协议启始位地址位功能位数据位结束位控制AA 00 00 00 BB解释开始数据00 地址清零数据结束【原理图】【尺寸图】#include "main.h"#include "init.h"#define ENABLE_IAP 0x83 //系统工作时钟<12MHz 时，对IAP_CONTR 寄存器设置此值#define CMD_IDLE 0#define CMD_READ 1#define CMD_PROGRAM 2#define CMD_ERASE 3#define ENABLE_IAP 0x83//SYSCLK<12MH#define IAP_ADDRESS 0x0000 //存储地址uint8 add; //掉电保持485的地址uint8 j=0;uint8 dat=0X00;bit flag_zx=0;uint8 sendPosi=0; //发送缓冲区指针uint8 receCount=0; //接收缓冲区指针uint8 sendCount=0; //需要发送数据个数uint8 receTimeOut=0; //通讯超时值uint8 byteCount=5; //发送个数uint8 sendBuf[10]; //发送缓冲区uint8 receBuf[10]; //接收缓冲区/********************************************************************定义数据类型*********************************************************************/ uint8 TBUF,RBUF;uint8 TDAT,RDAT;uint8 TCNT,RCNT;uint8 TBIT,RBIT;bit TING,RING;bit TEND,REND;bit bz1=0;uint8 t,r,ii; //定义数据类型uint8 but[16]; //数据存储数组/********************************************************************定义ISP/IAP／EEPROM 命令*********************************************************************/void IapIdle();//禁用ISP/IAP／EEPROM functionmake 单片机在一安全状态uint8 IapReadByte(uint16 addr);//读数据void IapProgramByte(uint16 addr, uint8 dat);//写数据void IapEraseSector(uint16 addr);//擦除数据void delay()//延时程序{uint8 m,n,s;for(m=100;m>0;m--)for(n=200;n>0;n--)for(s=248;s>0;s--);}void delay1()//延时程序{uint8 m,n,s;for(m=10;m>0;m--)for(n=20;n>0;n--)for(s=148;s>0;s--);}/****************发送函数*********************/void send1(){sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x10;sendBuf[3]=0xff;sendBuf[4]=0xbb;}/****************发送函数*********************/void senduart2(){ RS485_DIR=1;for(ii=0;ii<5;ii++){if(TEND) //允许发送{TEND=0;TBUF=sendBuf[t++&0x0F];TING=1;}while(!TEND);}t=0;RS485_DIR=0;}/*****************清空发送缓冲区*************************/void clear_receBuf(){uint8 i;for(i=0;i<5;i++){receBuf[i]=0;}}void main(){delay();clear_receBuf();add= IapReadByte(0x01);//读取存储的值if(add==0xff)add=0x00;ConfigUART1();TR0=1;EA=1;// TEND=0;// REND=0;while(1){if((IN1==0)&&(bz1==0)){delay1();if(IN1==0){bz1=1;send1();senduart2();clear_receBuf();OUT1 =0;}}if((IN1==1)&&(bz1==1)){bz1=0;OUT1=1;}if(REND) //如果有接收{REND=0; //接收标志清零receBuf[r++&0x0F]=RBUF; //把接受的数据存储到BUT数组中if(receBuf[0]!=0xaa){r=0;}if(r>=5){ r=0;flag_zx=1;}}if(flag_zx==1){flag_zx=0;//0 1 2 3 4//起始位地址位功能位数据位结束位if((receBuf[0]==0xaa)&&(receBuf[4]==0xbb)&&(receBuf[1]==add)) //如果开始位和结束位，还有地址都正确，进行下一步判断{if(receBuf[2]==0x01) //修改板子地址{add=receBuf[3];IapEraseSector(0); //擦除扇区IapProgramByte(0x01,add);//写入新的地址}else if(receBuf[2]==0x02) //打开单路继电器{switch(receBuf[3]){case 0x01: OUT1=0; break;}}else if(receBuf[2]==0x03) //关闭单路继电器{switch(receBuf[3]){case 0x01: OUT1=1; break;}}else if(receBuf[2]==0x04) //打开全部继电器{if(receBuf[3]==0xff){OUT1=0;}}else if(receBuf[2]==0x05) //关闭全部继电器{if(receBuf[3]==0x00){OUT1=1;}}else if(receBuf[2]==0x06) //查询继电器{sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x07;//sendBuf[3]=0xfe;sendBuf[4]=0xbb;switch(receBuf[3]){case 0x01: if(OUT1==0) sendBuf[3]=0xFF;else sendBuf[3]=0x00;break;default:break;}senduart2();}else if(receBuf[2]==0x08) //查询输入{sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x09;//sendBuf[3]=0xfe;sendBuf[4]=0xbb;switch(receBuf[3]){case 0x01: if(IN1==0) sendBuf[3]=0xFF;else sendBuf[3]=0x00;break;default:break;}senduart2();}}if((receBuf[0]==0xaa)&&(receBuf[1]==0x00)&&(receBuf[2]==0x00)&&(receBuf[3] ==0x00)&&(receBuf[4]==0xbb)){add=0x00;IapEraseSector(0); //擦除扇区IapProgramByte(0x01,0x00);//写入新的地址sendBuf[0]=0xaa;sendBuf[1]=add;sendBuf[2]=0x00;sendBuf[3]=0x00;sendBuf[4]=0xbb;senduart2();}clear_receBuf();}}}// /********************************************************** //放在主函数，定时0溢出中断函数，//*********************/void tm0()interrupt 1 using 1{if(RING){if(--RCNT==0){RCNT=3;if(--RBIT==0){RBUF=RDA T;RING=0;REND=1;}else{RDA T>>=1;if(RXB)RDAT|=0X80;}}}else if(!RXB){RING=1;RCNT=4;RBIT=9;}if(--TCNT==0){TCNT=3;if(TING){if(TBIT==0){TXB=0;TDA T=TBUF;TBIT=9;}else{TDA T>>=1;if(--TBIT==0){TXB=1;TING=0;TEND=1;}else{TXB=CY;}}}}}void IapIdle(){//禁用ISP/IAP／EEPROM functionmake 单片机在一安全状态IAP_CONTR = 0; //IAP_CMD = 0; //IAP_TRIG = 0; //IAP_ADDRH = 0x80; //IAP_ADDRL = 0; //}uint8 IapReadByte(uint16 addr){//读数据uint8 dat;IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_READ;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();dat = IAP_DATA;IapIdle();return dat;}void IapProgramByte(uint16 addr, uint8 dat){//写数据IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_PROGRAM;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_DATA = dat;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();IapIdle();}void IapEraseSector(uint16 addr){//擦除数据IAP_CONTR = ENABLE_IAP;IAP_CMD = CMD_ERASE;IAP_ADDRL = addr;IAP_ADDRH = addr >> 8;IAP_TRIG = 0x5A;IAP_TRIG = 0xA5;_nop_();IapIdle();}【图片展示】。
ZH-184E 单相多功能电力仪表 使用说明书
使用说明书一、产品简介单相多功能电力仪表，一种具有可编程测量、显示、RS485数字通讯和电能脉冲输出的多功能智能电力仪表，能够完成单相电参量测量(电压、电流、有功功率、无功功率、视在功率、功率因数、频率等)、电能计量、数据显示、采集及传输，可广泛应用变电站自动化、配电自动化、智能建筑、企业内部的电能测量、管理、考核。
测量精度0.5级，实现LCD 或L ED 现场显示和远程RS-485数字接口通讯，采用标准MODBUS-RTU 通讯协议。
扩展功能供选配：2路继电器输出(可作为本地电参量报警或远程遥控输出)、2路开关量输入。
二、技术参数三、安装与接线33．2 安装方法(1) 在固定配电柜开开孔尺寸大小的孔；(2) 取出仪表，松开螺丝，取下固定支架；(3) 仪表由前插入安装孔；(4) 插入仪表固定支架，并拧紧螺丝固定仪表。
3．3 端子接线说明：如与仪表壳体接线图不一致，请以仪表壳体接线图为准！四、编程操作4．1 进入和退出编程状态进入编程状态:在测量显示状态时按住“SET”键约3秒钟，进入密码认证页面，使用“◄”键,“▲”键和“▼”键输入密码(出厂默认用户密码为1111)，再按“SET”键就进入编程状态页面。
注意：如果输入密码按“S ET”键后，退出到测量显示状态，则表示输入密码不正确。
退出编程状态：在编程状态，一直按住“SET”键约2秒钟，退出编程状态，会提示用户选择是否保存设置值，“”保存设置值，“”不保存设置值。
4．2 编程操作中按键的使用功能键SET：确认设置值，进入下一项设置或退出设置。
位选键◄：循环选定要设置的数码位，选定的数码位下会有一个下画线指示。
增加键▲：改变选定数码位的数值(数码数值从0到9循环)。
减小键▼：改变选定数码位的数值(数码数值从9到0循环)。
4．3 设置参数说明4．3．1 仪表运行参数设置(长按“SET”键3秒进入)说明：输入进入菜单的密码，只有密码正确才能进入菜单，出厂预设值为PT的倍率，出厂预设为CT的倍率，出厂预设为为固定显示方式，手动切换显示项；说明：仪表地址，多机通信时用于识别本机通讯的波特率，出厂预设值为、、说明：个数据位个停止位、奇校验8个数据位1个停止位、偶校验个停止位、无校验位8电能清说明：0，LCD背光开启时间背光常开；1～9999说明：设置进入菜单的密码，密码预设值为为遥控，其它设置值见继电器操作说明无此功能时无这项菜单显示无此功能时无这项菜单显示无此项功能时无这项菜单显示说明：单位为秒，详细说明见继电器操作说明为遥控，其它设置见继电器操作说明无此功能时无这项菜单无此功能时无这项菜单无此项功能时无这项菜单说明：单位为秒，详细说明见继电器操作说明说明：保存参数修改值，以前参数值不变五、面板说明与测量信息显示5．1 测量信息测量中的电量参数有：U (电压)；I (电流)；P (有功功率)；Q (无功功率)；PF (功率因数)；S(视在功率)；F(频率)以及有功(无功)电能；所有的测量电量参数全部保存仪表内部的电量信息表中，通过仪表的RS485通讯接口可访问采集这些数据。
MO-LC04+开关模块产品说明书
开关模块MO-LC04+产品概述MO-LC04+是SMC系列开关量模块产品之一，广泛应用于智能照明、安防报警等机电设备控制领域，具有4路开关量输入、4路继电器输出功能；开关量输入可接入开关、报警、红外人体感应器等信号，继电器输出可控制照明、电机等开关回路。
技术参数项目参数功耗35mA@24V 电源P 总线链路供电继电器输出单路250VAC/16A 磁保持继电器输出，带手动应急开关开关量输入4路无源干接点工作温度-10~50℃存储温湿度常温，0%~95%RH 无冷凝外形尺寸108mm(W)*95mm(H)*64mm(D)外壳材料ABS 工程塑料安装方式35mm 标准导轨安装安装说明请按设备外壳接线端子引脚定义指示接线，接线端子引脚定义如下表所示。
接线前请切断电路以防触电，设备上电前检查供电是否在要求电压范围之内，供电不能超过此范围，否则容易烧坏模块。
安装和放置SMC系列开关量模块时应避免阳光直射，防潮，不能受雨淋。
MO-LC04+接线引脚定义表：功能说明【应急联动功能】■手动模式：手动模式属于调试模式，为最高优先级，不论是否离线，进入手动模式后，用模块的按键面板操作。
■非手动模式下：顺序按1-2-3-4-1-1-1-1，进入"正常(无应急)模式”，并掉电保持，第1个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成名称标识意义说明开关量输入DI1~DI41~4路开关量输入COM 开关量输入公共端继电器输出DO1~DO41~4路继电器输出PBUS24VAC/DCPyxos总线端口开关模块MO-LC04+功；■非手动模式下：顺序按1-2-3-4-2-2-2-2，进入“复位开关模式”，并掉电保持，第2个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■非手动模式下：顺序按1-2-3-4-3-3-3-3，进入“普通开关模式”，并掉电保持，第3个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■非手动模式下：顺序按1-2-3-4-4-4-4-4，进入“应急照明模式”，并掉电保持，第4个通道灯闪亮2次（暗-亮-暗-亮-暗,0.5秒间隔）表示设置成功；■连续按【手自动按键】4次，可以查询当前设置的模式：第1个通道灯闪亮2次表示"正常(无应急)模式”；第2个通道灯闪亮2次表示"复位开关模式”；第3个通道灯闪亮2次表示"普通开关模式”；第4个通道灯闪亮2次表示"应急照明模式”；■"正常(无应急)模式”为出厂默认设置；■判断连续10秒钟离线以上才能进入“复位开关模式”和“普通开关模式”；■特殊情况1：如果刚刚上电，并且离线，也要10秒后才能进入“复位开关模式”和“普通开关模式”；但“应急照明模式”立即生效；■特殊情况2：磁保持继电器模块，在“复位开关模式”下,上电后，即使继电器实际是闭合（开灯），设备也默认继电器是断开（关灯）状态，第一次DI触发控制一定是开灯动作，导致不能关灯，属于正常现象。
科力光电CSRM系列安全继电器模块中文说明书(2016年1月版)
CSRM 型安全继电器模块可实现外部设备监 控功能，自动复位和手动复位功能，2A1B 模块可 实现强制单次复位功能，实现对复位按钮的监控， CSRMB-2A1B 和 CSRMC-2A1B 模块可实现抑制功 能。
(2) CSRM 型安全继电器模块取得了以下认证 EMC 符合证明（测试使用 MW 电源：RS-35-24）
(3) CSRM 型安全继电器模块在设计时考虑了如下 标准 EN/IEC 61496-1（Type 4）
Ⅱ 用户须知
安装、操作或维护 CSRM 型安全继电器模块 前，请务必仔细阅读本使用手册。如有疑问，请向 我公司咨询。
-4-
版权及复制权限 未经许可，不得对本文件进行复制用于销售或
促销。 本文件受版权保护，仅与 CSRM 型安全继电器
模块一起使用。无论因何目的，以何方式复制或转 载本文件之内容完整性。
Ⅲ 安全注意事项
以下特殊信息可能会在本手册的任意地方出 现，用来警告潜在的危险或提示对一些用来阐明或 简化某一程序的信息加以注意。
3.3 接线……………………………………（46） 3.3.1 注意事项 ………………………（46） 3.3.2 接线要求 ………………………（47） 3.3.3 工作电源 ………………………（47）
第 4 部分 检查和调试 …………………………（49） 4.1 安装条件检查…………………………（49） 4.2 上电前接线检查………………………（50） 4.3 功能检查………………………………（51）
- 36 -
a 采用锁螺丝插拔式接线端子 b 采用免锁螺丝可封插式端子台
图 23 CSRM 型安全继电器模块外形尺寸图
XYS-3232MR-4AD2DA继电器输出 说明书
串口IO控制器说明书本说明书适合型号：modbus rtu协议串口通信口XYS系列RS232 RS485XYS-3232MT-12V 5A三极管输出XYS-3232MT-24V 5A三极管输出XYS-3232MT-4AD2DA-12V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MT-4AD2DA-24V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MR-12V 5A继电器输出XYS-3232MR-24V 5A继电器输出XYS-3232MR-4AD2DA-12V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V XYS-3232MR-4AD2DA-24V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V网络通信口XYN系列以太网100M TCP/IPXYN-3232MT-12V 5A三极管输出XYN-3232MT-24V 5A三极管输出XYN-3232MT-4AD2DA-12V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MT-4AD2DA-24V 5A三极管输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MR-12V 5A继电器输出XYN-3232MR-24V 5A继电器输出XYN-3232MR-4AD2DA-12V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V XYN-3232MR-4AD2DA-24V 5A继电器输出4路模拟输入0-10V，2路模拟输出0-10V命令规则：XYN-3232MT-4AD2DA-24V举例：串口32路开关量输入、32路晶体管输出，4路电压/电流采集、2路电压输出、工作电源24VDC；一、应用领域：工作电源12V ，24V可选，通信可选：RS232/RS485/RS232+RS485/以太网协议支持：modbus RTU 或协议定制，默认：modbus RTU支持软件：组态王力控等组态软件支持昆仑等人机界面提供技术支持：提供调试工具、VB源码工程、C# 源码工程、组态王实例工程工业控制：工业交流电机控制、电源开关控制、步进电机控制、开关量采集等；智能家居：家居电源控制、家电控制、开关状态采集、电动门/床帘控制；节能系统：风机控制、路灯控制、空调控制、设备电源控制等；商业应用：宾馆酒店、商场厂房、网吧、办公、实体店铺监控等；无人值守：通信机房、变电站、水厂、机场、地下管道、矿山设备、安防监控等；二、功能介绍本产品采用32位ARM处理器、数字输入量和数字输出量使用高速磁电隔离及光电耦隔离技术。
1路继电器模块
1路带隔离继电器模块【作用】继电器模组是把电气控制柜中的多组继电器集成化、系列化、模块化设计，为设备节省空间，减少了中间接线环节，提高了效率及产品的性能。
【特点】1、采用台湾汇科继电器，触点容量：交流250V/10A;直流30V/10A2、继电器5V、12V、24V可选，默认5V3、高电平或低电平触发方式可选4、双电源供电，可通过跳线帽改为单电源5、每路均采用光耦隔离，安全可靠6、每路都有常开及常闭触点7、每路LED状态指示，继电器吸合即点亮8、每路附带续流二极管，释放继电器感应电压，保护前级电路9、每路可选TVS（瞬态抑制二极管），默认不焊接10、标准2.54间距双排针接口【关于供电】产品支持双电源，达到信号与继电器驱动隔离的目的，安全稳定当控制电压与继电器控制电压一致时，可通过跳线帽将两电源短路，使用单电源供电电源一：信号电源（3-24V）电源二：继电器驱动电源，与使用继电器相关，如5V继电器必须使用5V供电【关于触发方式】高电平触发指的是信号输入端与地之间有电压(3-24V)的触发方式，可以理解为信号输入端与信号电源正极短路触发的一种方式低电平触发指的是信号输入端与地之间的电压为0V的触发方式，可以理解为信号输入端与信号电源负极短路触发的一种方式【端子定义】单电源供电接线原理图：【接法示意】高电平触发方式原理图：低电平触发方式原理图：【型号表】【型号说明】JD 1 – 5 H触发方式选择H：高电平触发L：低电平触发继电器驱动电源5:5V驱动12:12V驱动24:24V驱动通道数1：1路输入2：2路输入4：4路输入8：8路输入【适用范围】：单片机IO驱动、电机控制、PLC控制、Arduino、单片机开发板、CNC Mach3控制软件。
AL-7480-1C 单防区带报警输出模块说明书
AL-7480-1C1防区扩展模块说明书AL-7480-1C 1防区扩展模块是具有总线通讯功能的防区输入设备，并带有通过1路继电器输出；通过总线与远距离的探测设备连接；可与AL-7480B、AL-6480C、AL-2010S等系统配套使用；带有地址编码设置开关。
1．规格及参数尺寸：5.3厘米 x 2.1厘米 x 1.4厘米（长x宽x 厚）工作温度：-10℃∽ +50℃；0-85%湿度工作电压：直流10 ∽ 24伏工作电流：20毫安报警电流：120毫安防区：可接入1个常闭探测设备联网功能：可与AL-7480B、AL-6480C等报警主机配合使用输出：具有1路继电器输出，24V/1A2．安装说明●直流电源接口：红线为正极，黑线为负极；●继电器输出接点:可用于控制警号、灯光灯报警输出设备●RS485总线接口：绿色为通讯总线A，黄色为通讯总线B●防区输入接口：防区1和公共端直接连接探测器的常闭输出接点●同一个系统下（例AL-6480B系统）的AL-7480-1C或其他的RS485终端设备地址不能重复3．指示灯说明●电源状态指示灯说明：输入电源的电压大于最低工作电压时, 电源状态指示灯常亮；一旦发现输入电源的电压低于正常工作电压时，电源状态指示灯最少快速闪烁5秒，如果一直没有恢复，电源状态指示灯会一直闪烁。
●通信状态指示灯说明：1）常亮：模块接收到正常通信；2）快速闪烁（1秒钟闪烁4次）：模块1秒钟内没有接收到任何通信数据；3）慢速闪烁（1秒钟闪烁1次）：模块接收到数据，但5秒钟内没有接收到任何正确的数据。
4. 地址编码开关在将AL-7480-1C接入系统使用时,必须对其进行地址编码,编码通过编码开关进行设置，地址编码采用2进制编码方式。
编码开关按“12345678”顺序排列设置二进制地址。
例如：某防区扩展模块的编码为13；对应的位二进制数为：00001101，在地址拨码开关对应的顺序为1-8（即高位为1，低位为8）1,2,3,4,7位不动, 5,6,8位拨到”ON”一边附：地址编码表注意：请按照本安装指南进行安装；在连接AL-7480-1C之前请先断开系统电源。
康耐德 C2000-S1-LS01N03-S01 使用说明书
2019年12月31日 更新C2000-S1-LS01N03-S01 使用说明书RS485 ⇋ 1AI + 1DO不定位传感器 — 漏水传感器深圳市中联创新自控系统有限公司Shenzhen United Innovation Automatic Control System Co., Ltd.2455789101011111213131616171920目录目录1. 概述2. 硬件说明2.1. 技术参数2.2. 产品外观2.3. 指示灯2.4. 端口说明2.5. 尺寸2.6. 安装方式3. 软件操作3.1. 搜索设备3.2. 常用设备点值注释4. 通信协议4.1. 寄存器列表4.2. 协议应用范例6.2.2.1读浸水告警（0x03）6.2.2.2 写单个水浸探测灵敏度(0x06)5. 装箱清单6. 产品服务【版权声明】©2000 - 2020 中联创新版权所有【商标声明】及其它中联创新服务相关的商标均为深圳市中联创新自控系统有限公司及其关联公司所有。
本文档涉及的第三方主体的商标，依法由权利人所有。
【免责声明】本文档仅提供有关康耐德产品的信息。
本文档并未授予任何知识产权的许可，包括未以明示或暗示、以禁止发言或其他方式授予任何知识产权许可。
除深圳市中联创新自控系统有限公司在其产品的销售条款和条件中声明的责任之外，深圳市中联创新自控系统有限公司不承担任何其他责任；并且深圳市中联创新自控系统有限公司对康耐德产品的销售或使用不作任何明示或暗示的担保，包括对产品特定用途适用性、适销性、对任何专利权、版权或其他知识产权的侵权责任等，均不作担保。
深圳市中联创新自控系统有限公司可能随时对产品规格及产品描述做出修改，恕不另行通知。
【联系方式】深圳市中联创新自控系统有限公司地 址：深圳市福田区彩田路中银大厦 A 座 16 楼官 网： 1. 概述C2000-S1-LS01N03-S01为1路水浸采集，一路数字量输出（DO）的不定位漏水检测模块，DO为1路继电器输出，采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程AI数据采集传输。
康比利仪表差动电流继电器模块KLY-RE-DA 使用说明书
上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.KLY-RE-DA差动电流继电器模块使用说明书RE-DA 一、概述差动电流保护继电器KLY-RE-DA 属于发电机单功能保护与控制继电器。
测量原理：差动电流保护继电器比较三相中的每一相差动电流，基于峰值进行测量。
差动电流由并联于每一绕组上反相的两个外加电流互感器得到。
此测量值是不固定的，意思是无论电流值多大，当测得的电流差值超过设定点时，继电器触头动作以断开被监测设备。
由继电器测量三相差动电流，并以差动电流值最高的一相来控制输出。
设定值由位于继电器前面板的电位器设定。
如果超过设定值，且延时时间到，则发出故障指示信号，相关联的红色LED灯点亮。
延时功能：当已超过设定值，则关联的定时器启动，且一直运行至故障条件仍成立。
如果故障条件不存在，则定时器复位。
当延时时间到，则触头动作，且关联的绿色LED灯被点亮继电器输出：本仪器为监控报警提供两种型号，分别为DA1（单路）与DA2（双路），DA1含一个继电器，提供两组触点输出，而DA2含两个继电器，NE（带电激活）或ND(不需要外部激活) 可组合配置。
NE触头：推荐用于船用警告和报警。
当辅助电源失电时，触头将立即动作。
ND触头：推荐用于船用调节和控制。
辅助电源故障不会引起不需要的触头动作。
滞后：为了避免继电器触头反复动作，故提供了滞后功能，例如，在NE和ND间允许2%满量程的偏差。
上电/断电电路：KLY-RE-DA配有200ms上电电路，确保与辅助电压连接时，触头可以正确动作。
注：在200ms内，NE触头不会动作（开/闭）。
同样 KLY-RE-DA 配有200ms断电电路，确保断开辅助电压时，所有继电器状态保持200msRE-DA二、主要技术参数1、测量范围(In)： 0.3～5.0A AC2、功耗：小于3.5VA3、频率范围 ：45～65 Hz4、差动电流： 0.04～0.4 × In5、最大输入电流 : 4 × In，连续，20 × for 10s (最大75A)80 × for 1s (最大300A)6、负载：最大每相 0.3VA7、输出：一组一常开一常闭转换开关或两组一常开一常闭转换开关8、触点类型：带电激活（NE）或不需要外部激活（ND）9、触点容量：AC 250V 5A 、DC30V 5A10、回差：最小设定点 >18%中间设定点 >6%最大设定点 >2%11、响应时间： <50ms12、温度：工作温度 -10～55℃，保存温度：-20～70℃13、辅助电源：DC24V ,AC 220V ,AC380V14、接线：柔性导线0.2-2.5㎜²刚性导线 0.2-2.5㎜²线规24-12AWG设置和显示设置LED/继电器差动电流设定点：测量范围的（4～40%）当超过设定点时，“I>”红灯点亮，继电器延时结束才动作延时：（0～T1）秒0～1/0～5/0～10S 延时结束，绿色LED灯亮，继电器输出动作三、外形尺寸图四、喷码及接线图KLY-RE-DA1薄膜面板五、安装示意图此继电器模块可有两种安装方式，一种可安装在35mm的DIN 导轨上，如图一；第二种可用两个直径4mm的螺钉固定，如图二。
使用说明书
使用说明书（V7.0 ）AI 系列人工智能调节器（适合温度、压力、流量、液位、湿度……的精确控制）1●AI 仪表在使用前应对其输入、输出规格及功能要求来正确设置参数，只有配置好参数的仪表才能投入使用。
●与上一版本（V6.5 ）相比，重要改动包括：采用新的接线端子排布方式；全新设计的具备10个LED 指示灯的显示面板；增加了加热/ 冷却双输出功能，第二输出可自由定义为电流或时间比例输出规格；报警采用单边回差；支持多达 4 路报警及事件输出操作；采样速度提升 1 倍，能实现更快速的阀门控制。
21.2 型号定义AI 系列仪表硬件采用了先进的模块化设计，具备5 个功能模块插座：辅助输入、主输出、报警、辅助输出及通讯。
模块可以与仪表一起购买也可以分别购买，自由组合。
仪表的输入方式可自由设置为常用各种热电偶、热电阻和线性电压（电流）。
AI 系列人工智能调节仪表共由8 部分组成，例如：AI －808 A N X3 L5 N S4 —24VDC①②③④⑤⑥⑦⑧这表示一台仪表：①基本功能为AI-808 型；②面板尺寸为 A 型（96 ×96mm ）；③辅助输入（MIO ）没有安装模块；④主输出（OUTP ）安装X3 线性电流输出模块；⑤报警（ALM ）安装L5 双路继电器触点输出模块；⑥辅助输出（AUX ）没有安装模块；⑦通讯（COMM ）装有自带隔离电源的光电隔离型RS485 通讯接口S4 ；⑧仪表供电电源为24VDC 电源。
仪表型号中8 个部分的含义如下：① 表示仪表基本功能AI-708 基本型0.2 级精度的AI 人工智能工业调节器，多种报警模式及变送、通讯等功能AI-708P 程序型仪表，在AI-708 基础上增加30+20 段时间程序控制功能AI-808 功能增强型AI 人工智能工业调节器，在AI-708 基础上增加手动/ 自动无扰动切换，阀门电机控制等功能AI-808P 型仪表，在AI-808 基础上增加30+20 段时间程序控制功能② 表示仪表面板尺寸规格A （A2 带25 段4 级亮度光柱）面板96 ×96mm ，开口92 ×92mm ，插入深度为100mm3B 面板160 ×80mm （宽×高），横式，开口152 ×76mm ，插入深度为100mmC （C3 带50 段 2 级亮度光柱）面板80 ×160mm （宽×高），竖式，开口76 ×152mm ，插入深度为100mmD 面板72 ×72mm ，开口68 ×68mm ，插入深度为95mmE 面板48 ×96mm （宽×高），开口45 ×92mm ，插入深度为100mmE5 无显示面板，采用DIN 导轨安装方式，48 ×96 ×110mm （宽×高×深）F 面板96 ×48mm （宽×高），开口92 ×45mm ，插入深度为100mm③表示仪表辅助输入（MIO）安装的模块， N表示没有安装，下同I4 可扩充0~20mA 或4~20mA 电流信号输入，并且内置24VDC 电源输出，可直接连接二线制变送器I5 开关量输入模块，可在外部连接一开关，开关断开时给定值SV=SP1 ，开关闭合时SV=SP2V24 ／12 ／V10 ／U5 分别为24V 、12V 、10V 及5VDC 电源输出模块，最大电流50mA ，可供外部传感器等使用④表示仪表主输出（OUTP）安装的模块，用于仪表调节输出或SV/PV的变送输出L1 单路继电器输出模块，250VAC/2A ，采用优质国产继电器L2 小体积单路继电器输出模块，250VAC/1A ，采用进口品牌继电器L4 单路继电器输出模块，250VAC/2A ，采用进口品牌继电器L5 双路进口品牌继电器常开触点输出模块，OP1 及OP2 分别控制阀门电机的正/ 反转。
4101sn
4101SN 总线继电器输出模块安装手册功能ADEMCO 4101SN 单路总线继电器模块可应用于支持总线设备的控制主机，如VISTA-128B (可参考各控制主机的安装手册).4101SN 功能如下所述:●•C 型触点继电器，触点容量 2A, 28VAC/VDC ，带触点监测,4101SN上的继电器有监测电路，但有线扩展防区不受监测。
提示：一些主机不支持这个功能。
●•B级/ B类 EOLR-监测辅助输入防区。
●•4101SN的供电及与主机的通讯都通过V-Plex总线进行。
●•电路板安装在一个带外壳防拆的塑料盒子里。
●•适用于家庭及商业防盗和防火安装。
规格尺寸：宽: 2-1/8” (53mm) 高: 3-1/4” (84mm) 深: 1”(25mm)电气:总线输入电压范围: 8-14V DC 总线电流消耗: 7mA (持续的) 继电器接点容量:2A @ 28VAC/VDC, 包括阻抗及感应负载辅助防区:●•10k EOLR (若跳线完整则不可加电阻；若跳线被剪断则使用该电阻)●•防区最大阻值为300 ohm (不包括 EOL回路上的所接电阻)●•对250mSec或更长周期反应类型的电路开路或短路故障报警●•B级 (当配合主机提供的地线错误检测时的级别为B。
)专业认证●•UL985 家庭防火●•UL1023 家庭防盗●•UL609 商业防盗●•UL864 商业防火●•CSFM (待定)●•FM (等定)•MEA ( 数据输入 )安装指导1.在移除外壳前，先用螺丝刀拆除固定外壳的螺钉。
2.拆除电路板，并将后盖用#6螺丝（厂家不不提供）固定在墙上 (请参考后一页的图1.)。
3、墙体必须是平坦的及不能随意晃动的。
连线指导1.通过后壳上的进线孔将线材引入，并预留适当长度。
2.将线材去外皮外，再将色线去皮适当长度，并按图1所示进行连接。
当你不剪断白色跳线时，用于辅助防区的10k EOLR是内置的，此时只能使用N.O. 设备, 并且这些设备与4101SN的距离不能超过3英尺（约1米）。
4101SN中文说明书
4101SN 总线继电器输出模块安装手册功能ADEMCO 4101SN 单路总线继电器模块可应用于支持总线设备的控制主机，如VISTA-128B (可参考各控制主机的安装手册).4101SN 功能如下所述:●•C 型触点继电器，触点容量 2A, 28VAC/VDC ，带触点监测,4101SN上的继电器有监测电路，但有线扩展防区不受监测。
提示：一些主机不支持这个功能。
●•B级/ B类 EOLR-监测辅助输入防区。
●•4101SN的供电及与主机的通讯都通过V-Plex 总线进行。
●•电路板安装在一个带外壳防拆的塑料盒子里。
●•适用于家庭及商业防盗和防火安装。
规格尺寸：宽: 2-1/8” (53mm) 高: 3-1/4” (84mm) 深: 1” (25mm)电气:总线输入电压范围: 8-14V DC 总线电流消耗: 7mA (持续的) 继电器接点容量:2A @ 28VAC/VDC, 包括阻抗及感应负载辅助防区:●•10k EOLR (若跳线完整则不可加电阻；若跳线被剪断则使用该电阻)●•防区最大阻值为300 ohm (不包括 EOL回路上的所接电阻)●•对250mSec或更长周期反应类型的电路开路或短路故障报警●•B级 (当配合主机提供的地线错误检测时的级别为B。
)专业认证●•UL985 家庭防火●•UL1023 家庭防盗●•UL609 商业防盗●•UL864 商业防火●•CSFM (待定)●•FM (等定)●•MEA ( 数据输入 )安装指导1. 在移除外壳前，先用螺丝刀拆除固定外壳的螺钉。
2. 拆除电路板，并将后盖用#6螺丝（厂家不不提供）固定在墙上 (请参考后一页的图1.)。
3、墙体必须是平坦的及不能随意晃动的。
连线指导1. 通过后壳上的进线孔将线材引入，并预留适当长度。
2. 将线材去外皮外，再将色线去皮适当长度，并按图1所示进行连接。
当你不剪断白色跳线时，用于辅助防区的10k EOLR 是内置的，此时只能使用N.O. 设备, 并且这些设备与4101SN 的距离不能超过3英尺（约1米）。
Sfere100说明书中文
模块化多功能电力仪表用户手册本手册适用于以下型号的产品S fere100江 苏 斯 菲 尔 电 气 股 份 有 限 公 司JIANGSU SFERE ELECTRIC CO.,LTD感谢您选择江苏斯菲尔电气股份有限公司研发的模块化多功能电力仪表Sfere100，为了方便您选购和安全、正确、高效的使用本仪表，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION：该装置必须有专业人员进行安装与检修在对该装置进行任何内部或外部操作前必须切断输入信号和电源始终使用合适的电压检测装置来确定仪表各部位无电压提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：辅助电源电压超范围配电系统频率超范围电流或电压输入极性不正确带电拔插通信插头未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。
如果您需要纸质用户手册可以向本公司的技术服务部门申请。
目 录一、产品简介 (1)1.1符合标准 (1)1.2 产品概述 (1)二、技术参数 (1)三、安装与接线 (5)3．1 尺寸图 (5)3.2安装方式 (5)3.3 典型信号接线图 (5)3.4典型功能接线示意图 (7)四、菜单显示与编程 (8)4.1面板说明与使用 (8)4.2菜单介绍与操作 (8)4.3编程操作方法 (23)5.1通讯 (28)5.2电能脉冲输出 (34)5.3开关量输入 (35)5.4继电器输出 (35)5.5模拟量输出 (39)六、常见问题及解决办法 (42)6.1关于通讯 (42)6.2关于电流U I P 等测量不准确 (43)6.3关于电能走字不准确 (43)6.4仪表不亮 (43)6.5仪表不响应任何操作 (43)6.6其它异常情况 (43)一、产品简介1.1符合标准IEC 61557-12:2007 交流1000V和直流1500V以下低压配电系统电气安全防护措施的实验、测量或监控设备第12部分性能测量和监控装置（PMD）IEC 62053-22:2003 电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.5S)IEC 62053-23:2003 电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级)IEC 61010-1:2001 测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求IEC 61000-4-2 电磁兼容性静电放电抗扰度试验IEC 61000-4-3 电磁兼容性射频电磁场辐射抗扰度试验IEC 61000-4-4 电磁兼容性电快速瞬变脉冲群抗扰度试验IEC 61000-4-5 电磁兼容性浪涌（冲击）抗扰度试验IEC 61000-4-6 电磁兼容性射频场感应的传导骚扰抗扰度试验IEC 61000-4-8 电磁兼容性工频磁场抗扰度试验IEC 61000-4-11 电磁兼容性电压暂降、短时中断和电压变化的抗扰度试验IEC 61000-2-6 电磁兼容性无线电干扰IEC 60068-2-30 环境测试工业环境抗扰度1.2 产品概述模块化多功能电力仪表Sfere100可测量各种常用电力参数、有功电能、无功电能、总谐波含量，并具有数字通讯、越限报警、监测开关状态、电能脉冲输出和模拟量输出等功能。
单路USB控制继电器板说明
单路USB继电器控制板说明
产品特点
●支持标准modbus协议，同时支持ASCII/RTU格式
产品功能
●一路继电器控制
●支持设备别名
产品选型
主要参数
寄存器说明
本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15
线圈寄存器地址表：
备注：
①：Modbus设备指令支持下列Modbus地址：
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(预留)
采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。
地址1从0开始，如00001对应0000。
通讯格式
本产品支持标准modbus指令，详细指令格式可参照《MODBUS协议.pdf》。
本产品同时支持modbus ASCII/RTU 格式。
应用举例及其说明：本机地址除了拨码开关地址之外，默认254为本机地址。
接线说明
继电器接线示意图软件说明
软件功能：
●继电器状态查询
●继电器独立控制
●继电器整体控制
●光耦状态查询
北京聚英翱翔电子有限公司。
TEL：0 1 0-8 2 8 9 9 8 2 1
扣扣：4008128121
资料下载和应用方案下载：
/product/I_Okongzhika/2013/0523/532.html Taobao：h ttp:///。
AL-7016J联动继电器模块使用说明A2
AL-7016J联动继电器模块联动继电器模块是具有网络和总线通讯功能的设备,报警主机可以按预定条件(报警触发等)控制它断开或闭合某一个或多个继电器，从而达到联动灯光、警号等各种设备的联动控制。
1.性能特点：●联动继电器控制，主板带16路继电器输出，每增加一块扩展板，即可增加16路继电器输出●支持RS485总线通讯或IP网络通讯两种模式2.规格及参数尺寸: 15.4厘米 x 8.4厘米 x 6.0厘米（长x宽x厚）重量:300克工作温度及湿度: -25℃∽ +50℃；0-85%湿度工作电压:直流12 ∽ 24伏工作电流:静态电流: 200毫安, 每增加一个输出增加10毫安继电器负荷参数:电压：交直流48伏以下，电流：1安培以下联网功能:可通过IP网络或RS485总线与通讯机或中心通讯进行联动控制继电器3.接线端口示意图：4.指示灯●电源指示灯L11：设备正常供电时，指示灯常亮。
●运行指示灯L10: 设备工作正常，指示灯闪烁。
5. 拨码开关SW1● 测试模式：先断电，拨码开关SW1全拨到ON 位置，接通电源；继电器模块输出常开或常闭。
● 接入总线或IP 网络，作为设备地址码开关，拨上为1(ON)，拨下为0(OFF)，此地址是唯一的，不能与其它设备的地址相同，地址的范围及设定，请参考报警主机的安装或使用手册。
6. 插针（SW2和SW3）● SW2插针为模块输出方式和密码恢复选择：1) 断开电源，SW2-1插针断开，继电器模块为常开输出；插针短接，继电器模块为常闭输出。
2) 断开电源，SW2-2短接，再上电，键盘长鸣一秒的“滴”声，编程密码恢复为1234。
● SW3插针为扩展模块选择：默认插上插针，当插上插针时，扩展板为脉冲信号，当拔掉插针报警时为常闭信号7. 级联与输出● 级联与输出范围：1块AL-7016J 联动继电器模块主板最多可以级联3块扩展板（AL-7016JK扩展板的任意组合）实现最多64路输出。
导轨式智能电箱 EC-16P 手册
导轨式电箱参数手册User Manual Ver 1.0.0广州凯图电子科技有限公司一、产品介绍：导轨式智能电箱是由多种可控模块组成的智能环境照明灯光控制系统、电器控制系统。
可以通过不同模块的组合，达到需要的功能。
电箱可由单路10A继电器模块、两路5A继电器模块、单路20A继电器模块、单路2A白识灯调光模块、单路10组荧光灯调节模块等任意组合，模块与模块通过导轨汇流排连接，免除接线的麻烦，且稳定可靠，模块供电方式可内嵌电源模块供电或外部电源供电任用户自己选择，导轨式安装可随意增加或移除模块，简单，方便。
单个电箱可配置多达32路5A继电器模块和16路调光模块，配置一路控制接口、一路级联接口，可通过电脑、中控或可编程面板控制模块，一条总线可控制多达256个模块。
二、产品特性：l用户自定义组合模块，提高利用率，节约成本l轨道式安装，简单！方便！l级联256个模块，能满足各用户群需求l供电方式多样l强弱电箱随意搭配三、适用范围l周围空气温度周围空气温度不超过＋40℃，不低于－5℃，且其24 h内的平均温度值不超过＋35℃。
l海拔高度安装地点的海拔不超过2 000 m。
l大气条件大气相对湿度在最高温度＋40℃时不起过50%，在较低温度下可以有较高的湿度，如最湿月平均温度为＋25℃时，月平均相对湿度不超过90%，并考虑到因因温度变化发生在产品表面的凝露。
四、应用领域l普通住宅、豪宅、别墅*写字楼、会议室、学校、医院、工厂、俱乐部、夜总会、剧院等，节能调光、场景开关控制，通过电脑或中控系统控制转换多种灯光场景实现多点控制，并通过串口与中央监控并能与楼宇自控系统连接。
五、电箱结构图l图一l图二l图三六、模块与电箱组装图七、 导轨式智能电箱模块说明1.供电电源模块 型号：EC-P0224模块特性： 图片： ü 轨道式安装，拆卸方便ü 国际宽电压标准，110V 或220V 自动适应 ü 单个电源可带16P 模块 ü 断路器2P 标准ü导轨汇流排连接，稳定、可靠、免去连线麻烦 规格参数：输入电压 ：交流110V 或220V 、50HZ 输出电压 ：+24V 、800mA 重 量 ：0.25KG外观尺寸：长82mm ×宽65mm ×厚36mm结构图：应用领域搭配其它模块使用2.2路继电器模块 型号：EC-R0205 模块特性： 图片： ü 手动更改ID 自带应急开关 ü 5A 继电器可控制强电或弱电 ü 轨道式安装，拆卸方便 ü 断路器1P 标准ü导轨汇流排连接，稳定、可靠、免去连线麻烦规格参数：受控路数 ：2路、5A 控制端口：1×RS485 供电电压 ：+24V 静功率消耗：0.17W 最大功耗：0.77W 重 量 ：0.25KG外观尺寸：长82mm ×宽65mm ×厚18mm 结构图：应用领域 各种强弱电开关。
可编程继电器模块应用教程
可编程继电器模块应用教程【简要说明】一、尺寸：80mm X25mm X 18mm 长X宽X高二、主要芯片：STC15F104E三、工作电压：直流12伏;四、可控制交流220V/10A一下设备。
（最大控制设备2000W）五、通过对单片机编程可以实现如下控制：1、接通电源继电器延时闭合。
2、接通电源继电器延时断开。
4、接通电源继电器延时吸合再断开。
5、通过输入端编程可以实现继电器任意控制。
6、具有输入电源指示灯7、具有继电器吸合指示灯8、可控制交流220V/10A一下设备。
（最大控制设备2000W）9、单路输入信号可编程控制。
10、可以实现对继电器定时或者定次吸合或者断开（常用于工业催款要账）11、提供程序免费定制服务。
【标注图片】【配套参考程序】第五步：选择单片机型号，并选择对应的串口号。
第八步：模块通电测试！001、通电后继电器接通一秒断开一秒依次循环002、继电器通电后先接通2秒，再过两秒断开不循环003、可编程继电器模块之接通电源，继电器常开触点接通1秒后断开，然后常闭触点工作6秒，循环工作004、继电器通电后延时2秒后吸合不循环005、继电器通电立即吸合，等待脉冲结束然后延时3S断开006、按键控制继电器通断1秒启动停止007、按键控制继电器通断按下接通再按一下断开依次循环008、模块通电继电器延时2秒吸合009、模块通电继电器延时3秒断开011、UART串口发送字符控制继电器开关012、UART串口发送十六进制控制继电器开关013、EEPROM应用程序功能测试014、定时器T0模拟串口测试程序015、按键触发后立即吸合延时1分钟断开程序016、按键触发吸合5秒断开2两秒依次循环017、STC15系列只用一个定时器的红外接收程序018、定时器产生延时通7秒断13秒程序019、定次使用(通断电10次继电器停止工作)020、继电器通电立即吸合，等待脉冲结束然后延时3S断开021、定次吸合超过255022、定时器产生延时3小时断开继电器程序023、脉冲信号检验开关024、按键按下保持5秒开关接通，不够5秒，不动作，按键断开，输出也断开025、催款、要账、定时、定次催款026、UART串口上位机控制继电器吸合与断开(带定时开关功能)界面如下：开始操作！001、通电后继电器接通一秒断开一秒依次循环/********************************************************************汇诚科技实现功能:通电后继电器接通一秒断开一秒依次循环使用芯片：STC15F104E晶振：12MHZ编译环境：Keil*********************************************************************/ /********************************************************************/ #include "reg52.h"#include <intrins.H>#define uchar unsigned char#define uint unsigned int/********************************************************************初始定义*********************************************************************/ sbit OUT1=P3^3;//定义输出口/********************************************************************延时100MS函数*********************************************************************/void Delay100ms() //12.000MHz{uchar i, j, k;_nop_();i = 5;j = 144;k = 71;do{do{while (--k);} while (--j);} while (--i);}/********************************************************************延时1S函数*********************************************************************/ void Delay1s(uint s) //12.000MHz{uchar m,n;for(m=s;m>0;m--)for(n=10;n>0;n--)Delay100ms();}/********************************************************************主函数义*********************************************************************/ void main(){ for(;;){OUT1=!OUT1; //取反Delay1s(1); //延时1秒}}/********************************************************************结束函数*********************************************************************/ 002、继电器通电后先接通2秒，再过两秒断开不循环/********************************************************************汇诚科技实现功能:继电器通电后先接通2秒，再过两秒断开不循环使用芯片：STC15F104E晶振：12MHZ波特率：9600编译环境：Keil*********************************************************************/ /********************************************************************/ #include<reg52.h> //库文件#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型/********************************************************************I/O定义*********************************************************************/ sbit OUT1=P3^3; //定义单片机P3口的第3位（即P3.3）为输出/********************************************************************延时函数*********************************************************************/ void delay()//延时程序{uchar m,n,s;for(m=20;m>0;m--)for(n=200;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/void main(){OUT1=1; //输出继电器吸合delay(); //延时OUT1=0; //输出继电器断开delay(); //延时while(1); //无限循环}/********************************************************************结束*********************************************************************/003、可编程继电器模块之接通电源，继电器常开触点接通1秒后断开，然后常闭触点工作6秒，循环工作/********************************************************************汇诚科技实现功能:接通电源，继电器常开触点接通1秒后断开，然后常闭触点工作6秒，循环工作。
MREL2A继电器模块使用说明书
上海康比利仪表有限公司SHANGHAI COMPLEE INSTRUMENT CO.,LTD.MREL2A 继电器模块使用说明书版本：V0.4一、概述：该模块必须安装在本公司的多功能数字仪表上，对仪表的3I,3U, 3V,In,Psum,Qsum,Ssum,F,PF等参数进行上下限值、恢复值、延时时间的设定及监控。
每个多功能表最多可安装4个继电器模块，而每一个模块含有2路的继电器输出，合共8路继电器输出。
二、主要参数和技术指标：1、尺寸：68mm*48mm；2、连接：用2.5mm2接插端子；3、重量：40g；4、继电器：最大值230VAC-5A-1150VA；5、最大操作次数：≤108；6、绝缘电压：2.6kV；7、响应时间：1s。
三、外观：四、外形图：单位：mm。
五、安装示意图：注意！ 在安装本模块至多功能表时，必须切断多功能表的电源。
六、接线示意图：按照操作手册正确接线后，开启电源模块号接线端子1-2接线端子3-4 1继电器输出1继电器输出22继电器输出3继电器输出43继电器输出5继电器输出64继电器输出7继电器输出8MREL2A 七、设置：当继电器模块安装在多功能表上后，除了多功能表原本有的一些设置界面外，还会新增继电器设置界面，进入设置模块进行参数设置修改（数值修改的操作方法请参考多功能表使用说明书），表一中列举了插入一个继电器模块后第1路新增的界面。
表一：显示说明备注Out1 Par xx继电器第1路监控的对象Out1 LV xx继电器第1路的低点监控值Out1 rat xx继电器第1路低点的值的倍率（一般设置为1）Out1 HV xx继电器第1路的高点监控值Out1 rat xx继电器第1路高点的值的倍率（一般设置为1）Out1 hy xx继电器第1路的报警值迟滞Out1 sec xx继电器第1路的报警值动作延迟时间Out1 con xx继电器第1路的继电器输出类型,即NO和NC选择说明：1、假设监控对象为Par = I1，设置LV=50A， HV = 100A，hy= 2%, sec = 2S, con = NC。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、模块采用正品优质继电器，常开接口最大负载：交流250V/10A，直流30V/10A;
2、采用贴片光耦隔离，驱动能力强，性能稳定；触发电流5mA；
3、模块工作电压有5V、9、12V、24V可供选择；
4、模块可以通过跳线设置高电平或低电平触发；
5、容错设计，即使控制线断，继电器也不会动作；
6、电源指示灯（绿色），继电器状态指示灯（红色）
7、接口设计人性化，所有接口均可通过接线端子直接连线引出，非常方便
8、模块尺寸：50mm * 26mm* 18.5mm（长*宽*高)
9、设有4个固定螺栓孔，孔3.1mm，间距
44.5mm*20.5mm
二模块接口:
1、DC+：接电源正极（电压按继电器要求，有
5V.9V.12V和24V选择）
2、DC-：接电源负极
3、IN：可以高或低电平控制继电器吸合
继电器输出端：
1、NO：继电器常开接口，继电器吸合前悬空，吸
合后与COM短接
2、COM：继电器公用接口
3、NC：继电器常闭接口，继电器吸合前与COM 短接，吸合后悬空
高低电平触发选择端：
1.跳线与LOW短接时为低电平触发;
2.跳线与high短接时为高电平触发。
