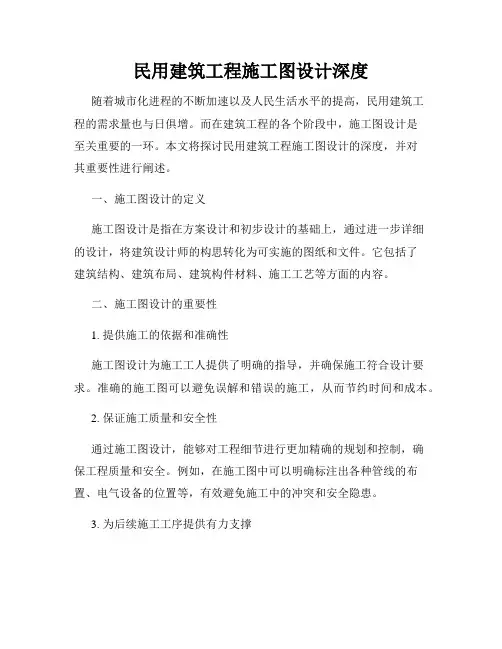

民用建筑工程施工图设计深度随着城市化进程的不断加速以及人民生活水平的提高，民用建筑工程的需求量也与日俱增。
而在建筑工程的各个阶段中，施工图设计是至关重要的一环。
本文将探讨民用建筑工程施工图设计的深度，并对其重要性进行阐述。
一、施工图设计的定义施工图设计是指在方案设计和初步设计的基础上，通过进一步详细的设计，将建筑设计师的构思转化为可实施的图纸和文件。
它包括了建筑结构、建筑布局、建筑构件材料、施工工艺等方面的内容。
二、施工图设计的重要性1. 提供施工的依据和准确性施工图设计为施工工人提供了明确的指导，并确保施工符合设计要求。
准确的施工图可以避免误解和错误的施工，从而节约时间和成本。
2. 保证施工质量和安全性通过施工图设计，能够对工程细节进行更加精确的规划和控制，确保工程质量和安全。
例如，在施工图中可以明确标注出各种管线的布置、电气设备的位置等，有效避免施工中的冲突和安全隐患。
3. 为后续施工工序提供有力支撑在施工图设计中，不仅涉及到建筑本身的结构和构件，还包括了各种安装工程、装饰工程等。
准确的施工图设计能够为后续的施工工序提供有力的支撑，保证相关工程的顺利进行。
三、施工图设计的深度内容1. 建筑构件的详细设计在施工图设计中，需要对建筑构件进行详细的设计，包括尺寸、材料、连接方式等。
例如，在设计混凝土结构时，需要详细指定混凝土的配合比，钢筋的直径、间距等。
2. 配套设施的布置和设计施工图设计中还需要考虑到各种配套设施的布置和设计，如水电管线、暖通空调设备等。
这些设施的布置需要与建筑结构和装饰工程相衔接，确保整体工程的顺利实施。
3. 施工工序和工艺的规划在施工图设计中，需要详细规划施工工序和工艺。
例如，在设计钢结构时，需要考虑到吊装、焊接、防火涂料施工等工艺要求，以确保施工过程的顺利进行。
4. 建筑材料和设备的选择在施工图设计中，还需要对建筑材料和设备进行选择和规划。
例如，在设计屋面时，需要选择防水材料、排水设备等，确保屋面的密封性和排水畅通。
建筑施工图设计方案PPT课件精选全文
➢ 设计标高：说明相对标高与总图绝对标高的关系 ➢ 用料说明和室内外装修：墙体、墙身防潮层、地下
室防水、屋面、外墙身、勒角、散水、台阶、坡道、 油漆、涂料等的材料和做法，可用文字说明，部分 直接在图上引注或加索引号。 ➢ 其他需要说明问题。
比例
➢ 建筑专业、图选用的比例，宜符合下表的规定。
图名
比例
建筑平面图、立面图、1:50 1:100 1:150
剖面图
1:200 1:300
局部放大图
1:10 1:20 1:25 1:30 1:50
构造详图
1:1 1:2 1:5 1:10 1:15 1:20 1:25 1:30 1:50
剖切符号
➢ 剖视的剖切符号应由剖切位置线及投射方向线 组成，均应以粗实线绘制。
➢ 施工图设计目的：指导施工。
施工图设计的逻辑性
➢ 施工图的内容庞杂，而且要求交代详细，图纸 数量必然较多，因此，图纸的编排需要有较强 的逻辑性，并已基本形成了约定俗成的规律－ －－建设部颁布的《建筑工程设计文件编制深 度规定 2003年版》就是集中的体现。
建筑制图
建筑制图
➢ 《房屋建筑制图统一标准》GB/T 50001-2001、 ➢ 《总图制图标准》GB/T 50103-2001、 ➢ 《建筑制图标准》GB/T 50104-2001、 ➢ 《建筑结构制图标准》GB/T 50105-2001、 ➢ 《给水排水制图标准》GB/T 50106-2001 ➢ 《暖通调制图标准》GB/T 50114-2001
施工图设计的严肃性
➢ 施工图是设计单位最终的技术产品，是设计单 位整体水平的体现，是进行建筑施工的依据。 对建设项目建成后的质量及效果，负有相应的 技术及法律责任。
建筑方案扩初和施工图设计成果深度要求

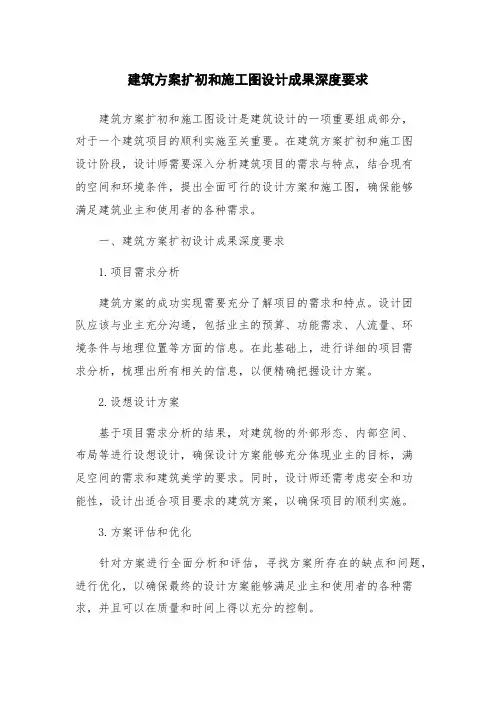

建筑方案扩初和施工图设计成果深度要求建筑方案的扩初和施工图设计是建筑设计过程中非常重要的环节，深入细致的设计可以确保建筑项目的质量和效率。
以下将从设计深度方面进行阐述。
一、建筑方案扩初设计的深度要求1. 总体规划：建筑方案扩大设计需要对原始设计进行引导，必须进行协调整合，同时完成规划书。
需要在总体规划阶段对建筑基础设施进行整体设计，依据土地利用和多种功能的要求进行合理的布局。
2. 地块分析：在建筑方案扩初设计阶段，需要对每个土地块进行分析，包括其地形条件和土壤质量等因素。
这样可以做好建筑的基础设计，保证建筑物在地理位置上的稳定性和安全性。
3. 模型分析：在进行建筑方案扩初设计时，需要对建筑物进行全面而深入的分析，借助建筑模型进行建筑布局的优化和改善。
这样可以确保建筑设计方案能够有效地满足客户需求。
4. 设施规划：建筑方案扩大设计需要对建筑设施进行整体设计，包括水、电、煤气、通风等设施规划。
通过科学的设施设计，可以保证建筑物的正常运转和出色的维护效率。
5. 建筑结构规划：在建筑方案扩初设计阶段，需要对建筑的结构进行全面而深入的规划，如建筑的承重结构、钢结构等。
这样可以确保建筑的受力分配合理、建筑物的安全性能宜人、建筑的美观性更加出色。
6. 材料选择：在建筑方案扩初设计时需要注重材料的选择，深入研究各种材料的功能和特点，结合自身项目特点进行合理的选择，确保建筑物的品质，减轻客户运维成本。
7. 建筑节能分析：在建筑方案扩初设计阶段，需要对建筑物的节能分析进行全面的研究。
这可以确保建筑物在节能方面的性能得到有效的提升和改善，为用户节省大量费用。
二、施工图设计的深度要求1. 模型分析：在施工图设计阶段需要对建筑物进行全面而深入的分析，借助建筑模型将建筑物的设计结果自然地呈现出来。
深度的建筑模型分析能够确保建筑施工的顺利进行。
2. 详细设计：在施工图设计中，各种设计方案需要进行逐一的比较和分析，然后选择最合适的方案。

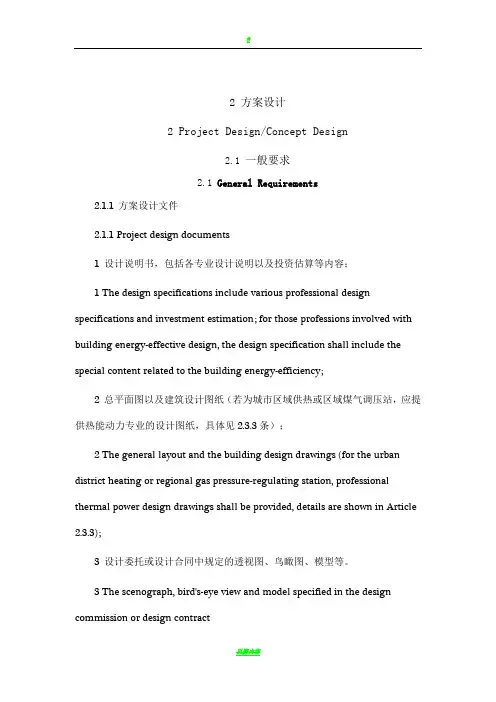

建筑设计方案、初设及施工图深度(带英文翻译)
