Proe工程图参数定义

一、Proe工程图参数定义模型设置：proe模板模型1、打开PROE模型模板目录D:\Program Files\PTC\Creo Elements\Pro5.0\templates→打开需要修改的模型文件如：mmns_part_solid.prt公制模板模型2、修改模型设置：文件→属性→材料类更改单位为：毫米千克秒更改质量属性密度为：0.0000785（金属）源更改为：几何和参数3、设置参数及关系式：在关系及参数中写入以下内容：定义重量计算关系式4.1、设置参数图号=rel_model_name名称=PTC_COMMON_NAME材料=PTC_MATERIAL_NAME重量=MP_MASS("")4.2、设置关系式工具→关系添加关系式：质量=MP_MASS("")→点选参数：添加参数名称为：质量（与关系式名称对应）其他保持系统定义工程图设置：工程图定义标题栏参数\1、表图框设置②图号：&图号③名称：&名称④材料：&材料⑤重量：&重量 [.3]⑥比例：&scale⑦共页：&total_sheets⑧第页：&current_sheet⑨单位名称：直接在标题栏单元格中输入。

日期：&today_date(需要手工输入日期)，：&todays_date(自动提取电脑系统日期)2、工程图显示重量：1、载入模型2、于模型中文件→属性→质量属性→更改→生成报告3、回工程图点编辑→再生模型→重量栏及显示重量企业应用中工程图明细表(BOM表)中要显示的参数是要添加到模板中的(如零件的名称，规格，重量等)，重量是系统自动计算的不需要设置值，而零件名称和规格是要在零件模型中手动维护，相对比较麻烦，有一种方法可以在组件中批量维护每个零件参数值，下面介绍以维护零件名称“DESCRIPTION”参数为例的操作步骤。

PROE工程图标准配置及参数含义和转出CAD图比例为1比1

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

Proe 工程图绘图属性设置

Proe 工程图绘图属性设置&todays_date 显示当前日期&model_name 显示模型名称&scale 显示绘图比例&dwg_name 显示工程图的名称&type 显示模型类型(装配图或零件)&format 显示图纸具体规格&current_sheet 显示图纸页码&total_sheets 显示图纸总页码数&dtm_name 显示基准平面名称设置文字高度drawing_text_height 3.5设置文本宽度text_width_factor 0.6设置视角类型(第一视角)projection_type first_angle设置箭头长度draw_arrow_length 3.5设置箭头方式(实心箭头)draw_arrow_style filled设置绘图单位drawing_units mm报表你看到的符号右边有…的就表明这个符号有子项可以展开。

报表符号分为下面的几大类：asm…---有关装配的信息dgm…－fam…－有关族表的信息harn…－有关电缆的参数信息lay…－有关layout的信息mbr…－有关单个元件的信息mdl…－有关单个模型的信息mfg…－有关mfg的信息prs…rpt…－有关重复区域的信息weldasm…有关焊接装配的信息尽管报表符号有很多，但是常用的也不算太多，记住下面的这些足以应付你的一般工作：装配中的成员名称asm.mbr.type 装配中的成员类型（Assembly或Part）asm.mbr.(user defined) 装配中的成员的用户自定义参数rpt.index 报表的索引号rpt.qty 报表中的成员数量rpt.level 报表中的成员所处的装配等级rpt.rel.(user defined) 报表关系中的用户自定义参数族表的实例名族表实例的参数名fam.inst.param.value 族表实例的参数值。

proe绘图选项设置

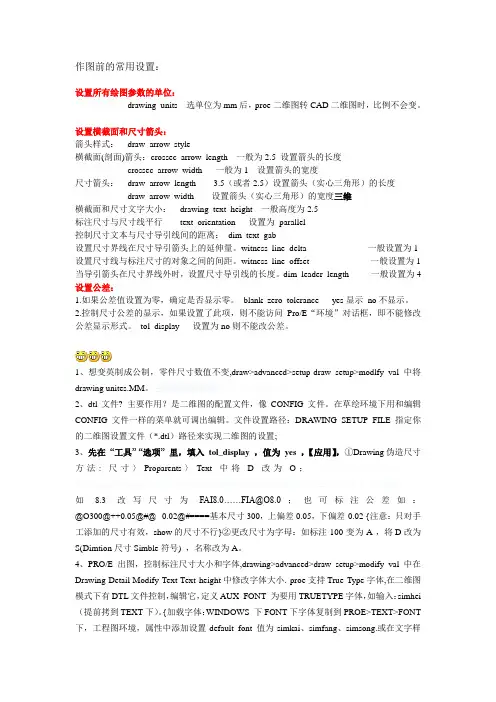

作图前的常用设置：设置所有绘图参数的单位：drawing_units 选单位为mm后，proe二维图转CAD二维图时，比例不会变。

设置横截面和尺寸箭头：箭头样式：draw_arrow_style横截面(剖面)箭头：crossec_arrow_length 一般为2.5 设置箭头的长度crossec_arrow_width 一般为1 设置箭头的宽度尺寸箭头：draw_arrow_length 3.5（或者2.5）设置箭头（实心三角形）的长度draw_arrow_width 设置箭头（实心三角形）的宽度三维横截面和尺寸文字大小：drawing_text_height 一般高度为2.5标注尺寸与尺寸线平行text_orientation 设置为parallel控制尺寸文本与尺寸导引线间的距离：dim_text_gab设置尺寸界线在尺寸导引箭头上的延伸量。

witness_line_delta 一般设置为1设置尺寸线与标注尺寸的对象之间的间距。

witness_line_offset 一般设置为1当导引箭头在尺寸界线外时，设置尺寸导引线的长度。

dim_leader_length 一般设置为4 设置公差：1.如果公差值设置为零，确定是否显示零。

blank_zero_tolerance yes显示no不显示。

2.控制尺寸公差的显示，如果设置了此项，则不能访问Pro/E“环境”对话框，即不能修改公差显示形式。

tol_display 设置为no则不能改公差。

1、想变英制成公制，零件尺寸数值不变,draw>advanced>setup-draw setup>modlfy val中将drawing unites.MM。

三维网技术论坛$ ?' ]. `7 ~3 C/ k1 F2、dtl文件? 主要作用？是二维图的配置文件，像CONFIG文件。

在草绘环境下用和编辑CONFIG文件一样的菜单就可调出编辑。

Proe 工程图参数设置

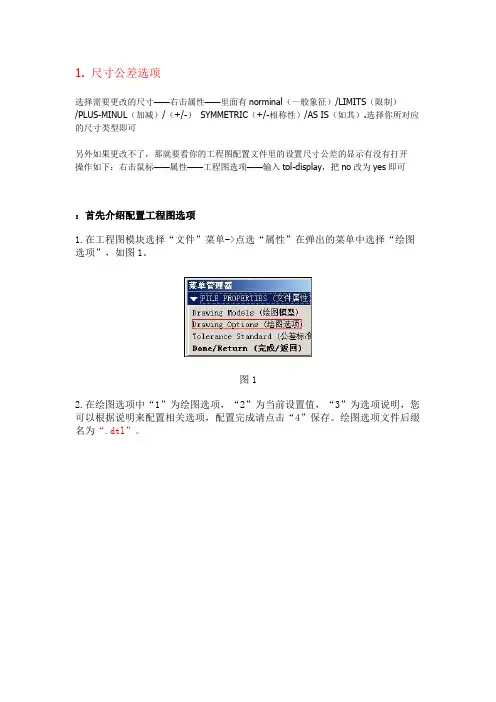

1. 尺寸公差选项选择需要更改的尺寸——右击属性——里面有norminal（一般象征）/LIMITS（限制）/PLUS-MINUL（加减）/（+/-）SYMMETRIC（+/-相称性）/AS IS（如其）.选择你所对应的尺寸类型即可另外如果更改不了，那就要看你的工程图配置文件里的设置尺寸公差的显示有没有打开操作如下：右击鼠标——属性——工程图选项——输入tol-display，把no改为yes即可：首先介绍配置工程图选项1.在工程图模块选择“文件”菜单->点选“属性”在弹出的菜单中选择“绘图选项”，如图1。

图12.在绘图选项中“1”为绘图选项，“2”为当前设置值，“3”为选项说明，您可以根据说明来配置相关选项，配置完成请点击“4”保存。

绘图选项文件后缀名为“.dtl”。

图23.常用绘图选项说明。

drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

PROE 工程图的设置

一、进入工程图模块：新建绘图去掉使用缺省模板确定浏览选择模型空指定纸张大小确定二、工程图的设置1、设置单位：菜单管理器高级绘图设定选项输入drawing-units 在数值选mm 增加/改变应用关闭2、设置视角：菜单管理器高级绘图设定选项输入Projectin-tyPe 在数值选third-angle(三角)/first-angle(一角) 增加/改变应用关闭3、设置工差显示：菜单管理器高级绘图设定选项输入ToP-disPlay 数值选Yes 增加/改变应用关闭4、设置文字高度：菜单管理器高级绘图设定选项输入drawing-text-heighe 输入值（指文字高度）增加/改变应用关闭5、设置切割平面箭头长度：菜单管理器高级绘图设定选项输入 crossee-a now-length 增加/改变应用关闭6、设置切割平成箭头宽度：菜单管理器高级绘图设定选项输入crossee-amow-width 输入值增加/改变应用关闭7、导引线箭头的长度：菜单管理器高级绘图设定选项输入draw-a now-length 输入值增加/改变应用关闭8、设置导引线箭头宽度：菜单管理器高级绘图设定选项输入draw-a now-width 输入值增加/改变应用关闭9、设置所有箭头的样式：菜单管理器高级绘图设定选项输入draw-a now-style-filled 增加/改变应用关闭三、创建正投影视图1、全视图：视图一般全视图无剖截面比例/无比例完成选取视图放置点选择投影平面选择参考面确定2、半视图：视图一般半视图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定3、破断图：视图一般破断图无剖截面比例/无比例完成选择视图放置点选择投影平面选择参考面确定注：用于规则产品4、部分视图：视图一般部分视图无剖截面比例/无比例完成选取视图放置点选取投影平面选择参考面确定一、产生投影视图增加视图投影全视图无剖截面比例/无比例完成选取视图的放置点确定注：产生投影视图之前一定要有父视图五、修改1、修改比例：偏辑数值点选比例值输入新的比例值确定2、修改视图位置：视图移动视图选视图进行移动3、删除视图：视图删除视图选择视图确认注：如果子视图未删除，父视图就无法删除4、撤消对齐方式：（打破父子关系方置视图）视图修改视图对齐点选不需要对齐的视图撤消对齐视图完成/返回5、重定向视图：视图修改视图重定向点选要重定向的视图……。

PROE工程图的配置参数含义

PROE工程图的配置参数含义一：这些选项控制与其他选项无关的文本；--------drawing_text_height 用“drawing_units”的设置值，设置绘图中的所有文本的缺省高度；--------text_thickness 对再生后的新文本，以及粗细未修改的现有文本，设置缺省文本粗细，数值以绘图单位表示；--------text_width_factor 设置文本宽度和文本高度间的缺省比值，直到用“文本宽度”命令改变宽度，系统才不保留此值；二：这些选项控制视图和它们的注释；--------broken_view_offset 设置剖断视图两部分的偏距距离；--------create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示，如设置为“是”，则创建新视图时，视图分段显示。

此选项只影响新视图；--------def_view_text_height 设置横截面视图和投影详图视图中，用于视图注释及箭头中视图名称的文本高度；--------def_view_text_thickness 设置新创建的横截面视图和投影详图视图中，用于视图注释及箭头中的视图名称的文本缺省粗细；--------default_view_label_placement 设置视图标签的缺省位置和对齐方式；--------detail_circle_line_style 对绘图总指示详细视图的圆设置线形；--------detail_circle_note_text 确定在非ASME-94详细视图参照注释中显示的文本；--------detail_view_boundary_type 确定详细视图的父视图上的缺省边界类型；--------detail_view_circle 对围绕由详细视图详细表示的模型部分的圆，设置此圆的显示方式；-------detail_view_scale_factor 确定详细视图的及其父视图间的缺省比例因子，如果设置为2，则详细视图比例为其父视图的两倍；--------half_view_line 确定对称线的显示，如设置为“solid”,则有材料存在的地方将绘制实线，“symmetry_iso”遵循ISO标准128：1982 5.5。

PROE工程图设置config

PRO/E工程图设置说明config.pro有很多选项，但常用的选项并不多。

下面列举部分选项，并作简要说明，供大家参考。

建议新建一个文件夹，其中保存所有的配置文件，以便备份。

在此以D:\config 为配置文件保存地址。

menu_translation both设置下拉菜单时为中英文双语菜单tol_mode nominal设置显示的尺寸没有公差trail_dir D:\temp\trail设置轨迹文件存放路径web_browser_homepage about:blank设置浏览器首页为空白页drawing_setup_file D:\config\gb.dtl设置工程图配置文件system_colors_file D:\config\syscol.scl设置系统颜色配置文件pdf_use_pentable yes设置输出PDF时使用系统线宽设置pro_format_dir D:\config\format设置工程图格式文件路径open_window_maximized yesPro/E窗口最大化display_axes NO不显示基准轴display_coord_sys NO不显示基准坐标系display_planes NO不显示基准平面display_points NO不显示基准点file_open_default_folder working_directory“文件”——“打开”的目录为工作目录template_designasm D:\config\template\asm.asm组件模板使用公制模板（长度：毫米；力：牛；时间：秒）template_esrasm mmns_asm_esr.asmESR组件模板使用公制模板template_mfgcast mmns_mfg_cast.mfg制造铸件组件模板使用公制模板template_mfgcmm mmns_mfg_cmm.mfgCMM模板使用公制模板template_mfgemo mmns_mfg_emo.mfgExpert machine模板使用公制模板template_mfgmold mmns_mfg_mold.mfg制造模具模板使用公制模板template_mfgnc mmns_mfg_nc.mfg制造组件模板使用公制模板tem plate_mold_layout mmns_mold_lay.asm模具布局模板使用公制模板template_sheetmetalpart mmns_part_sheetmetal.prt钣金零件模板使用公制模板template_solidpart D:\config\template\part.prt零件模板使用公制模板model_note_display no设置注释不显示pro_unit_length unit_mm设置长度缺省单位为mmpro_unit_mass unit_kilogram设置质量缺省单位为kgpro_unit_sys mmks设置缺省单位系统为mmks（毫米千克秒）bell no关闭提示音default_dec_places 3设置所有模型模式中非角度尺寸的缺省小数位数default_ang_dec_places 2设置角度尺寸小数位数sketcher_dec_places 2设置草绘时的尺寸小数位数default_draw_scale 1设置工程图中缺省的绘图比例，即插入一般视图时默认为1比1 save_drawing_picture_file embed设置将图片嵌入工程图中，可以实现工程图打开时预览search_path_file D:\config\search.pro设置搜索文件tangent_edge_display no设置相切边不显示set_menu_width 12设置下拉菜单的宽度intf_out_layer part_layer设置图层方式（影响转CAD）dxf_export_mapping_file D:\config\dxf_export.pro指定转CAD的转换设置文件mdl_tree_cfg_file D:\config\tree.cfg设置模型树配置文件allow_anatomic_features yes设置自动再生特征text_height_factor 40设置系统坐标及基准面显示的字体大小pro_note_dir D:\config\note设置注释文件路径rename_drawings_with_object both设置保存副本时自动复制与零件或组件相关的工程图use_8_plotter_pens yes设置使用8笔（影响打印）mass_property_calculate automatic设置质量自动计算format_setup_file D:\config\format.dtl设置工程图格式文件的配置文件pro_symbol_dir D:\config\symbol设置工程图用的符号tolerance_standard iso设置公差标准为ISOpro_plot_config_dir D:\config\print_pcf设置打印机打印样式文件路径pro_material_dir D:\config\material设置材料库文件路径pen_table_file D:\config\table.pnt设置打印线宽配置文件step_export_format ap214_cd设置输出step格式文件时，保留原模型颜色dxf_out_scale_views yes输出为DWG或DXF时不管工程图中的比例，自动重新缩放为1比1 pro_font_dir C:\WINNT\Fonts\将该目录中的字体加载到绘图中sketcher_dim_of_revolve_axis yes。

Proe工程图参数定义

一、Proe工程图参数定义
模型设置：proe模板模型
1、打开PROE模型模板目录D:\Program Files\PTC\Creo Elements\Pro5.0\templates→打开需要修改的模型文件如：mmns_part_solid.prt公制模板模型
2、修改模型设置：文件→属性→材料类更改单位为：毫米千克秒
6.重复1-4步，分别修改钣金模板“mmns_part_sheetmetal.prt”和组件模板“mmns_asm_design.asm”并配置“template_sheetmetalpart”和“template_designasm”这两个选项。
7.为了使模型再生的时候能够重新计算质量，需要配置config文件中的选项“mass_property_calculate”值为“automatic”。
2、工程图显示重量：
1、载入模型
2、于模型中文件→属性→质量属性→更改→生成报告
3、回工程图点编辑→再生模型→重量栏及显示重量
企业应用中工程图明细表(BOM表)中要显示的参数是要添加到模板中的(如零件的名称，规格，重量等)，重量是系统自动计算的不需要设置值，而零件名称和规格是要在零件模型中手动维护，相对比较麻烦，有一种方法可以在组件中批量维护每个零件参数值，下面介绍以维护零件名称“DESCRIPTION”参数为例的操作步骤。
更改质量属性密度为：0.0000785（金属）源更改为：几何和参数
3、设置参数及关系式：在关系及参数中写入以下内容：
4.1、设置参数
图号=rel_model_name
名称=PTC_COMMON_NAME
材料=PTC_MATERIAL_NAME
重量=MP_MASS("")

PRO工程图配置参数含义

PRO工程图配置参数含义PROE工程图的配置参数含义一：这些选项控制与其他选项无关的文本；--------drawing_text_height 用“drawing_units”的设置值，设置绘图中的所有文本的缺省高度；--------text_thickness 对再生后的新文本，以及粗细未修改的现有文本，设置缺省文本粗细，数值以绘图单位表示；--------text_width_factor 设置文本宽度和文本高度间的缺省比值，直到用“文本宽度”命令改变宽度，系统才不保留此值；二：这些选项控制视图和它们的注释；--------broken_view_offset 设置剖断视图两部分的偏距距离；--------create_area_unfold_segmented 使局部展开的横截面视图中的尺寸显示，类似于全部展开的横截面视图中的尺寸显示，如设置为“是”，则创建新视图时，视图分段显示。

此选项只影响新视图；--------def_view_text_height 设置横截面视图和投影详图视图中，用于视图注释及箭头中视图名称的文本高度；--------def_view_text_thickness 设置新创建的横截面视图和投影详图视图中，用于视图注释及箭头中的视图名称的文本缺省粗细；--------default_view_label_placement 设置视图标签的缺省位置和对齐方式；--------detail_circle_line_style 对绘图总指示详细视图的圆设置线形；--------detail_circle_note_text 确定在非ASME-94详细视图参照注释中显示的文本；--------detail_view_boundary_type 确定详细视图的父视图上的缺省边界类型；--------detail_view_circle 对围绕由详细视图详细表示的模型部分的圆，设置此圆的显示方式；-------detail_view_scale_factor 确定详细视图的及其父视图间的缺省比例因子，如果设置为2，则详细视图比例为其父视图的两倍；--------half_view_line 确定对称线的显示，如设置为“solid”,则有材料存在的地方将绘制实线，“symmetry_iso”遵循ISO标准128：1982 5.5。

proe工程图配置文件设置

proe工程图配置文件设置宁波蓝天电脑培训学校 2015011工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。

不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。

可见工程图配置文件的重要性。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。

detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。

Proe工程图标准设置大全

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3.000000 尺寸文字高度text_thickness 0.000000 文字厚度text_width_factor 0.800000 文字宽度与高度的比值（2）视图参数broken_view_offset 5.000000 破断视图的偏移距离def_view_text_height 5.000000 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

Proe工程图配置参数

工程图配置杂项选项：drawing_units inch改成mm 修改国标单位mm这些选项控制与其他选项无关的文本：drawing_text_height 值：3.5 修改文本高度text_width_factor 值0.6 修改文本宽度这些选项控制视图和它们的注释：projection_type 改成：first_angle 修改成第一视角这些选项控制方向指引：draw_arrow_length 值3.5 设置导引线箭头的长度draw_arrow_style filled（填充）标注箭头样式（实心）draw_arrow_width 值：1 标注箭头宽度这些选项控制尺寸公差tol_display 值yes 控制尺寸公差tol_text_height_factor 值：0.6 公差文字高度tol_text_width_factor 值0.6 公差文字宽度公差值的修改默认无方式：工具——选项——tol_mode 值：nominal 保存命名为：config.pro报表符号分为下面几大类：asm -----有关装配信息dgm------fam------有关族表的信息harn-----有关电缆的参数信息lay----有关layout的信息mbr-----有关单个元件的信息mdl-----有关单个模型的信息mfg----有关mfg的信息prsrpt---有关重复区域的信息weldasm---有关焊接装配的信息常用的有：asm-mbr-name 装配中的成员名称asm-mbr-type 装配中的成员类型（Assembly或Part）asm-mbr-（user defined）装配中的成员的用户自定义参数rpt-index 报表的索引号rpt-qty 报表中的成员数量rpt-level 报表中的成员所处的装配等级rpt-rel-（user defined）报表关系中的用户自定义参数fam-inst-name 族表的实例名fam-inst-param-name族表实例的参数名fam-inst-param-value 族表实例的参数值。

PROE工程图标准配置及参数含义和转出CAD图比例为1比1

一、初始设置1．工程图的config.pro设置（1）启动时加载公制单位。

template_designasm mmns_asm_design.asmtemplate_mfgcast mmns_mfg_cast.mfgtemplate_mfgcmm mmns_mfg_cmm.mfgtemplate_mfgmold mmns_mfg_mold_mfgtemplate_mfgemo mmns_mfg_emo.mfgtemplate_mfgnc mmns_mfg_nc.mfgtemplate_mold_layout mmns_mold_lay.asm（2）设置默认的尺寸公差显示模式为基本尺寸tol_mode nominallimits 为极限公差，所有的尺寸均会加上极限公差（3）启动时加载所有特征allow_anatomic_features yes2．配置工程图文件prodetail.dtl（符合国标的设置）（1）尺寸文字drawing_text_height 3. 尺寸文字高度text_thickness 0. 文字厚度text_width_factor 0. 文字宽度与高度的比值（2）视图参数broken_view_offset 5. 破断视图的偏移距离def_view_text_height 5. 设置视图注释的文字高度half_view_line symmetry_iso 设置半剖视图的线型为“symmetry_iso”标准projection_type first_angle 设置投影视角为第一视角view_scale_denominator 此项设置为正整数，如“1”时，与下面的“view_scale_format”参数配合使用，视图比例可以以比例形式显示。

view_scale_format 设置为“ration_colon”选项，将以比例形式显示视图比例，如1:2，系统默认为“decimal”选项，即以分数形式显示比例。

proe工程图国标修改

Proe的工程图中，外国的标准跟我们国家的标准不一样，所以在绘图之前要做相应的修改，包括：投影图生成的视角、尺寸单位、文字高度、箭头高度、箭头宽度、箭头样式等。

可通过更改绘图选项的方法来设置将要生成的工程图的格式。

方法如下：单击【文件】——【属性】，在弹出的【文件属性】浮动菜单中单击【绘图选项】菜单项，打开：“选项”对话框选择需要修改的值主要修改项如下表格所示
以上修改仅对当前文件有效。

若想在其他文件中继续使用这些配置，可想将此设置以文件的形式存盘，然后在要使用的文件中打开即可，方法如下
（1）将设置存盘。

将各选项的值设置好之后，单击“选项”
对话框中的按钮，在弹出的“另存
为”对话框中存盘（扩展名为dtl）
（2）Dtl文件的使用。

在新的工程图文件建立之后单击【文件】——【属性】——【文件属性】菜单项打开“选
项”对话框，然后单击打开按钮选择步骤1存盘的
dtl文件即可
（3）提示：工程图文件建立时所用得设置选项是通过其默认的设置文件而得到的，此文件为软件安装路径下得
“text\prodetail.dtl”。

若将上面生成的符合国标的配
置文件名称改为“prodetail.dtl”并覆盖原来的dtl文
件，则系统在每次生成工程图时均自动使用此国标格
式。

proe工程图配置选项说明

Drawing Option（绘图选项）By 无维网黄光辉(IceFai、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch），注意这个数值的单位是由Drawing Option中的drawing_units指定的，缺省的是英寸，这点要注意。

后面有关高度或长度的单位都是同样的情况就不再说明了。

一般来说设成3mm是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“Text Width”指令来改变这个值。

*******************************************************************************下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。

缺省是 1.00（inch）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。

该选项只对新视图起作用。

Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。

但它也支持不分段的局部展开剖视图的详图视图。

?yes* - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。

?no - 创建新视图时，不以片段形式显示视图。

z def_view_text_height设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。

缺省为0也就是drawing_text_height选项的值。

当然你也可以手工输入。

z def_view_text_thickness设置用作视图注释和在新创建的剖视图及投影详图视图中的箭头中的视图名称新文本的缺省宽度。

PROE工程图设置文件选项详解

工程图设置文件选项（变量）利用工程图设置文件选项可以控制工程图的尺寸高度、注释文本、文本定向、几何公差标准、字型属性、拔模标准、箭头长度等属性。

用户通常需要根据自身的要求，通过修改“选项”对话框中选项的参数来配置工程图的设置文件选项。

选择下拉菜单命令，系统弹出图1所示的菜单，选择命令，系统弹出图2所示的“选项”对话框。

表1就是用于工程图环境的工程图设置文件选项。

图2 “选项”对话框图1 “文件属性”菜单表1 配置文件选项配置选项配置值参数说明yes 2d_region_colunms_ fit_textno* 确定二维重复区域中的每一栏，是否自动调整大小以适应最长的文本段 yes* all_holes_in_hole_ tableno 在孔表中是否标准和草绘孔 yes allow_3D_dimensionsno* 在等轴测视图中是否显示尺寸horizontal* 以水平方式显示角度尺寸文本，且文本位于引线之间parallel_outside无论引线的方向如何，显示文本都平行于引线 horizontal_outside 在尺寸外水平显示文本parallel_above 平行于尺寸圆弧，在其上显示文本angdim_text_ orientationparallel_fully_outside平行于导线显示角度尺寸文本(带正／负公差)（续）配置选项配置值参数说明on_gtol* 控制连接到直径尺寸的设置基准的位置 asm_dtm_on_ dia_dim_gtolon_dim 根据ASME 标准将设置基准放置在几何公差上yes* 将草绘尺寸与草绘图元关联起来 associative_dimensioningno 中断草绘尺寸和草绘图元的关联性 yes可从中间修剪轴axis_interior_clippingno* 必须遵循ANSI Y14.2M 的标准，只允许修剪轴端点axis_line_offset <值> 设置直轴线延伸超出其相关特征的默认距离yes blank_zero_toleranceno*如果公差值设置为零，确定是否不显示正负公差值broken_view_offset<值>设置破断视图两部分之间的偏距距离，如下图jis* chamfer_45deg_dim_textiso/din控制绘图中45°倒角尺寸的显示控制倒角尺寸导引类型而不影响文本std_asme_ansi*采用美国机械工程师协会(ASME)／美国国家标准协会(ANSl)std_din 采用德国标准协会(DIN)Deutsches lnstitutfur Normung std_iso 采用国际标准组织 (ISO) chamfer_45deg_leader_ stylestd_jis采用日本工业规格 (JIS)circle_axis_offset<值>设置圆十字叉丝轴超出圆边的默认距离，如下图yes* clip_diam_dimensionsno 控制详细视图中直径尺寸的显示。

proe工程图配置选项说明

Drawing Option （绘图选项）By 无维网黄光辉(IceFai 、冰大)下面的选项是控制其它子项没有设定的文本的z drawing_text_height设置绘图中缺省的文本高度，缺省是0.15625（inch ），注意这个数值的单位是由DrawingOption 中的drawing_units 指定的，缺省的是英寸，这点要注意。

后面有关高度或长度的单位都是同样的情况就不再说明了。

一般来说设成3mm 是比较合适的值z text_thickness设置文本的线条粗细，缺省为0，你也可以输入一个0到0.5的值z text_width_factor设置文本的宽度和高度的缺省比例以调整字体的宽瘦，系统会一直保持这个值直到用“TextWidth ”指令来改变这个值。

无维网I c e F a i原创P r oE 教程winxos 11-01-28winxos 11-01-28*******************************************************************************下面的这些选项是用来控制视图和它们的注释z broken_view_offset设置破断视图的两部分之间的偏距距离。

缺省是1.00（inch ）z create_area_unfold_segmented使局部展开的剖视图中的尺寸与全部展开的剖视图中的尺寸显示相似。

该选项只对新视图起作用。

Pro/E 不支持分段的局部展开或全部展开的剖视图的详图视图。

但它也支持不分段的局部展开剖视图的详图视图。

•yes * - 在创建新视图时，对应于剖面草绘的直段，将视图显示为多个片段 - 一次显示一个片段。

•no - 创建新视图时，不以片段形式显示视图。

z def_view_text_height无维网I c e F a i原创P r oE 教程winxos 11-01-28winxos 11-01-28设置用作视图注释和在剖视图及投影详图视图中的箭头中的视图名称的文本高度。

proe工程图配置文件

proe工程图配置文件在PROE（也称为PTC Creo）软件中，工程图配置文件是用于定义工程图表面和其他属性的文件。

它包含了绘图标准、线型、文字样式、尺寸样式等信息，可以帮助工程师和设计师在绘制工程图时保持一致性和准确性。

本文将详细介绍PROE工程图配置文件的功能和使用方法。

一、工程图配置文件的作用1. 统一标准：工程图配置文件可以定义绘图标准，如图框、标题、尺寸等，确保所有的工程图都符合公司或行业的标准要求。

这样可以避免每次绘图都需要重新设置标准，提高工作效率。

2. 线型和线宽：工程图配置文件可以定义线型和线宽，使得绘图过程中的线条一致性和美观性。

例如，可以定义实线、虚线、点线等不同的线型，并指定其线宽，以满足不同的绘图需求。

3. 文字样式：工程图配置文件可以定义文字样式，如字体、字号、字距等，使得工程图中的文字统一规范。

这样可以减少错误和混乱，提高工程图的可读性和可理解性。

4. 尺寸样式：工程图配置文件可以定义尺寸样式，如箭头类型、箭头大小、尺寸线类型等，使得绘制尺寸时更加方便和准确。

这样可以确保尺寸的一致性和准确性，避免尺寸错误导致的问题。

二、创建工程图配置文件在PROE软件中，创建工程图配置文件非常简单。

按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。

2. 在绘图文件中，点击菜单栏的"文件"，然后选择"配置"，再选择"工程图配置"。

3. 在弹出的对话框中，可以设置绘图标准、线型、文字样式、尺寸样式等参数。

根据需要进行设置，并点击"确定"保存配置文件。

4. 在保存配置文件时，可以为其命名，并选择保存的路径。

建议将配置文件保存在一个统一的文件夹中，以便于管理和使用。

三、使用工程图配置文件使用工程图配置文件可以帮助您在绘制工程图时快速应用所需的标准和样式。

按照以下步骤进行操作：1. 打开PROE软件，并选择一个新的绘图文件。

pro E 工程图设置

工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。

我写过一篇关于系统配置文件config.pro的教程，里面提到过配置文件对于使用PROE非常重要。

config.pro的使用，请先看这个帖/thread-9138-1-1.html不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。

可见工程图配置文件的重要性。

工程图配置文件*.dtl使用上比系统配置文件config.pro要简单一些。

所以本帖先将一些常用选项列出，供大家参考。

配置文件使用方面的内容放在后面讲解。

本帖为原创，严禁转载！请勿综合成PDF或WORD等格式打包下载，谢谢合作！本帖不设回复可见，方便大家都可以见到本帖所讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
