热控题2一、填空题：1、热工主保护退出时一般应在（ 8 ）小时内恢复。
若不能完成，应制定措施，经总工批准，允许延长工期，但最多不能超过24小时。
2、热工“三误”是指热工系统中保护、测量、自动、控制回路中作业时的（误碰、误接线、误整定）3、（顺序）控制是根据生产过程的要求，按照一定的工艺流程，对开关量进行逻辑运算的控制。
4、精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（±3.75）℃5、《二十五项反措实施细则》中要求润滑油压降至（0.03MPa）时停盘车。
6、DCS系统中IO模块指示灯C表示（通讯）。
7、为提高热工系统运行可靠性，重要自动控制信号应采用（三取中）。
8、行程开关主要是用来把(机械位移信号 )转换为电接点信号。
9、摄像机与控制系统之间的视频信号传输介质通常有（同轴电缆、光缆）两种。
10、在热工生产过程中，对调节的最基本要求是(稳定性 )。
11、DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆，且有良好的（单端）接地。
12、配制在线硅酸根表所用试剂或标准硅样品都需要用（无硅水）。
13、在汽轮机超速保护控制中，当汽轮机转速达到额定转速的（103%）时，OPC电磁阀动作，将高中压调节阀全部关闭。
14、对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（共模干扰）信号。
15、分散控制系统通过（控制器），实现控制功能的分散。
16、自动调节系统，又称为（模拟量）控制系统。
17、分散控制系统的主要功能包括4个部分：（控制功能、监视功能、管理功能和通信）功能。
18、数据采集系统的输入信号采用三取二冗余配置的测量系统中，当任一信号超越设定值时应（报警），当任二信号超越设定值时，应报警并发出动作信号。
19、热电阻元件采取双线并绕法的目的是为了（消除电感的影响和提高抗干扰能力）。
20、在热控方面来讲，DEH的含义是(数字式电调)控制系统。
自动化仪表试题及答案
自动化仪表试题及答案【篇一：《自动化仪表》习题答案】1）简述过程控制的特点。
q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计；3）控制方案丰富多彩，控制要求越来越高；4）控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式。
（2）什么是过程控制系统？试用框图表示其一般组成。
q：1）过程控制是生产过程自动化的简称。
它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制，是自动化技术的重要组成部分。
过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制，使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。
2）组成框图：（3）)单元组合式仪表的统一信号是如何规定的？q：各个单元模块之间用统一的标准信号进行联络。
1）模拟仪表的信号：气动0.02~0.1mpa、电动Ⅲ型：4~20madc或1~5v dc。
2）数字式仪表的信号：无统一标准。
（4）试将图1-2加热炉控制系统流程图用框图表示。
q：是串级控制系统。
方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的？q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。
2）略（8）通常过程控制系统可分为哪几种类型？试举例说明。
q：1）按结构不同，分为反馈控制系统、前馈控制系统、前馈-反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。
2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？q：1）不是这样。
2）比如对安全火花型防爆仪表，还有安全等级方面的考虑等。
（11）构成安全火花型防爆系统的仪表都是安全火花型的吗？为什么？q：1）是。
2）这是构成安全火花型防爆系统的一个条件。
2、综合练习题（1）简述图1-11所示系统的工作原理，画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。
计算机控制系统复习资料(精简版 列出重点知识点)
第一章概论，讲述计算机控制系统的发展过程；计算机控制系统在日常生活和科学研究中的意义；计算机控制系统的组成及工作原理；计算机控制的特点、优点和问题；与模拟控制系统的不同之处；计算机控制系统的设计与实现问题以及计算机控制系统的性能指标。
1.计算机控制系统与连续模拟系统类似，主要的差别是用计算机系统取代了模拟控制器。
2.计算机系统主要包括：．A／D转换器，将连续模拟信号转换为断续的数字二进制信号，送入计算机；．D／A转换器，将计算机产生的数字指令信号转换为连续模拟信号(直流电压)并送给直流电机的放大部件；．数字计算机(包括硬件及相应软件)，实现信号的转换处理以及工作状态的逻辑管理，按给定的算法程序产生相应的控制指令。
3.计算机控制系统的控制过程可以归结为：．实时数据采集，即A/D变换器对反馈信号及指令信号的瞬时值进行检测和输入；．实时决策，即计算机按给定算法，依采集的信息进行控制行为的决策，生成控制指令；．实时控制，即D/A变换器根据决策结果，适时地向被控对象输出控制信号。
4.计算机控制系统就是利用计算机来实现生产过程自动控制的系统。
5.自动控制，是在没有人直接参与的情况下，通过控制器使生产过程自动地按照预定的规律运行。
6.计算机控制系统的特性系统规模有大有小系统类型多种多样系统造价有高有低计算机控制系统不断推陈出新7.按功能分类1)数据处理系统2)直接数字控制（DDC）3)监督控制（SCC）4)分散型控制5)现场总线控制系统按控制规律分类1)程序和顺序控制2)比例积分微分控制（PID）3)有限拍控制4)复杂控制5)智能控制按控制方式分类1)开环控制2)闭环控制9.计算机控制系统的结构和组成控制算法软件网络硬件11.硬件平台运算处理与存储部分：CPU，存储器（RAM，ROM，EPROM，FLASH-ROM，EEPROM以及磁盘等），时钟，中断，译码，总线驱动等。
输入输出接口部分：各种信号（模拟量，开关量，脉冲量等）的锁存、转换、滤波，调理和接线，以及串行通讯等。
化工自动化控制仪表作业试卷及答案
化工自动化控制仪表作业试卷及答案一、判断题（共30题，共60分）1. 降低输送液体中轻组分的含量,A 对减少离心泵的（江南博哥）气缚现象,效果非常明显正确答案：错误2. 降低离心泵的流量能缓解气蚀的发生正确答案：正确3. 串级调节时 ,应该将主调节器设定为串级正确答案：错误4. 毒物进入人体就叫中毒正确答案：错误5. 在流体流动过程中,单位时间内通过导管任一截面积的流体量,称为流量正确答案：正确6. 密封部位的结合面相对精致的密封称为动密封正确答案：错误7. 按工作原理分翻板式液位计是直读式物位仪表的一种正确答案：错误8. 氢气压缩机处 ,应在最低处设置可燃气体检测仪正确答案：错误9. 可编程序控制器采用循环扫描工作方式 ,这种工作方式可以避免继电器接触控制的触点竞争和时序失配问题正确答案：正确10. 对用公共输出端的可编程序控制器,不同输出电压等级的公共端可连接在一起正确答案：错误11. 对于西门子PLC,诊断缓冲区是一个FIFO(先入先出)缓冲区 ,存储器复位时就被删除正确答案：错误12. PLC的英文全称是 ProgrammableLogicController, 这说明它只能进行逻辑计算。
正确答案：错误13. 基金会现场总线不仅仅是一种总线 ,而且是一个系统正确答案：正确14. 集散控制系统将控制功能下放到现场设备中，实现危险功能的分散正确答案：错误15. 安全联锁系统的安全等级称为安全度等级。
正确答案：正确16. 气动阀门定位器与电动阀门定位器作用一样正确答案：错误17.执行机构采用正作用式 ,通过变换阀的正、反装实现气开和气关正确答案：正确18. 电气转换器是利用反馈的原理工作的。
正确答案：错误19. 抛物线特性是调节阀理想流量特性之一正确答案：正确20. 调节阀的填料装填于上阀盖填料室内 ,其作用是防止介质因阀杆的移动而向外泄漏正确答案：21. 直通单座调节阀适用于小口径、低压差、泄漏量要求小的场合正确答案：正确22. 气动薄膜调节阀主要由一个执行机构和阀体组成正确答案：正确23. 在选择副变量时 ,应该将主要的扰动和更多的扰动包含在副回路中正确答案：正确24. 串级控制系统中,副回路通常采用纯比例控制,可适当引入积分作用 ,通常不需要微分作用正确答案：正确25. 自动控制系统包括测量元件与变送器、控制器、执行器三个组成部分正确答案：错误26. 比值控制系统的流量比是指主流量Q1与副流量Q2的流量比值正确答案：错误27. 串级控制系统A对副回路的要求和简单控制回路一样,要实现无差控制正确答案：错误28. 均匀控制系统控制器的参数整定可以与定值控制系统的整定要求一样正确答案：错误29. 比例控制过程的余差与控制器的比例度成正比正确答案：正确30. 工艺上希望偏差越小越好,但如果没有偏差 ,自动控制系统就无法实现控制功能正确答案：正确。
过程控制系统课后习题

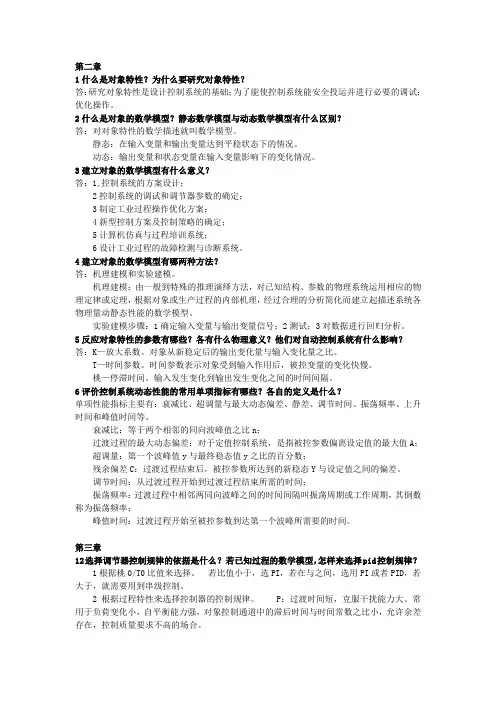

第二章1什么是对象特性？为什么要研究对象特性？答：研究对象特性是设计控制系统的基础；为了能使控制系统能安全投运并进行必要的调试；优化操作。
2什么是对象的数学模型？静态数学模型与动态数学模型有什么区别？答：对对象特性的数学描述就叫数学模型。
静态：在输入变量和输出变量达到平稳状态下的情况。
动态：输出变量和状态变量在输入变量影响下的变化情况。
3建立对象的数学模型有什么意义？答：1,控制系统的方案设计；2控制系统的调试和调节器参数的确定；3制定工业过程操作优化方案；4新型控制方案及控制策略的确定；5计算机仿真与过程培训系统；6设计工业过程的故障检测与诊断系统。
4建立对象的数学模型有哪两种方法？答：机理建模和实验建模。
机理建模：由一般到特殊的推理演绎方法，对已知结构、参数的物理系统运用相应的物理定律或定理，根据对象或生产过程的内部机理，经过合理的分析简化而建立起描述系统各物理量动静态性能的数学模型。
实验建模步骤：1确定输入变量与输出变量信号；2测试；3对数据进行回归分析。
5反应对象特性的参数有哪些？各有什么物理意义？他们对自动控制系统有什么影响？答：K—放大系数。
对象从新稳定后的输出变化量与输入变化量之比。
T—时间参数。
时间参数表示对象受到输入作用后，被控变量的变化快慢。
桃—停滞时间。
输入发生变化到输出发生变化之间的时间间隔。
6评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。
衰减比：等于两个相邻的同向波峰值之比n；过渡过程的最大动态偏差：对于定值控制系统，是指被控参数偏离设定值的最大值A；超调量：第一个波峰值y与最终稳态值y之比的百分数；残余偏差C：过渡过程结束后，被控参数所达到的新稳态Y与设定值之间的偏差。
调节时间：从过渡过程开始到过渡过程结束所需的时间；振荡频率：过渡过程中相邻两同向波峰之间的时间间隔叫振荡周期或工作周期，其倒数称为振荡频率；峰值时间：过渡过程开始至被控参数到达第一个波峰所需要的时间。
