压力管道安装监检应提供的资料

合集下载

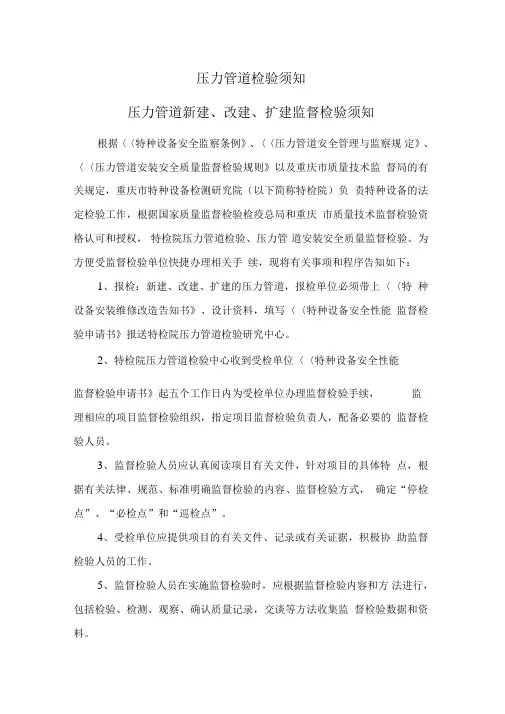

压力管道检验须知

压力管道检验须知

压力管道检验须知压力管道新建、改建、扩建监督检验须知根据〈〈特种设备安全监察条例》、〈〈压力管道安全管理与监察规定》、〈〈压力管道安装安全质量监督检验规则》以及重庆市质量技术监督局的有关规定,重庆市特种设备检测研究院(以下简称特检院)负责特种设备的法定检验工作,根据国家质量监督检验检疫总局和重庆市质量技术监督检验资格认可和授权,特检院压力管道检验、压力管道安装安全质量监督检验。

为方便受监督检验单位快捷办理相关手续,现将有关事项和程序告知如下:1、报检:新建、改建、扩建的压力管道,报检单位必须带上〈〈特种设备安装维修改造告知书》、设计资料,填写〈〈特种设备安全性能监督检验申请书》报送特检院压力管道检验研究中心。

2、特检院压力管道检验中心收到受检单位〈〈特种设备安全性能监督检验申请书》起五个工作日内为受检单位办理监督检验手续,监理相应的项目监督检验组织,指定项目监督检验负责人,配备必要的监督检验人员。

3、监督检验人员应认真阅读项目有关文件,针对项目的具体特点,根据有关法律、规范、标准明确监督检验的内容、监督检验方式,确定“停检点”、“必检点”和“巡检点”。

4、受检单位应提供项目的有关文件、记录或有关证据,积极协助监督检验人员的工作。

5、监督检验人员在实施监督检验时,应根据监督检验内容和方法进行,包括检验、检测、观察、确认质量记录,交谈等方法收集监督检验数据和资料。

6、监督检验人员在监督检验过程中发现一般质量问题时,应要求受监督检验单位进行改进,并对纠正情况进行跟踪检查,直至问题得到彻底解决。

7、监督检验人员在监督检验过程中发现严重质量问题时,由监督检验单位在五日内向受监督检验单位发出〈〈监督检验意见通知书》,并同时抄送建设单位和授权监督检验任务的安全监察机构。

8、接到〈〈监督检验意见通知书》后,受检单位应按要求对〈〈监督检验意见通知书》所列出的质量问题采取措施整改存在的问题,整改完毕后将有关见证资料报监督检验单位。

压力管道安装监督检验程序和要求

压力管道安装监督检验程序和要求

压力管道安装监督检验的程序和要求一:程序安装单位到当地特种设备监察部门〔目前是技术监督局特种设备监察科〕安装告知-----到特种设备监察部门授权的监督检验机构〔克拉玛依是克拉玛依市特种设备平安检验所〕申请监督检验,办理监督检验手续-------在安装过程中接受监督检验机构的监督检验-------经监督检验安装合格的压力管道安装单位携带所有安装资料到监督检验机构出具压力管道安装监督检验证明书-------安装单位将安装资料和监督检验证书交使用单位,由使用单位到特种设备监察部门办理注册和使用手续。

二:要求安装告知的要求:安装单位告知时应携带以下资料1、压力管道安装单位资格证书2、压力管道安装单位质量保证体系人员任命文件3、压力管道安装施工方案〔签字符合质量保证体系规定〕4、有效焊接工艺评定〔第三方确认签字的〕5、焊工证原件和焊工名单6、焊接作业指导书〔不同的板厚管径位置焊接方法单独编制〕7、无损检测由安装单位自己实施,提供无损检测人员资格证〔包括注册证〕。

委托无损检测机构实施,提供安装单位无损检测责任师的检测资格证和注册证。

并提供无损检测单位资格证人员资格证〔包括注册证〕无损检测单位质量保证体系人员任命文件无损检测工艺卡〔实际不同的工艺单独编制〕安装单位与无损检测单位委托协议8、管道安装工程合同。

9、压力管道设计资料,安装图上应加盖压力管道设计资格章。

办理监督检验的要求:安装单位在办理监督检验时携带以下资料1、已备案的安装告知书2、压力管道安装单位资格证书3、压力管道安装单位质量保证体系人员任命文件4、压力管道安装施工方案〔签字符合质量保证体系规定〕5、有效焊接工艺评定〔第三方确认签字的〕6、焊工证原件和焊工名单7、焊接作业指导书〔不同的板厚管径位置焊接方法单独编制〕8、无损检测由安装单位自己实施,提供无损检测人员资格证〔包括注册证〕。

委托无损检测机构实施,提供安装单位无损检测责任师的检测资格证和注册证。

压力管道安装监检应提供的资料

压力管道安装监检应提供的资料

压力管道安装监检应提供的资料1、特种设备安装改造维修告知书;2、压力管道设计单位设计资质及压力管道的全套设计图纸;注:设计变更和材料代用(外来文件会审;图纸会审)必须有设计变更单和材料代用手续。

3、相关资质文件(压力管道安装单位、检测单位、监理单位、防腐单位的资质和资料及有关人员资格证明);4、《压力管道安装安全质量监督检验申报书》、施工图设计文件审查意见;5、压力管道元件及焊接材料的材质证明书;注:PE 管道元件的质量证明书至少包含监督检验证书、材质证明文件等,原件须经审查;材料由甲方购买的时候甲方应及时提供。

6、压力管道元件制造单位资质证明;7、焊接工艺性文件;注:包括焊接工艺规程、焊接工艺评定报告、焊接工艺指导书等。

8、施工方案;注:施工方案包含所有的施工过程。

编制、审核、批准人签字齐全。

9、安装竣工图(电子版)、轴测图(标注走向、焊口编号,规格尺寸等)10、压力管道安装竣工资料;(竣工资料的整理应与工程建设过程同步!!)竣工资料的收集、整理工作应与工程建设过程同步,并妥善保管有些竣工资料不及时收集或被丢失难以弥补,更不得事后不负责任地随意补交竣工资料。

工程竣工后,按本条规定的文件和资料立卷、归档,这对工程投入使用后的运行管理、维修、扩建、改建以及对标准规范的修编工作等都有重要的作用。

注:《城镇燃气输配工程施工及验收规范》(CJJ33-2005)要求的竣工资料文件:1.工程依据文件:1 )工程项目建议书、申请报告及审批文件、批准的设计任务书、初步设计、技术设计文件、施工图和其它建设文件;2 )工程项目建设合同文件、招投标文件、设计变更通知单、工程量清单等;3 )建设工程规划许可证、施工许可证、质量监督注册文件、报建审核书、报建图、竣工测量验收合格证、工程质量评估报告。

2.交工技术文件:1 )施工资质证书;2 )图纸会审记录、技术交底记录、工程变更单(图)、施工组织设计等;3 )开工报告、工程竣工报告、工程保修书等;4 )重大质量事故分析、处理报告;5 )材料、设备、仪表等的出厂的合格证明,材质书或检验报告;6)施工记录:隐蔽工程记录、焊接记录、管道吹扫记录、强度和严密性试验记录、阀门试验记录、电气仪表工程的安装调试记录等;注:PE管也必须要有焊接记录;耐压试验应设置隔离区;穿、跨越段单独试压。

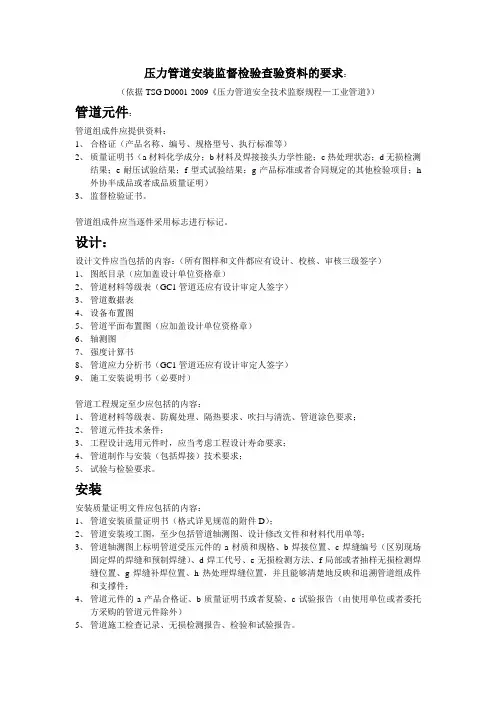

压力管道安装监督检验查验资料

压力管道安装监督检验查验资料

压力管道安装监督检验查验资料的要求:(依据TSG D0001-2009《压力管道安全技术监察规程—工业管道》)管道元件:管道组成件应提供资料:1、合格证(产品名称、编号、规格型号、执行标准等)2、质量证明书(a材料化学成分;b材料及焊接接头力学性能;c热处理状态;d无损检测结果;e耐压试验结果;f型式试验结果;g产品标准或者合同规定的其他检验项目;h 外协半成品或者成品质量证明)3、监督检验证书。

管道组成件应当逐件采用标志进行标记。

设计:设计文件应当包括的内容:(所有图样和文件都应有设计、校核、审核三级签字)1、图纸目录(应加盖设计单位资格章)2、管道材料等级表(GC1管道还应有设计审定人签字)3、管道数据表4、设备布置图5、管道平面布置图(应加盖设计单位资格章)6、轴测图7、强度计算书8、管道应力分析书(GC1管道还应有设计审定人签字)9、施工安装说明书(必要时)管道工程规定至少应包括的内容:1、管道材料等级表、防腐处理、隔热要求、吹扫与清洗、管道涂色要求;2、管道元件技术条件;3、工程设计选用元件时,应当考虑工程设计寿命要求;4、管道制作与安装(包括焊接)技术要求;5、试验与检验要求。

安装安装质量证明文件应包括的内容:1、管道安装质量证明书(格式详见规范的附件D);2、管道安装竣工图,至少包括管道轴测图、设计修改文件和材料代用单等;3、管道轴测图上标明管道受压元件的a材质和规格、b焊接位置、c焊缝编号(区别现场固定焊的焊缝和预制焊缝)、d焊工代号、e无损检测方法、f局部或者抽样无损检测焊缝位置、g焊缝补焊位置、h热处理焊缝位置,并且能够清楚地反映和追溯管道组成件和支撑件;4、管道元件的a产品合格证、b质量证明书或者复验、c试验报告(由使用单位或者委托方采购的管道元件除外)5、管道施工检查记录、无损检测报告、检验和试验报告。

压力管道安装监督检验前准备工作要求

压力管道安装监督检验前准备工作要求

压力管道安装监督检验前准备工作要求压力管道安装监督检验前准备工作要求压力管道安装监督检验前准备工作要求发布:admin发布时间:202*-10-0814:11:53浏览次数:933次压力管道安装监检是在压力管道安装施工过程中,在安装单位自检合格基础、建设单位验收合格的基础上,对压力管道安装安全质量进行的监督验证。

安装监检不能代替安装单位的自检和建设单位的验收。

建设单位、安装单位、监理单位、检测单位、防腐单位和其他相关单位,必须接受并配合监督检验工作,并应承担安装安全责任。

1.1、施工前,必须提供以下资料(原件、复印件要清晰加盖红章,其中带A的项目,检验未确认,不能进入下道工序。

)。

1.1.1、安装告知书、设计图纸(设计变更等)。

1.1.2、设计、监理、安装、检测、防腐单位资格以及相应单位、人员资格,及除设计单位外其他单位的合同。

1.1.3、建设单位提供:a备案手续;b组织设计交底、施工图审查资料;c对压力管道安装施工进行必要的管理,包括设置管理机构,配备专职、兼职管理人员,建立质量管理体系,明确安全质量管理责任等内容的见证资料;d材料、元件、附属设施和设备符合设计及质量要求的验收记录。

1.1.4、安装、防腐单位提供:a单位及相关人员资格,施工合同。

健全的质量管理体系;b明确项目经理、技术负责人、项目质量保证师、专业工程师等专业技术和管理人员任命文件和相应资格证件;c、在焊接管理制度、焊接工艺评定(A)、焊接作业指导书、持证焊工及持证项目;d签字批准的施工组织设计或施工方案(能针对该工程贯彻执行);e各种检验、试验等记录;f材料验收记录。

1.1.5、监理单位提供:备案手续人员配备、单位及相关人员资格,施工合同。

质量管理体系,监理计划、监理过程的相关见证材料等。

1.1.6、检测单位提供:a单位及相关人员资格,施工合同。

质量管理体系;b检测计划;c及时提供射线报告和底片。

1.1.7、提供压力管道元件(管材(A)、焊材、保温材料、弯头、法兰、阀门、补偿器等)质量证明文件,及相关制造单位的压力管道元件制造许可证(A),保留齐全清晰元件表面标识。

压力管道报检须知

压力管道报检须知

各施工单位或相关方:
为严格执行《特种设备安全法》和相关安全技术规范的要求,我所于2015年5月1日起对压力管道安装、改造、维修实施限制条件报检,即在你单位申请监督检验时,需提供以下技术资料,经审查合格、缴纳相关检验检测费用并填写监督检验申请书后方能受理你单位申请的检验项目。

1、特种设备安装改造维修告知书(经过特监科受理的);
2、设计单位、安装单位、监理单位、检测单位、防腐单位及人员资质(复印件加盖公司鲜章);
3、施工单位与建设单位签订的协议或合同(复印件盖施工单位鲜章);
4、施工组织设计,至少含压力管道施工方案、穿跨越施工方案、耐压试验方案、试运行方案(需经监理单位或建设单位审批合格);
5、焊接工艺评定及焊接工艺指导书(加盖公司鲜章);
6、设计图纸(加盖设计许可印章)
友情提示:
1、对我所接受监督检验申请以前完成施工的部分一概不予受理。

2、报检地点:泸州市特种设备监督检验所报检大厅。

压力管道报检资料清单

压力管道报检资料清单

压力管道报检资料清单1. 申请报检资料- 压力管道报检申请表- 企业法人营业执照副本复印件- 压力管道制造单位资质证书副本复印件- 压力管道设计、制造及安装单位的注册登记证书复印件- 压力管道使用单位的注册登记证书复印件- 带五年检验记录设备或工器具的校准证书副本复印件- 压力管道主要材料的品质证明资料- 压力管道施工工艺文件2. 压力管道设计资料- 压力管道设计图纸(施工图、技术图)- 压力管道管件尺寸、材质及制造工艺资料- 压力管道焊接工艺规程及焊工资质证明- 压力管道防腐、保温设计图纸及施工工艺文件- 压力管道支、吊架制作和安装工艺文件3. 压力管道材料资料- 压力管道材料券样或试样- 压力管道管件、阀门等产品质量证明文件- 压力管道施工单位提供的材料入库合格证明及出库单- 压力管道主要材料的检验报告和检验记录4. 压力管道制造资料- 压力管道制造单位的制造工艺文件- 压力管道制造单位的制造质量控制手册- 压力管道制造单位提供的其它制造工艺资料5. 压力管道安装资料- 压力管道安装单位的安装质量控制手册- 压力管道安装单位提供的压力管道安装记录6. 其他相关资料- 压力管道(含其它元器件)的设备或工器具的校准记录- 压力管道的试压记录- 压力管道的防腐、保温施工记录- 压力管道的系统整体验收记录- 压力管道的五年检验报告以上是压力管道报检时所需的一些常见资料清单,具体资料清单可能因具体情况而有所不同。

为确保报检过程顺利进行,请根据实际要求提供相应的资料,并确保所有提供的资料真实有效。

请注意:本文档提供的清单仅供参考,具体报检要求请参照相关法律法规和实施细则的规定。

压力管道安装监督检验程序和要求

压力管道安装监督检验程序和要求

压力管道安装监督检验的程序和要求一:程序安装单位到当地特种设备监察部门(目前是技术监督局特种设备监察科)安装告知-----到特种设备监察部门授权的监督检验机构(克拉玛依是克拉玛依市特种设备安全检验所)申请监督检验,办理监督检验手续-------在安装过程中接受监督检验机构的监督检验-------经监督检验安装合格的压力管道安装单位携带所有安装资料到监督检验机构出具压力管道安装监督检验证明书-------安装单位将安装资料和监督检验证书交使用单位,由使用单位到特种设备监察部门办理注册和使用手续。

二:要求安装告知的要求:安装单位告知时应携带以下资料1、压力管道安装单位资格证书2、压力管道安装单位质量保证体系人员任命文件3、压力管道安装施工方案(签字符合质量保证体系规定)4、有效焊接工艺评定(第三方确认签字的)5、焊工证原件和焊工名单6、焊接作业指导书(不同的板厚管径位置焊接方法单独编制)7、无损检测由安装单位自己实施,提供无损检测人员资格证(包括注册证)。

委托无损检测机构实施,提供安装单位无损检测责任师的检测资格证和注册证。

并提供无损检测单位资格证人员资格证(包括注册证)无损检测单位质量保证体系人员任命文件无损检测工艺卡(实际不同的工艺单独编制)安装单位与无损检测单位委托协议8、管道安装工程合同。

9、压力管道设计资料,安装图上应加盖压力管道设计资格章。

办理监督检验的要求:安装单位在办理监督检验时携带以下资料1、已备案的安装告知书2、压力管道安装单位资格证书3、压力管道安装单位质量保证体系人员任命文件4、压力管道安装施工方案(签字符合质量保证体系规定)5、有效焊接工艺评定(第三方确认签字的)6、焊工证原件和焊工名单7、焊接作业指导书(不同的板厚管径位置焊接方法单独编制)8、无损检测由安装单位自己实施,提供无损检测人员资格证(包括注册证)。

委托无损检测机构实施,提供安装单位无损检测责任师的检测资格证和注册证。

压力管道监督检验项目及过程监检说明

压力管道监督检验项目及过程监检说明

压力管道监督检验项目及过程监检说明一、监检依据:1、《特种设备安全监察条例》、《压力管道安全管理与监察规定》、《压力管道安装安全质量监督检验规则》及其它相关法规、标准;2、设计文件(设计资格证有效复印件或传真件、设计说明、材料汇总表、管段表、含设计参数等)二、焊接前监检项目及内容:1、开工告知书2、压力管道安装安全质量监督检验申报书3、施工方案4、焊接工艺评定、焊接工艺卡5、焊工证原件及复印件6、无损检测人员资格证书原件及复印件(注:如分包,无损检测单位还须提供《中华人民共和国特种设备检验检测机构核准证》有效复印件三、材料检验1、材料检验根据采购和工程进展情况分批进行2、压力管道材料类别:管子、管件、法兰、阀门、垫片、支吊架、补偿器、过滤器等压力管道上的全部附件、焊材3、材料检验a、施工单位自检记录b、压力管道元件制造许可证(复印件或传真件)c、核查质保书正确性、内容齐全以及与设计文件的一致性d、根据质保书对照实物进行宏观检查,规格、尺寸、外观、必要时进行理化、机械性能抽查四、焊接过程检验1、确认首批材料检验合格资料;2、单线图(含管线号、焊口位置描述、探伤位置描述、静电位置、材料汇总等3、对应单线图的施焊记录和焊检记录4、无损检查记录五、热处理记录;六、强度及气密性试验前检验记录再次核查与设计要求的一致性以及确认是否满足强度试验要求的全部准备工作完成(核查单线图与实物的一致性等)七、强度试验及气密性试验八、如果有隐蔽工程,则应在隐蔽前完成全部检查项目且得到业主和锅检所的确认签字。

九、其它项目检查(可确认施工资料)如吹扫、通球、绝热、色标等。

十、竣工验收报告十一、竣工资料汇总、审查十二、签发压力管道安装监检证书。

十三、为密切配合工作,保证工程顺畅进展,各单位明确对应人员(业主、施工单位、监理单位、锅检所)。

资料整理要求要求提供下列资料,且按下列顺序整理a、资料封面;b、目录;c、监督检验报告d、压力管道安装安全质量监督检验申报书1、监检联络单汇总(如有);2、开工告知(附各类资格证:安装公司资格证、焊工、监理单位资格证、无损检测人员及单位资格证);3、设计说明(如有设计更改,应包含在内),设计图样应提交审查(可不装订在竣工资料中),设计单位资格证;4、合同文件;5、施工方案(包含管道基本情况);6、完整的焊接工艺评定(包括:焊接作业指导书、焊接工艺评定报告、各类检验记录、探伤报告、理化试验报告、材料质量证明书)及焊接工艺卡;7、材料检验记录及质量证明书,应分门别类整理,检验记录中的顺序与附后的材料质量证明书顺序相同。

压力管道特检资料(压力管道安装资料要求)

压力管道特检资料(压力管道安装资料要求)

压力管道安装竣工资料要求一、工业管道、动力管道竣工资料要求(一)质量体系资料1、压力管道安装质量证明书;2、工程规划(立项)文件;3、开工备案(告知书)手续;4、监督检验申报书;5、设计单位、安装单位、监理单位、检测单位、防腐单位等单位资质;6、项目部质量体系任命文件及各责任人员资格证书;7、特殊工种(主要指焊工、无损检测人员)名单及人员资格证书复印件;8、设计资料(包括:设计图、设计说明等);9、施工方案(包括:吹扫方案、试压方案,隐蔽工程等特殊工艺方案);10、焊接工艺评定和焊接作业指导书;11、设计更改、材料代用资料;(二)安装过程资料1、图纸会审记录;2、技术交底记录;开工报告、竣工报告3、材料(包括:管子、管件、阀门、法兰、安全保护装置、支承件、焊接材料、绝热(保温、保冷)材料、防腐材料的合格证明等)的材质证明书及安装单位的验收记录;单位制造许可证。

特殊情况:1)、对于铬钼合金钢、含镍低温钢、不锈钢、镍及镍合金、钛及钛合金材料的管道组成件检查光谱分析。

2)、GC1级管道和C类流体管道中,输送毒性程度为极度危害介质或设计压力大于或等于10MPa 的管子、管件,应进行外表面磁粉检测或渗透检测,检查磁粉或渗透检测报告,检查测厚报告。

3)、当规定对管道元件和材料进行低温冲击韧性、晶间腐蚀等其他特性数据检验时,检验结果应符合国家现行有关标准和设计文件的规定。

4)、合金钢螺栓、螺母应进行材质抽样检验。

GC1级管道和C类流体管道中,设计压力大于或设计文件的的规定。

检查光谱分析或材质复验报告,检查硬度检验报告。

5)、其他特殊要求。

4、管沟开挖、回填记录;5、焊接材料烘干、发放、回收记录;6、管道加工记录;(包括:弯管制作,卷管制作,管口翻边,夹套管制作,斜接弯头制作,支、吊架制作)7、每个焊口(包括角接接头)的组对、施焊、外观检查记录;8、焊缝热处理及硬度检查记录;(当规定进行管道焊缝金属的化学成分分析、焊缝铁素体含量测定、焊接接头金相检验、产品试件力学性能等检验时,检验结果应符合国家现行有关标准和设计文件的规定。

2019压力管道报检所需准备资料

2019压力管道报检所需准备资料

压力管道安装所需准备资料1、告知书(原件),报检回执单。

备注:安装单位、无损检测单位应分别办理告知手续。

2、资质证书复印件(①安装单位资质※;②设计单位设计许可证※;③探伤检测单位资质※;④防腐绝热单位资质;⑤监理单位资质;⑥焊工人员※;⑦无损检测人员※;⑧工程规划许可证);备注:带※者必须为技术监督局颁发的。

备注:①③④⑤⑥⑦项需盖单位红章.表6为现场确认表。

3、设计图纸;备注:设计图纸必须盖上设计单位的椭圆设计章。

4、合同评审记录、图纸会审记录、技术(安全)交底记录;5、施工方案(包括管段预制加工工艺、管道安装工艺、焊接工艺、热处理工艺、防腐工艺、试压工艺等);人员(质量保证责任人员、技术管理人员、行政管理人员),设备;6、焊接工艺评定;焊接作业指导书;7、管道特性表(填写表2,表3);8、绘制单线图(单线图须注明管线号、管子及其他管道组成件的规格、尺寸、材质、介质名称、设计压力、设计温度、焊缝编号、焊工代号、焊接位置、标明固定口或转动口、经无损检测的焊口位置、无损检测方法、无损检测抽查比例、热处理焊口编号、是否返修标识);单线图与管线号一一对应,用A4纸单独装订成册,此项为必备项。

9、材质证书(管道组成件、管道支撑件、补偿器、焊材);设计修改文件及材料代用证明;备注:1、材质证书必须提供原件(带有制造单位或者经销商的红章);2、管道组成件及焊材到达安装工地必须约请监检人员到现场监检;3、必须提供压力管道组成件的制造许可证(技术监督局发);4、《压力管道元件制造监督检验规则》规定的部分管子、管件、阀门须有当地特检院出具的制造监检报告。

10、管道用材一览表(包括管子、弯头、法兰、三通、变径、补偿器、阀门、焊条、焊丝、密封件、紧固件等)(填写表4)(此表填写的都为实际工程量,管材数量按米数填写);11、管道组成件的检验及复验:11.1材料复验报告(合金钢(CrMo钢、MoWVNb钢)、含镍低温刚、含钼奥氏体不锈钢、镍基合金、钛和钛合金材料的管道组成件);11.2阀门壳体压力试验和密封试验;11.3外表面磁粉或渗透检验(GC1级管道设计压力≥10MPa的管子和管件;GC1级管道中输送极度危害介质的管子和管件。

压力管道安装安全质量监督检验规则

压力管道安装安全质量监督检验规则

压力管道安装安全质量监督检验规则一、总则压力管道安装是指在压力管道工程项目中,按照工程设计要求和相关标准规范的规定,通过施工过程中的组织、调度、施工、监督、检验等工程活动,将管道的各个部件组装安装成一个完整的管道系统的过程。

为确保压力管道在使用过程中的安全性和可靠性,对压力管道的安装进行质量监督检验是必要的。

本规则旨在规范压力管道安装过程中的质量监督检验工作,确保压力管道安装的安全质量。

二、施工前备案1.施工单位应提供施工方案、施工组织设计和质量控制计划等相关材料,经监理单位和相关部门审核确认后方可开工。

2.施工单位应在开工前组织工作人员进行安全技能培训和安全教育,确保文明施工和安全施工。

三、材料采购与验收1.施工单位应按照设计要求和相关标准规范的规定,采购合格的压力管道材料。

2.施工单位应建立材料验收制度,对采购的压力管道材料进行验收,确保其质量符合设计要求和相关标准规范的规定。

四、压力管道安装施工1.施工单位应根据工程设计要求和相关标准规范的规定,组织施工人员进行安装施工,确保施工质量。

2.施工单位应定期对施工现场进行巡视,及时发现和处理施工中的质量问题。

五、安全质量监督检验1.施工单位应配合监理单位进行安全质量监督检验工作,接受监理单位的监督和指导。

2.监理单位应按照相关标准规范的规定,对压力管道的安装质量进行检验,确保其符合设计要求和相关标准规范的规定。

3.安全质量监督检验包括施工过程中的现场巡视和抽查、材料验收和检测、工艺检验等环节。

4.监理单位应建立相应的检验记录和报告,明确安装质量的合格与否。

六、质量问题处理与整改1.施工单位在安装过程中如发现质量问题,应及时停工并报告监理单位。

2.监理单位应对施工单位反馈的质量问题进行调查核实,并指导施工单位进行整改。

七、安全防范措施1.在压力管道安装施工中,施工单位应建立和健全安全管理制度,加强施工现场的安全防范措施。

2.施工单位应对参与安装施工的人员进行安全教育和培训,提高安全意识和技能水平。

压力管道监检手续审批、实施步骤及注意事项

压力管道监检手续审批、实施步骤及注意事项

压力管道监检手续审批、实施步骤及注意事项一、压力管道报检手续1、压力管道安装前安装单位要带着安装资质,到当地市质量技术监督局办理安装告知手续;2、办理安装告知手续需要带着压力管道安装告知汇总清单、安装资质、管道特性表、单线图去特检中心去办告知;3、压力管道在告知后,与市锅检所签订安装监检费用合同,安装期间要提供质量检测报告,试压时要通知市锅检所现场见证。

安装结束后锅检所出具安装监检报告。

到市质量技术监督局登记注册。

4、特别是管道试压前,施工单位需向特检院工程师提供管道拍片的所有底片,安装单位只需打印的表格为:压力管道安装竣工验收技术文件。

二、办理压力管道报检手续需要提交的资料及工作步骤1、到甲方或EPC承包方领取施工蓝图2、带着压力管道安装告知汇总清单、安装资质、管道特性表、单线图去特检中心去办告知;3、与特检中心确定现场检验时间(打压、试压、探伤),现场检查、核实;4、交检验资料给特检中心;5、支付压力管道监检费用;6、特检中心出具合格证明;三、压力管道监检注意事项1、压力管道在告知后,即可进行安装,安装全过程要按照特检院提供的监检计划书要求,及时通知特检院对口工程师到现场进行全程监督;2、施工方负责监检联系的专业工程师要做好日常监检工作联络、监检进展、监检人员到现场进行具体监检工作内容的施工日志记录,做好备忘记录。

3、特别是管道试压,需要特检院对口工程师现场监督并签字确认试压合格(强烈建议:特检院专工现场看完试压后,立即要求其在试压记录上签字确认,你懂得!)。

4、施工单位除了正常编写施工过程资料(根据SH/T3543编写)及交工资料(根据SH/T3503编写)外,还需填写特检院提给出的专用表格:a.工业安装监检记录表格;b.安装安全质量监督检验报告;c.管道技术特性表;d.压力管道使用注册汇总表;e.安装技术特性附页(特别要写清楚压力管道的压力等级);f.使用材料一览表;g.压力管道安装竣工验收技术文件;h.压力管道安装质量证明书;i.工业管道强度性试验、.泄露性试验报告;j.工业管道安全保护装置检查记录;k.底片复审记录共11个)表格。

压力管道安装监督检验要求

压力管道安装监督检验要求

压力管道安装监督检验要求根据《特种设备安全监察条例》、《压力管道安全管理与检监察规定》、《压力管道安全技术监察规程—工业管道》、《压力管道安装安全质量监察检验规则》、GB/T20801-2006《压力管道规范—工业管道》等法规标准的规定,要求如下:总则:1、压力管道安装安全质量监检工作在压力管道安装现场,且在安装施工过程中进行。

监检是受检企业(包括组焊单位、建设单位、监理单位、检测单位)自检(签字确定)合格的基础上,对压力管道安装安全质量进行的监督验证。

监检不能代替受检企业的自检,监检单位对所承担的监检工作质量负责。

2、监检内容包括对压力管道安装过程中涉及安全性能的项目进行监检和对受检企业压力管道安装质量体系运转情况的监督检查;3、监检过程中如果发现受检企业质量体系运转和压力管道安装安全质量有违反有关规定的一般问题时,监检员向压力管道安装单位下发《监检联络单》;发生违反规定的严重问题时,监检单位向压力管道安装单位下发《监检意见通知书》。

受检单位对监检员发出的《联络单》或者监检单位发出的《监检意见通知书》应在规定期限内处理并书面回复.受检企业对提出的监检意见拒不接受的,监检单位应及时向上级安全监察机构反映。

4、对于需要监检员到场监检的项目,受检单位应提前至少一天通知监检员,使监检员能够按时到场。

一、现场项目能力(开工前)1、提供经受理的《特种设备安装维修改造告知书》,压力管道安装许可证原件(复印件),质保体系(包括质量管理制度、程序文件、作业指导书、记录表格等),质保体系责任人员任命文件(原件存档);2、提供施工合同(复印件);3、提供施工组织设计(签字齐全),施工所用标准规范,焊接工艺平定报告原件(复印件),焊接工艺作业指导书(焊接工艺卡);4、提供现场所有压力管道焊接人员一览表(列出姓名、持证项目、有效期、钢印号等),并由焊接人签字确认,提供焊工证(复印件);5、提供无损检测人员一览表(列出姓名、级别、有效期等),由无损检测责任人签字确认,提供无损检测人员证件(复印件)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

压力管道安装监检应提供的资料
1、特种设备安装改造维修告知书;
2、压力管道设计单位设计资质及压力管道的全套设计图纸;
注:设计变更和材料代用(外来文件会审;图纸会审)必须有设计变更单和材料代用手续。

3、相关资质文件(压力管道安装单位、检测单位、监理单位、防腐单位的资质和资料及有关人员资格证明);
4、《压力管道安装安全质量监督检验申报书》、施工图设计文件审查意见;
5、压力管道元件及焊接材料的材质证明书;
注:PE管道元件的质量证明书至少包含监督检验证书、材质证明文件等,原件须经审查;材料由甲方购买的时候甲方应及时提供。

6、压力管道元件制造单位资质证明;
7、焊接工艺性文件;
注:包括焊接工艺规程、焊接工艺评定报告、焊接工艺指导书等。

8、施工方案;
注:施工方案包含所有的施工过程。

编制、审核、批准人签字齐全。

9、安装竣工图(电子版)、轴测图(标注走向、焊口编号,规格尺寸等)
10、压力管道安装竣工资料;(竣工资料的整理应与工程建设过程同步!!)
竣工资料的收集、整理工作应与工程建设过程同步,并妥善保管。

有些竣工资料不及时收集或被丢失难以弥补,更不得事后不负责任地随意补交竣工资料。

工程竣工后,按本条规定的文件和资料立卷、归档,这对工程投入使用后的运行管理、维修、扩建、改建以及对标准规范的修编工作等都有重要的作用。

注:《城镇燃气输配工程施工及验收规范》(CJJ33-2005)要求的竣工资料文件:
1. 工程依据文件:
1)工程项目建议书、申请报告及审批文件、批准的设计任务书、初步设计、技术设计文件、施工图和其它建设文件;
2)工程项目建设合同文件、招投标文件、设计变更通知单、工程量清单等;
3)建设工程规划许可证、施工许可证、质量监督注册文件、报建审核书、报建图、竣工测量验收合格证、工程质量评估报告。

2. 交工技术文件:
1)施工资质证书;
2)图纸会审记录、技术交底记录、工程变更单(图)、施工组织设计等;
3)开工报告、工程竣工报告、工程保修书等;
4)重大质量事故分析、处理报告;
5)材料、设备、仪表等的出厂的合格证明,材质书或检验报告;
6)施工记录:隐蔽工程记录、焊接记录、管道吹扫记录、强度和严密性试验记录、阀门试验记录、电气仪表工程的安装调试记录等;
注:PE管也必须要有焊接记录;耐压试验应设置隔离区;穿、跨越段单独试压。

7)竣工图纸:竣工图应反映隐蔽工程、实际安装定位、设计中未包含的项目、燃气管道与其它市政设施特殊处理的位置等。

3. 检验合格记录:
1)测量记录;
2)隐蔽工程验收记录;
3)沟槽及回填合格记录;
4)防腐绝缘合格记录;
5)焊接外观检查记录和无损探伤检查记录;
6)管道清扫合格记录;
7)强度和气密性试验合格记录;
8)设备安装合格记录;
9)储配与调压各项工程的程序验收及整体验收合格记录;
10)电气、仪表安装测试合格记录;
11)在施工中受检的其它合格记录。

建设单位、施工单位和监理单位要明确各自需要提供和完善的资料,以便及时的提交完整的竣工资料
《压力管道安装安全质量监督检验规则》第十五条建设单位是压力管道安全质量的管理者,应做到:1.认真贯彻执行国家有关压力管道安全质量方面的法律法规和技术规程、标准,采取措施保证压力管道安全质量符合国家有关规定和标准要求;
2.压力管道安装开工前,填写《压力管道安装安全质量监督检验申报书》,跨省。

自治区。

直辖市长输管道,向国家安全监察机构办理备案手续;其它压力管道向地方安全监察机构办理备案手续;
3.向监督检验单位提供相应的设计文件及有关资料,办理相关的监督检验手续;
4.在监督检验工作中,建设单位及其代表应负责为监督检验单位实施监督检验工作提供必要的工作条件,包括监督检验人员查阅有关资料和进入现场检查,配合监督检验人员协调相关工作等;
5.配备专职或兼职人员负责监督检验工作的协调。

见证工作。

第十六条压力管道安装单位、监理单位、检测单位、防腐单位应做到:
1.认真贯彻执行国家有关压力管道安全质量方面的法律法规和技术规程、标准,采取措施保证压力管道安装质量和提供的材料、设备、服务符合国家有关规定和标准;
2.建立项目质量保证体系并组织实施,建立并妥善保存必要的
施工记录及见证文件;
3.接受监督检验单位的监督检验;
4.配合监督检验单位实施监督检验工作,为监督检验工作的正常开展提供必要条件,包括监督检验人员查阅有关资料和进入现场检查,及时通知监督检验人员作业施工进度等;
5.压力管道施工前,安装单位和监理单位应向安全监察机构备案。

跨省、自治区、直辖市长输管道,向国家安全监察机构办理备案手续;其它压力管道向地方安全监察机构办理备案手续。
