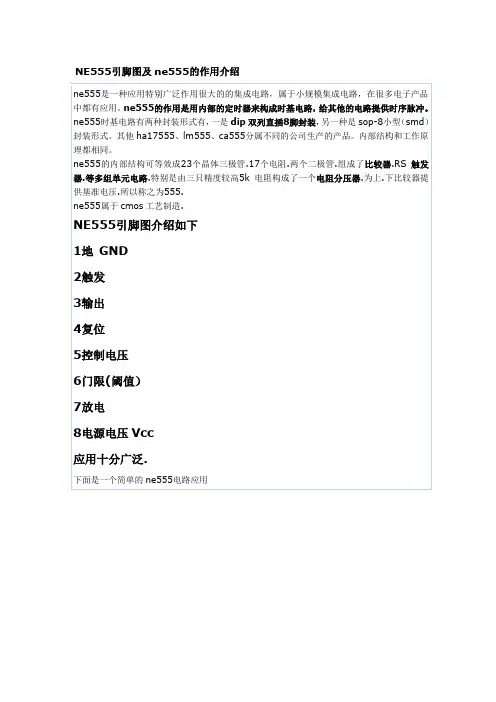

NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用NE555绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
NE555详细介绍和引脚图
NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
NE555中文资料--整理后
NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
555引脚图
NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地 GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用NE555绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
NE555 引脚功能及应用(1)
NE555 引脚功能及应用（1）收藏|发布者: 徐龙军|查看数: 27|评论数: 0摘要: NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出 ...NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
NE555的详细介绍和引脚图
NE555的历史介绍NE555(TimerIC)大约在1971年由Si gneti cs Corpor ation发布，在当时是唯一非常快速且商业化的T imerIC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽C M OS技术版本的Ti mer IC如MOT OROLA的MC1455已被大量的使用，但原规格的N E555依管近年來然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列I C的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：NE555接脚图ne555的结构图Pin 1 (接地) -地线(或共同接地)，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
555引脚图
NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用NE555绍NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
ne555-资料-内部结构详解
无线电爱好者协会第一次会员培训之ne555培训一、门电路1、与门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB同时为1时输出Y才为1，可理解为如下电路，开关AB同时闭合灯才亮2、或门开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭AB其中一个为1时输出Y为1，可理解为如上电路，开关AB闭合其中一个灯就亮3、非门（小圆圈代表“非”）开关为1代表开关闭合，0代表开关断开。
Y为1代表灯亮，0代表灯灭开关A闭合，则灯灭；A断开，则灯亮4、“与非”门和“或非”门与非门：或非门：二、电压比较器功能：比较两个电压大小当”+”输入端电压高于”－”输入端时，电压比较器输出为高电平；当”+”输入端电压低于”－”输入端时，电压比较器输出为低电平；三、触发器用Q*及Q’*表示Vc1和Vc2输入之前的G2和G1输出的状态1、当Vc1=1，Vc2=0时，Q=(Vc2&&Q’*)’=1,则Q’=(Vc1&&Q)’=02、当Vc1=0，Vc2=1时，Q’=(Vc1&&Q*)=1,则Q=(Vc2&&Q’)=03、当Vc1=Vc2=1时，Q=(Q’*)’=Q*,Q’=(Q*)’=Q’*4、当Vc1=Vc2=0时，Q’=(Vc1&&Q*)’ =(0&&Q*)’=1, Q=(Vc2&&Q’*)’=1综上四点分析可知，除去第四点不在我们考虑范围内，前三点有两个规律：1、当Vc1和Vc2相异时，触发器输出的Y等于Vc1的值2、当Vc1=Vc2=1时，触发器输出的Y保持为上一次的状态Y*不变四、ne555内部结构→图1图3图1可分成3个模块，如图2；为使电路简单化，如图3我们知道触发器输入什么会输出什么后，把触发器直接用方框代替即可，这样就不需要每次都去分析触发器如何工作1、初始分析：（1）如左图，ne555内部有三个5k欧的电阻，三个电阻分别占用电压为1/3 Vcc,则VR1和VR2的电势分别为2/3 Vcc，1/3Vcc，分别接入比较器C1的“+”和C2的“-”，则(a)当Vi1>2/3 Vcc时，Vc1=0；当Vi1<2/3 Vcc时，Vc1=1;(b)当Vi2>1/3 Vcc时，Vc2=1；当Vi2<1/3Vcc时，Vc2=0。
555引脚图2
NE555引脚图及ne555的作用介绍ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.ne555属于cmos工艺制造.NE555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的ne555电路应用555时基集成电路引脚图及主要参数555时基集成电路是数字集成电路，是由21个晶体三极管、4个晶体二极管和16个电阻组成的定时器，有分压器、比较器、触发器和放电器等功能的电路。
它具有成本低、易使用、适应面广、驱动电流大和一定的负载能力。
在电子制作中只需经过简单调试，就可以做成多种实用的各种小电路，远远优于三极管电路。
555时基电路国内外的型号很多，如国外产品有：NE555、LM555、A555和CA555等；国内型号有5GI555、SL555和FX555等。
它们的内部结构和管脚序号都相同，因此，可以直接互相代换。
但要注意，并不是所有的带555数字的集成块都是时基集成电路，如MMV555、AD555和AHD555等都不是时基集成电路。
常见的555时基集成电路为塑料双列直插式封装（见图5-36），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
(图5-36)555时基集成电路各引脚功能描述：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;⑧是电源正极VC。
NE555中文资料详解
NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
1555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
NE555引脚图及功能,555引脚图及功能
NE555引脚图及功能,555引脚图及功能555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
详解555引脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装，正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当 5 脚悬空时，则电压比较器 C1 的同相输入端的电压为 2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比较器 C2 的输出为 0，可使 RS 触发器置 1，使输出端 OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则 C1 的输出为 0，C2 的输出为 1，可将 RS 触发器置 0，使输出为低电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Vo4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
NE555引脚功能及应用
NE555引脚功能及应用1.VCC引脚：该引脚是NE555的电源引脚，用于接入电源正极。
通常工作电源电压为5V-18V，可以根据具体应用需求进行选择。
2.GND引脚：该引脚是NE555的电源引脚，用于接入电源负极和地。
在使用中，GND引脚与电源的负极和电路的共地连接。
3.TRIG引脚：该引脚是NE555的触发引脚，用于接受来自外部电路的触发信号。
当TRIG引脚接收到低电平信号时，将会触发NE555的工作。
4.THRES引脚：该引脚是NE555的阈值引脚，用于接受来自外部电路的阈值信号。
当THRES引脚接收到高电平信号时，将会触发NE555的工作。
5.CONT引脚：该引脚是NE555的控制引脚，用于接受来自外部电路的控制信号。
通过对该引脚的电压进行调整，可以改变NE555工作的频率。
6.RESET引脚：该引脚是NE555的复位引脚，用于接受来自外部电路的复位信号。
当RESET引脚接收到低电平信号时，将会使NE555回到初始状态。
7.OUT引脚：该引脚是NE555的输出引脚，用于输出NE555的工作信号。
当NE555触发或复位后，OUT引脚会输出相应的高或低电平信号。
8.DIS引脚：该引脚是NE555的放电引脚，用于控制NE555内部电容的放电。
当DIS引脚接收到高电平信号时，内部电容会开始放电；当DIS引脚接收到低电平信号时，内部电容停止放电。
1.脉冲发生器：通过调整TRIG和THRES引脚的电压，可以实现不同频率和占空比的脉冲输出。
可以用于产生钟脉冲、驱动LED的闪烁等应用。
2.电压控制振荡器：通过控制CONT引脚的电压，可以调整NE555的工作频率。
可以作为音乐发生器、声音效果器等的振荡器部分。
3.定时器：将TRIG引脚和THRES引脚通过外部电路连接到一定的阻容元件组合，可以实现精确的定时功能。
可以用于实现定时开关、定时报警器等应用。
4.脉宽调制器：通过控制THRES引脚和DIS引脚的电压，可以实现不同占空比的脉宽调制输出。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
NE555 引脚位功能配置说明
1.NE555 引脚位功能配置说明Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发 NE555使其启动它的时间周期。
触发信号上缘电压须大于 2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始 555 的输出输出脚位，移至比电源电压少 1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约 200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从 1/3 VCC 电压以下移至2/3 VCC 以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为 ON 时为LOW，对地为低阻抗，当输出为 OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555 个计时器 IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
从CA555时基电路的内部等效电路图中可看到，VTl-VT4、VT5、VT7组成上比较器Al，VT7的基极电位接在由三个5kΩ电阻组成的分压器的上端，电压为⅔VDD；VT9-VT13组成下比较器A2，VTl3的基极接分压器的下端，参考电位为⅓VDD。
在电路设计时，要求组成分压器的三个5kΩ电阻的阻值严格相等，以便给出比较精确的两个参考电位⅓VDD和⅔VDD。
VTl4-VTl7与一个4.7kΩ的正反馈电阻组合成一个双稳态触发电路。
VTl8-VT21组成一个推挽式功率输出级，能输出约200mA的电流。
VT8为复位放大级，VT6是一个能承受50mA以上电流的放电晶体三极管。
NE555简介
NE555简介555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器的内部电路框图和外引脚排列图分别如图2.9.1 和图 2.9.2 所示。
它内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC/3 和2VCC /3555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS 触发器和放电管的状态。
在电源与地之间加上电压，当5 脚悬空时，则电压比较器C1 的同相输入端的电压为2VCC /3，C2 的反相输入端的电压为VCC /3。
若触发输入端TR 的电压小于VCC /3，则比较器C2 的输出为0，可使RS 触发器置1，使输出端OUT=1。
如果阈值输入端TH 的电压大于2VCC/3，同时TR 端的电压大于VCC /3，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出为0 电平。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
一般用5V。
3脚：输出端V o2脚：低触发端脚：TH高触发端4脚：是直接清零端。
当此端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
在1脚接地，5脚未外接电压，两个比较器A1、A2基准电压分别为的情况下，555时基电路的功能表如表6—1示。
表6—1 555定时器的功能表清零端高触发端TH 低触发端Q 放电管T 功能0 导通直接清零××1 0 1 x 保持上一状态保持上一状态1 1 0 1 截止置11 0 0 1 截止置11 1 1 0 导通清零主要用于产生脉冲信号。
555定时器引脚图
555定时器引脚图
555定时器是一种集成电路芯片，常被用于定时器、脉冲产生器和振荡电路。
555可被作为电路中的延时器件、触发器或起振元件。
下面我们来看看555定时器引脚图和555芯片的引脚参数及功能。
555引脚图
一、555定时器引脚功能：
引脚1：GND（地），功能：接地，作为低电平（0V）
引脚2：TRIG（触发），功能：当此引脚电压降至1/3VCC（或由控制端决定的阈值电压）时输出端给出高电平。
引脚3：OUT（输出），功能：输出高电平（+VCC）或低电平。
引脚4：RST（复位），功能：当此引脚接高电平时定时器工作，当此引脚接地时芯片复位，输出低电平。
引脚5：ctrl（控制），功能：控制芯片的阈值电压。
（当此管脚接空时默认两阈值电压为1/3VCC与2/3VCC）.
引脚6：THR（阈值），功能：当此引脚电压升至2/3VCC（或由控制端决定的阈值电压）时输出端给出低电平。
引脚7：DIS（放电），功能：内接OC门，用于给电容放电。
引脚8：V+,VCC（供电），功能：提供高电平并给芯片供电。
二、555定时器参数（以ne555参数为主）
供电电压(VCC)： 4.5-16 V
额定工作电流(VCC= +5 V)： 3-6 mA
额定工作电流(VCC= +15 V)： 10-15 mA
最大输出电流： 200 mA
最大功耗： 600mW
最低工作功耗： 30mW（5V），225mW（15V）
温度范围： 0-70°C
以上便是555引脚图以及555芯片引脚功能，以及555定时器的参数相关信息，希望对大家有所帮助。
NE555引脚功能及应用
NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路:单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年来非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率的脉波讯号。
a. NE555的特点有：
1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑闸配合，也就是它的输出准位及输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
b. NE555引脚位配置说明下：
NE555接脚图
ne555的结构图
Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个
低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在
稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON
时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
供应电压的范围是+4.5
伏特(最小值)至+16伏特(最大值)。
参数功能特性：
•供应电压4.5-18V
•供应电流3-6 mA
•输出电流225mA (max)
•上升/下降时间100 ns
.NE555的相关应用:
NE555的作用范围很广，但一般多应用于单稳态多谐振荡器（Monostable Mutlivibrator）及无稳态多谐振荡器(Astable Multivibrator)。
NE555引脚图及ne555的作用介绍
ne555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。
ne555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。
ne555时基电路有两种封装形式有，一是dip双列直插8脚封装，另一种是sop-8小型（smd）封装形式。
其他ha17555、lm555、ca555分属不同的公司生产的产品。
内部结构和工作原理都相同。
ne555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.
ne555属于cmos工艺制造.
NE555引脚图介绍如下
1地GND
2触发
3输出
4复位
5控制电压
6门限(阈值）
7放电
8电源电压Vcc
应用十分广泛.
下面是一个简单的ne555电路应用
NE555绍
NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。
NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉冲信号。
a. NE555的特点有：
1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源电压范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出准位及
输入触发准位，均能与这些逻辑系列的高、低态组合。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
5.静态电流最大值VCC = 5 V, RL = ∞ =6mA VCC =15 V, RL = ∞ =15mA
b. NE555引脚图功能配置说明下：
图1-2 NE555各脚功能-管脚图
Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
供应电压的范围是+4.5伏特(最小值)至+16伏特(最大值)。
NE555时基电路封形式有两种，一是DIP双列直插8脚封装，另一种是SOP-8小型（SMD）封装形式。
其他HA17555、LM555、CA555分属不同的公司生产的产品。
内部结构和工作原理都相同。
NE555属于CMOS工艺制造，下面我们将对其进行介绍。
图1是NE555的外形封装图，图2是它的内部功能原理框图，图3是它的内部等效电路。
NE555的内部中心电路是三极管Q15和Q17加正反馈组成的RS 触发器。
输入控制端有直接复位Reset端，通过比较器A1，复位控制端的TH、比较器A2置位控制的T。
输出端为F，另外还有集电极开路的放电管DIS。
它们控制的优先权是R、T、TH。
<图3 NE555内部等效电路>
由NE555制逻辑笔
电路工作原理分析由555 电路组成的声光逻辑笔由测试结果指示电路和测试探头与逻辑控制电路组成。
电路中，NE555 与R4 、R5 及C 组成一个多谐振荡器，振荡频率约1kHz 。
由多谐振荡器输出的脉冲信号通过压电蜂鸣器HTD 发出声响，由LED 发出闪光信号，用来指示检测结果。
晶体管VT 与VD1 、VD2 及电阻分压器R2 、R3 等组成逻辑控制电路，它与探头相配合，将测试信号加至多谐振荡器的控制端。
如果探头置于悬空状态，即不与任何测试点接触，这时因VT 的基极无偏压而截止。
NE555 的⑤脚因R2 与
R3 的分压而使其处于接近电源电压的高电平状态。
与此同时，NE555 的④脚也处于悬空状态，多谐振荡器停止振荡。
当探头与低电平测试点接触时，测试电路所处的状态与探头悬空时的状态完全相同，多谐振荡器不振荡，指示电路无声无光。
当探头与高电平的测试点接触时，被测试点的高电平经R1 及VD1 ，VD2 加至VT 的基极，VT 导通。
当VT 导通后，由R2 ，R3 组成的分压电路将电源电压分压后加至⑤脚，使NE555 内的分压电路得到合适的比较电压。
与此同时，探头测得的高电平被加至NE555 的④脚，使NE555 的复位状态被解除，多谐振荡器振荡，输出的脉冲信号通过HTD 发出声响，通过LED 发出闪光。
