次墙面开槽布管技术交底
二次墙剔槽施工技术交底
![二次墙剔槽施工技术交底](https://img.taocdn.com/s3/m/6a1cf0f0b8f3f90f76c66137ee06eff9aef84910.png)
铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、工具袋、电工常用工具等。
4、劳动力安排
劳动力安排要根据工程量多少进行,做到不窝工、不误土建进度,带班要根据技术交底对施工人员进行施工指导,避免小工不熟悉施工,出现返工。
二、工艺流程
预留箱盒位置→测定位→管路敷设→接线盒安装→管固定→接线盒固定→砌墙看管
2、剔槽不得过大,过深或过宽,槽宽及槽深均以比管外径大5mm为宜,剔槽时严禁野蛮施工;土建结构钢梁和预应力楼板均不得随意剔槽打洞。
3、线管口要求光滑平整,管与管、管与盒电气接触良好,接头用胶带包扎严密,穿完带丝一定密封管Leabharlann 。交底人技术负责人
接受交底负责人
作业人员签字
三、操作工艺
1、留箱盒位置:为了保证箱盒位置及标高的准确,在二次砌墙前,项目已经将配电箱预留孔洞尺寸图报总包技术部,采取先预留箱盒位置后安装箱盒的办法。现场二次砌墙队伍按照预留洞图纸预留箱体洞。
2、箱、盒测位:根据施工图纸确定箱、盒轴线位置,以土建弹出的水平线为基准,使用卷尺及红外线定位仪进行箱、盒位置确定。成排、成列的箱、盒水平、竖向固定在一条直线上。
6、开关、插座、按钮等接线盒开孔时注意开孔的位置、大小,接线盒固定后与二次墙成型面平齐。进门处开关盒位置与门框边缘距离15cm。强电和弱电预留接线盒水平距离控制在40㎝。接线盒安装需要考虑土建建筑完成面标高10cm;
接线盒及管路疏通施工注意事项:
1、接线盒锯末一定要清理干净,特别是盒子棱角和管口处一定要采用小刷子刷干净。

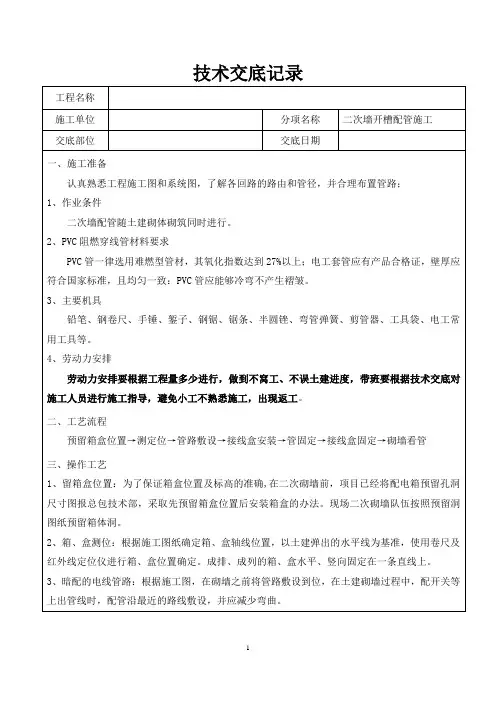

技术交底记录
工程名称
施工单位
分项名称
二次墙开槽配管施工
交底部位
交底日期
一、施工准备
墙面开槽安全技术交底模板
![墙面开槽安全技术交底模板](https://img.taocdn.com/s3/m/23f5432e1611cc7931b765ce050876323012746b.png)
一、交底目的为确保墙面开槽作业安全、高效进行,防止安全事故的发生,特进行本次安全技术交底。
二、交底对象参与墙面开槽作业的所有施工人员、管理人员及监督人员。
三、交底内容1. 作业前的安全注意事项(1)施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
(2)施工现场应设置警示标志,禁止无关人员进入作业区域。
(3)施工前,应对施工现场进行全面检查,确保无安全隐患。
2. 墙面开槽操作规范(1)施工人员应熟悉开槽机具的使用方法和操作规程。
(2)开槽前,应根据设计图纸要求,确定开槽位置、深度和宽度。
(3)开槽过程中,应保持操作平稳,避免因振动过大导致墙体开裂。
(4)开槽深度应一致,槽线顶直,确保槽内无杂物。
(5)开槽过程中,若发现墙体有异常情况,应立即停止作业,并及时上报。
3. 电气安全注意事项(1)开槽前,应确认线路位置,避免损坏电线。
(2)若需穿越线路,应使用专用工具进行穿越,并确保线路安全。
(3)施工过程中,严禁将电源开关处于开启状态。
4. 通风、防尘措施(1)开槽作业过程中,应确保现场通风良好,降低粉尘浓度。
(2)施工人员应佩戴防尘口罩,减少粉尘吸入。
5. 紧急情况处理(1)若发现墙体开裂、坍塌等紧急情况,应立即停止作业,撤离现场。
(2)若发生人员受伤,应立即进行现场急救,并及时联系医疗救护。
四、交底要求1. 施工人员应认真学习本次安全技术交底内容,确保掌握各项安全操作规程。
2. 施工现场应严格执行安全技术交底内容,确保作业安全。
3. 施工单位应定期对施工人员进行安全教育培训,提高安全意识。
4. 施工单位应定期对施工现场进行安全检查,确保无安全隐患。
五、交底人及接受交底人交底人:________接受交底人:________安全员:________日期:____年__月__日。
次墙面开槽布管技术交底
![次墙面开槽布管技术交底](https://img.taocdn.com/s3/m/f4cf35bd77232f60dccca196.png)
工程名称万仕诚药业厂房施工单位南通四建机电设施安装分企业交底部位各单体工序名称二次墙体JDG管暗敷交底概要:施工工艺、质量控制举措,成品保护举措交底内容:施工工艺流程弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报查收→墙槽修复→成品保护一、定位弹线的控制重点:依据施工图要求,查对各样箱盒的设计标高、坐标的摆列有无矛盾,查对后在要施工的墙体上确立出开关盒,插座盒,配电箱的正确地点进行画线极点位依据土建供给的标高水平线用激光水平仪定出箱盒底标高的水平线,按定好的水平线用小线和水平尺量出箱盒的正确地点并依据箱盒的宽高各加30mm标好尺寸画好线(注意考虑底盒与面板之间的偏差)依据规范要求在墙面上确立布管管径、根数、管长,用长尺或木斗标出垂直管路。
线槽尺寸:墙体开槽深度≤dn+20mm,墙槽宽度≤dn+60mm例.如(一根JDG20管的开槽宽度为60mm,双管开槽90mm,多根摆列方式时管与管之间的间距为15mm)强弱电之间的管盒间距应大于30mm。
同一墙面的箱盒应标高应一致,不得有偏差,同一房间内的标高不得大于5mm。
箱盒应突出毛培墙面5mm并粉好护边。
二、墙体开槽的控制重点:墙面开槽应采纳机械开槽或开洞,经切割机切割线槽后用扁錾子沿槽内边进行剔槽。
墙槽要求上下垂直,尽量不开横槽,一定开横槽时,横槽不得超出30mm。
如遇混凝土面需开槽的,不得损坏柱内钢筋,影响主体构造。
在混凝土平面20~30mm内妥当办理到位,并实时修复。
项目(专业)交底人接受人技术负责人注:本记录一式两份,一份交底单位存,一份接受交底单位存。
交底日期:2014-11-01交底内容:三、电线管敷设的控制重点:管管路连结的紧定螺钉,应采纳专用工具操作。
不该敲打、切断、折断螺帽。
禁止熔焊连结。
管管路连结处,双侧连结的管口应平坦、圆滑、无毛刺、无变形。
管材插入连结套管接触应密切,且应切合以下规定:1)直管连结时,两管口分别插入管接头中间,紧贴凹槽处两头,用紧定螺钉定位,用专用工具旋紧至螺钉帽零落,禁止使用手钳旋紧固定,紧定螺钉处于可视部位,以便于检查。
开槽下管安全技术交底模板
![开槽下管安全技术交底模板](https://img.taocdn.com/s3/m/d3175f22f56527d3240c844769eae009591ba202.png)
一、交底目的为确保开槽下管施工过程中的安全,提高施工人员的安全意识,防止安全事故的发生,特制定本安全技术交底。
二、交底内容1. 施工前准备(1)施工前,应对施工现场进行全面检查,确保场地平整、畅通,并做好排水措施。
(2)施工人员应熟悉施工图纸、施工方案和安全操作规程,了解开槽下管施工的工艺流程。
(3)施工人员应穿戴好个人防护用品,如安全帽、工作服、手套、防护眼镜等。
2. 开槽施工(1)开槽前,应确定槽底标高和槽宽,并做好标记。
(2)使用挖掘机、人工等工具进行开槽作业,确保槽底平整、无尖锐物体。
(3)在槽壁施工过程中,应密切关注槽壁稳定性,防止坍塌。
(4)槽壁应采用边坡支撑或锚杆加固,确保施工安全。
3. 下管施工(1)下管前,应检查管道质量,确保管道无裂缝、破损等缺陷。
(2)使用起重机具进行下管,严禁将管子直接扔入沟槽内。
(3)下管前,必须检查沟槽边坡状况,确认稳定;下管中,应在沟槽内采取防止管子摆动的措施和设临时支墩。
(4)在沟槽外排管时,场地应平坦、不积水;管子与槽边的距离应根据管子质量、土质、槽深确定,且不得小于1m;管子应挡掩牢固。
(5)管段较长,使用多个起重机或多个倒链下管时,必须由一名信号工统一指挥;管段各支承点的高程应一致,各个作业点应协调作业,保持管段水平下落。
4. 对口作业(1)对口后,应及时将管身挡掩,并点焊固定。
(2)对口时,严禁将手脚放在管口或法兰连接处。
(3)采用机具配合对口时,机具操作工必须听从管工指令。
(4)人工调整管子位置时必须由专人指挥,作业人员应精神集中,配合协调。
5. 安全注意事项(1)施工过程中,应密切注意现场情况,发现安全隐患及时排除。
(2)施工人员应严格遵守操作规程,不得违章操作。
(3)施工过程中,应加强沟通协调,确保各项工作顺利进行。
(4)施工完成后,应及时清理现场,做好后续工作。
三、交底要求1. 施工单位应将本安全技术交底作为施工过程中的一项重要内容,确保每位施工人员了解并掌握。
二次砌体开槽技术交底
![二次砌体开槽技术交底](https://img.taocdn.com/s3/m/2ba224537cd184254a353517.png)
工程名称邯郸友谊时代广场交底日期2014年6月26日
施工单位中国建筑第二工程局有限公司分项工程名称二次结构砌体配管
交底提要3层砌体结构配管
交底内容:
一、施工部位
T1、Q4、Q5、Q7二次结构墙体
二、主要机具
墨盒、卷尺、开槽机、切割机、扁錾子、手锤
三、工艺流程
测量弹线线管开槽线槽修整安装线管、线盒
填修补材料砂浆抹平
四、注意事项
1、根据已弹好的线,采用切割机割深度为管直径+1.5厘米,宽度确定为管直径+2.0厘米,如是多根并排敷设,宽度为(N*根数*管直径)+3.0厘米,开槽机、切割机切割后,再用扁錾子剔除。
2、位置切割应在已确定的位置处根据所下盒的尺寸进行切割,盒的四周间隙确定为盒体尺寸+2厘米,以便于封实,盒口应高出毛墙1.0-1.5厘米,盒四周用砂浆粉宽1.0厘米护坡。
3、管子连接与固定:管子直接与罗接的紧订螺钉须拧紧,在管道两侧用铁钉钉入墙内固定。
4、砌体沟槽只能竖向开槽,严禁横向开槽,尽量保证直线时每一线盒安装位置居中,确保工艺美观;
五、线槽处理方案
1、宽为30mm的线槽:采用1:2.5水泥砂浆抹平。
2、、宽为50mm~100mm的线槽:线管固定后,采用钢板网加固,后用1:2.5水泥砂浆抹平。
审核人交底人接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
二次开槽安全技术交底模板
![二次开槽安全技术交底模板](https://img.taocdn.com/s3/m/636b1de064ce0508763231126edb6f1aff007138.png)
一、交底目的为确保二次开槽施工过程中的安全,预防事故发生,提高施工人员的安全意识和操作技能,特进行本次安全技术交底。
二、交底对象本次交底对象为参与二次开槽施工的全体人员,包括施工管理人员、施工技术人员和一线施工人员。
三、交底内容1. 施工前的准备工作(1)熟悉施工图纸,明确开槽位置、尺寸及要求。
(2)检查施工工具和设备,确保其完好无损,符合安全操作规程。
(3)对施工人员进行安全教育和技能培训,提高安全意识和操作水平。
2. 施工过程中的安全注意事项(1)开槽前,确认周边环境安全,避免影响其他施工部位或设备。
(2)使用专用开槽机进行开槽,严禁使用手持工具进行开槽作业。
(3)开槽过程中,注意观察墙体结构,发现异常情况立即停止作业,报告上级。
(4)开槽尺寸应符合规范要求,宽度比管的外径大10mm左右,槽深不小于管外径加15mm。
(5)墙面水平开槽的长度不得大于80cm,以免破坏墙体结构安全。
(6)开槽过程中,注意保持施工现场整洁,防止杂物掉落伤人。
(7)开槽完成后,及时清理现场,恢复原状。
3. 个人防护措施(1)施工人员必须佩戴安全帽、安全带等个人防护用品。
(2)操作开槽机时,戴好防护眼镜,防止灰尘和碎片伤眼。
(3)施工过程中,注意保持身体平衡,避免因操作不当造成意外伤害。
4. 应急处理(1)发生安全事故时,立即停止作业,组织人员抢救伤员,并及时报告上级。
(2)根据事故情况,采取相应的应急措施,防止事故扩大。
(3)事故处理后,对现场进行彻底清理,消除安全隐患。
四、交底要求1. 施工人员必须认真听取安全技术交底,了解并掌握施工过程中的安全注意事项。
2. 施工人员应严格遵守安全操作规程,确保施工安全。
3. 施工管理人员应加强施工现场的安全管理,及时发现并消除安全隐患。
五、结语安全无小事,施工过程中,我们要时刻保持警惕,严格遵守安全操作规程,确保施工安全。
希望大家共同努力,确保二次开槽施工顺利进行。
注:以上内容仅供参考,具体施工要求以项目实际情况为准。
二次砌体开槽技术交底
![二次砌体开槽技术交底](https://img.taocdn.com/s3/m/0f22c93c43323968011c92e4.png)
工程名称邯郸友谊时代广场交底日期2014年6月26日
施工单位中国建筑第二工程局有限公司分项工程名称二次结构砌体配管
交底提要3层砌体结构配管
交底内容:
一、施工部位
T1、Q4、Q5、Q7二次结构墙体
二、主要机具
墨盒、卷尺、开槽机、切割机、扁錾子、手锤
三、工艺流程
测量弹线线管开槽线槽修整安装线管、线盒
填修补材料砂浆抹平
四、注意事项
1、根据已弹好的线,采用切割机割深度为管直径+1.5厘米,宽度确定为管直径+2.0厘米,如是多根并排敷设,宽度为(N*根数*管直径)+3.0厘米,开槽机、切割机切割后,再用扁錾子剔除。
2、位置切割应在已确定的位置处根据所下盒的尺寸进行切割,盒的四周间隙确定为盒体尺寸+2厘米,以便于封实,盒口应高出毛墙1.0-1.5厘米,盒四周用砂浆粉宽1.0厘米护坡。
3、管子连接与固定:管子直接与罗接的紧订螺钉须拧紧,在管道两侧用铁钉钉入墙内固定。
4、砌体沟槽只能竖向开槽,严禁横向开槽,尽量保证直线时每一线盒安装位置居中,确保工艺美观;
五、线槽处理方案
1、宽为30mm的线槽:采用1:2.5水泥砂浆抹平。
2、、宽为50mm~100mm的线槽:线管固定后,采用钢板网加固,后用1:2.5水泥砂浆抹平。
审核人交底人接受交底人
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
1、本表由施工单位填写,交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其他技术交底可不填写。
开槽埋管安全技术交底模板
![开槽埋管安全技术交底模板](https://img.taocdn.com/s3/m/68088c16842458fb770bf78a6529647d26283465.png)
一、工程概况1. 工程名称:________________________2. 施工地点:________________________3. 施工单位:________________________4. 施工日期:________________________二、安全技术交底1. 施工前准备(1)对施工人员进行安全技术培训,确保施工人员掌握开槽埋管施工的基本技能和安全操作规程。
(2)施工前,对施工场地进行清理,确保施工环境安全。
(3)施工前,对施工工具、设备进行检查,确保其完好、可靠。
2. 施工过程安全措施(1)沟槽开挖1)严格按照设计图纸进行沟槽开挖,确保沟槽底部宽度符合要求。
2)沟槽开挖过程中,注意观察地质情况,发现异常情况立即停止施工,并上报相关部门。
3)沟槽开挖深度超过3m时,应分层开挖,每层深度不超过2m,层间留台宽度应符合规定。
4)槽底原状地基土不得扰动,机械开挖时槽底预留200~300mm土层,由人工开挖至设计高程,整平。
(2)管道安装1)管道安装前,对管道进行检查,确保管道质量合格。
2)管道安装时,注意管道接口处的密封性,防止漏水。
3)管道安装过程中,注意管道的支撑和固定,确保管道稳定。
4)管道安装完成后,进行试压,确保管道无泄漏。
(3)沟槽回填1)沟槽回填前,清除沟槽内的杂物和积水。
2)回填材料应选择合适,回填厚度应符合设计要求。
3)回填过程中,注意分层压实,确保回填质量。
4)回填完成后,进行地面恢复,确保施工场地整洁。
3. 施工现场安全措施(1)施工现场应设置明显的安全警示标志,提醒施工人员注意安全。
(2)施工现场应配备必要的安全防护设施,如安全网、防护栏杆等。
(3)施工人员应佩戴安全帽、安全带等个人防护用品。
(4)施工现场应设置消防设施,并定期检查、维护。
4. 应急预案(1)发生人员受伤事故时,立即采取急救措施,并拨打急救电话。
(2)发生火灾事故时,立即启动消防应急预案,进行灭火和人员疏散。
线管开槽技术交底
![线管开槽技术交底](https://img.taocdn.com/s3/m/85c0e0c09ec3d5bbfd0a74ce.png)
(2)开槽后,槽内刷界面剂,将管线与墙体卡牢,不得有反弹、松动,固定好的管线外表面应低于墙面10~20mm;对槽内进行洒水湿润,用参入加气砂混凝土砌块碎屑的专用砌筑砂浆(专业粘结剂)填实,要求比墙面凹进去2mm.
洞口开槽、线管开槽技术交底
工程名称
安徽饭店综合改造工程
施工单位
北京城建集团有限责任公司
分项工程名称
二次结构
交底部位
二次机构墙体
交底时间
2012-2-28
交底内容
线管开槽、洞口封堵技术交底
在墙体上开线管槽工艺流层:
线管开槽→线槽修整→刷界面剂→安装线管→填修补材料→刷伊通专业界面剂
按照安徽省图集,图集号:皖2010J121要求:
2、超过两米高的洞口和线槽必须有专业活动架体。
交底人
陈高兴Βιβλιοθήκη 韩春文被交底人(3)要沿管道敷设方向铺设耐碱玻纤网格布,两侧宽度不小于100mm,并铺平、绷紧。
(4)在墙体上刷伊通专业界面剂。
在墙体上封堵预留洞口,工艺流层:
(预留)洞口→安装管道→填修补材料→刷伊通专业界面剂
(1)在砌筑墙体时将管道按照尺寸预留。
(2)用参入加气砂混凝土砌块碎屑的专用砌筑砂浆(伊通专业粘结剂)填实。
(3)在此不同材质交接处先刷界面剂,然后用耐碱玻纤网格布要伸出100mm,要求铺平、绷紧。
(4)按照方案要求刷界面剂
说明:1、按工程部分工界面做。
2、线槽、洞口填实材料还可以采用聚合物水泥砂浆,聚合物水泥砂浆为1:3水泥砂浆加水泥重量10%的801建筑胶。
安全保证措施
墙面开槽布管安全技术交底模板
![墙面开槽布管安全技术交底模板](https://img.taocdn.com/s3/m/b8a69f25a36925c52cc58bd63186bceb19e8ed23.png)
一、交底目的为确保墙面开槽布管施工过程中的安全,防止安全事故的发生,特进行本次安全技术交底。
二、交底内容1. 施工人员安全注意事项(1)施工人员必须佩戴安全帽、安全带、绝缘手套等个人防护用品。
(2)严禁酒后作业、疲劳作业,确保施工人员精神状态良好。
(3)施工过程中,注意保持施工现场整洁,不得随意堆放材料、工具。
(4)操作机械设备时,必须按照操作规程进行,确保设备运行正常。
2. 施工现场安全注意事项(1)进入施工现场必须遵守施工现场规章制度,服从现场管理。
(2)施工现场禁止吸烟、喝酒,不得携带火种。
(3)禁止在施工现场追逐打闹、大声喧哗,确保施工环境安静。
(4)禁止私自拆除或移动防护设施、电器设备。
(5)禁止操作与自己无关的机械设备。
3. 墙面开槽布管施工安全注意事项(1)开槽前,必须检查墙面是否有裂缝、空鼓等情况,如有,应先进行处理。
(2)开槽时,严禁在承重墙上开槽,如需在承重墙上布管,应采用专用开槽机,并确保槽宽、槽深符合规范要求。
(3)开槽过程中,注意保持开槽工具清洁,避免划伤墙面。
(4)布管时,线管之间保持一定间距,防止交叉、重叠。
(5)布管完成后,用黄沙或水泥砂浆进行封槽,确保封槽牢固。
(6)封槽过程中,注意保护墙面,避免损坏墙面。
(7)施工过程中,如发现安全隐患,应立即停止施工,并向现场负责人报告。
4. 墙面开槽布管施工规范要求(1)开槽尺寸要求:宽度比管的外径大10mm左右,槽深不小于管外径加15mm。
(2)墙面水平开槽的长度不得大于80cm,以免破坏墙体结构安全。
(3)管路放入槽后,每隔0.5m左右须用铁钉固定,不得松脱。
(4)管道固定好后,用水泥砂浆先暂时修补(砂浆强度等级不低于M10),再交付由土建统一面层抹灰做面层处理。
三、交底总结本次安全技术交底已结束,请各施工人员认真学习并严格遵守以上安全要求,确保施工安全。
如有疑问,请及时向现场负责人咨询。
四、交底时间及地点时间:____年____月____日地点:____项目施工现场五、交底人员交底人:____记录人:____备注:本交底内容仅供参考,具体施工要求以现场实际情况为准。
二次墙面开槽布管技术交底
![二次墙面开槽布管技术交底](https://img.taocdn.com/s3/m/7b17a8955a8102d277a22f12.png)
1.箱盒固定和修补完成后,盒内用防锈漆做好防腐处理,再对箱盒内部用泡沫封堵,确保箱盒内部清洁及防治箱盒内的管道堵塞。
2.搬运物件或设备时不得砸伤管路及箱盒。
3.施工完成后做好落手清工作,做好施工区域的清洁,不得污染或破坏其它专业的成品。
项目(专业)技术负责人
交底人
接受人
注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
管管路敷设完毕后,管路固定牢固,连接处符合规定,易进异物的端头应封堵。
7.敷设在砖墙、砌体墙内的管路,垂直敷设剔槽宽度不宜大于管外径5mm。用铁钉加扎丝固定,固定点间距不大于1000mm。连接点外侧一端200mm处,增设固定点。
项目(专业)技术负责人
交底人
接受人
注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
工程名称
万仕诚药业厂房
施工单位
南通四建机电设备安装分公司
交底部位
各单体
工序名称
二次墙体JDG管暗敷
交底提要:施工工艺、质量控制措施,成品保护措施
交底内容:
四、管槽的修补控制:
1.管槽在修补前应对管路开槽部位浇水润湿,然后采用强度等级不小于M10的水泥砂浆抹面修补,第一次修补宜凹进墙面2mm左右,待强度达到后再浇水润湿保养。最后用强度等级不小于M10的水泥砂浆修补平整。管路保护层厚度应大于15mm。
2.如遇混凝土面需开槽的,不得破坏柱内钢筋,影响主体结构。在混凝土平面20~30mm内妥善处理到位,并及时修复。
项目(专业)技术负责人
交底人
接Hale Waihona Puke 人注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
墙面开槽安全技术交底模板
![墙面开槽安全技术交底模板](https://img.taocdn.com/s3/m/e0ef91757275a417866fb84ae45c3b3566ecdd60.png)
一、交底对象全体参与墙面开槽作业的施工人员、监理人员及管理人员。
二、交底时间(具体时间)三、交底地点(具体地点)四、交底内容1. 施工现场安全注意事项:(1)进入施工现场必须佩戴安全帽,系好下额带;(2)严禁酒后作业;(3)现场禁止吸烟;(4)禁止私自拆除或移动防护设施、电器设备;(5)禁止追逐打闹;(6)禁止操作与自己无关的机械设备;(7)高处作业必须系好合格的安全带,高挂低用;(8)使用手持切割机必须戴绝缘手套。
2. 墙面开槽作业安全要求:(1)施工前,应对施工现场进行安全检查,确保无安全隐患;(2)开槽前,应检查墙面是否有承重墙、梁柱等结构,避免在承重结构上开槽;(3)开槽时,应按照设计图纸要求,严格控制开槽尺寸,确保线槽尺寸符合规范要求;(4)开槽过程中,如发现墙体裂缝、空洞等异常情况,应立即停止施工,并报告相关部门;(5)开槽过程中,如需使用电动工具,应确保工具绝缘良好,并定期检查;(6)开槽过程中,应避免碰撞电线、水管等管线,以免造成损坏;(7)开槽完成后,应及时清理施工现场,确保现场整洁。
3. 墙面开槽作业质量控制要求:(1)墙面开槽尺寸应符合设计要求,线槽应平直、整齐,无明显偏差;(2)线槽深度应大于管材外径加15mm,宽度比管材外径大10mm左右;(3)线槽应与墙体垂直,水平开槽长度不得大于80cm,以免破坏墙体结构安全;(4)线槽封堵应牢固,不得出现空鼓、开裂等现象。
五、交底提要1. 施工现场安全注意事项;2. 墙面开槽作业安全要求;3. 墙面开槽作业质量控制要求。
六、交底人及接受交底人签字交底人:(姓名)接受交底人:(姓名)七、安全员审核安全员:(姓名)八、备注1. 本交底表头由交底人填写,交底人与接受交底人各保存一份,安全员一份;2. 当做分部、分项施工作业安全交底时,应填写分部、分项工程名称栏;3. 交底提要应根据交底内容把交底重要内容写上。
注:本模板仅供参考,具体交底内容应根据实际情况进行调整。
开槽补槽技术交底
![开槽补槽技术交底](https://img.taocdn.com/s3/m/07339a7d4afe04a1b171de14.png)
4、在砼墙体、砌块砌体墙面及轻质隔板墙等所有墙面中,严禁水平开槽。
5、接线盒开槽应方正,大小适中,不宜过大。
二、补槽补洞
1、安装工程在配管接线盒等预埋施工完成后,应将所开的线槽线盒等补实抹平。
2、线槽补槽时,首先应采用镀锌铁钉铁丝将配管固定牢固,再用混合砂浆分次补实抹平,砌块砌体墙面在线槽表面满钉钢丝网,宽度每边大于槽边5㎝,混合砂浆抹6㎜厚略高出墙面,应顺直平整。
3、砼墙体、轻质隔墙墙面线槽按照以上要求补实线槽后,表面采用胶粘剂粘贴玻璃纤维网格条,待胶粘剂稍干后,再贴第二层玻璃纤维网格条,第二层玻璃纤维网格条宽度为大于每边50mm,贴完后峪项目D地块住宅楼
分部工程
主体分部
分项工程名称:补槽补洞
交底内容:
一、开槽开洞:
砼墙体、砌块砌体墙面及轻质隔板墙等所有墙面,因为安装配管预埋,需要开槽,施工时应注意以下事项:
1、安装工程在进行配管、接线盒等预埋施工时,在砼结构表面,严禁随意开槽开洞,确实需要开凿时,必须经项目部安装负责人同意后,方可进行。
4、所有补槽补洞应分次补实抹平,并应保持边线方正齐整,表面平整光洁,严禁随意乱补乱抹。
技术
负责人
交底人
接受人
2、开槽原则,严禁随意开槽,凡需要在墙体中开槽的,开槽应保持宽度一致,顺直齐整,不得随意乱割。开槽弯曲部分应尽可能的设在两端,中部尽可能保持顺直,隔板在配管开槽时,应尽可能利用管孔穿线,尽可能在板端开斜槽,并应尽可能短,利用管孔穿线。开槽宽度以每侧大于配管15㎜为宜,深度以配管外皮距墙体面层15㎜为宜。
墙面开槽布管安全技术交底模板
![墙面开槽布管安全技术交底模板](https://img.taocdn.com/s3/m/b4f2117359fb770bf78a6529647d27284a733742.png)
一、交底目的为确保墙面开槽布管工程的安全进行,防止安全事故的发生,现将墙面开槽布管施工过程中的安全技术要求进行交底。
二、施工范围本次交底适用于所有墙面开槽布管工程,包括但不限于住宅、商业、办公楼等建筑物的墙面开槽布管作业。
三、安全技术要求1. 施工人员要求(1)所有参与墙面开槽布管施工的人员必须经过专业培训,具备相应的操作技能和安全生产知识。
(2)施工人员必须持有有效的上岗证,方可上岗作业。
2. 施工现场安全注意事项(1)进入施工现场必须佩戴安全帽,系好下额带,确保头部安全。
(2)严禁酒后作业,保持清醒的头脑,确保施工安全。
(3)施工现场禁止吸烟,防止火灾事故的发生。
(4)禁止私自拆除或移动防护设施、电器设备,确保施工环境安全。
(5)禁止追逐打闹,防止意外伤害。
(6)禁止操作与自己无关的机械设备,确保操作熟练。
(7)高处作业必须系好合格的安全带,高挂低用,防止坠落事故。
(8)使用手持切割机必须戴绝缘手套,防止触电。
3. 墙面开槽布管施工要求(1)开槽:采用专用开槽机进行开槽,确保开槽尺寸准确,避免破坏墙体结构。
(2)布管:严格按照设计要求布管,确保管线布局合理、安全。
(3)承重墙严禁开槽:在承重墙上开槽会对墙体结构造成破坏,严禁在承重墙上开槽。
(4)横向开槽注意厚度、深度:横向开槽容易导致墙面开裂,施工时注意开槽的厚度和深度。
(5)线管之间保持间距:线管之间保持适当间距,防止相互干扰。
(6)槽道转角处应做好圆角处理,防止刮破穿线管。
(7)实心墙开槽:为减小开槽导致墙体结构安全的破坏程度,须采用专用开槽机。
4. 墙面开槽布管修补要求(1)开槽修补前应将基层清扫干净,不得有浮尘、杂物留存。
(2)采用专用材料进行修补,确保修补质量。
(3)修补后进行墙漆施工,确保墙面平整、美观。
四、应急处理1. 发生触电事故:立即切断电源,对伤者进行心肺复苏,并立即拨打急救电话。
2. 发生高处坠落事故:立即对伤者进行救治,并立即拨打急救电话。
墙体线管开槽安全技术交底模板
![墙体线管开槽安全技术交底模板](https://img.taocdn.com/s3/m/5e54f77dcec789eb172ded630b1c59eef8c79afd.png)
一、交底目的为确保墙体线管开槽施工安全,提高施工人员的安全意识,降低安全事故的发生,现将墙体线管开槽安全技术交底如下。
二、施工人员须知1. 施工人员必须熟悉本工程图纸及施工方案,了解墙体线管开槽的施工工艺和安全要求。
2. 施工前,应对施工现场进行安全检查,确保施工环境安全。
3. 施工过程中,必须严格遵守操作规程,不得违章作业。
4. 施工人员应佩戴好安全帽、安全带等个人防护用品。
5. 施工人员应掌握以下基本技能:切割机、电锤等工具的使用方法,电线管、线槽等材料的选用标准。
三、安全技术要求1. 开槽前,必须对墙体进行检查,确认墙体结构安全,不得在承重墙、抗震墙等关键部位开槽。
2. 开槽时,应按照设计要求确定线管走向,保持横平竖直,避免交叉、扭曲。
3. 开槽尺寸应符合规范要求,宽度比管的外径大10mm左右,槽深不小于管外径加15mm。
4. 墙面水平开槽的长度不得大于80cm,以免破坏墙体结构安全。
5. 线管放入槽后,每隔0.5m左右须用铁钉固定,不得松脱。
6. 管道固定好后,用水泥砂浆先暂时修补(砂浆强度等级不低于M10),再交付由土建统一面层抹灰做面层处理。
7. 抹灰做面层处理时,采用10mm×10mm×0.5-0.8钢丝网;挂网,超过管道两边不小于10cm;保护面层不小于15mm。
8. 开槽过程中,如遇线管90度弯时,应扩大开槽的位置,使线管能呈现出两个45度弯,以便于施工过程中穿线和日后检修。
9. 天花吊灯位移时,楼板顶面的开槽一定要注意钢筋位置,打槽的深度约10mm,便于穿黄腊管后并绑胶布布线,严禁裸线布设。
10. 开槽过程中,不允许出现在承重墙面横向开槽大于100cm的现象,因为横向开槽将破坏整楼的承重,使得抗震能力降低而且墙面容易开裂。
如果是保温墙的话,开很长的横槽有可能会导致开槽上部的保温层整体脱落。
11. 墙面开槽一般都应该是竖向垂直开槽。
四、应急措施1. 如发现墙体结构存在问题,应立即停止施工,并及时上报相关部门进行处理。
粉刷墙面开槽技术交底
![粉刷墙面开槽技术交底](https://img.taocdn.com/s3/m/b72a305a49d7c1c708a1284ac850ad02de8007da.png)
粉刷墙面开槽技术交底
本文档旨在介绍粉刷墙面开槽技术,以确保相关工作的顺利进行。
以下是技术要点和实施步骤:
技术要点
1. 开槽目的:开槽是为了解决墙面上线管、暖气管、水管等障
碍物造成的不平整和影响美观的问题,以便顺利施工。
2. 开槽工具:使用专业的角磨机、木工锯等工具进行开槽,确
保开槽线条整齐、平直。
3. 开槽深度:根据实际情况和要求,在墙面上合理确定开槽深度,通常不超过障碍物直径的1/2。
4. 开槽间距:开槽间距的确定需考虑障碍物的大小和分布情况,一般建议不超过100厘米。
5. 开槽宽度:开槽宽度应略大于障碍物本身宽度,以确保障碍
物能顺利放置在开槽内。
6. 开槽方向:开槽应该垂直于墙面,使开槽线条呈直线状,美
观大方。
实施步骤
1. 确认开槽位置:在粉刷墙面之前,先确定墙面上障碍物的位置和数量,合理规划开槽位置。
2. 准备工具和材料:准备好角磨机、木工锯等开槽工具,确保刀具锋利,同时备齐其他施工所需材料。
3. 进行开槽:按照预先确定的开槽位置,使用角磨机或木工锯进行开槽,注意操作安全。
4. 清理开槽部位:开槽完成后,将开槽产生的碎屑和灰尘清理干净,确保墙面整洁。
5. 工艺处理:根据需要,可以对开槽处进行必要的工艺处理,如涂抹底漆等。
6. 进行后续工作:开槽完成后,依照正常的粉刷工艺继续进行墙面处理。
请根据上述要点和步骤进行粉刷墙面开槽工作,确保施工效果和质量。
墙体开槽技术交底
![墙体开槽技术交底](https://img.taocdn.com/s3/m/70213cfe4b35eefdc9d333ce.png)
表CSCEC-PM-0803
分项工程技术交底卡
三、固定箱、盒的控制要点:
1、按弹出的水平线,复核对照设计图找出箱、盒的准确位置,正确无误后,
先将洞口四壁浇水湿润,并提前将洞中杂物清理干净。
依照管路走向敲掉盒子的敲落孔,再用强度等级不小于M10水泥砂浆填补,将盒、箱稳定端正,盒、箱凸出墙面高度要保持与灰饼齐平,待水泥砂浆凝固后,再接短管接入箱、盒。
2、为保证电箱洞口方正,电箱部位制作C20细石混凝土预制块,预制块侧壁
厚50-90mm,与箱体之间预留20mm缝隙,制作时应考虑电箱长和宽,底板厚度应≥50mm,并制作成槽型预制块,详见附图。
当预制块底板厚度≤50mm时,应制作成环形预制块,待电箱安装完成后再挂钢丝网,灌注细石混凝土或抹水泥砂浆。
3、箱、盒固定应平正牢固、灰浆饱满,收口平整,位置准确。
4、所有开关、插座的箱、盒出墙的尺寸保持一致,且所有的预留箱、盒四周
无缝隙,安装牢固,表面整洁,无碎裂、划伤。
5、
四、管槽的修补控制:。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
项目(专业)技术负责人
交底人
接受人
注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
交底内容:
三、电线管敷设的控制要点:
管管路连接的紧定螺钉,应采用专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。
工程名称
万仕诚药业厂房
施工单位
南通四建机电设备安装分公司
交底部位
各单体
工序名称
二次墙体JDG管暗敷
交底提要:施工工艺、质量控制措施,成品保护措施
交底内容:
施工工艺流程
弹线定位→墙体管路开槽→盒箱固定→线管敷设及固定→上报验收→墙槽修复→成品保护
一、定位弹线的控制要点:
1.根据施工图要求,核对各种箱盒的设计标高、坐标的排列有无矛盾,核对后在要施工的墙体上确定出开关盒,插座盒,配电箱的正确位置进行画线顶点位
管管路,当管径为Φ32mm及以上时连接套管紧定螺钉不少于2个。
管插入连接套管前,插入部分的管端应保持清洁,连接处的缝隙应有封堵措施,套管连接处涂导电膏或用黑胶布包缠严密,防止沙浆渗入堵塞管道。
管管路与盒(箱)连接时,应一孔一管,管径与盒(箱)敲落孔应吻合。管与盒(箱)连接处,应采用爪型螺纹帽和螺纹管接头锁紧。两根及以上管路与盒(箱)连接时,排列应整齐、间距均匀应不小于20~30mm,不同管径的管材,同时插入盒(箱)时,应采取技术措施。
管管路敷设完毕后,管路固定牢固,连接处符合规定,易进异物的端头应封堵。
7.敷设在砖墙、砌体墙内的管路,垂直敷设剔槽宽度不宜大于管外径5mm。用铁钉加扎丝固定,固定点间距不大于1000mm。连接点外侧一端200mm处,增设固定点。
项目(专业)技术负责人
交底人
接受人
注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
管管路连接处,两侧连接的管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密,且应符合下列规定:
(1)直管连接时,两管口分别插入管接头中间,紧贴凹槽处两端,用紧定螺钉定位,用专用工具旋紧至螺钉帽脱落,不准使用手钳旋紧固定,紧定螺钉处于可视部位,以便于检查。(2)弯管连接时,弯曲管两管口分别插入管接头中间,紧贴凹槽处,用紧定螺钉定位后,进行旋紧至螺钉帽脱落。
2.根据土建提供的标高水平线用激光水平仪定出箱盒底标高的水平线,按定好的水平线用小线和水平尺量出箱盒的准确位置并根据箱盒的宽高各加30mm标好尺寸画好线(注意考虑底盒与面板之间的误差)
3.根据规范要求在墙面上确定布管管径、根数、管长,用长尺或木斗标出垂直管路。线槽尺寸:墙体开槽深度≤dn+20mm,墙槽宽度≤dn+60mm.例如(一根JDG20管的开槽宽度为60mm,双管开槽90mm,多根排列方式时管与管之间的间距为15mm)
五、箱盒的成品保护:
1.箱盒固定和修补完成后,盒内用防锈漆做好防腐处理,再对箱盒内部用泡沫封堵,确保箱盒内部清洁及防治箱盒内的管道堵塞。
2.搬运物件或设备时不得砸伤管路及箱盒。
3.施工完成后做好落手清工作,做好施工区域的清洁,不得污染或破坏其它专业的成品。
项目(专业)技术负责人
交底人
接受人
注:本记录一式两份,一份交底单位存,一份接受交底单位存。交底日期:2014-11-01
4.强弱电之间的管盒间距应大于30mm。
5.同一墙面的箱盒应标高应一致,不得有误差,同一房间内的标高不得大于5mm。
6.箱盒应突出毛培墙面5mm并粉好护边。
二、墙体开槽的控制要点:
1.墙面开槽应采用机械开槽或开洞,经切割机切割线槽后用扁錾子沿槽内边进行剔槽。墙槽要求上下垂直,尽量不开横槽,必须开横槽时,横槽不得超过30mm。
工程名称
万仕诚药业厂房
施工单位
南通四建机电设备安装分公司
交底部位
各单体Байду номын сангаас
工序名称
二次墙体JDG管暗敷
交底提要:施工工艺、质量控制措施,成品保护措施
交底内容:
四、管槽的修补控制:
1.管槽在修补前应对管路开槽部位浇水润湿,然后采用强度等级不小于M10的水泥砂浆抹面修补,第一次修补宜凹进墙面2mm左右,待强度达到后再浇水润湿保养。最后用强度等级不小于M10的水泥砂浆修补平整。管路保护层厚度应大于15mm。
