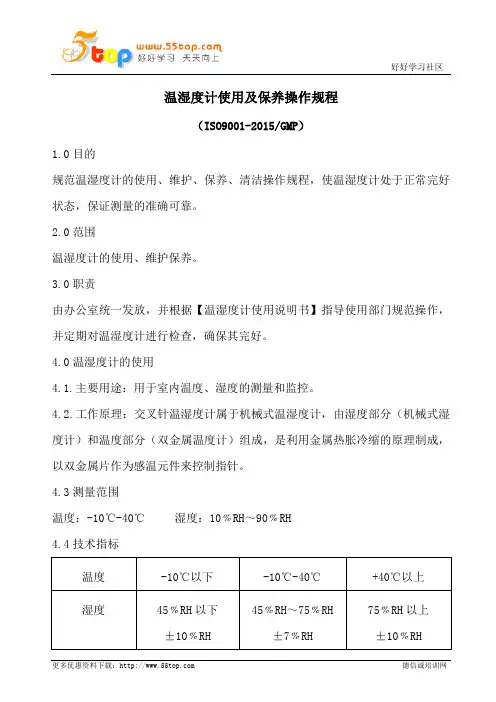

温湿度计使用及保养操作规程
温湿度计使用及保养操作规程（ISO9001-2015/GMP）1.0目的规范温湿度计的使用、维护、保养、清洁操作规程，使温湿度计处于正常完好状态，保证测量的准确可靠。
2.0范围温湿度计的使用、维护保养。
3.0职责由办公室统一发放，并根据【温湿度计使用说明书】指导使用部门规范操作，并定期对温湿度计进行检查，确保其完好。
4.0温湿度计的使用4.1.主要用途：用于室内温度、湿度的测量和监控。
4.2.工作原理：交叉针温湿度计属于机械式温湿度计，由湿度部分（机械式湿度计）和温度部分（双金属温度计）组成，是利用金属热胀冷缩的原理制成，以双金属片作为感温元件来控制指针。
4.3测量范围温度：-10℃-40℃湿度：10﹪RH～90﹪RH4.4技术指标温度-10℃以下-10℃-40℃+40℃以上湿度45﹪RH以下±10﹪RH 45﹪RH～75﹪RH±7﹪RH75﹪RH以上±10﹪RH计时精度±1秒/日 1.5VCC 25℃5.0使用方法：5.1悬挂在通风的房间内墙壁上。
5.2仓库管理人员每天两小时检测一次将记录【温湿度记录表】中，如超出规定范围由仓库管理人员进行相应的改善措施。
5.2.1如仓库管理人员进行监控时低于零下10℃时关闭门窗，通知品管将库存品重新检验后方可发货。
5.2.2如仓库管理人员进行监控时高于40℃时，由安全员进行相应的降温措施，并通知品管对库存品重新检验。
5.2.3如仓库管理人员发现温湿度过高或过低时由仓库管理人员采取相应的措施。
5.3失效处理当发现温湿度计失效时，应及时停用，并向办公室报告送检测检测部门进行维修。
6.0温湿度计的维护6.1将温度计置于通风处，要远离冷、热源，避免骤热，不要被阳光照射、水淋。
6.2保持使用场所环境清洁，避免灰尘，定期用抹布擦拭温湿度计进行清理。
6.3不能直接接触蒸汽，也不要用嘴哈气，否则会使器件内结露，造成示值漂移。
6.4每年请有校验资格的部门校验一次，按规定的期限将温湿度计送专业机构进行校验。
温度记录仪使用手册
目录一、概述 (1)二、功能特点 (2)三、技术指标 (4)四、安装与接线及外形结构 (6)五、仪表运行及操作 (10)六、仪表参数设置及通讯协议 (23)七、软件使用说明 (31)八、故障分析与排除 (35)一、概述触控数据记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。
本产品吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品在配置方面拥有蓝屏和彩色屏两种选择。
可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。
内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。
内置的FLASH的容量为70M字节，8通道时若20秒记录一次可记录108天，最快1秒记录一次所有通道的数据。
数字显示界面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。
测量、显示基本误差：±0.2% F·S可参数设置多点报警功能。
二、功能特点本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：不需要笔和纸记录，日常维护工作量非常小，运行费用低；采用高亮度触控彩色TFT液晶屏，CCFL背光、画面清晰；采用ARM微处理器，可同时实现多路（仪器内部最高64路）信号采集、记录、显示和报警；采用70MB 大容量的FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；全隔离万能输入，可同时输入多种信号，无需更换模块，直接在仪器上设置即可；显示工程量数据的数值范围更宽可显示6位数值：-999，99~1999.99；可以进行参数设置、显示工程位号，工程单位，有流量累积；具有闪动报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；8路继电器报警输出（订做产品）；显示精度高，基本误差为±0.2% F·S；内置GB2312汉字库，使用全拼输入法输入；支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求（订做产品）；配备标准USB2.0接口。
无线温湿度变送记录仪使用说明书
RS-WS-DY-6-*无线温湿度变送记录仪用户手册文档版本：V1.0目录1. 产品简介 (4)2. 产品选型 (4)3. 功能特点 (4)4. 技术参数说明 (5)5. 产品外形尺寸 (6)6. 菜单及显示说明 (6)6.1 面板示意说明 (6)6.2 液晶显示说明 (6)7. 系统菜单与设置 (7)7.1 按键功能说明 (7)7.2 按键操作简介 (8)7.3 功能显示项目说明 (8)8. 设备安装要求 (14)8.1设备安装前检查 (14)8.2整体安装说明 (14)8.3接口说明 (14)8.4 安装说明 (15)9. 设备接入监控平台软件 (15)10. 联系方式.................................................................................................. 错误！未定义书签。
11. 文档历史.................................................................................................. 错误！未定义书签。
1. 产品简介RS-WS-DY-6系列产品是一款大屏液晶显示无线通信并带自身记录的温湿度测点。
产品采用独有的无线扩频技术，通信距离远，视距可达800米，穿透能力强，可穿透3~4堵混凝土墙，独有的跳频技术，通信抗干扰能力强。
温湿度采集精度高于国标，可设置温湿度上下限报警值。
设备采用大屏液晶显示方便用户观察，内置高分贝蜂鸣器，具有就地声光报警的功能，内置两路继电器，可实现温湿度上下限双控，限值可自由设置，温度湿度凭密码校准，自动温湿度记录等功能。
设备采用外部电源供电，用户可通过电源适配器接交流220V给设备供电。
现场无需进行通信布线，搭配RS-JSQ-W无线接收机（1台RS-JSQ-W可管理200台RS-WS-DY-6系列测点）在控制成本的基础上，满足了现场工程的应用，极大的缩短了工程施工周期。
S3000-CDS软件操作手册
S 3000- 快速启动 –SICK-CDS 软件的介绍开始注：此文档是针对S3000系列标准型扫描仪S30A S30A--X011BA 而制作而制作，，操作人员需要对SICK 激光扫描仪有一定了解激光扫描仪有一定了解..参数配置=Restart, EDM, Monitoring cases, field sets 等等.现在我们以常用版本CDS 3.51版本为例来说明软件的功能及其使用方法.Step1打开CDS 3.51版本软件，其界面如左图所示2打开软件如左图所示 1．标题栏 2．菜单栏 3．工具栏 4．导航栏 5．日志窗口 2 13 453工具栏意义（从上到下）当有些符号为灰色时，表示此功能当前不能使用，不能使用的原因可能是您没有连接到传感器或者是您没有足够的权限使用此功能1．创建项目 2．打开项目 3．保存项目 4．识别传感器 5．连接传感器6．断开与之相连的传感器 7．增加传感器 8．删除传感器9．打开传感器的操作窗口 10．显示诊断报告 11．下载参数配置 12．上载参数配置 13．改变用户组4在相对就的COM 口里，您可以识别到已连接的传感器。
上述符号的意思由上到下： 1． 项目通讯的协议2． 当前的连接状态（未连接） 3． 当前的连接状态（已连接） 4． 传感器符号（如S3000）上述符号的意思由上到下： 1. 显示/隐藏传感器的型号 2. 显示/隐藏循环冗余校验 3. 显示/隐藏用户组 4. 显示/隐藏在线状态5上述符号的意思由上到下： 1． 显示/隐藏信息2． 显示/隐藏警告信息 3． 显示/隐藏错误4． 显示/隐藏调试信息 5． 显示/隐藏时间 6． 保存日志 7． 删除日志15 4. RestartWithout restart interlock:当您的S3000为自动复位时（也就是物体退出保护区时，S3000自动变为绿灯），请选择此项With restart interlock:当您的S3000为手动复位时（也就是物体退出保护区时，S3000需要人工按下复位按钮才能复位），请选择此项Time delayed by___S当您的S3000需要延时自动复位时，您可以选择此项注：手动/自动复位的选择需要经过专业人员的风险评估后才能作出选择作出选择！！16 5. Application diagnosticoutput此选项的功能是针对S3000第7脚的功能来描述的Inactive: 此脚不输出任何信号On contamination:当S3000前镜有污染时输出信号On error: 当S3000有内部故障时输出信号On contamination or error:当S3000前镜有污染或内部故障时输出信号17 6. Field sets在Field sets选项，双击您所命名的传感器，如S3000进入下一页区域编辑页面187. Field set 1请看左图所示的常用工具栏 1． 保护区域 2． 报警区域3． 显示传感器周围轮廓 4． 笔画线形的选择198. 画一个保护区域我们选择1中的保护区域在4里选择直线在左图中描绘出如图所示的保护区209. 画一个报警区我们选择2中的报警区在4里选择直线，并在左图中描绘出如图所示的报警区至此，基本的参数已经修改完成，可将参数下载到S3000中点击，1 2 3 421 10. 弹出一个对话框我们点击Yes22 11. 弹出一个对话框此时会叫您登陆为某个用户，我们登陆为：Authorized client密码为（全大写）：SICKSAFES23 12. 此时又会弹出另外一个对话框软件提示您需要谨慎核对您所设置的参数及保护区域是否能充分的保护您的危险区域继续点Continue24 13. 此时弹出一个参数配置的窗口请您仔细核对您所配置的参数后点击release25 14. 参数下载完成参数下载完成，，弹出窗口弹出窗口，，点击Continue26 15. 观察激光扫描仪所视区域点击data recorder如左图所示，周围蓝色的轮廓线为S3000所探测到的物体若在扫描仪保护区内没有物体侵入，则此时S3000显示绿灯。
智能温湿度测控器使用说明书
ConsenwellV1.1尊敬的用户：衷心感谢您选用Consenwell 康森韦尔的产品。
本手册主要介绍智能温湿度测控器的工作原理、技术指标、主要功能、安装调试及使用与维护等内容。
为了使您更好地使用我们的产品,请您仔细阅读本手册,在应用中如果您有任何问题和要求，或需要相关技术支持，可以与我们的销售单位联系，我们将及时给予回应。
目录 1.前言 --------------------------------------- 错误！未定义书签。
2.内容 --------------------------------------- 错误！未定义书签。
3.要求 --------------------------------------- 错误！未定义书签。
使用说明书智能温湿度测控器 S200HTT4.警示 --------------------------------------- 错误！未定义书签。
5.概述 --------------------------------------- 错误！未定义书签。
6.技术参数----------------------------------- 错误！未定义书签。
7.产品外观和结构---------------------------- 错误！未定义书签。
8.指示灯和按键功能说明 --------------------- 错误！未定义书签。
9.产品接线端子定义-------------------------- 错误！未定义书签。
10.产品原理和功能-------------------------- 错误！未定义书签。
11. 通讯接口 -------------------------------- 错误！未定义书签。
通讯数据项说明 ------------------------------ 错误！未定义书签。
无-------------------------------------------- 错误！未定义书签。
温度记录仪使用说明书
温度记录仪使用说明书一、产品概述温度记录仪具备性能可靠、操作简单、功耗低、断电后数据不丢失、防水性能好等特点，数据处理软件界面友好。
该系列产品广泛适用于食品、药品、冷链运输及各个要求符合HACCP 体系的行业，也可用于实验室等需要对温度作监控记录的场所。
二、技术参数1、供电电源：2.4Ah 3.6V 非充电电池一枚（当温度记录仪与计算机有效连接时，其电源由计算机通过USB接口供给）2、测温范围：传感器外置状况下：-40.0℃～70.0℃3、测温精度：－20℃～20℃时±0.5℃；其余范围内±1℃4、温度分辨率：0.1℃5、记录周期：2秒～24小时可连续设置.6、传感器类型：NTC7、实时传输时间间隔：10秒至24小时可调8、记录容量：16000点。
9、工作环境要求：温度-30℃～50℃；湿度15％～85％10、数据输出：通过USB接口与计算机交换数据11、防护等级：IP65三、液晶屏状态说明Busy：忙状态，仪表重启经过此状态后进入正常工作状态：上限报警状态，当温度大于上限值显示此报警状态：下限报警状态，当温度小于下限值显示此报警状态Wait：记录未启动状态，可持续按键5秒启动记录Record：处于记录状态End：记录停止状态Max：已记录数据的最大值Min：已记录数据的最小值Act：当前数据Log：历史数据（最大值、最小值、已记录容量）EE：传感器故障状态℃：温度单位：电池容量四、主要功能该仪表可对记录仪属性进行设置，包括用户信息、仪表站号、报警上下限参数；工作状态指示；单键操作，状态指示灯可指示各工作状态、可启动记录、可选择停止记录；符合HACCP的要求；温度传感器可内置亦可外置（出厂配置为外置传感器）。
可设置记录间隔、温度报警的上下限、记录仪时钟及记录仪和用户信息等属性，数据软件还具有数据分析的功能，可通过列表显示数据和绘制曲线分析图，对超温限报警点显示报警标志。
历史数据可以查询、保存、打印和以Word格式输出。
S100 温湿度记录仪使用说明手册说明书
S100温湿度记录仪规格书目录第一章产品介绍 (1)1.1介绍 (1)1.2特性 (1)1.3应用环境 (1)1.4记录仪数据 (2)1.5温湿度记录仪S100-ET/S100-EX外观 (2)1.6温湿度记录仪S100-T/S100-TH外观 (3)1.7S100系列温度记录仪显示屏 (3)1.8S100系列温湿度记录仪显示屏 (4)1.9按键功能介绍 (4)1.10设备状态说明 (4)第二章软件使用指南 (7)2.1计算机硬件的要求 (7)2.2USB驱动安装 (7)2.3LogPro软件使用 (9)2.3.1读取和设置记录仪属性 (9)2.3.2参数设置说明 (10)2.3.3查看数据 (10)2.3.4删除数据 (11)3.1液晶屏显示暗淡 (12)3.2日期&时间错误 (12)3.3软件运行错误 (12)第一章产品介绍1.1介绍华图S100系列记录仪是华图公司最新推出的用于疫苗、冷藏运输、低温冷库等场所的具有国内领先水平的温度测量仪器，采用原装进口之温湿度传感器，精度高，一致性非常好，两节1.5V7号电池供电，连续工作时间达6个月以上，是国家技术监督总局认可的计量仪器。
1.2特性（1）外形小巧精致，使用方便；（2）传感器由瑞士生产，精度高；（3）2节1.5V7号电池可以工作6个月以上,25℃环境(采样间隔60秒，记录间隔300秒)；（4）主机尺寸:57x92x20mm；（5）LCD屏幕尺寸:37x17mm；（6）温度和湿度外探针直径:16mm；（7）温度外探头直径:6mm；1.3应用环境（1）疫苗（2）冷藏运输（3）低温冷库（4）工作及生活区域（5）超市1.4记录仪数据1.5温湿度记录仪S100-ET/S100-EX外观LCD显示区型号标签LOG/STD：记录和开关机按键电池盖，打开可更换电池MIN/MIN：最大最小值查看按键USB接口外置传感器接口外置温湿度传感器(S100-EX/S100-EX+)挂孔外置温度传感器（S100-ET/S100-ET+）1.6温湿度记录仪S100-T/S100-TH外观LCD显示屏挂孔LOG/STD按键型号标签MAX/MIN按键电池盖传感器USB端口1.7S100系列温度记录仪显示屏温湿度数值显示区域USB连接标志记录过程中的最大值显示年-月日-时分切换显示记录过程中的最小值华氏度单位符号电池电量摄氏度单位符号记录状态标志1.8S100系列温湿度记录仪显示屏温湿度数值显示区域USB连接标志记录过程中的最大值显示年-月日-时分切换显示记录过程中的最小值湿度单位符号电池电量华氏度单位符号记录状态标志摄氏度单位符号1.9按键功能介绍：进行当前值与记录过程中的最大值、最小值切换（数值锁定）；：设备关机时，长按5S后开机进入待机模式，再按3S进入记录模式；记录模式下，按3S可进入待机模式（仅进入待机模式），在待机模式下，按5S 关闭设备。
温湿度记录仪使用及维护技术手册
1 目的规范HOBO UX100-003温湿度记录仪的使用操作，保证温湿度记录仪测量结果的准确性。
2 范围适用于HOBO UX100-003温湿度记录仪3 职责各车间部门相关人员负责温湿度记录仪的日常使用及维护保养。
4 定义无5 安全注意事项无6规程6.1使用规程6.1 用途：HOBO UX100-003温湿度数据采集记录器（简称：温湿度记录仪），可用于监测室内环境的温湿度变化情况并通过自带的液晶显示屏实时显示测量数据，它体积小巧，安装极为简便，内置纽扣式电池，不需要额外的供电线路，能够在短时间内进行大规模部署，可广泛适用于办公楼宇内人们对环境的舒适度监测，追踪仓库内温度状况，还可记录计算机机房内的的温度变化趋势、博物馆内的相对湿度等环境监测和数据采集领域。
6.2 工作原理：本仪器内置温湿度传感器可时时监测环境温温温室度并进行贮存，通过电脑软件将测定的数据上传到电脑。
6.3 仪器主体结构6.4 操作细则简介：6.4.1 安装软件：从光盘上找到HOBOware 3.7.2 FreeEdition,c双击控提示进行操作，每一步均按确认健，安装完成后打开软件，显示如下图，按start进入到下一设置画面。
选择设备类型USB devices only，按next,进入单位选择画面。
选择美制单位或国际单位，按next,进入数据导出选择画面直接按next完成设置按done将设置保存到软件。
6.4.2 连接设备：用仪器自带的USB口连接线连接仪器与电脑，电脑会自动安装驱动程序，如出现不能安装软件的情况可从网上下载驱动人生或驱动精灵并安装后运行，让软件自动搜索并安装软件，安装驱动程序后HOBO软件界面左下角出现温湿度记录仪的型号和序列事情信息（如下图），说明仪器连接成功。
点击左上角的按健连接仪器。
点yes进入记录仪启动页面，可以做如下设定：Description：可以为本次启动采集输入描述（不支持中文）Channels to Log: 选择希望存储的通道/传感器Logging Interval：设置数据存储间隔。
axis s3008 recorder 用户手册说明书
AXIS S3008Recorder 用户手册关于您的设备关于您的设备AXIS S3008Recorder是一款紧凑型网络视频录像机，内置PoE交换机，易于安装。
该设备配有监控级硬盘。
还包括一个USB端口，可轻松导出视频片段。
该录像机有三种型号–包括2TB、4TB或8TB硬盘。
可以将多少个摄像机连接到录像机？可以将多达8个设备连接到录像机的PoE交换机。
录像机可以为摄像机提供多少功率？以下是以太网供电(PoE)的限制：•录像机可以通过PoE为多达8个设备供电。
•总的可用功率为：-2TB和4TB：65W-8TB：60W•每个网络端口在PoE端口(PSE)支持高达15.4W（PoE3类），在摄像机端(PD)支持高达12.95W。
•交换机根据所连接设备的PoE类别分配PoE电源。
浏览器支持Windows®•Chrome TM（推荐）•Firefox®•Edge®OS X®•Chrome TM（推荐）•Safari®其他•Chrome TM•Firefox®要查找更多有关设备使用方法的信息，请参见Documentation|Axis Communications上提供的用户手册。
如果您需要更多有关推荐浏览器的信息，请转到Axis OS browser support|Axis Communications。
开始开始要观看此视频，请转到本文档的网页版本。
/?&piaId=63362§ion=about-your-deviceAXIS S3008Recorder要与AXIS Companion视频管理软件版本4搭配使用。
开始使用AXIS Companion注系统设置过程中需要访问互联网。
安装概述：1.注册My Axis账户32.安装硬件43.安装桌面应用程序44.创建场所45.安装移动应用程序5系统安装结果：•全部Axis设备上的固件均已升级。
温湿度记录仪说明书
湿度在计量法中规定,湿度定义为“物象状态的量”。
日常生活中所指的湿度为相对湿度，％rh表示。
总言之，即气体中（通常为空气中）所含水蒸气量（水蒸气压）与其空气相同情况下饱和水蒸气量（饱和水蒸气压）的百分比。
湿度测量的历史湿度和温度很久以前就与生活存在着密切的关系,但用数量来进行表示较为困难。
湿度计测的历史可以追溯到中国的天秤型（公元前179年）为最早的湿度计测。
（温度计测可追溯到记载的希腊时代的温度计。
）--------------------------------------------------------------------------------绝对湿度（Absolute humidity）单位体积（1m3）的气体中含有水蒸气的质量（g）。
表示∶D=g/m3但是,即使水蒸气量相同,由于温度和压力的变化气体体积也要发生变化,即绝对湿度D发生变化。
D为容积基准。
相对湿度（Relative humidity）气体中的水蒸气压（e）与其气体的饱和水蒸气压（ｅs）的比／用百分比表示。
表示∶rh=e/es×100%但是,温度和压力的变化导致饱和水蒸气压的变化,rh也将随之而变化。
--------------------------------------------------------------------------------饱和水蒸气压（Saturation Vapor Pressure）气体中所含水蒸气的量是有限度的,达到限度的状态即可称之为饱和,此时的水蒸气压即称为饱和水蒸气压。
此物理量亦随着温度,压力的变化而变化,并且,0℃以下即使同一湿度,与水共存的饱和水蒸气压（esw）和与冰共存的饱和水蒸气压（esi）的值不同,通常所采用的是与水共存的饱和水蒸气压（esw）。
各温度对应的饱和水蒸气压表JIS-Z-8806在卷末记载。
露点（Dew Point）温度较高的气体其所含水蒸气也较多,将此气冷却后,其所含水蒸气的量即使不发生变化,相对湿度增加,当达到一定温度时相对rh达到100%饱和,此时,继续进行冷却的话,其中一部分的水蒸气将凝聚成露。
卡西欧 EX-S300 数码相机 用户说明书
Ck
数码相机
用户说明书
感谢您购买本 CASIO 产品。 • 使用前，请务必阅读本用户说明书中的注意事项。 • 将用户说明书放置于安全处，以备后用。 • 有关本产品的最新信息，请访问 EXILIM 官方网站 / 若要转到“充分运用 Dynamic Photo”，请单击此处！
❚ 对电池充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17 ❚ 装入电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 初次打开相机时配置基本设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 准备存储卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 ❚ 支持的存储卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 ❚ 装入存储卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 ❚ 格式化 （初始化）新存储卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 打开和关闭相机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 ❚ 打开电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 ❚ 关闭相机电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 正确握持相机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25 拍摄快照. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26 ❚ 选择自动拍摄方式. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 ❚ 拍摄快照 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 查看快照. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 删除快照和动画 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 ❚ 删除单个文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 ❚ 删除特定文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 ❚ 删除所有文件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 快照拍摄注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 ❚ 自动聚焦限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
潍坊科华自控设备 3C403 3C403仪表 说明书
3C403仪表使用说明书潍坊科华自控设备有限公司地址：山东省临朐县临九路36号邮编：262600电话：************3157788传真：************网址： E-mail:**************第一章序言1、注意事项A、仪表的接地线严禁接零线或与其它电器共用地线，必须独立良好接地。
B、供电电源严禁与大功率或启动频繁的设备共用。
C、保护好仪表的操作前板，禁用硬物划刮或高温烫损。
D、非专业维修人员严禁打开机箱。
E、打开机箱前必须保证拔下电源插头。
F、供电电源上的接线必须接触良好，不得有似接非接的情况。
2、概述3C403控制仪表是专用于重量自动计量的场合，它可以配接多种机械秤体，具有运行可靠，操作简便，维护量少。
配有模拟量和开关量输入输出接口，可以方便的与DCS系统连接。
系统性能及技术指标系统性能A、专用工业级控制芯片，系统稳定、运行可靠。
B、密码保护功能，有效保护运行数据，重要参数防止随意修改。
C、美国进口专用芯片组装（CPLD），超大规模集成电路。
D、环境温度：0℃∽45℃。
E、计量精度：优于0.05%。
F、显示/键盘：3位LED，平面触摸键盘，单LED工作状态指示。
G、可以接多种计量秤体。
H、模拟量和开关量的输入、输出全部光电隔离。
I、吨脉冲计数输出（全隔离输出）。
J、开关量输入：计量开始（常开）。
k、备妥信号：允许远程启动信号。
L、运行信号：正常启动后的信号。
技术指标A、供电电源：AC220V±1０％20W50HZ/60HZ。
B、传感器接口：供电：DC10V/120mA输入：０∽６０mV。
C、料量反馈信号：DC4～20mAD、吨脉冲计数输出（全隔离输出）：NPN、1HZ、宽800mS,DC24V、100mA。
E、LED显示：瞬时流量xxxx.xxkg/分钟或××××.××吨/小时，范围：0∽9999.99KG 或0∽9999.99吨。
ISGTM Summit Series S300 产品说明说明书
Ideal Battery Powered Portable PrinterThe ISGTM Summit Series S300 is a lightweight compact mobile printer ideally suited for a wide variety of mobile applications from receipts to barcode labels. Couple the Bluetooth version with a Bluetooth scanner for the perfect patient bedside specimen label solution. Our PAL programming language makes the S300 an intelligent printer allowing customization of output.The S300 printers feature Printer Application Language (PALTM). Now you don’t need to get a different software specific printer for every application in your facility. Replace your old dot-matrix, thermal, inkjet, laser, embosser or line printers with a PAL-enabled ISG Summit Series printer today!Standard Features• PAL Plus TSPL-EZ (EPL and ZPL emulations) • Full 3” width media• USB, Bluetooth or WiFi interfaces, optional RS-232 • 203 dpi printhead resolution • Print speeds up to 4 ips • Easy media loading• Optional vehicle power adapter• Belt clip and shoulder strap options• Direct thermal printing on all popular media material • Two year warrantyCompact, fast and lasts up to 12 hours on a single chargeapplications and then preloaded into your ISG Summit Series thermal printer.PAL programs enable label printing by filling in the variable fields using your current data stream — allowing you to update legacy labels/wristbands with bar codes, lines, graphics or scaled fonts to meet new compliance standards.PRINTER SPECIFICATIONSPrinter Model ..................Summit Series S300 Resolution ....................... 203 dpiCommand Set.................... PAL Plus and TSPL-EZ(EPL and ZPL emulations)Printing Method ..............Direct Thermal Print Speed ........................ U p to 4 ips Max Print Width ............ 2.83 inches Max Print Length .......... 90 inches Media width ................. 1.0” – 3.0” Media Core Diameter ..... 0.4” to 1”Label Roll Capacity .........2.25” OD - receipts, 2.16” ODlabels Media Types ................... Labels, receipt paper, continuous,die-cut, tag, notch, black mark (onprintable side)Sensors ....................... R eflective (gap, black mark) head openEnclosure ........................... Plastic with rubber over-moldconstruction, 3 buttons (On/Off, Feed, Cover Release) 2 color LED’s for printer status3 LED’s for battery status Clamshell design with belt clip or shoulder strapPhysical Dimension ...... 2.75”(D) x 4.57”(W) x 5.83”(H) Weight 1.2 lbs with battery Processor .................... 32-bit RISC CPU Memory ........................ 4MB Flash8MB SDRAM Interfaces .. U SB and 802.11 b/g/n WiFi orUSB and BluetoothOptional RS-232 Linear Bar Codes Code 39, Code 93, Code128UCC,Code 128 subsets A, B, C, Codabar, Interleave 2 of 5, EAN-8, EAN-13, EAN-128, UPC-A, UPC-E, EAN and UPC 2(5) digits add-on, MSI, PLESSEY, POSTNET, GSI Data Bar2D Bar Codes ................ P DF-417, Maxicode, Data Matrix,QR Code, AztecWindowscompatibility ....................... W inCE, NET, Pocket PC, WindowsMobile2002/2003SE, Windows 2000/XP/Vista/Win 7 Battery ............................... R echargeable 7.4V DC 2500 mAhLi-on two-cell battery,Operating 12 hoursStandard items ............ Belt clip, AC adapter, single batterycharger, cleaning pen, samplereceipt roll, quick guideOptions ...................... Shoulder strap, environment case, spare battery, one bay battery charger, vehicle power adapterPower ........................ Input: AC 100-240V, 50 – 60Hz12 VDC 1.25 A outputEnvironmentConditions ......................... Operation: 14 – 122 F, 10 – 90%non-condensingStorage: -40 – 140 F, 10 – 90% non-condensingWarranty .................... Two yearsAgency Approval ............... C E Class B, FCC, CB, CCC,C-TickISG is a trademark of Identification Systems Group. Names and logos on samples are fictitious. Any similarity to actual names, trademarks or tradenames is coincidental. Specifications subject to change without notice. © 2014 Identification Systems Group. All rights reserved.Identification Systems GroupI SGTM is a nationwide network of local system integrators in identification, security, and card personalization, providing high quality, cost effective solutions backed by local support and the strength of our Professional Services Certification program. Each company works together to provide seamless nationwide support and collaboration in the identification and card issuance industry.。
Лакрос 温湿度监测器用户指南 说明书
GENERAL USE AND APPLICATIONSUse your smartphone, tablet or computer to remotely monitor ambient temperature and humidity levels that affect your home second home, office or rental property.* The 6 foot detachable dry probe measures temperature of air outside through a window, or even in your refrigerator or freezer.* Text & e-mail alerts can signify power outages to help you protect property or prevent frozen pipes.* More information.MONITORING OPTIONS•Home, second home, office or rental property•Indoor or outdoor temperature and humidity •Basement, garage, attic and utility room •Refrigerators, freezers and dry food storage•Plants, gardens and greenhouses•Outdoor pets, farms and livestock•Books, photos and musical instruments•Computers, servers and electronics•Wine storage and humidors•Fireplace mantelPACKAGE CONTENTSHARDWARE:1. Wireless Ambient Temperature and HumidityMonitor with mounting bracket (TX60U-IT)2. **Optional temperature probe on 6 Ft. detachable cable3. Internet Gateway with mounting bracket,AC adapter and LAN cable4. Mounting hardware (screws and drywall anchors) PRINTED MATERIALS:5. Printed Product Overview Guide (this document)IMPORTANT: Product set up and activationinstructions are online: 6. IMPORTANT: Activation Key Card is required forset up & activation of every device. Do not throw away.•Two fresh AAA, IEC LR03, 1.5V Alkaline batteries•Two-sided tape as needed•Browser with high speed Internet•Network routerFEATURES AND MEASUREMENTS (Diagram 1)(A) Wireless Ambient Temperature & Humidity Monitor:•LCD displays ambient air temp. & humidity (CH1)•LCD displays probe temperature (CH2)•Transmits collected data to Internet Gatewaywithin a 200 Ft. wireless range.•Weather resistant case (not water proof)Note: The case with LCD cannot get wet andmay be affected by high humidity conditions.•Wall hanging or free standing(B) **Optional Temp. Probe on 6 Ft. Detachable Cable:•Wet & Dry temperature probes are sold separately.Check your retailer for availability. Attach a probe atany time with no need to reset sensor.•**Attach a dry temperature probe to the main sensorcase to monitor DRY environments such as air or drysoil. MODEL #: D000.101.BG•**Or attach a Wet probe for measuring wet or humidconditions such as a pool, aquarium or terrarium:MODEL #: D000.102.BG or D000.103.BGHOW IT WORKS•The wireless sensor transmits temp. & humidity data to theInternet Gateway (200 Ft. [60.96m] wireless range).*•The Internet Gateway connects to your existing networkrouter and uses your high-speed Internet connection toupload collected measurements to your own account at.*•Once the sensor and gateway are activated on youraccount, you can monitor sensor(s) online from asmartphone, tablet or computer, and set up custome-mail/text alerts*.•Add up to 5 sensors (sold separately) perInternet gateway to monitor additional areas.(1) (2)(B)**Optional externalin select packages.**1. Begin set up near your existing network router and a computer with high-speed Internet access.2. Unpack package contents and insert the temperature probe into the TX60U-IT case (see diagram 1).1. Locate the Activation Key Card in the package for setupinstructions and the Activation Key . A unique Activation Key is necessary to activate your sensor and InternetGateway. Please keep your Activation Card for reference. 2. Visit with your Activation KeyCard to create your account and activate the product.ACTIVATION INFORMATION:THE INCLUDED ACTIVATION KEY is good for1 year of ENHANCED SERVICE with early warning text & e-mail alerts, plus 4 more years of BASIC SERVICE for standard remote monitoring for a total of 5 years.Lost your Activation Key Card?Contact Customer Support:/support/alerts Phone: (608) 785-7920Once the sensor is activated and building a measurement log, you can download the data as a comma separated values (CSV) file. You must use an application such as Microsoft Excel® or Google Docs® that supports comma separated values (CSV) formatted files to view the table data.• Select a location protected from water and otherprecipitation. The case is water resistant, not water proof. • Place the sensor in a dry, shaded area. Avoid locations with direct sun, to prevent inaccurate readings.• Fog and mist will not harm the sensor but direct precipitation must be avoided.• Note: Exposing the sensor case to extreme humidity may temporarily disrupt data. The sensor case reads humidity, but should not be submerged in water.• Select a location within range of the Internet gateway (see “IMPORTANT SETUP & OPERATION NOTES”).• IMPORTANT: Before permanently mounting…Test sensor in the desired mounting location for at least 1 hour to confirm good reception. Confirm consistent readings on your account at before permanently mounting. Move the sensor closer to the Internet Gateway if the signal is lost or not received. • Mount the sensor after the activation process (see “SETUP AND ACTIVATION”).MOUNT TO WALL WITH SCREWS1. Remove the mounting bracket2. Place bracket over the desired location.3. Mark mounting surface with a pencil through the 2 holes of the bracket.4. Screw bracket onto surface and tighten screws to bracket.5. Insert the sensor back into the bracket.FREE STANDINGAttach the mounting bracket to the bottom or top of the sensor and place it on any flat surface.PLACEMENT OF TEMPERATURE PROBE (Optional)• Confirm that the end of the probe cable is secured in the socket inside the sensor (See Diagram 1).• Insert the dry temperature probe MODEL #: D000.101.BG on 6 Ft. cable into a refrigerator or freezer, or dry soil, etc. for a separate reading of air or soil temperature.• The dry temperature probe wire is not for use in water. **An optional wet probe should be used to measure wet environments (sold separately). Check your retailer for availability: MODEL #: D000.102.BG or D000.103.BG• Loosely coil and secure extra cord with a twist tie or secure with tape (not included).• The sensor has a wireless range of 200 feet (60.96 m). The 200 ft. range equates to open air with no obstructions, and that radio waves DO NOT curve around objects. Actualtransmission range will vary depending on what is in the path of the signal. Each obstruction (roof, walls, floors, ceilings, etc.) will effectively cut signal range in half.• Metal, stucco, and some types of glass can reduce signal range by as much as ¾ or more, compared to the ½ reduction typical of most obstructions. It is possible toreceive a signal through these materials, however maximum range will be reduced due to their tendency to absorb or reflect a much larger portion of the sensor’s signal.• The sensor measures and updates the temperature and humidity on the LCD every 6 seconds.Note : The new measurement is reported to your account at intervals that you select using your online account.1. Remove the battery cover by sliding the cover down.2. Observing the correct polarity install 2-AAA batteries. The batteries will fit tightly (to avoid start-up problems make sure they do not spring free).3. Do not mix old and new batteries.4. Do not mix alkaline, lithium, standard or rechargeable batteries.5. Replace the battery cover by sliding upwards and check that it is securely fitted.• Low battery icon appears on LCD when batteries are low. • You will receive an e-mail or mobile text message alert when the battery power of the sensor is low. Change the batteries immediately.Note: The LED light turns ON briefly after changing batteries. The LED light turns OFF when not needed to save battery power. The previously stored information in the temperature and humidity sensor will not be affected or cancelled while you change the batteries.• Avoid extreme temperatures, vibration and shock. • Clean the sensor with a soft, damp cloth. Do not use solvents or scouring agents.• Do not submerge the sensor case in water. • Do not kink the 6 ft. sensor cable.• Secure the 6 ft. cable to avoid tripping hazards.• Immediately remove all low powered batteries to avoid leakage and damage.• Opening the casings invalidates the warranty. Do not try to repair the unit. Contact La Crosse Technology® for repairs: /support/alerts . Temperature range:-40°F to 140°F with 0.2°F resolution“OFL” displayed if outside this range. Humidity measuring range: 3% to 99% Transmission range:200 feet (60.96 m) in open space*Optional Temp. Probe: Channel 2:-40°F to 140°F with 0.2°F resolution “OFL” displayed if outside this range, and displayed “nC” if probe is not connected.Sensor battery power 2 x AAA Alkaline, IEC LR03, 1.5V Internet gateway power: AC adapter (included) Battery life cycle:Approximately 24 monthsTX60U-IT size: 5.23" H x 0.76" W x 1.44" DSee the entire product line including temp./humidity monitors, water leak detectors and remote weather stations at: /alerts/La Crosse Technology, Ltd provides a 1-year limited warranty on this product against manufacturing defects in materials and workmanship. This limited warranty begins on the original date of purchase, is valid only on products purchased and used in North America and only to the original purchaser of this product. To receive warranty service, the purchaser must contact La Crosse Technology, Ltd for problem determination and service procedures. Warranty service can only beperformed by a La Crosse Technology, Ltd authorized service center. The original dated bill of sale must be presented upon request as proof of purchase to La Crosse Technology, Ltd or La Crosse Technology, Ltd’s authorized service center.La Crosse Technology, Ltd will repair or replace this product, at our option and at no charge as stipulated herein, with new or reconditioned parts or products if found to be defective during the limited warranty period specified above. All replaced parts and products become the property of La Crosse Technology, Ltd and must be returned to La Crosse Technology, Ltd. Replacement parts and products assume the remainingoriginal warranty, or ninety (90) days, whichever is longer. La Crosse Technology, Ltd will pay all expenses for labor and materials for all repairs covered by this warranty. If necessary repairs are not covered by this warranty, or if a product isexamined which is not in need or repair, you will be charged for the repairs or examination. The owner must pay any shipping charges incurred in getting your La Crosse Technology, Ltd product to a La Crosse Technology, Ltd authorized service center. La Crosse Technology, Ltd will pay ground returnshipping charges to the owner of the product to a USA address only.Your La Crosse Technology, Ltd warranty covers all defects in material and workmanship with the following specifiedexceptions: (1) damage caused by accident, unreasonable use or neglect (including the lack of reasonable and necessary maintenance); (2) damage occurring during shipment (claims must be presented to the carrier); (3) damage to, ordeterioration of, any accessory or decorative surface; (4)damage resulting from failure to follow instructions contained in your owner’s manual; (5) damage resulting from theperformance of repairs or alterations by someone other than an authorized La Crosse Technology, Ltd authorized service center; (6) units used for other than home use (7) applications and uses that this product was not intended or (8) the products inability to receive a signal due to any source of interference.. This warranty covers only actual defects within the product itself, and does not cover the cost of installation or removal from a fixed installation, normal set-up or adjustments, claims based on misrepresentation by the seller or performance variations resulting from installation-related circumstances.LA CROSSE TECHNOLOGY, LTD WILL NOT ASSUMELIABILITY FOR INCIDENTAL, CONSEQUENTIAL, PUNITIVE, OR OTHER SIMILAR DAMAGES ASSOCIATED WITH THE OPERATION OR MALFUNCTION OF THIS PRODUCT. THIS PRODUCT IS NOT TO BE USED FOR MEDICAL PURPOSES OR FOR PUBLIC INFORMATION. THIS PRODUCT IS NOT A TOY. KEEP OUT OF CHILDREN’S REACH.This warranty gives you specific legal rights. You may also have other rights specific to your State. Some States do not allow the exclusion of consequential or incidental damages therefore the above exclusion of limitation may not apply to you. For warranty work, technical support, or information, please contact:La Crosse Technology, Ltd2817 Losey Blvd. S. La Crosse, WI 54601/support/alertsLost your Activation Key Card?Contact Customer Support:/support/alerts Phone: (608) 785-7920* Disclaimers: La Crosse Technology, LTD. (“La Crosse”) provides various alert and monitoring services to aid users. (1) Service providers may charge users for alert services. Standard messaging and data rates apply and will be billed to the customer’s wireless account. Customers may be unable to receive text messaging or data service in some areas due to unavailability of service. (2) La Crosse shall not be liable for accuracy, usefulness or availability of data transmitted via the service. Users are solely responsible for damages to persons or property by service use.All rights reserved. This handbook must not be reproduced in any form, even in excerpts, or duplicated or processed using electronic, mechanical or chemical procedures without written permission of the publisher.This handbook may contain mistakes and printing errors. The information in this handbook is regularly checked and corrections made in the next issue.We accept no liability for technical mistakes or printing errors, or their consequences. All trademarks and patents are acknowledged.5,978,738 6,076,044 6,597,990This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:1) This device may not cause harmful interference.2) This device must accept any interference received,including interference that may cause undesired operation.LT012714。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S300系列温湿度记录仪用户手册
目录
第一章产品介绍 (1)
1.1产品特点 (1)
1.2使用范围 (2)
1.3性能参数 (1)
1.4记录仪外型说明 (2)
1.5 LCD显示屏说明 (2)
1.6 按键功能说明 (2)
第二章软件使用指南 (4)
2.1USB驱动安装 (4)
2.2LOGPRO软件使用 (6)
第三章使用注意事项 (11)
3.1注意事项 (11)
3.2常见故障 (11)
第一章产品简介
1.1产品特点
⏹采用进口原厂封装校准一体式温湿度传感器，测量精度高
⏹内置存储器，记录容量4.3万组温湿度数据
⏹温湿度和时间同时显示，按键操作简单方便
⏹内置蜂鸣报警，超限报警功能。
外观简洁大方，结构牢固，壁挂式固定
⏹专业分析软件简单易用，数据多重保护，保证数据永不丢失
1.2使用范围
⏹广泛应用医药、电子、食品、运输、仓储、科研院所、气象、纺织和商
业建筑、专业实验室、博物馆、图书馆、气象部门等其它领域
1.3 性能参数
1.4记录仪外型说明
⏹LCD 显示屏(A)
⏹开/关机按键（B）
⏹开启或关闭记录按键（C）
⏹记录仪重启按键（D）
⏹COM 通讯端口（E）
⏹DC 12V 插孔（F）
⏹挂孔（G）
⏹型号标签箭头指示处为序列号（H）
⏹电池后盖（I）
1.5 LCD显示屏说明
1.6按键功能说明
LOG：记录/待机状态切换按键，当液晶屏幕上显示出“LOG”符号时，表示记录仪已经处于“记录”状态，开始记录温湿度数据，并且保存在记录仪里面。
ON/OFF ：开/关机键按键。
在关机状态下，单击此按键，开机。
在开机状态下，要先关闭记录功能，再按此键，仪器关机。
注意：仪器处于记录状态按ON/OFF无法关机，只有在待机状态按ON/OFF方可关闭记录仪.
第二章软件使用指南
2.1 USB驱动安装
将标配的软件光盘放到电脑的驱动里，并将文件打开，找到将其打开
并根据操作系统选择驱动程序
Win7-64 位操作系统使用“CH341SER[64bit]”
Win XP; Vista; Win7-32 位操作系统使用“CH341SER[32bit]”
2.1.1点击【CH341SER】
2.1.2点击【安装】—【确定】
点安装
确定
安装完成之后在将设备仪器通过标配的数据线与电脑连接好，查看有无端口号显示
查看端口号操作步骤如下：
2.1.3鼠标右击【我的电脑】图标—【管理（G）】—【设备管理器】-如下图所示：
设备管
点端口
理器
2.1.4下一步双击【端口（COM和LPT）】，看端口号是否为CH340 或CH341 的端口号如下图所示：
端口号
注意：若以上操作无端口显示，可将电脑关机再重新开机便可出现端口号
2.2 LOGPRO 软件使用
（1）将配套光盘内的软件文件夹拷到电脑上，建立桌面快捷方式。
仪器开机状态下与计算机连接。
（2）运行软件图标进入界面，将开机后的仪器连入USB 接口，点击菜单
栏连接符号符号按钮，弹出【通讯设置】对话框。
在【计算机管理】—【设备管理器】—【端口】下查看驱动端口号。
选择CH340 或CH341 的端口号。
自动分配波特率115200 或38400，点击【确认】按扭连接即可。
原本处于失效状态的断开连接、设置、下载、删除、等操作按钮已被激活。
（3）设置功能按钮：点击菜单栏
符号，在设置对话框点击符号按钮
读取记录属性，此时可对记录仪进行设置等操作。
点击符号按钮与记录仪同
步，设置参数才会生效，否则设置参数无效。
点击
符号按钮记录仪时间与计
算机时间会进行同步，仪器必须在时间同步后才可使用。
端口号
点连接
确认
记录仪同步
（4）点击按钮-点击确认，即可将记录仪中的数据全部下载到计算机上，并自动保存、自动生成报表和数据列表。
点下载
确认
（5）点击数据列表查看数据如下图：
（6）可以将记录数据导出EXCEL文件，点击选择保存。
也可导出文件或者图片格式，以便进一步处理。
（7
）点击按钮，即可删除记录仪中的全部数据记录。
（8）点击，使用LPGPRO 软件，可以直接将分析图表打印出来。
点数据列表
第三章使用注意事项
3.1注意事项
●本记录仪防水等级为IP34，如果外壳上有水分，切勿进行USB连接
操作，以防电子线路遇水短路。
短路可能导致仪器损坏。
●本记录仪采用ABS工程防火塑料外壳，防止酸碱等化学品对外壳的
腐蚀。
●如果出现故障，必须由授权的专业人员进行维修，请不要自行维修、
改装。
●本仪器所配置的2节3.6V锂电池不能充电，也不允许短路，否则可
能会发生危险。
废弃电池请妥善处理，保护环境。
3.2 常见故障
●液晶显示暗淡
原因：电池电量不足或环境温度过低或者过高。
解决办法：更换电池。
如果是因为环境温度造成，请立即将记录仪拿出该环境中，避免记录仪损伤。
●LOG符号消失
原因:当电池电量过低时,将不会有充足的电量来维持记录功能在该记录仪上。
解决方法:更换电池。
