注塑模冷却系统设计原则及结构形式

注塑模冷却系统设计原则及结构形式⼀、模具冷却系统设计原则为了提⾼⽣产率，保证制品质量，模具冷却系统设计以保证塑件均匀冷却为基本原则。

具体设计时注意以下⼏点：①冷却⽔孔数量尽量多、尺⼨尽量⼤型腔表⾯的温度与冷却⽔孔的⼤⼩、疏密关系密切。

冷却⽔孔孔径⼤、孔间距⼩，型腔表⾯温度均匀，如图3-9-3所⽰。

②冷却⽔孔⾄型腔表⾯距离要适宜孔壁离型腔的距离要适宜，⼀般⼤于10mm，常⽤12~15mm。

太近，型腔表⾯温度不均匀，参见图3-9-3d ；太远，热阻⼤，冷却效率低。

当塑件壁厚均匀时，各处冷却⽔孔与型腔表⾯的距离最好相同，如图3-9-4，a⽐b好。

当塑件壁厚不均匀时，厚壁处冷却⽔通道要适当靠近型腔，如图3-9-4，c⽐d好。

③⽔料并⾏，强化浇⼝处的冷却成型时⾼温的塑料熔体由浇⼝充⼊型腔，浇⼝附近模温较⾼、料流末端温度较低。

将冷却⽔⼊⼝设在浇⼝附近，使冷却⽔总体流向与型腔内物料流向趋于相同（⽔料并⾏），冷却⽐较均匀。

④⼊⽔与出⽔的温差不可过⼤如果⼊⽔温度和出⽔温度差别太⼤，会使模具的温度分布不均。

为取得整个制品⼤致相同的冷却速度，需合理设置冷却⽔通道的排列形式，减⼩⼊出⽔温差。

如图3-9-6，a形式会使⼊⽔与出⽔的温差⼤，b形式相对较好。

⑤冷却⽔孔布置要合理冷却⽔通道尽可能按照型腔形状布置，塑件的形状不同，冷却⽔道位置也不同，例如：图3-9-9：扁平塑件，侧⾯进浇。

动定模均距型腔等距离钻孔。

图3-9-10 ：浅壳类塑件定模钻孔、动模组合型芯铣槽。

图3-9-11：中等深度壳类塑件。

凹模距型腔等距离钻孔，凸模钻斜孔得到和塑件形状类似的回路。

图3.9 1：深腔制品。

凸凹模均采⽤组合式，车螺旋槽冷却，从中⼼进⽔，在端⾯（浇⼝处）冷却后沿环绕成型零件的螺旋形⽔道顺序流出模具。

⑥冷却⽔道要便于加⼯装配冷却⽔道结构设计必须注意其加⼯⼯艺性，要易于加⼯制造，尽量采⽤钻孔等简单加⼯⼯艺。

对于镶装组合式冷却⽔道还要注意⽔路密封，防⽌冷却⽔漏⼊型腔造成型腔锈蚀。

塑料模冷却系统设计及注塑模设计程序

§3 8 注射模具温度调节系统
一概述
注射模具的温度是指模具型腔的表面温度;对于大型塑件是指模具型腔表面
多点温度的平均值;
在注射成型过程中;模具温度直接影响到塑件的尺寸精度表观及内在质量;
并且对生产效率起到决定性的作用;因此必须采用温度调节系统对模具的温度
进行控制;
塑料品种和成型工艺不同则对于模具的温度要求也不同; 模具温度调节系
统包括冷却和加热两个方面; 对于大多数流动性好要求较低模温一般低于80℃
的塑料;只需设置模具的冷却系统即可;因为通过调节水的流量就可达到调节模
具温度的目的; 为了缩短成型周期;还可以把常温的水降低温度后再通入模内;
因为成型周期主要取决于冷却时间;用低温水冷却模具;可以提高成型效率; 不过
需要注意的是;用低温水冷却;大气中的水分可能在型腔表面凝聚;即会影响制品
在设计温度调节系统时希望能满足下面要求：
1 根据塑料的品种;确定温度调节系统是采用加热方式还是冷却方式;
2 希望模温均一;塑件各部同时冷却;以提高生产率和提高塑件质量;
3 采用低的模温;快速大流量通水冷却一般效果比较好;
4 温度调节系统要尽量做到结构简单加工容易成本低廉;
常见热塑性塑料建议模温
式中：A——传热面积 H——塑料对型腔的传热系数 △ T——型腔和塑料的平均温差 t ——冷却时间
若型腔形状和塑料品种确定了;A和H为常数;则：
Q t T 3600
即冷却时间 t 和Q/△T 成比例;为了缩短冷却时间;可减小塑料传给模具的热量Q;或增大塑料和模具的温差△T; 还可以在型腔温度低处通温水;温度高处通冷水;调节塑料为均一的温度;使得Q/△T 的值减小;
件时为止这一段时间;

塑胶模具冷却系统设计

塑胶模具冷却系统设计一、背景介绍塑胶模具冷却系统是塑胶加工过程中非常重要的一部分，它直接影响到产品的质量和生产效率。

冷却系统的设计需要考虑多个因素，例如冷却介质的选择、冷却管道的布局、冷却器的尺寸和数量等。

本文将详细介绍塑胶模具冷却系统的设计原则和注意事项。

二、设计原则和注意事项1.冷却介质的选择：冷却介质常用的有水、油和空气等。

水是最常用的冷却介质，因为其传热效果好且成本低廉。

同时，水的导热性好，容易控制温度。

油和空气则适用于一些特殊的加工需求，如高温或高速冷却。

2.冷却管道的布局：冷却管道的布局应尽可能均匀地分布在模具的各个部位，确保每个产品的冷却效果一致。

同时，冷却管道的直径也需要根据冷却介质的流量和速度来确定。

3.冷却器的尺寸和数量：冷却器的尺寸和数量应根据模具的尺寸和冷却需求来确定。

一般来说，冷却器的数量越多，冷却效果越好。

另外，冷却器的尺寸也需要考虑冷却介质的流量和温度。

4.管道和冷却器的材质选择：管道和冷却器的材质应具有良好的导热性和抗腐蚀性。

常用的材质有铜、铝和不锈钢等。

同时，材质的选择也需要考虑成本和耐用性等方面。

5.控制冷却温度：冷却温度的控制对产品的成型质量有直接影响。

应根据具体产品的要求来确定冷却温度。

一般来说，温度过低会导致产品收缩过大，而温度过高则会导致产品变形。

6.检测和维护：冷却系统应配备温度传感器和压力传感器等装置，对冷却效果进行实时监测。

同时，冷却系统还需要进行定期的清洗和维护，确保其正常运行和延长使用寿命。

三、冷却系统设计实例以注塑模具为例，冷却系统的设计可以按照以下步骤进行：1.确定冷却介质的选择：一般使用水作为冷却介质，因为其成本低廉且传热效果好。

2.根据模具的尺寸和形状设计冷却管道的布局：确保冷却管道能够均匀地覆盖整个模具，并避免冷却死角。

3.根据冷却需求选择冷却器的尺寸和数量：根据模具的尺寸和冷却需求，选择合适的冷却器尺寸和数量。

4.选择合适的管道和冷却器材质：选择具有良好导热性和抗腐蚀性的材质，如不锈钢。

注塑模冷却系统设计

智能化控制
随着工业4.0和智能制造的推进，注塑模冷却系统的设计将更加注重智能化控制，通过传感器和智能算法实现冷却系统的自动调节和优化，提高生产过程的自动化和智能化水平。
多物理场耦合模拟
随着计算流体动力学（CFD）和有限元分析（FEA）等数值模拟技术的发展，注塑模冷却系统的设计将更加注重多物理场耦合模拟，通过模拟分析冷却液流动、传热、凝固等过程，优化冷却系统设计，提高冷却效果。
冷却水道数量
根据模具大小和复杂度，选择合适数量的冷却水道，以满足冷却需求。同时，还需要考虑水道位置和间距对热传导的影响。
05
注塑模冷却系统设计中的常见问题及
解决方案
冷却不均匀
总结词
冷却不均匀会导致塑料制品出现翘曲、变形等问题，影响产品质量。
详细描述
冷却不均匀的原因可能是冷却管道布局不合理、冷却液流量不足或温度控制不准确等。
对冷却系统设计的建议和展望
强化基础研究
加强注塑模冷却系统的基础研究，包括冷却液流动特性、传热机理、凝固过程等，为冷却系统设计提供理论支持。
创新设计理念
鼓励创新设计理念，探索新型的冷却系统结构和控制方式，以满足不断变化的市场需求。
提高冷却效果与节能减排
在满足生产需求的同时，注重提高冷却效果和节能减排，推动绿色制造的发展。
冷却效率低下
总结词
冷却效率低下会延长成型周期，降低生产效率。
详细描述
冷却效率低下的原因可能是冷却管道堵塞、冷却液流动不畅或冷却介质温度过高。
解决方案
定期清洗冷却管道，确保通畅；检查并调整冷却液流量；采用高效能的冷却介质，如制冷机等。
06
结论
注塑模冷却系统设计的未来发展方向
高效冷却技术

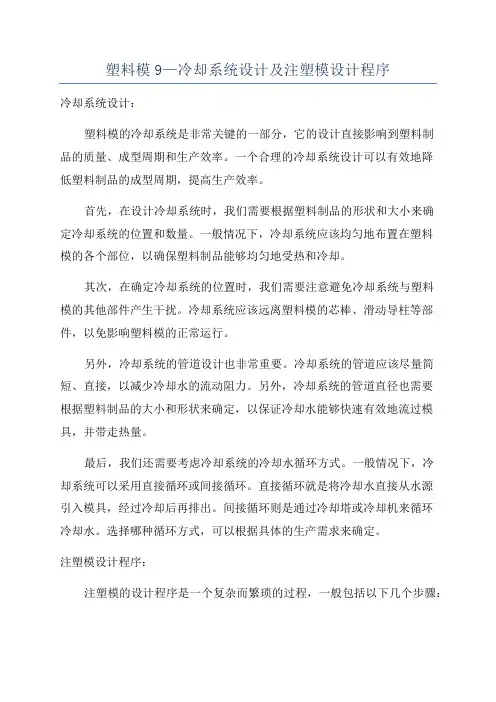

塑料模9—冷却系统设计及注塑模设计程序

塑料模9—冷却系统设计及注塑模设计程序冷却系统设计：塑料模的冷却系统是非常关键的一部分，它的设计直接影响到塑料制品的质量、成型周期和生产效率。

一个合理的冷却系统设计可以有效地降低塑料制品的成型周期，提高生产效率。

首先，在设计冷却系统时，我们需要根据塑料制品的形状和大小来确定冷却系统的位置和数量。

一般情况下，冷却系统应该均匀地布置在塑料模的各个部位，以确保塑料制品能够均匀地受热和冷却。

其次，在确定冷却系统的位置时，我们需要注意避免冷却系统与塑料模的其他部件产生干扰。

冷却系统应该远离塑料模的芯棒、滑动导柱等部件，以免影响塑料模的正常运行。

另外，冷却系统的管道设计也非常重要。

冷却系统的管道应该尽量简短、直接，以减少冷却水的流动阻力。

另外，冷却系统的管道直径也需要根据塑料制品的大小和形状来确定，以保证冷却水能够快速有效地流过模具，并带走热量。

最后，我们还需要考虑冷却系统的冷却水循环方式。

一般情况下，冷却系统可以采用直接循环或间接循环。

直接循环就是将冷却水直接从水源引入模具，经过冷却后再排出。

间接循环则是通过冷却塔或冷却机来循环冷却水。

选择哪种循环方式，可以根据具体的生产需求来确定。

注塑模设计程序：注塑模的设计程序是一个复杂而繁琐的过程，一般包括以下几个步骤：1.确定注塑产品的要求和尺寸。

首先我们需要了解注塑产品的形状和尺寸要求，确定其设计目标。

2.设计注塑模的结构。

根据注塑产品的形状和尺寸要求，设计注塑模的结构，包括上模座、下模座、模芯、模腔等。

3.确定注塑模的材料。

根据注塑产品的材料要求和模具工作环境的要求，确定注塑模的材料，一般常见的材料有P20、NAK80、H13等。

4.进行注塑模的3D设计。

使用CAD软件进行注塑模的三维设计，包括注塑产品的三维模型和注塑模的三维结构。

5.进行注塑模的加工和装配。

根据注塑模的设计进行注塑模的加工和装配，包括数控加工、电火花加工等。

6.进行注塑模的试模和调试。

将注塑模安装到注塑机上，进行模具试模和调试，确保注塑模的工作正常。

塑胶模具专业冷却系统
