净化空调系统调试方案设计
净化空调系统调试方案
一、调试及测定项目1）净化空调机组的转速、余压、振动、噪声、功率、送风量、新风量、回风量、排风量的调整与测定。
2)净化空调系统总送风量与新风量的调整与测定。
3)洁净室送风口风量的调整与测定.4)洁净室正压的调整与测定。
5)高效送风口的检漏与补漏.6）洁净室噪声的测定。
7）洁净室洁净度的测定。
8)洁净室温湿度的测定.9）洁净室照度的测定。
二、准备工作1）熟悉空调系统相关技术文件，图纸,室内、外空气计算参数，风量冷热负荷，温湿度控制精度要求等，了解送、回风系统，自动调节系统的全过程.2）备好调试所需的仪器、仪表和必要的工具和有关记录事宜.3)对空调系统进行运转前的检查，包括：a。
核对通风机、电动机的型号、规格与设计相符b.检查紧固部位是否牢固，减振底座应调平，皮带轮或联轴器应调正.轴承处的润滑油应足够,而且润滑油的种类和数量应符合设备技术文件的要求；c。
电气部位应有防护、保护安全措施.三、调试使用的主要仪器四、调整与测试依据1）通风与空调工程施工及验收规范GB50243—20022)GB50333—2013五、测试方案目的：满足净化要求，达到空调运行正常，电气系统供电良好,自动控制准确可靠。
方法：通风空调系统的风量测定与调整1）开风机之前，将风道与风口本身的调节阀门放在全开位置；2）开启风机进行风量测定与调整,先初测总风量是否满足设计风量要求,做到心中有数,有利于下步调试工作；3）系统风量测定与调整,干管与支管的风量可用微压计进行测试.对送回风系统的调整采用“基准风口调整法”,从系统的最不利环路开始,逐步调向通风机.4)风量测试可用热电风速仪，用定点法测出平均风速，计量出风量，测量次数不少于3—5次.5）系统风量调整平衡后，应达到:风口风量、新风量、排风量、回风量的实测值与设计风量的允许值之差不大于10％；新风量与回风量之和应近似等于总风量或各送风量之和；总的送风量应略大于回风量加排风量之和。
调试内容：1.过滤器检漏对于安装于送、排风末端的高效过滤器,应用扫描法进行过滤器安装边框和全断面检漏.检漏时将采样口放在距离被检过滤器表面2—3cm处,以5-20mm/s的速度移动，对被检过滤器整个断面、封头胶和安装框处进行扫描.2.房间各送风口送风量检测、房间总送风量、系统总送风量及房间换气次数的换算:用风量测试仪对每个送风口进行送风量调整、检测，再把每间室内所有送风口的送风量相加，得出每间的房间送风量，再把每间房间的风量相加,得出系统总送风量.把每间房间的送风量除以该房间的体积，得出该房间的换气次数。
净化空调系统调试方案
净化空调系统调试方案一、调试前准备工作1.1安全准备在进行净化空调系统调试前，需要确保以下安全准备工作已经完成：-确保所有人员具备必要安全知识和技能，了解紧急情况下的应对措施。
-确保所有电源已经切断，并贴上明显标识。
-确保调试区域的环境符合相关安全规范，不存在易燃、易爆、有害气体等危险因素。
1.2设备准备在进行净化空调系统调试前，需要确保以下设备准备工作已经完成：-准备调试工具箱，包括测量仪器、电气工具、手动工具等。
-对所有调试工具进行检查，确保工具的完好，并校准测量仪器。
二、调试流程2.1目标设定在进行净化空调系统调试前，需要明确调试的目标，例如：-确保空调系统正常工作，达到预期的净化效果。
-检查各个组件的工作状态和连接方式。
-测试空调系统的温度、湿度、压力等参数是否在正常范围内。
2.2调试步骤根据调试目标，可以按照以下步骤进行净化空调系统的调试：1)检查空气净化器的工作状态：-确认空气净化器的电源是否连接并打开。
-检查空气净化器的滤网是否清洁，并按需更换。
-测试空气净化器的风速和净化效果，是否符合要求。
2)检查冷凝器的工作状态：-检查冷凝器的电源是否连接并打开。
-检查冷凝器的风扇是否正常工作，风扇叶片是否干净。
-检查冷凝器的温度、压力是否正常，需要使用合适的测量仪器进行测试。
3)检查蒸发器的工作状态：-检查蒸发器的电源是否连接并打开。
-检查蒸发器的风扇是否正常工作，风扇叶片是否干净。
-检查蒸发器的温度、湿度是否正常，需要使用合适的测量仪器进行测试。
4)检查空气处理机组的工作状态：-检查空气处理机组的电源是否连接并打开。
-检查空气处理机组的风扇是否正常工作，风扇叶片是否干净。
-检查空气处理机组的温度、湿度、压力等参数是否正常，需要使用合适的测量仪器进行测试。
5)检查空气送风系统的工作状态：-检查空气送风系统的电源是否连接并打开。
-检查送风系统中的风扇和风口是否正常工作，风口是否干净。
6)测试空气净化系统的净化效果：-在调试过程中，可以使用合适的检测仪器检测空气中的净化效果，例如颗粒物浓度、甲醛浓度等。
净化车间空调工程设计方案
净化车间空调工程设计方案目录一、选址与环境条件1.1 选址1.2 环境条件二、空调要求2.1 温湿度要求2.2 洁净度要求2.3 噪音要求2.4 能耗要求三、系统设计3.1 冷热源系统3.2 风管系统3.3 控制系统3.4 电气系统四、选择空调设备4.1 选用空调机组4.2 选用空调风管4.3 选用空调控制设备4.4 选用电气设备五、施工与安装5.1 施工方案5.2 安装方案5.3 调试与验收六、运行与维护6.1 运行管理6.2 维护保养6.3 故障排除七、工程总结与展望7.1 工程总结7.2 展望未来一、选址与环境条件1.1 选址净化车间空调工程的选址应考虑车间的功能需求、生产工艺以及排放要求。
一般来说，应选址在厂区的相对干净的区域，尽量避免污染物的侵入。
同时，考虑到车间的规模和设备的安装，选址应能够容纳所需设备和管道的布置。
1.2 环境条件在选址确定后，应对环境条件进行评估。
包括气候条件、气温、湿度、气流状况等因素。
根据环境条件对空调系统的设计和选择进行合理的规划。
二、空调要求2.1 温湿度要求净化车间通常要求空气温度和湿度保持在一定范围内，以满足生产、操作和产品的要求。
根据车间的具体要求和工艺流程，确定空调系统的温湿度要求。
2.2 洁净度要求净化车间对空气的洁净度要求非常高，要求空气中的微粒、细菌、病毒等污染物尽量降低到一个符合要求的水平。
因此，空调系统的洁净度要求尤为重要。
2.3 噪音要求由于净化车间的工作环境通常要求安静，要求空调系统的噪音尽量降低到一个符合要求的水平，以减少对工作人员和生产设备的影响。
2.4 能耗要求考虑到净化车间空调系统的长期运行，应对其能耗进行合理规划和控制，以确保系统的运行成本和环保要求。
三、系统设计3.1 冷热源系统根据车间的实际需求和环境条件，选择适合的冷热源设备，并进行合理的配置和规划。
冷热源系统的选择应考虑到系统的稳定性、能效和环保要求。
3.2 风管系统根据车间的结构和布局，设计合理的风管系统，并确定各风口的位置和风量，以确保空气流通和均匀分布。

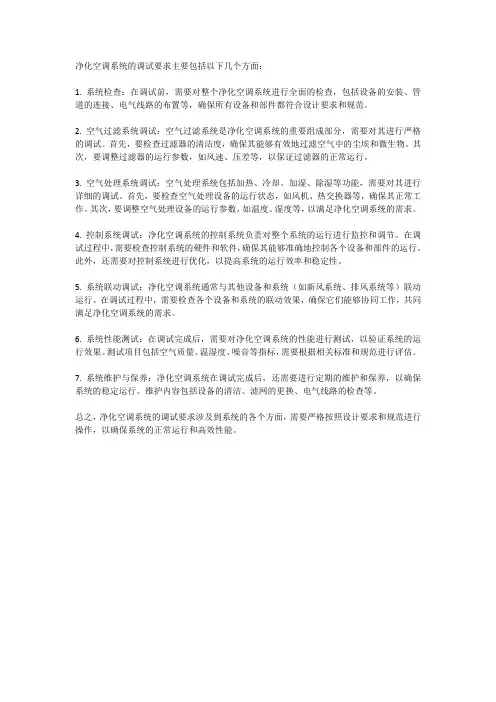

净化空调系统的调试要求
净化空调系统的调试要求主要包括以下几个方面：1. 系统检查：在调试前，需要对整个净化空调系统进行全面的检查，包括设备的安装、管道的连接、电气线路的布置等，确保所有设备和部件都符合设计要求和规范。
2. 空气过滤系统调试：空气过滤系统是净化空调系统的重要组成部分，需要对其进行严格的调试。
首先，要检查过滤器的清洁度，确保其能够有效地过滤空气中的尘埃和微生物。
其次，要调整过滤器的运行参数，如风速、压差等，以保证过滤器的正常运行。
3. 空气处理系统调试：空气处理系统包括加热、冷却、加湿、除湿等功能，需要对其进行详细的调试。
首先，要检查空气处理设备的运行状态，如风机、热交换器等，确保其正常工作。
其次，要调整空气处理设备的运行参数，如温度、湿度等，以满足净化空调系统的需求。
4. 控制系统调试：净化空调系统的控制系统负责对整个系统的运行进行监控和调节。
在调试过程中，需要检查控制系统的硬件和软件，确保其能够准确地控制各个设备和部件的运行。
此外，还需要对控制系统进行优化，以提高系统的运行效率和稳定性。
5. 系统联动调试：净化空调系统通常与其他设备和系统（如新风系统、排风系统等）联动运行。
在调试过程中，需要检查各个设备和系统的联动效果，确保它们能够协同工作，共同满足净化空调系统的需求。
6. 系统性能测试：在调试完成后，需要对净化空调系统的性能进行测试，以验证系统的运行效果。
测试项目包括空气质量、温湿度、噪音等指标，需要根据相关标准和规范进行评估。
7. 系统维护与保养：净化空调系统在调试完成后，还需要进行定期的维护和保养，以确保系统的稳定运行。
维护内容包括设备的清洁、滤网的更换、电气线路的检查等。
总之，净化空调系统的调试要求涉及到系统的各个方面，需要严格按照设计要求和规范进行操作，以确保系统的正常运行和高效性能。

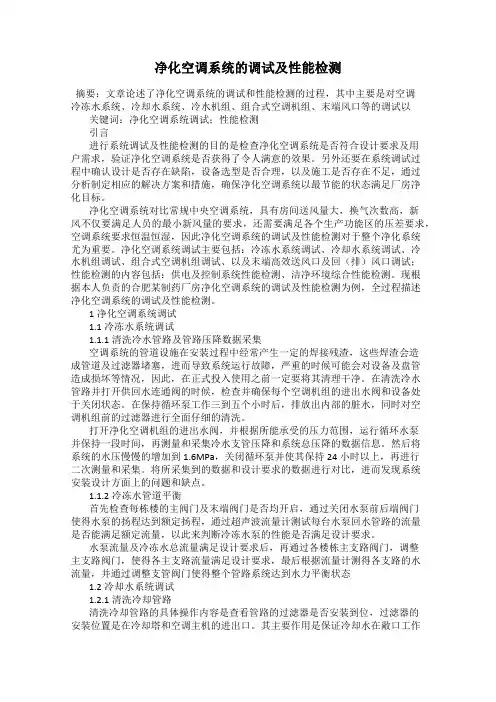

净化空调系统的调试及性能检测
首先检查每栋楼的主阀门及末端阀门是否均开启，通过关闭水泵前后端阀门使得水泵的扬程达到额定扬程，通过超声波流量计测试每台水泵回水管路的流量是否能满足额定流量，以此来判断冷冻水泵的性能是否满足设计要求。
水泵流量及冷冻水总流量满足设计要求后，再通过各楼栋主支路阀门，调整主支路阀门，使得各主支路流量满足设计要求，最后根据流量计测得各支路的水流量，并通过调整支管阀门使得整个管路系统达到水力平衡状态
1.2冷却水系统调试
1.2.1清洗冷却管路
清洗冷却管路的具体操作内容是查看管路的过滤器是否安装到位，过滤器的安装位置是在冷却塔和空调主机的进出口。其主要作用是保证冷却水在敞口工作环境中的质量不受到污染，进而避免冷凝器出现杂物或者沉淀堆积。
1.2.2冻水泵相同，通过关闭水泵前后端阀门使得水泵的扬程达到额定扬程，通过超声波流量计测试每台水泵回水管路的流量是否能满足额定流量，以此来判断冷却水泵的性能是否满足设计要求。
1.4组合式空调机组调试
本项目净化空调采用组合式空调机组，机组采用送风+回风+新风的方式来控制和维持洁净室内的换气次数、压差、温湿度及洁净度。组合式空调机组包括新风段、初效过滤段（F5）、回风段、表冷段、检修段、加热段、加湿段、风机段、均流段、中效过滤段（F9）、送风段。组合式空调机组调试之前必须确保整个系统的所有阀门都处于打开状态并在各主管的合适位置安装风量测定孔，再通过调整风机的频率，使送风量、回风量及新风量满足设计要求（风量测试采用热球风速仪或者毕托管），风量均确定后，再测试空调机组的机外余压及电流，确保此两项参数无异常。
1.5末端高效送风口及回（排）风口调试
1.5.1末端高效送风口调试
末端高效送风口送风量的调试，是保证洁净厂房温湿度及洁净度的最为关键的因素。本项目末端风口采用H14高效送风口（过滤效率为99.995%@MPPS），通过调整末端每个房间的定风量阀，确保每个房间的总送风量符合设计换气次数要求，然后将每个房间内的各个风口的风量进行平衡，确保每个高效送风口的送风量偏差不超过±15%，待风量全部调整完毕后，检测每个定风量阀门的两端压差，尤其是送风系统末端的定风量阀门的压差，如果未在工作压差范围内，则需要调整空调机组频率使每个定风量阀的压差在工作范围内，同时需要留有余量，确保高效送风口长期使用导致高效过滤器阻力增加时，定风量阀可释放一定压差，确保末端高效送风口始终保持设计送风量。
净化空调工程调试方案范文
净化空调工程调试方案范文一、背景随着人们对室内空气质量的关注度不断提升，净化空调系统作为改善室内空气质量的重要手段逐渐得到了广泛应用。
净化空调系统的调试工作对于确保系统正常运行和达到预期效果至关重要。
因此，制定科学合理的净化空调工程调试方案显得尤为重要。
二、净化空调系统工程调试的目标1. 确保空调系统正常运行，避免故障发生；2. 确保净化空调系统达到设计要求的空气净化效果；3. 完成空调系统的性能测试，确认其达到设计要求的运行能力；4. 为后续系统的使用和维护提供可靠的基础数据和技术支持。
三、净化空调系统工程调试的基本内容1. 硬件设备调试包括空调机组、风管、过滤器、送风口、排风口等硬件设备的安装、连接和调试工作。
需要对硬件设备逐一进行检查和测试，确认连接正常，没有泄漏和漏气等问题。
2. 空气净化效果测试通过空气净化效果测试，确保净化空调系统可以有效去除室内空气中的污染物，并且达到设计要求的净化效果。
测试项目包括颗粒物过滤效率、VOCs去除效率、细菌和病毒去除效率等。
3. 空调系统性能测试对净化空调系统的制冷、制热、送风、排风等性能进行测试，确保系统可以按照设计要求正常运行，并且满足室内温度、湿度和空气流通等要求。
4. 空调控制系统调试调试空调控制系统，包括主控制器、风速控制器、温湿度传感器等设备的连接和参数设置，确保控制系统可以准确控制净化空调系统的运行。
5. 安全性能测试对净化空调系统的安全性能进行全面测试，包括电气安全、防火防爆、风道安全等方面的测试，确保系统符合各项安全标准和规定。
四、净化空调系统工程调试的具体步骤1. 制定调试计划在净化空调系统工程施工前，需要制定详细的调试计划，包括调试的具体内容、调试的顺序和时间安排等。
同时，需要明确调试人员的职责和工作安排，确保调试工作可以按照计划有序进行。
2. 安装设备在进行净化空调系统的调试工作之前，首先需要对系统的硬件设备进行安装，包括空调机组、风管、过滤器、送风口、排风口等设备的安装工作。
洁净空调系统调试及检测方案
洁净空调系统调试及检测方案根据原中国医药工业公司1993 年修订的《药品生产管理规范实施指南》的说明，制药车间洁净室的全部性能测试方法参照《洁净室施工及验收规范》执行。
该规范给出性能检验（综合性能全面评定）的必测项目，包括GMP 列出的关于洁净车间的全部性能参数。
必测项目必须全部测定，包括下列几项：换气次数（非单向流即乱洁净室）；工作区（全室或局部百级区）工作面高度截面平均风速（单向流洁净室或洁净区）；静压差；洁净度级别；温度；相对湿度；照度；噪声；新风量；细菌浓度（沉降菌或浮游菌）；自净时间。
按照上述要求，我司将对本洁净空调系统进行测试，以确保所安装的洁净装修空调系统符合GMP 要求。
1 空调系统试运转净化空调系统试运转分单机试运转、测试及系统联合试运转单机试运转有通风机、制冷设备、空调机、冷却水泵、冷却塔、冷冻水泵、表面式热交换器、净化设备等。
1.1 风机试运转与参数测试1.1.1 运转前必须加上适度的润滑油，并检查各项安全措施；盘动叶轮应无卡阻和摩擦现象；叶轮旋转方向必须正确；滑动轴承最高温度不得超过70℃；滚动轴承最高温度不得超过75℃。
1.1.2 风机在额定转速下试运转时间不少于2h；电动机带动风机均应经过一次启动立即停止运转的试验，并检查转子与机壳等确无摩擦和不正常的声响后，方得继续运转。
风机运转中，轴承的径向振幅应符合设备技术证件规定，无规定时，应符合下列要求：风机试运转完毕，应将有关装置调整到准备启动状态。
1.1.3 风机风压、风量、转速、轴功率的测试：测试仪表：毕托管、倾斜式微压计、U型压力计、转速计、功率表；风机的风量、全压是通过测量风机前后风道直管段处断面的全压、静压、动压及风道断面积来确定的；（1）测量断面的位置：当与风机直接连接的是直管段，且长度不小于风道直径六倍时，应在距局部阻力后4D～5D 处测定，但距下一个局部阻力应不小于2D；当直管段长度不足6D 时，则在靠近风机的地方──在局部阻力后的直管段进行测量。
净化区域自控系统调试方案
医疗专项净化空调自控系统调试计划一、净化空调系统调试前需确认的事项1. 空调系统冷热源设备能正常开机运行，并按照洁净手术部净化空调系统要求，提供温度、流量、压力参数满足要求的冷热水；2. 设备用电源已经过调试，能正常供电；3. 设备加湿用水源已经能够正常供应；4. 洁净手术室、空调机房、净化空调循环机组、净化空调新风机组、净化空调风管系统、供回水管路系统、冷凝水排放管路系统、加湿水管路系统均做完清洁或试压工作；二、调试范围：所有医疗专项区域净化空调，包括住院部1号楼1至4层（含产科、手术室、生殖中心、急诊急救等区域），住院部2号楼1至4层（含输血科、手术室、病理科、检验科、供应中心、静配中心等区域），门诊楼一层新生儿筛查、三层产前诊断，行政科研楼负一层、六层、七层等电箱调试，共计52台自控柜、11台VAV风阀控制箱、4台冷热阀控制线，56台屋面排风机启停箱。
按区域进行调试，首先住院部1号楼1至4层，住院部2号楼1至4层，门诊楼一层新生儿筛查、三层产前诊断，行政科研楼六层、七层、负一层依次分别进行送电。
三、施工准备：1、人员准备：操作人员必须持有电工操作证并在有效期内，计划人员6人，自控厂家技术员1人；2、机具准备：万用表2台、兆欧表2台、插座验电器2台、螺丝刀若干、尖嘴钳若干，电动手钻等。
四、净化空调系统单机调试（一）强弱电一体化机组控制柜单机调试检查电源、电流是否符合要求；接线端子上电线松紧是否合适；电气控制元器件（总微型断路器MCB、交流接触器、热继电器、中间继电器）是否能够正常吸合和断开；PE线铜排接驳、N 线铜牌接驳是否符合安全要求；通电后，风扇是否正常工作；控制器主要用来控制机组的启停、值机控制、紫外线杀菌灯开、关,温湿度控制、故障报警控制、显示等。
检查DDC 控制器接线是否符合要求，通电后，通过手操器是否能够正确传递控制信号；与情报面板之间的通讯是否正常。
（二）PTC 电加热器单机调试给出控制信号后，是否分级开启、温度保护是否正常；把设定温度调到高于室内温度，并且没有热水信号，PTC 电加热器会根据DDC 控制信号的大小以二进制的方式进行分级导通。
净化空调系统风量现场调试
３ ）检查 所 有 通 风 管 道 上 的 全部 阀 门 ，将 需 要 开 启 的 管
道 上 的 阀 门全 部 打 开 ，送 风 １ 处 和 空 调 系统 新 风 入 １ 处 的 ３ ３
要 求 （ 里 指 ＜ １％） 这 一０ ，原 因 可 能 是 管 道 局 部 堵 塞 或 漏 风 很 大 ．风 机 工 作 不 正 常 ，设 计 不 合 理 等 因素 所 造 成 ，这 时 就 应 该 检 查 系 统 管 道 情 况 。分 析 原 因 ，排 除 干 扰 因 素 ，再 重
关键词
ＡｉＶｏｕ ｄｕ ｔ ｎ ｎ ｅ ｔｉ ｔ ｏ ｅ ｎＡｉ Ｃ ｎ ｉ０ ｉｇｓ ｓｅ ｒ ｌｍｅＡ ｊｓｍｅ ｔａ ｄＴ ｓ Ｓｉ ｆ ｒ ａ ｒ ０ ｄｔ ｎｎ ｙ ｔ ｍ ｎ ｅ Ｃｌ — ｉ
Ａｂ ｔ ｃ Ｉ ｔ ｄ ｃｓｔｅ ｔｏ ｓ ｆａ ｒ， ｎ ｒｃ ｄ ｒ ｏ ｉ ｖｌｍｅａｊｓ ａ ｄｔ ｔｎ ｓ ｅｆ ｌａ ｉ ｃ ｎ ｉｏ ｉｇ ｙｔ ｓｒ ｔ ｎ ｏ ｕ ｅ ｈ ｄ ．ｅ ｔ ｅ ａ ｄｐｏ ｅ ｕｅ ｆ ｒ ｏ ａ ｒ ｈ ｍｅ ｕ ａ ｕ ｄｕ ｔ ｎ ｓ ｉ ｉ ｒ ｅｎ ａ － ｏ ｄｔ ｎ ｓ ｍ， ｅ ｔ ｏ ｃ ｒ ｉ ｎ ｓ ｅ
个 重 要 环 节 ，对 于净 化 空 调 系 统 的设 计 和 施 工 不 少 书籍 和 文 章 已经 作 了 专 门 介 绍 ，而 对 于 净 化 空 调 系 统 的 测 定 和 调 整 ，资 料 相 对 较 少 ，净 化 空 调 系 统 的 测 定 和调 整 对 于 空 调
口会 受 到 不 同 程 度 的 影 响 ，有 时 影 响 程 度 还 很 大 ， 因 此 ， 在 实 际 过 程 中 ，经 常 需 要 反 反 复 复调 节许 多 风 量 调 节 阀 的 开 度 ，才 能使 所 有 管 道 的 风 量 都在 设计 风 量 范 围 内 ，因 此 ， 整 个 现 场 调 试 可 以认 为 是 一 个 动 态 调 节 过程 。
净化空调新风系统设计方案
净化空调新风系统设计方案一般净化空调系统包括：新风系统，排风系统和循环风系统。
根据本工程的特点，分别对这三个组成部分作一一介绍，同时从医院手术部运行实际出发，对原设计提出合理建议，达到方便使用、节能经济的标准。
一新风系统：1三级过滤：国家规范《医院洁净手术部建筑技术规范》(GB50333-2002)中明确指出“系统中第一级的新风过滤，应采用对三5P m大气尘计数效率不低于50%的粗效过滤器、对三1p m大气尘计数效率不低于50%的中效过滤器和对三0.5p m大气尘计数效率不低于95%的亚高效过滤器的三级过滤器组合。
”也就是说，净化空调系统的新风要经过三级过滤。
本工程中，净化新风机组内均设置G3+F7+H10新风三级综合过滤，这里的G3、F7和H10都是欧洲的过滤器效率规格，对应于国家规范，G3代表对三5P m大气尘计数效率为50%的粗效过滤器，F7 代表着对三1p m大气尘计数效率为80%的中效过滤器，H10代表着对三0.5p m大气尘计数效率为97%的亚高效过滤器。
2最小新风量：规范中对洁净房间的最小新风也有明确的规定，具体值为：其中，最小新风量取几项指标中的最大值。
因此，根据设计图纸和规范要求，本工程调试过程中会将新风控制在既符合规范和设计要求，又符合房间压力梯度要求的范围内。
3新风处理状态：规范中指出“当整个洁净手术部另设集中新风处理系统时，新风处理机组应能在供冷季节将新风处理到不大于要求的室内空气状态点的焓值。
”在本项目中可实现将新风集中降温除湿处理到低于室内状态点焓值。
4新风处理流程：新风一初效过滤一中效过滤一亚高效过滤丁冷却丁|净化空调机组一加热一5新风防冻开关：新风入口处设置电动阀，通过传感器感应新风机组内的盘管温度，当盘管温度低于5℃时，电动阀关闭，以防冬季新风温度过低时，造成水管的冻裂。
二排风系统：各手术设独立排风系统，并且排风系统应符合下列要求：1手术室排风系统和辅助用房排风系统应分开设置。
空调系统调试方案及步骤..
空调系统调试方案及步骤一、工程概况总体简介本建筑物地下室二层，置停车库及主要设备机房，通道可通至各区。
本工程为东方万国企业中心，总建筑面积为292460.85平方米，其中地上191727.70平方米，地下100733.15平方米,主体建筑高度均不超过50m。
地上包括十栋高层丙类标准厂房A1,A2,B1,B2,B3,C1,C2,D,E1,E2（10~12层）、三栋单层丙类标准厂房E4,E5,E6(建筑面积均不超过500m2），地下部分为二层，主要功能为机动车库、非机动车库、机电设备房及配套服务用房另地下设下沉式广场，广场内包括一栋多层丙类标准厂房E3及一栋单层配套服务用房E2a。
1、空调系统⑴室外气象参数夏季：空调计算干球温度34.6 ℃,冬季：空调计算干球温度-1.2 ℃空调计算湿球温度28.2 ℃, 空调计算相对湿度74% 通风计算干球温度30.8 ℃通风计算干球温度3.5 ℃室内计算参数：（相对湿度参数仅作为负荷计算基准，非保证值）2、空调冷热源配置1.1 根据业主要求，本项目均采用直燃燃气（天然气）溴化锂冷热水机组为空调冷热源，地下共设四个直燃机房，每个机房设机组两台及相应的冷热水、冷却水循环水泵。
A1，B2，C1，E2四栋主楼屋面分别设置冷却塔对应相应的机房。
其中E区冷冻机房的直燃机暂定采用可在制冷制热同时提供生活热水的机型。
1.2 A区冷冻机房，负担A1、A2、E5、地下配套服务用房（防火分区15、16、21），计算空调总冷负荷5283.1KW，空调总热负荷2912.4KW。
B区冷冻机房，负担B1、B2、B3、E6、地下配套服务用房（防火分区13、14、42、43），计算空调总冷负荷5700.8KW，空调总热负荷3233.6KW。
C区冷冻机房，负担C1、C2、D、E4、配套服务用房（防火分区12、41），计算空调总冷负荷5631.5KW，空调总热负荷3180.1KW。
E区冷冻机房，负担E1、E2、E3、地下配套服务用房（防火分区22、25、26、27、44），计算空调总冷负荷5841.0KW，空调总热负荷3445.4KW，并预留E2a服务用房生活热水负荷700KW。
净化工程调试方案
净化工程调试方案一、调试概要净化工程调试是在完成净化工程施工验收后，对净化系统进行运行试验和调试，以保障净化系统稳定运行，满足设计要求。
净化工程调试涉及到各种设备的操作和控制，需要有系统的调试方案和操作流程。
本文将以洁净室净化系统为例，介绍净化工程调试方案的具体内容。
二、净化工程调试内容1. 设备运行试验根据净化系统的设计要求和施工验收规范，对净化系统各设备进行运行试验，包括空调设备、过滤器、风口、风管、新风设备等，检查设备运行是否正常，是否存在异常噪音，是否有漏气等问题。
2. 温湿度控制试验针对洁净室的温湿度控制系统，进行温湿度控制试验，查看系统能否按照设计要求稳定控制洁净室内的温湿度，是否存在温湿度波动等问题。
3. 风速、风量调试对洁净室内的风速和风量进行调试，根据洁净室的使用要求，调整风速和风量，确保洁净室内的空气流动符合使用要求。
4. 运行稳定性试验进行净化系统的运行稳定性试验，根据洁净室设计要求和使用要求，观察净化系统在长时间运行后的稳定性和可靠性，检查系统是否存在漏气、噪音等问题。
5. 控制系统调试对净化系统的控制系统进行调试，包括中央控制系统、监控系统等，确保各种控制功能正常运行，能够按照设定的参数对净化系统进行调节和控制。
6. 气流分布试验根据洁净室的使用要求，对洁净室内的气流分布进行试验，观察系统是否能够保证洁净室内的气流分布均匀和稳定。
三、调试方案编制1. 调试组织确定净化工程调试负责人，组建调试小组，包括机械工程师、电气工程师、自动化工程师等，确保能够对净化系统的各个方面进行全面的调试。
2. 调试流程编制净化工程调试的具体流程和操作方法，包括设备运行试验的操作步骤、温湿度控制试验的参数设定、风速、风量调试的操作方式、运行稳定性试验的时间安排等。
3. 备品备件准备准备净化工程调试所需要的备品备件，包括各种传感器、测量仪器、控制元件等，以备调试过程中出现故障时能够及时更换。
4. 安全措施考虑到净化工程调试涉及到电气设备、空调设备等，需要制定相应的安全措施，确保调试过程中的安全。
洁净手术室净化空调系统调试
Ａｂ ｔ ａｃ ： Ｃｌ ｎ ｏｐｅ ａ ｉ ｇ ｒ ｓｒ ｔ ｅａ ｔ ｎ ｏｏｍ ｆ ｉ—ｃｏ ｒ ｐｕ ｉｙ ａ ｒ ｒ ｎｄｉｉ ｉ ｇ ｙｓ ｅｍ ｎｓ ｔ ｏｎ ｔ ｏｎ ｎ ｓ ｔ ｃｏ ｔ ｕｃ ｉ ，ｗ ｉｈ ｔ ｒ ｔ ｈｅ ｄ ｍ ｏ ｓ ｒ ｔ ｎ ｏ ｒ ｐ ａ ｅ ｐ ｒ ｙ ａ ｒｃ ｎ ｉ ｏ ｉ ｇ ｓ ｈ ｍｅ， ｃ ｎ ｍ ｉ ｅ ｅ ｉ ｎ ｏ ｔａ ｓ ｓ ｍ ｅ ｔ ｅ ｎ ｔａ ｉ ｆ ｐ ｏ ｈ ｓ ｕ ｉ ｉ ｏ ｄ ｔ ｎ ｎ ｃ ｅ ｏ ｆ ｉ ｅ ｏ ｏ ｃ ｂ ｎ ｆ ｓ ａ ｄ ｃ ｓ ｓ ｅ ｓ ｔ ｎ， ｄ ｔ ｉ ｄ ｄｅ ｉ ｎ ａ ｔ ｒ ｌ ｎ ａ ｐ ｏ ｅ ， ｎ ｔ ｌ ｔ ｎ ａ ｄ ｉ ｔ ｒ ｅ ｉｔ ｃ ｅ ｔ ｎ ｅ ｄ ｒｎ ｈ ｐ ｅ ｅ ｔ ｔ ｎ ｅ ａｌ ｓｇ ｆｅ ａ ｐ ｒ ｖ ｄ ｉ ｓ ａ ｌ ｉ ｎ ｅ ｍ ｄ ａ ｅ ａ ｃ ｐ ａ ｃ ｕ ｉ ｇ ｔ ｅ ｉ ｌ ｍ ｎ ａ ｉ ｅ ｐ ａ ｏ ｎ ｍ ｏ ｐ ａ ｅ ｉ ａ ｌ ｒ ｉｅ ｎ ｓ ｓ ｅｍ ｅｂ ｇ ａ ｄ ｃ ｍ ｐｒ ｅ ｓｖ ｅ ｆ ｒ ａ ｃ ｅｓ ｉ ｇ ｐ ａ ｅ．Ｉ ｒ ｅ ｏ ｈ ｓ ，Ｆ ｎ ｌ ａ ｒ ｄ ｉ ｙ ｔ ｙ ｖ ｄ ｕ ｎ ｏ ｅｈ ｎ ｉｅ ｐ ｒｏ ｍ ｎ ｅ ｔ ｔ ｈ ｓ ｎ ｎ ｏ ｄ ｒｔ
Ｅ ｇｎ ｅ ｉｇ Ａ ｒ ｔａ ｉｇ 洁 净， ｎ ｉｅ ｒ ／ ｉ Ｃｅ ｎｎ ｎ 工程
士
， 口
净手术 室净化 空调系统 调试
文 ／ 国 兴 张
Ｃｔａ ｅ ａ ｉ ｇＲ ｏｍ ｕ ｉ ｉ— ｏ ｄ ｔｏ ｉ８Ｓ ｓｅ Ｄ ｂ ８ ｅ ｎＯｐ ｒ ｔｎ ｏ Ｐ ｒｆ Ａ ｒＣ ｎ ｉｉ ｎｎ ｙ ｔ ｍ ｅ ｕ ｙ
洁净室净化空调系统调试方案
洁净室净化空调系统调试方案（试行）承接的洁净室项目中，空调系统在洁净室装修、空调设备、管线系统、以及各仪表设备管线完成安装后，即可进入调试阶段。
对于洁净室净化空调系统风压、温湿度调试、设备调试、自控系统调试的工作，按照以下方法及步骤进行。
1、系统调试前的准备工作、确认事项；2、各系统设备运行状况的确认；3、设备单机试运行、运行状态测试；4、系统环境参数的测试、自控系统调试；5、调试报告作成。
一、系统调试前的准备工作、确认事项(一)调试人员的组织和安排针对于洁净室空调系统测试、调试需组织专门的小组，人员配置考虑含盖系统调试相关专业及熟悉系统。
包括暖通、仪控、管道、电气等专业人员，空调、电气设备的厂家或技术人员提供支持，或在关键节点能够至现场配合。
调试小组安排系统调试的负责人，其负责调试过程的整体把控，制定调试的计划、步骤、具体实施方案，协调专业人员的调动和配合工作，控制调试的进度，记录、报告的作成，与业主（使用方）、设计方、监理方等沟通协调，成果的反馈等。
人员组织安排为：调试总负责人：xxx组员：空调：xxx；管道：xxx；仪控：xxx；电气：xxx；工艺：xxx；外协人员：空调设备：xxx；水泵/控制柜：xxx；仪表：xxx；配电箱(柜)：xxx；等其他：甲方负责人：xxx；设计：xxx；监理：xxx；等(二)调试前的准备工作①熟悉空调系统相关技术文件、图纸；②熟悉室内、外空气计算参数，风量冷热负荷、温湿度控制精度要求等；③熟悉各系统设备、仪表、控制柜、调节阀门等现场的位置和状态；④了解暖通系统、供冷/供热系统、电气控制系统、自控系统的流程；⑤各专业相关的图纸、设备/控制柜等技术资料；⑥准备调试记录所用的文件、表格；⑦测量所需的仪器、仪表、工具及相关材料：（以下参考）温湿度计（0-100℃/0～100%）❿风速仪（热球电风速仪 0.05m/s～10m/s）❿风压测试仪❿转速仪（30-1200r/min）❿尘埃粒子计数器❿压差计（0-100Pa）❿噪声检测仪（0-80dB）❿万用表、钳流表❿测温仪❿对讲机❿人字梯、各控制柜钥匙、其他常用手动工具(三)制定调试应急方案调试负责人应编写、制定调试应急方案，作为本方案的重要附件。
空调调试方案
宝钢文化中心改扩建工程空调通风系统调试方案一、系统简介：1、工程简概况：1、B1层—6层餐饮及文化业务用房采用风冷热泵系统，机组设于主楼屋顶，风冷热泵机组共14台、空调循环水泵共11台（九用两备）及相应定压补水装置、空调机组、风机盘管等。
2、6层饮食文化展览厅采用一拖多变频多联机加新风的空调形式(由租户自己完成)3、消防控制室设置多联机系统，电梯机房设置独立的分体空调。
2、空调方式1、大空间功能场所，分区域设集中式低速风道空调系统，各集中式全空气空调系统的气流组织，一般均采用顶部均匀送风，下部集中回风的方式。
2、文化业务用房、饮食文化展览厅、后勤服务用房，采用风机盘管加新风系统，按区域设集中新风系统。
3、环境保护和节能设计1、建筑物内排除的各种废气经过处理后高空排放，排风口尽量设在下风向或非人员逗留的地方。
2、地下污水处理室排出的废气高空排放。
3、厨房间排出的油烟气经二级过滤后，（第一级采用滤网，第二级采用静电过滤装置）由风管接至屋面通过风机高空排放（油烟净化系统由业主采购，设备厂家安装完成）。
4、对有噪声和振动源的设备作必要的消声、减振处理，并严格将噪声控制在国家有关标准范围以内。
5、空调通风等设备均选择符合能耗和性能指标优良的产品。
空调系统全部采用自动控制装置，同时满足舒适、节能及监控要求。
室内通风根据各功能性用房需要设置不同换气次数的机械通风系统。
二、空调系统设计及调试依据：A）各相关专业提供的图纸及资料。
B）本项目之技术规范说明书内要求所遵循之规范及准则。
C）国家有关现行设计规范，规程标准及有关国际标准包括：1)《采暖通风与空气调节设计规范》（GBJ19-87）2)《高层民用建筑设计防火规范》（GB50045-95）（2001年版）3)《制冷设备安装工程施工及验收规范》（GBJ66-84）4)《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）5)《通风与空调工程施工质量验收规范》（GB50243-2002）6)《汽车库、修车库、停车场设计防火规范》（GB50067-97）7)《人民防空地下室设计规范》（GB50038-94）（2003年版）8)《机械设备安装工程施工及验收规范》（TJ231（五）78）9)《消防联动控制设备通用技术条件》（GB 16806-97）10)国家及其它相关规范规程和标准三、调试用仪器明细表：四、系统调试必须满足以下条件：（1）系统及设备完成安装，并通过安装质量验收。
净化空调施工方案
净化空调施工方案一、项目背景空调是如今社会中最为常见的供暖、降温工具之一，经常使用的空调设备会积聚大量的灰尘、细菌和其他有害物质，对室内环境和人体健康造成一定的影响。
因此，进行空调净化是非常必要的。
二、施工目标1.去除空调系统内的灰尘、细菌和有害物质，净化空气；2.提升空调系统的运行效率，降低能耗；3.保障用户的身体健康。
三、施工流程1.准备工作（1）制定详细的施工计划，确定工作时间和具体任务；（2）着装整齐，佩戴防护装备，包括手套、口罩、护目镜等；（3）检查施工工具和设备，确保其正常运行；（4）对施工区域进行隔离，确保施工过程安全。
2.空调清洗（1）关闭空调系统的电源，拆除空调外壳，清理内部灰尘；（2）使用专业的空调清洗剂清洗蒸发器和冷凝器；（3）清洗空调风道和过滤网，去除灰尘和细菌；（4）清洗空调水盘，确保排水通畅。
3.空气净化（1）安装空气净化器，过滤空气中的有害物质；（2）使用抗菌喷雾剂进行空气消毒；（3）调整空调系统的湿度和温度，创造舒适的室内环境；（4）安装舒适的座椅和顶灯，提高用户体验。
4.设备调试（1）对空调系统进行全面的检查和维护；（2）测试空调系统的运行效果和温度调节能力；（3）调整空调系统的运行参数，使其达到最佳状态；（4）修复和更换出现问题的空调部件。
5.清理工作（1）清理施工区域的残留物和垃圾；（2）对施工设备和工具进行清洁和消毒；（3）整理施工记录和相关资料。
四、安全考虑1.施工人员需经过专业培训，了解有关施工操作的安全规范和注意事项；2.使用符合标准的个人防护装备，确保施工人员的安全；3.在施工区域设置防护栏杆和标志，提醒他人注意安全；4.定期检查施工设备和工具，确保其正常运行。
五、质量控制1.严格按照施工流程进行操作，确保每一个环节都得到妥善处理；2.确保施工过程中的设备和工具处于正常状态；3.与客户进行及时沟通，了解他们的需求和反馈，及时进行调整；4.进行施工过程中的临时检查和最终验收，确保施工质量符合要求。
洁净空调系统调试及检测方案
洁净空调系统调试及检测方案根据原中国医药工业公司1993 年修订的《药品生产管理规范实施指南》的说明，制药车间洁净室的全部性能测试方法参照《洁净室施工及验收规范》执行。
该规范给出性能检验（综合性能全面评定）的必测项目，包括GMP 列出的关于洁净车间的全部性能参数。
必测项目必须全部测定，包括下列几项：换气次数（非单向流即乱洁净室）；工作区（全室或局部百级区）工作面高度截面平均风速（单向流洁净室或洁净区）；静压差；洁净度级别；温度；相对湿度；照度；噪声；新风量；细菌浓度（沉降菌或浮游菌）；自净时间。
按照上述要求，我司将对本洁净空调系统进行测试，以确保所安装的洁净装修空调系统符合GMP 要求。
1 空调系统试运转净化空调系统试运转分单机试运转、测试及系统联合试运转单机试运转有通风机、制冷设备、空调机、冷却水泵、冷却塔、冷冻水泵、表面式热交换器、净化设备等。
1.1 风机试运转与参数测试1.1.1 运转前必须加上适度的润滑油，并检查各项安全措施；盘动叶轮应无卡阻和摩擦现象；叶轮旋转方向必须正确；滑动轴承最高温度不得超过70℃；滚动轴承最高温度不得超过75℃。
1.1.2 风机在额定转速下试运转时间不少于2h；电动机带动风机均应经过一次启动立即停止运转的试验，并检查转子与机壳等确无摩擦和不正常的声响后，方得继续运转。
风机运转中，轴承的径向振幅应符合设备技术证件规定，无规定时，应符合下列要求：转速（r/min）≤375 ＞375 ＞550 ＞750 ＞1000 ＞1450 ＞3000 振幅不超过(mm) 0.18 0.15 0.12 0.10 0.08 0.06 0.04风机试运转完毕，应将有关装置调整到准备启动状态。
1.1.3 风机风压、风量、转速、轴功率的测试：测试仪表：毕托管、倾斜式微压计、U型压力计、转速计、功率表；风机的风量、全压是通过测量风机前后风道直管段处断面的全压、静压、动压及风道断面积来确定的；（1）测量断面的位置：当与风机直接连接的是直管段，且长度不小于风道直径六倍时，应在距局部阻力后4D～5D 处测定，但距下一个局部阻力应不小于2D；当直管段长度不足6D 时，则在靠近风机的地方──在局部阻力后的直管段进行测量。
医药项目净化空调系统调试内容
医药项目净化空调系统调试内容为满足扩建OSD-1E车间的工艺需求，共设置48个空调系统，服务于车间相关区域，所有空调系统均位于车间二层，按照规划，共分为两期工程建设。
一期工程包括32个洁净空调系统和16个非洁净空调系统；为满足OSD-3车间的工艺需求，共设置17个净化空调系统，服务于车间一层的洁净区，所有净化空调系统均位于车间二层，按照规划，共分为两期工程建设。
一期工程包括七个净化空调系统；二期包括十个净化空调系统。
车间净化空调系统的空气一般经过初、中、高效三级过滤，空气的初、中效过滤和焓、湿处理均由空调器负担，房间送风口均为高效送风口。
房间回风、排风风量与送风量相适，保证洁净房间正压。
车间非洁净空调系统的空气一般经过初、中效两级过滤，空气的初、中效过滤和焓、湿处理均由空调器负担，房间送风口均为方形散流器。
洁净区顶送侧下回（排）（局部上排），高效风口扩散板采用孔板式风口，房间内的气流组织为紊流。
调试的主要程序及内容：a空调机组试运转1、调试前准备对已经完成的施工部分检查一定要认真仔细，图纸务必再次审核，流程图平面图是否一一对应，风口、风阀的种类数量务必符合设计图纸要求，风管尺寸，走向务必符合设计，系统明确完整。
对于关键部件的确认一定要全数检查。
（1）检查送风口、回风口、新风口帆布柔性接头处安装的严密性；（2）检查空调机组内的杂物是否清理干净，洁净空调需要按照相应的清洁流程施工；（3）检查总风管和风管预留测试孔的位置是否正确，如果预留位置不合适或者没有留，在开机前应选择好测孔位置并进行开孔；（4）检查送、回风口、新风口处的阀门及防火阀开关是否灵活，定位销是否可靠；（5）检查各空调风机等设备安装是否符合设计需要，减震措施是否符合要求；（6）检查电机控制是否正常，保证正常的开启和关闭；（7）检查管网上阀门是否全部打开并固定好；（8）开车前用手盘动风机叶片，风机内是否有异物，有无卡阻现象；（9）检查管网是否与设计一致，尺寸位置是否有变化，连接处是否完好，有无被踩变形的现象；所有空调器、包括排风系统检查完毕后解决发现的问题，问题解决后才能进行下一步工作。
空调通风系统调试方案
空调通风系统调试方案目录一、内容概述 (3)1.1 调试目的与意义 (4)1.2 调试范围与内容概述 (4)1.3 调试原则与方法 (5)二、空调系统概述 (7)2.1 系统组成及工作原理简介 (9)2.2 主要设备介绍 (10)2.3 系统控制方式 (12)三、通风系统概述 (13)3.1 系统组成及工作原理简介 (14)3.2 主要设备介绍 (15)3.3 系统控制方式 (16)四、调试前准备 (17)4.1 施工方准备 (18)4.2 监理方准备 (19)4.3 设备材料准备 (20)4.4 调试工具准备 (22)五、调试步骤与方法 (23)5.1 空调系统调试步骤 (24)5.1.1 风量调试 (24)5.1.2 温度调试 (25)5.1.3 湿度调试 (26)5.1.4 压力调试 (27)5.1.5 气流组织调试 (28)5.1.6 系统节能运行调试 (30)5.2 通风系统调试步骤 (31)5.2.1 进风与排风系统调试 (32)5.2.2 通风机调试 (33)5.2.3 排烟系统调试 (35)5.2.4 空气净化系统调试 (36)六、调试过程中的注意事项 (37)6.1 安全注意事项 (39)6.2 质量控制注意事项 (40)6.3 进度控制注意事项 (41)七、调试结果判定与处理 (41)7.1 调试结果判定标准 (42)7.2 调试中出现问题的原因分析 (43)7.3 处理措施与建议 (43)八、验收与交付 (44)8.1 验收标准与程序 (45)8.2 交付文档清单 (47)8.3 后续服务计划 (48)一、内容概述本调试方案旨在详细描述用于空调通风系统的调试过程，以确保系统的顺利运行和无故障交付使用。
调试方案将从初步检查、系统启动、功能测试、性能满足标准以及最终验证等环节进行全面概述。
初步检查部分将包括对系统组件的检查，如空调机组、通风设施、加湿器、过滤系统等是否按照设计图纸正确安装，并确保所有连接可靠无误。
净化空调系统调试中常见问题和改进建议探讨
净化空调系统调试中常见问题和改进建议探讨净化空调系统在实际运行过程中，常常会出现各种问题，这些问题可能会影响空调系统的运行效果，甚至导致空气净化效果达不到预期。
对于净化空调系统中常见的问题进行调试和改进是非常重要的。
本文将针对净化空调系统调试中常见的问题和改进建议进行探讨和分析。
一、空气流量不均匀的问题在净化空调系统中，经常会出现空气流量不均匀的问题，表现为某些区域的空气流量大，而其他区域的空气流量小，这种情况会导致空气净化效果不理想。
造成这种问题的原因可能有多种，比如管道设计不合理、过滤器堵塞、送风口设计不当等。
针对空气流量不均匀的问题，我们可以采取以下一些改进措施：1.管道设计合理：在设计净化空调系统的管道时，应充分考虑各个区域的通风需求，合理设计管道布局，确保空气流量均匀分布。
2.定期清洗过滤器：过滤器是净化空调系统中起到关键作用的部件，如果过滤器堵塞，会直接影响空气流通。
定期清洗和更换过滤器是非常重要的。
3.优化送风口设计：对于某些区域的送风口设计不当的情况，可以考虑调整送风口的位置和朝向，使得空气流量更加均匀。
二、噪音过大的问题在净化空调系统运行过程中，噪音过大是一个比较常见的问题，这不仅会影响用户的舒适感，还可能会对周围环境造成干扰。
导致噪音过大的原因可能有空调设备本身的问题，也可能是安装位置选择不当或者安装不规范所致。
1.选择低噪音设备：在选择净化空调设备时，应该尽量选择低噪音的设备，这样可以减少噪音对用户的影响。
2.合理安装位置：在安装净化空调设备时，应该选择远离人员密集区域的位置，避免噪音对人员的影响。
3.规范安装操作：在安装净化空调设备时，应该按照设备的安装说明书进行操作，确保安装位置和方式符合要求，减少噪音产生。
三、能效低的问题净化空调系统在运行过程中，如果能效低，不仅会增加能源消耗，还会导致空气净化效果不尽人意。
能效低可能是由于设备本身的问题，也可能是由于运行方式不当或者设计不合理所致。
