继电保护原理
继电保护原理微机继电保护原理
微机继电保护采用数字信号处理 技术，具有高精度的测量和判断 能力，提高了保护的准确性和可
靠性。
灵活性强
微机继电保护可以通过软件编程实 现不同的保护功能，适应性强，易 于扩展和维护。
易于远程控制
微机继电保护可以实现远程控制和 监控，方便了运行和维护。
传统与微机继电保护的结合应用
互补性应用
在电力系统中，可以将传统继电保护和微机继电保护结合使用， 以充分发挥各自的优势，提高整个系统的保护性能。
微机继电保护系统的构成
硬件部分
微机继电保护装置的硬件主要包括中 央处理器、存储器、输入/输出接口 电路等，用于实现各种保护功能。
软件部分
微机继电保护装置的软件主要包括系 统软件和应用软件，系统软件负责管 理硬件资源和应用软件，应用软件根 据保护原理实现具体的保护功能。
微机继电保护的算法
傅里叶变换算法
通过分析电流、电压信号的频 谱，检测设备是否出现故障。
最小二乘法算法
通过最小化误差的平方和，计 算出设备的参数，用于判断设 备是否出现故障。
波形比较算法
通过比较故障前后的电流、电 压波形，判断设备是否出现故 障。
递归最小二乘法算法
通过递归的方式计算设备的参 数，用于判断设备是否出现故
障。
微机继电保护的优点
定期维护
定期对微机继电保护装置 进行维护和检查，确保装 置的稳定运行和延长使用 寿命。
故障处理
在发生故障时，及时进行 故障定位和排除，恢复微 机继电保护装置的正常运 行。
05 微机继电保护的发展趋势 与展望
人工智能在微机继电保护中的应用
人工智能技术
利用人工智能算法，如神经网络、模糊逻辑等，对电力系统中的故障进行快速 识别和判断，提高继电保护的响应速度和准确性。
继电保护工作原理
继电保护工作原理
继电保护工作原理是指通过继电器将电力系统各部件的状态信息传递给保护设备，实现对电力系统的保护。
其工作原理主要包括以下几个方面：
1. 电流保护：电流保护主要是通过测量电路中的电流来判断是否存在过载、短路等故障。
当电流超过设定值时，继电器会被动作，将信号发送给保护设备，从而切断故障电路。
2. 过电压保护：过电压保护是通过对系统中电压进行监测和测量，当电压超过设定值时，继电器会动作，将信号传递给保护设备，以避免电气设备受到损坏。
3. 低电压保护：低电压保护基本原理与过电压保护相似，但是保护对象是电压过低的情况。
当电压低于设定值时，继电器会触发保护动作，以避免设备在电压过低情况下无法正常工作。
4. 频率保护：频率保护用于监测电力系统的频率，当频率偏离正常范围时，继电器会动作，将信号传递给保护设备，以防止电力系统发生频率过高或过低的故障。
5. 距离保护：距离保护是用于判定系统中发生故障的位置，以便精确地切除故障区域。
它通过测量故障点电流和电压的相位差来判断故障的距离，从而实现保护动作。
6. 差动保护：差动保护是一种用于保护输电线路和变压器的重要方式。
它基于物理定律，通过比较输入和输出电流的差值，
来判定是否存在异常情况，如短路、接地等故障。
综上所述，继电保护工作原理是通过测量和比较电力系统中各种参数（电流、电压、频率等）的数值，判断系统是否存在故障，并通过继电器将信号传递给保护设备，实现对电力系统的自动保护。
继电保护的工作原理及应用
继电保护的工作原理及应用一、引言继电保护是电力系统中一项重要的技术手段，其主要作用是监测和保护电力设备，以确保电力系统的安全运行。
本文将介绍继电保护的工作原理及其在电力系统中的应用。
二、继电保护的工作原理继电保护的工作原理主要基于电力设备的电流、电压、频率等参数的监测和判断。
当这些参数超过设定的阈值或发生异常变化时，继电保护将发出信号，触发相应的保护动作。
下面列举了继电保护的几种常见工作原理：•过流保护：监测电流，当电流超过设定值时，保护动作触发，切断电源，以保护电力设备。
•差动保护：通过对电流进行比较，检测电流差异，当差异超过预设阈值时，触发保护动作。
•零序保护：监测电力系统的零序电流，一般用于检测接地故障。
•距离保护：测量故障点与保护装置之间的距离，判断故障类型，并触发相应的保护动作。
•欠频保护：监测电力系统频率，当频率低于设定值时，触发保护动作。
三、继电保护的应用继电保护广泛应用于电力系统的各个环节，下面列举了几个常见的应用场景：1.变电站继电保护：变电站是电力系统中的重要环节，继电保护系统在变电站中起着至关重要的作用。
它能够检测变电站中的各个电力设备，如变压器、断路器等是否正常运行，一旦检测到异常情况，能够及时发出警报并切断电源，防止事故的发生。
2.输电线路继电保护：继电保护系统在输电线路中也起到非常重要的作用。
它能够监测电流和电压的变化，检测并定位线路故障，如短路、断线等。
及时触发保护动作，使故障区间与其余正常区间隔离，确保电力系统的稳定和安全运行。
3.发电机继电保护：发电机是电力系统的核心组件之一，对于发电机的保护尤为重要。
继电保护系统能够监测发电机的电流、电压、频率、温度等参数，一旦检测到故障，能够及时切断电源，防止进一步损坏发电机。
4.用电继电保护：继电保护系统在用电过程中也有重要应用。
它能够监测用户侧的电流和电压，当电流超过额定值时，能够切断电源，防止过载引起的事故。
同时，继电保护系统还能够检测电力系统的电能质量，如电压波动、谐波等，保证用户用电的稳定和可靠。
(完整)继电保护原理及四性
继电保护原理及四性一、继电保护的原理继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分)、逻辑部分、执行部分。
（一）电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。
继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。
（二)继电保护装置的原理分析1、取样单元它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成.2、比较鉴别单元包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。
（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护,另二只为过电流保护。
电流继电器的整定值即为给定单元,电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时,电流继电器动作,通过其接点向下一级处理单元发出使断路器最终掉闸的信号;若电流信号小于整定值,则电流继电器不动作,传向下级单元的信号也不动作。
鉴别比较信号“速断”、“过电流”的信息传送到下一单元处理。
3、处理单元接受比较鉴别单元来的信号,按比较鉴别单元的要求进行处理,根据比较环节输出量的大小、性质、组合方式出现的先后顺序，来确定保护装置是否应该动作；由时间继电器、中间继电器等构成。
电流保护:速断—--中间继电器动作，过电流,时间继电器动作.4、执行单元故障的处理通过执行单元来实施。
执行单元一般分两类：一类是声、光信号继电器；（如电笛、电铃、闪光信号灯等）另一类为断路器的操作机构的分闸线圈，使断路器分闸。
继电保护及原理归纳
继电保护及原理归纳继电保护是电力系统中非常重要的一项技术措施，它能够对电力系统中的故障进行快速、准确的检测和保护。
本文将对继电保护的基本原理以及常见的继电保护设备进行归纳和总结。
一、继电保护的基本原理继电保护是通过监测电力系统中的电流、电压、频率等参数来判断系统是否存在故障，并采取适当的措施消除或减小故障对系统的影响。
继电保护的基本原理可以归纳为以下几点：1. 故障检测：继电保护通过监测电力系统中的参数变化，如电流的突变、电压的异常等来判断系统是否存在故障。
2. 故障定位：一旦继电保护检测到故障，它会通过测量电流、电压等参数的变化来确定故障的位置，以便采取相应的补救措施。
3. 故障切除：当系统发生故障时，继电保护会及时切断故障点与电力系统其他部分的连接，以防止故障扩大，并保护系统的稳定运行。
4. 信息传递：继电保护可以通过传递故障信息给操作人员，使其能够及时了解系统发生的故障情况，以便采取相应的补救措施。
二、常见的继电保护设备1. 过流保护装置：过流保护装置主要用于对电力系统中的过电流故障进行检测和保护。
它通过监测电流的大小和变化来判断系统是否存在过电流故障，并及时采取保护措施。
2. 跳闸保护装置：跳闸保护装置是一种常见的继电保护装置，它可以在系统发生故障时迅速切断电路，以防止故障进一步扩大。
跳闸保护装置能够根据系统的工作状态和故障类型自动进行判别，保证系统的安全运行。
3. 差动保护装置：差动保护装置主要用于对电力系统中的差动故障进行保护。
它通过比较电流的大小和方向来判断系统是否存在差动故障，并及时切除故障点，保护系统的正常运行。
4. 低压保护装置：低压保护装置主要用于对电力系统中的低电压故障进行保护。
它可以监测系统电压的变化，一旦系统电压低于设定值，就会及时采取相应的措施，以保证系统的正常运行。
5. 过频保护装置：过频保护装置用于对电力系统中的过频故障进行保护。
它可以检测电力系统中频率的变化，一旦频率超过设定值，就会自动切断电路，以避免故障的进一步发展。

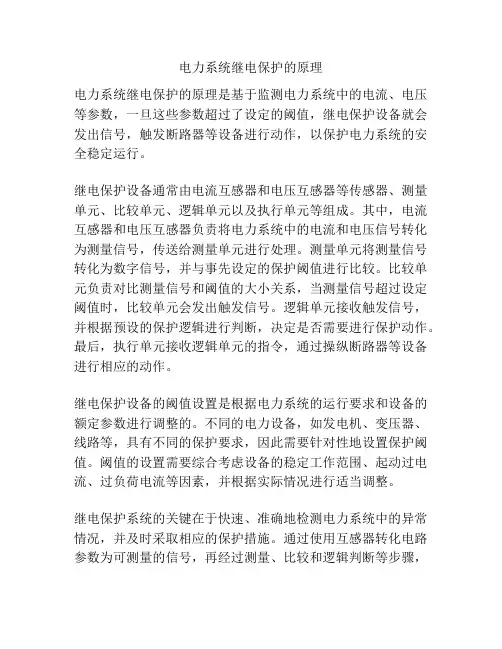

电力系统继电保护的原理
电力系统继电保护的原理
电力系统继电保护的原理是基于监测电力系统中的电流、电压等参数，一旦这些参数超过了设定的阈值，继电保护设备就会发出信号，触发断路器等设备进行动作，以保护电力系统的安全稳定运行。
继电保护设备通常由电流互感器和电压互感器等传感器、测量单元、比较单元、逻辑单元以及执行单元等组成。
其中，电流互感器和电压互感器负责将电力系统中的电流和电压信号转化为测量信号，传送给测量单元进行处理。
测量单元将测量信号转化为数字信号，并与事先设定的保护阈值进行比较。
比较单元负责对比测量信号和阈值的大小关系，当测量信号超过设定阈值时，比较单元会发出触发信号。
逻辑单元接收触发信号，并根据预设的保护逻辑进行判断，决定是否需要进行保护动作。
最后，执行单元接收逻辑单元的指令，通过操纵断路器等设备进行相应的动作。
继电保护设备的阈值设置是根据电力系统的运行要求和设备的额定参数进行调整的。
不同的电力设备，如发电机、变压器、线路等，具有不同的保护要求，因此需要针对性地设置保护阈值。
阈值的设置需要综合考虑设备的稳定工作范围、起动过电流、过负荷电流等因素，并根据实际情况进行适当调整。
继电保护系统的关键在于快速、准确地检测电力系统中的异常情况，并及时采取相应的保护措施。
通过使用互感器转化电路参数为可测量的信号，再经过测量、比较和逻辑判断等步骤，
能够快速、有效地实现对电力系统的保护。
这种原理能够大大提高电力系统的可靠性和安全性，确保电力系统的正常运行。
继电保护 原理
继电保护原理
继电保护是电力系统中常用的一种保护装置，其工作原理是通过检测电流、电压等参数的变化，确定电力系统是否出现故障，并根据预设的动作规则进行相应的动作。
继电保护装置通常由继电器、电流互感器、电压互感器、逻辑单元等组成。
当电力系统中出现故障时，故障点会产生电流或电压异常。
继电保护装置中的传感器（如电流互感器、电压互感器）会感知到这些异常信号，并传递给继电器。
继电器是继电保护装置的核心部件，它根据预设的动作规则判断故障的类型、位置和严重程度，并输出相应的动作信号。
继电器可以根据需求进行定时、定值等调整，以满足不同的保护需求。
逻辑单元是继电保护装置中的重要组成部分，它通过逻辑运算和判断，实现对电力系统的保护。
逻辑单元可以根据不同的保护要求进行编程，以实现各种功能，如过流保护、短路保护、零序保护等。
继电保护装置的工作原理基于电路中的“电流不分支”和“电压
共享”原理。
当电力系统中出现故障时，电流或电压的异常信
号在故障点处产生，并通过电路的“电流不分支”原理传递到继电保护装置。
继电保护装置根据接收到的异常信号进行判断和动作，并将电力系统从故障状态中切除，以保证系统的正常运行和设备的安全。
总而言之，继电保护是一种通过检测电力系统中的电流、电压等参数变化，对系统进行保护的装置。
它的工作原理是基于对电流、电压异常信号的检测和判断，并根据预设的动作规则进行相应的动作，以保证电力系统的正常运行和设备的安全。
电力系统继电保护原理
§2-2 电网相间短路的方向性电流保护 一、方向性问题的提出（以双侧电源电网为例）
E1单独供电：由保护1、3、5起线路保护作用 E2单独供电：由保护6.4、2起线路保护作用 E1、E2同时供电：（以B母线两侧保护2,3为例 ） 假设: ┌ 电流I段保护: IIdz.3>IIdz.2
└ 电流III段保护: tIII >tIII 32 d1点短路时（要求: 2动作，3不动），虽然此时可能满足选择性（3 不误动）； 但若出现d2点短路，则: 2误动 → 非选择性动作。
若Klm不满足要求，可继续延伸保护范围使得: IIIdz.1= KkII·IIIdz.2 (与下条线路的电流II段保护配合）
同时进一步提高时限: tII1=tII2+ t≈2 t （保证重叠区内故障的动作选择性）
四、定时限过流保护
（电流III段，主要作为后备保护，对灵敏性要求高） 1.动作电流的整定原则
运行参数: I、U、Z∠φ 反应I↑→过电流保护 反应U↓→低电压保护
反应Z↓→低阻抗保护( 距离保护)
二、反应电气元件内部故障与外部故障（及正常运行）时两端 所测电流相位和功率方向的差别而构成的原理（双端测量原 理, 也称差动式原理）
以A-B线路为例：
规定电流正方向：保护处母线→被保护线路规定电压正
• 不完全星形接线两继电器方式时继电器的动作 电流
• 动作时间 : • 灵敏度校验: • 系统最小运行方式下，本线路末端发生两相短
路 (最不利情况下，动作最不灵敏)
满足要求
3.线路AB的保护A的I I I 段保护
• 求动作电流 • 躲过本线路最大负荷电:
• 不完全星形接线两继电器方式时继电器的动作 电流
(2) 动作电流整定
继电保护的原理及应用
继电保护的原理及应用1. 什么是继电保护？继电保护是一种在电力系统中用来检测故障信号、判断故障类型和位置、并采取相应措施以保护电力设备和系统安全运行的技术手段。
继电保护系统主要由测量、判断、动作三个部分组成，它能及时准确地对电力系统的故障进行检测，保障电力系统的安全运行。
2. 继电保护的原理继电保护的原理主要基于电力系统的运行特点和故障模式，通过检测电流、电压、频率等参数的变化情况来判断电力系统是否存在故障。
继电保护的原理一般包括以下几个方面：•电流保护原理：通过检测电流的变化情况来判断电力系统是否存在过载、短路等故障。
常见的电流保护装置包括电流互感器、电流继电器等。
•电压保护原理：通过检测电压的变化情况来判断电力系统是否存在欠压、过压等故障。
常见的电压保护装置包括电压互感器、电压继电器等。
•频率保护原理：通过检测电力系统的频率变化情况来判断电力系统是否存在频率异常故障。
常见的频率保护装置包括频率继电器等。
•差动保护原理：通过比较电流、电压等参数的差异来判断电力系统是否存在故障，并采取相应动作。
差动保护主要用于保护高压线路和重要设备。
3. 继电保护的应用继电保护广泛应用于电力系统的各个环节，以保障电力设备和系统的安全运行。
以下列举了继电保护在电力系统中的主要应用：•发电机保护：发电机是电力系统的核心设备，对其进行继电保护可以有效预防过载、短路等故障，保障电力系统的稳定运行。
•变压器保护：变压器是电力系统中的重要传输设备，对其进行继电保护可以防止过电流、过热等故障，保护变压器的正常运行。
•线路保护：电力线路是电力系统的传输通道，对线路进行继电保护可以防止过载、短路等故障，确保电能在各个终端之间的正常传输。
•母线保护：电力系统的母线是电能分配的关键节点，对母线进行继电保护可以防止过电流、短路等故障，保障电力系统的正常运行。
•电动机保护：电动机是电力系统中的重要负载设备，对电动机进行继电保护可以防止过载、过热等故障，延长电机的使用寿命。
继电保护原理及四性
继电保护原理及四性一、继电保护的原理继电保护主要是利用电力系统中元件发生短路或异常情况时的电气量（电流、电压、功率、频率等）的变化构成继电保护动作的原理，还有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。
大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分（和定值调整部分）、逻辑部分、执行部分。
（一）电力系统运行中的参数（如电流、电压、功率因数角）在正常运行和故障情况时是有明显区别的。
继电保护装置就是利用这些参数的变化，在反映、检测的基础上来判断电力系统故障的性质和范围，进而作出相应的反应和处理（如发出警告信号或令断路器跳闸等）。
（二）继电保护装置的原理分析1、取样单元它将被保护的电力系统运行中的物理量（参数）经过电气隔离并转换为继电保护装置中比较鉴别单元可以接受的信号，由一台或几台传感器如电流、电压互感器组成。
2、比较鉴别单元包括给定单元，由取样单元来的信号与给定信号比较，以便下一级处理单元发出何种信号。
（正常状态、异常状态或故障状态）比较鉴别单元可由4只电流继电器组成，二只为速断保护，另二只为过电流保护。
电流继电器的整定值即为给定单元，电流继电器的电流线圈则接收取样单元（电流互感器）来的电流信号，当电流信号达到电流整定值时，电流继电器动作，通过其接点向下一级处理单元发出使断路器最终掉闸的信号；若电流信号小于整定值，则电流继电器不动作，传向下级单元的信号也不动作。
鉴别比较信号“速断”、“过电流”的信息传送到下一单元处理。
3、处理单元接受比较鉴别单元来的信号，按比较鉴别单元的要求进行处理，根据比较环节输出量的大小、性质、组合方式出现的先后顺序，来确定保护装置是否应该动作；由时间继电器、中间继电器等构成。
电流保护：速断---中间继电器动作，过电流，时间继电器动作。
4、执行单元故障的处理通过执行单元来实施。
执行单元一般分两类：一类是声、光信号继电器；（如电笛、电铃、闪光信号灯等）另一类为断路器的操作机构的分闸线圈，使断路器分闸。
继电保护的四个基本原理
继电保护的四个基本原理继电保护是电力系统中非常重要的一项安全保护措施，它能够在电力系统发生故障时快速、准确地检测和切除故障部分，从而保护电力设备和电力系统的安全运行。
继电保护的实现依赖于一些基本原理，本文将介绍继电保护的四个基本原理。
一、电流保护原理电流保护是继电保护中最常见的一种保护方式。
它基于电流的大小和方向来判断电力系统中是否存在故障。
当电流超过设定值时，继电器就会触发动作，进而切除故障部分。
电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
二、电压保护原理电压保护是继电保护中另一种常见的保护方式。
它主要用于检测电力系统中的电压异常情况，如过高或过低的电压。
电压保护的实现需要使用电压互感器和继电器。
电压互感器将高电压线路中的电压转换成与之成比例的低电压，并通过继电器进行监测和切除故障。
三、差动保护原理差动保护是一种以比较电流差值来判断电力系统中是否存在故障的保护方式。
它主要应用于变压器、发电机等设备的保护。
差动保护的实现主要依赖于电流互感器和继电器。
电流互感器将设备输入和输出侧的电流转换成与之成比例的低电流，继电器通过比较两侧电流的差值来判断是否存在故障，并触发动作切除故障。
四、过电流保护原理过电流保护是一种以电流超过额定值来判断电力系统中是否存在故障的保护方式。
它主要用于保护电力系统中的配电线路和设备。
过电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
继电保护的四个基本原理分别是电流保护、电压保护、差动保护和过电流保护。
这些原理在电力系统中起到了至关重要的作用，保护了电力设备和电力系统的安全运行。
通过合理配置和使用继电保护装置，能够及时检测和切除故障，有效避免了电力系统事故的发生，保障了电力系统的可靠供电。
继电保护原理
继电保护原理
继电保护是一种常用的电气保护装置，其原理是利用电流、电压和其他参数的变化来监测电力系统中的故障，并通过控制继电器的动作来实现系统的保护。
继电保护的基本原理是利用电流或电压信号的变化来触发继电器的动作。
在正常情况下，电力系统中的电流和电压是稳定的，继电器处于闭合状态。
但是，当电力系统中发生故障时，例如短路或过载，电流或电压会发生异常变化，这时继电器将接收到异常信号，并触发动作。
继电保护系统通常由传感器、测量装置、继电器和触发器等组成。
传感器用于检测电流、电压和其他参数的变化，并将其转化为电信号。
测量装置负责测量和记录这些电信号的数值。
继电器是一个电磁开关装置，当接收到来自传感器或测量装置的异常信号时，会触发电磁线圈的动作，使开关状态发生变化。
触发器负责控制继电器的触发条件和动作时间。
继电保护的作用是保护电力系统中的各种设备和线路免受过电流、过电压、短路、地故障等故障的损害。
通过及时检测并断开故障点附近的电力传输，继电保护可以防止故障扩大，减少事故发生的可能性，并保护设备和人员的安全。
继电保护在电力系统中起着至关重要的作用，它不仅能够实现故障检测和保护，还可以提供监测和记录故障信息的功能，为电力系统的运行和维护提供重要依据。
同时，随着电力系统的
不断发展，继电保护的技术也在不断创新和改进，使其能够适应各种新型设备和复杂的故障情况，确保电力系统的稳定运行。
继电保护基本原理
继电保护基本原理
继电保护基本原理是电力系统中一种常用的保护方法，它主要通过测量电路中的电流、电压等参数，并根据一定的逻辑关系和判据来判断电力系统是否存在故障或异常情况，并采取相应的措施，保护电力系统的安全运行。
继电保护的基本原理包括以下几个方面：
1. 电流与电压测量：继电保护通常通过电流互感器和电压互感器来测量电路中的电流和电压。
电流互感器将高电流变换为与之成比例的低电流，电压互感器则将高电压变换为与之成比例的低电压。
测量出的电流和电压信号将作为继电保护的输入信号。
2. 选择性：继电保护需要根据故障类型和位置来选择相应的保护元件，以实现快速、准确地判断故障位置和类型。
为了实现选择性保护，继电保护系统通常会设置多个保护回路，并通过元件的参数设置、电流电压比较等方式来实现选择性。
3. 逻辑判断：继电保护通过对测量得到的电流、电压信号进行逻辑判断，确定电力系统是否存在故障或异常情况。
常见的判断逻辑包括过流保护、距离保护、差动保护等。
例如，过流保护会比较电流信号与设定的额定电流值，当电流超过额定值时，保护动作，切断故障电路。
4. 装置操作：当继电保护判断存在故障时，它会采取相应的操作来保护电力系统。
常见的操作包括触发离合器、断路器等开
关设备，以切断故障电路。
此外，继电保护还可以向监控系统发送警报信号，以便及时采取措施修复故障。
继电保护基本原理的核心是通过测量和判断电路参数，实现对电力系统故障的快速、准确保护。
它在电力系统中起着重要的作用，可以有效地防止故障扩大、保护设备的安全运行。
电力系统继电保护原理及动作解析
电力系统继电保护原理及动作解析电力系统是现代工业生产和人们生活中不可或缺的基础设施之一。
而继电保护作为电力系统中的重要组成部分，起着检测和保护电力设备的作用。
本文将从继电保护的原理和动作解析两个方面进行阐述，以便读者更好地理解和掌握这一关键技术。
一、继电保护的原理继电保护的原理是基于电力系统中的电流、电压等物理量的变化来实现的。
当电力设备发生故障或异常时，电流、电压等物理量会发生变化，继电保护系统通过对这些变化进行监测和判断，及时采取相应的保护措施，以防止故障进一步扩大，保护电力设备的安全运行。
二、继电保护的动作解析继电保护的动作解析是指继电保护系统对电力系统中的故障或异常进行检测和判断，并根据判断结果采取相应的保护动作。
继电保护的动作解析可以分为两个阶段：故障检测和动作执行。
1. 故障检测：继电保护系统通过监测电力系统中的电流、电压等物理量的变化，检测是否存在故障或异常。
当监测到电流、电压等物理量超过设定的阈值或与设定的规律不符时，继电保护系统就会判断存在故障或异常。
2. 动作执行：一旦继电保护系统检测到故障或异常，就会执行相应的保护动作。
这些保护动作可以是切断电路、投入备用电源、改变电力系统的运行方式等。
通过执行这些保护动作，继电保护系统能够防止故障扩大，保护电力设备的安全运行。
继电保护的动作解析是一个复杂的过程，需要继电保护设备具备高度的灵敏性和可靠性。
同时，继电保护的动作解析还需要考虑电力系统的稳定性和可靠性等因素，以确保继电保护系统的正确运行。
继电保护的原理和动作解析是电力系统中非常重要的技术。
它通过对电流、电压等物理量的监测和判断，及时采取保护措施，保护电力设备的安全运行。
继电保护的动作解析是一个复杂而关键的过程，需要继电保护设备具备高度的可靠性和灵敏性。
只有通过科学合理的继电保护原理和动作解析，才能确保电力系统的安全稳定运行。
继电保护的动作原理
继电保护的动作原理继电保护是电力系统中非常重要的一部分，它的作用是在电力系统发生故障时及时切断故障电路，保护电力系统的安全运行。
那么继电保护的动作原理是什么呢？本文将从以下几个方面进行阐述。
一、继电保护的作用正如前文所述，继电保护的作用是及时切断故障电路，保护电力系统的安全运行。
在电力系统运行过程中，由于各种原因会产生各种故障，如短路、地故障等，这些故障如果不得到及时处理，会给电力系统带来严重后果，如电力设备的损坏、人身伤亡等。
继电保护的作用就是及时检测故障并进行处理。
二、继电保护的动作原理继电保护的动作原理可以分成三个部分：检测、判断和动作。
1. 检测继电保护系统通过安装在电力系统中的传感器检测电力系统的电流、电压等参数。
这些传感器可以是电流互感器、电压互感器、压力传感器等。
当电力系统中发生短路、断路等故障时，电流、电压等参数就会出现异常，并被传感器检测到。
2. 判断继电保护系统通过对检测到的电流、电压等参数进行判断，确定故障的类型和位置。
判断故障类型有欠压保护、过电流保护、过电压保护等。
通过判断故障位置可以确定故障的故障母线、故障支路等。
3. 动作继电保护系统根据故障类型和位置的判断结果，向电力系统中的断路器发出动作信号。
断路器接收到动作信号后，切断故障电路，保护电力系统的安全运行。
三、继电保护的分类根据继电保护系统的作用对象不同，可以将继电保护分成主保护和备用保护。
主保护负责检测和保护系统的主要元件，如主变压器、主电缆等，备用保护一般是作为主保护的补充措施，负责对主保护失效或故障时进行保护。
总之，继电保护的动作原理可以分成检测、判断和动作三个部分。
通过检测电力系统中的电流、电压等参数，判断故障类型和位置，向断路器发出动作信号，最终切断故障电路，保护电力系统的安全运行。
在实际应用中，根据保护对象的不同可以有不同的分类方式，如主保护和备用保护。
继电保护的基本原理
继电保护的基本原理
继电保护的基本原理
继电保护是一种防止电气设备损坏、避免操作者人身伤亡和电气设备事故发生的技术手段，它将电力系统的安全运行和正常运行与扰动、紊乱、发生故障和熔断的现象相区分开来，它主要通过发出警告或采取必要的行动来防止电气设备的损坏和事故的发生。
继电保护的基本原理是根据电气设备的运行条件，设置相应的继电器及其他装置，以便在危险状态发生时迅速切断电路，以保护设备免受损坏，并将事故限制在最小范围内。
继电保护从发出警告的意义上分为警告继电保护和限制继电保护两大类：
（1）警告继电保护是一种警示和报警功能，当受保护的设备出现运行指标超出规定范围时，及时发出警告信号通知操作人员，以防范可能发生的事故。
（2）限制继电保护是一种技术防范功能，当受保护设备出现故障时，继电器能够迅速响应，自动断开设备的主回路，以阻止事故的发生。
最后，继电保护的最终目的是确保电力系统的安全运行，保证其有效运行和可靠运行。
- 1 -。
继电保护的工作原理
继电保护的工作原理
继电保护的工作原理是通过监测电气设备或电路参数的变化，当出现异常情况时，通过继电器的动作来切断或改变电路的工作状态，以保护电气设备和电路的安全运行。
继电保护主要有以下几个步骤：
1. 检测：继电保护系统会监测电气设备或电路的电压、电流、频率、温度等关键参数。
可以通过传感器、电流互感器、电压互感器等设备来获取这些参数信号。
2. 比较：继电保护系统将实际测量的参数值与设定的保护值进行比较。
当参数值超过或低于设定的门槛值时，即认为出现了异常情况。
3. 判定：一旦检测到异常情况，继电保护系统会根据设定的保护逻辑进行判定，确定是否需要采取保护措施。
这些保护逻辑可以由逻辑电路、微处理器或其他专用电子器件实现。
4. 动作：当继电保护系统判定需要采取保护措施时，会触发相应的继电器动作。
继电器是一种电磁吸合开关，当继电器动作时，会切断或改变电路的工作状态，以避免损坏设备和电路。
5. 反馈：继电保护系统通常会提供反馈信号，通知操作人员保护系统的状态和保护动作是否已经完成。
操作人员可以根据反馈信息来进行故障诊断和维护操作。
总的来说，继电保护通过监测、比较、判定、动作和反馈等步骤，实现对电气设备和电路的保护，以确保其安全可靠运行。
继电保护的原理及应用动画
继电保护的原理及应用动画一、继电保护的基本原理继电保护是电力系统运行中非常重要的一部分，它能够对电力系统中的故障进行检测、定位并采取相应的措施，以保证电力系统的安全运行。
继电保护的基本原理如下：1.故障检测：继电器通过检测电力系统中各个部分的电流、电压等参数，判断是否存在故障。
一般来说，当电流或电压超过设定的安全阈值时，会触发继电保护系统。
2.故障定位：一旦检测到故障，继电保护系统需要准确地定位故障的位置，以便快速采取措施。
这一步通常是通过测量电流和电压在电力系统中的传输时间来实现的。
3.故障隔离：确定故障位置后，继电保护系统会将故障部分与正常部分隔离，以避免故障扩大影响整个电力系统的安全运行。
4.保护控制：一旦故障隔离完成，继电保护系统会通过控制开关等装置，对故障部分进行控制操作，使故障得到修复或绕过。
二、继电保护的应用动画以下是继电保护的原理及应用动画演示，通过动画的方式直观地展示继电保护系统的运行过程。
1.故障检测阶段在这个动画中，可以看到继电保护系统实时监测电力系统中的电流和电压参数。
当电流或电压超过设定的安全阈值时，动画中的继电保护系统会触发报警并标出发生故障的位置。
2.故障定位阶段一旦发生故障，动画中的继电保护系统会测量电流和电压在电力系统中的传输时间。
通过计算传输时间，系统可以精确地定位故障的位置，并在动画中以箭头的形式标出。
3.故障隔离阶段故障定位完成后，动画中的继电保护系统会自动控制开关等装置，将故障部分与正常部分进行隔离。
在动画中，可以看到原先连接故障部分的线路被隔离开，并且继电保护系统会给出相应的提示。
4.保护控制阶段经过故障隔离操作后，动画中的继电保护系统会进一步进行保护控制。
例如，如果故障是因为某个设备损坏，系统可以关闭该设备并启用备用设备，以确保电力系统的正常运行。
通过这些动画，人们可以直观地了解继电保护的原理和应用过程，更好地理解电力系统的安全运行机制。
三、总结继电保护是电力系统中不可或缺的一部分，它可以通过检测、定位、隔离和控制的方式，保证电力系统的安全运行。
继电保护的基本原理和继电保护装置的组成
继电保护的基本原理和继电保护装置的组成继电保护是电力系统中重要的安全保障措施之一，用于保护电力设备和电力系统免受故障和过电流的损害。
本文将介绍继电保护的基本原理以及继电保护装置的组成。
一、继电保护的基本原理继电保护的基本原理是依靠电力系统中的电流、电压等参数的异常变化来判断设备是否发生故障，并对故障设备进行隔离和保护。
其基本原理包括故障检测、信号传输、故障判断和动作执行等环节。
1. 故障检测：继电保护装置通过检测电力系统中的电流、电压等参数，以确定是否存在设备异常。
常见的故障包括过电流、过电压、短路、接地故障等。
2. 信号传输：一旦检测到异常信号，继电保护装置会将信号传输给中央控制室或操作人员，以便进一步判断和采取相应的措施。
3. 故障判断：中央控制室或操作人员会根据接收到的异常信号进行故障判断，通过比对设备的工作状态和理论模型，确定具体的故障类型和位置。
4. 动作执行：一旦故障类型和位置确定，继电保护装置将发送信号给断路器或其他隔离设备，使其迅速切断故障电路，并保护其他设备免受影响。
二、继电保护装置的组成继电保护装置是实现继电保护原理的关键设备，其主要组成包括输入电路、测量元件、比较元件、判别元件和动作元件。
1. 输入电路：输入电路是继电保护装置的基础，充当了信息采集的作用。
输入电路包括电流互感器、电压互感器等，用于采集电力系统中的电流、电压等参数，并将信号传递给后续的测量元件。
2. 测量元件：测量元件是用来对输入电路中采集的信号进行精确的测量和转换。
常见的测量元件包括电流变压器、电压变压器等，能够将采集到的电流、电压等参数转换为标准的模拟量或数字量信号。
3. 比较元件：比较元件用于将测量得到的参数与事先设定的保护参数进行比较。
当测量参数超过或低于设定的保护参数范围时，比较元件会发出警报信号，通知判别元件进行下一步判断。
4. 判别元件：判别元件负责对比较元件发出的信号进行进一步的判断和分析，以确定是否存在故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
继电保护原理继电保护原理FAQ 1、什么是继电保护和安全自动装置,各有什么作用,答:继电保护装置是指反应电力系统电气元件故障或不正常运行状态，并动作于断路器跳闸或发出信号的自动装置，是用于保护电力元件的成套硬件设备，任何电力元件不得在无继电保护的状态下运行;电力系统安全自动装置是用于保护电力系统的，用于快速恢复电力系统的完整性，防止发生和中止已开始发生的足以引起系统大面积停电的重大系统事故，如失去系统稳定、电压崩溃或频率崩溃等。
2、电力系统对继电保护的基本要求是什么,答:“四性”要求:选择性、快速性、灵敏性、可靠性。
其中，选择性是指故障时仅切除故障元件，尽量减少停电范围;快速性又称速动性，是指保护动作时间要尽可能短，能够快速切除故障;灵敏性是衡量保护动作灵敏程度的能力，通常用灵敏度(灵敏系数)来表示;可靠性是指保护范围内故障不拒动，保护范围外故障不误动，其中不误动的可靠性称为“安全性”(security)，不拒动的可靠性称为“可信赖性”(reliability)。
3、灵敏度过高或过低会产生什么问题,答:灵敏度过高说明保护动作越灵敏，越能可靠反应要求动作的故障或异常状态，但是在不该动作的时候容易产生误动，与选择性矛盾。
灵敏度过低或不满足要求，则在最不利于保护动作的运行方式下，保护会拒动。
4、继电器一般怎样分类,答:继电器按其在继电保护中的作用，可分为测量继电器和辅助继电器。
其中，测量继电器能直接反应被保护元件的电气量变化，按所反应电气量的不同，又可分为:电流继电器、电压继电器、功率方向继电器、阻抗继电器、差动继电器等。
辅助继电器用于辅助实现保护功能，按其作用的不同，分为中间继电器、时间继电器以及信号继电器等。
5、什么是主保护、后备保护,答:主保护是指满足系统稳定和设备安全要求，能以最快速度有选择性地切除被保护故障设备的保护;后备保护是主保护或断路器拒动时，用来切除故障的保护，又可分为近后备保护和远后备保护。
近后备保护是当主保护拒动时，由本电力设备的另外一套保护来实现后备的保护，这种后备作用是在主保护安装处本地实现;远后备保护是主保护或断路器拒动时，由相邻电力设备的保护来实现后备保护，是在远处实现。
三段式相间短路电流保护的特点是什么, 6、答:三段式相间短路电流保护的?、?段作本线路的主保护，其中?段只能保护本线路的一部分，一般用最小保护范围来衡量其灵敏性;?段保护余下的部分，其保护范围必然要伸到下一级线路;?段作为本线路的近后备保护和下一级线路的远后备保护。
三段式电流保护的定值有这样的特点:?段定值>?段定值>?段定值。
7、什么是系统最大运行方式、最小运行方式,答:对每一套保护装置而言，流过保护装置短路电流最大的系统运行方式称为系统最大运行方式，计算保护定值时，一般按最大运行方式。
而短路电流最小的方式称为最小运行方式，校验灵敏度时，一般按系统最小运行方式。
8、电流速断保护为什么不能保护本线路全长,答:由于下一级线路出口处短路时的流过保护装置的故障电流与本线路末端短路时的电流数值较接近，为保证选择性，电流速断保护要按躲下级线路出口处短路整定，因此不能保护本线全长。
否则，下一级线路出口处短路时保护可能误动。
9、为保证电网保护的选择性，上、下级电网保护之间逐级配合应满足什么要求,答:上、下级(包括同级和上一级以及下一级电网)保护之间的整定，应遵循逐级配合原则，满足选择性的要求，即当下一级元件故障时，故障元件的保护整定值必须在灵敏度和动作时间上均与上一级元件的保护定值配合，以保证故障时保护动作具有选择性。
10、系统最长振荡周期一般按多少考虑,答:除了预定解列点外，不允许保护装置在系统振荡时误动跳闸。
若无本电网的具体数据，除大区系统的弱联系联络线外，系统最长振荡周期可按1.5s考虑。
11、 <![endif]> 继电保护整定计算以什么运行方式作为依据, 答:继电保护整定计算应以常见方式为依据。
所谓常见方式是指正常运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修方式。
对于特殊运行方式，可按运行规程或依据实际情况处理。
12、方向性电流保护为什么有死区,死区由何决定,答:当靠近保护安装处附近三相短路时，母线电压接近0，方向元件不动作，方向电流保护拒动，出现电压死区。
死区大小由方向元件的最小动作电压以及被侧系统阻抗决定。
13、什么是限时电流速断保护,它与相邻的下一级线路电流保护如何配合, 答:以一定时限快速切除全线范围内短路故障的电流保护称为限时电流速断保护，它与下一级线路电流速断保护在定值上和时限上均要配合，若灵敏度不满足要求，则要与下一级线路限时电流速断保护配合。
14、什么是零序保护,大电流接地系统为什么要单独装设零序保护, 答:大电流接地系统发生接地故障后，会出现零序电流、零序电压和零序功率，利用这些电气量构成的保护接地短路的继电保护装置称为零序保护。
三相星形接线的相电流保护虽然也能保护接地短路故障，但其灵敏度较低，保护时限较长。
采用零序保护就能克服此不足。
所以大电流接地系统要单独装设零序保护。
15、大电流接地系统中，为什么有时要加装方向继电器组成零序电流方向保护,答:大电流接地系统中，如果保护被侧反方向故障时零序保护会误动，则必须加装零序方向元件，保证零序保护动作具有选择性和降低定值，提高灵敏度。
16、零序功率方向元件是否存在死区,为什么,答:零序功率方向元件无电压死区，因为故障点零序电压最高，短路点越靠近保护安装处，母线零序电压越大。
17、零序电流保护由哪几部分组成,答:零序电流保护主要由零序电流过滤器、电流继电器和零序功率方向继电器组成。
18、零序电流分支系数的选择要考虑哪些情况,答:零序电流分支系数的选择，要通过各种运行方式和线路对侧断路器跳闸前或跳闸后等各种情况比较，选择最大值。
精确计算时，故障点应选在被配合段保护的保护范围末端时的分支系数。
简化计算时，故障点可选在相邻线路末端母线。
若被配合的相邻线路是与本线路有较大零序互感的平行线路，应考虑相邻线路故障，在一侧断路器先断开时的保护配合关系。
19、什么是距离保护,答:距离保护是通过测量故障点到保护安装处的故障距离或阻抗构成的保护装置，阻抗继电器是距离保护的核心元件。
距离保护分为相间距离和接地距离保护，分别反应相间短路和接地短路故障。
20、三段式距离保护的特点是什么,答:三段式距离保护的?、?段作本线路的主保护，带方向性，其中?段保护本线路的80%~85%，?段保护余下的15%~20%，并作为相邻母线的后备保护;?段带方向或不带方向，作为本线路的近后备保护和下一级线路的远后备保护。
三段式距离保护的定值有这样的特点:?段定值<?段定值<?段定值。
21、 <![endif]> 距离保护装置一般由哪几部分组成,答:距离保护装置一般5个组成部分:(1)测量部分，用于测量故障距离和判别短路故障方向;(2)启动部分，用来判别系统是否处于故障状态，当故障发生时，瞬时启动保护装置;(3)振荡闭锁部分，用于系统振荡时闭锁保护，防止保护误动;(4)二次电压回路断线失压闭锁部分，用于防止电压互感器二次回路断线失压时，由于阻抗元件动作而引起保护误动;(5)逻辑部分，用于实现保护装置应具有的性能和建立保护各段的时限。
22、解释测量阻抗、整定阻抗和动作阻抗的含义答:阻抗元件的测量阻抗是加入到阻抗继电器的测量电压、电流的比值，正常运行时，测量阻抗等于被保护线路的负荷阻抗;整定阻抗是通过按照整定计算规程，离线计算得到的阻抗值，其阻抗角等于被保护线路的阻抗角，当测量阻抗小于或等于整定阻抗时，阻抗元件动作;动作阻抗，又称起动阻抗，是指能使阻抗元件动作的最大测量阻抗，对于不同的测量阻抗角，其对应的动作阻抗是不同的。
23、什么是方向阻抗继电器的最大灵敏角,为什么要调整其最大灵敏角等于被保护线路的阻抗角,答:方向阻抗继电器的最大动作阻抗的阻抗角，称为继电器的最大灵敏角。
被保护线路金属性相间短路时，短路电流与保护安装处电压间的夹角等于线路阻抗角，即测量阻抗角等于被保护线路阻抗角。
为了使继电器工作在最灵敏(保护范围最大)的状态下，故要求继电器的最大灵敏角等于被保护线路阻抗角。
24、方向阻抗继电器为什么存在电压死区,如何消除它,答:在保护安装处正方向出口处三相短路时，由于加入方向阻抗继电器的测量电压为0，使阻抗元件无法动作，因此存电压死区。
采用记忆回路可“记住”故障前的电压，从而可消除电压死区。
25、什么是距离保护的“暂态超越”现象,如何防止,答:系统故障后，在系统一次侧以及电流、电压互感器的二次侧，都要出现一个过渡过程，主要特点是出现非周期分量的电流、电压以及谐波分量，最严重的后果是使继电器出现“超范围”动作，即在保护范围外故障时，保护误动，此现象称为“暂态超越”。
采用滤波或正、负半周比相与门输出的方式可防止发生“超范围”动作。
26、简述距离?、?、?段保护的整定原则。
答:距离?段:整定阻抗应躲过本线路对端母线短路时的测量阻抗，一般按本线阻抗的80%~85%整定，时限为0s; 距离?段:与下一级线路距离?段配合，同时要躲过相邻变压器末端短路时的测量阻抗，两者取小者，若不满足灵敏度要求，则与下一级线路距离?段。
距离?段:按躲过线路正常运行时的最小负荷阻抗整定，与下一级线路距离?段配合，两者取小者。
时限按阶梯时限原则。
27、电力系统振荡对距离保护有什么影响,答:阻抗继电器动作特性在复平面上沿OO'方向所占面积越大，则受振荡影响越大;振荡中心在保护范围内，则保护受影响会误动，而且越靠近振荡中心，影响就越大;振荡中心在保护范围外或保护范围的反方向，则不受影响;若保护动作时限大于系统振荡周期，则不受系统振荡影响。
28、过渡电阻对距离保护的影响是什么,答:短路点过渡电阻使得阻抗继电器的测量阻抗不能准确反应故障距离，由于短路点过渡电阻的影响，会使距离保护保护范围缩短或加大，即保护范围内故障时，保护可能拒动(实际的保护范围被缩短了)，而保护范围外故障时，保护则可能误动(超范围无选择性动作)。
29、系统振荡与故障时三段式阻抗继电器的动作有何不同,答:对于三段式距离保护，当系统振荡且振荡中心位于保护范围内时，阻抗元件的启动顺序是?段,?段,?段依次起动,而本线路上I段保护范围内故障时，阻抗元件的启动顺序是?、?、?段同时起动。
30、纵联保护在电网中的重要作用是什么,答:由于纵联在电网中可实现全线速动，因此它可保证系统并列运行的稳定性和提高输送功率，缩小故障造成的损坏程度、改善与后备保护的配合性能。
31、<![endif]> 纵联保护的信号有哪几种,答:有以下三种:(1)闭锁信号。
