干式变压器安装作业指导书通用范本
干式变压器安装作业指导书
干式变压器安装作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII目录一、工程概况 0二、适用范围及主要工程量 0三、编制依据 0四、电力变压器的安装 (1)1.变压器的运输： (1)2.变压器开箱检查： (2)3.变压器的吊装 (2)4.变压器的就位安装 (2)5.变压器的接地 (3)五、安全技术措施 (3)六、文明施工措施 (3)一、工程概况高压厂用电电压：10kV。
10kV厂用母线采用单母线接线形式。
高压电动机、低压工作变和备用变、气化变接自10kV厂用母线，另设置一回10kV保安电源，10kV厂用母线与保安电源间设置备自投装置。
低压厂用电源采用0.4/0.23kV动力、照明合用供电的三相四线制系统，设一台10.5/0.4kV 低压厂用工作变为全厂低压母线负荷供电，另设一台备用变压器提供备用电源，变压器间设低压备自投装置，可以手动/自动切换。
二、适用范围及主要工程量1、本指导书适用于高邮市林源科技开发有限公司秸秆发电扩建项目干式变压器和配电柜（箱）的安装。
2、主要工程量包括：厂用变压器1#、备用变压器0#。
三、编制依据1)浙江西子联合有限公司本工程设计图纸2)《高邮市林源科技开发有限公司秸秆发电扩建项目电气工程施工组织设计》3)《电气装置安装工程质量检验及评定规程》DL/T5161.1～5161.17-20024)《建筑电气工程施工质量验收规范》GB50303-20025)《电气装置安装工程接地装置施工及验收规范》GB50169-20066)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20107)《电气装置安装工程母线装置施工及验收规范》GB50149-20108)《电气装置安装工程电气设备交接试验标准》GB50150-20069)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-201210)《工程建设标准强制性条文(电力工程部分）》2011版四、电力变压器的安装1.变压器的运输：1)变压器在搬运时应采取防震、防潮、防止框架变形和漆面受损等措施，必要时应将怕震和易损元件拆下单独包装运输，当产品有特殊要求时，应符合产品技术文件的规定。

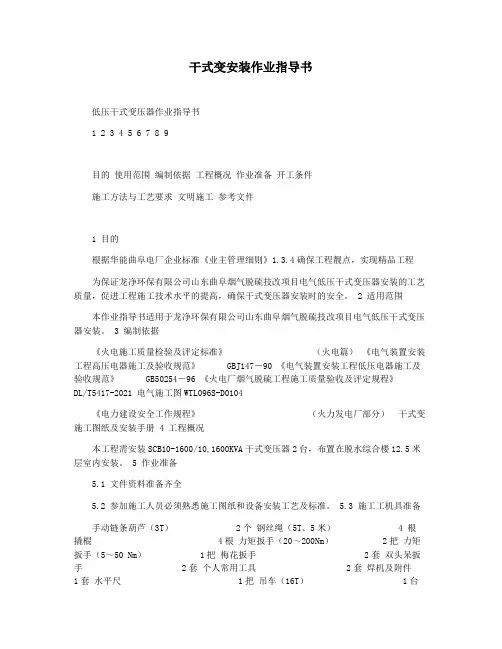

干式变安装作业指导书
干式变安装作业指导书低压干式变压器作业指导书1 2 3 4 5 6 7 8 9目的使用范围编制依据工程概况作业准备开工条件施工方法与工艺要求文明施工参考文件1 目的根据华能曲阜电厂企业标准《业主管理细则》1.3.4确保工程靓点，实现精品工程为保证龙净环保有限公司山东曲阜烟气脱硫技改项目电气低压干式变压器安装的工艺质量，促进工程施工技术水平的提高，确保干式变压器安装时的安全。
2 适用范围本作业指导书适用于龙净环保有限公司山东曲阜烟气脱硫技改项目电气低压干式变压器安装。
3 编制依据《火电施工质量检验及评定标准》（火电篇）《电气装置安装工程高压电器施工及验收规范》 GBJ147－90 《电气装置安装工程低压电器施工及验收规范》 GB50254－96 《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2021 电气施工图WTL096S-D0104《电力建设安全工作规程》（火力发电厂部分）干式变施工图纸及安装手册 4 工程概况本工程需安装SCB10-1600/10,1600KVA干式变压器2台，布置在脱水综合楼12.5米层室内安装。
5 作业准备5.1 文件资料准备齐全5.2 参加施工人员必须熟悉施工图纸和设备安装工艺及标准。
5.3 施工工机具准备手动链条葫芦（3T） 2个钢丝绳（5T、5米） 4 根撬棍 4根力矩扳手（20～200Nm） 2把力矩扳手（5～50 Nm） 1把梅花扳手 2套双头呆扳手 2套个人常用工具 2套焊机及附件1套水平尺 1把吊车（16T） 1台榔头 2把套筒扳手 2套 5.4 劳动力配备施工负责人一人技术员一人安全员一人质检员一人安装工四人起重工两人 6 开工条件6.1所有参与施工人员资质证书齐全、有效 6.2工机具、材料准备充足比经检验合格6.3设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。
6.4运输道路畅通6.5室内工程已完工，地板及地板涂料工程已结束，墙面及屋顶粉刷已结束。
变压器安装作业指导书
变压器安装作业指导书1. 危险辩识1.1项目负责人根据吊装设备重量，施工现场环境环境制订吊装方案，并安排专人负责指挥，吊装时避免交叉作业。
1.2设备焊接时清理周围易燃物，并要有防火措施，准备灭火器。
1.3设备安装时必须小心轻放，施工人员服从统一指挥。
2．变压器验收变压品到现场以后由项目负责人会同送货人员对物资进行开箱检查，检查项目按照物资验收检查表项目逐一进行，对检查中不符合项进行记录并向上级汇报。
3．物资准备验收合格的变压器、5T的千斤顶两个、5T葫芦一个、2T葫芦一个，长度1.2米1寸钢管10根、钢丝绳两组、电焊氧割各一套、60*8镀锌扁铁约30米、撬棍4根、25T吊车一部。
4．安装人员安装人员5人5．变压器就位安装5.1先根据设计要求，项目负责人到现场测量变压器的安装中心位置及布置方向，制订吊装方案，同时应充分考虑运行检修的方便。
5.2变压器的外廊与门壁间的净距应符合以下规定：a.电压10KV及以下距门不应小于1.0m，距墙不小于0.8m；b.在装有开关时，其操作方向应留有1.2m的宽度；c.电压35KV及以上的变压器距门一般不小于2m，距墙不应小于1.5m。
5.3安装在室内的变压器，宽面进时，低压侧应向外，窄面推进时，油枕侧向外。
5.4油浸变的安装，应能在带电的情况下便于检查油位，油温，瓦温，瓦斯继电器和取油样。
5.5项目负责人安排电焊工根据变压器的底座提前一天制作相应尺寸的基础，材料用不小于［16的槽钢，基础槽钢要水平安装，若是安装油浸式变压器则基础槽钢靠油枕侧高出0.5～1㎝。
基础要焊接牢固，并在基础两端用两根40接地扃铁与它焊接。
基础的摆放要考虑将来变压器的安装和位置，使基础的中心和变压器的中心正对。
5.6对于油浸式变压器，项目负责人在变压器的安装到位前应进行吊芯检查，注意当天天气必须晴好，工作程序如下：先将变压器油箱油位放到箱体以下10㎝距离，将5T葫芦固定好，保持葫芦吊钩正对变压器中心位置，拆除变压器箱体部分连接螺栓，用钢丝绳通过吊挂中心拴挂，起吊时注意变压器芯与箱体无擦挂，铁芯吊出以后用枕木垫在变压器箱体上，让铁芯落在枕木上；禁止变压器铁芯未落实检查变压器；按照变压器吊芯检查表项目进行检查（附变压器检查内容），检查完成以后按照相反顺序将变压器组装到位并注油到标准油位；5.7变压器安装时，经综合分析，若变压器绝缘已受潮，应对变压器进行干燥。
kV干式变压器安装作业指导书审批稿
k V干式变压器安装作业指导书YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】干式变压器安装作业指导书1.编制目的本作业指导书应用于10kV配电房施工作业中，干式变压器的安装及带电试验。
2.编制依据2.1《火电施工质量检验及评定标准》电气装置篇；2.2 SCB10系列干式变压器产品使用说明书；2.3《电力建设安全工作规程》；2.4本项目施工设计图纸（电气卷册）；2.5《电力建设施工及验收技术规范》3.施工内容低压脱硫变压器检查、干燥、本体安装及变压器附件的安装、带电试运行。
4.施工条件4.1人员配备：4.2应具备的条件4.2.1土建已施工完，场地清理干净，且在墙上标出地面标高。
4.2.2作业指导书已编制，并已审批通过。
4.2.3由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底，安全交底已完成。
4.2.4变压器已运抵现场。
4.2.5会同有关部门进行开箱检查验收，并作好记录。
5.施工程序及方法5.1施工程序：施工准备→基础槽钢制作及安装→变压器二次运输→变压器开箱检查→变压器就位→母线桥安装→母线连接→变压器安装后的检查。
5.2施工方法5.2.1基础型钢的制作。
5.2.2按设计规格领取＃8槽钢作基础型钢。
5.2.3将槽钢放在水平台板上用大锤校正平直，经检验直至每米不平度、不直度均小于 1.5mm。
5.2.4按设计尺寸用无齿锯下料，并用磨光机或锉刀清理锯口处毛刺，使之光滑。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直度、不平度（每米不大于1.5mm，全长不大于5mm）。
基本合格后，电焊在一起，再次复检，合格后焊牢。
5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆。
5.3基础型钢安装5.3.1联系土建清理处预埋件，同时标出室内最终地坪标高，以设计院所出变压器布置图为准，安装基础型钢。
变压器安装作业指导书
变压器安装作业指导书
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期年月日时至年月日时
**县电业局**供电所
1、范围
本指导书针对**变电所10KV**线变压器台上工作编制，仅适用该变压器台上工作。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 备品备件
4．4 车辆、工器具
4．5 材料
4．6 危险点分析
4．7 安全措施
4．8 人员作业分工
5、作业程序及作业标准5．1 开工
5．2 作业内容及标准
5．3 工作终结
6 验收记录
7、指导书执行情况评估
8、附录
注： 1、设备主要技术参数，必要时附设备简图，说明现场作业情况9、设备调试试验记录
停电作业线路系统图（标明工作地段及地线位置）
9、需要说明的其它问题。
干式变压器安装作业指导书
事务文书：________ 干式变压器安装作业指导书单位：______________________部门：______________________日期：______年_____月_____日第1 页共10 页干式变压器安装作业指导书一. 编制依据1. 《河南省鹤壁同力发电有限公司2×3MW机组脱硫工程电气专业施工图纸》（武汉凯迪电力股份有限公司）2. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-90）3. 《火电施工质量检验评定标准》（DL/T5161.8－22）4. 《电力建设安全施工管理规定》。
二. 工程概况本工程为脱硫电气专业工程的干式变压器安装部分。
由武汉凯迪电力股份有限公司负责设计，江苏连云港新电建筑安装公司负责施工。
本项工程施工范围为主控楼低压配电室的二台变压器。
三. 作业人员资格及要求：1. 参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。
2. 参加作业人员须熟悉变压器的安置位置。
需熟悉变压器安装的质量标准及验收规范。
3. 作业人员必须熟悉本专业施工图纸，必须参加本专业技术交底活动。
4. 作业负责人应有一定的变压器安装经验，明确变压器安装的施工程序，具有一定的施工组织能力。
四. 施工机具：1. 吊运机械：吊车、汽车第 2 页共 10 页2. 主要机具：电工工具、手电钻、导链、枕木、钢丝绳、滚杠、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器。
五. 施工前的准备与施工工序：1. 设备及材料要求变压器应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗电压及接线组别等技术数据，有出厂合格证及技术文件，防护罩与变压器的距离应符合标准的规定，型钢无明显锈蚀，连接螺栓应为镀锌件并配相应的平垫和弹簧垫。
2. 作业条件土建工程基本施工完毕，标高、尺寸、预埋件均符合设计要求，墙面、顶棚喷浆完毕，屋顶无漏水，门窗及玻璃安装完好，室内地面工程结束，场地清理干净，道路畅通，室内相对湿度在70%以下。
10kV干式变压器安装作业指导书
10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。
5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。
5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。
5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。
5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。
5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。
5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。
6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。
6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。
6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。
6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。
7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。
7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。
7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。
7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。
8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。
8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。
在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。
必要时可在变压器下部1/3处的锁架上用葫芦牵引。
干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。
干式变压器安装作业指导书
干式变压器安装作业指导书1．适用范围1.电压等级 10kV2.电气类别干式变压器的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ 148-1990《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》第2.10.2条的“7、9、13”的规定2 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验的表1.0.1“干式变压器的安装”的规定3 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十二章第二节干式变压器安装4 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：YY 主要作业内容Y Y Y N施工条件一次接线施工准备变压器安装附件安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。
本工序施工负责人经审批2 图纸设备更动、设计图纸。
本工序施工负责人经审批3 预算材料表含主、副材。
本工序施工负责人经审批4 施工方案施工措施、安全技术交底(项目部级)。
本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。
本工序施工负责人有效6 确认上一工序检查合格(1)变压器室内的屋顶、楼板施工完毕,不得渗漏；室内地面的基层施工完毕,混凝土基础及构架达到允许安装的强度,焊接构件的质量符合要求；预埋件应牢固及符合设计要求。
(2)变压器与门的距离不得少于 1.6m，与墙的距离不应少于0.8m；变压器之间的净距不应小于1.0m。
(3)检查变压器基础：基础的中心距离及高度的误差不应大于10mm、水平误差小于5mm。
(4)接地电阻不宜大于4Ω。
本工序施工负责人合格4．2施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员本体安装技术工人5+辅助工31 1一次接线技术工人3附件安装技术工人3+辅助工3技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。
10kV干式变压器安装作业指导书
10kV干式变压器安装作业指导书干式变压器安装作业指导书1.编制目的本作业指导书应用于10kv配电房施工作业中，干式变压器的加装及磁铁试验。
2.编制依据2.1《火电施工质量检验及测评标准》电气装置篇；2.2scb10系列干式变压器产品采用说明书；2.3《电力建设安全工作规程》；2.4本项目施工设计图纸（电气五十一卷）；2.5《电力建设施工及环评技术规范》3.施工内容扰动烟气变压器检查、潮湿、本体加装及变压器附件的加装、磁铁试运营。
4.施工条件4.1人员配备：序号123人员岗位技术员电焊工质检员人数1人1人1人序号456人员岗位安全员电气安装工人数1人7人5人4.2应当具有的条件4.2.1土建已施工完，场地清理干净，且在墙上标出地面标高。
4.2.2作业指导书已编制，并已审批通过。
4.2.3由技术人员非政府施工人员熟识施工图纸和技术资料，并展开技术交底，恩全交底已完成。
4.2.4变压器已运抵现场。
4.2.5会同有关部门展开开箱检查环评，并做好记录。
5.施工程序及方法5.1施工程序：施工准备工作→基础槽钢制作及加装→变压器二次运输→变压器开箱检查→变压器准备就绪→母线桥加装→母线相连接→变压器加装后的检查。
5.2施工方法5.2.1基础型钢的制作。
5.2.2按设计规格领取＃8槽钢作基础型钢。
5.2.3将槽钢放到水平台板上以大锤校正弯曲，经检验直到每米不平度、不直高度均小于1.5mm。
5.2.4按设计尺寸用无齿锯下可望，用磨光机或锉刀清扫锯口处毛刺，并使之扁平。
5.2.5拼装型钢框架，用钢卷尺检测型钢框架对角线误差不小于5mm，用水平仪检测型钢不直高度、不平度（每米不大于1.5mm，全长不大于5mm）。
基本合格后，电焊在一起，再次送检，合格后焊牢。
5.2.6用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相似的面漆。
5.3基础型钢安装5.3.1联系土建清扫处预埋件，同时标示出室内最终地坪标高，以设计院所出来变压器布置图为准，安装基础型钢。
干式变压器安装使用手册 安装使用说明书
目录1. 适用范围 22. 使用条件 23. 产品装卸 24. 产品运输 35. 检查验收 36. 仓储保管 37. 产品安装 38. 运行前的检查 49. 运行前的试验 410. 变压器投入运行 511. 变压器的维护 612. 安全注意事项 61.适用范围本说明书适用于我厂生产的额定容量20000kVA及以下，电压等级35kV 及以下的无载和有载调压环氧树脂浇注薄绝缘干式电力变压器的装卸、运输、仓储保管、安装、使用及维护。
2.使用条件2.1环境温度不高于40°C，海拔不超过1000m，若环境温度高于40°C或海拔超过1000m时，应按GB6450的有关规定作适当的定额调整。
2.2保护等级有IP00、IP20、IP23等型式。
2.3冷却方式有空气自冷(AN)和强迫风冷(AF)两种。
对自然空冷(AN)和强迫风冷(AF)的变压器，均需保证变压器具有良好的通风能力。
当变压器安装在地下室或其它通风能力较差的环境时，须增设散热通风装置，通风量按每1kW损耗(Po+Pk)需(2~4)m3/min风量选取。
3.产品装卸3.1装卸设备可采用起重机,汽车吊或叉车等起吊设备。
3.2装卸时应严格按照国家有关装卸规程。
3.3主体包装箱四角下方(滑木倒角处附近)喷有“由此起吊”标志符号。
起吊时，应在包装箱的四下角垫木处挂钢丝绳，如图一；如没有包装箱或变压器从包装箱吊出时，应同时使用器身上的所有吊板起吊，起吊钢丝绳之间的夹角不得大于60°，如图二。
3.4主体包装箱箱面喷有重心标志符号，如重心明显偏离中心位置，起吊时，应调整钢丝绳的长短使吊钩正对箱体重心。
3.5产品装卸过程中，应小心轻放。
4.产品运输4.1产品可用火车、轮船、汽车和飞机等交通工具进行运输，装运产品的火车车箱、轮船船舱和汽车车箱需保持清洁，无污染物。
4.2产品装车情况必须符合运输规程中的要求，并将产品安放牢固，在运输过程中不允许有摇晃碰撞和移动的现象。
干式变压器安装作业指导书
干式变压器安装作业指导书1. 引言干式变压器是一种用于变压和传输电能的设备，能够将输入的电压变换为所需输出电压。
在进行干式变压器的安装作业前，必须确保遵循相关的安全操作规程和操作流程。
本指导书将为您提供干式变压器的安装作业指导，以确保安装过程的安全性和质量。
2. 前期准备在进行干式变压器的安装作业前，需要进行一些前期准备工作，包括但不限于：- 确定变压器的安装位置：选择一个干燥、通风良好、无腐蚀性气体和灰尘的区域作为变压器的安装位置。
- 安装基础的准备：确保变压器安装基础的水平度和稳固性，以防止变压器在运行过程中产生震动和噪音。
- 安全措施的准备：确保工作场所的安全，包括提供合适的防护设备和消防设备，以及遵循相关的安全操作规程和标准。
3. 安装步骤根据具体的安装情况和要求，以下为干式变压器的一般安装步骤：3.1 准备工作- 检查变压器的外观和内部结构是否完好，是否存在损坏和缺陷。
- 清理变压器周围的工作区域，确保无杂物和障碍物。
- 确保所需的工具和设备齐全，并进行必要的检查和测试。
3.2 安装变压器- 使用合适的吊装设备将变压器吊装到安装基础上，确保吊装设备牢固和稳定。
- 在变压器的底座部分进行水平度的检验和调整，确保变压器的水平度达到要求。
- 进行冷却系统和控制系统的连接，确保冷却系统和控制系统的连接正确且牢固。
3.3 接线和绝缘测试- 进行干式变压器的接线工作，确保各项接线正确、牢固且绝缘良好。
- 进行绝缘测试，以确保干式变压器的绝缘性能符合要求。
- 进行电气连接测试，以验证干式变压器的电气性能和安全性能。
3.4 调试和保护装置设置- 对干式变压器进行初次调试，包括检查冷却系统、控制系统和绝缘系统的运行情况。
- 设置干式变压器的保护装置，确保在电压异常、过载和短路等故障情况下能够及时切断电源。
3.5 清洁和验收- 对安装好的干式变压器进行清洁和检查，确保外部和内部无杂物和污物。
- 进行干式变压器的验收测试，包括电气参数、保护装置和绝缘性能等方面的检测和测试。
变压器安装作业指导书
变压器安装作业指导书1适用范围、特点本作业指导书只适用于地铁变电所生产的干式变压器安装。
地铁变电所施工场所狭窄，设备紧凑，所以一般都采用干式变压器。
该项工作在变压器运输到变电设备房后进行，由设备安装组完成此项工作,在设备供方专业人员的督导下进行。
供货商：变压器分为两类：整流变压器和配电变压器。
2适用标准、规范及工艺要求2.1施工技术标准2.2工艺要求2.2.1变压器电气的型号、规格应符合设计要求，器身完整、清洁、无异常、油漆无脱落、铁芯无锈蚀，铭牌齐全，相色标志正确。
2.2.2变压器应与基础预埋件固定牢固可靠。
2.2.3变压器外壳和器身应可靠接地。
2.2.4变压器电气试验必须合格。
2.2.5整流变压器室网栅安装的位置及高度符合设计要求，网栅的便门开闭灵活，并具有防止误入带电区域的闭锁装置，便门用软铜线与立柱连接。
网栅支柱的埋设垂直牢固，高度一致，同一直线上的支柱在同一平面内。
网栅平整，网栅与边框、网栅的整体结构焊接牢固，网孔<40mm,且无外露尖角及毛刺，防腐层完好，接地可靠。
3资源配置3.1劳动组织：见下表。
3.2工机具：见下表。
4施工方法4.1施工工艺流程图4.1.1整流变压器安装施工工艺流程图如下：4.1.2配电变压器安装施工工艺流程图如下：⑴检查变压器外观有无损伤、连接是否松动、绝缘层是否损伤等，作好记录。
⑵就位：将整流变平移至预埋件上，用螺栓连接好，并对水平度和垂直度进行调整。
⑶根据施工图安装变压器的附件（即温控箱）。
⑷原次边电缆支架安装：高压侧有两种方式，上进线和下进线，低压侧只有下进线一种方式，具体采用哪种方式，根据施工图进行安装。
⑸网栅安装：根据施工图测量网栅的安装位置，然后进行安装。
⑹设备接地：变压器本体通过1×70mm2裸铜绞线与基础预埋件连接两处。
网栅的接地和温控器的接地待接地装置安装后接在接地线上。
⑺对整流变压器安装进行自检后，技术人员填写设备安装技术记录。
变压器安装作业指导书
1 目的和合用范围1.1 本作业指导书规范变压器安装的全过程，规定变压器安装全过程的要求和质量标准。
1.2 本作业指导书合用于变电所、分区所、配电所等变压器安装施工 2 施工步骤2.1 主变就位 a 、劳动组织表 1b 、工机具表 2c 、材料序号 1 2 3 4 5表 3名 称 规 格 单位 数量 备 注 钢丝绳套 ф20 L=500 根 2 钢丝绳套 ф20 L=2000 根 2 线卡子 ф20 个 10枕木 根 50 搭枕木垛 枕木 12×200 kg 20 搭枕木垛续表 3d 、工序流程图序号 名 称 规 格 单位 数量 备 注 6圆钢 ф20 L=400根 20 7 黄油 kg 5 8棉纱kg2序号 名 称 规 格 单位 数量 备 注1公路拖车 80— 100t 辆 12 倒链 10t 台3 其中备用 1 台 3 油压千斤顶 30—50t 台 3 其中备用 1 台4 钢轨 50kg/m L=6m 根 2 滑轨5 钢轨 43kg/m L=5m 根 2 滑轨6 定位杆 ф24 L=5m根 2 套扣带双螺母7 推土机台 1 8 撬棍 L=1500 根 4 9 大锤4kg把1序号 项 目 单位 数量 备 注 1总指挥 人 1 负责滑行就位的指挥工作 2 副指挥 人 1 配合总指挥工作3 技术负责人 人 1 确保滑行就位满足技术规定4 监护 人 1 监护设备运输及人身的安全 5起重人12 主变压器的项升、运搬、就位就位准备安装倒链主变压器对位牵引滑行器身顶升主变压器对位穿入滑轨位置调整1 主变压器自锚滑行就位工序流程图e、操作要领(1)就位准备①用推土机挨着基础边缘推一土沟，深度等于拖车台面高度(从基础平面算起)，宽度为3m。
②沿拖车入所径路检查道路状况，并修整压实。
(2)主变对位①引导拖车进入土沟，车帮贴近基础的侧面。
②当主变压器中心对准基础中心时，停车下闸，车轮用三角木掣掩。
③当主变压器距基础位置较远，且受外部条件不能再挨近基础时，应该在拖车与基础之间的空挡处搭设道木平台，确保主变压器的平稳运输。
变压器安装作业指导书
变压器安装作业指导书一、引言本文档旨在提供变压器安装作业的详细指导，确保安装过程顺利进行并符合相关标准和要求。
本指导书适用于各类变压器的安装作业，包括但不限于配电变压器、电力变压器等。
二、安装前准备1. 安全措施在进行变压器安装作业前，必须确保所有参与人员已经接受相关安全培训，并且了解并遵守相关安全规定。
确保工作场所的安全，包括清理杂物、防止滑倒等。
2. 工具和设备准备所需的工具和设备，包括但不限于吊车、起重机、扳手、螺丝刀、电缆等。
确保这些工具和设备的完好性和可靠性，以确保安装过程的顺利进行。
3. 安装场地准备选择合适的安装场地，确保场地平整、干燥，并且具备足够的空间容纳变压器和相关设备。
同时，确保场地的通风良好，以便于变压器正常散热。
4. 安装计划制定详细的安装计划，包括安装顺序、时间安排、人员分工等。
确保安装过程的有序进行，并及时应对可能出现的问题。
三、安装步骤1. 安装基础根据变压器的尺寸和重量，设计并建造合适的基础。
确保基础牢固稳定，并符合相关标准和要求。
2. 安装变压器使用合适的起重设备将变压器安装到基础上。
确保变压器的安装位置正确，并且与周围设备和电缆的连接良好。
3. 连接电缆根据变压器的额定电压和电流，选择合适的电缆，并进行正确连接。
确保电缆的绝缘性能良好，避免出现漏电等安全隐患。
4. 连接接地线将变压器的接地线与接地系统连接。
确保接地线的连接牢固，并符合相关标准和要求。
5. 安装附件根据需要，安装变压器的附件，如温度控制装置、防雷装置等。
确保附件的安装正确，并与变压器的其他部件连接良好。
6. 调试测试完成变压器的安装后，进行必要的调试测试。
包括但不限于检查电压、电流、温度等参数是否正常，确保变压器的正常运行。
四、安全注意事项1. 严格遵守相关安全规定和操作规程，确保工作人员的人身安全。
2. 在进行起重作业时，确保起重设备的安全可靠，并遵守相关操作规程。
3. 在进行电缆连接时，确保电缆的绝缘性能良好，避免漏电等安全隐患。
杆上变压器安装作业指导书
杆上变压器安装作业指导1.目的保证杆上变压器安装满足运行条件，符合质量要求。
2.适用范围适用于315kV及以下变压器的杆上安装。
3.引用标准《电业安全工作规程》（电力线路部分）DL409- 91《电气装置安装工程35kV及以下架空线路施工及验收规范》GBJ50173- 92 《架空配电线路设计技术规程及条文说明》SDJ206- 874.作业工具汽吊车辆、3T手拉链条葫芦、①25钢丝套、①13钢丝套、5T卸扣、2T卸扣、麻绳等。
5.作业过程及要求5.1质量安全要求5.1.1不发生人员受伤事件。
5.1.2不发生由于操作不当等人为原因而造成变压器的损坏。
5.1.3变压器水平倾斜不大于台架根开的1/100。
5.1.4 一、二次引线排列整齐、绑扎牢固。
5.1.5油枕、油位正常，外壳干净，接地可靠，接地电阻值附合规定，呼吸孔道通畅。
5.1.6压器安装后离地高度不得低于3米。
5.1.7各螺栓紧固，接触良好。
5.2作业流程杆上变压器安装流程图JTQQQWQJW 危险点J :检查点Q:确认点5.3准备作业531接受工作任务、准备、检查施工的工器具是否完备合格；填写工作票和施工作业5.3.2领料，查收合格证、试验资料，填写进货检验记录。
533进入工作现场，工作负责人检查、核对现场措施与工作票、作业票是否相符合（不完备应补充安全措施），检查、核对无误后办理工作手续。
5.3.3工作负责人召集全体人员进行“二交一查”a宣读工作票和作业票，交待工作任务、工作地段、停电地段、带电部分、危险点及预防措施和人员分工等。
b检查全体作业人员是否戴好安全帽，人员应规范着装（穿长袖棉质衣服、穿软底绝缘鞋、戴手套）。
c检查登高工器具和个人工器具。
d民工应进行安全教育，签订《地面作业临时民工安全教育协议书》、《嘉兴电力局民工现场安全教育卡（线路）》。
e施工人员分别在施工作业票上签字。
5.4作业过程5.4.1配变平台安装541.1杆上人员分别登上两侧配变杆，系上保险带，5.4.1.2在距地面3米处用绳索吊起抱箍，安装抱箍。
干式变压器盘安装作业指导书1
首钢京唐钢铁联合有限公司2×300MW电站工程作业指导书文件编码：SGJT2HDQ011-2008项目名称：干式变压器安装作业指导书施工单位:天津电力建设公司河北首钢京唐项目部日期：2008.08.21版次：A目录1. 工程概况及工程量 (1)1.1工程概况 (1)1.2工程量 (1)2. 编制依据 (1)3. 作业前的条件和准备 (1)3.1技术准备 (1)3.2作业人员 (2)3.3作业工机具 (3)3.4安全器具 (4)3.5工序交接 (4)3.6其它 (4)4. 作业程序、方法 (5)4.1施工方案 (5)4.2施工工艺流程 (5)4.3施工方法及要求 (6)5. 质量控制点的设置和质量通病预防 (9)5.1质量目标 (9)5.2质量通病预防 (9)5.3质量标准及要求 (10)5.4作业过程中对控制点的设置及要求 (10)6. 作业的安全要求和环境条件 (10)6.1作业的安全危害因素辨识和控制表 (10)6.2作业的环境条件 (10)6.3作业的安全要求及措施 (10)6.4消防管理 (11)6.5应急处置预案 (11)6.6应急逃生预案 (12)7.附录 (12)1.工程概况及工程量1.1工程概况首钢京唐自备电厂是两台300MW燃煤供热机，本工程施工范围为集控楼5米层工作动力中心2台干式变、照明变1台、检修变1台及公用动力中心2台干式变，除灰空综合楼除灰动力中心2台干式变。
设计院有特殊施工要求时按设计院图纸施工，无要求时按作业指导书施工。
1.2主要工程量1.2.1安装工程量1.2.2工期干式变压器安装计划从2008年8月30日到2008年10月20日全部安装完。
（土建交安和设备到齐）2.编制依据2.1《电气专业施工组织设计》2.2《电力建设安全工作规程(火力发电厂部分)》DL 5009.1-20022.3《电气装置安装工程质量检验及评定规程》 DL/T 5161.3-20022.4《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-1990 2.5设计院安装图，厂家资料2.6《电力建设安全健康与环境管理工作规定》3.作业前的条件和准备3.1技术准备3.1.1需要的图纸会审完毕，会审提出问题已解决。
干式电力变压器安装作业指导书(最新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改干式电力变压器安装作业指导书(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes干式电力变压器安装作业指导书(最新版)1适用范围1.1电压等级35kV及以下配网工程。
1.2电气类别干式变压器的安装。
2编写依据表2编写依据序号引用资料名称1GBJ148—1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2DL/T5161.3—2002《电气装置安装工程质量检验及评定规程第3部分：电力变压器、油浸电抗器、互感器施工质量检验》3Q/CSG11105—2008《南方电网工程施工工艺控制规范》4《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）》3作业流程图4安全风险辨析与预控4.1干式电力变压器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与干式电力变压器安装作业相关联的《电网建设安全施工作业票》（编码：DLBYQ-02-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。
干式变压器装配、浇注作业安全操作规程范本（3篇）
干式变压器装配、浇注作业安全操作规程范本1. 规程目的本规程旨在确保干式变压器装配和浇注作业过程中，工作人员的安全。
所有参与作业的人员都必须遵守本规程。
2. 术语和定义2.1 干式变压器：一种不需要油浸的变压器，采用干燥绝缘材料。
2.2 浇注：将绝缘材料浇注到干式变压器内部，提高其绝缘性能。
3. 安全准备工作3.1 所有参与装配和浇注作业的人员必须接受安全培训，并持有相关证书。
3.2 确保作业场所清洁整齐，没有任何杂物和障碍物。
3.3 检查和维护所使用的工具和设备，确保其良好状态。
3.4 确保消防设备和急救设备的充分可用性。
4. 个人防护措施4.1 所有参与作业的人员必须穿戴符合安全标准的个人防护设备，包括安全帽、安全靴、工作手套等。
4.2 在作业期间，必须配备适当的呼吸防护设备，以防止吸入有害气体和粉尘。
4.3 长时间作业时，必须使用符合标准要求的防护眼镜和耳塞。
5. 作业前的检查5.1 在进行装配和浇注作业之前，必须对干式变压器进行全面检查和测试，确保其安全可靠。
5.2 检查所有电源和电气设备的接地情况，确保工作环境的安全性。
5.3 检查绝缘材料的质量和数量，确保其符合要求。
6. 装配作业安全操作规程6.1 在进行装配作业时，必须保持作业现场的整洁和有序，减少意外事故的发生。
6.2 操作人员必须严格按照装配步骤进行，严禁随意更改或省略任何步骤。
6.3 使用合适的工具进行装配，严禁使用损坏或不合适的工具。
6.4 操作人员必须保持专注和集中注意力，防止操作失误导致意外事故。
6.5 各个装配部件必须正确连接和固定，严禁存在松动或错位现象。
7. 浇注作业安全操作规程7.1 在进行浇注作业之前，必须先进行模具的准备工作，确保其清洁和完整。
7.2 使用合适的绝缘材料进行浇注，确保其质量和充分填充。
7.3 浇注过程中，必须控制好浇注速度和浇注量，避免出现漏液或溢出情况。
7.4 浇注作业完成后，必须进行检查，确保绝缘材料没有缺陷或空洞。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部编号：AN-QP-HT456
版本/ 修改状态：01 / 00 In A Group Or Social Organization, It Is Necessary T o Abide By The Rules Or Rules Of Action And Require Its
Members To Abide By Them. Different Industries Have Their Own Specific Rules Of Action, So As To Achieve The Expected Goals According T o The Plan And Requirements.
编辑：__________________
审核：__________________
单位：__________________
干式变压器安装作业指导书通用范本
干式变压器安装作业指导书通用范本
使用指引：本管理制度文件可用于团体或社会组织中，需共同遵守的办事规程或行动准则并要求其成员共同遵守，不同的行业不同的部门不同的岗位都有其具体的做事规则，目的是使各项工作按计划按要求达到预计目标。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
一. 编制依据
1. 《河南省鹤壁同力发电有限公司2×300MW机组脱硫工程电气专业施工图纸》（武汉凯迪电力股份有限公司）
2. 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GB50148-90）
3. 《火电施工质量检验评定标准》
（DL/T5161.8－2002）
4. 《电力建设安全施工管理规定》。
二. 工程概况
本工程为脱硫电气专业工程的干式变压器
安装部分。
由武汉凯迪电力股份有限公司负责设计，江苏连云港新电建筑安装公司负责施工。
本项工程施工范围为主控楼低压配电室的二台变压器。
三. 作业人员资格及要求：
1. 参加作业人员在施工前必须经过三级安全教育，认真学习安全规程并经考核合格。
2. 参加作业人员须熟悉变压器的安置位置。
需熟悉变压器安装的质量标准及验收规范。
3. 作业人员必须熟悉本专业施工图纸，必须参加本专业技术交底活动。
4. 作业负责人应有一定的变压器安装经验，明确变压器安装的施工程序，具有一定的施工组织能力。
四. 施工机具：
1. 吊运机械：吊车、汽车
2. 主要机具：电工工具、手电钻、导链、枕木、钢丝绳、滚杠、榔头、钢卷尺、水平尺、摇表、万用表、电桥及试验仪器。
五. 施工前的准备与施工工序：
1. 设备及材料要求
变压器应装有铭牌，铭牌上应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗电压及接线组别等技术数据，有出厂合格证及技术文件，防护罩与变压器的距离应符合标准的规定，型钢无明显锈蚀，连接螺栓应为镀锌件并配相应的平垫和弹簧垫。
2. 作业条件
土建工程基本施工完毕，标高、尺寸、预埋件均符合设计要求，墙面、顶棚喷浆完毕，屋顶无漏水，门窗及玻璃安装完好，室内地面工程结束，场地清理干净，道路畅通，室内相对湿度在70%以下。
六、作业方法及工艺要求
1. 工艺流程：设备点件检查→变压器二次搬运→变压器稳装→附件安装→交接试验→送电前检查→送电运行验收。
2. 设备点件检查应由安装单位、供货单位会同建设单位代表共同进行，并做好记录。
按照设备清单、施工图纸及设备技术资料，核对变压器本体及附件备件的规格型号应符合设计
图纸要求；产品合格证件、技术资料、说明书齐全；变压器外观无损伤及变形，油漆完好，接线无松动。
做好检查记录。
3. 变压器二次搬运应由起重工作业，电工配合，用汽车吊沿现场预设的吊装孔吊至地下一层，再用滚杠、导链移动至变压器安装位置。
运输移动过程中应行车平稳，尽量减少振动。
4. 拆除包装箱底座，核对高低压侧方向，将变压器找平找正，直接就位在安装位置的地面上，变压器安装时要求离开墙壁300mm。
5. 将变压器温度控制器用螺栓固定在变压器防护罩外侧（变压器防护罩在设备出厂时已组装为一体），按照温度控制器的产品说明书，将变压器内热电阻的温度信号引出线的插
头插入温度控制器的信号输入端，将AC220电源线引至温度控制器的电源接线端子，检查无误，可以进行温度控制器的设定和调试。
6. 变压器的交接试验由供电部门许可的试验室进行，试验标准应符合规范要求、当地供电局规定及产品技术资料的要求。
试验内容：
1. 测量绕组的直流电阻；
2. 检查所有分接头的变压比；
3. 检查变压器的三相接线组别；
4. 测量绕组的绝缘电阻；
5. 绕组的交流耐压试验；
6. 测量与铁芯绝缘的各紧固件的绝缘电阻。
7. 变压器试运行前的检查内容：各种交接试验数据齐全，符合要求。
变压器清理、
擦拭干净，本体及附件无缺损，变压器一、二次引线相位正确，绝缘良好，接地线良好，通风设施安装完毕，工作正常，变压器的分接头位置放置正常电压档位，各种标志牌挂好，门装锁。
保护装置整定值符合规定要求；操作及联动试验正常。
8. 变压器第一次投入时，可全电压冲击合闸，应进行3～5次冲击合闸，励磁涌流不应引起保护装置误动作，变压器试运行要注意冲击电流、空载电流、一、二次电压、温度，并做好调试记录。
变压器空载运行24h，无异常情况，方可投入负荷运行，并办理验收手续。
七、质量标准：
1. 保证项目：变压器及其附件的试验调整检查结果必须符合施工规范规定。
2. 基本项目：变压器安装位置正确，牢固可靠，连接温度控制器的引线整齐美观、变压器与线路连接紧密；零线沿器身向下接至接地装置的线段固定可靠、变压器及其附件外壳和其他非带电金属部位接地支线敷设连接紧密牢固，接地线截面选用正确，需防腐的部分涂漆均匀无遗漏。
八、成品保护及注意事项
1. 产品开箱检查完毕，如不能立即安装运行，应妥善保存或重新包装好，以利于防损防盗。
2. 对于安装就位的变压器，要采取保护措施，防砸防碰撞，防止铁件掉入线圈内。
1. 变压器运行前须检查风机、温控设备以
及其他辅助器件能否正常工作，冷却风机应使其正转（正转时，风从线圈底部向上吹入线圈）。
2. 应在温控器调试正常后，先将变压器投入运行，后投入温控。
3. 变压器在运输和安装过程中，不应有严重冲击和振动。
4. 应使变压器室有较好的干燥通风环境，保证设备的绝缘不受潮湿和污染。
九、施工安全及文明施工：
1. 认真贯彻《电力建设安全工作规程》和企业有关安全规章制度，健全安全网络。
2. 一切施工活动必须有安全施工措施，无措施或交底严禁布置施工。
3. 坚持每周安全文明施工例会制度。
4. 进入施工现场穿戴好安全防护用具。
如：安全帽、绝缘鞋等。
5. 严禁酒后及带病作业。
6. 临时用电必须严格用电制度，配线实行“三相五线”制，施工采用的用电机具必须接地良好，小型手持电动工具电源引出口必须接有漏电保护器。
7. 氧气和乙炔分开保管，在使用过程中应保持安全距离。
8. 登高作业必须带安全带，在梯子上作业，下面应有监护人。
9. 盘柜就位时人力应足够，作业人员必须配合一致，以防柜体倾倒伤人。
狭窄处应防止人员挤伤。
盘柜底座加垫铁时不得将手伸入盘
底。
10. 盘、柜搬运和安装移动时要注意重心偏移，防止倾倒损坏设备。
11. 焊接作业时必须戴弧光镜。
12. 严禁在盘、柜等设备上乱写、乱画，要保持盘面的清洁。
13. 加强文明施工知识的学习，提高文明施工的意识，制订文明施工的管理制度，促使职工施工行为规范化。
14. 对废旧材料应按公司项目经理部的有关要求分类存放。
施工现场要及时清理，保证环境卫生，减少污染，应做到“工完、料净、场地清”。
十、施工技术记录：
1. 安装技术记录：
1) 设备开箱记录；
2) 工序交接记录；
3) 作业指导书和安全措施交底记录；
4) 设备安装调试记录
5) 设备缺陷和质量事故处理记录；
6) 隐蔽工程与中间交接记录；
2. 文件管理记录：
1) 工程开工报告；
2) 施工图纸交底及会审；
3) 工程质量验收签证单；
4) 设计变更、材料设备代用通知单；
5) 主要原材料和设备的厂家技术文件、合格证等；
