锅炉汽包液位计

合集下载

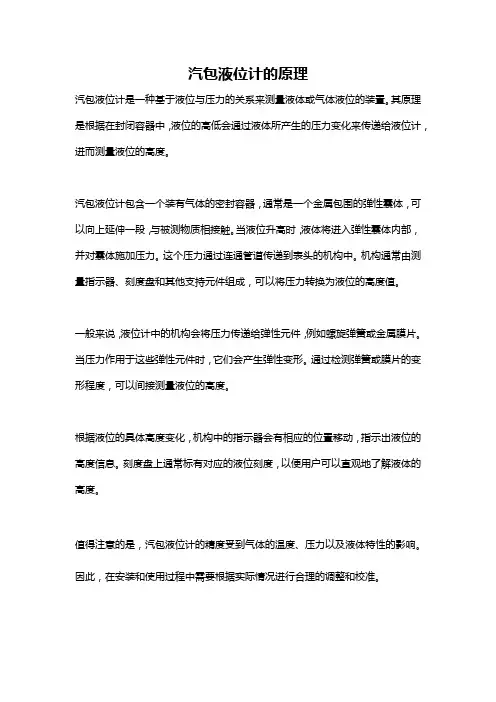

汽包液位计的原理

汽包液位计的原理

汽包液位计的原理
汽包液位计是一种基于液位与压力的关系来测量液体或气体液位的装置。

其原理是根据在封闭容器中,液位的高低会通过液体所产生的压力变化来传递给液位计,进而测量液位的高度。

汽包液位计包含一个装有气体的密封容器,通常是一个金属包围的弹性囊体,可以向上延伸一段,与被测物质相接触。

当液位升高时,液体将进入弹性囊体内部,并对囊体施加压力。

这个压力通过连通管道传递到表头的机构中。

机构通常由测量指示器、刻度盘和其他支持元件组成,可以将压力转换为液位的高度值。

一般来说,液位计中的机构会将压力传递给弹性元件,例如螺旋弹簧或金属膜片。

当压力作用于这些弹性元件时,它们会产生弹性变形。

通过检测弹簧或膜片的变形程度,可以间接测量液位的高度。

根据液位的具体高度变化,机构中的指示器会有相应的位置移动,指示出液位的高度信息。

刻度盘上通常标有对应的液位刻度,以便用户可以直观地了解液体的高度。

值得注意的是,汽包液位计的精度受到气体的温度、压力以及液体特性的影响。

因此,在安装和使用过程中需要根据实际情况进行合理的调整和校准。

汽包水位计种类及测量原理

汽包水位计种类及测量原理

汽包水位计种类及测量原理
根据《防止电力生产事故的二十五项重点要求》,锅炉应至少配置两个彼此独立的就地汽包水位计和两支远传汽包水位计,并应采用两种以上工作原理共存的配置方式,以保证在任何运行工况下锅炉汽包水位的正确监视。

结合现场实际,介绍下集控作业区锅炉汽包水位计种类及测量原理。

(一)锅炉汽包水位计种类:
1、就地双色水位计
2、电接点水位计
3、差压式水位计
(二)锅炉汽包水位计测量原理:
1、就地双色水位计
根据水与蒸汽对光的折射率不同,实现双色显示水位。

由发光二极管发出红、绿两种颜色的光从不同角度照射到水位计腔体内,水位计腔体断面程梯形,腔体内为蒸汽时近似于透镜,红色光直接通过水位计腔体,绿色光直接照在水位计腔体内壁上,摄像机观察到的是红色。

腔体内为水时相当于梯形棱镜,红色光进入腔体被折射到腔体内壁上,绿色光进入腔体被折射直接通过,摄像机观察到的是绿色.以此来达到双色显示水位(水为绿色,蒸汽为红色)。

水位计腔体通过云母片及平面镜等组件密封。

示意图及原理图如下:
2、电接点水位计
由于水和汽的导电性能差别极大,汽阻远大于水阻,电接点与测量筒绝缘,当测量筒内水位没过电接点后,电接点与测量筒底部的公共端电阻变小,通过二次表进行转换后,以发光二极管和数码的形式显示水位值.
3、差压式水位计
采用差压变送器测得高、低压侧取样管内液柱高度差(L-H)转换成差压信号,传送至DCS经过计算得出。

L为参比水柱,高度固定不变,H为汽包内液位高度。

单台锅炉配置三套差压式水位计,传入DCS通过三取中间值参与水位自动调节。

示意图如下:。

锅炉汽包差压式液位计用的平衡容器结构及工作原理

锅炉汽包差压式液位计用的平衡容器结构及工作原理

锅炉汽包差压式液位计用的平衡容器结构及工作原理锅炉水位计是显示锅炉水位高低的检测仪表,是蒸汽锅炉的重要安全附件之一。

锅炉水位计的作用有两个,一是用来指示锅炉汽包内的水位,二是用来校对核实操作盘上远传水位表的准确性。

锅炉水位计原理随着种类不同略有差异。

锅炉水位计原理和连通器的原理相同,简单说是利用“等压面为水平面”的原理设计制作的。

锅炉的锅筒是一个大容器,接在上面的锅炉水位计是一个小容器,两者连通后水位保持在同一高度上,所以锅炉水位计指示的水位就代表了锅炉汽包水位。

由于锅炉水位计原理非常简单,其指示的水位非常准确,工作可靠性很高,所以,即使是亚临界压力的汽包锅炉,在汽包上也装有两个彼此独立的水位计。

1、云母式双色锅炉水位计原理云母式双色水位计是一种直读式高置汽包水位计。

该种锅炉水位计原理和连通器的原理相同,简单说是利用“等压面为水平面”的原理设计制作的。

锅炉的锅筒是一个大容器,接在上面的锅炉水位计是一个小容器,两者连通后水位保持在同一高度上,所以锅炉水位计指示的水位就代表了锅炉汽包水位。

由于该锅炉水位计原理非常简单,其指示的水位非常准确,读数直观可信,一向是人们监督汽包水位信赖的仪表。

它用耐高温高压的云母按连通器的原理制2、电接点锅炉水位计原理电接点锅炉水位计原理是利用炉水和蒸汽的导电率差异的特性进行测量液位的。

由于液位的变化使部分电极浸入水中,部分电极置于蒸汽中。

炉水含盐量大,其电阻率小,相当于导电状态;而饱和蒸汽的电阻率大,相当于开路状态,利用这一特性,用几对电极就可以模拟汽包水位的高度。

3、差压锅炉水位计原理差压锅炉水位计原理为汽包内的蒸汽通过取样管在平衡容器中凝结成水,此水柱产生的压力作用在差压变送器上,作为差压变送器的参比端;汽包内的饱和水经取样管进入差压变送器,作为差压变送器的信号端,在一定的压力和温度下,此水柱所产生的压力与平衡容器水柱产生的压力之差与汽包内水平面的高度成正比。

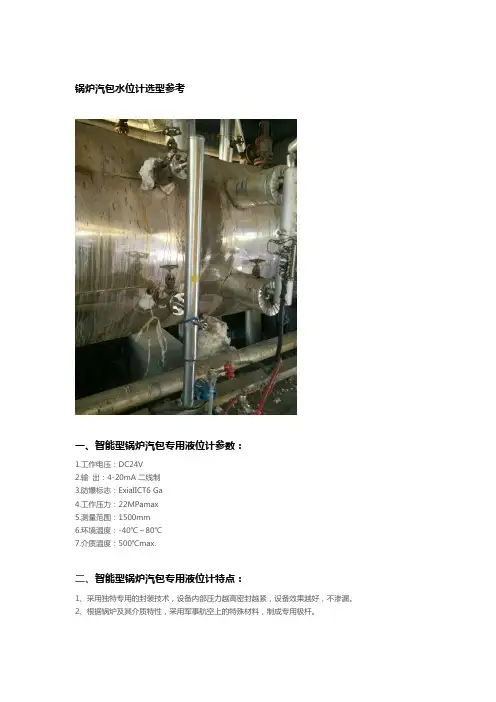

锅炉汽包水位计选型参考

锅炉汽包水位计选型参考

锅炉汽包水位计选型参考一、智能型锅炉汽包专用液位计参数:1.工作电压:DC24V2.输出:4-20mA二线制3.防爆标志:ExiaIICT6 Ga4.工作压力:22MPamax5.测量范围:1500mm6.环境温度:-40℃~80℃7.介质温度:500℃max.二、智能型锅炉汽包专用液位计特点:1、采用独特专用的封装技术,设备内部压力越高密封越紧,设备效果越好,不渗漏。

2、根据锅炉及其介质特性,采用军事航空上的特殊材料,制成专用极杆。

3、根据锅炉及其介质特性,采用适合其工况条件的专用智能型信号放大器使其性能更加稳定,精准度更高,无假液位现象,并具故障自检功能,效果优于其他同类产品。

三、智能型锅炉汽包专用液位计优点:1.耐高温、高压、高稳定性、寿命长。

2.对测量过程中压力、温度的影响具有自动补偿功能。

3.电极选用耐高温高压非金属材料,采用独特结构,实现机电一体化。

4.适用于各种规格的工业锅炉、电站锅炉汽包液位在全工况条件下的连续准确性测量、控制。

四、智能型锅炉汽包专用液位计介绍:锅炉汽包水位测量的重要性是人所共知的,然而长期以来锅炉汽包水位连续测量技术方面采用的平衡容器式(差压式)测量方法存在许多无法改进的缺陷,主要体现在以下几个方面:1、不能实施全工况测量,存在“假水位”测量、在锅炉启、停、排空、连排、事故等不稳定运行工况下建立稳定差压条件时间较长、恢复时间较长或干脆不能建立正常差压,需要人工干预等问题。

2 、在稳定工况条件下,由于受结构限制,不能彻底解决因水侧绝温造成的系统测量误差的补偿问题。

在锅炉缺、满水等事故工况条件下,系统测量误差过大可能带来严重后果。

3、结构复杂,静密封点多,施工规模大并存在冬季保温问题。

4、测量时滞较长,不能即时反应锅炉水位变化,测量信号调节质量差。

5、由于存在冷凝筒放热,使用成本极高。

这些缺陷都是由于差压式测量原理及其对系统取样结构的不合理造成的,无法改进。

在非正常工况下给锅炉安全运行造成了极大隐患。

锅炉汽包双色液位计安全操作及保养规程

锅炉汽包双色液位计安全操作及保养规程

锅炉汽包双色液位计安全操作及保养规程一、前言锅炉液位是保证锅炉正常运行和安全的关键因素之一,而锅炉双色液位计则是目前应用最广泛的指示液位的装置之一。

本文旨在介绍锅炉汽包双色液位计的工作原理、安全操作方法以及保养规程,以提高锅炉液位管理的安全性和稳定性。

二、工作原理锅炉汽包双色液位计的工作原理是利用两种不同颜色的介质,通过反射、散射、折射等物理现象,将液位高度以红色和绿色的不同颜色显示在玻璃管上,以供操作人员观测判断。

其中,绿色代表液位高度在正常范围内,红色代表液位高度低于安全水位线。

三、安全操作方法1. 检查液位计在操作锅炉前,应先进行检查,确保锅炉汽包双色液位计完好无损,各部位连接牢固,消音器无堵塞现象,刻度清晰可见且无偏移等问题。

如发现液位计有异常情况,应及时通知相关人员进行处理。

2. 液位计操作在操作锅炉时,应保持液位计故障报警灯和声音报警器正常工作。

同时,操作人员应定期观察液位计的指示情况,根据红绿色指示灯的变化来判断锅炉液位是否正常,并进行相应的控制。

3. 巡视操作巡视操作是防范液位计故障的重要手段之一,应当定期进行。

巡视内容包括对液位计各部位的状态进行观察,如发现任何异常情况,应及时向相关技术人员汇报并进行处理。

4. 维修保养在液位计使用过程中,应按照规定时间计划进行液位计的维修保养,清洗管道、排泄水和防止消音器堵塞等工作,保证其正常工作。

对于液位计中腿部分,应定期进行清洗保养,以防止周围环境污染导致故障。

四、保养规程1. 常规保养对于锅炉汽包双色液位计,应定期检查各部位的连接情况,并清除管道中的污垢,消音器中堵塞的水。

另外,每周应对液位计进行一次操作,观察其工作情况是否正常,发现问题及时处理。

2. 清洗保养定期进行液位计的清洗保养工作,对于液位计中腿部分,每个月进行一次清洗,具体方法为:拆开液位计,并清洗其中的玻璃管和周围的管道。

清洗完毕后需要进行密封处理,以保证液位计的正常工作。

【国家标准】DB22T 2588-2016 锅炉汽包电容液位计

【国家标准】DB22T 2588-2016 锅炉汽包电容液位计
不得翻印 本标准仅供内部使用
不得翻印
I
本标准仅供内部使用 不得翻印
本标准仅供内部使用 不得翻印
DB22/T 2588—2016
本 锅炉汽包电容液位计 标准 1 范围
仅供 本标准规定了锅炉汽包电容液位计(简称液位计)的技术要求、试验方法、检验规则、标志、包装、 内 运输搬运与和贮存。
部使用 本标准适用于测量锅炉汽包水位用的液位计。
JJG 971 液位计检定规程 TSG G0001 锅炉安全技术监察规程
3 分类
3.1 结构型式
不得翻印
液位计由电极芯、测量筒体、汽侧连接管、水侧连接管、排污管、变送器等组成。见图1。
1
DB22/T 2588—2016
本标准仅供内部使用
3.2 规格
图1 锅炉汽包电容液位计结构图
不得翻印
PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.4MPa、PN10MPa、PN16MPa、PN25MPa、PN32MPa。
3
DB22/T 2588—2016
5.2 检验用器具
检验用具如下:
本 a) 万用表(三位半以上); 标 b) 打压泵 0 MPa~40 MPa;
c) 钢卷尺 0 m ~10 m;
准 d) 游标卡尺测量范围 0 mm ~300 mm 分度值 0.02 mm 的。 仅供 5.3 一般要求的检查 内 5.3.1 液位计的一般检验应满足 4.1 的全部要求。 部使用 5.3.2 应在一般要求检查合格后再进行以下各项检测。
2
DB22/T 2588—2016
4 技术要求
4.1 一般要求
本标 4.1.1 液位计应按照本标准并按规定的程序批准的图样和技术文件制造。

锅炉汽包双色水位计图片资料

锅炉汽包双色水位计图片资料

汽包双色水位计优点:1、水位显示清晰、色泽鲜艳、观察角度大、可视距离远。

2、适用范围厂:广泛适用于炼油厂、炼钢厂、焦化厂、发电厂、油田联合站、化工厂等用户的大型液体容器上的液位显示。

3、适用介质广:水、稀油、碱液、液氨、盐酸、硫酸等腐蚀性溶液(定货时注明介质)。

4、可现场显示和远传显示液位。

技术参数:安装方式:垂直安装电源电压:5VDC厂家配有电源盒,远传24VDC测量范围:0~150~6000mm(大于6000mm可协商订货)精确度:±10mm介质密度:0.4~2.0g/cm3工作压力:-0.1~22MPa工作温度:-160~530℃环境振动:频率≤25Hz振幅≤0.5mm跟随速度:≤0.08m/s介质粘度:≤0.4Pa·SLED显示器:低亮型,高亮型,雾状散光型三种可选排污阀:不锈钢球阀、针型阀连接法兰:DN15~DN50防爆标志:ExiaIICT6Ga产品介绍:汽包双色水位计是磁翻板双色液位计的换代产品,它以红绿光柱清晰显示液位,白天观察距离60m、夜间可达200-300m。

磁翻板水位计长时间使用容易粘覆灰尘,尤其是炼钢厂,时间一长就容易粘覆细铁屑,把磁翻板的颜色覆盖,使它看不到液位,另外磁翻板液位计一个最大的缺点就是不能发光显示,夜间不能观察。

汽包双色水位计精选国内外优质电子元件,整机均经过各种性能测量和模拟试验及整机电老化试验,以保证液位显示精准可靠。

该产品适用于石油、化工、冶金、食品、酿酒、医药、化学纤维、化肥及环保、电力、给水等部门,用以测量有压容器或开口容器内液体的液位,测量仪可现场直接显示液位,亦可附加液位远传,可直接上DCS,实现远距离液位监控。

锅炉汽包液位计使用前注意事项 液位计如何操作

锅炉汽包液位计使用前注意事项 液位计如何操作

锅炉汽包液位计使用前注意事项液位计如何操作锅炉汽包液位计是基于电容测量原理的液位计,广泛应用于锅炉等工业汽包、高加、低加、转化炉等压力容器的液位测控。

该液位计接受断层扫描技术,通过测量分析桶内的锅炉汽包液位计是基于电容测量原理的液位计,广泛应用于锅炉等工业汽包、高加、低加、转化炉等压力容器的液位测控。

该液位计接受断层扫描技术,通过测量分析桶内的液态,气态介质的介电常数,补偿温度、压力等变化带来的影响。

经过微处理器运算处理后输出符合工业标准的4—20mA电流信号,也可输出RS485数字信号供应使用。

锅炉汽包液位计使用前注意事项:1、凡供货产品均带有产品合格证及使用说明书、技术参数、接线图、出厂日期等,请认真查对,以免用错。

2、安装时应依据产品连接方式、查对现场接口是否与产品一致。

3、本产品为精密的仪表,禁止任意拆卸、碰撞、跌落、用力甩打。

4、使用中若发觉异常,应关掉电源,停止使用,进行检查,或直接向我公司技术部门联系。

5、运输、储存时应回复愿包装、存放阴凉、干燥、通风的库房内。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

液位计两端的针型阀不仅起截止阀的作用,其内部的钢球具有逆止阀的功能;当液位计发生意外破损泄漏时,钢球可在介质压力作用下自动关闭液体通道,防止液体大量液位计两端的针型阀不仅起截止阀的作用,其内部的钢球具有逆止阀的功能;当液位计发生意外破损泄漏时,钢球可在介质压力作用下自动关闭液体通道,防止液体大量外流起到安全保护作用。

玻璃板液位计紧要特点:1、显示清楚、无盲区、无间断、连续指示;2、不渗漏,不堵塞;3、维护便利。

锅炉液位计的种类

锅炉液位计的种类

锅炉液位计的种类1. 引言锅炉液位计是一种用于测量锅炉内液位的仪器设备。

它在工业生产中起到了至关重要的作用,能够帮助工程师和操作人员监测锅炉的液位情况,确保锅炉正常运行和安全操作。

本文将介绍锅炉液位计的种类,包括机械式液位计、电子式液位计和无接触式液位计。

2. 机械式液位计机械式液位计是一种通过机械原理来测量液位高度的液位计。

它的工作原理是利用浮子的浮力和重力平衡,通过浮子上的指针或链条来显示液位高度。

机械式液位计通常适用于低温、低压和粘稠度较高的介质。

下面介绍几种常见的机械式液位计。

2.1 浮子液位计浮子液位计是一种常见的机械式液位计,由浮子、测量管和指示装置组成。

浮子根据液位的变化上下浮动,通过指示装置来显示液位高度。

浮子液位计适用于液位变化较大的场合,但不适用于高温和高压的工作环境。

2.2 磁翻板液位计磁翻板液位计是一种通过磁力原理来测量液位高度的液位计。

它由磁翻板、测量管和指示装置组成。

磁翻板液位计的工作原理是利用浮子上的磁翻板与指示装置上的磁铁相吸引或相排斥,通过磁翻板的翻转来显示液位高度。

磁翻板液位计适用于高温、高压和腐蚀性介质的测量。

2.3 差压液位计差压液位计是一种通过差压原理来测量液位高度的液位计。

它由测量管、差压变送器和指示装置组成。

差压液位计的工作原理是利用液体高度的差异产生的压力差,通过差压变送器将压力信号转换为液位信号,并通过指示装置来显示液位高度。

差压液位计适用于高温、高压和粘稠度较高的介质。

3. 电子式液位计电子式液位计是一种通过电子技术来测量液位高度的液位计。

它通过传感器将液位信号转换为电信号,并通过显示器或计算机来显示液位高度。

电子式液位计具有精度高、可靠性好和适应性强的特点,适用于各种工业环境。

下面介绍几种常见的电子式液位计。

3.1 容积式液位计容积式液位计是一种通过测量液体容积的变化来测量液位高度的液位计。

它通过容积传感器将液体容积转换为电信号,并通过显示器来显示液位高度。

锅炉汽包差压式液位计用的平衡容器结构及工作原理

锅炉汽包差压式液位计用的平衡容器结构及工作原理

差压式液位计用的平衡容器结构及工作原理差压式液位计都会用到平衡容器,但有的使用者对其不太了解,尤其是搞不清楚双室平衡容器的内部结构,而影响了使用。

差压式液位计是基于液体静压平衡原理工作的,平衡容器实际上是一个“液位--差压”转换器。

其作用是造成个恒定的液体静压力,使之与被测液位形成的液体静压力相比较,输出二者之差。

平衡容器实际上就是个冷凝器,按结构分有单室平衡容器(单层)和双室平衡容器(双层)之分。

大型锅炉用的平衡容器结构要复杂些,在此仅介绍工业锅炉常用的平衡容器。

单室平衡容器的结构较简单,如图所示。

测量低压容器的液位时,当容器内外温差大,或气相容易凝结成液体时,如除氧水箱的水位,大多采用单室平衡容器进行测量。

测量前应根据所测介质的性质,把平衡容器的堵头拆开,灌入冷水或其他液体。

对一些化工生产的有毒有害场合平衡容器内装的是隔离液。

双室平衡容器的结构如图所示。

测量锅炉汽包水位采用双室平衡容器,平衡容器由内外两层容室构成。

平衡器的外层容室与锅炉汽包的蒸汽相连且充满了冷凝水;内层容室经平衡器下侧导压管与锅炉汽包的水相连,使用的是连通器原理,所以内层容室水位高度跟随汽包水位而变化。

这样结构的双层容器保证了外层容室和内层容室的水温基本相等,因而可以减少由于温度不同所产生的测量误差。

用双室平衡容器测量锅炉水位,双室平衡器的外层容室与锅炉汽包的蒸汽相连,外层容室内充满了冷凝水;当外层容室的水面低于平衡器上端导压管时,靠汽包蒸汽的冷凝水补充,当水面高于平衡器上端导压管时,水经导压管流入锅炉汽包,使外层容室水位高度始终保持不变。

内层容室经平衡器下侧导压管与锅炉汽包的水相连,其水位高度随汽包的水位变化而变化。

如果蒸汽的压力、温度参数恒定时,差压变送器的输出信号仅与锅炉汽包的水位有关。

对于低压锅炉,由于内层容器内水的密度近似等于饱和温度下水的密度,所以双室平衡容器内层容器中的水柱高度也就等于汽包中的实际水位高度。

由于平衡器外层容室与差压变送器的低压侧连接,内层容室与差压变送器高压侧连接。

锅炉汽包水位计的工作原理

锅炉汽包水位计的工作原理

锅炉汽包水位计的工作原理
锅炉汽包水位计是用来测量和监控锅炉汽包的水位高度的仪器。

它的工作原理基于液体的浮力和压力传感器的测量。

一般而言,锅炉汽包水位计由测量组件、显示器和控制系统组成。

测量组件通常由一个浮子和一个浮子杆组成。

当锅炉水位升高时,液体将进入锅炉汽包,并抬高浮子。

浮子上的浮子杆通过连杆与显示器和控制系统相连。

浮子杆的位置将随着水位的变化而改变。

显示器通常是一个刻度板或数字显示屏,用来显示当前的水位高度。

控制系统会根据测量到的水位高度来进行相应的控制操作,例如自动调节给水阀以保持合适的水位。

有一种常见的锅炉汽包水位计是浮子式水位计。

它使用了浮子和浮子杆的原理。

当锅炉水位升高时,浮子被抬高,浮子杆会推动指针或传感器来显示水位高度。

这种类型的水位计可以用于低压锅炉。

还有其他类型的锅炉汽包水位计,例如雷达水位计和超声波水位计。

它们使用雷达或超声波技术来测量水位高度,并将结果显示在屏幕上。

总之,锅炉汽包水位计的工作原理是通过浮力和压力传感器来测量水位高度,并将结果显示在显示器上。

控制系统可以根据测量结果采取相应的措施来确保锅炉的运行安全和高效。

余热锅炉汽包双室平衡容器差压液位计简易维护方法

余热锅炉汽包双室平衡容器差压液位计简易维护方法

余热锅炉汽包双室平衡容器差压液位计简易维护方法
1、关闭两个连通主阀1(汽相阀)、2(液相阀);
2、打开排污阀
3、4排放汽和水,H、L侧都放光,然后再关上排污阀3、4;
3、打开顶端堵头盖螺丝,灌进纯净水(冬季应灌热水,以防冷死),约四大茶杯水,灌满后扭上堵头盖;
4、打开两个主连通阀1、2,应先打开液相阀2,后打开汽相阀1。

稍许,液位就会恢复正常。

说明:
1、如果锅炉里有水而排污阀排不出水或汽说明管路堵了。

按理论上讲两个排污阀打开时都要能排出水才对。

高压侧H侧与汽包连通更应能排出水,低压侧L侧是水蒸汽的冷凝水,如果干了就不好了水位就不准了。

其实从理论上汽包差压法测液位原理就这么简单。

液位是根据L段高度压力减去H段高压压力计算出来了。

2、维修好双室平衡容器液位计的最关键的方法就是防堵、防冻、防漏,也往往与水质有关,水质越纯净越好,软水比硬水好。

3、注意安装时,一定要严格按H、L标识分别对应液相和汽相,不要弄反了。

4、冬季停产期间,一定要把所有的水排放干净,以免冻死,一旦冻死,开机时要用火烤很麻烦。

锅炉液位计选型

锅炉液位计选型

锅炉液位计选型及使用锅炉液位计选型及使用一、概述锅炉是工业领域广泛应用的设备,尤其是炼油行业,每个大型炼油厂都有十几台中压锅炉。

锅炉是高温高力容器,属于比较危险的设备,一旦高温高力蒸汽泄漏容易造成人员伤害。

锅炉汽包上所使用的液位计是锅炉的一个关键设备,汽包内的液位就靠它来观测,有人称它为锅炉的“眼睛”,如果“眼睛”有问题,锅炉设备及供汽系统就处于危险状态,所以如何选好用好锅炉汽包液位计就成了每个锅炉主管人员的首要问题之一。

目前在锅炉汽包上最常用的液位计(水位计)主要有三种:石英管式液位计、磁翻转液位计和高压玻璃板式液位计。

在高压锅炉汽包上主要使用高压玻璃板式液位计,其中包括高压双色玻璃板式液位计和牛眼式双色液位计,而高压磁翻转液位计在国内外都也有使用,但所占的比例较小。

在中压锅炉汽包上主要使用石英管式液位计和磁翻转液位计,高压玻璃板式液位计因价格昂贵、泄漏点多、维修困难已逐步退出中压锅炉领域。

二、现场液位计类型选择本文主要探讨中压锅炉汽包液位计的选型和使用问题,从《蒸汽锅炉安全技术监察规程》的要求来看,每台锅炉至少应MTUHZ-53型 4~20mA安装两个彼此独立的水位表,所以每台锅炉最少选择安装两台液位计,才能符合锅炉的安全操作要求。

石英管式液位计与通过玻璃观察液位变化的玻璃板式液位计原理一样,是通过石英管来直接观察液位计内的液位变化,这两种都属于直接观察类的液位计,只要汽液连接管道和阀门畅通,从液位计上就可以直接看到汽包内的水位高度,而磁翻转液位计是通过液位计内的浮子和表盘显示磁柱(形状有柱、球或片之分)之间的磁性耦合来实现液位测量的,属于间接观察类的液位计。

由于磁翻转液位计具有耐高温高压,全金属结构,寿命长、密封性好、不易泄漏等特点,尽管是间接观察液位,仍然获得广泛应用。

《蒸汽锅炉安全技术监察规程》上没有对锅炉汽包使用什么样的现场液位计做出规定,但各地锅炉检验部门基本规定每台锅炉汽包至少使用一台能直接观察液位的液位计,也就是至少使用一台石英管式液位计或玻璃板式液位计,作为主观察液位计。

汽包液位计的工作原理

汽包液位计的工作原理
∆ p = p + − p − = lρ w g + ( L − l ) ρ a g − ( H 0 + ∆ H ) ρ w g − ( L − H 0 − ∆ H ) ρ s g
= (l − H 0 − ∆ H ) ρ w g − ( L − H 0 − ∆ H ) ρ s g + ( L − l ) ρ a g NhomakorabeaY=
∆p L − H 0 − ∆H L − H 0 ∆H = = − ∆p ' L1 L1 L1
可看出,两差压信号经过处理计算后得到的信号Y只与平衡容器的结构尺 寸和水位有关,而与汽包工作压力无关,达完全消除了工作压力的影响。
二、差压水位的压力校正 1.校正原理 差压水位的压力校正是指对简单平衡容器或双室平衡容器输出 1.校正原理 的差压信号,通过引入汽包压力信号进行一定的校正计算,从而消除压力对测量 影响的一种补偿方法。 对于双室平衡容器,输出
液位测量 第一节 液位测量概述
一、概述 在工业生产过程中,液位往往是很重要的控制参数。对于一般储液装置内所 储存液体的多少对生产过程的影响是不可忽视的。比如火电生产过程中的锅炉汽 包内的水位就直接影响汽水系统循环的效果以及送出蒸汽的质量。 二、液位测量的方法 1.浮力式 1.浮力式
2.静压式 静压式液位传感器是基于流体静力学中一定液柱高度的液体产生一定压力 的原理。液位—压力转换的方式主要有压力式和差压式。 3.电气式 电气式液位测量是直接将液位转换为电阻、电容、电感等量值的变化 。 4.声波式
4.双差压平衡容器 为了进一步改善结构补偿式平衡容器的特性,近年来已研制出了双差压结构 补偿式平衡容器,其中一种结构形式如图所示。 图中的平衡容器输出的差压 ∆p = p − p 为信号差压,∆p' = p − p' 为补偿差压。

锅炉汽包液位计配置要求

锅炉汽包液位计配置要求

锅炉汽包液位计配置要求
1. 汽包液位计的精度可不能马虎呀!就好比你做饭放盐,多一点少一点味道差别老大了。

比如说,要是精度不高,那显示的液位和实际的差别大了去了,能不出问题吗?
2. 稳定性也是超级重要的啊!这就像跑步要稳稳地跑,不能一会儿快一会儿慢呀。

试想,如果液位计老是出故障不稳定,那岂不是让人提心吊胆!
3. 响应速度也得跟上啊!你想想,反应慢吞吞的像个蜗牛,等它显示出来液位变化,黄花菜都凉了。

就比如在快速运行的锅炉里,能及时响应多关键啊!
4. 兼容性可得考虑好呀!难道你能找个和锅炉“合不来”的液位计吗?那就好像把油和水硬放一起,不行的啦!比如要能和其他设备很好配合才行。

5. 安装方便也很重要呀!总不能装个液位计费老劲了吧。

就跟你穿鞋子一样,得轻松穿上才好呀,要是安装太麻烦,谁乐意呀!
6. 维护起来得简单些吧!可不是让你找个祖宗来供着。

不然老是出问题还不好维护,那不是给自己找罪受嘛,像平时给花浇浇水那么简单维护多好。

7. 它的防护性能也不能差呀!不能随随便便就被弄坏了呀。

好比你的手机得有个好壳保护着,液位计也得能经得住各种环境呀!
8. 价格也要合理呀!别搞个贵得离谱的,那谁受得了。

我们要的是性价比高的,就像花合适的钱买到好东西一样。

我的观点结论就是:锅炉汽包液位计的这些配置要求都得好好重视,一个都不能马虎,不然出了问题可就麻烦大了!。

锅炉汽包液位计故障诊断

锅炉汽包液位计故障诊断

锅炉汽包液位计故障诊断锅炉汽包液位计是基于电容测量原理的液位计,广泛应用于锅炉等工业汽包、高加、低加、转化炉等压力容器的液位测控。

该液位计采用断层扫描技术,通过测量分析桶内的液态,气态介质的介电常数,补偿温度、压力等变化带来的影响。

经过微处理器运算处理后输出符合工业标准的4-20mA电流信号,也可输出RS485数字信号供给使用。

HJ-GUBF锅炉汽包液位计在运行过程中丝毫不受介电常数变化的影响,锅炉温度变化、蒸汽干扰等。

因对该液位计没有任何影响,其测量精度达到千分之一以上,*稳定性非常好,几乎没有任何漂移,综合性能。

是其他测量手段的,实属一款全工况、高精度、高可靠性的锅炉液位测量产品。

锅炉汽包液位计故障诊断:(1)在使用过程中,如果仪表无电流输出,应检查信号处理器"+","-"引出线是否松动,脱落,仪表指示表头固定螺纹及固定柱是否松动,接触不良。

(2)如果仪表指示为零,用手握金属工具,如镊子,螺丝刀等,接触信号处理器"传感器"端子,仪表指示应增大,否则表明仪表信号处理器损坏。

(3)如果仪表指示打满,将信号处理器"传感器"引线取下,若仪表指示依然打满,表明信号处理器损坏,若仪表指示回零,则可能是传感器绝缘不良。

(4)检查传感器方法:将传感器引出线从信号处理器取下,和500V摇表或500型万用表"x10K"档测量传感器引出线与金属塔壁间电阻,应大天10M欧,否则表明传感器绝缘不良。

(5)干扰的判别与消除:如果仪表在试验室工作正常而在现场出现指示值上下波动或固定的指示某一液位值,则可判断仪表受到干扰.在仪表的电源线两端并联电解电容(容量约220微法,耐压大于50伏)即可消。

锅炉汽包水位连续测量技术—电接点液位计篇

锅炉汽包水位连续测量技术—电接点液位计篇

锅炉汽包水位连续测量技术—电接点液位计篇
VOCs装置RTO锅炉和DFTO锅炉各2台电接点液位计,每台电接点液位计在现场共装19个测量电极,等同于将液位计分割为18个区间段,导致其显示数据间隔为50mm,液位响应不及时,汽包水量有小幅度变化时不能立即测量出来。

锅炉汽包水位测量的重要性是人所共知的,然而锅炉汽包水位连续测量技术采用的电接点测量方法在日常使用中存在诸多无法改进的缺陷问题,主要体现在以下几个方面:
(1)运行中处于连续蒸汽或水区域中的某个点(蒸汽和水接口面的点)红黄有跳变。

(2)电接点类产品测量可靠性差,经常出现因电极故障导致的数据误报,质量不稳定。

单个电极一旦发生故障,其测量间距加大到100mm,严重影响工艺人员的正常操作。

(3)接点开孔面积与测量筒表面积比例需要满足安全规范要求,接点开孔数量较多导致测量筒表面积较大,在使用过程中存在散热大、取样水位偏低的问题。

(4)易污、易漏、接触不良是电接点常见故障,维护量大,电极长期使用整体性能下降,需要经常更换电极,电极使用周期一般为3年。

(5)电接点点间隔一般在20mm以上,测量品质差,易造成监控人员的误判。

(6)维护中存在不可预计的安全风险(电极与测量筒之间的连接腐蚀,可能造成人身安全事故)。

CR-603系列锅炉液位计

CR-603系列锅炉液位计
