电流表、电压表读数专题训练
电压表和电流表应用专题训练
《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。
沪科版九年级物理上册专训7 电流表和电压表的使用
专题技能训练
4．某同学用有两个量程的电压表(0～3 V和0～15 V)测量 用两节干电池串联组成的电池组的电压时，记录的 电 压 为 10 V ， 他 出 现 错 误 的 原 因 是 ____________________，实际电压是________V。
专题技能训练
【点拨】电压表所选的量程是 0～3 V，他读数时误将 0～3 V 量 程按 0～15 V 量程读数；指针在同样位置时，大量程的示数是小 量程示数的 5 倍，因此实际电压为105V＝2 V。
同学们下课啦
授课老师：xxx
HK版 九年级上
专题技能训练
专训7 电流表和电压表的使用
习题链接
1 2A 3B 4
提示：点击 进入习题
5 6D 7B
答案呈现
专题技能训练
1．如图所示的是实验室常用的一种电流表的表盘。小明在 连接电路前发现指针偏转情况如图(a)，接下来他应进行 的操作是_对__电__流__表__进__行__调__零____；当连好电路闭合开关 时，发现电流表指针偏移情况如图(b)所示，为了减小 测量误差，应做的改进 是_改__接__0_～__0_._6_A_量__程__。
(用笔画线表示导线)，要求灯 泡L1和L2串联，电压表V1测量L1两端的电压，V2测 量L1与L2串联后两端的总电压。 解：如图所示。
专题技能训练
6．如图所示的电路中，要想测出L2两端的电压，连接正确的 是( D )
专题技能训练
7．[安徽芜湖校级期中]如图所示，①、②是测量电压或 电流的仪表；当S闭合后，为了使小灯泡都能发光， 则( ) A．①是电流表、②是电压表 B．①是电压表、②是电流表 C．①是电流表、②是电流表 D．①是电压表、②是电压表
2020年《电流表和电压表的使用和测量》考点+训练
《电流表和电压表的使用和测量》考点+训练准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
1、电流表和电压表的使用及读数：（1）电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数：电流表电压表量程0～0.6A 0～3A 0～3V 0～15V分度值0.02A 0.1A 0.1V 0.5V读数方法先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A 0.1A×16=1.6A 0.1V×19=1.9V 0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。
2、电流表测量对象的判断：电路测量对象串联电路电路图和实物图测电路中的电流，也是通过每个电路元件的电流，即与谁串联就测谁的电流并联电路电路图电流表在支路上测支路电流电流表在干路上测总电流实物图电流表从正接线柱分开测支路电流，从负接线柱分开测干路电流电流汇合到电流表的正接线柱测干路电流，汇合到负接线柱测支路电流注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。
电压表和电流表的读数方法
1
2
0
3
V
量程为3V的电压表
12
0
3
V
电压表读数为2.38V
量程为0.6A的电流表，最小分格为0.02A，
指针偏转不够一个分格的部分用半格（1/2）估 读法（不足半小格的舍去，超过半小格的按半 小格估读），读数和最小刻度的小数位数相同。 电流表读数为0.15A.
0.2 0.4
0
0.6
A
量程为0.6A的电流表
R0上电压变化范围 ( 设r=0 )
R0 ε R0 + R
ε
接通电键时滑动头 a端
初始位置应处于
分压 R0
aRb εk oε
a端
（2）选择方法 ① 限流接法 （ 通常情况 ）（大控小）
电流、电压能达到要求的调节范围； 不超过测量仪表的量程， 不超过各元件允许的最大电流。 ② 分压接法：（三种特殊条件）（小控大）
专题二、内接法与外接法的选择 ⑴ 临界电阻法 ①条件：已给出R的估计阻值
②选择方法：令 R0= RARV
当 R＞R0 即 当 R＜R0 即R ＞ RVRARRV ＞ R
R
RA
内接法 R
A V
时用内接法
时用外接法
外接法 R
A V
R测 ＞R真 R测＜ R真
⑵ 试触法 ①条件：未给出R的估计阻值 ②选择方法：将电压表分别接a、b两点
a 、要求某部分电路的电压或电流从零开始连续可调。
b、采用限流接法时无论怎样调节滑动变阻器，电路中 的电流（电压）都会超过电表量程或元件允许的最大电流。 c、用电器电阻远大于滑动变阻器电阻，不利于测量获得 多组数据。
2. 图为伏安法测量一个定值电阻阻值的实验所需的器材实 物图。器材规格如下：
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。

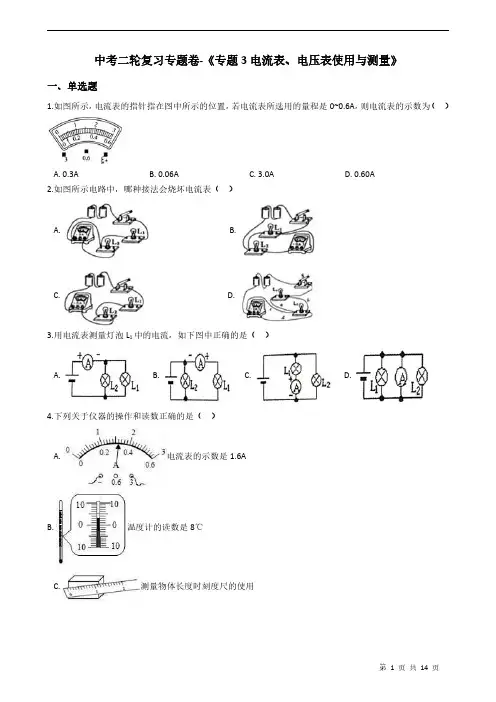

中考二轮复习专题卷-《专题3电流表、电压表使用与测量》附答案
中考二轮复习专题卷-《专题3电流表、电压表使用与测量》一、单选题1.如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A2.如图所示电路中，哪种接法会烧坏电流表（）A. B.C. D.3.用电流表测量灯泡L1中的电流，如下图中正确的是（）A. B. C. D.4.下列关于仪器的操作和读数正确的是（）A.电流表的示数是1.6AB.温度计的读数是8℃C.测量物体长度时刻度尺的使用D.杠杆在水平位置时，拉力的力臂为l5.如图的电路中，为待测电阻，阻值约为5Ω．实验器材有：滑动变阻器，规格为“10Ω2”；电压表（量程分别为0~3V、0~15V）；电流表（量程分别为0~0.6A、0~3A）；电池组为新干电池3节串联．两只电表的量程可采用以下4种选法，为使测量时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（）A.0~0.6A和0~15VB.0~0.6A和0~3VC.0~3A和0~15VD.0~3A和0~3V6.如图所示，闭合开关，灯泡和各电表都能正常工作．下列判断正确的是()A.甲、乙都是电流表B.甲、乙都是电压表C.甲是电压表，乙是电流表D.甲是电流表，乙是电压表7.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（）A.电路的总电流为1.8AB.电流表A1的示数是1.5AC.通过灯L1的电流为0.3AD.通过灯L2的电流都为1.2A8.如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。
则下列判断正确的是（）A.通过灯L1的电流为1.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为1.2AD.通过灯L2的电流为0.3A9.电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.10.下列关于实验室所用的学生电流表和电压表的描述错误的是（）A.电流表和电压表使用之前都需要校零B.电流表和电压表都不能直接接在电源两端C.若无法估计待测电流大小，可使用“试触法”D.电流表和电压表接线时要注意“+”入“-”出二、填空题11.如图所示的电流表的示数是________A，电压表的示数是________V。
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
电压表和电流表的读数方法
量程为3A的电流表，最小分格为 0.1A，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电流表读数为0.74A.
1 0
2 3
A
量程为3A的电流表
1 0
2 3
A
电流表读数为0.74A
量程为3V的电压表，最小分格为 0.1V，指针偏转不够一个分格的部分 用1/10格估读法，读数比最小刻度多 一位小数。电压表读数为2.38V.
0.90A ．
专题二、内接法与外接法的选择 ⑴ 临界电阻法 ①条件：已给出R的估计阻值 ②选择方法：令 R0= 当 R＞R0 即 当 R＜R0 即 RARV RV R ＞ R RA RV R ＞ R RA
内接法 R A V 时用内接法 时用外接法
外接法 R A V R测 ＞R真 R测＜ R真
⑵ 试触法 ①条件：未给出R的估计阻值 ②选择方法：将电压表分别接a、b两点
分 压
R0
电路图
a R b
ε
滑动头从a滑向b R0上电压变化范围 R0
k ε ε
ε
o
k
( 设r=0 )
接通电键时滑动头
R0 + R
ε
初始位置应处于
a端
a端
（2）选择方法
① 限流接法 （ 通常情况 ）（大控小）
电流、电压能达到要求的调节范围；
不超过测量仪表的量程， 不超过各元件允许的最大电流。 （三种特殊条件）（小控大） ② 分压接法： a 、要求某部分电路的电压或电流从零开始连续可调。 b、采用限流接法时无论怎样调节滑动变阻器，电路中 的电流（电压）都会超过电表量程或元件允许的最大电流。 c、用电器电阻远大于滑动变阻器电阻，不利于测量获得 多组数据。
电压表、电流表判断电路故障专题训练(解析版)
电路故障测试专题1．某同学连接的电路如图所示，闭合开关后，无论怎样调节滑动变阻器，灯泡L1、L2都不亮．他用电压表进行电路故障检测，把电压表并联接在某两点之间，测试结果如表所示．则可以判定电路中的故障是（）A．灯泡L1短路B．灯泡L2短路C．de段开路D．be段开路测试点a、b a、f a、e a、d电压表有示数有示数有示数无示数2．如图所示的电路，闭合开关S ，灯泡L 1，L2均不发光，且电流表Ⓐ和电压表Ⓥ指针均指在零刻度．现将灯泡L1和L2位置对调，其余元件位置不变，重新闭合开关S时，发现两只灯泡仍不发光，电流表Ⓐ指针仍然不动，但电压表Ⓥ的指针发生了明显偏转，依据上述信息可以判断（）A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了C．电源接线处松脱D．电流表损坏了3．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能时（）A．甲灯泡短路B．乙灯泡短路C．甲灯泡断路D．乙灯泡断路4．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路5．如图所示的电路中，电压表示数为零，灯泡L1、L2均不亮，如果把电压表改接在L1两端，示数为2.8V，如果把电压表改接在电源两端，示数也为2.8V，则该电路的故障是（）A．L1断路B．L2断路C．L1短路D．L2短路6．如图所示的电路中，电源电压为6V，当开关S、S1和后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．灯L1处断路C．灯L2处短路D．灯L2处断路7．在如图所示的电路中，闭合开关S，两灯均正常发光；一会儿后，一灯突然熄灭，另一灯仍正常发光，且电压表、电流表示数均不变．下列判断正确的是（）第1页（共7页）A．L1短路B．L1断路C．L2短路D．L2断路8．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是（）A．L1灯丝断了B．L1短路C．L2灯丝断了D．L2短路9．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路10．如图所示的电路，开关s闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ad=6V，U ab=0，U bc=0，U cd=6V，则该电路的故障可能是（）A．开关S接触不良B．灯L1断路C．灯L2短路D．灯L2的灯丝断了11．在如图所示电路中，开关闭合时电路中的电流表没有示数，但电压表有示数，那么电路发生故障的原因可能是（）A．灯泡L1灯丝断了B．灯泡L2灯丝断了C．灯泡L1短路D．灯泡L2短路12．小明按照如图所示电路图连接电路，闭合开关S后，发现两只灯泡都不亮，且电流表的示数为零，电压表的示数接近电源两端的电压．若电路中只有一处故障，则这个故障可能是（）A．灯泡L1短路B．灯泡L1断路C．灯泡L2断路D．灯泡L2短路13．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，第2页（共7页）工作一段时间后，一灯突然熄灭，另一灯仍正常发光，电流表电压表都无示数，则下列故障中，最可能的是（）A．电流表断路B．L2断路C．L1断路D．电压表断路14．如图所示电路中，电源电压不变，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是（）A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路15．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是（）A．灯泡L2短路B．灯泡L2开路C．灯泡L1开路 D．两个灯泡都开路16．如图所示电路，电源电压不变，电键S闭合电路正常工作．一段时间后，发现两个电表中一个电表示数变大．断开电键S，发现另一个电表示数变大．若故障只发生在电阻R1或R2处，则（）A．R1断路B．R2断路C．R1短路D．R2短路17．如图所示，开关S闭合后电灯不亮，为了检查电路故障，用电压表进行测量，发现U AC=3.0V，U AB=0V，U BC=3.0V．则电路故障可能是（）A．灯L 断路B．开关S 断路C．滑动变阻器R 短路D．灯L 短路或滑动变阻器R 断路第3页（共7页）参考答案与试题解析1．A、如果灯泡L1短路，灯泡L2会发光．故A不符合题意；B、如果灯泡L2短路，灯泡L1会发光．故B不符合题意；C、如果d、e段开路，整个电路断路，两灯都不亮；将电压表接在a、f，a、e有示数，a、d无示数．故C符合题意；D、如果b、e段开路，整个电路断路，两灯都不亮，电压表接在a、e间无示数．故D不符合题意．故选C．2．闭合开关，两只灯泡都不亮，电流表无示数，说明电路中有断路；电压表无示数，说明电压表两接线柱到电源的正负极之间有断路，则可能是灯泡L2的灯丝断了或电流表损坏了；将灯泡L1、L2的位置对调，闭合开关，电流表无示数，说明电路中有断路；电压表有示数，说明电压表两接线柱到电源的正负极之间是通路，则与电压表并联的支路发生断路，即灯泡L2的灯丝断了，故ACD错误，B正确．故选B．3．解：由图可知，该电路为并联电路，电流表测量乙的电流，电压表测量电源电压；甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，这说明电路不是短路，而是一个支路断开；电流表有示数，说明乙正常，故故障是甲断路．故选：C．4．A 如果灯R1发生了短路，电压表示数变为零．故A错误；B 如果灯R1发生了断路，电流表示数变为零．故B错误；C 如果R2出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．故C正确；D 如果R2出现断路，电流表示数变为零．故D错误．故选C．5．A、如果L1断路，L1和L2都不发光，图中电压表并联在L2两端，则电压表与电源的两端不相连，电压表无示数；将电压表并联在L1两端时，电压表示数为2.8V，则电压表串联在电路中测电源电压；如果把电压表改接在电源两端，示数也为2.8V，进一步说明了电压表并联在L1两端时电压表测电源电压，故A符合题意；B、如果L2断路，L1和L2都不发光，电压表并联在L2两端，则电压表与电源的两端相连，电压表有示数，故B不符合题意；第4页（共7页）CD、如果L1短路或L2短路，其中一个灯泡会发光，故CD不符合题意．故选A．6．当开关S、S1和后，只有一只灯泡发光，因此电路发生短路故障；又因为电压表有示数，并且等于电源电压，所以L2被短路．故选C．7．A、L1短路，则造成电源两极相连，电源短路，电压表、电流表示数均为零．故A不合题意；B、L1断路，L2支路不受影响，电流表示数不变，电压表示数仍等于电源电压．故B符合题意；C、L2短路，则电直接接在了电源两极，被烧坏，无示数．故C不合题意；D、L2断路，则电压表直接测电源电压，示数不变，电流表示数为零．故D不符合题意．故选B．8．解：A、L1灯丝断了，则电压表与电路串联，电压表分担电源电压，有示数．灯L1不亮，电流表无示数．不合题意．B、L1短路，则L2中还有电流，L2会变亮，电表有示数．不合题意．C、L2灯丝断了，则整个电路中无电流，灯都不亮，电表无示数．符合题意．D、L2短路，则电压表也短路无示数．但L1中还有电流，L 1会变亮，电流表有示数．不合题意．故选C．9．A、如果灯L发生了短路，电压表示数变为零．不符合题意；B、如果灯L发生了断路，电流表示数变为零．不符合题意；C、如果电阻R断路，电流表示数变为零．不符合题意；D、如果电阻R短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．符合题意．故选D．10．闭合开关后，L1、L2都不亮，电压表测断路两端时，为电源电压，测连通位置时，示数为零；由题意可知，U ad=6V，U ab=0，U bc=0，U cd=6V，因为ad为电源两端，因此cd之间有断路，即灯L2处有断路．故选D．11．A、如果灯泡L1灯丝断了，整个电路是断路，电流表电压表都没有示数．此选项不符合题意；B、如果灯泡L2灯丝断了，电流表、灯泡L1、L2是断路，电流表无示数；电压表与灯泡L1、电源是通路有示数．此选项符合题意；C、如果灯泡L1短路，电流表是通路有示数，电压表是通路有示数．此选项不符合题意；第5页（共7页）D、如果灯泡L2短路，电流表是通路有示数，电压表短路无示数．此选项不符合题意．故选B．12．解：闭合开关后，发现小灯泡不亮，电流表无示数，说明电路故障为断路；电压表的示数接近电源电压，说明电压表的正负接线柱与电源两极相连，因此电路故障为与电压表并联的灯泡L1断路．故选B．13．A、电流表断路无示数，L1断路不发光；电压表断路无示数；灯泡L2不受影响仍然发光．符合题意；B、如果L2断路不能发光，L1正常发光，电流表测量测量电路电流有示数，电压表测量电源电压有示数．不符合题意；C、如果L1断路不发光，电流表相应断路无示数；而电压表能够测量电源电压有示数．不符合题意；D、如果电压表断路无示数，电流表有示数，两只灯泡都能发光．不符合题意．故选A．14．两灯泡并联，电压表测量并联后的电压，也为电源电压，电流表与L1串联，测量L1的电流，若一灯灭了，两表示数不变，说明电压表能与电源相通，L1中的电流不变，故L2断路．故选D．15．A、若灯泡L2短路，则电压表无示数，不符合题意；B、若灯泡L2开路，则电流表无示数，电压表有示数，并且为电源电压，符合题意；C、若灯泡L1开路，则电流表和电压表均无示数，不符合题意；第6页（共7页）D、若两个灯泡都开路，则电流表和电压表均无示数，不符合题意．故选B．16．据电路图可知，两电阻串联，电流表测量电路电流，电压表测量电阻R1的电压，当R1短路时，电流表示数增大，电压表被短路，示数为零；当断开开关时，电路中无电流，电流表无示数，电压表有示数即另一电表有示数，符合题意．则故障是R1短路．故选C．17．串联电路中电灯不亮，则可能是某处断路或电灯短路，用电压表测检测电路故障，断路位置为电源电压，电路完好的示数为零；由题意可知，U AC=3.0V，故A点与电源正极相连、C点与电源负极相连；U AB=0V，如果灯泡短路，则AB两点间电压为零；U BC=3.0V，说明c点与电源负极相连，B点通过灯泡、电阻、开关与电源正极相连，故BC间发生断路，即变阻器R断路；故电路故障为灯L短路或滑动变阻器R断路．故选D．第7页（共7页）。
电流表电压表使用和电路故障分析经典练习题
电流表、电压表的正确使用一、电流表和电压表的读数1、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行_________，此时电流表示数如图所示，则小菲同学应该选用的电流表量程是_______，这样做的好处是__________________.2、电路中的电流可以用电流表测量，在测量时，它必须________（填“串联”或“并联”）在待测电路中，让电流从电流表的_________接线柱流入，图中电流表的读数是_________A ． 3马路上的路灯都是_________（并/串）联的，要获得6V 电压可将_______节干电池_______（并/串）联起来．如图所示，当量程为0～3V 时，电压表指针的读数为______V ；当量程为0～15V 时，电压表指针的读数为_________V ．【规律总结】关于电流表、电压表使用的解题思路：1）符合电流表、电压表正确使用的要求；2）简化电路，电流表在电路中当短路（或导线）处理；电压表在电路中当断路（开路）处理；3）判断电路的连接方式。
1．要用电流表测量灯泡L 1中的电流，如图1所示的四个电路中，接法正确的是：（ ）2．如图2所示，a 、b 、c 表示的是电压表或电流表，当S 1、S 2都闭合时，下列说法正确的是： （ ）A 、a 、b 、c 都是电流表；B 、a 、b 、c 都是电压表；C 、a 、b 是电压表，而c 是电流表；D 、b 、c 是电流表，而a 是电压表。
3、如图3所示，闭合开关后能测出小灯泡L 1两端的电压的电路是（ ）4、在图4所示电路中，当开关S 闭合后，要使电阻R 1、R 2串联，甲、乙应该接入的是：（ ）A ．甲接电压表，乙接电流表B ．甲接电流表，乙接电压表C ．甲、乙都接电压表D ．甲、乙都接电流表5、如图5所示电路中有两个小灯，请在图中○内，分别填入及或的符号，要求电键闭合时两灯均能发光，且两电表的示数均不为零。
判定电流表电压表的测量对象及电路的连接方式专题训练
判定电流表、电压表的测量对象及电路的连接方式专题训练1、如图1所示：现有两只灯泡它们既能够串联也能够并联，那么在串联时三个圆圈中该填入何种电 表符号，在并联时，又该填入什么电表符号？（1）串联时，A 是 ，B 是 ，C 是 。
（2）并联时，A 是 ，B 是 ，C 是 。
2、如图2所示的电路中，把圆圈所代表的电表填入其电路符号。
3、判定右图中所示电路的连接方式和电表所测量的对象。
（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。
（3）电流表A 2测通过 的电流。
（4）电压表测量V 1测两头的电压。
（5）电压表测量V 2测 两头的电压。
4不是有短路现象作出说明。
1.闭合开关S 1和S 2，断开S 3，那么L 1、L 2的连接方式是 ，发光情形是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两头的电压。
2.闭合开关S 3，断开S 1和S 2，那么L 1、L 2的连接方式是 ，发光情形是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两头的电压。
3.闭合开关S 2和S 3，断开S 1，那么L 1是 路 ，L 2是 路，发光情形是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两头的电压。
4.闭合开关S 1、S 2和S 3，那么电路是 ，发光情形是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。
5、判定以下各图中电压表所测量的对象。
（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量 两头的电压。
（2）如图2，电灯L 1、L 2是 联，电流表A 测通过 的电流。
电压表V 测量两头的电压。
（3）如图3，电灯L1、L2是联，电流表A测通过的电流。
电压表V1测量两头的电压，电压表V2测量两头的电压。
（4）如图4，电灯L1、L2是联，电流表A测通过的电流。
电压表V测量两头的电压。
（5）如图5，电灯L1、L2是联，电流表A测通过的电流。
电流表电压表读数变化问题
电流表电压表读数变化问题1、串联电路中的电流表电压表读数变化：分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。
题1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)题2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)题3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)题4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)题5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数；电压表的示数。
(均选填“变大”、“不变”或“变小”)题6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。
(均选填“变大”、“不变”或“变小”)2、并联电路中电流表电压表读数的变化：分析方法：在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。
又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
题1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数；电流表A2的示数；电压表的示数。
