碧桂园集团在建项目防雷工艺指引一、工艺流程1.根据防雷图纸确定施工部位；2.现场防雷焊接施工并对引下线进行油漆标识；3、接地电阻检测。

二、工艺要求1.防雷引下线：当钢筋直径大于或等于16mm，采用两根钢筋，作为一组引下线，当钢筋直径大于或等于10mm小于16mm，应利用四根钢筋作为一组引下线；2.采用圆钢时直径不小于10mm并双面焊接长度不少于6D，焊缝需饱满不虚焊；3.搭接材料不得采用螺纹钢，应使用圆钢并焊接饱满；4.焊接完成后应将焊渣清理干净，引下线均应做油漆标识；5.屋面明装避雷带应采用镀锌圆钢，直径满足设计要求，焊接处必须清理焊渣后进行防锈处理。

三、关注要点1.靠外墙的金属栏杆、金属门窗防雷接地：（1）高层建筑高度超过30米时（具体按照防雷图纸要求）每层设置等电位连接环，靠外墙的金属栏杆、金属门窗均应与预留接地体可靠连接。

（使用ф10圆钢或25x4扁钢与等电位联接环焊接，并与栏杆、门窗进行搭接或焊接）；（2）窗框按设计图纸进行接地；门窗接地使用热镀锌扁钢，截面积满足设计要求，厚度不小于4mm；接地扁铁与窗框采用螺栓连接或焊接；施工工序合理，压顶浇筑前引出接地线。

2.局部等电位箱：（1）卫生间区域地面钢筋网600*600方格点焊，周边圈梁通焊，等电位箱与圈梁联结采用25*4扁钢卫生间电源插座地线应从等电位箱引出；（2）严禁将等电位箱作为过线盒使用，引入危险电；严禁等电位端子箱无接地引下线；严禁插座PE线未与等电位箱连接；接地引下线必须使用热镀锌扁钢，尺寸、材料符合要求，不得生锈。

3.避雷针、避雷带：屋面明装避雷带应采用镀锌圆钢（直径按图纸要求，支架水平间距不大于1m，垂直间距不大于1.5m）与防雷引下线焊接连通，避雷针可采购成品或自行加工，与避雷带焊接连通，焊接处均要求按双面焊接不小于6D，焊接完成后清理焊渣并进行防锈处理，镀锌材料不得生锈。

防雷检测方案

防雷检测方案第1篇防雷检测方案一、前言随着我国经济的快速发展，各类建筑物和设施日益增多，雷电灾害给人民生命财产带来的损失亦逐渐加大。

为有效降低雷电灾害风险，确保人民群众的生命财产安全，根据我国相关法律法规和标准，特制定本防雷检测方案。

二、目标与任务1. 目标本方案旨在通过对建筑物和设施的防雷装置进行定期检测，评估其防雷性能，发现并整改存在的问题，确保防雷设施的正常运行，降低雷电灾害风险。

2. 任务（1）对建筑物和设施的防雷装置进行全面检测，评估其防雷性能。

（2）针对检测中发现的问题，提出整改措施，并指导整改工作。

（3）定期对防雷装置进行维护保养，确保其正常运行。

三、检测范围与方法1. 检测范围（1）建筑物外部防雷装置，包括避雷针、避雷带、避雷网等。

（2）建筑物内部防雷装置，包括防雷接地系统、防雷保护器等。

（3）其他设施防雷装置，如通信设施、电力设施等。

2. 检测方法采用国家规定的防雷检测方法，主要包括以下几种：（1）外观检查：检查防雷装置的外观，包括损坏、变形、脱落等情况。

（2）接地电阻测试：测试防雷接地系统的接地电阻，确保其符合国家标准。

（3）防雷保护器测试：测试防雷保护器的动作电压、泄漏电流等参数，评估其性能。

（4）其他检测：根据具体情况，采用其他检测方法，如红外热像检测、超声波检测等。

四、检测程序1. 检测准备（1）收集被检测对象的防雷装置设计文件、施工图纸等相关资料。

（2）组织检测人员，进行技术培训和安全教育。

（3）准备检测设备，确保设备性能稳定、准确可靠。

2. 检测实施（1）按照检测方案，对防雷装置进行全面检测。

（2）记录检测数据，拍摄现场照片，为评估防雷性能提供依据。

（3）针对检测中发现的问题，分析原因，提出整改措施。

3. 整改与验收（1）指导被检测单位进行整改，确保整改措施落实到位。

（2）对整改后的防雷装置进行复检，确保问题得到解决。

（3）整理检测报告，包括检测数据、整改措施、验收结果等。

防雷检测方案

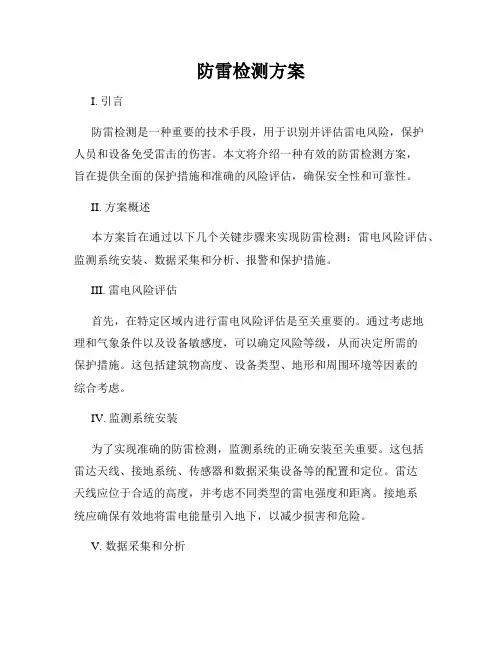

防雷检测方案I. 引言防雷检测是一种重要的技术手段，用于识别并评估雷电风险，保护人员和设备免受雷击的伤害。

本文将介绍一种有效的防雷检测方案，旨在提供全面的保护措施和准确的风险评估，确保安全性和可靠性。

II. 方案概述本方案旨在通过以下几个关键步骤来实现防雷检测：雷电风险评估、监测系统安装、数据采集和分析、报警和保护措施。

III. 雷电风险评估首先，在特定区域内进行雷电风险评估是至关重要的。

通过考虑地理和气象条件以及设备敏感度，可以确定风险等级，从而决定所需的保护措施。

这包括建筑物高度、设备类型、地形和周围环境等因素的综合考虑。

IV. 监测系统安装为了实现准确的防雷检测，监测系统的正确安装至关重要。

这包括雷达天线、接地系统、传感器和数据采集设备等的配置和定位。

雷达天线应位于合适的高度，并考虑不同类型的雷电强度和距离。

接地系统应确保有效地将雷电能量引入地下，以减少损害和危险。

V. 数据采集和分析监测系统应系统地采集雷电活动相关的数据，包括雷电频率、强度、距离和持续时间等。

这些数据将被传输到集中管理系统中进行分析和处理。

利用现代技术，如数据挖掘和模式识别算法，可以发现潜在的雷电风险和趋势，并对可能的危险进行预测。

VI. 报警和保护措施一旦检测到雷电活动超出安全阈值，监测系统将触发报警机制，以便及时采取保护措施。

这可能包括自动关闭设备、疏散人员、切断电源和通知相关人员等。

保护措施应根据具体情况进行定制，并演练以确保其有效性和及时性。

VII. 人员培训和维护对于该防雷检测方案的成功实施和持续运行，必须进行适当的人员培训和设备维护。

人员应了解系统的工作原理、操作流程和急救措施，并掌握相应的应急预案。

设备需要定期检查和维护，以确保其正常运行和准确性。

VIII. 结论本文介绍了一种有效的防雷检测方案，包括雷电风险评估、监测系统安装、数据采集和分析、报警和保护措施、人员培训和维护等关键步骤。

通过全面的安全措施和准确的风险评估，该方案可为人员和设备提供有效的保护。

防雷检测技术方案设计

防雷检测技术方案设计引言：雷击是由于气象条件和大气层中存在大量电荷的情况下，形成强大电场和强电流的自然现象。

雷击会对人们的生命财产安全带来极大的威胁。

为了预防雷击事故的发生，需要采取一系列的防雷措施。

本文旨在设计一种有效的防雷检测技术方案，以及相应的实施步骤。

一、方案设计：1.雷击监测传感器的安装在需要进行防雷检测的场所，如建筑物、电力设施等地方安装雷击监测传感器。

传感器应放置在易受雷击和电流干扰的地方，以便及时感知雷击事件的发生。

2.雷击数据采集与处理通过雷击监测传感器获取到的雷击数据包括雷击击中点的坐标、雷电强度等信息。

将这些数据传输到数据采集系统中，并进行相应的数字信号处理，以便后续的分析和处理。

3.雷击事件判定与警报系统基于采集到的雷击数据，设计一个算法用于判定雷击事件的发生。

如果判定出雷击事件，则触发相关的警报系统，如声光报警器、短信通知等，以便相关人员及时采取应急措施。

4.雷电溯源系统5.建立雷击风险评估模型根据历史雷击数据和现场雷电环境信息，建立一种雷击风险评估模型，用于对特定区域的雷击风险进行定量评估。

在评估模型中考虑各种因素，如地形、气象条件、建筑物材料等。

6.防雷设备维护和更新定期对防雷设备进行检修和维护，确保其正常运行。

定期更新雷击数据采集系统的软件和硬件，并根据雷击溯源系统的结果对防雷设备进行适当的升级。

二、实施步骤：1.进行场地勘察，确定适合安装雷击监测传感器的位置，并制定安装方案。

2.选购合适的雷击监测传感器和数据采集系统，并进行安装和调试。

3.编写雷击数据采集和处理的相关软件，并进行系统测试和调试。

4.开发雷击事件判定与警报系统，并与数据采集系统进行数据交互测试。

5.设计和搭建雷电溯源系统，并与雷击数据采集系统进行数据交互测试。

6.收集历史雷击数据和现场环境信息，并根据此建立雷击风险评估模型。

7.根据模型评估分析结果，对场所的防雷设备进行合理的布置和维护。

8.定期进行系统维护和更新，根据需求进行防雷设备的升级。

防雷检测技术方案

一、施工组织设计【2 】一、检测目标雷电放电电压高.时光短,全部进程伴随多种物理效应,如:静电感应.高温高热.电磁辐射.光辐射等,这些物理效应的配合感化已轻微伤害室内弱电装备的安全运行,甚至危及工作人员的安全.是以,肯定一个建筑物防雷装配是否及格应进行防雷检测工作.二、检测根据：《建筑物防雷装配检测技巧规范》GB/T 21431《建筑物防雷设计规范》GB 50057《建筑物电子信息体系防雷设计规范》GB50343《建筑物防雷工程与质量验收规范》GB50601三、检测内容：三、检测办法：1、接闪器1.1 初次检测时,应查看隐藏工程记载.1.2检讨接闪器的地位是否精确,焊接固定的焊缝是否饱满吴漏掉,螺栓固定的应备帽等防松零件是否齐备,焊接部分补刷漆是否完全,接闪器截面是否锈蚀1/3以上.检讨接闪带是否平整顺直,固定支架间距是否平均,固定靠得住,接闪带固定支架间距和高度是否相符请求.检讨每个支撑件可否推却49N的垂直拉力.1.3 初次检测时,应检讨接闪网的网格尺寸是否相符请求.1.4 初次检测时,运用经纬仪和卷尺测量接闪器的高度.长度,建筑物的长.宽.高,并根据建筑物防雷类别应滚球法盘算其破坏规模.1.5 初次检测时,检测接闪器的材料.规格和尺寸是否相符请求.1.6 检讨接闪器上有无附着的其他电气线路.1.7 初次检测时,应检讨建筑物的防侧击雷破坏措施是否相符划定.1.8 当底层或多层建筑物运用女儿墙内.防水层内或保温层内的钢筋作暗敷接闪器时,要对该建筑物四周的情形进行检讨,防止可能产生的混凝土碎块坠落等变乱隐患.除底层和多层建筑物外,其他建筑物不应运用女儿墙内钢筋作为暗敷接闪器.2.引下线检测2.1 初次检测时,应检讨引下线隐藏工程记载.2.2 检讨专设引下线地位是否精确,焊接固定的焊缝是否饱满吴漏掉,焊接部分补刷的防锈漆是否完全,专设引下线截面是否腐化1/3以上.检讨明敷引下线是否平整顺直.无急弯,卡钉是否分段固定.引下线固定支架间距平均,是否相符程度或垂直直线部分0.5m1.0m,曲折部分0.3m0.5m的请求,每个固定支架应能推却49N的垂直拉力.检讨专设引下线.接闪器和接地装配的焊接处是否锈蚀,油漆是否有漏掉及近地面的破坏举措措施.2.3 初次检测时,用卷尺测量每组相邻两根专设引下线之间的距离,记载专设引下线布置的总根数,每根专设引下线为一个检测点,按次序编号检测.2.4 初次检测时,运用游标卡尺测量每根专设引下线的规格尺寸.2.5 检测每根专设引下线与接闪器的电器衔接机能,其过时电阻不应大于0.2Ω.2.6 检讨专设引下线上有无附着的电气和电子线路.测量专设引下线与邻近电气和电子线路的距离相符划定.2.7 检讨专设引下线的断接卡的设置是否相符划定.专设引下线与环形接地体衔接,测量接地电阻时,可不断开接卡.3接地装配3.1 初次检测时,应查看隐藏工程记载;检讨接地装配的构造型式和安装地位;校核每根专设引下线接地体的接地有用面积;检讨接地体的埋设间距.深度.安装办法;检讨接地装配的材料.衔接办法.防腐处理.3.2 检讨接地装配的填土有无沉陷情形.3.3 检讨有无因挖土方.敷设管线或栽种树木而挖断接地装配.3.4 初次检测时,应检讨相邻接地体在未进行等电位衔接时的地中距离.3.5 检讨自力接闪杆的杆塔.架空接闪线（网）的支柱及其接地装配与被破坏建筑物及其有接洽的管道.电缆等金属物之间的距离距离.3.6 检讨防跨步电压措施.3.7 用毫欧表测量两相邻接地装配的电气贯通情形,剖断两相邻接地装配是否达到划定的共用接地体系请求或自力接地请求.检讨时,应运用最小电流为0.2A的毫欧表对两相邻接地装配进行测量,如测得电阻值不大于1Ω,剖断为电气贯通,如测得阻值大于1Ω,剖断各自为自力接地.3.8 接地装配的工频接地电阻值测量常用三级法和接地电阻表达,其测得的值为工频接地电阻值,当须冲要击接地电阻值时,应进行换算或运用专用仪器测量.3.9 每次接地电阻测量宜固定在统一地位,采用统一型号仪器,采用统一种办法测量.3.10 运用接地电阻表进行接地电阻值测量时,应按选用仪器的请求进行操作.4 等电位衔接4.1 大尺寸金属物的衔接检测,应检讨装备.管道.构架.均压环.钢骨架.钢窗.放散管.吊车.金属地板.电梯轨道.雕栏等大尺寸金属物与共用接地装配的衔接情形.如已实现连策应进一步检讨衔接质量,衔接导体的材料和尺寸.4.2 总等电位衔接带的检测,应检讨有LPZ0区到LPZ1区的总等电位衔接状况,.4.3 低压配电线路引入和衔接的检测,应检讨低配电线路是否全线喘金属管埋地或敷设在架空金属线槽内引入.4.4 建筑物内竖直敷设的金属管道及金属物的检测,应检讨建筑物内竖直敷设的金属管道及金属物与建筑物内钢筋就近不少于两处的衔接.4.5 进入建筑物的外来导电物衔接的检测,应检讨所有进入建筑物的外来导电物是否在LPZ0区与LPZ1区界面处与总等电位衔接带衔接.4.6 穿过各后续防雷区界面处导电物衔接的检测,应检讨所有穿过各后续防雷区界面处导电物是否在界面处与建筑物内的钢筋或等电位衔接预留板衔接.4.7 电子装备等电位检测,应检讨电子装备与建筑物共用接地体系的衔接,应检讨衔接的根本情势是否相符划定并进一步检讨衔接质量.衔接导体的材料和尺寸.测量以下部位与等电位衔接之间的电气衔接情形：—配电柜（盘）内部的PE排及外露金属导体;—UPS及电池柜金属外壳;—电子装备的金属外壳;—装备机架.金属操作台;—机房内消防举措措施.其他配套举措措施金属外壳;—线缆的金属屏障层;—光缆屏障层和金属增强筋;—金属线槽;—配线架;—防静电地板支架;—金属门.窗.隔绝等.八.质量治理体系措施（1）我公司具有优越的贸易信用具有实行合同所必需的装备和专业技巧才能,在经营运动中没有违法记载.（2）检测进程严厉按照国度规范及行业标准进行检测,提交高质量成果报告;检测人员必须持证上岗,均受过专业培训及考察;运用的检测仪器按划定进行检定校准,按期进行养护维修,以保证装备状况优越运行.（3）检测中严厉按照图纸设计请求及规范请求完成检测工作,请求工程质量应相符规范划定的工程质量标准.（4）抽样要确保科学.公平,所抽取样品有代表性,并保持完全,以国度标准为抽样准则,参照扶植厅颁发文件为基准,肯定抽样筹划.（5）磨练报告必须必须精确.清楚.明白.客不雅地报告检测成果,保证磨练报告所含的信息相符客户.检测方律例定和解释检测成果所必需的请求.（6）质量治理文件制订.频发.修改与履行情形检讨轨制.（7）设立不及格项目台账轨制.（8）检测不及格报告轨制.（9）有质量监视控制措施.（10）人员培训轨制.（11）仪器.装备.试剂治理轨制.（12）标准.规范.技巧材料治理轨制.九.安全临盆措施（1）检测人员到达检测现场后,要检讨现场的被检建（构）筑物是否相符划定请求后方可开展检测,保证检测人员的安全和健康请求.（2）检测人员分开检测现场前要检讨水.电和门窗,做好安全.防火.防盗工作,防止不测变乱产生.（3）检测人员必须控制仪器装备的机能和操作办法,严厉按操作规程操作,防止不测变乱的产生.（4）分解室负责按期组织检测人员进修安全防护相干常识,并做好记载.（5）所有人员必须控制相干安全常识及防护常识,熟习应急预处理措施与办法.（6）当检测中消失影响检测的故障时,检测人员应起首对仪器装备和被检被检建（构）筑物实行破坏措施,防止仪器装备和被检建（构）筑物破坏,实时做好现场记载,同时向部门负责人或公司引导报告.十.文明施工治理措施（1）相干人员对现场检测情形前提进行资本设置装备摆设,剖析并确认现场情形前提是否相符检测请求.（2）检测前检测员应检讨仪器装备无缺性,确认仪器运用状况正常后方可运用.（3）检测进程中要不雅测检测现场的情形前提变化,当情形超出了划定的请求时,技巧负责人或监视员应终止检测功课,直至情形前提恢复检测划定的请求.（4）检测进程中,对如温.湿度.电磁干扰.噪声.震撼等前提进行具体记载以保证检测工作质量和工作人员健康不受影响或伤害,尽量削减污染.（5）在到达检测现场后,应斟酌情形身分（如温.湿度.电磁干扰.噪声.震撼等）对检测工作可能造成不利影响的而采取有用的措施.（6）质量监视员在实行职责时,发明现场情形前提影响检测工作时应提出改正,必要时责令有关人员终止检测,并对此间出具检测数据的有用性应做剖析.（7）当现场情形前提达不到检测请求时,检测负责人应与委托人协商,实行时光错开,即在无干扰时段进行检测,并愿望做好必要的前提保障.（8）当现场情形中断达不到检测请求时,应停滞现场检测筹划的实行.可请委托人斟酌可否转变检测办法,如实行模仿检测或其他方法.（9）必要时试验室可根据有关的规程.规范对检测数据或成果进行修改.（10）检测现场遗留的固体放弃物,可能对检测现场造成污染;现场检测义务完成后,立刻清算检测工作现场,将检测用的仪器装备整顿好,将无用的放弃物清算后,方可分开检测现场;保证检测运动中产生的固体放弃物.废气.废水等不会对情形造成不良影响.附表一重要施工机械装备投入筹划表附表二劳动力投入筹划表附表三筹划开.完工日期附表一：重要施工机械装备投入筹划表单位：人。

建筑防雷接地检测方案

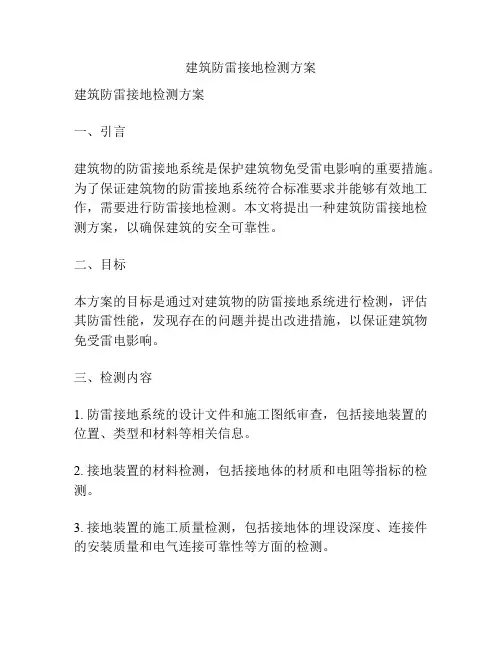

建筑防雷接地检测方案建筑防雷接地检测方案一、引言建筑物的防雷接地系统是保护建筑物免受雷电影响的重要措施。

为了保证建筑物的防雷接地系统符合标准要求并能够有效地工作，需要进行防雷接地检测。

本文将提出一种建筑防雷接地检测方案，以确保建筑的安全可靠性。

二、目标本方案的目标是通过对建筑物的防雷接地系统进行检测，评估其防雷性能，发现存在的问题并提出改进措施，以保证建筑物免受雷电影响。

三、检测内容1. 防雷接地系统的设计文件和施工图纸审查，包括接地装置的位置、类型和材料等相关信息。

2. 接地装置的材料检测，包括接地体的材质和电阻等指标的检测。

3. 接地装置的施工质量检测，包括接地体的埋设深度、连接件的安装质量和电气连接可靠性等方面的检测。

4. 接地装置的电阻值测量和测试，包括接地体、接地网和接地装置的电阻值的测量和测试。

5. 接地装置的接触电压测量和测试，包括接地装置的接触电压的测量和测试。

6. 接地装置的整体性能评估，包括评估接地装置的导电性能、电磁屏蔽性能和耐久性能等方面。

四、检测方法1. 文件和图纸审查可以通过与设计单位核对文档和施工图纸的一致性来进行。

2. 材料检测可以使用标准电阻表等设备对接地体的电阻进行测量，以确保其符合规定标准。

3. 施工质量检测可以通过现场实地查看和检查接地体的埋设深度、连接件的安装质量和电气连接可靠性等方面来进行。

4. 电阻值测量和测试可以使用专业的接地电阻测试仪对接地体、接地网和接地装置的电阻值进行测量和测试。

5. 接触电压测量和测试可以使用专业的接触电压测试仪对接地装置的接触电压进行测量和测试。

6. 整体性能评估可以通过综合考虑接地装置的导电性能、电磁屏蔽性能和耐久性能等方面来进行。

五、检测结果评估和改进措施1. 对于检测中发现的问题，需要根据标准要求进行评估，确定其对建筑物的防雷性能是否有影响。

2. 对于存在问题的接地装置，需要提出相应的改进措施，并进行合理的规划和设计。

防雷检测防雷检测技术方案

精心整理一、检测组织设计一、检测目的雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。

因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。

二、检测依据：三、检测方法：1、接闪器1.1首次检测时，应查看隐蔽工程记录。

1.2检查接闪器的位置是否正确，焊接固定的焊缝是否饱满吴遗漏，螺栓固定的应备帽等防松零件是否齐全，焊接部分补刷漆是否完整，接闪器截面是否锈蚀1/3以上。

检查接闪带是否平整顺直，否承受1.31.41.51.61.71.8其22.12.22.32.42.52.62.7时，可不断开接卡。

3接地装置3.1首次检测时，应查看隐蔽工程记录；检查接地装置的结构型式和安装位置；校核每根专设引下线接地体的接地有效面积；检查接地体的埋设间距、深度、安装方法；检查接地装置的材料、连接方法、防腐处理。

3.2检查接地装置的填土有无沉陷情况。

3.3检查有无因挖土方、敷设管线或种植树木而挖断接地装置。

3.4首次检测时，应检查相邻接地体在未进行等电位连接时的地中距离。

3.5检查独立接闪杆的杆塔、架空接闪线（网）的支柱及其接地装置与被保护建筑物及其有联系的管道、电缆等金属物之间的间隔距离。

3.6检查防跨步电压措施。

3.7用毫欧表测量两相邻接地装置的电气贯通情况，判定两相邻接地装置是否达到规定的共用接地系统要求或独立接地要求。

检查时，应使用最小电流为0.2A的毫欧表对两相邻接地装置进行测量，如测得电阻值不大于1Ω，判定为电气贯通，如测得阻值大于1Ω，判定各自为独立接地。

3.8接地装置的工频接地电阻值测量常用三级法和接地电阻表达，其测得的值为工频接地电阻值，当需要冲击接地电阻值时，应进行换算或使用专用仪器测量。

3.9每次接地电阻测量宜固定在同一位置，采用同一型号仪器，采用同一种方法测量。

3.10使用接地电阻表进行接地电阻值测量时，应按选用仪器的要求进行操作。

防雷检测技术方案(完整资料)

一、施工组织设计一、检测目的雷电放电电压高、时间短，整个过程伴随多种物理效应,如:静电感应、高温高热、电磁辐射、光辐射等,这些物理效应的共同作用已严重危害室内弱电设备的安全运行,甚至危及工作人员的安全。

因此，确定一个建筑物防雷装置是否合格应进行防雷检测工作。

二、检测依据：《建筑物防雷装置检测技术规范》GB/T 21431-2015《建筑物防雷设计规范》GB 50057-2010《建筑物电子信息系统防雷设计规范》GB50343-2012《建筑物防雷工程与质量验收规范》GB50601-2010三、检测内容：三、检测方法：1、接闪器1.1 首次检测时，应查看隐蔽工程记录。

检查接闪带是否平整顺直，固定支架间距是否均匀，固定可靠，接闪带固定支架间距和高度是否符合要求。

检查每个支持件能否承受49N的垂直拉力。

1.3 首次检测时，应检查接闪网的网格尺寸是否符合要求。

1.4 首次检测时，应用经纬仪和卷尺测量接闪器的高度、长度，建筑物的长、宽、高，并根据建筑物防雷类别应滚球法计算其保护范围。

1.5 首次检测时，检测接闪器的材料、规格和尺寸是否符合要求。

1.6 检查接闪器上有无附着的其他电气线路。

1.7 首次检测时，应检查建筑物的防侧击雷保护措施是否符合规定。

1.8 当底层或多层建筑物利用女儿墙内、防水层内或保温层内的钢筋作暗敷接闪器时，要对该建筑物周围的环境进行检查，防止可能发生的混凝土碎块坠落等事故隐患。

除底层和多层建筑物外，其他建筑物不应利用女儿墙内钢筋作为暗敷接闪器。

2、引下线检测2.1 首次检测时，应检查引下线隐蔽工程记录。

2.2 检查专设引下线位置是否准确，焊接固定的焊缝是否饱满吴遗漏，焊接部分补刷的防锈漆是否完整，专设引下线截面是否腐蚀1/3以上。

检查明敷引下线是否平整顺直、无急弯，卡钉是否分段固定。

防雷测试设计标准规范2018

防雷测试设计标准规范2018防雷测试设计标准规范一、引言防雷测试是为了验证防雷系统的性能和可靠性，确保其能够有效地保护被防护设备免受雷击影响。

本标准规范旨在规定防雷测试的设计标准，以保证测试结果的准确性和可靠性。

二、测试设备1. 高压发生器：用于模拟雷电过程，产生高压电流进行测试；2. 示波器：用于测量和记录电压和电流的波形；3. 温湿度计：用于测量测试环境的温度和湿度；4. 高压耐压试验仪：用于测试防雷系统的耐压性能；5. 接地电阻测试仪：用于测试接地装置的接地电阻。

三、测试流程1. 准备工作1.1 确定测试目标和范围；1.2 确定测试环境和条件，包括温湿度、气压等；1.3 根据被测试设备的特点和要求，选择合适的测试设备和测量方法。

2. 预测试2.1 测试前，对测试设备进行校准和检查，确保其工作正常；2.2 对被测试设备进行外观检查，确保其符合要求，并记录相关信息；2.3 对接地装置进行测试，记录接地电阻。

3. 进行测试3.1 通过高压发生器产生不同电压的雷击电流，模拟雷击过程；3.2 使用示波器记录并分析电压和电流的波形；3.3 根据被测试设备的要求，进行相应的测试，如耐压测试、引雷试验等；3.4 在测试过程中，对测试环境的温度和湿度进行监测，确保其符合要求。

4. 数据分析和评估4.1 对测试结果进行数据分析和处理，得出测试结论；4.2 根据测试结果，评估防雷系统的性能和可靠性；4.3 根据测试结论，提出相应的改进建议。

四、报告编写1. 编写测试报告，包括以下内容：1.1 测试目标和范围；1.2 测试环境和条件；1.3 测试设备和方法；1.4 测试结果和结论；1.5 改进建议。

2. 报告应具备以下要求：2.1 清晰明了，内容全面，结构合理；2.2 数据准确可靠，图表清晰；2.3 结论明确，建议具体可行。

五、质量控制1. 确保测试设备的准确性和可靠性，进行校准和检查；2. 对测试环境进行监测和控制，确保其符合要求；3. 对测试过程进行记录和监督，确保数据的准确性和可靠性；4. 进行质量回顾，对测试结果进行评估和审查。

防雷接地检测实施方案

防雷接地检测实施方案一、背景介绍随着现代社会的不断发展，雷电对人们的生产生活造成了很大的影响。

为了防止雷电对建筑物、设备和人身安全造成危害，防雷接地检测成为了一项重要的工作。

防雷接地检测是指对建筑物、设备等进行接地系统的检测，以确保其良好的接地状态，从而有效地防止雷电对其造成损害。

二、检测目的1. 确保建筑物、设备的接地系统符合相关标准和规定，能够有效地将雷电引入地下，保护建筑物和设备的安全。

2. 发现和排除接地系统存在的缺陷和问题，及时修复和加固，提高接地系统的可靠性和稳定性。

三、检测对象1. 建筑物：包括工业厂房、办公楼、住宅等各类建筑物的接地系统。

2. 设备：包括电气设备、通信设备、计算机设备等各类设备的接地系统。

四、检测内容1. 接地电阻测量：通过测量接地电阻来判断接地系统的导通状态和接地效果。

2. 接地极化测试：对接地系统进行极化测试，以评估接地系统的稳定性和耐久性。

3. 接地线路检测：对接地线路进行全面的检测，发现并修复接地线路存在的问题。

4. 接地装置检测：对接地装置进行检测，确保其符合相关标准和规定。

五、检测方法1. 采用数字接地电阻仪进行接地电阻测量，通过测量接地电阻值来评估接地系统的导通状态。

2. 采用接地极化测试仪进行接地极化测试，通过极化测试来评估接地系统的稳定性和耐久性。

3. 采用接地线路检测仪进行接地线路检测，通过检测仪器来发现接地线路存在的问题。

4. 采用接地装置检测仪进行接地装置检测，通过检测仪器来评估接地装置的性能和可靠性。

六、检测标准1. 《建筑电气设计规范》GB 50057-20102. 《电气装置的接地设计规范》GB 50171-20123. 《电气设备的接地设计规范》GB 50173-2013七、检测流程1. 确定检测范围和检测对象。

2. 准备检测仪器和设备。

3. 进行接地电阻测量和接地极化测试。

4. 进行接地线路检测和接地装置检测。

5. 分析检测数据，制定修复和加固方案。

防雷接地专项测试方案

一、项目背景为确保我单位设施和人员安全，预防雷击灾害，根据《中华人民共和国气象法》、《气象灾害防御条例》等相关法律法规，特制定本防雷接地专项测试方案。

二、测试目的1. 确保防雷接地系统符合国家标准和设计要求；2. 检测防雷接地系统的接地电阻，评估其防雷效果；3. 发现防雷接地系统存在的问题，提出整改措施，提高防雷接地系统的安全性能。

三、测试范围1. 建筑物防雷接地系统；2. 电力设备防雷接地系统；3. 通讯设备防雷接地系统；4. 其他需要防雷接地保护的设施。

四、测试内容1. 防雷接地系统设计资料的审查；2. 防雷接地系统施工质量的检查；3. 防雷接地系统的接地电阻测量；4. 防雷接地系统的导通测试；5. 防雷接地系统的绝缘电阻测试。

五、测试方法1. 设计资料审查：对照国家标准和设计要求，审查防雷接地系统的设计资料，确保设计合理、合规。

2. 施工质量检查：现场检查防雷接地系统的施工质量，包括接地体、接地线、接地网等是否按设计要求施工。

3. 接地电阻测量：使用接地电阻测试仪，按照国家标准和设计要求，测量防雷接地系统的接地电阻。

4. 导通测试：使用万用表或接地电阻测试仪，测量防雷接地系统的导通情况。

5. 绝缘电阻测试：使用兆欧表，测量防雷接地系统的绝缘电阻。

六、测试步骤1. 确定测试范围和内容；2. 准备测试仪器和设备；3. 检查防雷接地系统的设计资料和施工质量；4. 进行接地电阻测量、导通测试和绝缘电阻测试；5. 分析测试结果，提出整改措施；6. 编制测试报告。

七、测试要求1. 测试人员应具备相关资质和经验；2. 测试仪器和设备应定期校准，确保测试数据的准确性；3. 测试过程中，严格遵守操作规程和安全规范；4. 测试报告应真实、准确、完整。

八、测试周期防雷接地系统专项测试每年进行一次，如有特殊情况，可适当调整测试周期。

九、测试结果处理1. 测试结果应及时反馈给相关责任部门；2. 对于测试中发现的问题，及时采取措施进行整改；3. 测试报告应存档备查。

防雷接地测试技术方案

防雷接地测试技术方案批准：审核：复审：初审：编制：XXXX公司2017年03月21日防雷接地测试技术方案一、项目名称：厂区内防雷装置接地电阻测试二、项目管理组织机构：厂部负责人：生产技术部负责人：部门或分场名称及负责人：班组名称及负责人：三、概述按照国家有关规定，安装的防雷装置，应当每年检测一次接地电阻。

检测防雷装置时，应由装置所在单位向有防雷装置检测资质的单位申报，具有检测资质的单位对申报的防雷装置，应当及时进行检测，并出具检测报告。

为保证本年度我厂防雷装置及时得到检测，预防雷害事件发生，特编制此方案。

四、编制依据《中华人民共和国气象法》。

《气象灾害防御条例》。

《吉林省气象条例》。

《防雷减灾管理办法》。

《吉林省人民政府办公厅关于进一步做好防雷减灾工作的实施意见》。

GB/T21431-2015 《防雷装置安全检测技术规范》GB/50057-2010 《建筑物防雷设计规范》GB15599-2009 《石油与石油设施雷电安全规范》DL/T596-1996 《电力设备预防性试验规程》。

五、主要测试内容1、厂区内独立避雷针接地电阻测试。

2、厂区内生产设备或装置接地电阻测试。

3、厂区内建（构）筑特防雷接地测试。

4、厂区内易燃、易爆场所防雷接地测试。

六、技术要求1、测量工作应在雷雨季节前进行，避免雨后进行测量。

2、所使用的检测装置应经过校验并有检验合格证及检验报告。

3、测量前应对防雷装置外观进行检查，其连接应符合规范要求。

4、独立避雷针接地电阻值应小于10Ω。

5、生产设备或装置接地电阻值应符合设计或规范要求。

6、建（构）筑物防雷接地电阻应不大于10Ω。

7、易燃、易爆储罐及其管道接地电阻值不应大于30Ω。

8、其它特殊部位或装置接地电阻值应符合设计规范要求。

9、测量工作应由我厂专业人员负责监护，检测人员应遵守我厂相关安全规定。

七、费用概算检测费用，应根据吉林省物价局、吉林省财政厅《关于统一全省雷电防护设施安全检测收费标准的通知》进行技术服务收费。

防雷检测施工方案

防雷检测施工方案防雷检测施工方案一、项目背景：随着现代社会的快速发展，雷电对各类设备、建筑物与人身安全带来了严重的威胁。

为了确保人民群众的生命财产安全，本项目将对某建筑物的防雷设施进行检测，以确保其能够及时有效地抵御雷击风险。

二、施工原则：1. 安全第一：在施工过程中，严格遵循相关的安全操作规程，确保施工人员的安全。

2. 规范施工：按照国家标准和相关规范要求进行施工，确保施工质量符合要求。

3. 环保节能：施工过程中，遵循环保节能的原则，减少对环境的污染。

三、施工步骤：1. 前期准备：组织施工人员进行安全培训，分工合理，确保施工人员具备相关的技能和知识。

同时，准备工作材料，包括防雷材料、施工设备等。

2. 现场勘测：安排专业人员进行现场勘测，确定防雷装置的安装位置和方式，并编制详细的勘测报告。

3. 施工准备：根据勘测报告，进行施工方案的编制和施工计划的制定。

同时，准备好所需材料和设备。

4. 雷击途径检测：通过测量检测建筑物内外的地下设备、电缆等其他雷击途径，确保所有雷击途径都能够有效地防护。

5. 带电体检测：对建筑物内所有带电体进行检测，确保其与地面的接地电阻符合标准要求。

6. 防雷装置安装：根据施工方案，安装适当的避雷装置，并根据设计要求进行接地处理。

7. 系统检测与调试：安装完毕后，对防雷系统进行检测与调试，确保系统能够正常运行。

8. 施工验收：经过测试确认系统正常运行后，进行施工验收，验收合格后，进行相关记录和报告的整理。

四、技术要求：1. 施工人员必须熟悉相关的防雷施工技术和工艺规范。

2. 施工设备必须符合国家标准，并经过合格的检修和校验。

3. 施工过程中必须严格遵守相关的安全操作规程，确保施工人员的安全。

五、施工风险管理：1. 在施工前，必须制定详细的风险评估报告，针对可能出现的风险进行有效的控制和管理。

2. 施工人员必须佩戴个人防护装备，进行必要的防护措施。

3. 施工过程中要保持施工现场的整洁与安全，防止发生人员伤害和财产损失的事故。

防雷检测实施方案

防雷检测实施方案一、引言在雷电多发的气候条件下，以及在雷达设备和高大建筑物等高耸设施的周边区域内，雷电的威胁和危害不容忽视。

为了确保人员和设备的安全，需要对雷电进行有效的检测和防范。

本文将详细介绍一套完整的防雷检测实施方案。

二、防雷检测方法1. 雷电检测系统的选择雷电检测系统是实施有效的防雷措施的基础，主要包括雷电监测仪、雷电报警系统和避雷针等设备。

在选择雷电检测系统时，应考虑以下几个因素：- 多种探测方式：雷电的形式多种多样，因此雷电检测系统需要能够同时采用多种探测方式，如电磁波探测、声波探测、视觉探测等。

- 高灵敏度和高准确度：雷电的预警需要高灵敏度和高准确度的检测系统，以确保及时、准确地发出警报。

- 实时监测和远程控制：雷电检测系统应能够实时监测雷电情况，并支持远程控制功能，以方便人员进行远程操作。

- 数据存储和分析：雷电检测系统应具备数据存储和分析功能，以便于事后分析、评估和优化。

2. 雷电防护规范的制定根据国内外的雷电防护规范和标准，制定适合本地区防雷需求的防护规范。

包括但不限于以下几个方面：- 设定合理的雷电警戒线：根据地区的雷电次数和强度，设定合理的雷电警戒线，以保证人员和设备的安全。

- 确定合适的避雷装置安装位置：根据建筑物的高度和周边环境条件，确定避雷装置的安装位置，以提供最大的保护范围。

- 部署可靠的接地系统：避雷装置的接地系统是防护系统的核心，要确保接地系统的可靠性，降低雷电攻击的危险性。

3. 雷电监测和预警在雷电监测方面，采用多重探测方式进行雷电监测：通过安装雷电监测仪、红外相机、声纳等设备，对雷电进行多点、多角度的监测。

监测到雷电后，通过雷电报警系统自动发出警报信号，并及时提醒相关人员采取必要的防护措施。

4. 雷电防范措施的落实在雷电防范措施的落实方面，可以采取以下措施：- 完善建筑物及周边环境的防雷设施：包括安装避雷针、接地装置、避雷网等，以确保建筑物及周边设施的防护效果。

防雷接地静电检测施工方案

防雷接地静电检测施工方案一、引言静电和雷电是在大自然中常见的电现象，但它们对人们的生产和生活带来的潜在危害却是不可忽视的。

为了保护设备和人员的安全，必须采取措施来防止由于静电和雷电产生的损害。

本文将介绍一种防雷接地静电检测施工方案，以确保电设备的安全运行。

二、工作原理防雷接地静电检测施工方案包括以下几个步骤：1. 接地装置的安装接地装置是防止静电和雷电对设备造成损害的重要组成部分。

在施工中，应根据设备的具体情况，合理选择接地装置的种类和数量，并按照相关标准和规范进行安装。

通常情况下，接地装置需要与设备的金属外壳或结构相连接，并将其与地下的接地体相连，以实现电荷的有效排放。

为了防止静电对设备造成损害，还需要采取一系列的静电防护措施。

这包括使用静电防护地板、静电防护服等设备，以减少或消除静电的积聚和释放。

此外，还需要对设备进行定期的静电检测，以确保其静电性能达到要求。

3. 雷电防护系统的建立在防雷接地静电检测施工方案中，还需要建立雷电防护系统。

雷电防护系统通常由避雷针、避雷网、接闪器等组成，能够有效地将雷电引入地下，减少雷电对设备的冲击。

三、施工步骤1. 前期准备在进行防雷接地静电检测施工之前，需要进行充分的前期准备工作。

包括对设备进行详细的检测和评估，制定施工方案，并准备好所需的施工材料和工具。

2. 设备接地装置的安装根据施工方案，对设备的接地装置进行安装。

需要注意的是，接地装置的位置应该选择在设备的低电位位置，以确保电荷能够顺利地排放到地下。

根据具体情况，选择合适的静电防护措施，并对设备进行相应的改造和布置。

例如，对设备表面进行特殊处理，增加接地线的数量和长度等。

4. 雷电防护系统的建立根据施工方案，安装避雷针、避雷网和接闪器等设备，以确保雷电能够有效地引入地下，减少对设备的影响。

5. 静电和雷电的检测与测试在施工完成后，需要对设备进行静电和雷电的检测与测试，以确保其静电和防雷性能符合要求。

可以使用专业的测试仪器，如静电电压计、雷电电流测量仪等。

2018-防雷检测作业指导书-优秀word范文 (18页)

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==防雷检测作业指导书篇一：防雷接地作业指导书华电新疆昌吉热电厂2×330MW烟气脱硫建筑安装工程编制：审核：批准：湖南省工业设备安装公司华电昌吉脱硫项目部201X年7月20日华电新疆昌吉热电厂建筑安装工程防雷接地安装作业指导书目录1.编制依据 ..................................................... 3 2.概述 ......................................................... 3 3.主要工程量 ................................................... 3 4.作业条件 ..................................................... 3 5.作业方案 ..................................................... 4 6.质量技术要求 ................................................. 6 7.防雷接地质量通病及强制性条文 ................................ 11 8.安全文明施工管理制度和措施. (11)1.编制依据1.1华电新疆昌吉热电厂2*330MW烟气脱硫建筑安装工程《电气工程施工方案》1.2《电力建设施工及验收技术规范》（电气篇DL/T 5190.5-201X） 1.3《火电厂烟气脱硫工程施工质量验收及评定规程》（DL/T5417-201X） 1.4中国华电工程（集团）有限责任公司设计院设计、提供的施工图 1.5设备厂家提供的安装图及技术资料 1.6《电力建设安全工作规程》(201X版)1.7《火电施工质量检验及评定标准》（电气篇DL/T5161.1-5161.17-201X）1.8《交流电气装置的接地》〔DI/T621-1997〕《交流电气装置的过电压保护和绝缘配合》﹝DI/T620-1997）《电气装置安装工程接地装置施工及验收规范》（GB50169-201X）《电气装置安装工程接地装置施工及验收规范》（GB50169-201X）2.概述本工程脱硫岛区域内设置供保护接地、工作接地、防雷接地和防静电接地共用的闭合接地网，该闭合接地网以水平接地体为主、脱硫区闭合接地网的接地电阻不大于4欧姆，施工后进行实测、如不能满足要求需增加接地体，脱硫区域闭合接地网以四点连接至主厂区的接地网。

防雷施工方案-防雷接地测试技术方案

防雷施工方案-防雷接地测试技术方案编制人：审核人：审批人：XX公司XX项目部20XX年XX月XX日一、项目名称：厂区内防雷装置接地电阻测试二、项目管理组织机构：厂部负责人：班组名称及负责人：三、概述按照国家有关规定，安装的防雷装置，应当每年检测一次接地电阻。

为保证本年度我厂防雷装置及时得到检测，预防雷害事件发生，特编制此方案。

四、编制依据GB/T21431-2015 《防雷装置安全检测技术规范》GB/50057-2010 《建筑物防雷设计规范》GB50303—2002 《建筑电气工程施工质量验收规范》DL/T596-1996 《电力设备预防性实验规程》。

GB/T17949.1—20.00 接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分:常规测量《防雷减灾管理办法》五、主要测试内容1、厂区内独立避雷针接地电阻测试。

2、厂区内生产设备或装置接地电阻测试。

3、厂区内建（构）筑特防雷接地测试。

4、厂区内易燃、易爆场所防雷接地测试。

六、技术要求1、测量工作应在雷雨季节前进行，防止雨后进行测量。

2、所使用的检测装置应经过校验并有检验合格证及检验报告。

3、测量前应对防雷装置外观进行检验，其连接应符合规范要求。

4、独立避雷针接地电阻值应小于10Ω。

5、生产设备或装置接地电阻值应符合设计或规范要求。

6、建（构）筑物防雷接地电阻应不大于10Ω。

7、易燃、易爆储罐及其管道接地电阻值不应大于30Ω。

8、其它特殊部位或装置接地电阻值应符合设计规范要求。

9、测量工作应由我厂专业人士负责监护，检测人员应遵守我厂相关安全规定。

七、ZC-8型接地电阻表使用方法7.1接地电阻应在气候相对干燥的季节进行，防止雨后立即测量，以免测量结果不真实。

7.2将接地干线与接地体的连接点或接地干线上所有接地支线的连接点断开，使接地体脱离任何连接关系成为独立体。

防雷接地检测实施方案

防雷接地检测实施方案
随着科技的不断发展，雷电对人们生活和生产造成的危害越来越大，因此防雷接地检测实施方案变得尤为重要。

在建筑、通信、电力等
领域，防雷接地检测是非常关键的一环，它能够有效地保护人们的
生命财产安全。

首先，防雷接地检测实施方案需要对接地系统进行全面的检测。

接
地系统是防雷的第一道防线，它能够将雷击电流引入地下，减少对
建筑物和设备的损害。

因此，接地系统的质量直接关系到防雷效果
的好坏。

通过使用专业的接地测试仪器，可以对接地系统的电阻、
导通性等参数进行全面检测，确保其符合国家标准和规定。

其次，防雷接地检测实施方案需要对建筑物和设备进行雷电防护检测。

建筑物和设备的防雷防护措施是非常重要的，它们能够有效地
减少雷击对人们和财产造成的危害。

通过使用专业的雷电防护检测
仪器，可以对建筑物和设备的防雷装置进行全面检测，确保其符合
国家标准和规定。

最后，防雷接地检测实施方案需要对防雷设备进行定期的检测和维护。

防雷设备是防雷的最后一道防线，它们能够在雷电来临时迅速
启动，保护人们和财产的安全。

通过定期的检测和维护，可以及时
发现和排除防雷设备的故障，确保其在雷电来临时能够正常工作。

总之，防雷接地检测实施方案是非常重要的，它能够有效地保护人们的生命财产安全。

只有通过全面的检测和维护，才能确保防雷接地系统的正常运行，为人们的生活和生产提供更加可靠的保障。
